Трубы полипропиленовые для наружной канализации

Эксплуатационные особенности

Сегодня трубы канализационные для наружной канализации из НПВХ активно «проникают» во все сферы хозяйствования, заменяя бетон, сталь, чугун.

Преимущества труб НПВХ для наружной канализации

1. Стойкость к коррозии, образованию окислов, пленок, зарастанию рабочего просвета.
2. Не требуется катодная защита.
3. Устойчивость к воздействию агрессивных сред, включая кислоты, щелочи, абразивы.
4. Стабильная пропускная способность до конца срока службы.
5. Меньший, по сравнению с чугуном и сталью, вес.
6. Оцененный срок службы 50 лет (более невозможно оценить из-за недавнего начала использования).
7. Снижение затрат на погрузо-разгрузочные работы и доставку.
8. Простой монтаж без применения тяжелой техники.
9. Облегченные требования к персоналу, осуществляющему укладку.
10. Доступность для сетей любого назначения и сложности.
11. Адаптивность при подключении к оборудованию за счет широкого спектра фасонных изделий.
12. Гигиеническая и экологическая чистота – в стабильном состоянии не выделяют вредных веществ и не образуют продуктов гниения.
13. Не подвержены деформации при низких температурах.

Минусы НПВХ труб

1. Небольшой диапазон рабочих температур (от -5 до -600С для большинства марок)
2. Подверженность порче грызунами.
3. Выделение токсинов при плавлении.

Минусов существенно меньше, что и делает этот вариант привлекательным. При небольшом навыке, труба ПВХ наружная в небольших масштабах может быть смонтирована самостоятельно.

Технические требования к канализационным коммуникациям по ГОСТу

Полипропиленовая труба (канализационная) по документу 32414 должна обладать характеристиками, которые приведены в таблице.

Таблица 4

Показатель	Единица измерения	Значение
Ударная прочность (для РР при температуре 0 °С, для РР-Н – 23 °С)	TIR≤10%	TIR ≤ 10%
Ударная прочность для полипропилена сополимера при 0 °С (ступенчатый метод)	H50≥1 м (не больше 1 разрушения при падении груза с высоты ≤50м)	Н50 ≥ 1 м (не больше 1 разрушения при падении груза с высоты ≤ 50 см)
Ударная прочность (по Шарпи)	не больше 10	%
Изменение длины коммуникаций для канализации после нагрева	не больше 2	%
Изменение ПТР – показателя текучести расплава	не больше 0,2	г/10 мин

Фитинги и другие фасонные элементы должны обеспечивать водонепроницаемое соединение без протечек при давлении 0,5 МПа в течение четверти часа, при 0,1 МПа – в течение 5 минут. Проверка изделий также проводится при циклическом действии повышенных значений температуры. Так, прогиб коммуникаций для канализации с диаметром ≤ 50 миллиметров должен составлять не больше 3 мм, а для трубы > 50 миллиметров – не больше 5% от диаметра изделия.

Испытания полипропиленовых труб проводятся в условиях, указанных в нормативных документах

Требования к трубам наружной канализации

Элементы наружной части канализационной системы работают среди большего количества неблагоприятных факторов и при более серьёзных нагрузках, поэтому они должны быть:

• устойчивыми к постоянному притоку грунтовых вод, вызывающему изменение положения узлов стыка, что приводит к нарушению герметичности системы;
• прочными, чтобы противостоять механическим перегрузкам динамического или статического типа;
• способны выдерживать массу лежащей сверху земли и передвигающихся людей и транспортных средств.

В отдельных случаях такие трубы дополнительно защищают, укладывая их в прочные короба.

Размеры водопроводных труб

ГОСТ на полипропиленовые коммуникации для водоснабжения (либо отопления) содержит требования к их толщинам стенок. Значения зависят от размерного отношения и серии труб. Изменение номинальной толщины, начиная с ≥ 2,1 и заканчивая значением ≥ 61,1, происходит с шагом 1,0. Шаг увеличения значения предельного отклонения для толщины стенок изделий составляет 0,1, начиная с 0,5. Для номинальной толщины стенок ≥ 1,0 предельное отклонение составляет 0,4.

При испытаниях водопроводные трубы выдерживаются не меньше 2 часов при температуре 23 °С (с допустимым отклонением в ту или иную сторону 5 °С). Величина среднего наружного диаметра определяется на расстоянии не меньше 10 см от трубного торца изделия с погрешностью не больше 0,05 мм. Допустимо определять этот параметр как среднее арифметическое четырех измерений, которые равномерно распределены по окружности трубы в одном ее сечении и округлены до 0,1 мм.

Овальность коммуникаций полипропиленовой трубы (ГОСТ 52134) устанавливается как вычитание минимального значения внешнего диаметра сечения коммуникаций из максимального. Толщина стенки находится на дистанции не меньше 1 см от торца в едином сечении в шести точках, которые по нему равномерно распределены. Погрешность составляет не больше 0,05 мм.

Важным параметром для водопроводных труб из полипропилена является толщина их стенок, которая должна соответствовать типу и диаметру изделия

Как ухаживать за полипропиленовыми трубами

В плане ухода за системами отведения из ПП также есть свои тонкости. Как и прочие изделия, пластиковые элементы нуждаются в очистке и профилактике, чтобы это неприятное явление случалось как можно реже.

Чтобы прочистить трубу в основном применяются средства, в основе которых щелочи и кислоты (порошок или гель). Если в сливе уже есть вода, то лучше всего воспользоваться гелем, который без особых сложностей проникнет к месту засора. Гели зачастую изготавливаются на основе кислот, поэтому с их помощью можно с лёгкостью расправиться с засором в мойке или ванной (то есть там, где чаще всего застревают волосы или мыльные отложения).

Образовавшийся засор удаляется и альтернативным способом – используя специальный сантехнический трос. Но здесь нужно быть внимательным с инструментом – на его конце должна быть пружинистая насадка, да и рабочее сечение трубы также играет роль. Бывают также тросы с металлической щёткой на конце, которая ещё быстрее справится с засором, но царапает внутреннюю поверхность изделия. А отложениям свойственно быстрее накапливаться на шероховатых стенках используемых труб.

Виды канализационных труб ГОСТ 51613-2000

                Существует
несколько разновидностей канализационных элементов ПВХ:

• напорные;
• безнапорные;
• для внутренних участков системы;
• для наружных частей.

Трубопроводы, предназначенные для
внутренних частей, имеют серый цвет. Они выпускаются в трех видах:

• раструбные, рассчитанные на клеевое соединение (РК);
• прямые, без раструба, предназначены для муфтового соединения;
• раструбные под резиновое кольцо или иное уплотнение.

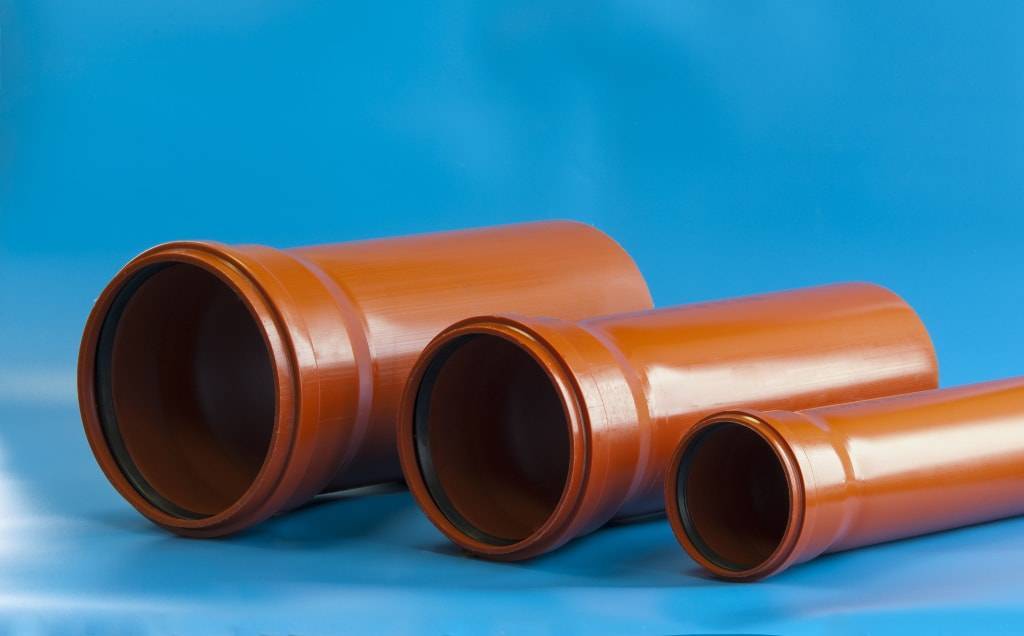

Трубы НПВХ для наружной канализации ГОСТ 51613 отличаются
от внутренних оранжевой окраской и увеличенной толщиной стенок. В остальном они
представляют собой те же изделия, имеющие три вида соединений. Для замены могут
быть использованы трубы
полиэтиленовые для наружной канализации ГОСТ 22689.2-89. Они

Кроме прямых участков,
составляющих основную часть системы канализации, выпускаются фасонные изделия или фитинги.
Они полностью совместимы с прямыми компонентами, изготавливаются из того же
материала. Используются для изменения направления и диаметра канала,
разветвления или присоединения линий к основному трубопроводу. Все параметры,
характеристики и возможности фитингов полностью совпадают со свойствами прямых
трубопроводов. Разница состоит лишь в форме и назначении элементов.

№8. Уклон внутренней канализационной трубы

Канализационный трубопровод можно поделить на два участка, вертикальный и горизонтальный. Вертикальный – это стояк, к которому подводятся все горизонтальные трубы, однако горизонтальными их можно назвать с натяжкой.

Канализационные трубы необходимо прокладывать под небольшим уклоном к стояку. Это необходимо для того, чтобы:

• стоки быстрее уходили в общую канализацию под действием гравитации;
• не происходило заиливание труб, которое возникает при застаивании стоков на участках без необходимого уклона;
• не возникало неприятных запахов и прорывов в результате заиливания.

Чем больше диаметр канализационной трубы, тем меньший уклон необходим:

• для внутренних канализационных труб диаметром 40 мм достаточно будет уклона 3,5 см на погонный метр;
• для труб диаметром 50 мм – 3 см;
• для труб 80 мм – 2 см;
• для труб 100 мм – 1,5 см.

При соблюдении данных значений обеспечивается оптимальная скорость движения стоков, 0,7-1 м/с.

Следует удерживаться от соблазна сделать уклон больше, чем требуется. Чем больше угол, тем быстрее стоки будут покидать квартиру. Это, вроде как, хорошо, но такая скорость несет с собой массу проблем:

• частицы нечистот, твердые остатки пищи и прочий мусор под воздействием высокой скорости потока остаются в трубе;
• происходит заиливание труб и полное их забивание. Срок службы такой системы в разы меньше той, что построена по всем правилам.

Уклон не должен превышать 15 см на 1 метр. Он формируется посредством креплений, на которых будет держаться труба, или же путем создания штроб в стене.

Завершая, отметим, что прорыв канализационных труб – это одна из наиболее неприятных аварий, которые могут случиться в квартире. Именно поэтому экономить на покупке труб и их монтаже не стоит.

Гидравлический расчет трубопроводов

Гидравлический расчет гофрированных двухслойных труб из полип­ропилена следует выполнять в соответствии с требованиями:

• СНиП2.04.03-85 «Канализация. Наружные сети и требования»,
• СП 40-104-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов»

При выполнении гидравлических расчетов минимальные скорости движения потоков по трубопроводам должны приниматься не менее незаливающих скоростей. Жти, а также другие гидравлические парамет­ры, следует принимать в пределах, приведенных в таблице 3.

Таблица 3

Внутренний D/ Наружный D.

139/ 160

175,2/ 200

200,2/ 250

277,4/ 315

300/ 342,3

349,6/ 400

400/ 457,8

436/ 500

500/ 548,5

548,6/ 630

600/ 688

800/ 925,2

1000/ 1140

Минимальная Скорость, _ М/С

0.7

0.8

0.9

1.0

1.15

Наибольшая Расчетная скорость, , м/с

4,0 (7,0 для дождевом канализации)

Минимальные наполнения, (Н/d)min*

0.30

Максимальное Заполнение, (Н/d)max*

0.60

0,70

0,75

0,80

*меньшие наполнения принимаются в качестве безрасчетных

Наименьшие уклоны трубопроводов для всех систем канализации в соответствии со СНиП 2.04.03-85 следует принимать для труб диаметрами Д≤200мм – 0,007.

Уклон трубопровода рекомендуется принимать с учетом рельефа местности.

В настоящем альбоме приведены таблицы для гидравлического расчета трубопроводов.

При проведении гидравлического расчета также следует пользоваться выше перечисленной нормативно-технической документацией: СНиП 2.04.03-85; СП 40-102-2000.

Армированные коммуникации для отопления

При устройстве отопления особое внимание необходимо уделить армированным полипропиленовым трубам. ГОСТ Р 52134 определяет толщину изделий, что приводит к возникновению необходимости оптимизации содержания добавок (при армировании стекловолокном)

Для этого необходимо учитывать, что фиброволокно внутреннего слоя не должно нарушать гигиенические нормы и не ухудшать надежность сварочного соединения.

Применение алюминиевой фольги может осуществляться несколькими способами:

• размещение в середине трубной стенки;
• размещение вблизи внешней поверхности и соединение клеевым способом;
• использование перфорированной фольги в середине трубной стенки.

Последний способ позволяет получить монолитное соединение с полимером, что улучшает параметры готового изделия. При использовании неперфорированной фольги конструкция имеет многослойную структуру.

Полипропиленовые коммуникации являются отличной альтернативой металлическим благодаря своим высоким прочностным и эксплуатационным характеристикам. Использование армирования наделяет трубы качествами, позволяющими эффективно включать их в трубопроводы отопления.

Особенности полипропиленовых труб для канализации

Низкий вес этих изделий упрощает транспортировку и монтаж. В сравнении с металлическими аналогами они невероятно удобны. Металлические трубы для тех же целей, как правило, весят в 10–15 раз больше. Соединительные фитинги для полипропиленовых канализационных магистралей стоят довольно дёшево, даже если сравнивать их с другими полимерными деталями. Стыковка конструкции тоже доступнее из-за простоты сварки.

Полипропиленовые изделия отличаются низким коэффициентом электропроводности, поэтому даже при прокладке в особых средах (например, солончаковый грунт) они будут без проблем функционировать и со временем не выйдут из строя. Также эти трубы отличаются резистентностью к коррозии.

Гладкие внутренние стенки труб не позволяют скапливаться в конструкции мусору и препятствуют образованию соляных наростов. Даже при длительном простое коммуникации гладкость стенок не позволяет системе забиться. Помимо этого, полипропиленовые изделия устойчивы к агрессивным веществам. В случае необходимости можно проводить химическую чистку канализационной сети.

Элементы для монтажа электропроводки с ПВХ трубками

ГОСТы определяют характеристики изделий, многообразие которых позволяет выполнить качественный монтаж. Жесткие и гофрированные ПВХ трубки устанавливаются с применением многих негорючих элементов. К ним относятся:

• муфта (для стыковки труб внутри либо снаружи помещений с высокой влажностью);
• колено либо угольник (для стыковки деталей под прямым углом);
• коробка (для обеспечения соединения с распределительными коробками);
• тройник (для обеспечения Т-образного объединения жестких элементов);
• крепления с хомутом (для установки трубок на стене);
• муфта гофрированная (или серая, или прозрачная);
• держатели с защелкой.

В зависимости от расположения электропроводки гофру можно крепить клипсами или кабельными стяжками

Применение всех этих дополнительных элементов обеспечивает высокую герметичность системы. Если трубка оснащена протяжкой, то во время разрезания необходимо ее перекусить.

При монтаже жгута, состоящего из нескольких проводов, они должны быть скреплены и соединены концом с протяжкой

При выборе подходящего гофрированного изделия важно точно определиться с диаметром и учитывать, что каталоги приводят наружное значение этого параметра для трубы

Плюсы и минусы полипропиленовых труб

Полипропилен — высокомолекулярное соединение, получаемое в каталитической реакции полимеризации из пропилена. Материал отличается однородностью в любой точке изделия, при сварке соединяемые детали также образуют полностью однородную массу, исключающую возможность протечек.

Применяемые при создании канализации полипропилен-трубы изготавливаются из исходного материала — стабилизированного полипропилена, имеющего оттенок от серого до светло-серого — способом горячей экструзии.

Преимущества канализационных труб из полипропилена:

• небольшой вес, благодаря которому с изделиями легко работать, в том числе в одиночку, а готовый отводной контур не оказывает существенного давления на пол или фундамент;
• гладкость внутренней поверхности, позволяющая проскальзывать в трубу практически любым отходам подходящего размера, без образования внутри трубопровода отложений, в дальнейшем приводящих к засорам;
• коррозионная устойчивость — так как полипропилен не имеет отношения к металлам или сплавам, коррозия ему не грозит, следовательно, можно не опасаться, что в какой-то момент труба прохудится и «потечёт»;
• химическая нейтральность — высокомолекулярные соединение не вступают в реакцию с большинством агрессивных веществ: кислот, щелочей, чистящих средств и т.п.;
• хорошие гидравлические характеристики: водонепроницаемость, пропускная способность и т.д.;
• довольно большое значение верхнего порога температуры переносимой среды: для полипропилена термическая деформация начинается при +140˚С, плавится материал при достижении отметки +175˚С;
• устойчивость внутренней поверхности к наличию в составе переносимых элементами отходов твёрдых и царапающих частиц небольшого диаметра;
• дешевизна — такие трубы стоят значительно дешевле металлических;
• долгий срок использования — в отдельных случаях расчётный (теоретический) срок службы изделий может превышать 200 лет;
• простота обслуживания системы — трубы нет необходимости красить, легко мыть или протирать, при необходимости можно своими силами заменить участок трубопровода.

Среди недостатков канализационных полипропиленовых труб можно отметить:

• меньшую, по сравнению с металлической продукцией, стойкость к механическим перегрузкам любого вида — от статических до ударных; в связи с этим установка трубопровода из пластиковых труб должна проводиться как можно аккуратнее;
• невысокий верхний предел температуры (сравнительно со стальными и чугунными изделиями), что, впрочем, для канализации не так существенно.

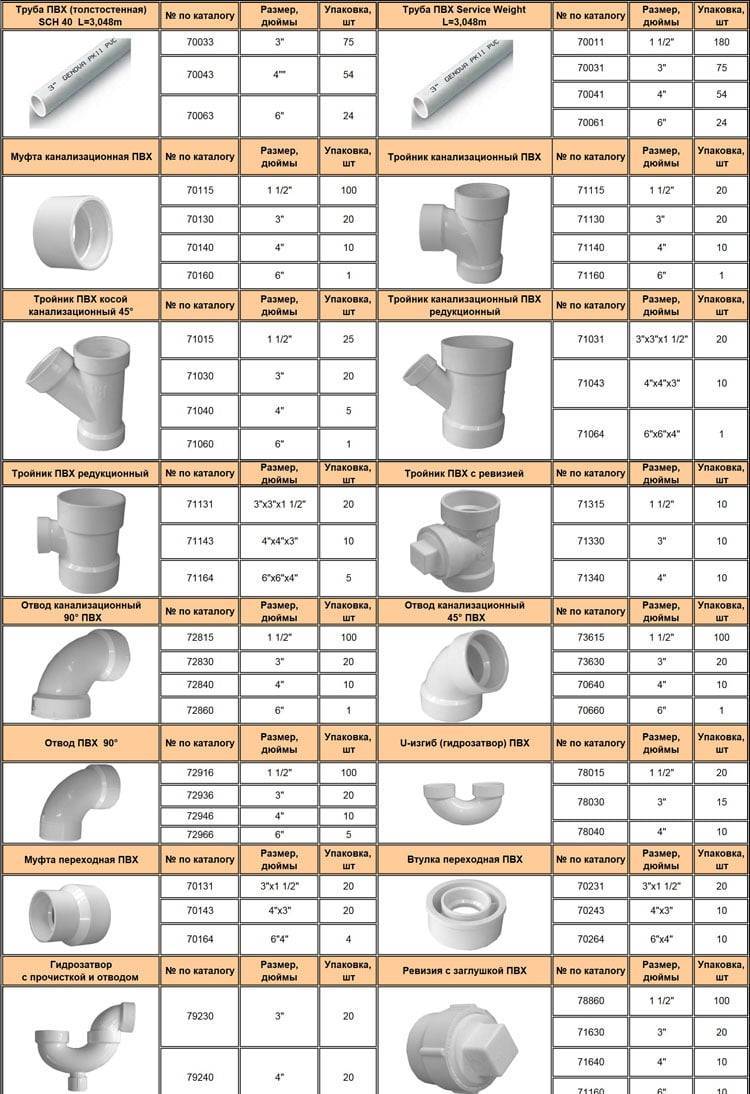

Параметры фасонных элементов в соответствии со стандартом

ГОСТ 32414 определяет требования к размерам фасонных элементов для канализации. К ним относятся:

• отвод (раструб-раструб, трубный конец-раструб, согнутый с определенным радиусом и сварной из отрезков трубы);
• тройник (раструб-раструб-раструб, трубный конец-раструб-раструб, согнутый с определенным радиусом);
• крестовина (обычная, двухплоскостная);
• переходной патрубок;
• муфта (надвижная, двухраструбная);
• ревизии;
• патрубок для сварки встык;
• заглушка.

Углы элементов для канализации могут соответствовать значениям из таблицы №4.

Таблица 5

Угол	Отвод	Тройник	Крестовина
87,5-90°	+	+	+
67,5°	+	+	+
45°	+	+	+
30°	+	—	—
22,5°	+	—	—
15°	+	—	—

Документ допускает уменьшение значения толщины стенки трубного конца либо корпуса до 5% с условием, что среднее арифметическое этих параметров для противоположных стенок будет не меньше значений, приведенных в ГОСТ.

Фитинги для канализации должны точно соответствовать размеру соединяемых труб, чтобы стыки были герметичными

Для сборных фасонных элементов, кроме раструбов и трубных концов, это изменение может носить локальный характер и выполняться при изготовлении изделия.

Трубы (класс жесткости SN 4)

Трубы полипропиленовые с раструбом класс жесткости SN 4 применяются при монтаже безнапорной наружной (подземной) канализации и стоковых технологических трубопроводов в гражданском и промышленном строительстве  с  температурой  постоянных стоков  от +2° до +70°C и кратковременных (в течение 5 минут) стоков с температурой до +95°С.

В ассортименте для наружных сетей канализационные трубы SN4 следующих параметров: диаметр 110 мм (толщина стенки 3.4 мм), 160 мм (толщина стенки 4,9 мм) и 200 мм (толщина стенки 6,2мм). Трубы отгружаются длиной от 500 до 5000 мм. В комплект трубы входит резиновое уплотнительное кольцо.

Вы можете трубы полипропиленовые с раструбом класс жесткости SN 4 для безнапорной наружной канализациипо ценам, указанным на этой странице. Трубы канализационные с раструбом класс жесткости SN 4: номенклатура, характеристики, фото, чертежи, цена оптом.

Трубы для систем наружной канализации и дренажа так же можно подобрать в разделе “Трубы гофрированные двухслойные Политэк 3000 и фасонные части к ним”.

Изделие	Артикул	Вес (кг)	Объем (м3)	Кол-во в упаковке ()	Цена за . (руб)	Ваша цена за . (руб)	Кол-во упаковок	Кол-во .	Стоимость
Труба с раструбом для наружной канализации полипропиленовая (ПП) 110х500 (Политэк)	20011005	1,258	0,0096	20*	272.9	272.9	– +		руб.
Труба с раструбом для наружной канализации полипропиленовая (ПП) 110х1000 (Политэк)	20001101	1,258	0,0167	5*	465.28	465.28	– +		руб.
Труба с раструбом для наружной канализации полипропиленовая (ПП) 110х2000 (Политэк)	20001102	2,400	0,0310	5*	812.66	812.66	– +		руб.
Труба с раструбом для наружной канализации полипропиленовая (ПП) 110х3000 (Политэк)	20001103	3,600	0,0470	5*	1203.85	1203.85	– +		руб.
Труба с раструбом для наружной канализации полипропиленовая (ПП) 110х5000 (Политэк)	20001105	5,940	0,0710	5*	2066.02	2066.02	– +		руб.
Труба с раструбом для наружной канализации полипропиленовая (ПП) 160х500 (Политэк)	20016005	1,281		3*	505.68	505.68	– +		руб.
Труба с раструбом для наружной канализации полипропиленовая (ПП) 160х1000 (Политэк)	20001601	2,306	0,0241	3*	971.42	971.42	– +		руб.
Труба с раструбом для наружной канализации полипропиленовая (ПП) 160х2000 (Политэк)	20001602	4,752	0,0462	3*	1812.65	1812.65	– +		руб.
Труба с раструбом для наружной канализации полипропиленовая (ПП) 160х3000 (Политэк)	20001603	6,426	0,0683	3*	2515.99	2515.99	– +		руб.
Труба с раструбом для наружной канализации полипропиленовая (ПП) 160х5000 (Политэк)	20001605	10,546	0,1125	1*	4225.81	4225.81	– +		руб.
Труба с раструбом для наружной канализации полипропиленовая (ПП) 200х1000 (Политэк)	20002001	3,294	0,0376	3*	1625.09	1625.09	– +		руб.
Труба с раструбом для наружной канализации полипропиленовая (ПП) 200х2000 (Политэк)	20002002	6,058	0,0722	3*	2947.14	2947.14	– +		руб.
Труба с раструбом для наружной канализации полипропиленовая (ПП) 200х3000 (Политэк)	20002003	9,300	0,1067	1*	4275.59	4275.59	– +		руб.
Труба с раструбом для наружной канализации полипропиленовая (ПП) 200х5000 (Политэк)	20002005	16,260	0,1758	1*	7083.59	7083.59	– +		руб.

Преимущества труб из полипропилена

Начнем с того, что ПП-трубы лучше чем ПВХ переносят воздействие высоких и низких температур, выдерживают высокое давление. Поэтому их используют даже для обустройства систем горячего водоснабжения и отопления. Какое давление выдерживает полипропиленовая труба 20 мм, чаще всего применяемая в этих системах, зависит от температуры, которая может достигать 60-90 градусов. Но 6 атмосфер выдержит точно, тогда как обычно оно не превышает 3-4,5 атмосфер.

В системах канализации, даже напорных, оно ещё ниже, но температура стоков постоянно меняется в зависимости от того, что попадает в трубу – холодная сливная вода из унитаза или очень горячая из посудомоечной или стиральной машины.

Эластичный полипропилен довольно стойко реагирует на такие перепады, труба из него не лопнет на морозе, если в ней задержится вода – она растянется, а после устранения ледяного затора вернется к прежним параметрам. В похожих условиях ПВХ скорее всего разрушится, так как этот материал более хрупкий, особенно при минусовых температурах.

При глубоком заложении магистрали или её прохождении под дорогами, автостоянками, важное значение имеет, какое давление выдерживает труба от механической нагрузки сверху. У полипропиленовой этот показатель тоже выше благодаря эластичности и так называемой «памяти» материала

Она может сплющиться от кратковременного воздействия и вернуть форму после его завершения.

Коэффициент температурного расширения выше у ПВХ-труб, их длина ощутимо меняется при изменении температуры стоков, поэтому они могут разъединяться на стыках. Это очень редкое явление, но вероятное, тогда как на полипропиленовые трубы температура эксплуатации влияет меньше.

Наконец, для устройства напорной канализации трубы ПВХ лучше не применять из-за перечисленных выше недостатков и сложности монтажа. Чтобы обеспечить герметичность стыков, их нужно склеивать или спаивать, обрабатывать герметиком, а это – лишнее время, деньги и труды.

Классификация труб

В зависимости от температуры, которой будут подвергаться ПП трубы, их используют в системах:

• холодного водоснабжения;
• подачи горячей воды/отопления;
• канализации;
• вентиляции.

В зависимости от технологии производства выделяют:

• армированные;
• неармированные.

ПП труба, армированная алюминиевой фольгой

В зависимости от сферы применения трубы полипропиленовые для канализации и водоснабжения бывают следующих видов:

• PN 10 с наружным диаметром 20–110 мм и внутренним 16,2–90 мм; толщина стенок от 1,9 до 10 мм; обеспечивает холодное водоснабжение при давлении 1 МПа и циркуляцию в системе теплого пола (соответственно +20/+45 °C);
• PN 16 – для холодного /горячего водоснабжения до + 60 °C с давлением 1,6 МПа;
• PN 20 выдерживает давление до 2 МПа, температуру жидкости до +80 °C и используются для подачи горячей воды; наружный диаметр составляет 16–110, внутренний – 10,6–73,2 мм с толщиной стенок от 16 до 18,4 мм;
• PN 25 – армированные алюминиевой фольгой, во многом благодаря многослойности выдерживают температуру теплоносителя до +95 °C, что делает их идеальными кандидатами для системы горячего водоснабжения при номинальном давлении 2,5 МПа; величина внешнего диаметра 21,2–77,9, а внутреннего – 13,2–50 мм с толщиной стенок 4–13,3 мм.

Диаметры гофрированных труб

На основе молекулярной структуры материала он бывает:

• PPN – гомополимер полипропилена, низкомолекулярное соединение; опуская химические подробности, скажем только, что несмотря на прочность, такая труба канализационная полипропиленовая беззащитна к перепадам температуры и от мороза может рассыпаться в пух и прах;
• PPB – блок-сополимеры полипропилена или как его еще называют, тип 2 полипропилена; в состав этого материла входит полиэтилен, придающий ему эластичность; теплостойкость значительно выше PPN;
• PPR – рандом-сополимеры или тип 3 полипропилена – уникальный материал, имеющий кристаллическую структуру, благодаря которой изделия выделяется исключительной прочностью, противостоит перепадам температуры (до +140 °C) и воздействию щелочей/кислот; именно тип 3 имеет память формы, возвращающая изделию первоначальные физические параметры после воздействия низкой температуры.

Разница очевидна

Как сориентироваться в маркировке

На своей поверхности ПП трубы имеют маркировку – непонятные на первый взгляд буквы и цифры, которые содержат ценную информацию.

Сначала стоит название производителя и его логотип, а далее учимся читать:

аббревиатура, обозначающая материал, например, N (гомополимер), В (блок-сополимер), или РРRС (сочетание РР всегда означает полипропилен);

номинальное давление (PN), которое держит канализационная полипропиленовая труба;

• 25х4,2 – диаметр и толщина стенки;
• класс эксплуатации;
• максимальное давление, выраженное в МПа;
• завершает строку номер документа (ГОСТ, ТУ).

Больше половины цифр уже понятно

Кроме общепринятой, маркировка может содержать дополнительную информацию о соответствии международным стандартам, MRS классификации – что-то вроде минимальной гарантии. Из массы цифр последние две указывают на дату производства.

Требования к ПВХ изделиям по 51613-2000

Основой для изготовления трубы ПВХ (ГОСТ 14040) является суспензионный поливинилхлорид, имеющий значение К не меньше 67.

Как внутренняя, так и внешняя поверхность труб должны быть гладкими, внутри раструба обязательным является наличие уплотнительного кольца

Поверхности внутри и снаружи должны быть гладкими с допустимыми незначительной волнистостью и продольными полосами. Стандарт определяет показатели прочности при неизменном давлении внутри трубы. Соответствующие значения приведены в таблице.

Таблица 6

Температура, ºС	Начальное напряжение, *10 МПа	Стойкость, ч, не меньше
20	4,2	1
20	3,5	100
60 (для ПВХ (1) 100)	1,0	1 тыс.
60 (для ПВХ (1) 125)	1,25	1 тыс.

В ГОСТе 51613-2000 для ПВХ труб канализации (напорной) определено значение ударной прочности по Шарпи

При этом важно, чтобы количество разрушившихся образцов было не больше 10 %

Некоторые другие параметры труб, которые могут быть использованы для наружной, а также внутренней канализации приведены в таблице.

Таблица 7

Показатель	Значение	Единица измерения
Предел текучести во время растяжения для изделий с диаметром более 0,12*102 мм	49*103	не меньше, кПа
Относительное удлинение во время разрыва для изделий с диаметром более 0,12*102 мм	25	%
По Вика температура размягчения	78	не меньше, ºС
Непрозрачность	0,2	не больше, %

Размеры раструбов по ГОСТ 51613

Раструбы под уплотнительное кольцо для соединения должны иметь размеры, представленные в таблице, где a1 – внутренний диаметр раструба (*10-1 мм), a2 – внутренний диаметр раструба в месте установки кольца (*10-1 мм), e1 – толщина стенки раструба (*10-1 мм), g1 – длина раструба до канавки под кольцо (мм), g – длина раструба (*10-1 мм), a – угол фаски, SDR/S соответственно размерное отношение/серия.

Таблица 4

Номинальный внешний диаметр, *102 мм	a1	а2	e1 при SDR/S	g1	g	А
41/20	33/16	26/12,5	21/10	17/8	13,6/6,3
0,63	636	800	—	—	—	—	42	52	13	995	6
0,75	756	939	—	—	—	40	50	62	14	1025	7
0,90	907	1107	—	—	39	47	59	74	15	1105	8
1,10	1108	1325	—	37	46	58	73	89	17	1160	10
1,25	1259	1484	—	43	53	66	81	101	19	1215	11
1,40	1409	1642	39	47	59	74	91	113	20	1270	12
1,60	1610	1860	44	54	68	85	105	130	22	1345	14
1,80	1811	2083	48	61	76	95	118	146	23	1405	16
2,00	2012	2289	54	68	85	106	131	162	25	1465	18
2,25	2264	2545	61	76	95	119	147	183	27	1540	20
2,50	2515	2819	68	85	106	131	163	202	29	1622	22
2,80	2816	3147	76	95	118	147	183	227	32	1720	24
3,15	3168	3513	85	107	133	165	206	225	35	1840	26

Раструбы под клеевое соединение по 51613-2000 должны соответствовать параметрам в таблице, где а1 – внутренний диаметр раструба (*10-1 мм), g – длина раструба (см), a – угол фаски.

Таблица 5

Внешний диаметр, *102 мм	g	а1	а
0,10	2,8	103	2
0,12	2,8	123	2
0,16	2,8	163	2
0,20	3,2	203	3
0,25	3,2	253	3
0,32	3,2	323	3
0,40	4,0	403	4
0,50	5,0	503	5
0,63	6,3	633	6
0,75	7,0	753	7
0,90	7,9	903	8
1,10	9,1	1103	10
1,25	10,0	1253	11
1,40	10,9	1404	12
1,60	12,1	1604	14

Соединение труб сварочным аппаратом

Если провести сваривание правильно, соединения труб из полипропилена получаются очень прочными. Технология установки трубопровода сводится к таким действиям:

• Проверить чистоту поверхности сварочного аппарата, которая будет нагреваться.
• Установить на аппарате парные насадки, соответствующие диаметру труб.
• Задать нужную температуру и включить устройство. По окончании нагревания загорается контрольная лампочка.
• Подготовить трубы. Их следует нарезать с запасом, чтобы они полностью входили в муфты. Если материал армированный, при его подготовке удаляют алюминиевую фольгу.
• Осмотреть трубы на предмет повреждений.
• Зачистить соединяемые поверхности. При помощи маркера отметить те части труб, которые войдут в муфту.
• Вставить отрезки в сварочный аппарат и прогреть их.
• После прогревания соединить.
• Подождать, пока трубы не охладятся.

В результате в месте шва появляется полностью герметичное соединение.

Особенности установки внешней канализации

Для устройства внешней канализации используют двухслойные трубы, имеющие гладкую внутреннюю поверхность и гофру снаружи. Установку подобных элементов выполняют с отклонением в диапазоне от 10 до 20 мм. При монтаже тру землю следует тщательно утрамбовать, чтобы труба не разрушалась под действием грунта. Перед монтажом изделий днище траншеи засыпают песком высотой 20 см.

Трубы укладывают в грунт, учитывая особенности почвы, условия погоды и нагрузку на тот участок территории, где будут проложен трубопровод. Лучше закапывать его на глубине до 0,8 м. При этом давление грунта должно быть небольшим.

№7. Размер и диаметр канализационных труб

Прежде, чем приступать к покупке и монтажу канализационных труб, лучше всего составить проект, где указать все точки слива и тип сантехнического оборудования.

Это поможет сориентироваться с тем, какого диаметра и какой длины трубы необходимы. На этом этапе также не мешает определить количество вспомогательных деталей, которое будет зависеть от количества поворотов и разветвлений. Учитывайте и изменение диаметра трубопровода на отдельных участках.

В зависимости от типа подключаемого сантехнического прибора подбирают трубы с разным диаметром:

• для посудомоечной и стиральной машины подойдет канализационная труба диаметром 25 мм;
• для ванной, душевой кабины и кухонной мойки – 40-50 мм;
• для умывальника и биде – 30-40 мм;
• для разводки труб – 40-50 мм;
• отводы от стояка – 65-75 мм;
• центральный стояк и труба от унитаза – 100-110 мм.

К рассчитанной длине лучше добавить запас в 10%.

После создания проекта расположения труб считают места, где труба меняет направление и разветвляется, а также места, где соединяется несколько отводов.

Исходя из этого, можно понять, сколько редукционных соединителей (для стыка труб с разным диаметром), отводов (иначе колена, элемент для создания изгиба), тройников и крестовин понадобится.

Категории полипропиленовых изделий

Выделяют такие категории изделий:

• PN10: имеют тонкие стенки, предназначены для холодного водоснабжения температурой до 20 °С (возможно повышение до 45 °С) при давлении 1 тыс. кПа;
• PN20: универсальные, предназначены для горячих трубопроводов с температурой до +80 °С при давлении 2 тыс. кПа;
• PN25: армированные фольгой из алюминия, предназначены для водоснабжения, отопления температурой до +95 °С при давлении 2500 кПа;
• канализационные полипропиленовые коммуникации и фитинги;
• трубы, армированные стекловолокном: применимы для всех систем.

Полипропиленовая труба отличается небольшим весом при достаточно высокой прочности, максимальной простотой монтажа, для которого используются специальные фитинги, гладкостью поверхности, отличными гидравлическими свойствами, устойчивостью к механическим нагрузкам. Армированные коммуникации применимы в сетях с очень высокими температурами.

Виды фитингов

При прокладке трубопровода из ПП коммуникаций используют соединительные элементы.

Они представлены таким ассортиментом:

1. Съемный раструб. Используется для монтажа системы канализации, когда диаметр трубопровода составляет 310 мм. В быту не применяется из-за больших размеров.
2. Отводы устанавливаются там, где нужно изменить направление трубопровода. В результате образуется прямой/острый или тупой угол.
3. Переходник. Данный вид фитинга применяется для стыковки коммуникаций разных диаметров.
4. Муфта используется для соединения изделий одинакового сечения. Конструкцией фитинга предусмотрены раструбы с 2 сторон.
5. Тройник и крестовина. Эти соединительные элементы выполнят одинаковую функцию — позволяют стыковать трубопровод центральной системы канализации и бокового ответвления.
6. Тройник с заглушкой. Используется для упрощения эксплуатации трубопровода.

Фитинги подбираются с учетом параметров и назначения коммуникаций. При этом главный критерий — плотность прилегания труб к соединительным элементам

Важно правильно установить фитинг. Такие изделия выбирают с учетом внутреннего диаметра

Еще один ключевой параметр — наружный размер коммуникаций. Принцип установки фитингов и ПП-труб одинаковый.

Фитинги для полипропиленовых канализационных труб.
