Подключение светодиодной ленты

Необходимы ли контроллер и блок питания

Порой мастера-любители стараются избежать расходов на дополнительные устройства. В подобных ситуациях помогает смекалка. Например, есть лента RGB длиной 10 м, однако нет блока питания и контроллера. Тогда прибегают к хитростям. Заместо обычного блока питания возможно использование адаптера для плазменного телезивора либо телевизора LED, выдающего 12 В. Обязательное условие: выпрямитель должен подходить по показателям исходной мощности. Единственная проблема заключается в том, что подобных блоков должно быть 3 — по 1 для каждого цвета.

Также заместо обыкновенного выключателя устанавливают 3-клавишный. Их соединяют так:

Ноль должен пойти на блоки электропитания сразу и после этих блоков он должен опять соединиться в единую линию.
Фазный электропровод должен пойти через выключатель и там превратиться в 3 электрожилы. Затем каждая из них идёт на собственный блок электропитания, затем она подаётся на ленту RGB нужного цвета.

В результате путём включения конкретных клавиш обеспечивается зажигание определённого цвета, а в случае комбинирования этих клавиш возможно достижение дополнительных цветов. Ленты RGB для интерьерного дизайна могут использоваться очень разнообразно.

Нюансы, которые необходимо учитывать

Выбирая светильники в виде лент из светодиодов, нужно учитывать:

Цвет светового потока. Расцветка света самоклеящихся светодиодных лент может быть любой, но самыми популярными являются оттенки белого.

Размеры ленты. В наше время в продаже встречаются ленты разных размеров

Но, при покупке надо обратить внимание на плотность расположения светодиодов.

Мощность и рабочее напряжение. Для того, чтобы светодиодная лента начала светиться, ее нужно подключить к сети. Так как данный вид осветительных приборов рассчитан на напряжение 12 В, потребуется приобрести адаптер – устройство, позволяющее преобразовать стандартное напряжение сети.

Степень защиты. Данный показатель показывает степень защищённости ленты от механического воздействия и от попадания внутрь воды или какой-либо другой жидкости.

Качество сборки. Этот параметр зависит от фирмы-производителя.

Что нужно для монтажа и установки led-ленты

Для монтажа и установки LED-ленты необходима исправная светодиодная плата с правильными техническими характеристиками:

Длина. Стандартная длина платы в бобине составляет 5 метров, но при этом максимальная длина параллельно соединенных участков – 15 метров. При наибольшей длине дальние участки имеют более тусклый свет и высокую вероятность износа проводников.
Показатель плотности характеризует количество диодов установленных на 1 метре платы. Например, 30, 60 или 120 диодов на 1 метр.

Плотность размещения диодов на плате

От плотности кристаллов зависит потребляемая мощность, ток нагрузки и напряжение питания.

Степень защиты от частиц и влаги (IP). Параметр составляет от 00 (отсутствие защиты) до 68 (полная изоляция). Так СДЛ с IP20 применяются в помещениях, например, для интерьерной подсветки мебели, а с IP67 – для внешней подсветки зданий, бассейнов и внутри саун/бань.

Таблица степени защиты от частиц и влаги

Цвет светового потока (монотонная/одноцветная или разноцветная RGB-лента).

Характеристики RGB-ленты

Напряжение питания. Плата состоит из групп последовательно соединенных кристаллов, которые параллельно соединены между собой. Каждый кристалл получает напряжение питания не более 3,3 Вольт. Таким образом, зная плотность кристаллов, на плату подается питающее напряжение значением 12 или 24 Вольт.

За выстраивание необходимого уровня напряжения в плате отвечает специальный трансформатор, устанавливаемый между СДЛ и источником переменного напряжения. Он подает электрический ток требуемой величины.

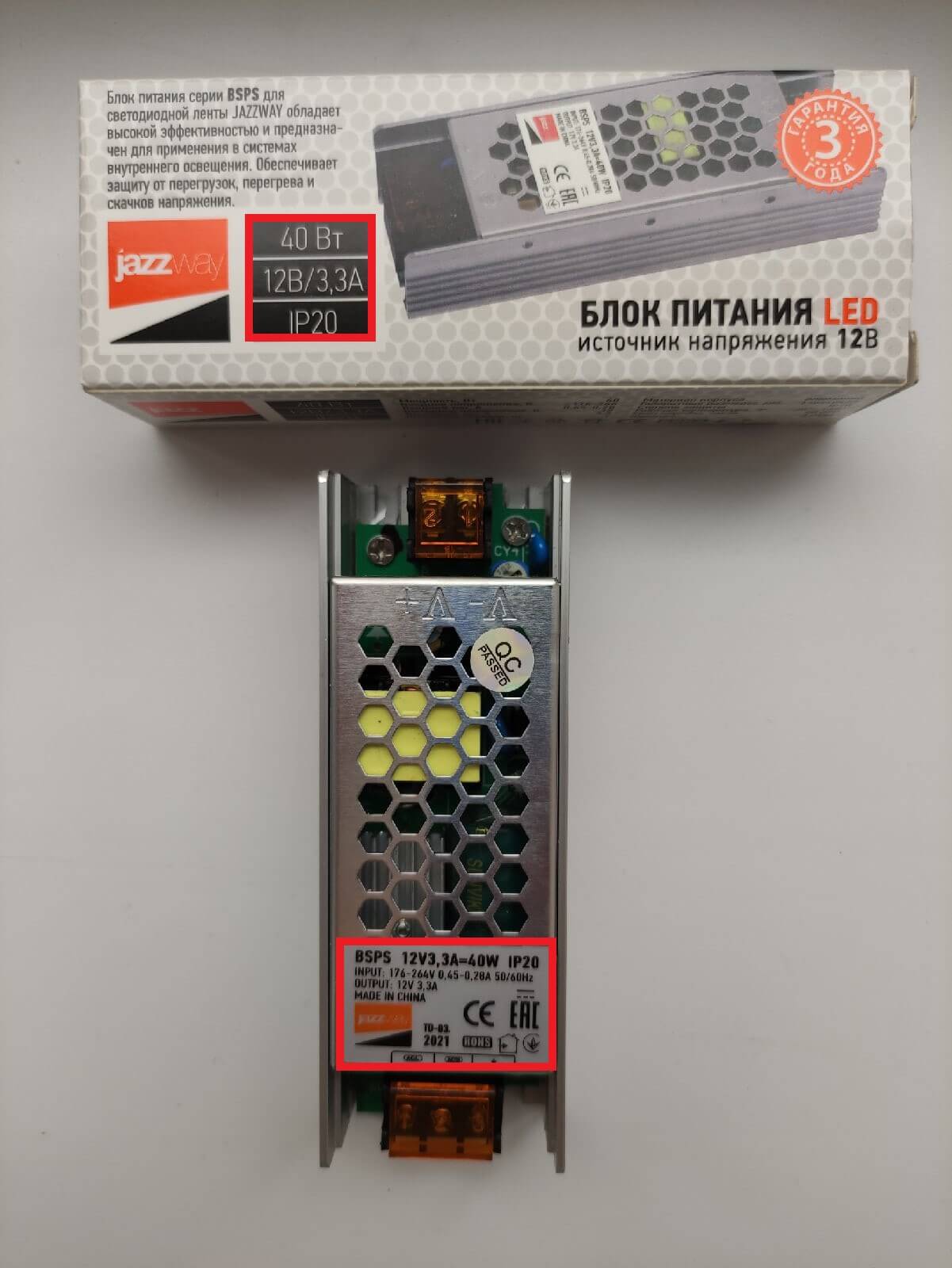

Блок питания

Протяженность питающей кабельной линии. Главное правило – значение падения напряжения питающего кабеля не должно превышать 8%. Для этого необходимо просчитать уровень нагрузки и выбрать кабель с соответствующим сечением.

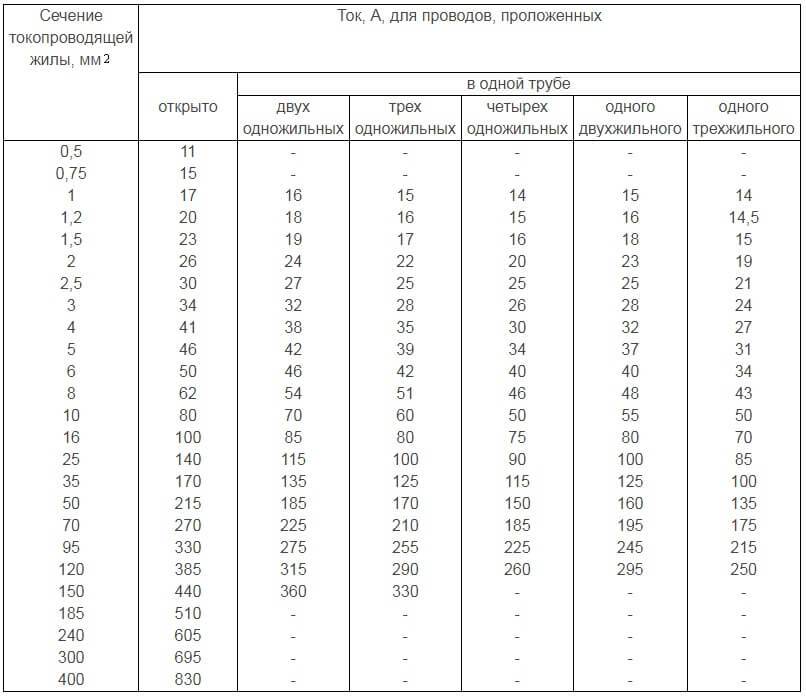

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Расчет мощности светодиодной ленты

Показатель потребляемой мощности напрямую зависит от плотности размещения кристаллов на плате:

Плотность, шт	Мощность, потребляемая на 1 метр, Вт	Общая мощность, Вт
30	2,4	Произведение потребляемой мощности на 1 метр на длину платы. Например, для 3-х метровой ленты с плотностью 60 мощность составит: 4,8*3=14,4 Вт.
60	4,8
120	9,6
240	19,2

Для выбора блока питания значение мощности составляет на 20 — 30% больше мощности потребляемой платой. Например:

Светодиодная лента с плотностью 120 кристаллов на 1 метр. Общая протяженность СДЛ 11 метров. Потребляема мощность составит:

P_лен = 9,6 * 11 = 105,6 Вт.

P_блока = 105,6 * 1,25 = 132 Вт.

Таким образом, выбирается блок мощностью ближайшей по значению, это 135 Вт. При выборе блока мощностью ниже значения, которое потребляет плата, последняя не загорится. А отсутствие запаса мощности в 20-30% приведет к выходу блока из строя.

Подключение LED-ленты к блоку питания

Лента подключается к источнику напряжения с соблюдением полярности – общая клемма БП (V-, COM) подключается к отрицательному выводу светильника, положительный (V+) к положительному. Если подключается RGB-лента, то у нее общим проводом для всех цветов является анод (+), а управляется она соединением соответствующей линейки с общим проводом.

Клеммы 1 и 2 – вход переменного напряжения сети 220 В; Клемма 3 – земля; Клеммы 4 и 5 – минус постоянного напряжения 12 В; Клеммы 6 и 7 – плюс постоянного напряжения 12 В.

Светильник может быть выполнен в виде одного отрезка ленты, а может в виде нескольких кусков полотна. Если общая длина не превышает 5 метров, отрезки ленты (цветной или монохромной) можно подключать последовательно (но они окажутся подключенными параллельно – такова схема) с соблюдением полярности – плюс к плюсу, минус к минусу.

Последовательное подключение отрезков ленты.

Если длина превысит 5 метров, значит, светильник будет потреблять значительный ток. Проводники полотна на передачу большой мощности не рассчитаны, поэтому даже в случае применения серьезного источника питания отрезки надо сгруппировать так, чтобы общая длина каждой группы не превысила лимит в 5 метров, и включить их параллельно. Для подключения использовать проводники (или коннекторы) потребного сечения.

Параллельное подключение отрезков ленты.

Правильное подключение двух и более потребителей.

Разновидности светодиодной ленты на 220 В

ЛЕД ленты на 220 В делятся на несколько разновидностей. В них используются светодиоды:

3528.
2835.
5050.
3014.

Также имеется более мощные образцы — SMD 5630. Самой большой популярностью пользуются ленты 3528 или 5050. Их достаточно просто приобрести в российских магазинах. А вот остальные модели придётся приобретать через интернет-сайты у китайцев. Но профессионалы подобные модели приобретать не советуют, поскольку покупателей могут обмануть. Дело в том, что внешне диоды очень похожи на обычные Но на них печатается маркировка, где обозначается напряжение, в котором лента может работать.

Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру или 50 см, также есть вариант на 200 см. То есть отрезок 80 или 30 см получить не получится.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Особенности подключения

Для удобства присоединения проводов на диодной ленте имеются контакты в местах реза (часто называются «контактные пятаки»). Места реза обозначены, делить ленту в других местах нельзя – это приведет к выходу из строя группы диодов.

Если случайно или по незнанию лента разрезана не в указанном месте, необходимо удалить нерабочий участок, обрезая до заданной линии.

Для замыкания контактов используется пайка (наиболее распространенный и дешевый способ) или LED-коннекторы. В первом случае контакты замыкаются способом термического соединения выходов диодной ленты и подключенного провода, во втором -используется механический способ.

При использовании коннектора достаточно захлопнуть крышку, контакты замкнутся. Однако этот способ не дает такого надежного соединения, как пайка.

Подробно процесс соединения контактов светодиодной ленты с проводами показан на видео.

Основные этапы работы:

освободить контактные пятаки на конце ленты (иногда к ним уже подпаяны провода, длины которых не хватает для нормального подключения или соединение которых с лентой нарушено);
нанести припой на контактные площадки;
подготовить провода для пайки – зачистить концы на 7…8 мм, залудить их и обрезать до длины 3 мм;
соединить подготовленные провода с контактными площадками. Необходимо проверить, нет соединяются ли капли припоя на разных площадках (лучше мультиметром);
установить термоусадочную трубку на спаянные контакты и нагреть ее строительным феном (спичками, зажигалкой) до плотного облегания места пайки.

Важно: при подключении светодиодной ленты к блоку питания важно использовать провода с разным цветом оплетки, особенно это значимо для работы с RGB-лентами. Это позволит в дальнейшем обойтись без прозвона проводов

Для лент с двумя контактами рекомендуют использовать красный провод для плюса, черный – для минуса. Для четырех контактов можно подобрать провода по цвету контакта (желтый, красный, синий) и сиреневый или коричневый для общего питания.

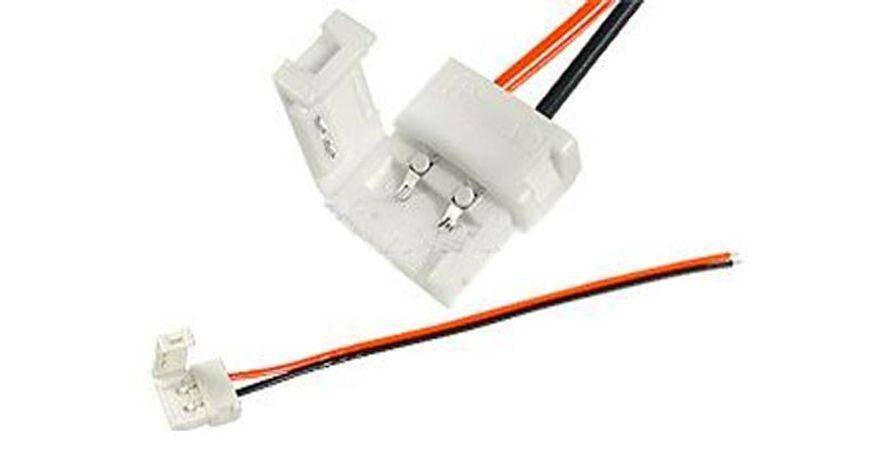

При необходимости соединения двух участков лент можно воспользоваться двусторонним коннектором или спать фрагменты. Спаивать их можно непосредственно или с помощью проводов. При использовании проводов технология не отличается от описанной выше. Если же необходимо срастить ленты непосредственно, выполняют такую последовательность действий:

освобождают нижнюю сторону одного фрагмента ленты от защитной пленки (со стороны клеящего слоя) и покрывают контакты слоем припоя;
наносят припой на контактные площадки с лицевой стороны второго участка ленты;
стыкую площадки и пропаивают их до получения плотного соединения.

Важно: выбор способа сращивания ленты – напрямую или с помощью провода – зависит от положения сращенного участка на поверхности. Чтобы без проблем изогнуть фрагмент, лучше создать гибкую перемычку из провода (саму ленту изгибать под углом 90 градусов нельзя)

Для размещения на плоскости удобно спаивать концы фрагментов.

Способы монтажа LED-ленты

К этому классу относятся светильники с напряжением питания 12,24 или 36 В. Такие приборы рекомендуется применять в жилых или служебных помещениях (на улице можно применять устройства и на 220 В). Выбор способа монтажа осветительного прибора производится исходя из его погонной или удельной мощности. Так называется мощность потребления 1 метром полотна.

Маломощные LED-светильники

К этой категории можно отнести устройства с погонным потреблением до 10 Вт. Их можно монтировать непосредственно на подстилающую поверхность. Для крепления производители предусмотрели штатный клеевой слой. Надо всего лишь снять защитную оболочку и наклеить подложку в нужное место. Естественного движения воздуха вполне хватит для охлаждения светильника.

LED-лента с липким слоем

Успех мероприятия во многом зависит от подготовки поверхности:

место приклеивания полотна должно быть ровным;
его надо очистить от пыли, загрязнений;
непосредственно перед наклейкой надо обезжирить подготовленную поверхность по всей длине (если это не бумажные обои).

Если с первого раза приклеить полотно не удалось, второй раз воспользоваться штатным клеевым слоем не получится. Придется использовать двусторонний скотч, который надо наклеить вдоль трассы прокладки полотна, а затем приложить к нему ленточный светильник. Этот же способ можно использовать сразу, если есть сомнения в качестве штатного клея. Например, при долгом хранении светильника.

Другой способ – использование современного клея. Например, из серии «жидкие гвозди» или какой-нибудь суперклей. Полностью смазывать поверхность полотна не стоит – достаточно одной капли на несколько сантиметров.

Жидкие гвозди для надежного монтажа LED-ленты.

К альтернативным способам крепления можно отнести подвеску ленты с помощью металлических скоб и мебельного степлера. Этот путь не может быть рекомендован, так как при выполнении сборки легко повредить проводники полотна. Этого недостатка лишен способ подвески на пластиковых хомутах, но эстетический момент в данном случае близок к нулю. Поэтому этот путь применим лишь при подвеске светильника вне помещения.

Надежная фиксация при помощи крепежных площадок и пластиковых хомутов

Ленты средней мощности

Если 1 метр светильника потребляет 10-14 Вт, ему уже понадобится небольшой теплоотвод. В его качестве может выступить двусторонний скотч на основе алюминия. Если полотно приклеить к такому клеящему основанию, то при открытой прокладке можно осуществить достаточное отведение тепла таким недорогим, несложным и довольно эстетичным способом.

Монтаж светильников высокой мощности

Если LED-лента потребляет более 16 Вт на 1 м длины, надо монтировать ее на эффективный теплоотвод. Для этой цели применить алюминиевый профиль, который специально производится для монтажа LED-лент. В продаже доступно три вида профиля:

накладной – удобно монтировать на поверхности или на подвесе;
угловой – оптимален для монтажа в углах для освещения под углом 45 градусов;
врезной – полностью прячется в толще паза.

Различные варианты алюминиевого профиля

Кроме технической функции, профиль играет и декоративную роль. Здесь также надо следить, чтобы не наклеить на алюминий незащищенные контактные площадки.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

3,2*2,8 мм выдает 0,3 до 1,6 лм;
размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Законность наружной подсветки и штрафы

В нашей стране законы трактуются в пользу трактующего. Формулировки размыты и могут быть интерпретированы двояко. Что нужно знать.

Прямого запрета на установку подсветки днища машины нет. Но есть ряд пунктов, позволяющих придраться к вам и противопоставить им, к сожалению, нечего.

Внесение непредусмотренных изменений в конструкцию автомобиля

Постановление Правительства РФ от 23.10.1993 N 1090 (ред. от 27.08.2018) «О Правилах дорожного движения». Приложение: Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Пункт 7.18.

Получить официально разрешение на установку подсветки нереально (несертифицированный элемент). Наказание за нарушение: предупреждение или штраф 500 рублей.

Это самый лояльный пункт, по которому к вам могут придраться. Зачастую отделаетесь предупреждением.

Нарушение правил установки световых приборов

Под этот пункт вы попадете, устанавливая светодиодную подсветку машины запрещенных цветов.

Согласно ПДД РФ, раздел 3.6. Внешние световые приборы. Запрещается установка:

Если коротко, то разрешено:

Спереди только белый, желтый и оранжевый цвет;
сзади — подсветка номера только белым, остальное — только красным, желтым или оранжевым.

Нарушение этого пункта ПДД влечет лишение водительского удостоверения на срок от 6 месяцев до года.

Установка без разрешения устройств для подачи специальных световых сигналов

КоАП РФ Статья 12.5. Управление транспортным средством при наличии неисправностей… пункт 4.

Это самый опасный пункт и при желании злобного инспектора, любое дополнительное освещение машины может быть подогнано под эту формулировку. На практике применяется очень редко (если только вы не поставили в радиатор красную мигающую ленту, такой вариант однозначно расценят как спец. сигнал). Оспорить через суд сложно, но можно, заменив наказание штрафом в 500 рублей.

Нарушение предусматривает лишение прав на срок от года до полутора лет, с конфискацией устройств, для подачи сигнала.

На что можно приклеить светодиодную ленту. Использование горячего клеевого пистолета.

Как приклеить светодиодную ленту, если ваша светодиодная лента должна располагаться на плоской поверхности со светодиодами, направленными вверх к потолку, то стандартной самоклеящейся подложки 3M, безусловно, будет достаточно. Но если лента будет наклеена вертикально (например, на стене) или светодиоды будут направлены вниз, то самоклеящаяся лента может не обеспечивать поддержку так долго, как вы этого хотите.

В этих ситуациях мы рекомендуем вам рассмотреть вопрос о применении дополнительного клея. Используйте небольшое количество горячего клея каждые 300 мм, следя за тем, чтобы клей не перетекал на переднюю часть светодиодной ленты (это повлияет на ваши светодиоды). Горячий клей также может быть полезен для фиксации кабелей, закругленных по углам, поскольку их трудно удерживать на месте.

Как приклеить светодиодную ленту на потолок. Используйте пенопластовую ленту.

Мы также предлагаем возможность обновить нашу стандартную самоклеящуюся основу до более высокого качества самоклеящейся пены. Хотя самоклеящаяся подложка 3M достаточно прочна для большинства типичных установок, вспененная подложка еще прочнее и может дольше удерживать светодиодные ленты в нужном положении.

Мы рекомендуем перейти на пенопластовую подложку для применений, где светодиодные ленты должны быть наклеены на стены или потолок. Пенная подложка также очень полезна на неровных или других нестандартных поверхностях. Для водонепроницаемых светодиодных лент с классом защиты IP67 также доступна защитная лента из пенопласта.

Монтажные зажимы для светодиодных лент.

Это простое, дешевое решение для установки светодиодных лент, которое не использует двустороннюю ленту. Эти небольшие зажимы используют одношнековую конструкцию для ввинчивания в поверхности и закрепления светодиодной ленты, удерживая ее на месте. Эти скрепки стоят всего $ 2 за пачку из 15 штук, которая должна быть достаточной для скрепки катушек с гибкими лентами. Кронштейны прекрасно работают в местах, где светодиодные ленты направлены вниз, как при освещении шкафа. Этот простой шаг установки светодиодных лент избавит от беспокойства о падении светодиодных лент в будущем.

Монтаж светодиодной ленты в алюминиевый профиль.

Этот алюминиевый профиль – это доступный способ установки светодиодных лент, придающий им лучший профессиональный вид. Этот метод все еще опирается на клейкую подложку, так как полосы прилипают к алюминиевой направляющей. Алюминий и клей хорошо сочетаются друг с другом и образуют отличную связь. Затем есть зажимы, которые удерживают дорожку на месте, которая будет крепиться к нужной поверхности. Это настоятельно рекомендуется, если свет будет виден непосредственно людям. Дорожка и защитная крышка от ультрафиолетовых лучей делают светильники похожими на профессиональные светильники, никто не догадывается, что это гибкие светодиодные ленты внутри.

2 правило

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Как подключить светодиодную ленту
