Как подключить блок розеток

Монтаж розеток в бетонную стену

Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.

Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях. В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.

По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом — на несколько порядков меньше.

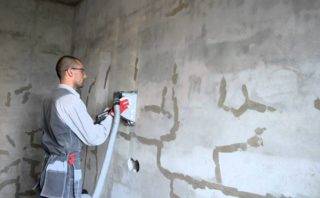

Штробление стен перфоратором под установку розетки видео

Отверстие под розетку высверливается электродрелью при помощи специальной насадки — «коронки». Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки — она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.

Важно!

Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы. Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора

Установить розетку можно будет только после полного застывания раствора

Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.

Как устанавливать УЗО: до или после автомата

Устройство защитного отключения — очень полезный коммутационный прибор, требующей корректной установки, иначе его работа может быть нестабильной. Если выполнить неправильный монтаж, то при первом же коротком замыкании в квартире потребуется и замена УЗО, которое по своей стоимости на порядок выше любого автоматического выключателя.

Особой разницы, будет УЗО стоять до или после автомата, нет. Но вопрос можно рассмотреть с практической стороны. Любое устройство защитного отключения не имеет защиты от токов короткого замыкания, и если поставить его без автоматического выключателя, то последствия могут быть самые разные, вплоть до порчи прибора.

Поэтому лучше всего устанавливать УЗО сразу после вводного автомата, но перед пакетником, линия от которого будет идти непосредственно к потребителю. Это обеспечит надёжную защиту цепи от короткого замыкания, а пользователей — от нежелательного действия рабочего потенциала при попадании фазного провода на корпус бытового прибора.

Монтаж блока розеток своими руками

Все действия по установке группы точек электропитания выполняются в строгой последовательности.

Разметка стен

Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля

Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см

В противном случае коробки не станут на место.

Штробление

Штробление стен под розетки

Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.

Принцип формирования штробы выглядит так:

  • По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
  • При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
  • Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.

Монтаж подрозетников

Вмонтированные подрозетники должны идти в уровень со стеной

Чтобы установить комплект подрозетников, желательно купить специальные пластиковые стаканы под них. Элементы фиксируют в гнёздах с помощью алебастрового или гипсового раствора. Его готовят из сыпучего материала, смешивая с водой в соотношении 4:1. Консистенция должна иметь вид густой сметаны.

Готовый раствор закладывают в гнездо бетонной стены и, выпустив в технические зазоры стаканов провода, монтируют те в стену

Важно отслеживать ровность установки стаканов при помощи уровня. Недопустимо, если они будут выступать над плоскостью стены

С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока.

Раствор схватывается примерно за 2-4 часа. Для верности можно дать ему сутки на высыхание.

Особенности установки розеточных блоков в гипсокартоне

Установка розеток в гипсокартон требует аккуратности

Если накладной подрозетник нужно встраивать в стену из гипсокартона, здесь можно приложить меньше трудозатрат. Подрозеточный блок имеет специальные лапки, которые нужно просто прижать к ГКЛ-коробу по бокам. В свою очередь наружный выступ-ободок стакана просто не даст ему провалиться вовнутрь. Если в дальнейшем предполагается облицовка стены плиткой, нужно чтобы элемент выступал над плоскостью стены на толщину облицовочного материала.

На момент формирования гнезда под стаканы желательно не давить сильно на стену, чтобы не сломать её. Гипсокартон — материал относительно хрупкий.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

  • Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
  • Собираем в блоке розеток линию заземления;
  • Заводим в подрозетники шлейфы и подключаем контакты к проводке;
  • Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу. Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу

Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Варианты подключения блока розеток

Сначала мы решили предоставить вашему вниманию простую схему подключения блока розеток. На фото ниже вы сможете увидеть, как она выглядит.

Как видите, эта схема подключения считается наиболее популярной. Вводный кабель вам необходимо будет подключить в первый подрозетник. Затем вам следует просто выполнить подключение с другими элементами с помощью перемычек. Если вы планируете подключить к своему блоку варочную панель, тогда лучше будет просто воспользоваться схемой подключения розеток в блоке.

Если ваша розетка соединяется с выключателем света, тогда разводка будет немного другой. Вам самостоятельно необходимо будет сделать перемычку для фазы и подключить ее к необходимым клеммам. Схема подключения блока розетки и двойного выключателя будет выглядеть следующим образом:

Если в вашем доме установлен одноклавишный выключатель, тогда вам необходимо будет на выходе к выключателю подключить один провод, а не два. Если вы желаете увидеть процесс монтажа, тогда вам необходимо изучить его наглядно. Если вам будет интересно, тогда можете прочесть про схему подключения одноклавишного проходного выключателя.

В чем может быть нюанс

На сегодняшний день стены в доме могут быть бетонными, деревянными, кирпичными либо из гипсокартона. Из-за этого технология монтажа может иметь свои особенности – толи Вы будете штробить бетон в панельном доме, толи просто установите на поверхности накладной блок розеток (наружный) для открытой проводки. Далее мы вкратце расскажем про каждый из вариантов установки, но все же более подробно Вы можете узнать о том, как монтировать подрозетник в бетонной, кирпичной и гипсокартонной стене в соответствующей статье.

Еще один нюанс заключается в том, что сейчас мы рассматриваем только технологию установки и подключения розеточного блока. На сегодняшний день существует еще комбинированный вариант: силовая розетка+выключатель, но о монтаже такой комбинации мы поговорим отдельно.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

  1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
  2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

  1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
  2. Аккуратно снимите обе клавиши выключателя.
  3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
  4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
  5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
  6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Что рациональнее: совместный блок или отдельные изделия?

Еще совсем недавно рядовой потребитель не имел возможности в полной мере воспользоваться преимуществами устройств, объединяющих розетку с выключателями в одном корпусе. Но с их появлением функциональность используемых схем заметно возросла, что не могло не сказаться на удобстве пользования совмещенными приборами. Возросший ассортимент изделий этого класса еще больше увеличил спрос на них, что считалось вполне естественным явлением.

Однако со временем присущие блокам недостатки все чаще вызывали вопросы о целесообразности их применения

С одной стороны простота монтажа и минимум расходов на проводные изделия привлекали к ним внимание не искушенного в электрике пользователя. Но при другом подходе выяснялось, что применение объединенных приборов не всегда оправдано

В каких помещениях целесообразно устанавливать блоки?

Решение этого вопроса обычно увязывают с проблемой свободного места в помещениях, где предполагается разместить блок с подключенной к выключателю розеткой

Особое внимание в этом случае уделяется коридору (прихожей) малогабаритных квартир, площадь которых чаще всего бывает ограниченной. В указанной ситуации установка и подключение выключателей через розетку может считаться целесообразным


Комбинированный блок розетка с тремя выключателями установлен в прихожей

Применение последних ограничивается ситуациями, когда возникает необходимость в подключении зарядного устройства, например, или пылесоса. В этом же месте может размещаться базовая часть переносного радиотелефона, что делает применение совмещенного блока вполне оправданным.

Правильность такого решения подтверждается известным фактом, что свободного места на стенах прихожих чаще всего не хватает. Его занимают такие предметы обстановки, как шкафы и зеркала различных габаритов. В большинстве современных квартир на той же стенке расположены распределительный щиток и электрический счетчик. Из всего этого следует вывод о целесообразности установки в прихожей совмещенного блока. Вопрос о необходимости его монтажа в других комнатах должен рассматриваться в каждом случае индивидуально.

Технические параметры

Заземление в розеточных секциях присутствует или отсутствует. Если заземление отсутствует, то на маркировке указано 2К. Число 2 обозначает количество контактов (К).

В изделиях с заземлением на маркировке указано 2К+3. В них имеется пара планок из металла и контакты. Такие розетки подойдут для квартиры с трехпроводной электросетью.

В электросети подается напряжение 220 В, частота тока 50 Гц. Но покупать лучше розетки, поддерживающие 250 В. Если подключать электроплиту, стиральную машину, сила тока должна быть 16 А. Перед тем, +как подключить комбинированный блок, нужно рассчитать мощность электросети. На силу тока 4 А мощность составляет 0,88 кВт.

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Что такое блок розеток

Блок розеток имеет отличие от стандартной розетки благодаря числу посадочных мест.

Электрические розетки и их разновидности (штепсельные розетки, розетки с заземлением, «умные» розетки, розетки с таймером) позволяют электрическому оборудованию подключаться к электросети. Электрическая сеть подает переменный ток на розетку.

В общем смысле розетки можно рассматривать как тип адаптера для преобразования между двумя способами подключения, которые постоянно подключены на одном конце и (обычно) отсоединяются на другом конце.

Существует два основных типа розеток: бытовые и промышленные. Также встречается и переносной тип розеток. Он отличается удобством в использовании и безопасностью, тем не менее в странах бывшего СССР он ещё не так распространён. Промышленные, как правило, всегда мощнее, и их сила тока составляет около 32 А, используются они для подключения мощной техники.

Виды розеток и подрозетников и правила их монтажа

Наряду со стандартными силовыми розетками и выключателями, на рынке появились новинки и вариации этих предметов, значительно разнящиеся с предшественниками. Но основной принцип их работоспособности не изменился.

Розетки

Каждое устройство состоит из:

  • контактов;
  • основания (колодки);
  • защитного корпуса.

В розетках делаются три провода: фазовый, нолевой и заземляющий. В старых их всего два — фаза и ноль.

Розеточная колодка — основание, на котором держатся контакты и защитный корпус. Когда розетка встраиваемая, на колодке имеются крепления для её установки в подрозетник.

Корпус — внешняя крышка с отверстиями для вилки.

Два типа устройств:

  1. Наружная;
  2. Внутренняя (в стене).

Процесс их подключения одинаков. Отличие только в способах креплении их на стене. Для устройств под закрытую проводку берут специальную коробку, куда вставляться сама розетка.

Виды проводки

Эти предметы разделяются на два типа:

  1. Первый — под штукатурку. Высверливается отверстие либо в бетоне, либо в кирпиче. В это монтажное отверстие устанавливается подрозетник на штукатурку, или на алебастр.
  2. Если есть какая-либо обшивка стены, то есть гипсокартон, либо МДФ панели, либо пластик и так далее используются подрезетники встраиваемые под ГКЛ. Диаметр высверливаемых отверстий 68 мм.

Также под определенную линейку электрической арматуры (розетки, выключатели) используются специальные подрезетники поставляемые непосредственно производителем арматуры. Например, фирма ANAM — специализированные подрезетники.

Подготовка к установке

В рамках подготовки рассматривается ряд вопросов — от выбора места до техники безопасности.

Выбор места установки

Встраиваемые розеточные блоки устанавливают в:

  • столешницы;
  • стенки шкафов.

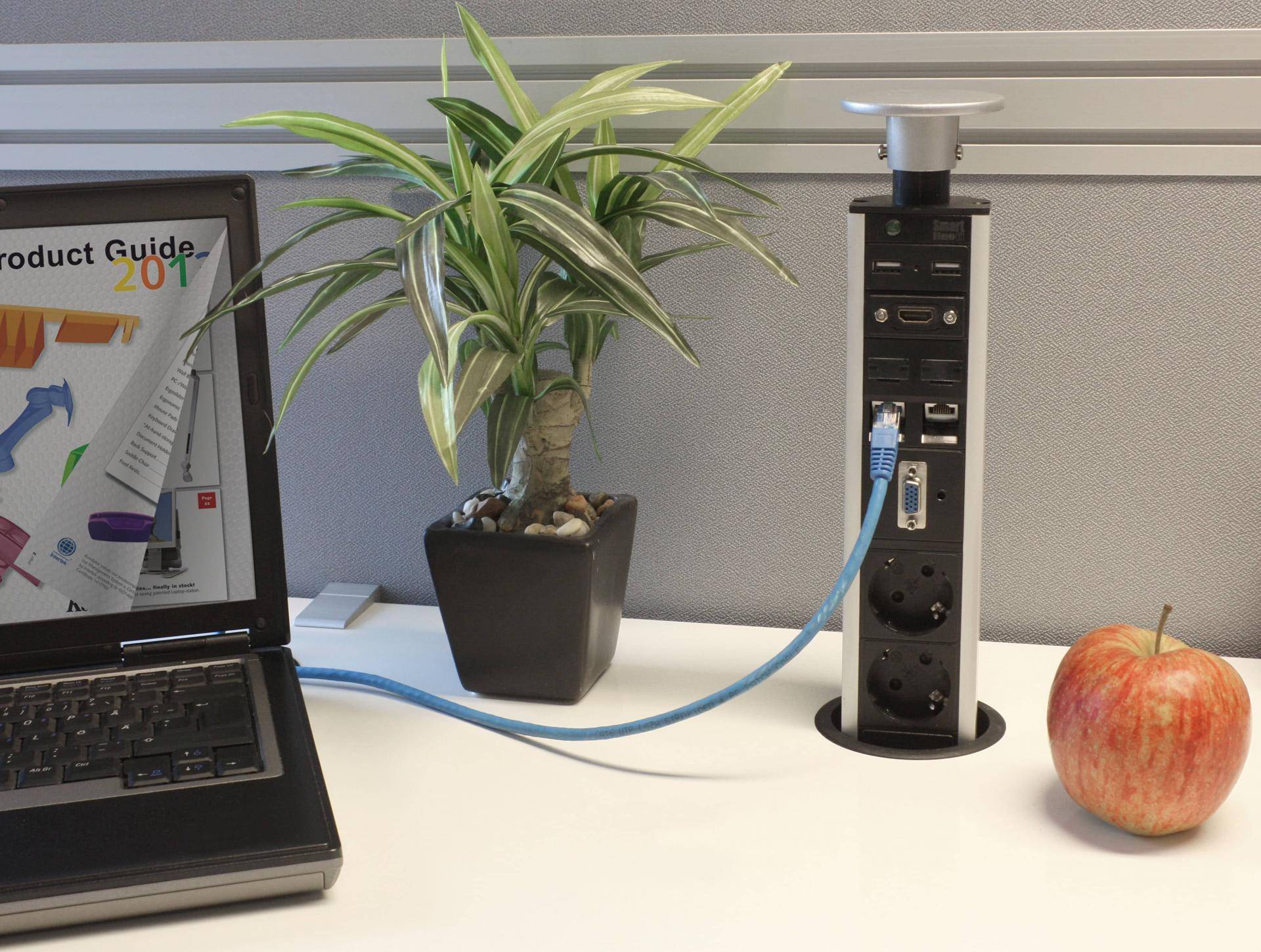

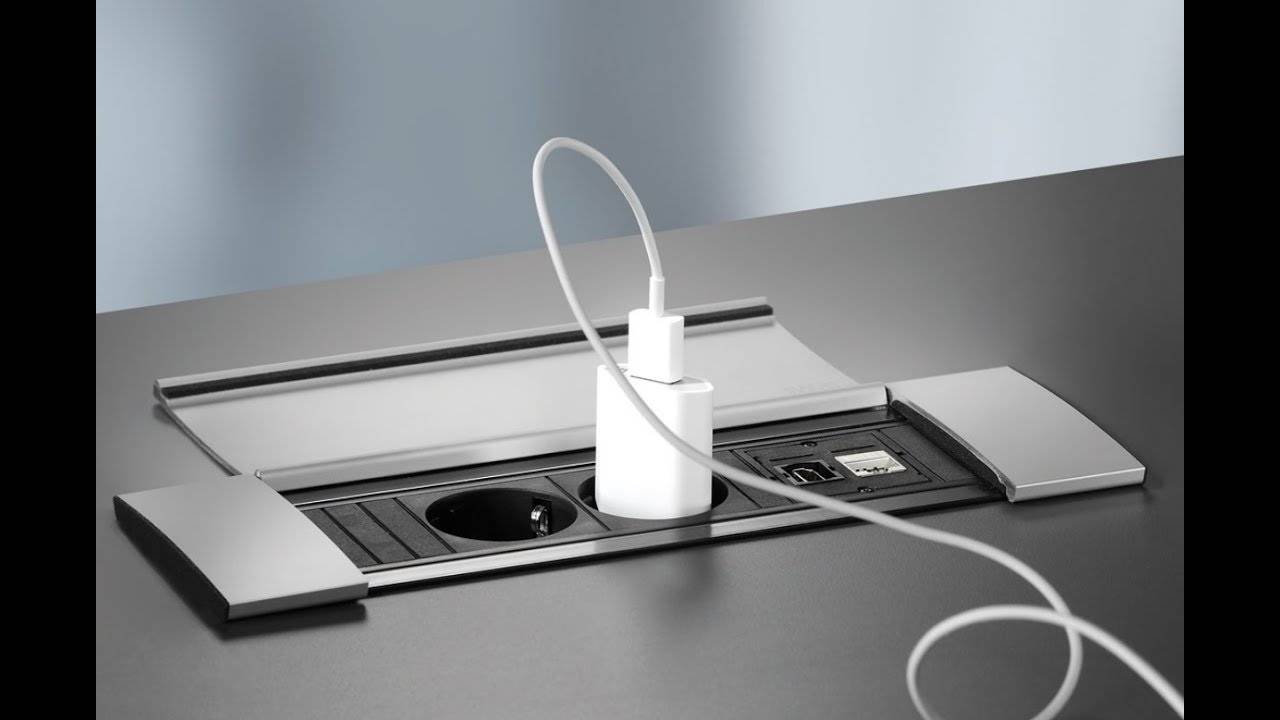

Розетки могут встраиваться в столешницу или стенки шкафа

Выбрав место, необходимо убедиться, что блок в рабочем положении не будет мешать выдвиганию ящика или открыванию шкафа. В жилом доме или квартире выдвижные блоки рекомендуется устанавливать:

  • в столешнице рабочего кухонного стола: сюда подойдёт блок на 3–5 силовых розеток;
  • в зоне приёма пищи;
  • в месте отдыха членов семьи: здесь будут уместны блоки комбинированных разъёмов.

Для зоны отдыха подойдёт розеточный блок с разъёмами для разнообразной техники

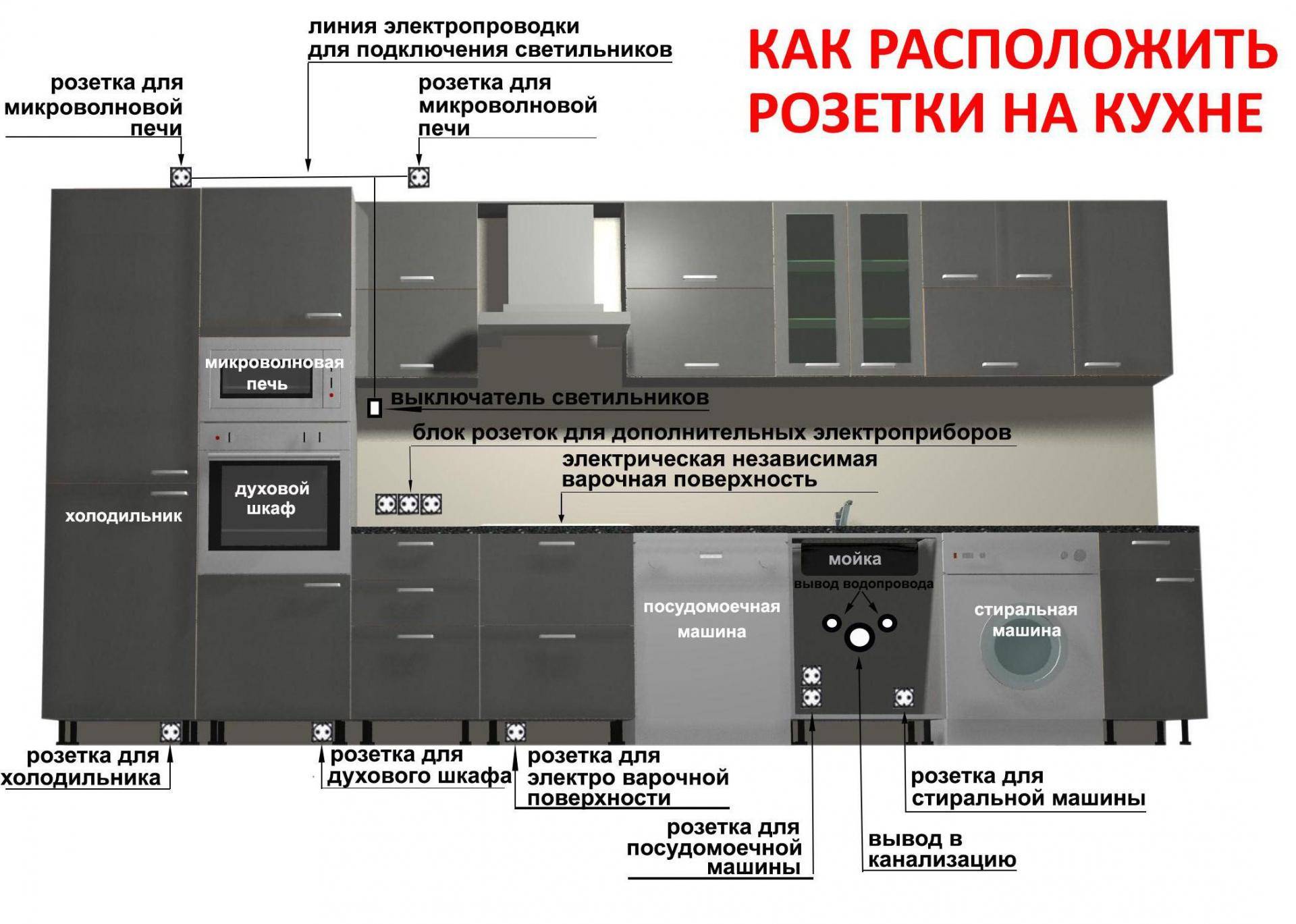

Для подключения крупной техники встраиваемые розетки лучше разместить на расстоянии 1 метра от неё внутри соседней тумбы или шкафчика. Для мелких бытовых приборов (блендера, электрочайника и пр.) розетки монтируются в столешнице или кухонном фартуке. Нельзя встраивать розетки под или над мойкой и плитой: минимально допустимое расстояние между ними — 60 см.

К любой розетке должен быть беспрепятственный доступ в случае неполадок

Подготовка инструментов и материалов

Для установки встраиваемой розетки понадобятся:

  • дрель;
  • сверло-коронка или «балеринка»;

    «Балеринка» в отличие от коронки — универсальный инструмент: она позволяет высверливать отверстия любого диаметра

  • провод (если штатного провода нет или не хватает его длины).

Для резки столешниц из искусственного камня применяются коронки и «балеринки» с алмазным напылением. За неимением дрели используют электролобзик.

Техника безопасности

Перед монтажом розеточного блока линию электропитания, к которой он будет подключаться, необходимо обесточить. При сверлении отверстия, особенно в столешницах из искусственного камня, глаза защищают от осколков очками.

Заключение

Розетки, светильники и выключатели являются основными составляющими любой квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.
