Устройство ламп
Прежде чем приступить к разбору причин, из-за которых лампочка моргает, необходимо разобраться с ее устройством. Ведь знание истоков проблемы позволяет эффективно устранять имеющийся недостаток. Почти все энергосберегающие лампочки имеют схожий принцип работы и устройство. Имеются лишь небольшие отличия. Рассмотрим устройство источника света на примере люминесцентной лампы.

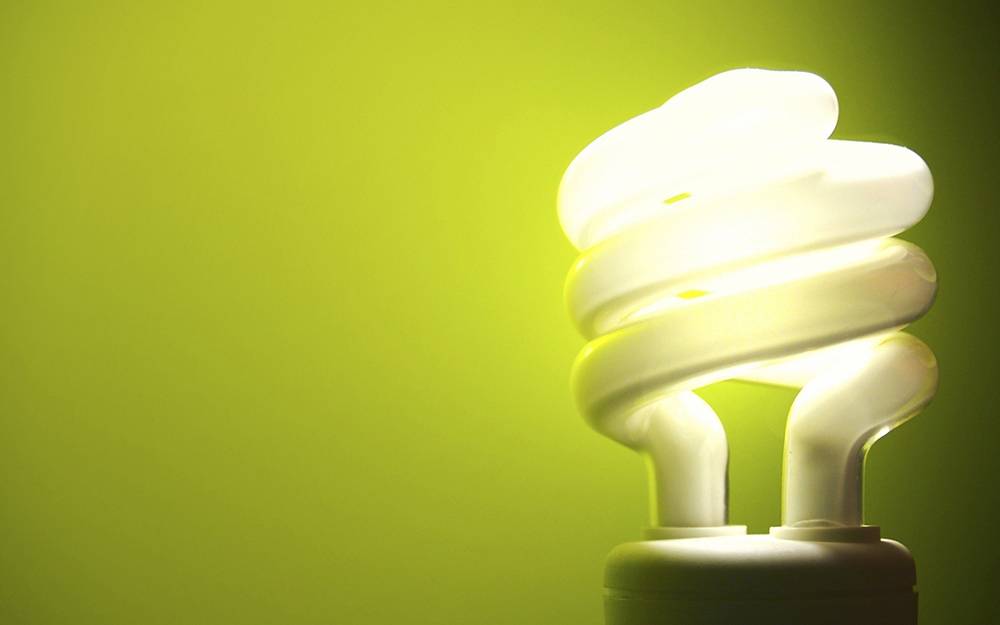

Устройство лампы
Такое устройство позволяет повысить энергосберегающие качества изделия и сделать его более экономичным. В такой лампе ток протекает через диодный мостик, попадая таким образом в цепь. Последняя включает в себя конденсатор, который сглаживает пульсацию выпрямленного тока. На вопрос «почему энергосберегающая лампочка моргает при выключенном свете?» ответ дает конденсатор, так как основная причина возникновения мерцания кроется именно в нем. Лампочка мигает, потому что на конденсатор по какой-то причине поступает ток.
Устранение причин мигания энергосберегающих ламп
Если, покупая лампы, вы во главу угла поставили качество, а не самую низкую цену, то вопрос неисправности энергосберегающих ламп отпадает. Остается искать причину в другом и устранять ее:
- Первый и самый простой способ избавиться от мигания лампы в выключенном состоянии — вскрыть выключатель с подсветкой и разомкнуть цепь, по которой ток поступает к лампочке. Конденсатор перестанет подпитываться и лампа прекратит мигать.
- Второй способ радикальный — поменять выключатель с лампочкой на обычный.
- Третий — компромиссный, т.е. и мигание устраняет и выключатель с подсветкой останется. Небольшой ток, подзаряжающий конденсатор, нейтрализуется путем вкручивания в люстру из 2 или нескольких лампочек 1 лампочки накала. Конечно, это несколько уменьшит экономию электроэнергии, зато позволит отвести ток от конденсатора на накаливание нити. Есть в этом способе еще 1 положительный момент:
- лампа энергосберегающая включается постепенно, а лампа накаливания сразу, значит, люстра засветится быстрее;
- цвет излучения энергосберегающей лампы не всегда комфортен, а в комбинации со светом обычной лампы компенсируется этот недостаток. Глаза, кстати, меньше устанут.
4. Четвертый способ в техническом отношении дублирует 3, только дополнением станет не лампа накаливания, а конденсатор или 2 Вт резистор с сопротивление 50 кОм в качестве шунтирующего элемента. Через него пойдет ток небольшой, но достаточный для того, чтобы лампочка подсветки работала.
Почему мигает выключенная энергосберегающая лампа
Подсветка мигает, если накопленного заряда недостаточно
Самым распространенным и пугающим недостатком использования светодиодов является то, что энергосберегающая лампа мигает при выключенном питании. Подобное «нестандартное» поведение обусловлено тремя основными причинами. Чтобы устранить неполадку, необходимо понять какая из них имеет место.
Подсветка на выключателе
Выключатели и переключатели часто декорируют разноцветной подсветкой. Используют небольшой светодиод или колбу с неоновым наполнителем, которые добавляют функциональности и удобства – механизм проще найти в темноте, если есть дополнительное подсвечивание. Но возникла проблема с мерцанием – на конденсаторе скапливается токовый заряд, который вызывает реакцию в темноте.
Схема работы следующая:
- В момент замыкания цепи электроэнергия перенаправляется на лампу в полном объеме.
- После разъединения контактов ток поступает к светодиоду подсветки, но малая часть скапливается на конденсаторе лампочки.
- Если накопленного оказывается достаточно, после включения люминесцентная лампа начинает мигать.
- Цикл может повторяться, пока поступает электроэнергия, а детали остаются работоспособными.
Проблемы с электропроводкой

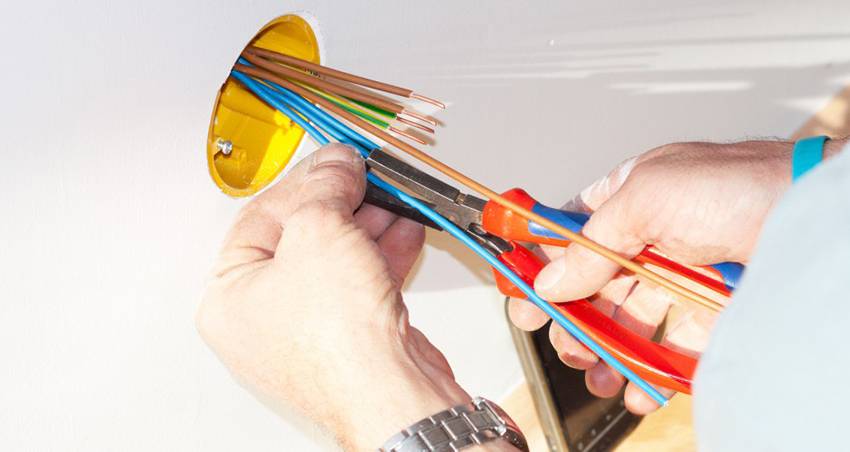

Проверка электропроводки
Еще одна причина – неисправности, возникшие с электропроводкой. При этом источники значения не имеют – устаревшее оборудование, нарушение целостности проводов, ошибки электромонтажа. Распространенный вариант – некорректное размыкание цепи на ноль, а не на фазу. Правильность подключения проверяет мастер. Можно провести исследование самостоятельно, но потребуются определенные знания и оборудование для измерения напряжения (специальный указатель или электроизмерительные клещи).
При работе важно учитывать общее состояние электропроводки. Соблюдение правил и требований безопасности – обязательны
Некачественная лампа
При покупке лампу нужно проверять на целостность и работоспособность
В большинстве случаев причиной неполадки становится дешевое или неисправное оборудование – лампы, светильники, бра, люстры. Желая сэкономить, покупатели приобретают приборы сомнительного качества по наиболее низким ценам. Большая часть таких устройств не соответствует действующим стандартам и ГОСТам. При покупке учитывают следующие моменты:
- цельность упаковки;
- репутация производителя и продавца;
- проверка работоспособности до приобретения.
Для помещений жилого назначения выбирают теплый спокойный свет, нежилого – холодный дневной. Предпочтение отдают компактным люминесцентным приборам, но окончательный выбор делают исходя из конкретной ситуации.
Список возможных причин мигания
Причин может быть несколько. Каждую следует разбирать индивидуально:
- Слабое напряжение в сети, пускорегулирующая аппаратура не может зажечь лампу.
- Неисправная схема запуска лампы, ее надо заменить или вообще выкинуть.
- Сильные скачки напряжения в сети.
- Выключатель с подсветкой, лампа не рассчитана на такое соседство, схема пытается запустить ее, но тока не хватает и она гаснет.
Подсветка на выключателе
В обиход вошли выключатели с подсветкой. Внутри его вмонтирована маленькая лампочка, которая слабо горит в темноте. Ночью с легкостью выключатель можно найти, не шаря по всей стене. Удобно, практично, красиво. Но именно от них и мигает энергосберегающая лампа.
Дело в том, что если лампочка горит, значит малое напряжение питает ее, электроэнергия продолжает поступать в нее. Соответственно, ток поступает в люстру к экономлампе. А поскольку в нее установлена высокочувствительная плата и конденсатор, то она реагирует на этот небольшой ток.
Напряжение само по себе очень маленькое, всего 0,01-0,03 А. Ток такой мощности абсолютно не влияет на нагрузку сети, а электросчетчик его не улавливает. А чувствительная экономка улавливает.Она начинает мигать, готовая зажечься, но достаточной энергии для этого ей не хватает.
Напряжения, проходящего через лампочку выключателя, хватает для слабой подзарядки конденсатора, что бы включить лампу. Он начинает ее зажигать, но больше ему хватает силы. Лампа вспыхивает на несколько секунд и гаснет на некоторое время.
Конденсатор опять под заряжается от малого тока через выключатель, опять происходит вспышка. Так может продолжаться всю ночь. Что бы устранить это неприятное явление следует лампочку из выключателя просто убрать.
Как правило, солидные производители энергосберегающих ламп предупреждают об этом явлении. Поэтому всегда стоит прочесть инструкцию, прежде чем ее купить.
Проблемы с электропроводкой
Еще одна проблема мигания экономламп. Обычно, это бывает по таким причинам:
- Старая электропроводка.
- Влажное помещение.
- Наличие в проводке токов-паразитов.
Если есть знания в этой области, можно попытаться устранить эти причины самим. Но лучше предоставить это дело электрикам. Специалисты проверят электропроводку и устранят причину неисправности.
Сделают это быстро качественно и профессионально. А не знание работы электротока, может привести к нехорошим последствиям.
Низкое качество лампы
Еще одна причина мигания. На данный момент рынок насыщен большим количеством товаров, которые не соответствуют ГОСТу. Поэтому, прежде чем приобрести энергосберегающую лампу, которая к том у же стоит не дешево, стоит узнать изготовителя.
Желательно выбирать солидного производителя, который зарекомендовал себя на рынке ламп. Лучше немного переплатить, нор такая лампа будет служить долго и исправно, чем китайский ширпотреб.
Устраняем проблему
После того, как вы поняли, почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:
- Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
- Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
- Завернуть токи в цепь с меньшим сопротивлением.
- Заменить выключатель на модель без подсветки или поставить другие лампы.
Почему моргает светодиодная лампочка при выключенном свете
Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков вкрутить лампу накаливания.
Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.
Убираем подсветку
В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.
Разбираем выключатель чтобы добраться до крышки
Крышку можно поддеть ногтем или отверткой. Сняв ее, на обратной стороне обнаруживаем плату.
На обратной стороне крышки установлена маленькая плата подсветки
Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель и проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.
Оставляем подсветку, меняя параметры цепи питания
Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).
Подсветка на выключателе может быть собрана так
В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:
- не менее 220 кОм, если подсветка с неоновой лампой;
- не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).
Кроме того? в цепь за сопротивлением встраивается диод 1N4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на рисунке ниже.
Схема усовершенствованной подсветки
Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.
Убираем моргание ламп при выключенном свете
В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…
Создаем параллельно лампе цепь с меньшим сопротивлением
Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой или использовать термоусадочную трубку.
Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.
Тщательно изолируем все участки без изоляции
Есть два способа установить этот резистор: в распределительной коробке или непосредственно на светильнике
Важно только чтобы он подключался параллельно лампе
Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: выводы и корпус резистора не заизолированы — не исключено поражение электрическим током при замене лампы
На те же места подключаете подготовленный ранее заизолированный резистор — это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны.
Ещё раз напоминаем, все эти работы надо проводить с отключенным в щитке питанием.
Выключатель с подсветкой
В большинстве современных выключателей зачастую встречается неоновая или светодиодная подсветка с резистором, которая служит в качестве индикатора для нахождения выключателя в выключенном состоянии в ночное время. Они конечно помогают находить выключатель в темноте, однако в комплексе с тем негативно влияют на запуск лампочки со светодиодами, тем самым уменьшая срок ее службы на 20–30 %.
Дело в том, что при применении выключателя с подсветкой, по факту получается такая электрическая схема как показано на рисунке ниже. В силу того, что светодиодная лампа имеет на входе диодный мост с конденсатором, то через цепочку подсветки будет течь ток, постепенно заряжающий этот входной конденсатор. Зарядившись в достаточной мере для запуска работы драйвера, конденсатор отдает накопленную энергию далее в драйвер лампы, запуская её свечение. Практически сразу свечение прекращается, так как заряд накапливается небольшой, по причине незначительности тока подсветки выключателя. Затем вновь повторяется процесс зарядки входного конденсатора. Визуально этот повторяющийся процесс и выглядит как мигание.
Помимо мерцания, этот негативный фактор значительно сокращает срок службы лампочки, поскольку ни электролитический конденсатор, ни драйвер не рассчитан на подобную эксплуатацию (за исключением случаев применения специально разработанных для этой цели источников света).
Как устранить
Справиться с проблемой можно 4 различными методами:
- Использовать светодиодную лампу с защитой от мерцания;
- Установить дополнительную защиту на лампу, так называемое устройство защиты от самопроизвольного включения;
- Удалить (отключить) светодиодный индикатор выключателя;
- Установить шунтирующее сопротивление (в качестве него может выступать лампа накаливания).
Если 1-й и 2-ой способы не требуют дополнительных комментариев, то 3-й и 4-й необходимо рассмотреть более подробно.
Удаление светодиодного (неонового) индикатора
В зависимости от конструкции, чтоб избавится от моргания светодиодных лампочек необходимо:
- Отключить автоматический выключатель, который питает цепи освещения;
- Проверить отсутствие напряжения;
- Достать механизм выключателя;
- Удалить индикатор путем отключения его кончиков от цепей освещения;
- Установить его на место и проверить работоспособность светодиодной лампы во включенном состоянии.
Также бывают ситуации, при которых конструкция выключателя не позволяет удалить индикатор. В таких случаях Вам поможет следующий метод.
Установка дополнительного сопротивления (шунтирующего резистора)
Если лампа мигает даже после того, как Вы убрали ин6дикатор, тогда Вам нужно впаять шунтирующее сопротивление.
Шунт (шунтирующее сопротивление) — это мощный резистор, который гасит возникающую разность потенциалов (напряжения) на выводах светодиодной лампы. Когда выключатель отключенный.
В большинству случаев его характеристики следующие: мощность — 2 Вт , сопротивление — 50 Ом.
Также к недостаткам данного метода можно отнести выделения большего количества тепла на сопротивлении, в результате чего при отключенном выключателе возникает возможность возгорания. Для этого шунт необходимо либо дополнительно защищать термоусадкой и устанавливать его в распределительной коробке из огнеустойчивого материала или же монтировать параллельно светодиодной лампе в патроне лампы.
Применение лампы накаливания в качестве шунта
Если лампа моргает после выключения, то еще одним наиболее простым способом устранения данной неполадки можно назвать установку самой обычной лампы накаливания в свободное гнездо светильника или люстры.
В данном случае нить лампы накаливания служит в качестве шунта, в результате чего светильник перестает мигать. Для этих целей идеально подойдет маломощная лампа накаливания на 25–40 Вт.
Однако этот вариант довольно редко встречается, поскольку при включении освещения подобные лампы потребляют довольно много электроэнергии, что никак не сочетается с применяемыми светодиодными лампами.
Причины обязательного устранения мигания ламп
Когда свет отключен, а лампочка моргает по ночам, необходимо сделать все, чтобы это не повторялось. Устранить мерцание нужно из-за следующих причин:
- Происходит постоянное нарушение покоя человека.
- Уменьшается срок работоспособности осветительного прибора. В результате этого длительность службы лампы сокращается в разы. И даже расхваленная изготовителем высокая производительность и длительный срок работы не помогут. Средний срок службы светодиодной или люминесцентной лампы составляет почти 10 тыс. часов (плюс/минус еще несколько сотен часов). Такой длительный период работы определяется тем, что светодиод потребляет значительно меньше электрической энергии. Но если лампа будет постоянно моргать, то срок работы составит 4-5 тыс. часов или меньше. Тут важным фактором является и качество лампы, и фирма-производитель.
- Небезопасность для жилого помещения и его жильцов. В любой момент может произойти замыкание электрической сети, что часто провоцирует пожар, воспламенение и возгорание в проводке.
Поэтому, столкнувшись с такой проблемой, нужно попробовать лампу просто заменить и посмотреть, что будет. Если это не помогло, то без наличия специальных навыков и инструментов разбираться с проводкой и электрическим щитком не стоит. Среди основных правил безопасности, которых надо придерживаться, в первую очередь стоит отметить такие, как:
- отключить электрическое питание на щитке, чтобы обезопасить жильцов квартиры или дома;
- вызвать электрика;
- предупредить соседей по лестничной площадке, что наблюдаются подобные проблемы и поэтому будет проводиться ремонт проводки.
Таким образом, мигание лампы после выключения встречается часто. Решить эту проблему возможно, но для этого необходимо установить истинную причину такого явления. Если самостоятельно справиться с последствиями мерцания светодиодного осветительного прибора не выходит, тогда нужно обратиться за квалифицированной помощью.
Как устроены современные энергосберегающие лампы?
Практически все современные энергосберегающие лампы обладают однотипным устройством, представленным несколькими деталями. Видимая часть лампы является газоразрядной трубкой, излучающей свет и соединяемой с корпусом, в котором располагается внутренняя часть. В общих чертах устройство включает в себя:
- Пускорегулирующее устройство с предохранителем и соединительными проводами. Маркировка отражает уровень мощности, напряжение питания и цветовую температуру осветительного прибора, а предохранитель защищает элементы платы от выхода из строя при скачках напряжения.
- Электронную плату, отвечающую за процесс запуска и свечение осветительного прибора без мерцания.
- Корпус на основе негорючих современных пластиков с закрепленной в верхней части, стандартной колбой, которая является запаянной с двух сторон трубкой. Внутренняя часть трубки заполняется специальной смесью на основе ртутных паров и аргона.
Устройство энергосберегающей лампочки
На внутреннюю часть колбы наносится слой люминофора, поэтому в процессе термоэлектродной эмиссии испускается поток электронов, а состав преобразует ультрафиолет в видимый свет. Тип люминофора полностью отвечает за показатели световой температуры в пределах 2700-6500K. Цокольная часть оснащается контактами и резьбой, посредством которой лампа вкручивается внутрь патрона светильника.
Внутренняя часть осветительного прибора представлена круглой печатной платой с высокочастотным преобразователем, который нивелирует моргание, а сам прибор оснащается специальным пускорегулирующим устройством с очень эффективной помехозащитной системой.
Мерцание при включенном выключателе
Выяснить, почему мигает светодиодный прожектор, легко. Достаточно его включить и рассмотреть светодиод. Чтобы защитить глаза от ярких вспышек, нужно использовать темное стекло:
- Все кристаллы соединены последовательно золотыми проводками и светятся синим оттенком.
- В рабочем состоянии они нагреваются и передают тепло на пластину из металла.
- Если один из кристаллов гаснет, контакт между проводами разрывается и цепь перестает работать.
Есть две причины, по которым светодиодная лампа может мигать во включенном состоянии. Это недостаточное напряжение в сети и некачественный блок питания. Иногда место соединения кристалла и провода временно замыкает. Прожектор начинает моргать периодически или постоянно, затем восстанавливается. Определить такую неисправность сложно.
Слишком низкое напряжение в электросети
Светодиодный элемент имеет два типа мерцания: низкочастотный и высокочастотный. Диапазон сетевого тока изменяется с частотой до 50 раз в секунду. Его называют синусоидовым. Если в электросети слабое напряжение, то происходит мигание светодиодных ламп во включенном состоянии. Это проблема чаще всего наблюдается в деревнях и некоторых районных кварталах. Электричество поступает слабо, и напряжение в розетке не превышает 200 В. Что делать:
- Чтобы светодиодная лампочка работала стабильно и без перебоев, она должна быть оснащена качественным драйвером. Для жителей таких районов подойдут модели ламп с напряжением 180-250 В.
- Иногда пониженное напряжение проявляется, если устройство включается с помощью диммера. Если включить его не полностью, модели, не поддерживающие работу с диммером, начнут мерцать. Чтобы устранить проблему, нужно увеличить мощность. Для этого регулирующую ручку поднимают до номинального напряжения.
- Любой электроприбор будет плохо работать и быстро выйдет из строя с неустойчивым напряжением в сети. Установленный резистор мощностью в несколько кВт обеспечит стабильное напряжение в сети.
- Если мигают лампочки 12 В, которые подключаются к блоку питания, это может происходить из-за нехватки мощности. Чаще всего это проблема возникает в точечных светильниках, когда вместо галогенных моделей ставят светодиодные лампочки. Здесь идет параллельное соединение, из-за которого получается дополнительная нагрузка и возникает просадка напряжения.
Watch this video on YouTube
Проблема изделия низкого качества
Если светодиод оснащен плохим блоком питания, то он не сможет достаточно сглаживать выпрямленное напряжение в сети. Когда пульсация света происходит с маленькой амплитудой, то для человека это может быть незаметным. Но слишком большое мерцание, которое происходит каждый день, воздействует на сетчатку глаз, принося им большой вред. Прибор с пульсацией более 20% влияет на умственную деятельность и трудоспособность. С таким освещением нельзя читать и работать на компьютере:
- В России существуют допустимые нормы КП, которые регулируются СанПин 2.2.1/2.1.1.1278-03. Поэтому производители изделий на каждой упаковке указывают коэффициент пульсаций. Но изделия китайских производителей имеют неточные данные. Чаще всего КП, указанные на упаковке, превышают цифру в несколько раз.
- Если было куплено изделие неизвестного производителя, то можно попытаться самостоятельно изменить технические характеристики прибора. Чтобы лампочка работала без мерцания, заменяют сглаживающий конденсатор. Цоколь устройства открывают, находящийся внутри конденсатор меняют на аналогичную модель большей емкости.
Все неполадки светодиодных ламп можно устранить самостоятельно. Главное — установить причину мигания и определить, каким методом лучше избавиться от проблемы.
Почему при выключенном выключателе может светиться светодиодная лампа
Почему микроволновка работает, но не греет — все причины
Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома
Что делать если телефон перестал заряжаться от зарядки — основные причины
Как подключить провод к одноклавишному выключателю?
Как заменить люминесцентную лампу на светодиодную?
Заключение
В интернете ходят упорные слухи, что мигание энергосберегающих ламп оказывает негативное влияние на здоровье человека. Мнительных людей, которые верят в этот миф можно успокоить: никакой взаимосвязи между морганием лампы и организмом человека быть не может. Соответственно и оказать какое-либо влияние на здоровье моргающая лампа не может. Единственное, что может моргающее изделие, это раздражать своим постоянным мерцанием. Днём этот эффект практически незаметен, зато ночью в квартире можно наблюдать слабую иллюминацию. Далеко не всем это придётся по вкусу.
Но дело даже не в этом. Как уже упоминалось, каждая энергосберегающая лампа рассчитана на определённое число включений. Постоянное мерцание может на порядок снизить срок службы изделия. Учитывая, что экономичные лампочки стоят намного дороже обыкновенных, нужно стараться полностью использовать их рабочий ресурс. Иначе ни о какой экономии не может идти речи.
Надеемся, что эта информация помогла вам найти ответ на вопрос: почему при выключенном выключателе моргает энергосберегающая лампочка.
