Что такое кессон и для чего он нужен?
Кессоном называется герметичная емкость. Изначально они использовались для проведения работ под водой, позже сфера их применения значительно расширилась. В частности такие изделия стали использовать для защиты оголовка скважины.
Чаще всего владелец предполагает круглогодичную эксплуатацию автономного водопровода. Однако делать это в условиях резкого годового перепада температур очень сложно.
Кессон защищает оборудование от неблагоприятных внешних воздействий
Летняя жара и сильные зимние морозы существенно осложняют эксплуатацию скважины. При отрицательных температурах вода, поступающая с глубины, непременно замерзнет и испортит, а в худшем случае и разорвет насосное оборудование.
Для бесперебойного функционирования скважины владельцу необходимо обеспечить стабильную положительную температуру для ее оголовка. Для этой цели и используется кессон.
Он представляет собой герметичную емкость, которая заглубляется в землю и фиксируется на обсадной колонне. При дополнительном утеплении устройство защитит скважину от низких температур. Кроме того, герметичная емкость не пропускает внутрь грунтовые и сточные воды, которые могут повредить чувствительные к влажности приборы.
Чтобы кессон полноценно выполнял свои функции, его нужно грамотно установить. На рисунке представлена схема установки конструкции
Помимо этого кессон представляет собой оптимальное место для монтажа насосного оборудования. Здесь оно будет надежно защищено не только от попадания грунтовых вод, но и от насекомых и грызунов, которые могут испортить приборы.
Закрытый кессон ограничивает нежелательный доступ посторонних к оголовку. Кроме того, внутри конструкции можно разместить все необходимое для эксплуатации скважины оборудование:
- Системы очищения и фильтрации, обратного осмоса.
- Насосный аппарат.
- Трубопроводы и запорную арматуру, в том числе с пневматическим или электрическим приводом.
- Автоматику, отвечающую за управление насосом и всей водопроводной системой.
Кессон представляет собой емкость с горловиной, закрывающейся люком. Высота конструкции обычно составляет не менее двух метров, поскольку обсадная труба входит внутрь конструкции на глубине 1-2 м.
Геометрия изделий также разнится. В сечении они могут быть круглыми или четырехугольными. В первом случае их диаметр не должен быть меньше 1 м, иначе человеку будет очень сложно поместиться внутри камеры
Важно правильно выбрать размеры кессона
Галерея изображений
Фото из
Устройство кессона проводят для разных целей. Заглубленная в землю емкость может только защищать оголовок скважины от вандалов
В построенном ниже уровня сезонного промерзания грунта кессоне можно разместить насосную систему с гидробаком, реле давления и фильтрами
В основном кессоны сооружают для глубоких скважин с погружными насосами
Однако кессон бывает полезен и для обустройства неглубоких выработок. За счет его глубины можно увеличить максимальную глубину подъема насоса
Расположение в кессоне оголовка скважины
Установленная в кессон насосная система
Кессон для глубокой скважины
Поверхностный насос установлен в кессон
Слишком маленькая конструкция будет неудобна для размещения оборудования и проведения обслуживания и ремонта. Большая камера обойдется неоправданно дорого. Снаружи кессон чаще всего утепляется.
На дне емкости выполняется отверстие, в которое заводится обсадная труба. В боковых стенках размещаются технологические отверстия для прокладки электрических кабелей и подведения водопроводных труб. Кроме того, внутри кессона устанавливается лестница, особенно удобен раскладной вариант.
Форма кессона может быть любой, важно, чтобы она была удобной для размещения оборудования и не мешала проводить обслуживающие работы
Пластиковый кессон для скважины — нюансы монтажа
Установка кессона из полимерных материалов состоит из следующих операций:
В земле выкапывают яму по размерам кессона с таким расчетом, чтобы между его стенками и дном оставался зазор примерно в 200 мм.
Дно ямы утрамбовывают и заливают цементно-песчаной стяжкой по горизонтальному уровню толщиной не менее 100 мм, предварительно заложив укрепляющую арматуру или фрагменты сетки.
Очень многие фирмы пренебрегают этой процедурой для ускорения работ, ведь для высыхания стяжки требуется определенное время, в зависимости от погодных условий и состояния грунта примерно 1 — 2 дня. Если монтаж кессона проводят в зимнее время или при повышенной влажности грунта от близко подходящих к поверхности верхних и грунтовых вод, на дно укладывают бетонную плиту.
Стоит отметить, что при проведении процедуры заливки стяжки под дно резервуара в большинстве случаев отпадет необходимость заливать ее внутрь камеры для получения жесткого пола.
Стяжка или бетонная плита для многих моделей кессонов одновременно являются якорем. К ним привязывают резервуар через имеющиеся в его конструкции сквозные отверстия.

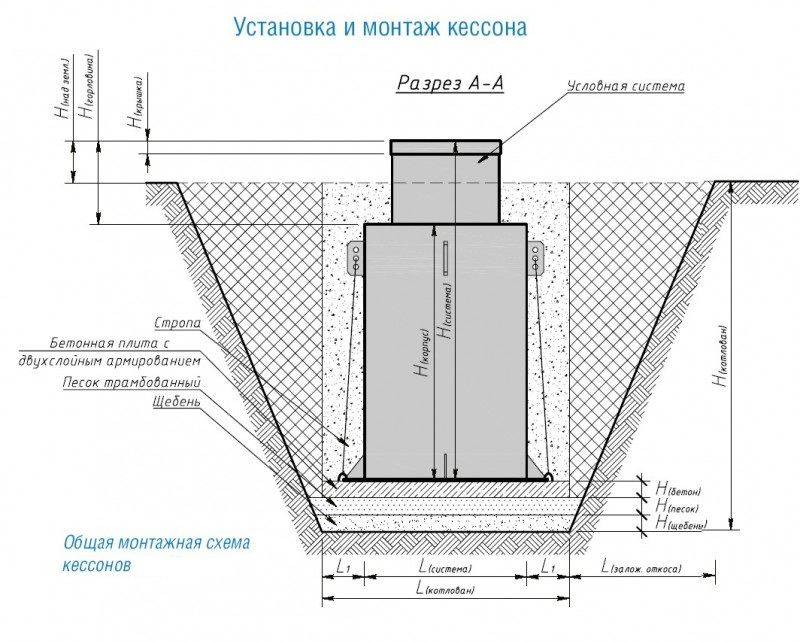

Рис. 9 Схема установки полимерного кессона
Установленный на поверхности кессон готовят к монтажу. В вырезанное в дне отверстие помещают гермоввод в виде муфты с двумя зажимными кольцами. Если используют изделия из полипропилена, в нем сверлят отверстия для монтажа переходных отрезков на водопровод и трубу для полива огорода. Затем при помощи экструдера вставленные трубные фрагменты оплавляют горячей полипропиленовой массой, полученной от расплавленного ПП-шнура.
Точно также при помощи экструдера можно герметизировать проходящие через кессон из полиэтилена низкого давления отрезки ПНД-трубопровода. В этом случае в прибор помещают полиэтиленовой шнур, температура расплавления которого составляет 220 °С.
Если в дне емкости отсутствует гильза для посадки на обсадную колонну, в ней прорезают сквозное отверстие подходящего размера и одевает специальную муфту (гермоввод).
Муфта состоит из двух стальных колец, соединяемых болтами, и помещенного между ними резинового рукава. При закручивании болтов внутреннее кольцо сжимает буртик рукава, и он плотно облегает трубу обсадной колонны вместе со сквозным отверстием.
Второй вариант герметизации обсадки — использование переходной резиновой муфты, которую закрепляют на обрезанном патрубке встроенной в кессон гильзы и трубе обсадки. Для прижима герметизирующего рукава используют металлический хомут.
После монтажа всех необходимых отводов на кессонном резервуаре его одевают на выходящую из земли (стяжки, плиты) трубу обсадной колонны.
Рис. 10 Экструдер для пайки полиэтилена низкого давления и полипропилена, принцип его действия
Предварительно, перед рытьем ямы под кессон, можно выкопать траншеи для прокладки водопроводной магистрали в дом или другие хозяйственные постройки.
При рытье канав важно соблюдать некоторый уклон в сторону скважинного источника, обеспечить прямолинейное расположение трубопровода. Если по каким-либо причинам водопроводная магистраль проходит выше глубины промерзания грунта, которая в среднем составляет полтора метра, ее утепляют жесткой скорлупой из пенопласта или полиуретана
Если по каким-либо причинам водопроводная магистраль проходит выше глубины промерзания грунта, которая в среднем составляет полтора метра, ее утепляют жесткой скорлупой из пенопласта или полиуретана.
Большинство фирм используют для утепления труб пористые полиэтиленовые трубки, польза от которых стремится к нулю, если не к отрицательному показателю. Их теплоизолирующие свойства резко снижаются после сдавливания грунтом и напитывания мелкоячеистой оболочки водой.
Пластиковый кессон для скважины: цена, советы по приобретению
Российские производители в зависимости от размеров рабочей камеры (диаметр/высота) предлагают следующие ценовые категории (в руб.):
- 1000/1500 — 20-32 тыс.;
- 1250/2000 — 35-45 тыс.;
- 1550/2500 — 50-90 тыс.;
- 2080/2500 — 110-210 тыс.
Представленный перечень дает возможность понять, насколько ощутимо влияют размеры емкости на ценовую политику производителей. Поэтому, прежде чем приобретать укрытие для скважины, нужно знать количество точек потребления и достаточный объем жидкости, гарантирующий бесперебойную работы бытовых приборов. На основании этого определить, какая аппаратура понадобится для таких целей и какую площадь укрытия необходимо задействовать для ее размещения.
Классификация
В первую очередь кессоны отличаются формой и используемыми материалами. Самыми распространенными являются приспособления в форме цилиндра. Но, для определенных задач производители выпускают устройства также в форме квадратов и прямоугольников. Однако в обустройстве скважин на частных участках они применяются редко.
Цена пластикового кессона зависит в первую очередь от размеров. Важным фактором также является наличие дополнительных функций и устройств. Модели отличаются эксплуатационными характеристиками, от чего тоже зависит стоимость.
Также существуют модели из металла. Есть оборудование из кирпича или бетона. Их монтаж обычно обходится дешевле, но из-за необходимости гидроизоляции сэкономить не получается.
Кессон может быть выполнен из разных пластиков, что также влияет на стоимость. Наиболее популярными являются модели из полипропилена и полиэтилена.
За счет пластичности и других свойств пластик способен стабильно функционировать многие годы даже в сложных условиях. На этапе производства в материал добавляют различные присадки, повышающие долговечность и эксплуатационные характеристики.
Виды кессонов и их характеристики
Камера из бетонных колец или кирпича
Камеру из бетона выбирают чаще, чем из других материалов, т. к. она долговечная и прочная.
Ее можно сделать 2 способами:
- Железобетонные кольца располагаются на подготовленной основе. Когда достигается нужная высота, сверху них размещается плита с крышкой. В этом случае не нужно заранее делать котлован, как при установке камеры из пластика или металла.
- Самостоятельная заливка камеры. Сначала следует сделать основание камеры для формирования стенок. После этого делают основание для перекрытия.
Конструкции, изготавливаемые из кирпича, также можно обустроить двумя способами:
- Выкопать котлован, его размер должен быть больше размера резервуара. Когда будут сформированы стены кессона, нужно засыпать грунтом пустоты, которые образуются между стенами камеры и котлована.
- Засыпка грунта не проводится. Роют котлован, равный размеру будущей камеры, формируют кирпичные стены. В этом случае могут образоваться пустоты, в которых будет скапливаться дождевая вода.
https://www.youtube.com/watch?v=LTEi5o6GCFI
Преимущества этих конструкций:
- прочность и долговечность — бетон противостоит механическим воздействиям, поэтому на стенках резервуара не появятся трещины;
- большая масса — в случае повышения уровня воды камера не всплывет.
К недостаткам резервуаров из бетона и кирпича относится:
- плохая теплоизоляция;
- проседание камеры;
- поглощение материалами влаги.
Металлический кессон
Представляет собой ящик, в стенах которого находятся втулки с резьбой, необходимые для проведения коммуникаций. Такие резервуары чаще всего делают из нержавеющей стали.
Преимущества и недостатки металлического кессона.
Преимущества камер из металла:
- гибкость, прочность — риск появления трещин минимальный;
- долгий срок службы — металлические камеры служат в среднем 50 лет;
- большая масса — наделяет конструкцию устойчивостью, грунтовым водам не получится выдавить кессон на поверхность;
- герметичность — если конструкция правильно обустроена, то она не будет пропускать грунтовую и дождевую воду.
Недостатки:
- подвергается коррозии;
- обладает высокой теплопроводностью;
- высокая стоимость.
Пластиковый кессон
Является самым современным видом резервуара. Для его изготовления применяются полиэтилен, стеклопластик, полипропилен.
Производят емкости с помощью:
- экструзионной сварки — чтобы сформировать прочный шов, применяется горячий воздух;
- ротационного формования — отсутствуют швы, емкости получаются литыми.
Преимущества таких резервуаров:
- устойчивость к коррозии — пластик не подвергается коррозии, емкость не нужно обрабатывать антикоррозийными средствами;
- герметичность — кессон надежно защищен от попадания влаги, поэтому не требуется гидроизоляция конструкции;
- высокая жесткость — увеличивает прочность емкости;
- низкая теплопроводность — резервуар не нуждается в утеплении.
К недостаткам можно отнести то, что эти резервуары:
- подвержены деформации;
- обладают плавучестью.
Достоинство пластикового кессона.
1 Назначение и устройство
Пластиковые кессоны для скважины Тритон, Rodlex и Alta представлены в виде герметического цилиндра. Он выполнен с применением таких материалов, как бетон, металл или пластик.
Пластиковые кессоны для скважины Тритон, Rodlex, Alta, а также устройства с похожей модификацией в глубину могут достигать более двух метров. Кессон для скважины из пластика спроектирован таким образом, что на дне цилиндра находится устье скважины.
Пластиковые кессоны для скважины Тритон, Rodlex, Alta и прочие разновидности представленных конструкций, во всех своих комплектациях снабжаются специальным люком.
Благодаря его наличию обеспечивается полноценный доступ к скважине для того, чтобы производить ее монтаж или другие виды работ. Для обеспечения бесперебойной и эффективной работы трубопровода необходимо учитывать все нюансы эксплуатации данного агрегата.
Известно, что при снижении температуры ниже нуля вода подвергается замерзанию. В большинстве случаев водоносные горизонты располагаются несколько ниже уровня линии промерзания грунта.
Кессон пластиковый для скважины, прямоугольного типа
Однако насосное оборудование всегда находится на поверхности и очень часто подвергается вредоносному воздействию низких температур.
Под воздействием холода насосное оборудование подвергается замерзанию, что приводит к некорректной его работе, и с большой долей вероятности – к поломке.
Помимо этого из-за замерзания лопается водопроводная магистраль, что приводит к полной остановке работы водоснабжающей системы и выходу ее из строя.
С целью исключения таких печальных последствий производится монтаж и установка пластикового кессона Тритон, Rodlex, Alta или других аналогичных конструкций от альтернативных производителей.
Пластиковые кессоны для скважины Тритон, Rodlex и Alta представлены в виде хорошо утепленных емкостей большого размера, которые оборудованы утепленной крышкой для того, чтобы проводить монтаж или разные виды обслуживающих работ.
Практически все виды таких изделий и конструкции таких производителей, как Тритон, Rodlex и Alta устроены одинаковым образом. Производство данных изделий происходит быстрыми темпами, потому приобрести кессон из пластика можно в любом специализированном магазине. Кессон из пластика вмещает в себя следующие элементы и механизмы:
- Насос для выкачки воды;
- Фильтры грубой очистки;
- Запорную арматуру;
- Манометры;
- Автоматику;
- Бак расширительного типа.
Пластиковые кессоны для скважины Тритон, Rodlex и Alta можно не ставить в случае, если она располагается на небольшом расстоянии от хорошо отапливаемой постройки.

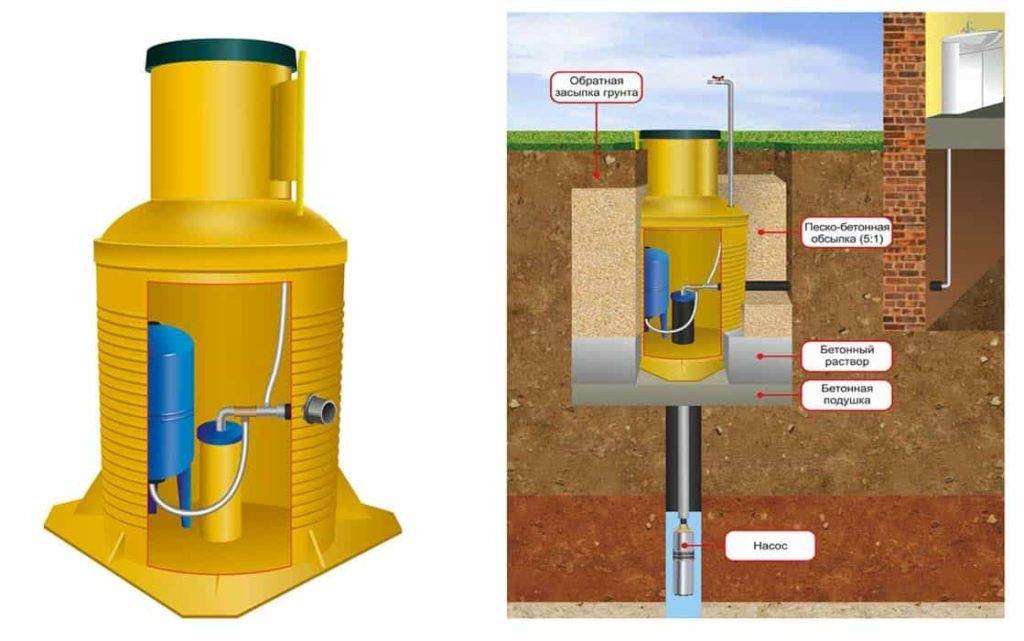

Кессон пластиковый, для скважины, в разрезе
Тогда доступ ко всем элементам системы будет свободен, и монтаж изделия производить не будет нужно. Стоит отметить, что при этом в несколько раз увеличится общий уровень шума от работающего агрегата.
В любом случае, производство и монтаж изделий от таких производителей, как Тритон, Rodlex и Alta полностью оправдывает себя. Кроме того, устройства Тритон, Rodlex и Alta зарекомендовали себя как надежные и прочные изделия, которые пользуются достаточно большим спросом среди большинства потребителей.
К слову, кессон имеет вполне демократичную цену ввиду того, что его производство не очень энергозатратно. При снабжении скважины кессоном Тритон, Rodlex или Alta обсадная труба погружается в него на глубину равную 1-2 метрам.
Это вполне обеспечивает эффективную защиту обсадной трубы во время резкого понижения температуры. Некоторые конфигурации кессона включают в себя патрубок, который может применяться для полива растений.
Монтаж патрубка несложен, и в большинстве случаев эта деталь выводится на грунтовую поверхность. Исходя из своих конструктивных особенностей и прямого предназначения, кессон при установке обеспечивает оптимизацию при установке насосного оборудования и прочих узлов водоснабжения.
Одна из главнейших функций устройства – предотвращения обледенения оборудования и замерзания воды внутри трубопроводной магистрали. Кроме того изделие эффективно защищает скважину от попадания в нее грунтовых вод. На лицо значительная экономия места, ведь в кессоне может поместиться насосная станция, гидроаккумулятор и прочее оборудование.
Как самостоятельно изготовить кессон
Чтобы сделать своими руками, для начала необходимо определиться с материалом, параметрами системы.
Монолитная конструкция из бетона
Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.
Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).
Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.
Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий
Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой. Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку
Да и оборудование будет удобно размещено
Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.
Конструкция кессона монолитного из бетона.
Работа проводится следующим образом:

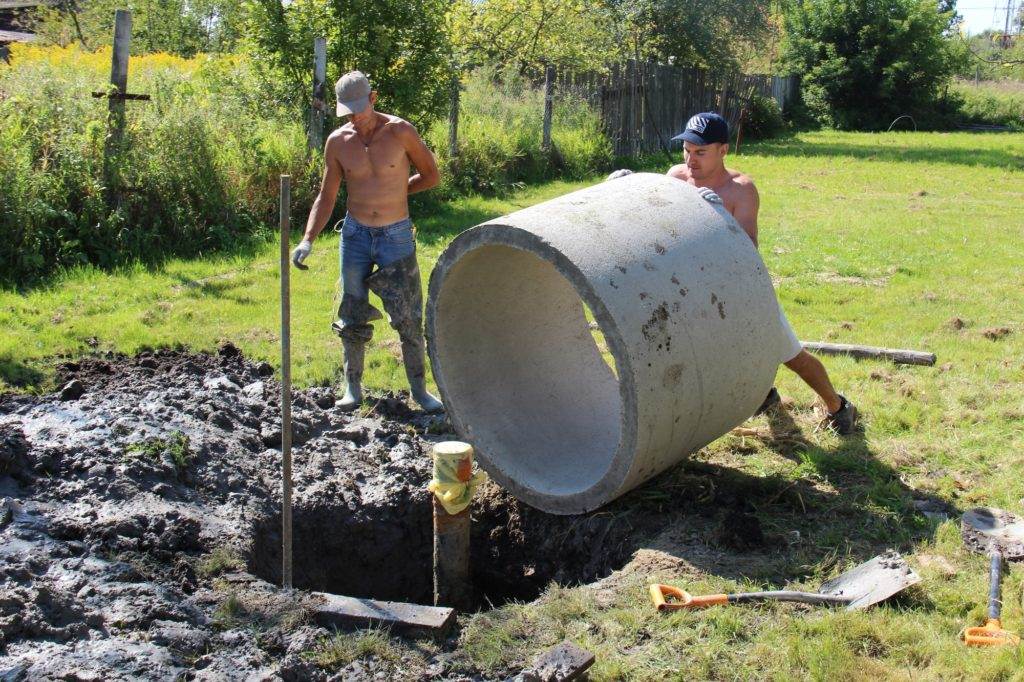

Скважинная система из бетонных колец предусматривает следующее:

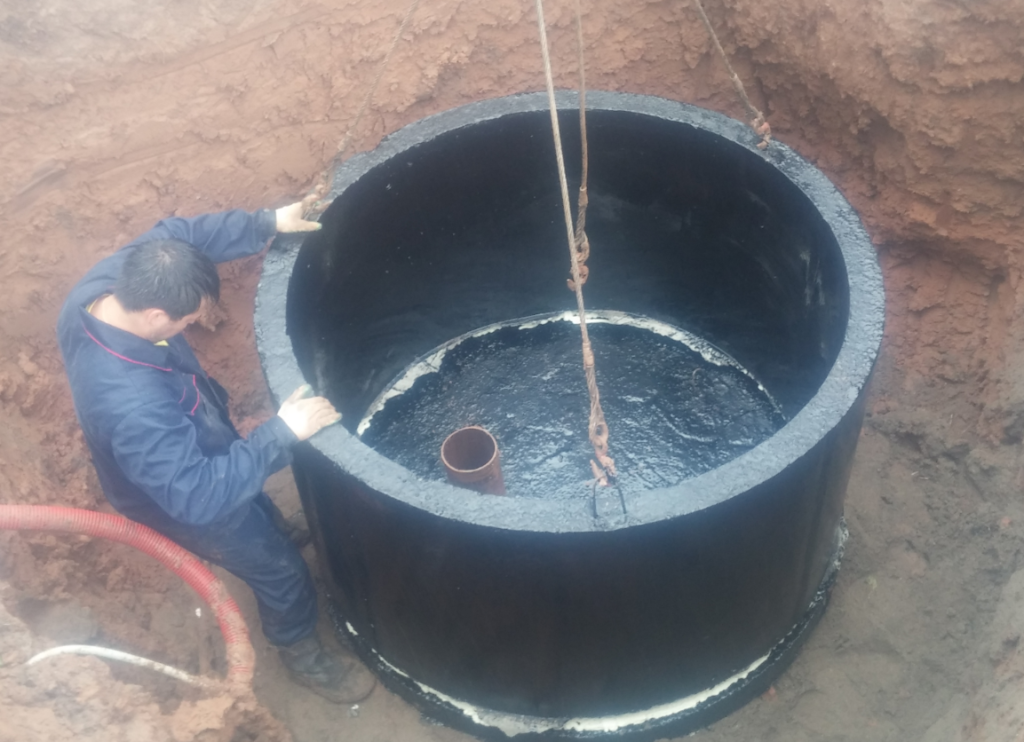

Из бетонных колец кессон для скважины.
Герметичная емкость из металла
При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.

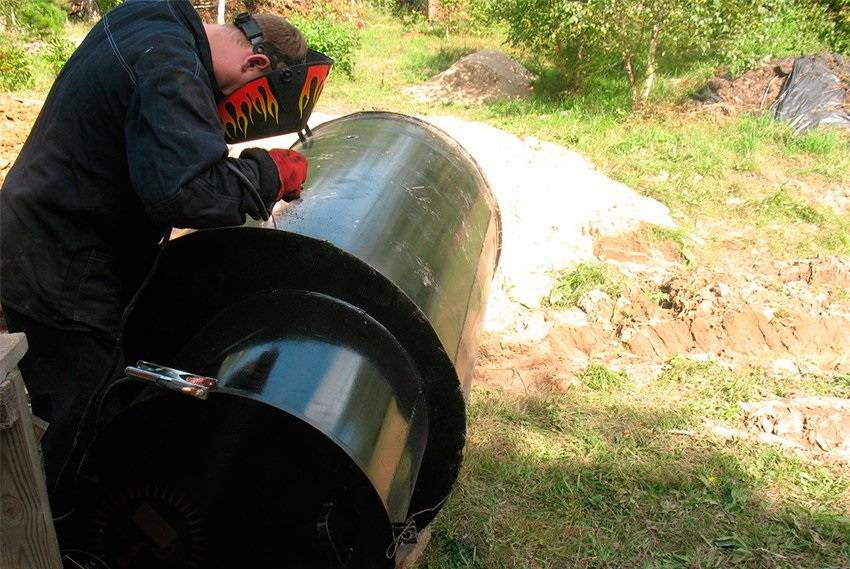

Стальные кессоны своими руками
Металлические кессоны можно собрать только на сварке, для обеспечения герметичности. В качестве материалов используют листовую углеродистую, покрытую кузбасским лаком, или нержавеющую сталь толщиной 3–10 мм. Перед работой нужно определиться с размерами, прорисовать будущую конструкцию (с отверстиями, рёбрами жёсткости, ступнями, строповочными петлями и при возможности её детализировать для удобства изготовления. В качестве рёбер жёсткости можно использовать уголок, швеллер или косынки.
Если вы сможете недорого приобрести трубу диаметром 1–1,5 м нужной длины, она послужит отличной основой создания цилиндрического кессона. Самостоятельно из листов проще сварить резервуар с квадратным основанием.
На первом этапе изготовления производится раскрой листов для днища стен и верхней части кессона, включая откидывающуюся крышку. Так как лист достаточно толстый, ручным инструментом его резать очень сложно, резать сваркой или ножовкой по металлу долго. Хороший вариант: попросить порезать металл при покупке согласно размерам вашей конструкции.
Земляные работы ничем не отличаются от предыдущих вариантов. Самостоятельно опустить тяжёлую конструкцию в котлован невозможно, вам потребуется аренда спецтехники или устройство блока, тяга от автомобиля и помощник, направляющий кессон на предназначенное ему место.

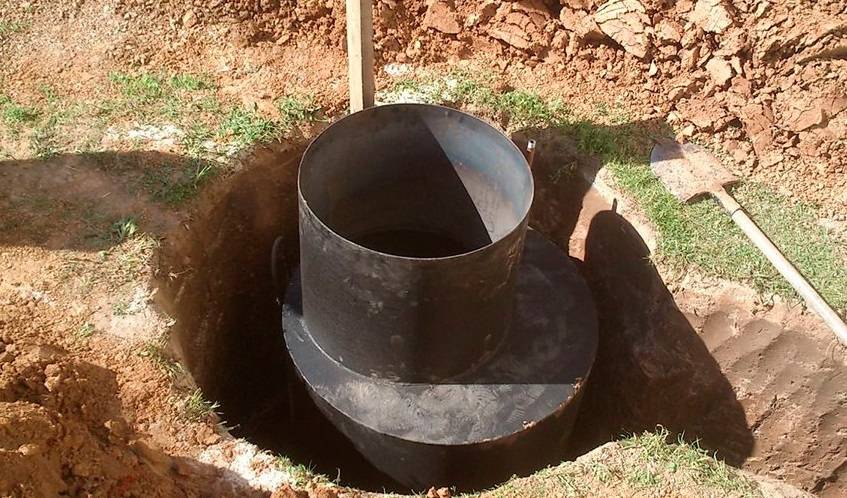

После установки металлоконструкции на опорную плиту, сквозь отверстия в стенах подсоединяется водопровод, все стыки завариваются, крышка утепляется. Полость между кессоном и земляными стенами нужно засыпать песком, а сверху уложить плодородную почву.
Как выбрать кессон
На протяжении нескольких десятилетий кессоны возводили из кирпича или бетонных колец. Эти конструкции можно возвести своими руками, без привлечения сварщиков, монтажников. Для кессона этого типа требуется надежное основание, способное выдержать вес бетонных колец или кирпича. Необходимость заливки фундамента увеличивает стоимость проекта. Среди преимуществ бетонных конструкций:
- высокая прочность;
- устойчивость к воздействию пучинистых грунтов;
- низкая цена используемых материалов.
У конструкций из бетона и кирпича есть важные недостатки:
- высокая гигроскопичность – вода впитывается, выше точки промерзания она замерзает и разрушает конструкцию;
- грунтовые и талые воды постепенно разрушают швы кладки, проникают в кессон. Это может привести к загрязнению источника, загрязнению канализационными стоками;
- необходимость дополнительной гидроизоляции с применением дорогих битумных материалов увеличивает стоимость обустройства, делает его не рентабельным;
- срок эксплуатации в агрессивных условиях снижается до 20-30 лет, что меньше продолжительности службы скважины.
Бетонные конструкции требуют дополнительного утепления, это увеличивает расходы.
Металлические конструкции изготавливают из стали, толщиной 3-4 мм. Внутренняя и внешняя поверхность обрабатывается антикоррозийными составами. Выпускает емкости цилиндрической и прямоугольной формы. Цилиндрические модели лучше сопротивляются давлению грунта при его подвижках и имеют больший срок службы. В прямоугольных емкостях больше полезного пространства для монтажа водоподъемной техники. Эти модели рекомендуется устанавливать на участках с глубоким залеганием грунтовых вод или при выполнении обустройства скважины, рассчитанной на 3-4 потребителей.
Основные достоинства стальных конструкций:
- устойчивость к давлению грунта;
- срок эксплуатации до 50 лет;
- высокий уровень герметичности;
- быстрый монтаж;
- устойчивость к воздействию насекомых;
- не всплывают при повышении уровня грунтовых вод.
Недостатки – требуется спецтехника для монтажных работ, высокие требования к качеству сварных швов и антикоррозийной защиты.
Изделия из пластика устойчивы к коррозии, среди других достоинств:
- высокая герметичность;
- хорошая комплектация – внутренние полки для монтажа гидробака, автоматики, удобная лестница;
- срок эксплуатации – 50-70 лет;
- высокая биостойкость;
- небольшой вес – возможен монтаж с привлечением малогабаритного манипулятора или ручных приспособлений;
- герметичная стыковка с обсадной трубой с помощью обжимной муфты.
Недостатки пластикового кессона:
- высокая цена;
- иногда всплывают при повышении уровня почвенных вод;
- при ремонте скважины могут не выдержать вес тяжелой спецтехники.
Емкости из пластика необходимо фиксировать к бетонному основанию, а прочностные характеристики увеличивают заливкой пескоцементной смеси по периметру. Это увеличивает расходы. При выборе моделей из полимеров, преимущество отдается емкостям с толщиной стенки 20-40 мм и дополнительными ребрами жесткости.
Преимущества по ряду технических параметров у емкостей из листовой стали. Эти конструкции наиболее часто используют для скважины, установленной на приусадебном участке или на даче. Для транспортировки емкостей привлекают малотоннажные автомобили или легковые машины с прицепами. Монтажные работы ведут с помощью маневренных манипуляторов. Это позволяет обустраивать скважину на ограниченном пространстве, организовывать доставку техники в зону плотной застройки.
Монтажные работы
Нюансы монтажа насоса в скважину.
Заменяющий кессон скважинный адаптер – это быстроразъемное байонетное соединение. Его стационарная часть фиксируется в отверстии на стенке обсадной трубы. Этот элемент представляет собой патрубок с резьбой и фланцем фигурной формы. Фигурный фланец имеет посадочное гнездо с пазами и отполированной плоскостью. Резьбовой патрубок вставляется в отверстие обсадной трубы изнутри. Плоскость адаптера, прилегающая к стенке трубы, имеет повторяющую ее цилиндрическую поверхность. Снаружи на резьбовую часть надевается ответная шайба, также выполненная с цилиндрической поверхностью. Компенсация разности диаметров и уплотнение соединения достигается установкой по обе стороны стенки трубы толстых резиновых прокладок. Внутренняя надевается до опускания адаптера внутрь скважины. Внешняя – при фиксации.
Подвижная часть адаптера – это отвод, один из выводов которого снабжен фланцем, являющимся ответной частью байонетного соединения, а другой имеет внутреннюю резьбу для подсоединения муфты подающей трубы скважинного насоса. Резьбовой вывод в установленном состоянии смотрит вниз. При этом вверху оказывается глухая монтажная бобышка, с помощью которой выполняется дистанционная установка элемента в посадочное гнездо стационарной части адаптера. Привалочная плоскость фланца подвижного элемента имеет проточку с уплотнительным кольцом для герметизации байонетного соединения. Кольцо лучше зафиксировать в пазу клеем для уплотнений, чтобы оно не потерялось при манипуляциях.
Инструкция по установке скважинного адаптера.
Отверстие для установки скважинного адаптера выполняется дрелью с установленной коронкой. Края отверстия зачищаются шарошкой. На конце припасенного отрезка трубы длиной 2,5-3 м метчиком нарезается наружная резьба по диаметру резьбы в бобышке адаптера. Обе части адаптера соединяются, и через верхний открытый торец обсадной трубы узел опускается внутрь, а его резьбовой вывод продевается в отверстие. Внутреннее уплотняющее кольцо должно быть одето. На просунутый в отверстие резьбовой конец надевается наружное уплотняющее кольцо, шайба с цилиндрической поверхностью, стационарная часть адаптера фиксируется к трубе затягиванием гайки по наружной резьбе. На резьбовом выходе имеется и внутренняя резьба, к которой присоединяется обжимная муфта горизонтального участка трубопровода. Все резьбовые соединения должны паковаться лентой ФУМ или другими уплотняющими материалами.
После установки стационарной части подвижная вынимается на поверхность. К ее нижнему концевику закрепляется обжимная муфта и напорный трубопровод необходимой длины. На другой конец трубы через вторую муфту присоединяется погружной насос с установленным обратным клапаном.
К насосу привязывается страховочный трос из нержавеющей стали и подключается питающий кабель. Узел от развязывания фиксируется хомутом. Насос с трубой, тросом, кабелем и подвижной частью адаптера опускается в скважину. Установленная в бобышку вспомогательная трубка позволяет дистанционно соединить две части адаптера. Чтобы предотвратить прикипание частей адаптера и увеличить долговечность уплотнительного кольца, контактную поверхность подвижной части нужно обработать силиконовой смазкой.
Вспомогательную трубу лучше не выкручивать, а оставить в бобышке. Это облегчит последующее обслуживание адаптера, а также обслуживание или замену насоса.
Верхушка обсадной трубы и вспомогательная монтажная трубка обрезается болгаркой на необходимую высоту, которая при необходимости скрыть размещение скважины может быть ниже уровня грунта. Маскировка оголовка может предотвратить кражу насоса.
На обрезанный и зачищенный конец трубы надевается герметичная крышка скважины. Кабель и трос выводятся через гермовводы. Кабель в гофре опускается в траншею и подвязывается скотчем к горизонтальному трубопроводу.
Кессон — что это такое
Так называется герметичная конструкция, которая предназначена для защиты скважины от негативных внешних факторов (низкой температуры и ее перепадов, осадков, загрязнений). Закрытая камера редко устанавливается на поверхности, т.к. в этом случае невозможно защитить от промерзания. Рекомендуется заглублять сооружение в грунт. Часто камера полностью располагается под слоем земли, на поверхности остается лишь верхняя часть, где предусмотрен лаз (горловина).
Благодаря погружению кессона из пластика в почву ниже уровня ее промерзания исключается вероятность обледенения коммуникаций. Температура грунта на такой глубине не опускается ниже 0°С. Это позволяет эксплуатировать скважину в любое время года без подготовки к использованию в условиях низких температур. Дополнительно к этому конструкция может утепляться теплоизоляционными материалами.
Еще одной функцией герметичной камеры является возможность предотвращения поломки насосного оборудования. Это достигается благодаря защите от промерзания, в результате скважина и оборудование могут использоваться даже в суровых условиях эксплуатации. С этой целью герметичная камера применяется, если техника располагается непосредственно возле .
Подобные сооружения могут использоваться и для решения других задач, например их задействуют для обустройства погребов. В данном случае конструкция не должна иметь отверстий в днище. Она располагается под слоем грунта и используется для хранения продовольственных запасов.
Всё о монтаже и подключении
Чтобы кессонная камера хорошо выполняла свои защитные функции, а также прослужила максимально долго, при её монтаже нужно соблюдать ряд правил. Перед началом работ следует тщательно обдумать схему подведения внешнего трубопровода.
Нужно учесть пути прокладки других подземных коммуникаций, глубину залегания грунтовых вод и уровень промерзания почвы зимой. Особенности установки также зависят от конструкции кессона и от материала, из которого он изготовлен.
Монтаж кессона из бетонных колец
Бетонные кольца – многофункциональные изделия, которые широко применяются для устройства водоносных, канализационных, коммуникационных колодцев. Перед началом установки, кольца нужно обмазать снаружи влагозащитным составом – специальной мастикой, битумом, либо оклеить листовой гидроизоляцией.
Монтаж колец производится двумя способами:
- Укладкой на поверхность земли необходимого количества колец, вокруг оголовка скважины. Их число выбирается в зависимости от проектной глубины кессона для скважины. Кольца устанавливаются друг на друга, а сверху накрываются бетонной крышкой. Далее производится выборка грунта изнутри будущей кессонной камеры, в результате чего кольца, под собственной тяжестью углубляются. Когда опустятся на нужную глубину, обсадная труба обрезается так, чтобы выступала над дном получившейся камеры на 0,5-1 м. Дно кессона бетонируется, либо засыпается крупным гравием, а верхняя крышка и стенки утепляются.
- Второй вариант предусматривает иной процесс монтажа. Изначально вокруг скважины роется котлован необходимой глубины и диаметра. Выступающая часть обсадной трубы срезается до нужного уровня, чтобы она незначительно выступала над дном камеры. И лишь после этого производится укладка железобетонных колец на дно ямы. Стыковочные швы тщательно заделываются цементным раствором и промазываются влагозащитной мастикой. Последним шагом камера утепляется, и засыпаются грунтом наружные пазухи.
Сложность при установке бетонных колец может заключаться лишь в необходимости использовать кран. Аренда строительной спецтехники увеличивает стоимость работ, и она не всегда сможет свободно проехать к месту обустройства скважины на приусадебном участке.
Монтаж металлического кессона
Металлические конструкции также отличаются большой массой, поэтому для их монтажа придётся использовать подъёмный кран или лебёдку. Изначально выкапывается котлован необходимой глубины и габаритов. Дно его выравнивается, и на нём обустраивается основание в виде бетонной заливки, либо песчано-гравийной подушки.
Перед началом установки металлический кессон снаружи тщательно обрабатывается гидроизоляционными составами во избежание коррозии. После установки на место, его стенки и крышку рекомендуется утеплить во избежание излишних теплопотерь.
Монтаж пластикового кессона
Процесс установки уже готовых полимерных кессонов в общих чертах схож с монтажом металлических камер. Порядок действий здесь тот же, за исключением необходимости обустройства гидроизоляции. Ещё одна особенность пластиковых кессонных камер – возможность их выдавливания из земли при пучении грунта.
Поэтому, для увеличения массы, дно их заливается бетоном, либо засыпается песчано-гравийной подушкой. Для закрепления лёгкой конструкции в грунт, также используются «якоря» в виде арматуры, забитой в землю.
Полимерно-песчаные модификации имеют сборную конструкцию, состоящую из нескольких элементов. Крепятся они друг с другом при помощи шип-пазовых соединений. Установка их друг на друга точно такая же, как и при монтаже бетонных колец. После окончания монтажных работ, к установленному кессону подводится внешний трубопровод, верхний край обсадной трубы обрезается по нужному уровню, и на него ставится оголовок.
