Пескоструйный аппарат (пескоструй): компоненты, безопасность и эксплуатация, как изготовить

Гидропескоструйка

Гидропескоструйная обработка может производиться регулярно в обычных гаражных условиях или на площадке, с использованием также обычных СИЗ. Кузова старых автомобилей после очистки гидропескоструем вполне пригодны под покраску; удаление площадки или мастерской от указанных выше объектов – от 50 м. Гидропескоструй задействуется без компрессора от портативной автомойки или бытовой «брызгалки» для окон и витрин

Поэтому гидропескоструйной обработке следует уделить особое внимание

Схема устройства гидропескоструйной установки с приводом от портативного моечного аппарата дана слева на рис.:

Схема устройства гидропескоструйной установки и простая насадка для гидропескоструйной обработки

Чертеж простейшей насадки из деталей водопровода для гидропескоструя – справа; на врезке – ее внешний вид. Принцип действия эжекционный. Однако такая насадка с одними мойками работает, с другими – нет, а пределы регулировки плотности струи и расхода абразива и с подходящим приводом недостаточны. Причина – косая сосредоточенная подача абразивовоздушной смеси в эжектор.

Стабильно работает с любыми авто- и бытовыми моечными установками насадка с коаксиальной подачей воды и абразивовоздушной смеси. Напр., насадка, чертежи которой даны на рис., первоначально разработана для автомойки Кёрхер. Но она годится и для любой другой с резьбой под штатный наконечник G1/4”. А если штатная посадка другая, то достаточно сделать присоединительное гнездо под нее (см. поз. 1).

Чертежи универсальной гидропескоструйной насадки для портативных моечных аппаратов

Как сделать гидропескоструйную насадку к портативной автомойке, см. также ролик:

Пескоструйный аппарат: принцип работы

похоже на конструкцию краскопульта

Вот, по сути, и весь принцип работы агрегата. Исходя из этого, изготовить пескоструй будет не сложно. Однако, для его работы необходим компрессор. Он обеспечивает подачу воздуха под необходимым давлением. Поскольку изготовить такое устройство будет весьма затруднительно, рекомендуем его просто купить в специальном магазине. При покупке ориентируйтесь, что его мощность должна быть не меньше 3 КВт, а также он должен иметь систему принудительного охлаждения.

Виды пескоструйных агрегатов

Человек, который собирается своими руками собрать пескоструй должен знать как можно больше об этих инструментах, в том числе о его видах. Различают:

• всасывающие модели, которые используются для несложных работ по очистке поверхностей. Их отличает то, что воздух сначала забирает песок из емкости, а затем подает в сопло. Этот вариант легко собирается своими силами.

• пескоструйки вакуумного типа отличает возможность многоразового использования песка: выброшенный через сопло, он вновь засасывается в контейнер через специальную камеру и вновь идет в работу.
• пескоструйки пневматического типа. Они имеют огромные мощности и давление в емкости, так как рассчитаны на обработку запущенных деталей или большой по площади поверхности. Аппараты такого типа можно даже не пробовать собирать самому.

Необходимые детали для сборки пескоструйного аппарата своими руками

подходящую емкость для песка

Обратите особое внимание на выбор сопла. Недорогие детали недолговечны, поскольку изготовлены из чугуна или керамики

И уже через несколько часов более менее интенсивной работы они придут в негодность. При покупке сопла отдайте предпочтение моделям из бора или карбида вольфрама. Они рассчитаны на сотни часов работы.

Также для сборки пескоструйки вам понадобятся:

• зажим цанговый;
• штуцеры к шлангам;
• рукав газовый длиной пять метров и диаметром 10 мм внутри;
• усиленный резиновый шланг с диаметром внутри 14 мм и длиной 2 метра;
• краны шаровые S 111;
• пятисантиметровый кусок трубы ДУ 15 для водопровода с резьбовым соединением и заглушкой (это будет горловина);
• еще кусок такой же трубы с тремя бочатами;
• фумлента для герметизации соединений.

Приступаем к сборке пескоструйки

Начнем с подготовки выбранной емкости. Если в баллоне раньше был пропан, то его остатки необходимо выпустить, и только после этого спилить горло. Пропустить внутрь шланг и компрессором прокачать баллон, чтобы при сварочных работах не произошло воспламенения. Баллон, в котором был фреон, не требует предварительной подготовки.

В подготовленной емкости друг напротив друга делают отверстия: на месте крана диаметром, подходящим для трубы, и на дне диаметром 1 см 2 мм. Привариваем отверстия и вот горловина готова. Снизу к отверстию привариваем трубу, следим за герметичностью. Баллон ставим на треногу или на колеса для устойчивости и перемещения.

Далее, монтируем остальные детали: на резьбовые концы труб наматываем фумленту для герметичности и прикручиваем краны. Устанавливаем штуцеры на тройник и в один сразу вкручиваем шланг 14-миллиметровый, а во второй сначала вставим медную трубку, а потом шланг.

К оставшемуся штуцеру подсоединяем шланг и закрепляем его хомутом. С противоположной стороны устанавливаем ёмкость для абразива, на конец шланга прикрепляем цанговый зажим, в который закрепляем сопло.

На вход для подачи воздуха устанавливаем тройник и кран с баллоном для песка. Первый выход с тройника подсоединяется к компрессору, а второй к ёмкости.

Видео пескоструя своими руками более подробно ознакомит вас с процессом сборки.

При соблюдении всех рекомендаций в итоге получается аппарат, мало чем уступающий заводским моделям.

Описанный выше аппарат рассчитан на довольно интенсивную работу. Если же вам нужно очистить небольшую поверхность, то можно собрать совсем простой инструмент, состоящий из пластиковой бутылки, шарового клапана и тройника. Понадобится также корпус от краскопульта, который необходимо расточить под диаметр сопла. После соединяем штуцеры и рукоятку. Имейте в виду, что такого приспособления надолго не хватит.

Как сделать своими руками

Как сделать самодельный автомобиль

При наличии всех исходных комплектующих и выборе правильной схемы сборки самостоятельно изготовленный пескоструйный аппарат практически не будет уступать фабричным образцам по своим возможностям.

Для изготовления пескоструйного аппарата своими руками потребуются следующие детали и материалы:

• газовый или фреоновый баллон (в качестве емкости для песка);
• компрессор;
• шаровые краны;
• отрезок водопроводной трубы (диаметром 2 дюйма) с резьбовой заглушкой на одном конце;
• 15-миллиметровые стальные тройники;
• армированный шланг;
• форсунка;
• резиновые шланги для подачи воздуха;
• штуцера;
• средство герметизации резьбовых соединений (например, фум-лента).

В первую очередь нужно освободить баллон от остатков газа, после чего выкрутить из него вентиль.

Совет! Чтобы исключить возможность пожара или взрыва, нужно выкачать из баллона воздух с остатками газа с помощью компрессора.

В подготовленном баллоне высверливаются два отверстия: 12-миллиметровое в донной части – для подачи абразивной смеси из баллона, второе, двухдюймовое – на месте снятого вентиля. К верхнему отверстию приваривается отрезок водопроводной трубы для загрузки абразивного вещества в пескоструйный аппарат. В середине трубы сверлится отверстие, к нему приваривается труба в 15 мм, на свободном конце которой нарезается резьба и монтируется шаровой кран и тройник. К нижнему отверстию приваривается тройник для соединения баллона с компрессором и распылителем.

Баллон оснащается ножками или упорами, которые обеспечат устойчивость в процессе работы, также возможен вариант изготовления единой рамы с колесами для баллона и компрессора, чтобы обеспечить мобильность готового устройства.

Компрессор для пескоструйного аппарата может быть как покупным, так и изготовленным кустарно из подходящих комплектующих, например, из пневматического привода грузового автомобиля, электродвигателя и ресивера. Главное, чтобы нагнетатель имел мощность не менее 3 КВт и подавал воздух с производительностью около 500 литров в минуту.

Еще одним узлом будущего пескоструйного аппарата, к которому предъявляются высокие требования, является распылитель. Форсунка отвечает за конфигурацию абразивной струи, которая обеспечит наилучшее удаление посторонних веществ с поверхности очищаемой детали. Серийно изготавливаемые инжекторы выполнены из стали, покрытой слоем карбида вольфрама или бора, что гарантирует высокую износостойкость. Если возможность приобрести готовую форсунку для пескоструйного аппарата отсутствует, можно выточить ее на токарном станке или сделать самостоятельно из автомобильной свечи зажигания.

Примечание! Под воздействием абразивного потока самодельные пескоструйные форсунки быстро приходят в негодность, поэтому при интенсивном использовании аппарата заранее обеспечьте запас сменных форсунок.

Далее, основные части пескоструйного аппарата соединяются между собой: резиновый шланг от компрессора прикручивается к свободному концу верхнего тройника. Верхний тройник соединяется воздушной магистралью с нижним. К последнему свободному отверстию нижнего тройника прикручивается один конец металлизированного рукава, с другого конца рукава устанавливается форсунка для распыления абразивной смеси. В процессе сборки резьбовые соединения уплотняются фум-лентой.

Подробную информацию об устройстве самодельной пескоструйной установки из газового баллона можно посмотреть на следующем видео:

После пробного запуска для проверки надежности конструкции и герметичности соединений самодельный пескоструйный аппарат готов к использованию.

• Яндекс Навигатор для Андроида: где скачать, как установить и пользоваться
• Как подобрать песок для пескоструйного аппарата
• Цены на оборудование для шиномонтажа
• Сколько нужно вложить, чтобы открыть шиномонтаж

Купить или изготовить самодельную пескоструйную камеру?

Для обитаемой пескоструйной камеры ответ будет отрицательным: слишком много следует учесть в процессе проектирования и изготовления установки. Тем более, что профильный сектор рынка изобилует различными предложениями, адаптированными под желаемую производительность, и итоговые энергозатраты. Например, цена обитаемой пескоструйной камеры напорного типа, согласованной с индивидуальными требованиями заказчика стартует от 1,8…2,0 млн. руб.

В комплект такого оборудования входят:

1. Корпус (он может быть из профилированной стали, либо из сэндвич-панелей).
2. Шлюз, снабжаемый распашными двухстворчатыми воротами (в камерах проходного типа аналогичный узел имеется и с противоположной стороны).
3. Решётчатый настил, внизу которого расположены системы уборки отработанного песка на базе пневматических отсосов.
4. Вентиляционная система, рассчитываемая под определённый воздухообмен.
5. Системы управления и освещения зоны производства работ.
6. Один или несколько постов абразивно-струйной очистки.
7. Защитная экипировка рабочих.

Обычно в стандартную комплектацию также включаются системы механизированного открывания шлюза и ворот, дополнительные боковые двери в стенках корпуса, рельсовые пути с тележкой (для объектов, которые не могут перемещаться самостоятельно) и т. д.

Электросхема для дистанционного управления пескоструйной камерой напорного типа

Производители редко предоставляют подобную опцию, считая, что в обитаемых камерах она используется редко. Между тем, в СТО, где одновременно может выполняться несколько подобных работ, для каждой камеры потребуется оператор. Производительность пескоструйной очистки однотипных объектов можно значительно увеличить, предусмотрев для объёмных камер систему дистанционного выключения энергетических установок — компрессора, вентиляторов, транспортёра уборки отходов и т. д.

Комплект такого дистанционного управления учитывает все типовые операции, которые требуются для нормального функционирования пескоструйных установок напорного типа. Она состоит из следующих элементов:

• впускного клапана;
• выпускного клапана;
• электронного блока управления, предусматривающего некоторые функции защиты зоны обработки;
• аккумуляторной батареи (АКБ) от любого автомобиля.

Схема дистанционного управления монтируется на базе пневмопривода. Для срабатывания этой схемы рабочий нажимает клавишу дистанционного управления, после чего воздушный поток от компрессора открывает впускной клапан, одновременно перекрывая выпускной клапан. В результате внутри напорной камеры создаётся избыточное давление, достаточное для выполнения пескоструйной очистки. Управляющее реле имеет один нормально замкнутый и один нормально разомкнутый контакт, что обеспечивает быстрое (не более 1…1,5 с) срабатывание элементов электросхемы для пескоструйной камеры.

При сбросе давления реле отключает привод управления постами пескоструйной очистки. Дальше, при желании, схема может быть соединена с элементами управления открывания ворот и шлюзов камеры.

Пескоструйная камера своими руками

Сложность работ по изготовлению пескоструйной камеры эжекторного типа существенно меньше. Вначале разрабатывается техническое задание (что, в каком объёме, и по какой технологии будет очищаться). Далее, чертежи установки, по которым можно судить о функциональных возможностях камеры. Размеры, указываемые на чертеже, должны соответствовать площади свободного места в мастерской, где будет устанавливаться пескоструйная камера.

Учитывая мощность имеющегося компрессора (а она обычно не превышает 6…8 кВт), объём внутреннего пространства камеры не должен превышать (ширина×глубина×высота) 800×500×500 мм, при этом на передней панели обычно предусматривается скос под углом в 45°, для удобства работы. В передней панели (изготавливаемой из прозрачного ударопрочного пластика) должны быть одно или два отверстия, предназначенные для манипуляций с пескоструйным пистолетом. Корпус изнутри обшивается технической резиной, а в его донной части устраивается решётчатый настил или выдвижной лоток с патрубком для сбора отработанной смеси.

Для сборки камеры потребуются:

• Сопло (его лучше приобрести, чем изготовить своими руками: из-за отсутствия подходящих материалов стойкость наконечника окажется весьма низкой);
• Регулировочный шаровый кран, который будет управлять расходом песчано-воздушной смеси;
• Крепёж с надёжными уплотнительными элементами;
• Пескоструйный пистолет.

Виды пескоструев

Такие устройства можно разделить на несколько видов в соответствии с их функциональными особенностями.

1. Баковые. По своей конструкции они сходны с обыкновенными краскопультами. Бачок таких устройств наполняется не краской, а мелкозернистым песком. Пистолеты такой конструкции довольно тяжёлые за счёт веса ёмкости для песка. Применяются подобные модели пескоструйных пистолетов в автомастерских для очистки кузовных и других поверхностей автомобилей.
2. Шланговые. Имеют в своей конструкции два шланга. Один из них используется для подвода сжатого воздуха, а второй для подачи абразивного вещества. Такие устройства подходят для проведения работ в строительстве, а также для матирования стекла промышленным методом.
3. Камерные. Такие пистолеты предназначены для всевозможной обработки небольших поверхностей стеклянных, керамических или металлических изделий, помещаемых в специальную изолированную пескоструйную ёмкость — камеру. Её размеры определяются формой и параметрами таких устройств.
4. Бескамерные. Остальные пистолеты для пескоструя относятся к аппаратам открытого типа, не имеющим камеру в своём составе.

Читать также: Машиностроительные станки на общую сумму 6 125

Сборка своими руками

Покупка пескоструйной камеры удовольствие не из дешевых. К счастью, сегодня любой человек сможет самостоятельно изготовить такое оборудование, сэкономив значительное количество средств. Разработать техническое задание можно самостоятельно, но и приобрести его не составит труда. После этого создаются чертежи, с помощью которых можно будет увидеть функциональные возможности камеры. Необходимо учесть размер камеры, предусмотреть место, где она будет установлена.

Пескоструйная камера своими руками

Для любого мастера будет настоящей гордостью сделанная пескоструйная камера своими руками. Чертежи также можно приобрести либо самостоятельно разработать, что более приветствуется, так как учитываются все нюансы и факторы

К основным моментам, на которые следует обратить внимание, являются отверстия, с их помощью будет производиться манипуляция с пескоструйным «пистолетом», а также техническая резина – ею рекомендуется обшить корпус. Внутри устанавливается решетчатый настил и патрубок, который будет собирать отработанную смесь

Камера для пескоструйной обработки собирается из следующих элементов:

• Регулировочного шарового крана. Он необходим для управления расходом песчано-воздушных смесей.
• Пескоструйного «пистолета».
• Крепежа со специальными уплотнительными элементами.
• Сопло – специальная насадка в виде конуса, находящаяся на конце трубки. Именно оно регулирует выходящие абразивы. Возможно, проще будет купить уже готовую деталь, чем изготовлять ее самостоятельно.

Соединив все элементы воедино, мастер получит отличную пескоструйную камеру, идеально подходящую для его помещения.

Сборка пескоструя из газового баллона

Самая простая конструкция для самостоятельной сборки – самодельный пескоструй напорного типа из газового баллона. Потребуются такие элементы:

• краны шаровые – 2 шт.;
• газовый баллон;
• кусок трубы, из которого изготавливается воронка для наполнения камеры песком;
• тройники – 2 шт.;
• рукава с проходом на 14 и 10 мм, соответственно используемые для передачи воздуха от компрессора и вывода смеси;
• хомутики для прикрепления рукавов;
• фум-лента, предназначенная для уплотнения резьбовых соединений частей аппарата.

Для того чтобы собрать пескоструйку, необходимо выполнить действия в следующем порядке:

1. Подготовка бака. Из баллона следует удалить все содержимое, очистить внутреннюю поверхность с применением неабразивных моющих средств и дождаться ее высыхания.
2. Проделывание отверстий в баллоне. Верхнее будет использоваться для засыпания песка – его размер должен соответствовать диаметру выбранной трубы. Нижнее отверстие предназначено для подсоединения крана.
3. Установка крана. Регулятор можно приварить намертво либо накрутить через трубу-переходник.

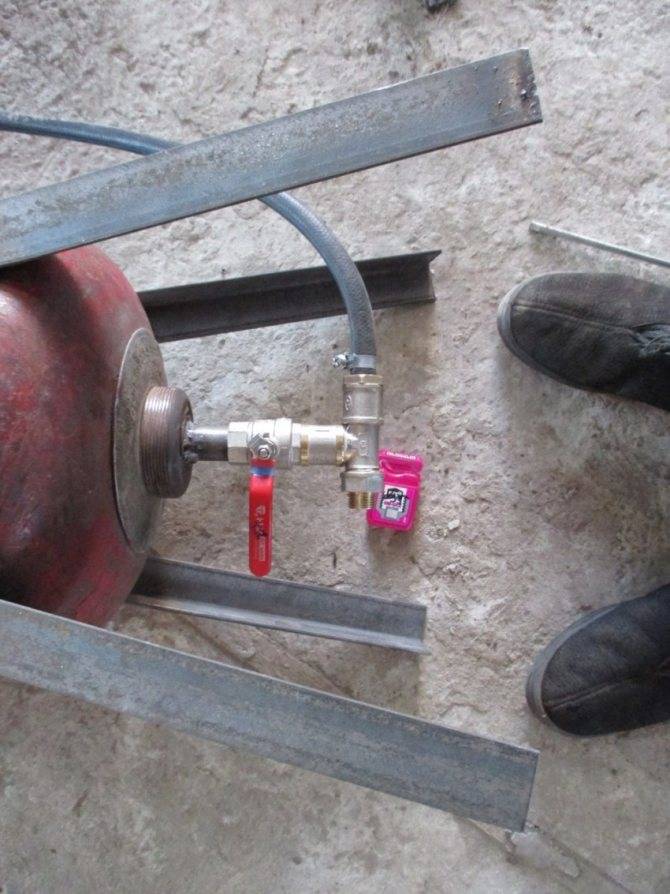

4. За краном ставится тройник и смесительный блок. Для уплотнения резьбового соединения используется фум-лента.
5. На вентиль баллона монтируется кран, за которым устанавливается тройник.

На завершающем этапе следует позаботиться о мобильности устройства – приварить колеса либо рукоятки для перемещения. Для повышения устойчивости к пескоструйке, изготовленной своими руками, привариваются опоры из уголка, кусков арматуры, трубок.

Затем соединяются элементы для создания каналов подачи и выброса смеси:

• на находящийся внизу тройник и баллонный вентиль ставятся штуцеры;
• рукав проходом 14 мм для притока воздуха размещается между смесительным блоком и тройником;
• к незанятому ответвлению тройника с фитингом подключается нагнетательная установка;
• к оставшемуся выходу нижнего тройника подсоединяется рукав для готовой смеси.

Для обеспечения герметичности на трубу для заполнения баллона песком следует установить навинчивающуюся крышку.

Как пользоваться пескоструем

Очистительный агрегат довольно прост в использовании. Инструкция по применению пескоструя выглядит так:

1. Оборудование устанавливают на твердой поверхности и осматривают для своевременного выявления дефектов и видимых неисправностей.
2. Проверяют комплектность устройства и удостоверяются, что рукав для подачи абразива не перекручен и не изогнут под острым углом.
3. Пескоструйный аппарат подключают к компрессору и устанавливают рабочее сопло в соплодержатель.
4. Через специальное сито в резервуар установки засыпают песок или другой абразив.
5. Рукав с соплодержателем берут в руки и направляют на обрабатываемую поверхность под углом 80-90 градусов.
6. Открывают шаровой кран и подают в установку сжатый воздух, а затем добиваются нужного состава абразивной смеси, открывая и закрывая специальные затворы.

Согласно инструкции по эксплуатации пескоструйного аппарата, по окончании работы необходимо снять со шланга сопло и снова включить оборудование. От остатков абразива очищают площадку или помещение, защитную одежду и шлем, а также сам рукав устройства. На финальном этапе перекрывают подачу воздуха к установке и сбрасывают давление в резервуаре.

Пескоструйный агрегат является потенциально опасным устройством. При его использовании необходимо соблюдать правила, позволяющие снизить вероятность получения травм:

1. Взаимодействовать с очистительными установками могут только совершеннолетние операторы, прошедшие базовый курс обучения и ознакомленные с инструкцией по эксплуатации конкретного агрегата.
2. Правильно работать с пескоструем разрешается только в хорошем самочувствии, при ясном сознании и хорошей концентрации внимания. Нельзя включать установку в состоянии алкогольного опьянения.
3. Оператор аппарата открытого типа должен надеть защитную маску или шлем с качественным воздушным фильтром, а также плотную спецодежду и перчатки из жесткой ткани, устойчивые к истиранию.

Включать пескоструйное оборудование нужно в отдалении от работающих электроприборов и проводки. Если нарушить это правило, в первом случае частицы абразива могут забиться вовнутрь посторонних устройств и вывести их из строя, а во втором — повредить изоляцию токопроводящих кабелей и вызвать короткое замыкание.

Проводить работы с пескоструем нужно в просторном помещении с возможностью легкой уборки

Принцип работы

Основные элементы пескоструйной установки:

• компрессор — устройство для создания повышенного давления воздуха;
• ресивер — служит для накопления воздуха под давлением;
• пистолет — через него подается воздушно-абразивная струя;
• емкость для абразива — в нее засыпается рабочая смесь;
• система автоматики — контролирует уровень давления рабочей смеси в момент подачи ее на пистолет;
• система контроля — обеспечивает работу компрессора, может дополняться модулем аварийного отключения компрессора при возникновении экстренной ситуации;
• соединительные шланги — подбираются по диаметру в зависимости от мощности аппарата, служат для подачи воздуха;
• кабель — соединяет аппарат с источником электропитания.

Принцип работы пескоструйной машины прост и понятен: компрессор создает необходимое давление воздуха, затем воздух подается на пистолет; в пистолет одновременно подается абразив, который, смешиваясь с воздухом, выбрасывается под большим давлением на обрабатываемую поверхность. Частицы абразива ударяются о поверхность, сбивая с нее загрязнения и одновременно полируя ее.

Основные компоненты и принцип работы пескоструйного аппарата

По принципу работы пескоструй схож с краскопультом, который использует для распыления лакокрасочных материалов. Основной элемент установки — компрессор, создающий необходимое давление. Благодаря этому, песок поступает в основную магистраль, откуда переходит в сопло и вырывается наружу. Абразив на большой скорости ударяется об обрабатываемую деталь, благодаря чему происходит ее очистка.

Основные компоненты пескоструя:

• Компрессор.
• Краны.
• Соединительные штуцера.
• Дозаторы.
• Шланги.
• Электрический кабель для подключения к сети.

Одним из важнейших элементов является сопло. Оно изготавливается из вольфрама или стали, покрытой соединениями бора. Это значительно увеличивает износостойкость. Также может использоваться чугун, керамика или же обычная сталь. Но такие детали служат гораздо меньше. Для самодельного пескоструя многие мастера вытачивают сопло из старых автомобильных свечей. Стоимость детали получается очень низкой.

Самостоятельное изготовление пескоструев

Собрать собственноручно пескоструйный аппарат довольно непросто, но если есть необходимые знания и детали, вполне возможно. Для этого нужно приобрести:

• емкость для абразива, идеально для этого подходит пустой пропановый баллон;
• кусок водопроводной пластиковой трубы;
• заглушку;
• резьбовое соединение;
• армированный резиновый шланг;
• газовый рукав;
• цанговый зажим;
• компрессор;
• пистолет.

Чтобы собрать аппарат, необходимо найти подробное описание этого процесса, еще лучше, если это будет видеоматериал. Плюсом самодельного пескоструйного аппарата является экономия денег, но по производительности покупные модели, конечно же, превосходят «домашнюю» конструкцию.

Способ изготовления из краскопульта

Пескоструй можно сделать также и из краскопульта. Для сборки нужно подготовить:

• пистолет, выполняющий функцию смесительного клапана;
• рукоятку с устройством подачи воздуха;
• пластиковую бутылку, играющую роль бачка для абразива;
• тройник;
• шаровой кран для регулирования подачи песка.

Использование аэрографа вместо краскопульта позволит подавать абразив под более высоким давлением за счет меньшей толщины выходного канала.

Сборка выполняется в такой последовательности:

1. Пистолет растачивается для увеличения диаметра выходной дюзы.
2. Смесительный тройник присоединяется к пистолету.
3. Устанавливаются и прикрепляются подающий и циркуляционный шланги.

Пескоструйный агрегат из огнетушителя

Это очень оригинальное и умное решение. Потребуется лишь сам корпус предмета. В него вставляют железную трубку с резьбой на концовках. В корпусе бывшего огнетушителя выполняют два отверстия — вверху и внизу. По трубке в корпус будет идти воздушный поток. На одном её конце высверливают паз для всасывания абразива. Отдельные узлы нашего аппарата можно соединить при помощи сварки. На нижний конец трубки прикручивается сопло, а верхний соединяют с компрессорным шлангом.

Засыпанный в корпус аппарата абразив через паз в железной трубочке проникает в её нижнюю часть. Давление воздуха из компрессора вынуждает песок сильным потоком устремляться из наконечника изготовленного аппарата. Сделать корпус аппарата можно не только из огнетушителя. Подойдёт газовый баллон или другое аналогичное устройство.

https://www.youtube.com/watch?v=mhyCQJRjCKE

Как сделать пескоструй из огнетушителя своими руками

Изготовить пескоструйный аппарат своими руками из огнетушителя пошагово можно по простой инструкции. Баллон для работы лучше брать повместительнее, поскольку приспособление в таком случае получится мощнее.

Доработка огнетушителя

Прежде всего, при сборке пескоструйного аппарата необходимо слегка переделать его основную часть — огнетушитель. Резервуар для абразива из баллона изготавливают следующим образом:

1. Открывают клапан огнетушителя и выпускают содержимое.
2. Выкручивают кран и высыпают остатки порошка, чтобы полностью освободить резервуар.
3. Промывают корпус изнутри, чтобы песок впоследствии не смешивался с лишними фракциями.
4. Высушивают баллон и закручивают в горловину патрубок с резьбой.
5. При помощи шагового сверла проделывают отверстие в днище.
6. Устанавливают еще один патрубок с резьбой при помощи сварочного аппарата.

Диаметр соединительных элементов необходимо подбирать в соответствии с размерами шлангов высокого давления.

При приваривании патрубков в днище и в верхней части необходимо внимательно следить за герметичностью

Изготовление магистрали

После усовершенствования баллона необходимо подготовить так называемую магистраль, соединяющую резервуар с абразивом и устройство для нагнетания воздуха. Алгоритм следующий:

1. При помощи болгарки отрезают кусок металлической трубы, по которой будет проходить поток воздуха от компрессора.
2. Монтируют магистраль к огнетушителю сбоку, закрепляя ее с двух концов фитингами и тройниками.
3. В нижней части резервуара устанавливают шаровой кран для регулировки количества песка, попадающего в основную трубу.
4. На входном участке монтируют манометр, позволяющий контролировать напор воздуха.

Рядом с прибором измерения давления при желании можно установить также фильтр и маслоотделитель. Эти элементы помогут устранить из абразивной смеси лишние примеси.

Места соединений при сборке магистрали герметизируют и надежно закрепляют

Изготовление сопла

Большое внимание при сборке домашнего пескоструйного агрегата из огнетушителя необходимо уделить соплу. Оно должно быть качественным и износостойким, поскольку ему предстоит постоянно контактировать с абразивом, подаваемым под напором

Сопло собирают следующим образом:

1. Старую свечу зажигания из автомобиля закрепляют в тисках.
2. Раскаляют элемент до красного свечения, а затем плоскогубцами вытаскивают внутренний стержень.
3. Оставшийся керамический наконечник вставляют в старый водопроводный кран.
4. С обратной стороны устанавливают на металлической детали штуцер для соединения со шлангом.

Керамическая свеча зажигания подходит для изготовления сопла лучше всего — она отличается высокой прочностью, и ее легко переделать для нужных целей.

При желании керамическое сопло можно приобрести в готовом виде в магазине

Проверка пескоструйного аппарата в работе

На данном этапе самодельный пескоструй из небольшого огнетушителя можно считать полностью готовым. Его остается проверить в действии по следующему алгоритму:

1. Подготовленный песок тщательно просеивают, чтобы добиться максимально мелкой фракции.
2. Заглушку в крестовине в верхней части огнетушителя выкручивают и засыпают абразив в резервуар.
3. Включают в работу компрессор и пробным путем устанавливают давление.
4. При помощи шарового крана в нижней части резервуара регулируют поступление абразива к выходному соплу.

Пескоструйный аппарат, собранный с соблюдением инструкций, должен быстро и качественно очищать от краски и ржавчины металлические и бетонные поверхности.

Обычно для успешной очистки поверхностей при помощи пескоструя хватает давления 3-8 бар

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

• самодельное или керамическое сопло;
• качественный армированный шланг;
• узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
• блок регулировки подачи, который представляет собой цилиндрический дозатор;
• труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

Полезный совет! Чтобы устройство, сделанное из мойки высокого давления, стабильно подавало абразив, нужно использовать мелкий песок равномерной дисперсии. Для бытовых работ подойдет мелкий, просеянный речной песок.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

• продувной пистолет пневматического типа;
• тройник для сантехнических работ;
• шаровый кран, при помощи которого будет регулироваться подача абразива;
• выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

• рукоятку, оснащенную механизмом подачи воздуха;
• клапан для смешивания, который берется из пистолета-краскопульта;
• емкость для абразива;
• тройник;
• шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.
