Угол наклона пандуса для инвалидов

Виды конструкций

Под пандусом подразумевается наклонная поверхность, предназначенная для перемещения людей с ограниченными способностями. В большинстве случаев конструкция имеет прямую траекторию подъема, гораздо реже встречаются винтовые экземпляры. Существуют две группы сооружений для вертикального перемещения инвалидов – съемные и несъемные. Последние, в свою очередь, подразделяются на стационарные и откидные.

Стационарный пандус для инвалидов обустраивается на входе в здания и прочие места общественного пользования (спуски в метро и переходы). Откидные модели чаще находятся в подъездах жилых домов, где отсутствует возможность установить стационарный пологий спуск для инвалидов.

Съемные пандусы не зафиксированы в одном месте, их монтаж осуществляется на временной основе по мере необходимости. После завершения эксплуатации съемные конструкции убираются в хранилище. Различают следующие типы съемных пандусов:

  • Телескопические (раздвижные) модели. Длина универсальной конструкции легко регулируется.
  • Основное предназначение рампы – преодоление инвалидом на коляске бордюр и порогов. Благодаря своей компактности они легко транспортируются.
  • Ролл-пандус состоит из съемных секций, позволяющих изменять длину конструкции. В собранном положении он напоминает скрученный коврик. Использование в производстве изделия авиационного алюминия обеспечивает конструкции прочность и легкость.

Прежде чем приступать к обустройству пандуса, необходимо внимательно ознакомиться с требованиями, которые оговорены в СНиП и ГОСТ.

Установка кнопки вызова персонала

Часто встречаются и при наличии и при отсутствии пандуса кнопка для инвалидов для вызова персонала. Даже при том, что создаются объекты для самостоятельного перемещения инвалидов, не все могут воспользоваться конструкцией. Также в некоторых зданиях нельзя установить пандус из-за планировки или по причине проводимого ремонта. Объекты, имеющие такие кнопки можно отнести к условно-доступным для инвалидов.

К установке кнопки для инвалидов законодательных требований нет, но при ее использовании могут для инвалида возникнуть определенные трудности, поэтому сформулированы правила по установке таких кнопок вызова для инвалидов:

  1. высота установки кнопки от 0,85 до 1 м от земли
  2. расстояние от выступающих частей конструкций не менее 0,4 м
  3. определить ответственное лицо, которое будет реагировать на вызов и обеспечить слышимость на этом рабочем месте
  4. мелодия звонка желательно должна регулироваться или заменить лампочкой
  5. звонок устанавливается негромкий, мелодичный, лучше – с регулируемым уровнем
  6. напряжение кнопки должно не 220, а 12 Вольт для безопасности чтобы никого не ударило током
  7. расположение кнопки для инвалидов с учетом того, чтобы не перекрывалось движение прочих посетителей
  8. обеспечить видимость кнопки из окна или через прозрачную дверь
  9. при проведении работ по благоустройству или ремонту обеспечивать возможность доступа к кнопке вызова

Нормативные размеры и конструкции

Документы, определяющие требования к устройству пандуса: СНиП 35-01-2012, Свод Правил 59.13330.2012, ГОСТ Р 51261-99.

Требования.

  1. Разность высота, при которой необходима установка пандуса — 0,4 см.
  2. Если площадь большая, от 3,5 метров, то инвалиду будет сложно подняться даже на пандусе, для этого предусмотрены автоматические подъемники. Такое же правило действует при перепаде высоты от 30 см.
  3. Ширина пандуса не менее 1,8 метра, если движение одностороннее 1,5 метра.
  4. Одна пологая дорожка должна иметь расстояние до потолка, не менее двух метров, длина подъемов до тысячи см.
  5. Конструкция должна быть прочной выполнена из металла или крепкого дерева, состоять из рельсов или сплошной площадки с противоскользящими элементами и поручнями.

Кнопки для вызова

В некоторых случаях нет технической возможности для монтажа стационарной модели. К примеру, главное крыльцо на ремонте, а посетители попадают через дополнительный вход, где нет наклонной конструкции для инвалидов. В подобных случаях, места для входа должны оборудоваться съёмными пандусами с кнопкой для вызова. При нажатии на неё, определённый сотрудник получает сигнал, выходит и устанавливает пандус. Соответственно, после подъёма или съезда инвалида, убирает конструкцию.

Итак, кнопки для вызова должны соответствовать следующим требованиям:

  • рекомендуемая высота – 85-100 см;
  • минимальное расстояние от ближайшей выступающей части крыльца или лестницы (например, первой ступеньки) – 40 см;
  • место для установки необходимо выбрать таким образом, чтобы инвалида можно было увидеть, не выходя из здания (к примеру, выглянув в окно);
  • во избежание актов вандализма, кнопка должна находиться в защитном кожухе;
  • конструкция должна маркироваться значком-пиктограммой «Инвалид» (человек на кресле-каталке);
  • рабочее напряжение – 220 В.

Виды

Пандусы могут быть:

  • стационарными,
  • съемными.

Стационарные конструкции могут быть фиксированными, то есть неразборными. Обычно они расположены снаружи общественных и жилых зданий и встроены в лестницу.

Также есть откидные варианты, обычно их ставят в подъездах. Они прикреплены к стене и раскладываются в случае необходимости. В сложенном виде такой пандус удерживается металлической защелкой.

В общественном транспорте можно встретить выдвижные модели. Современные пандусы такого типа оборудованы автоматической системой раскладывания и складывания, чтобы воспользоваться ими, достаточно нажать на кнопку.

Съемные версии также могут быть устроены по-разному. Это

  • телескопические — их можно регулировать по длине, но такие варианты громоздки, их трудно раскладывать и собирать в одиночку;
  • рамповые — более мобильные разновидности, их разложить легче, они компактны и весят немного;
  • ролл-пандусы — их можно скатывать в рулон, легко возить в автомобиле.

Технические нормы и стандарты пандусов для инвалидов

На сегодняшний день существуют общепринятые нормы для установки пандусов в общественных местах. Они включают в себя перечень необходимых технических характеристик самого пандуса, а также ряд требований к установке изделия. Все эти нормы прописаны в ГОСТе, но не всегда соблюдаются.

Итак, в этой статье мы расскажем о нормах пандусов для инвалидов и о том, как они должны быть установлены, чтобы обеспечить комфортное и безопасное передвижение инвалидов.

Устройство пандуса

Современные конструкции пандусов отличаются большим разнообразием. Изготовители предлагают следующие типы устройства пандуса:

Стационарные. Используются в подъездах и помещениях, где предусмотрено пребывание инвалидов в течение длительного срока. Такие пандусы изготавливаются и устанавливаются по индивидуальному заказу.

Складные. Такие пандусы отлично подходят для нечастого использования и позволяют экономить достаточно места в узких проходах.

Съемные конструкции. Такие пандусы имеют компактные размеры и позволяют преодолевать небольшие препятствия.

Наиболее часто используются стационарные пандусы, которые устанавливаются в лечебных учреждениях, органах соцопеки, а также в домах, где проживают инвалиды.

Размеры пандуса

Размеры пандуса, а также размеры прилегающих к ним территорий строго прописаны в нормативах. Минимально допустимая ширина пандуса для передвижения одного человека – 90 см. При установке пандусов с двусторонним движением, минимальное расстояние увеличивается вдвое. Кроме того, на двустороннее движение распространяется и правило изменения уклона пандуса (в таком случае он должен составлять не боле 6,7%).

Помимо размеров самой конструкции, нужно также учитывать и размер площадок – они должны быть шире коляски. Для пандусов в несколько пролетов обязательны площадки на каждом из пролетов, чтобы у инвалида была возможность развернуть коляску.

Уклон пандуса

Основным залогом безопасности при пользовании пандусом является его уклон. Уклон пандуса измеряется в процентах и имеет четкие обоснования – слишком крутой спуск способен привести к травмам.

В нормативных актах прописаны четкие размеры уклонов. Согласно этим указаниям, норма уклона пандуса зависит от перепада высот и от типа сооружения (временное или долговременное).

1. Для пандусов, использующихся на постоянной основе (какой бы конструкции он ни был) максимально допустимым значением будет 5% уклон.

2. Для временных сооружений предписано 8% ограничение уклона.

3. Для преодоления небольших препятствий высотой до 20 см (бордюры, спуски в одну ступеньку и др.) допустимая величина уклона 10%.

В случае невозможности установки пандуса соответствующего нормам, его заменяют более компактным подъемным механизмом.

Особенности пандусов в подъезде

Подъем инвалидов в подъездах почти всегда сопряжен с некоторыми неудобствами – если на улице можно увеличить длину пандуса, то возможности расширить пространство на лестничной клетке совершенно нет. Размеры пандуса в подъезде составляют от 50 см до 4 м в длину и могут состоять как из одной, так и из 3х секций.

Главной особенностью пандусов на лестничных клетках является крутой уклон, который практически невозможно уменьшить. Несмотря на это, пандусы являются неотъемлемой составляющей для комфортного передвижения инвалидов.

Пандус в подъезде может быть как стационарным, так и откидным. В большинстве случаев, устанавливается именно стационарный, представляющий из себя рельсовую конструкцию. В случае если ширина лестничного пролета меньше 2,5 метров, производится установка откидного пандуса с простым механизмом раскладки.

Устанавливать пандус может только организация, имеющая необходимые разрешения с соблюдением технического регламента. Для установки пандуса требуется написать обращение в ЖЭК или в управляющую компанию.

Технические нормы и стандарты пандусов для инвалидов уклон пандуса, размеры пандуса, устройство пандуса, пандус в подъезде, пандусы для инвалидов нормы

Существующие виды пандусов

По конструктивным вариантам установки все пологие спуски можно разделить на стационарные и съемные, предназначенные для временного пользования. Стационарные сооружения могут иметь капитальную фиксированную или откидную конструкцию. Неподвижные пандусы для инвалидов в общественных зданиях устанавливают на входах, подъемах на первый этаж и в местах общего пользования.

Откидные системы используют в подъездах или на других лестничных спусках небольшой ширины и длины. В этих случаях поворотные пандусные листы или рамы устанавливаются вертикально у стены, закрепляются защелкой и опускаются в рабочее положение только при необходимости проезда инвалида.

Телескопический пандус.

Съемные модели применяются в качестве мобильных съездов для установки в любом месте при необходимости. Наиболее распространены три переносные конструктивные версии:

  1. телескопические пандусы для инвалидов, с возможностью регулировки по длине;
  2. раскладные рамповые, отличающиеся набольшим весом;
  3. складываемые в рулон ролл-пандусы, легко помещающиеся в багажнике легкового автомобиля.

Рампа.

В качестве отдельной разновидности следует упомянуть о выдвижных конструкциях, установленных на общественном транспорте. Привести в действие такое устройство можно путем простого нажатия кнопки или это сделает водитель транспортного средства со своего места.

Ролл пандус.

Кнопки вызова

Если нет возможности установить стационарную конструкцию, пользуются складными версиями. Тогда в общественных зданиях устанавливают кнопки, с помощью которых можно вызвать сотрудника, чтобы он разложил пандус и помог инвалиду попасть в здание или выйти из него.

К этим кнопкам также есть определенные требования:

  • располагают их на высоте 85-100 см;
  • от выступающих частей крыльца или лестницы должно быть не менее 40 см;
  • размещают таким образом, чтобы человек на коляске был виден из здания;
  • покрывают защитным антивандальным кожухом;
  • маркируют пиктограммой «Инвалид»;
  • рабочее напряжение – 220 В.

Противоскользящее покрытие для пандусов

В соответствии с действующими нормативными требованиями, покрытие пандусов должно быть изготовлено с применением специальных противоскользящих материалов. Это также регламентируется стандартами программы «Доступная среда». Чтобы обеспечить потребности и безопасный доступ маломобильных групп населения, Тифлоцентр «Вертикаль» занимается разработкой и изготовлением специальных противоскользящих покрытий для пандусов. Данные резино-полиуретановые покрытия обладают высокими эксплуатационными свойствами и имеют поверхность, отличающуюся от окружающей, что также позволяет людям с ограниченными возможностями зрения найти безопасный путь движения.

Преимущества рулонных покрытий от Тифлоцентра «Вертикаль»:

  • доступная цена,
  • безопасность передвижения,
  • высокое качество материалов,
  • износостойкость,
  • стойкость к перепадам температур.

На сегодняшний день Тифлоцентр «Вертикаль» можем предложить два вида напольных изделий для покрытия пандусов:

Рулонное покрытие «ТифлоПол – 10» – уникальная разработка Тифлоцентра. Монтаж осуществляется при помощи прикручивания специальных металлических профилей и последующей вставкой покрытия в него. Отметим, что небольшая ширина профиля (3-5 см), а также специальная противоскользящая насечка бортов, не сказываются на увеличении скольжения покрытия. Еще одно преимущество изделия – возможность сочетания контрастных цветов для слабовидящих людей.

Арт. 10858 материал: ПВХ, основание 10 мм

цвета в наличии: черный, серый, желтый размер: собирается из модулей размером 120х300 мм

Рулонное резиновое покрытие. Благодаря своему качеству и привлекательной цене, оно также подойдет для использования в качестве покрытия пандуса даже в условиях агрессивной среды. Единственный минус – условия монтажа. Данное покрытие необходимо приклеивать с помощью специального клея, полностью следуя инструкции и выдерживая температурный режим.

Арт. 10135 материал: РПУ, основание 10 мм

цвета в наличии: черный размер: 1000х1000 мм

Благодаря своему составу все виды противоскользящих покрытий для пандусов обладают травмобезопасными свойствами. Даже в случае возникновения наледи на поверхности при движении по такому покрытию происходит скол льда, поскольку изделия имеют мягкую резиновую поверхность.

КЛЕЙ ДЛЯ МОНТАЖА ПРОТИВОСКОЛЬЗЯЩЕГО ПОКРЫТИЯ ПАНДУСА

Клей для рулонного покрытия FIXVERT-S фасовка – 7/14 кг расход при монтаже 1 кг/м²

Цены на рулонное противоскользящее покрытие для пандуса

Противоскользящее покрытие для пандусов Покрытие противоскользящие для пандусов по выгодным ценам от Тифлоцентра «Вертикаль». Занимается разработкой, изготовлением и поставками тактильных средств для адаптации объектов во все регионы РФ. Гарантируем высокое качество изделий.

Основные требования к пандусам

Как было сказано выше, пандусы для инвалидов должны соответствовать множеству требований. Основные из них – это размеры конструкции, угол наклона, а также форма и высота ограждений.

Габариты

Длина и высота конструкции – взаимосвязанные величины. Чем выше устройство, тем больше будет длина. Единственное постоянное значение – ширина, которая должна быть неизменной на протяжении всего устройства. Согласно СП 59.13330.2012, пандусы должны иметь следующие параметры:

  • максимальная высота марша – 80 см;
  • минимальная ширина винтового изделия (при полном повороте) – 200 см;
  • минимальная ширина конструкции при одностороннем движении – 150 см, при двухстороннем – 180 см (оптимальное значение – 2 м);
  • вдоль края должен располагаться бортик высотой не менее 5 см либо тонкая металлическая трубка на высоте 10-15 см;
  • минимальная высота проёма (расстояние от пандуса до потолка) – 2 м;
  • максимальная длина конструкции без оборудования площадкой – 10 м.

Также стоит о и «общей» ширины. Первый термин обозначает расстояние от одного борта наклонной площадки до другого. Общая же ширина – дистанция между выступающими поручнями конструкции. Поэтому при проектировании спуска, необходимо использовать «общую» ширину.

Расчёт уклона

Уклон – соотношение длины и ширины конструкции. Рассчитывается данный параметр по формуле: U=H/L, где H – высота, L – длина изделия. При этом получившаяся величина не должна превышать максимальный наклон, описанный в СП 59.13330.2012. Согласно данному документу, максимальные значения следующие:

  • 1:20 (на 1 см высоты должно приходиться 20 см длины);
  • 5% (максимальная высота на 100 см длины – 5 см, аналогично соотношению 1:20);
  • 2,86О (указывается довольно редко из-за сложного расчёта).

Например, нужно установить конструкцию длиной 100 см между двумя точками, расположенными на высоте 0 и 10 см. Для расчёта наклона можно воспользоваться формулой: = 0,1 см. Другими словами, получатся значения: 1:10 = 10% = 1°, что вполне соответствует установленным требованиям.

В некоторых случаях допускается нестандартный наклон:

  • 1:12 (8% или 4,8°) – для временных изделий (например, во время реконструкции или ремонта дома) высотой не более 50 см с расстоянием между площадками – не более 600 см;
  • 1:10 (10% или 5,7°) – при высоте конструкции не более 20 см.

Стоит отметить, что лестницы имеют больший наклон, поэтому устанавливать на них пандус – бессмысленно. Во-первых – такая конструкция не будет соответствовать вышеописанным правилам. А во-вторых – взбираться по пандусу с углом в 30-40° будет невозможно.

Ограждения

Для повышения комфорта и ликвидации травматизма, конструкции для инвалидов должны оборудоваться металлическими поручнями. Согласно СП 59.13330.2012, перила должны устанавливаться на всех изделиях, высотой более 0,45 м. Кроме того, в документе указаны следующие требования к ограждениям:

  • поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки;
  • перила должны быть круглого сечения;
  • диаметр поручня – 3-5 см (оптимальный размер – 4 см);
  • минимальное расстояние от гладкой стены – 4,5 см, от неровной поверхности – 6 см;
  • с каждой стороны необходимо установить как минимум 2 ограждения на разной высоте;
  • нижний поручень должен быть на расстоянии 70 см, верхний – 90 см (допускается высота от 85 до 92 см);
  • для детей ограждения следует устанавливать на высоте 50 см;
  • поручни с внутренней стороны конструкции не должны прерываться на протяжении всей длины;
  • в начале и конце пандуса поручни должны быть длиннее на 30 см (допускается диапазон в 3 см) и иметь закруглённую форму;
  • расстояние между поручнями – 90-100 см;
  • при ширине наклонной конструкции более 3 м также необходимо установить поручень посередине;
  • начало и конец конструкции должны маркироваться предупредительными полосами;
  • с внешней стороны пролёта необходимо нанести рельефное обозначение этажа.

Важные моменты

Помимо общих и основных требований СНиП и СП к наклонным конструкциям, также следует обратить внимание на следующие моменты:

  • модели из металла – наиболее дешёвые, но надёжные и долговечные изделия;
  • если пандус будет использоваться одним человеком (например, при въезде на лоджию на первом этаже), стоит учитывать параметры кресла-каталки (к примеру, высоту и толщину колёс, расстояние между ними и т.д.);
  • чтобы предотвратить скольжение, на поверхности наклонной площадки следует установить противоскользящие накладки;
  • установленная конструкция для инвалидов не должна мешать движению пешеходов или автомобильного транспорта;
  • чтобы снизить уровень шума, на поверхности можно наклеить небольшую демпферную ленту.

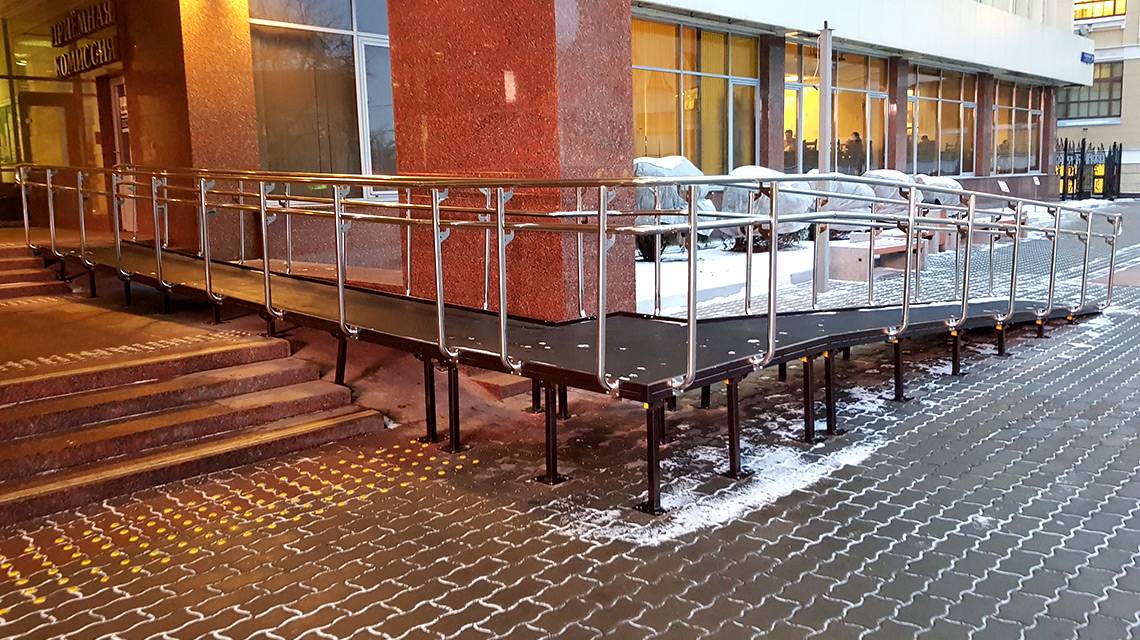

Разборные пандусы

Такие пандусы устанавливаются там же, где и описанные в предыдущем разделе, поэтому должны соответствовать тем же нормативным требованиям. Особенность их в том, что они не являются стационарными объектами, поэтому их установка не требует получения разрешений.

Наглядным примером разборного пандуса является пандус «Конструктор». Он может устанавливаться на любую поверхность (асфальт, тротуарная плитка), опоры выполнены из конструкционной стали Ст3, окрашенной порошковым способом, поручни со стойками – из нержавеющей стали марки AISI-304, площадка – из рифлёного алюминия. Сверху может быть уложено противоскользящее покрытие из резины или полиуретана.

Ещё одним преимуществом разборного пандуса «Конструктор» является его быстрая установка и демонтаж. При необходимости, например, в случае ремонта или реконструкции входной группы его можно передвинуть в другое место. Кроме того, материал изготовления – металл – гораздо практичнее, нежели бетон. Он менее подвержен механическому воздействию, более антивандален и значительно эстетичнее выглядит внешне.

Основные параметры

При проектировании пандуса необходимо обеспечить параметры, нормируемые нормативными документами. Это максимальная высота подъема и уклон.

Уклон для пандуса и высота нормативные требования — максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м при уклоне не более 1:20 (5%).
При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%).

При необходимости его устройства на перепадах больших высот выполняют конструкции с несколькими маршами и поворотными площадками размером не менее 140 на 140см исходя из радиуса разворота коляски. Максимальная протяженность одного подъема без площадки — 900см. При одностороннем движении поверхность ската требуется шириной не менее 90см

По краям скатов и площадок важно предусмотреть отбойники для колес в виде ограничивающего бортика высотой – 8-15см. Для исключения соскальзывания колес при подъеме

Наиболее удобна ширина 100см. Максимальная высота, на которую можно обеспечить подъем при помощи пандуса – 3,6м. При большей высоте обязательно применение специализированных подъемников.

Нормы не ограничивают в выборе материалов устройства. Наиболее удобными и долговечными являются стационарные пандусы из железобетона. Их выполняют на длительный срок на объектах с интенсивными условиями эксплуатации.

Типы

Пандусом называют наклонную плоскость, по которой без проблем может заехать человек с ограниченными возможностями. Наиболее распространена конструкция из прямых поверхностей, но иногда встречаются и винтовые пандусы. Для перемещения по горизонтальной или наклонной плоскости бывают съемные и несъемные пандусы.

Стационарные конструкции привычны любому городскому жителю: их обустраивают на входе в здание, метро или торговый центр. Пандусы откидного типа актуальны в жилых домах, там, где невозможно установить стационарную конструкцию.

Конструкции со съемным полотнищем не закрепляют на каком-либо месте, их в любое время убирают на хранение после использования. Существуют съемные пандусы следующих типов:

  • Раздвижные. Конструкции часто называют телескопическими за их раздвижной механизм. Устройство можно регулировать по длине (в зависимости от габаритов дома или помещения).
  • Рампа. Пандус представляет собой изогнутый или округлый мосток, накладываемые на бордюр или лестницу для удобного проезда. Конструкции имеют небольшой размер, что позволяет их легко переносить.
  • Ролл. Сборное устройство, состоящее из съемных элементов. В собранном состоянии конструкция очень компактна, собирается в небольшой рулон. Подобные пандусы производят из алюминия, поэтому они имеют малый вес.

Перед монтажом пандуса необходимо ознакомиться с ГОСТами и прочими требованиями, предъявляемыми к конструкции.

Как рассчитать угол наклона пандуса?

На данный вопрос существует точный и однозначный ответ. Формула: наклон пандуса = H / L. По данной формуле, где H = перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса.

Уклон пандуса для инвалидов. Пример расчетов для, к примеру, поставлена задача, рассчитать пандус для входа в здание. Высота крыльца = 0,4м. Необходимое соотношение 1:12, составляем пропорцию L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,82+ 0,42) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м. Если говорить об единицах измерение, которое мы используем при работе, то накол чаще всего выражен в градусах, также в процентах, и в виде отношений высоты к длине.

Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине. В тех документах, которые были в начале статьи законодатель допустил разночтение, а именно, по стандартному углу наклона пандусов для инвалидов в документе СНиП 35-01-2001, указано, что возможен уклон 1:12 либо 8%, в то время как в другом документе СП 59.13330.2012 — он равен 1:20 (или 5%). При возможных колизии с законом, учитывается СНиП 35-01-2001, так как данный документ является Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р.

Если у вас остались вопросы Мы всегда на них сможем ответит по телефону, который указан на сайте.

Предлагаем пандус для маломобильных групп по нормам СНиП и ГОСТ, оборудование для инвалидов и пандус для маломобильных групп от производителя, заказ и установка в Москве и по России. Обращайтесь
