Окучник: изготовление и настройка самостоятельно – для ручной тяги и мотоблока

Иструкции и рекомендации: как окучивать картошку мотоблоком

Окучивание картофеля – это сельскохозяйственная операция, заключающаяся в присыпке мягкой и рыхлой почвой оснований кустов картофеля. При окучивании почва смещается из междурядий к рядку картофельных кустов. Окучивание создает хорошие условия для развития корнеплодов, улучшает аэрацию почвы, а также уничтожает сорняки.

Многих интересует вопрос: когда нужно выполнять окучивание картофеля и как окучивать картошку мотоблоком. Опытные огородники проводят окучивание от двух до четырех раз в сезон. Общеизвестно, что клубни картофеля не в состоянии развиваться глубже, чем 15 см от поверхности земли, а за счет окучивания для них создается дополнительное пространство для роста в разные стороны.

Поэтому за счет окучивания повышается урожайность и качество плодов картофеля. Окучивать картофель нужно при увлажненной почве, очень хорошо это делать после выпадения утренней росы или дождя. Если засыпать плоды сухой почвой, то вы погубите растения, так что никогда не окучивайте картошку в жаркие дни.

Первое окучивание картофеля

Как только картофель взойдет проведите первое его окучивание. Если возможны заморозки, то засыпьте клубни полностью. Засыпайте клубни как можно выше, с «горкой», поскольку обычно земля осыпается вниз и эффективность окучивания уменьшается. Когда кусты вырастут до 30 см, сделайте окучивание еще раз. Следите, чтобы после подгребания земли на рядки, стебли оставались вертикальными.

Окучивание картофеля обычным и дисковым окучником. Устанавливая обычный окучник, выставляют глубину погружения и угол атаки. Мотоблок просто устанавливается на ровной площадке (без подставок), окучник ставится на землю так, чтобы его стойка была вертикальной, что эквивалентно установке нужного угла атаки, затем он крепится к сцепке.

Если при работе окучник слишком глубоко зарывается в землю или, наоборот, выходит из земли, то стойку его нужно наклонить либо чуть назад, поднимая носок, или наклонить вперед, увеличив заглубление.

Регулировка окучника перед работой

Перед работой с дисковым окучником регулируют промежуток между нижними точками дисков, равный принятой ширине между грядками (от 35 до 70 см в зависимости от культуры) и угол атаки, который должен быть одним и тем же, как для одного, так и для второго диска, иначе окучник будет тянуть в бок.

У дисковых окучников выделяют еще один параметр — угол наклона дисков по отношению к вертикали, но он, почти всегда, является постоянным и не регулируется.

Когда у колес мотоблока диаметр примерно 70 см и ширина 10-14 см, то тогда они не повреждают растений. Поэтому перед работой с дисковым окучникомследует установить подходящие колеса. На сцепке для дискового окучника отсутствует грядиль, вместо него есть поводок окучника, позволяющий регулировать все необходимые параметры.

Рекомендации по изготовлению

Чтобы сделать своими руками окучник для картофеля к мотоблоку, вполне достаточно навыков, полученных во время строительных и ремонтных работ на загородном участке.

Листерный окучник

Устройство этого типа может быть с фиксированным или регулируемым углом. Первый вариант конструкции прост в изготовлении. Для основания отлично подойдёт металлический лист толщиной от 3 мм. Кронштейны можно изготовить из железной полосы толщиной 4 мм

Следует обратить внимание на тот факт, что эта деталь должна быть закалена

Пылевая доска также изготавливается из листового металла, толщина которого должна быть не менее 5 мм. Основную нагрузку во время работы принимает на себя стойка. В результате этот элемент должен быть изготовлен из прочного материала — полоса толщиной от 8 мм.

Для создания листерного окучника с изменяемым углом сначала предстоит изготовить все детали, как и для фиксированного устройства. Единственное отличие этой конструкции заключается в том, что крылья к основанию крепятся не жёстко, а шарнирно. Также необходимо предусмотреть штанги для регулировки угла. Следует напомнить, что листерные окучники требовательны к мощности мотоблока.

Дискового типа

Конструкция этого устройства тоже достаточно проста, но его производительность существенно выше. Дисковый окучник можно легко синхронизировать с возможностями мотоблока, что позволит регулировать мощность и скорость работы. Для изготовления механизма потребуются следующие материалы и инструменты:

  • сварочный аппарат;
  • металлический лист толщиной 2 мм;
  • болгарка.

Чаще всего трудности при изготовлении этого вида оборудования могут возникнуть при формовке дисков, поэтому лучше использовать готовые от старой сеялки. При разработке конструкции следует помнить,что диски должны располагаться симметрично и устанавливаются под углом. Для соединения деталей используются болты, хотя иногда проще применять сварку.

Между собой диски соединяются с помощью переходника. Также потребуется сделать ещё несколько основных деталей: Т-образный поводок, стойки и талперы.

Пропеллерный тип

Во время работы устройство использует 2 силы: от поступательного движения и вращения. Активный окучник нуждается в 2 передачах и вале отбора мощности от мотоблока. Такое устройство сложнее в изготовлении и требует больших финансовых затрат, но высокая производительность полностью нивелирует эти недостатки. Все детали привариваются друг к другу в соответствии с чертежом, а оси необходимо подогнать к конкретной модели мотоблока.

Главное преимущество окучников пропеллерного типа заключается в том, что за 1 проход выполняется сразу 2 действия: рыхлится почва и окучиваются ряды. Перед работой не требуется проводить серьёзную регулировку устройства, достаточно лишь установить необходимое расстояние между насадками. Степень рыхления почвы и высоты окучивания зависит от формы грунтозацепов, а также угла наклона оси вращения. Изготовив набор лопастей для разного типа окучивания, можно сделать максимально универсальный инструмент.

Смотрите видео: Дисковый окучиватель для мотоблока

Чтобы сделать окучиватель для картофеля, вам необходимо выполнить следующие шаги:

  1. Сначала два диска фиксируются под нужным углом с помощью сварки или штифтов (болтов). Отклонение дисков должно быть наружу. При таком варианте крепления промежуток между дисками не регулируется.
  2. Для изготовления дисков с регулируемым расстоянием для оптимизации работ на балке крепления сверлят отверстия, закрепляя в них натяжные цепи, идущие от внешних краев дисков.
  3. Далее конструируются либо рукояти для управления человеком, либо держатели на сельхозтехнику. Для ручного управления лучше сделать сразу управление на двоих.

Если окучиватель собирается для управления одним человеком, то он утяжеляется сверху и на него устанавливается клин «предплужник», для того, чтоб при тяге на себя рулить. Для работы пригодятся различные крепления, кулачковый механизм, кронштейны, другие детали.

Приведенные чертежи и модели окучивателя для картофеля условны, потому как каждый умелец будет собирать конструкцию целесообразно своим потребностям и удобству. При работе с ручным окучивателем для картофеля к нему надо приноровиться, рассчитать силу нажима, чтоб выворачивать пласт земли нужной высоты. Также следует учесть, что окучивание лучше проводить после осадков. Такой окучиватель можно использовать и для рытья борозд под посадку картофеля.

Полезное видео: Как сделать окучник дисковый ручной

Окучиватель дисковый ручной для картошки своими руками сможет сделать любой фермер, у которого есть необходимые инструменты и немного свободного времени. Простая техника, изготовленная из подручных материалов облегчит выращивание овощей на даче и поможет собрать хороший урожая с минимальными затратами.

Какие есть виды окучников

Инструмент для окучивания грядок можно приобрести в магазине сельскохозяйственной техники или сделать собственными руками.

Существуют такие виды этой техники:

  • однорядный;
  • двухрядный;
  • пропеллерный;
  • роторный;
  • дисковый;
  • листерный.

Однорядный

Эта разновидность окучников часто используется для легких типов почвы. Борозды можно делать, окончив предварительное разрыхление почвы культиватором.

Двухрядный

Перед высадкой культур выполняет нарезку пары борозд. Кроме того, он используется для разрыхления и окучивания грунта. В устройство входит рама, на которой закреплены сразу два окучника. За счет этой особенности процесс обработки таким инструментом существенно экономит время. На мотоблок можно закрепить с помощью сцепки. Однако для работы данный вид окучника нуждается в большом сопротивлении. Потому его используют зачастую вместе с грунтозацепами.

Пропеллерный

Такие окучники работают за счет специальных пропеллеров. Под их воздействием вскапывают грунт и убирают сорняки, и только потом уже можно приступать к разрыхлению грядок. Данный вариант используется для мотоблоков с передним приводом и парой скоростей. Это обуславливается тем, что на последней скорости мощность растет почти до 200 оборотов за минуту.

На максимальных скоростях распашник можно задействовать и для того, чтобы перебрасывать почву из пространства между грядками в борозды.

Роторный

У этого инструмента колеса заменены роторами с винтовыми зубьями. На практике такой окучник показывает впечатляющий уровень производительности при создании борозд, разрыхлении почвы и окучивании картофеля. Можно использовать на трехскоростном мотоблоке (две скорости и задний ход). На самой маленькой скорости инструмент окучивает посадку, а на следующей – откидывает грунт с пространства междурядья.

Дисковый

Для обработки грунта он универсален. Рабочая деталь – стальные вогнутые диски. Погружаясь в грунт на заданное расстояние, они разрыхляют его, формируя так гребень. Чтобы сделать использование более эффективным, нужно устанавливать диски под углом вертикально и относительно направления движения оборудования.

Изготовление дискового окучника для мотоблока своими руками описано далее. Чертежи и размеры вместе с фото прилагаются к описанию как сделать инструмент.

Листерный

Наделен зафиксированной шириной обработки почвы. Применяется зачастую на довольно слабых мотоблоках, чья мощность не превышает четырех лошадиных сил. Может обрабатывать грядки шириной около 30 см. Имеет тонкую стойку и пару боковых крыльев. Стойка защищает сам инструмент от перегрузки и механических повреждений. Этот вид окучника может быть использован только на сухом грунте – налипание почвы будет сильно мешать работе подвижных деталей конструкции.

Также можно встретить листерные насадки, на которых можно контролировать ширину обработки земли. Они предназначаются для более мощных мотоблоков – от четырех лошадиных сил. Такой инструмент можно использовать и для работы с увлажненной почвой.

Что это такое окучник и для чего нужен?

Основным видом ухода за картофелем, без которого овощ не даст богатого урожая клубней, это окучивание. Процедуру проводят дважды за лето, и благодаря ей у картофеля образуется под землей дополнительные побеги. На них формируются клубни, что позволяет увеличить урожай в несколько раз. Окучивание относят к трудоемким процедурам ухода.

Вручную, с тяпкой даже на небольшое поле затратит дачник не один день. Не говоря уже об усталости, больной спине, разбитости всего тела после тяжелой работы. Если имеется в хозяйстве мотоблок, то можно приобрести к нему окучник. Поставив впереди разрыхлители, сзади прикрепляют окучник, засыпающий кусты картофеля землей.

Преимуществ использования окучника несколько.

  1. Он не только облегчает работу на огороде, но и делает это быстро, улучшая качество посадки.

Энергозатраты при этом также минимальны.

Существуют несколько видов приспособления, которые настраивают на определенную ширину захвата, учитывая размеры поля, сорта картофеля.
Окучником не только делают высокие гребни, но и разрыхляют грунт, измельчают комки земли.

Не всегда имеется возможность приобрести устройство, но его можно и самим изготовить.

Виды окучников

Все подобные устройства подразделяются на 3 основные группы. Модели пропеллерного типа рассматривать (и конструировать) не имеет смысла. Во-первых, изготовить их своими руками сможет далеко не каждый. Во-вторых (и это самое главное), такие окучники подходят для совместной работы только с дорогими мотоблоками, имеющими 2 передние передачи. Для обработки садовых участков или придомовых территорий подобные агрегаты приобретаются крайне редко.

Окучник листерный

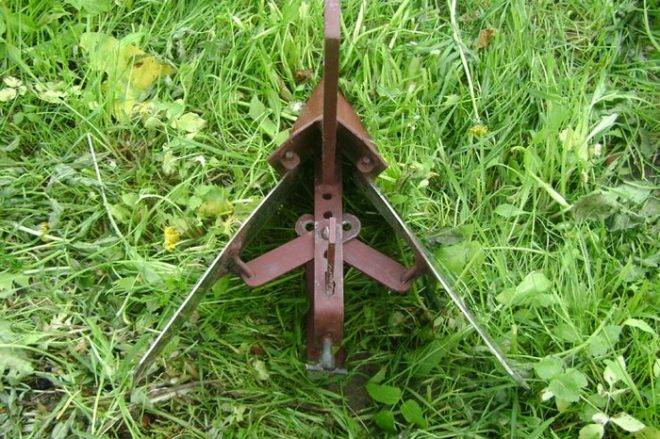

Простейший вариант – модель нерегулируемая. На рисунке показана ее форма и рекомендуемая толщина металла.

Несмотря на то, что этим окучником не получится сделать «чистую» проходку между рядами за 1 раз (земля будет частично осыпаться в борозду), именно такие приспособления у частников пользуются наибольшим спросом.

Особенности изготовления

Как уже отмечено, необходимо подобрать листовой металл толщиной в пределах 2,5 мм. Меньше – есть риск деформации в процессе эксплуатации. Если взять более толстое железо, то окучник получится достаточно тяжелым. И работать с ним сложно, да и мотоблок (в зависимости от мощности) может не «потянуть».

Производится разметка металлического образца для изготовления конструктивных элементов окучника. При его сборке своими руками рекомендуются следующие параметры для «половинок»:

Полученные части скрепляются сваркой, и шов обрабатывается.

Изготовление стойки также не представляет сложности. Для крепления такого окучника достаточно отрезка трубы на 12.

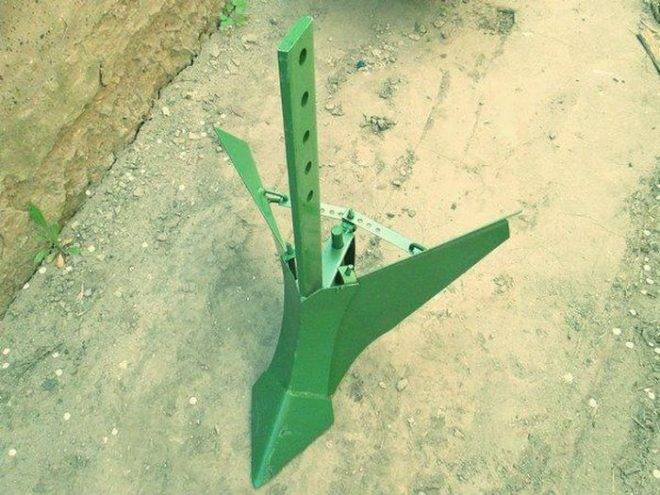

Модель регулируемая универсальна. Раздвигая (сдвигая) крылья, можно использовать такой окучник для обработки участков с различными параметрами междурядья. Сложность эксплуатации в том, что подобные приспособления крепятся лишь к мотоблокам, мощность которых не менее 4 «лошадей». С более «слабыми» моделями работать не получится.

Окучник дисковый

Такой вариант считается более удачным. Принято считать, что окучник нужен лишь для обработки делянок с высаженным картофелем. Это не совсем так. Дисковый механизм отлично подходит для окучивания ряда других насаждений, поэтому при использовании на небольшом участке, где высаживаются различные культуры, целесообразно своими руками изготавливать именно такой окучник.

Работать с подобными устройствами намного проще, да и нагрузка на мотоблок существенно уменьшается. Дисковые модели можно использовать с агрегатами меньшей мощности, которые наиболее распространены в частном секторе. Возможность регулирования расстояния между рабочими элементами позволяет обрабатывать участки с любыми насаждениями.

Особенности изготовления

Для дисков можно использовать железо в пределах 2 мм. Главное условие – их абсолютная симметричность. Чтобы они не проваливались в грунт в процессе эксплуатации окучника, необходимо обработать кромки. Своими руками это делается довольно просто. Или по окружности дисков приваривается проволока, или края немного загибаются. Как вариант – использовать лемехи от сеялки б/у или что-то подобное. Кое-то даже пускает в дело крышки от крупногабаритных кастрюль (такие встречаются на объектах общепита).

При установке всех подвижных частей окучника целесообразнее использовать не втулки, а подшипники. С таким механизмом обработка любого грунта пойдет намного легче.

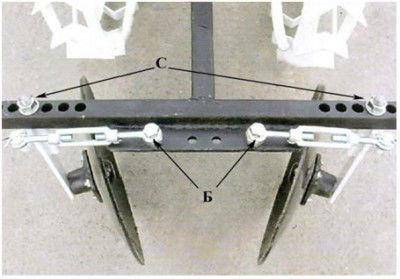

Представленная на рисунке конструкция позволяет легко регулировать расстояние между дисками. Изменить их положение можно переустановкой фиксаторов (Б).

Схемы довольно подробные, поэтому какие-либо дополнительные пояснения вряд ли требуются.

Окончательная «доводка» окучника проводится после его практического использования. Только тогда станет ясно, например, под каким углом следует выставить диски, а также ряд других нюансов.

Читатель может и сам что-то изменить в представленных чертежах, доработать отдельные элементы. Но эти конструкции автор собирал своими руками, сам опробовал, и они показали довольно неплохую работоспособность. Для небольшого земельного участка таких окучников вполне достаточно.

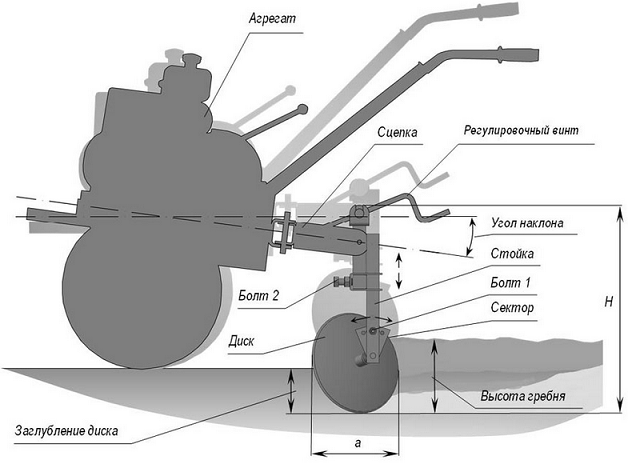

Как установить окучник на мотоблок?


Поскольку в последнее время агрономами все чаще используется именно двухрядный окучник, следует рассмотреть специфику установки навески именно указанного плана. Зачастую фиксация происходит посредством эксплуатации особых сцепок СВ-2 и СВ-1/1. Обязательным условием для проведения грамотного монтажа является наличие грунтозацепов, диаметр которых не должен быть ниже 600 мм. В противном случае избежать сдавливания редуктором картофельной ботвы не удастся.

Важно правильно направить окучиватель, ведь получить необходимый результат удастся только при его ориентации параллельно поверхности грунта. Сделать это можно просто, всего лишь отрегулировав несколько болтов на кронштейне

В процессе следует уделить особое внимание подбору ширины борозды и глубине погружения в землю, ведь после проведения обработки гребни должны быть на одном уровне. Эта глубина регулируется несколькими методами:

  • Мастер должен руководствоваться высотой крепежных отверстий;
  • Наличие винтовой регулировки (у регулируемых объектов) позволит во время поворота рукоятки изменить угол между рамой насадки и самым агрегатом.

Чтобы настроить ширину борозд, следует воспользоваться скобами скрепления рамы (сдвинуть или раздвинуть их). Можно также следовать указаниям, описанным на следующих видео:

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

  • Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
  • Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
  • Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
  • Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
  • Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
  • В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
  • Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

  • сварочный аппарат;
  • листовое железо;
  • болгарка;
  • крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

  • Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
  • Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
  • Так что при покупке нужно уточнять этот момент.
  • Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

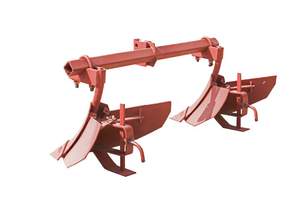

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

  • Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
  • В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
  • Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
  • Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Техника посадки окучником и картофелесажалкой в чем отличия

Чтобы посадка картофеля мотоблоком прошла как можно успешнее, необходимо выбрать метод, который бы идеально подходил для вашего участка. На каком бы варианте вы не остановились, помните, что для хорошей всхожести картофеля расстояние между семенами в ряду должно составлять не менее 20-30 см, а глубина посадки – 10-15 см. Если вы используете обычный окучник, его нужно зафиксировать на мотоблоке, а затем сдвинуть отвалы и увеличить захват крыльев. Это позволит выдержать самое комфортное пространство между рядами.

Мотоблок для посадки картофеля

Что касается остальных подготовительных моментов, они будут зависеть от используемой вами модели. Например, применяя для посадки мотоблок Нева, не забываем снять с него крылья и основной упор. А вот для мотоблока Салют этого делать не нужно. Достаточно просто прикрепить грунтозацепные колеса, выдерживая оптимальную ширину колеи в 60 см. Когда борозды будут подготовлены, выкладываем в них клубни картофеля на одинаковом расстоянии друг от друга. Идеальной «линейкой» в этом станет ваш стандартный шаг, который позволит посадить картофель максимально точно.

Далее надеваем на мотоблок резиновые колеса, оставляя при этом первоначальную ширину колеи и максимальный промежуток между крыльями, и засыпаем ряды с картофелем землей. Так проделываем со всеми рядами, доходим до края и разворачиваемся в обратную сторону. Если площади посева достаточно большие, высадка посадочного материала вручную будет довольно трудоемкой. В таких случаях предпочтительней использовать навесную картофелесажалку. Благодаря специальной конструкции, состоящей из бороздодела, транспортера, распределителя картофельных клубней и высококачественного дискового окучника, вам удастся всего за один проход посадить и засыпать картофель свежей землей.
