Как установить дымоход из сэндвич труб

Правильный дымоход в частном доме

Товар добавлен в корзину

Перейти в корзину или продолжить покупки?

В наше время практически в каждом частном доме можно увидеть установленный дымоход. Он редко выполняет декоративную функцию, чаще всего используется по назначению. Чтобы создать тепло и уют в доме, используют печи, камины, котлы и другие устройства. Поэтому дымоходная труба играет главную роль в этом деле. Через нее отводится дым, осуществляется правильная работа всей отопительной системы.

Если верить общей статистике, то многие предпочитают установку дымохода внутри здания. Данный метод имеет некоторые преимущества, о которых стоит рассказать.

Основные преимущества внутреннего дымохода:

Оптимальное давление и тяга внутри трубы.
Нет горизонтальных и наклонных участков – меньше отложений сажи, выше безопасность и срок службы дымохода.
Легкое подключение.
Дымоход и его установка стоят дешевле.
Исключено влияние погоды и климатических изменений.
Дымовая трасса не портит фасад дома

Внутри дома может быть скрыта или обыграна дизайнерскими решениями.
Доступность покраски в любой цвет.
За счет оптимальной тяги повышается качество работы отопительного прибора.
Другой важной особенностью является быстрая растопка печи или камина. Дело в том, что дымоходная труба, которая находится внутри здания, не замерзнет

Ее не придется прогревать до первого появления тяги.

Особенности и преимущества внешнего дымохода

Если нет возможности установить дымоход внутри дома, то можно воспользоваться другим вариантом. Труба снаружи не даст тот оптимальный эффект, который дает внутренняя. Но, нельзя забывать, что внешний дымоход устанавливают в следующих случаях:

• Когда установке дымохода мешают: труба водоснабжения, электрическая проводка, опоры, лаги, балки и многое другое.
• Когда хозяин дома не подумал заранее об установке печи или камина, и теперь не хочет портить чистовую отделку.

При установке внешнего дымохода потребуется, как минимум один горизонтальный участок. Это автоматически влияет на тягу, образование сажи в трубе, увеличивает стоимость дымохода и его установки. Кроме того, внешних дымоход подвержен воздействию ветра, осадков, а также отрицательной температуры. Учитывая вышеперечисленные факторы, приходится дольше прогревать трубу зимой, ждать пока тяга выровняется.

Профессиональная установка

Установку дымохода необходимо доверять только настоящим профессионалам. По статистике большая часть пожаров происходит либо из-за некачественного дымохода, либо из-за его некачественной установки, нарушения правил пожарной безопасности.

Эксплуатация дымоходных сэндвич систем

После монтажа дымохода следует провести пробную топку, чтобы проверить герметичность стыков, убедится, что примыкающие конструкции и материалы не нагреваются.

В первое использование системы может проявиться легкое задымление и специфический запах от нагревания остатков масла, герметика, пыли на поверхности труб.

Правильная эксплуатация предполагает своевременное удаление сажи. При чистке запрещается использовать какие-либо моющие средства. Обзор лучших средств и способов чистки рассмотрены в другой нашей статье.

Лучше, если ее будет проводить организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Опасность температурного движения вверх-вниз

Труба длиной 6 м под воздействием высокий и низкой температуры будет изменяться примерно на 10 см. От этого показателя и следует отталкиваться. При жестком креплении стального дымохода и отсутствии скольжения под воздействием температурных режимов могут возникнуть некоторые проблемы, включая следующее:

• видоизменение дымового канала (происходит изгиб между соединениями);
• деформация слабых перекрытий;
• выламывание креплений.

Если режим топки умерен, это не представляет никакой опасности, но при экстремальных температурах могут быть неутешительные последствия.

Мнение одного печника

При необходимости создания двух закладок друг за другом на форсаже труба подвергается сильному изгибу. При этом расширение достигает более 10 см.

При четырех часах активной работы конструкция может раскалиться до темно-красного цвета на 3 м вверх. Кроме того, в данном случае не исключено отлетание приваренной сеты. Но это взято из опыта не стандартной сэндвич-трубы, а самодельного внутреннего двойного изделия, выполненного из нержавейки, со стенками толщиной 3 мм, причем внешне она тонкостенна. Все крепилось к несущей боковой конструкции с помощью уголков.

Однажды зимой решил просушить пару реек. Открыл двери, в печь подкидывал постоянно. По прошествии четырех часов на одном из стыков дымоход развалился пополам. Труба выгнулась от температуры до такой степени, что с корнем вырвала сквозной болт из стены

В связи с этим к температурному режиму следует относиться с особым вниманием и осторожностью

Фиксация на крыше

Фиксация через крышу труб из сэндвич-дымохода производится по сходному алгоритму, как и через потолок. Все деревянные элементы при такой технологии имеют высокую протекцию, расстояние при таких обстоятельствах сокращается до 15,5 см.

Расчет делается на то, что в районе кровли дымоход хорошо обдувается воздушным потоком и охлаждается. Этот факт является поводом для уменьшения расстояния до закрытых теплоизоляцией стропил. Подобные правила действуют только тогда, когда кровля изнутри не обрабатывается утеплителем. Если существует теплоизоляция, то применяются те же нормы, как и для внутренних помещений на нижних этажах.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Особенности такой конструкции

Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:

• возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
• наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).

Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.

Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное — не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.

Схема устройства сэндвич-трубы.

Необходимыми инструментами при работе являются:

Особенности конструкции

Несмотря на огромный выбор материалов для строительства дымоходов, наиболее широкое распространение сегодня получили двухконтурные стальные трубы, именуемые в народе «сэндвич».

Дымоход типа «сэндвич» представляет собой двухслойную конструкцию. Между двумя металлическими трубами разного диаметра проложен слой теплоизоляционного материала, который одновременно служит изолятом и утеплителем.

Видео: Дымоход из сендвич-труб

По сравнению с одноконтурными трубами, которые производят из стали толщиной в 0,5 мм, двухконтурная конструкция отличается повышенной пожаробезопасностью и лучшими техническими характеристиками. Для монтажа дымохода снаружи здания, одноконтурные трубы использовать не рекомендуется. Ведь по причине всего одного слоя, они попросту не в состоянии удерживать тепло в холодное время года. Из-за резкого перепада температур в таком дымоходе образуется конденсат, снижающий тягу и создающий пробки в трубе.

Устройство двухконтурной сендвич-трубы

Поэтому для монтажа дымохода через стену наиболее оптимальным вариантом станет покупка сэндвич труб. Популярность такого двухконтурного дымохода обусловлена невысокой ценой по сравнению с кирпичным дымоходом, привлекательным внешним видом, отличными техническими характеристиками, пожарной безопасностью и длительной эксплуатацией.

Кроме того, монтаж дымохода из этого материала можно выполнить своими руками. И хотя здесь есть свои нюансы и тонкости, справиться с заданием сможет даже новичок, если четко следовать нашей подробной инструкции.

Преимущества и недостатки сэндвич-дымохода

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

• многозадачность – использовать такие трубы можно в постройках из любых материалов;
• занимают минимум пространства;
• удобство транспортирования;
• сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
• лаконичный и приятный внешний вид;
• противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
• имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
• благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
• сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

• цена на сэндвич трубу довольно существенна;
• оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Устройство сэндвич — дымохода

Сэндвич – дымоход – это многослойная конструкция, состоящая из двух контуров-труб, вставленных одна в другую. Между контурами слой минеральной тепловой изоляции.

Благодаря этому конструктивному решению КПД (коэффициент полезного действия) печи выше. Дым уходит, тепло остаётся.

Причин этому несколько:

• Во-первых. Контур с внутренней части сэндвича дымохода отлично держит большую температуру и не боится конденсации.
• Во-вторых. Утеплитель сохраняет от перегревания наружную часть.
• В третьих. Особенность конструкции дымохода не позволяет осадкам попадать на теплоизолятор.
• В четвёртых. Создаётся отличная тяга.

Трубу, которая внутри всегда производят из «нержавейки», а наружную, и очень часто, из «оцинковки».

При монтаже сэндвич — трубы для подобного дымохода обязательно потребуются:

• Кронштейн для крепления.
• Специальное отверстие для чистки дымохода (ревизия).
• Переходники и тройники.
• Колено. Оно позволяет менять угол направления трубы на 45о или 90о.
• Хомуты.
• Розетта (окапник), крыза (юбка).

1. Ревизия – устройство для чистки дымохода оснащённое крышкой и подставкой.
2. Розетта – устройство для установки на трубу дымохода для предотвращения попадания осадков в отверстия в дымоходе.
3. Крыза – устройство, которое устанавливают между кровлей и стыками трубы. Оно тоже предназначено для защиты от осадков.

Технические характеристики сэндвич трубы для дымохода

Такой дымоход, как сэндвич подразумевает различие не только по размерам, но и по весу, а также диаметру. Поэтому производя расчет в обязательном порядке нужно ориентироваться на подобные показания. По техническим характеристикам, все подобные дымоходы подразделяются на такие подвиды:

• Одностенные.
• Двухконтурные.
• Одноконтурные.
• Гофрированные.
• Гибкие.

Также не забывайте, что по техническим нормам и свойствам, наиболее оптимально собирать конструкции из отрезков метровой длины. Кстати, в последнее время, заводы такими размерами только и оперируют.

Комплектующие для сэндвич дымоходов

У каждого из видов есть свои преимущества, а главное особенности монтажа, но об этом узнаете в другой статье посвященной монтажу сэндвич дымохода. Здесь же приведем примеры общих параметров. Среди главных особенностей такой конструкции дымохода сэндвич, выделяют удивительные параметры работы и износостойкости. При благоприятных условиях, система может прослужить порядка 20 лет, естественно, с оговоркой, что вся конструкция изначально была собрана правильно.

Также не забывайте, что правила монтажа сэндвич элементов напрямую касаются диаметра сэндвич трубы. Не забывайте обращаться к инструкции и рекомендации к вашему котлу либо печи, потому что большинство производителей на сегодня требуют к своей продукции определенные правила взаимодействия. К примеру, ни в коем случае, не устанавливайте в котел с патрубком 100 мм, трубу больших размеров, даже если используется переходник специальный. Котел может попросту не справится с таким напором тяги, либо наоборот не станет разгораться из-за завихрений. В общем, очень много всевозможных нюансов, которые следует придерживаться каждому домовладельцу.

Этапы строительства классического дымохода

Наличие кирпичного дымохода следует предусматривать еще во время проектирования бани. Печка должна быть кирпичной и обязательно на отдельном бетонном фундаменте.

Банная печь на этапе возведения топки

Для большинства банных печей достаточно канала 250×120 мм, это стандартные размеры красного кирпича. Для кладки дымохода потребуются специальные кирпичи в половину стандартной, их можно купить готовыми или состоятельно обрезать болгаркой с алмазным диском.

Толщина раствора не более 1 см, чем толще раствор – тем больше риски его растрескивания во время теплового расширения. Не рекомендуем делать такой сложный дымоход для металлической печи, для нее достаточно установить трубу.

Шаг 1. Приготовьте кирпичи, инструменты и раствор. Снимите размеры до шибера и распушки.

Шаг 2. Начинайте кладку снизу дымохода от печки, каждый ряд проверяйте уровнем по всем четырем плоскостям. Через три-четыре ряда очищайте канал от излишков раствора.

Вид канала

Контроль вертикальности

Шаг 3. В месте установки шибера закрепите рамку. Установка рамки не должна нарушать положение верхней плоскости кирпичей, для этого нужно в них выбрать углубление по размерам рамки шибера.

Шаг 4. Продолжайте кладку до начала устройства распушки. Подсчитайте количество рядов, которые придется класть до выхода распушки на нужные размеры. При этом имейте в виду, что за один ряд периметр дымохода увеличивается на четверть ширины кирпича. Распушка должна плотно примыкать к потолочным балкам. Если они находятся на большом расстоянии от дымохода, необходимо сделать специальные упорные рамочные конструкции.

Распушка

Шаг 5. Выкладывайте распушку согласно схеме. Имейте в виду, что это лишь принципиальная схема, конкретное количество рядов кирпичей для выхода на максимальную ширину распушки зависит от конструкции бани. Необязательно делать распушку квадратного профиля, можете выкладывать прямоугольную.

На фото – распушка

Шаг 6. Постепенно за то же количество рядов переходите с распушки к размерам дымохода, подтягивайте его к крыше.

Шаг 7. На нижнем уровне крыши начинайте класть выдру. Этот элемент дымохода сложнее распушки, увеличение ширины дымохода должно происходить постепенно с учетом наклона скатов. Настоятельно рекомендуем для повышения устойчивости конструкции во время кладки вмуровать в выдру металлические пластины и прикрепить их к стропильной системе.

Выдра

Торцы кирпичей нужно подрезать, это уменьшит величину зазора межу кровельным покрытием и выдрой. Если подрезать не хочется – советуем между нижней частью выдры и кровельным покрытием установить металлические листы для предупреждения попадания на стропильную систему и чердак атмосферных осадков.

Сейчас читают

Расшивка прохода кирпичной трубы. Распушка

Проход трубы через потолок

Шаг 8. Кладка оголовка. Чисто декоративный элемент, внешний периметр дымохода увеличьте на четверть кирпича. Оголовок один ряд и сразу после него финишный. В финишный ряд рекомендуем вмуровать металлическую сетку от птиц. Сверху на дымоходе дюбелями закрепите защитный колпак.

Оголовок трубы

Дайте два-три дня на просушку, а потом начинайте первую протопку печи. Не пугайтесь, если вначале протопки тяга будет маленькой или вообще отсутствовать, со временем все встанет на свои места.

Лучшие сэндвич-дымоходы 2020-2021

• Ferrum;
• Дымок;
• Феникс;
• Вулкан;
• Гамарт.

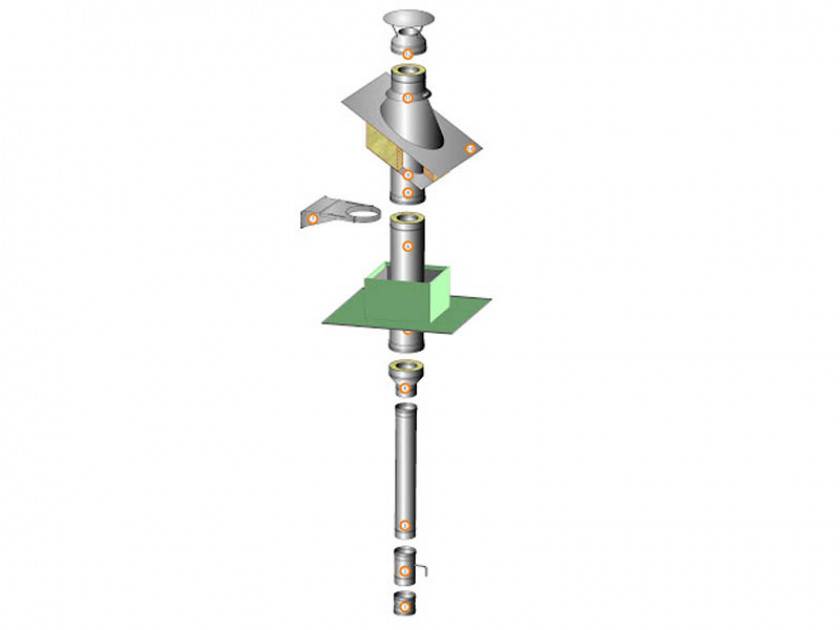

Ferrum 115 мм 0,8 мм (для каминов)

Дымоходы из нержавеющей стали по схеме «сэндвич» от производителя Ferrum имеют толщину стенки 0,8 мм. Для теплозащиты применен слой минеральной ваты плотностью 120 кг/м³. Внешняя оболочка выполнена из оцинкованного листа, сваренного лазерной установкой.

Внешняя оболочка дымохода Ferrum выполнена из оцинкованного листа, сваренного лазерной установкой.

Преимущества:

• пригодность для печей на дровах;
• в набор для монтажа входят термоустойчивый герметик и винты;
• для изготовления внутренней части применена сталь AISI 439, выдерживающая нагрев до +700°С.

Недостатки:

• верхняя секция имеет оболочку толщиной 0,5 мм;
• отводной участок от камина не имеет изоляционного слоя.

Где купить и цены

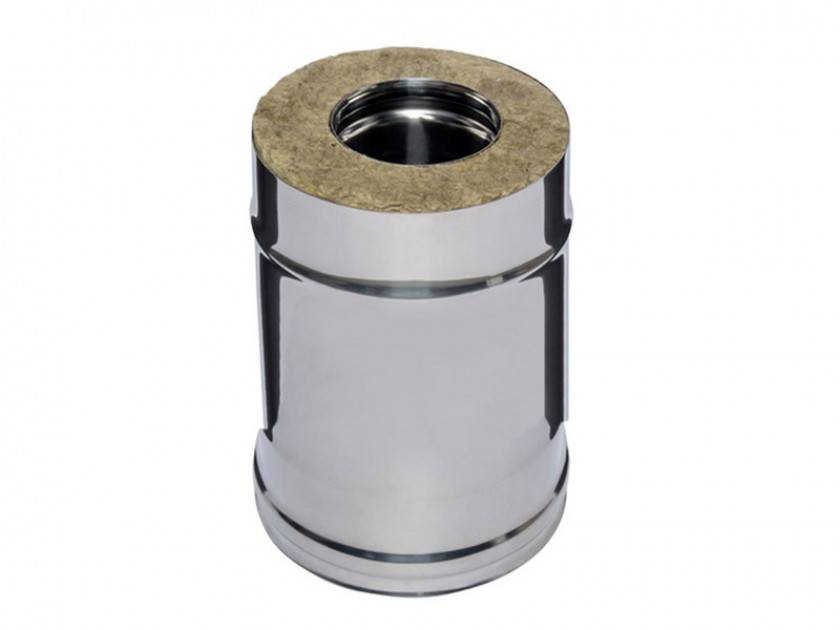

Дымок 115 мм 0,5 мм (универсальный)

В перечень лучших дымоходов, изготовленных из нержавеющей стали, входит продукция фирмы Дымок. За счет уменьшения толщины внутренней магистрали до 0,5 мм удалось снизить вес и себестоимость. Для защиты применена базальтовая вата от компании Rocwool и оцинкованный лист.

Продукция фирмы «Дымок» лидирует среди дымоходов из нержавеющей стали.

Преимущества:

Недостатки:

• в наборы не входит защитный элемент для перекрытий кровли (докупается отдельно);
• малая толщина металла, снижающая ресурс конструкции;
• не рекомендуется для печей на дровах из-за риска прогорания трубы.

Где купить и цены

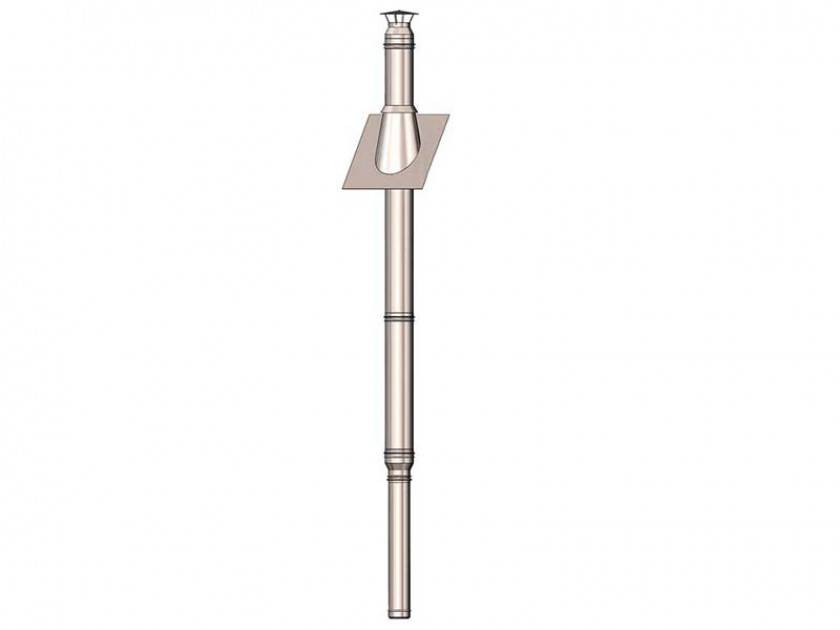

Феникс 120 мм 1 мм (для бани)

Продукция от компании Феникс пригодна для печей с боковым отводом и для монтажа дымохода из сэндвич-труб через стену дома или бани. За счет увеличенной толщины стенки изделие выдерживает повышенную температуру, а большое сечение позволяет быстро растопить печь в бане. На оголовке предусмотрены точки крепления козырька для защиты от атмосферных осадков.

К недостаткам дымохода Феникс относят высокую стоимость — от 29 тысяч рублей.

Преимущества:

• для соединения листов использована аргоновая сварка;
• в набор входят тройник для сбора конденсата и переходные пластины для защиты перекрытий;
• предусмотрен регулируемый кронштейн для фиксации бокового отвода.

Недостатки:

Где купить и цены

Вулкан 120 мм 0,5 мм (для большого дома)

Набор предназначен для установки как через крышу, так и по боковой стене дома. Сэндвич-труба для дымохода имеет размер 120 мм, обеспечивающий беспрепятственный отвод продуктов сгорания от большой печи или камина. Внешний экран изготовлен из полированного листа нержавеющей стали, устойчивого к воздействию перепадов температур и атмосферных осадков.

Благодаря диаметру 120 мм, дымоход Вулкан обеспечивает беспрепятственный отвод продуктов сгорания от большой печи или камина.

Преимущества:

• для изготовления внутренней секции применена кислотоупорная сталь AISI 304 (допускает совместную работу с печами с медными элементами в камере сгорания);
• предусмотрен слой базальтовой ваты толщиной 50 мм;
• в набор включены противопожарные экраны для перекрытий и эластичная юбка для защиты стыка между трубой и крышей от осадков.

Недостатки:

• высокая цена;
• увеличенный до 0,22 м внешний диаметр;
• участок трубы от печи лишен изолятора.

Где купить и цены

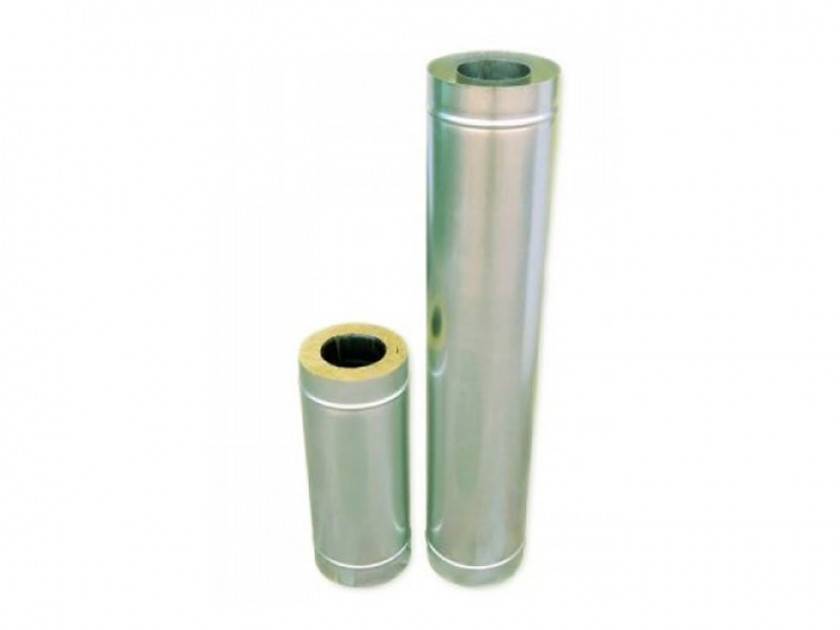

Гамарт сэндвич-труба

Под маркой Гамарт поставляются сэндвич-трубы для дымохода, выполненные из нержавейки толщиной от 0,5 до 1,0 мм. Внешняя часть выполнена из оцинкованного листа или легированной стали, не подверженной коррозии. Покупатель самостоятельно набирает комплект, ориентируясь на конструктивные особенности дома.

Внешняя часть дымохода Гамарт выполнена из оцинкованного листа или легированной стали, не подверженной коррозии.

Преимущества:

• доступны варианты с внешней частью из нержавейки или оцинковки;
• для внутренней части применяются стали AISI 409 или AISI 439.

Недостатки:

• отсутствуют готовые наборы;
• часть компонентов изготавливается под заказ.

Где купить и цены

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)

Сендвичные трубы для изготовления дымохода диаметром 0,2 м от Ferrum рассчитаны на использование в составе систем отопления. Толщина стенки 0,8 мм позволяет топить печи газом или углем. Для защиты от нагрева применена минеральная вата (слой толщиной 0,05 м).

Дымоход Ferrum диаметром 200 мм рассчитан на использование в составе систем отопления.

Преимущества:

• простой монтаж за счет использования переходных раструбов;
• в набор входят листы базальтовой ваты для защиты перекрытий;
• трубопровод выдерживает нагрев до +700°С.

Где купить и цены

Как правильно соединять сэндвич-трубы

Разбираясь в вопросе о том, как провести дымоход через стену или кровлю, наверняка возникнет и иной: как правильно стыковать трубы между собой? Применять можно один из двух основных способов:

• “По дыму”. Такой вариант стыковки предполагает вхождение нижней трубы внутрь верхней. При таком соединении продукты горения не будут иметь возможности выхода из трубы, поэтому они совершенно беспрепятственно отправятся на улицу.
• “По конденсату”. При таком методе крепления верхняя труба входит во внутреннюю. В результате наружные трубы монтируются верхней частью наружу.

Варианты соединения элементов между собой

Специалисты считают, что второй вариант значительно снижает риск попадания конденсата на утеплитель, и это так и есть. Однако в случае, если герметичность трубы будет нарушена, то львиная доля продуктов горения может попасть в помещение.

Фиксация на крыше

Фиксация через крышу труб из сэндвич-дымохода производится по сходному алгоритму, как и через потолок. Все деревянные элементы при такой технологии имеют высокую протекцию, расстояние при таких обстоятельствах сокращается до 15,5 см.

Расчет делается на то, что в районе кровли дымоход хорошо обдувается воздушным потоком и охлаждается. Этот факт является поводом для уменьшения расстояния до закрытых теплоизоляцией стропил. Подобные правила действуют только тогда, когда кровля изнутри не обрабатывается утеплителем. Если существует теплоизоляция, то применяются те же нормы, как и для внутренних помещений на нижних этажах.

Пересечение кровли

При наличии стропильной системы труба, как и в случае с балками перекрытия, должна проходить посредине между стропил. Если деревянные элементы оказались слишком близко к трубе, их нужно обернуть минеритом.

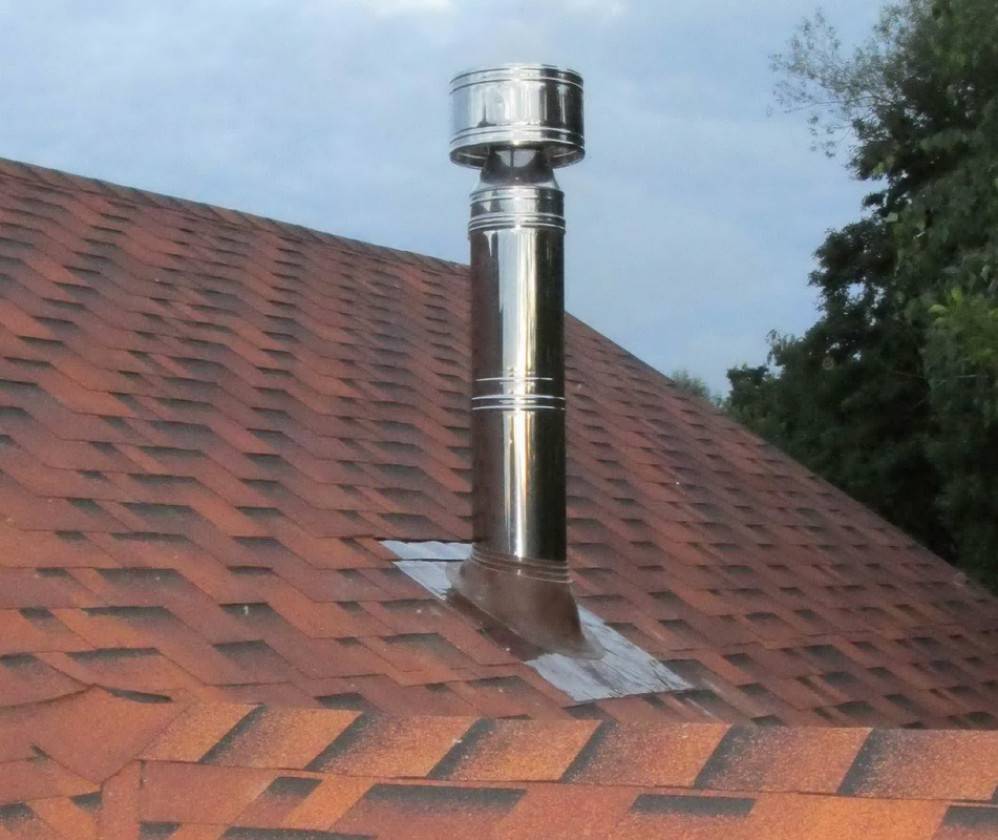

Проход через перекрытие и кровлю выглядит аккуратно и незаметно

Пересечение кровли выполняется по следующей схеме:

1. В кровле по месту прохода трубы вырезается проём. При этом гидроизоляцию и другие рулонные материалы нужно разрезать крестообразно, после чего получившиеся «лепестки» отгибаются и пристреливаются к обрешётке.
2. Далее монтируется участок дымохода, пересекающий кровлю.
3. На трубу надевается крыза, форма которой, как уже говорилось, должна соответствовать углу наклона ската.
4. Крызу нужно «пришить» к покрытию кровли, после чего поверх неё монтируется окапник — металлический фартук. Его прикручивают к трубе хомутом либо фиксируют при помощи стопорного винта.
5. Если тип кровельного покрытия позволяет, под него нужно завести верхний край опорной пластины крызы. Если нет, место примыкания пластины к покрытию нужно надёжно обработать герметиком.

Далее, труба достраивается до нужной высоты, после чего на ней формируется оголовок: надевается конус, а на него — грибок, дефлектор или иной элемент. Если покрытие кровли изготовлено из горючего материала, а подключённый к дымоходу теплогенератор работает на твёрдом топливе, оголовок обязательно нужно оснастить искроуловителем.

Если труба возвышается над крышей более, чем на 1,2 м, её необходимо укрепить тремя растяжками. Для этого на оголовке крепят специальный хомут с тремя петлями, на которых и фиксируются растяжки. Затем каждую из них свободным концом нужно прикрепить к любому неподвижному и достаточно прочному элементу крыши.

Материалы и устройство

По своей конструкции эта система может быть выполнена в нескольких вариантах:

1. Выводы из помещений, соединяющиеся в верхней части здания с последующим оборудованием легкой трубы на крыше, применяется для устройства вентиляции;
2. Стеновая труба, совмещающая в себе как функции несущей стены, так и трубы, содержащей вентиляционные и дымовые каналы;
3. Коренная труба, выполняющая только эту функцию и ставящаяся на фундамент;
4. Насадная труба, представляющая собой продолжение дымохода печи.

Помимо этого, возможно сочетание некоторых технологий. Так, сборные дымоходы и вентиляция вполне могут упаковываться в кладку стены.

Дымовые и вентиляционные каналы делаются из различных материалов, каждый из которых имеет свои достоинства и недостатки, а также установленные нормативами и практикой области применения.

Кирпич

Это самый старый и традиционный материал. Он проверен временем и универсален — из него можно делать как вентиляционные каналы, так и дымоходы для любых видов топлива.

Достоинства кирпичных дымоходов огромны. Они механически устойчивы, способны выполнять роль второго отопительного прибора на вышележащих этажах (если идут от печки, камина или котла) и пожаробезопасны. Но все эти качества не будут проявлять себя, если не соблюдать ряд правил при их устройстве. Вот эти правила:

• Для каналов годится только полнотелый керамический одинарный кирпич. Категорически запрещено для этих целей брать силикатный или пустотелый. Он не должен содержать трещин. При несоблюдении данного правила канал будет разрушаться, и особенно это касается дымоходов, где есть фактор повышенной температуры.
• Сечение такого канала прямоугольное, что не очень хорошо сказывается на тяге. Чтобы этот недостаток скомпенсировать, высоту трубы нужно просчитывать тщательно.
• Внутренняя поверхность канала должна быть идеально ровной. Для этого при кладке производят швабровку специальным инструментом или рукавицей. Если это условие не выполняется, на стенках оседает сажа, конденсат и оксид серы (этот продукт часто образуется при сгорании одоранта — вещества, добавляемого в газ для контроля над утечками). В дальнейшем приводит к разрушению канала, и в особенности верхней его части — трубы.
• Все швы в кладке должны быть герметичны и полностью забиты раствором (в горячих участках — глиной или специальной смесью).
• Если вы делаете канал в наружной стене, его необходимо утеплить. Для вентиляции вполне подойдет полистирол, а дымовой канал изолируют ватой. Если этого не сделать, наружная поверхность стены будет охлаждать канал, что уменьшит тягу.

Таким образом, возведение таких каналов и труб требует аккуратности и профессионализма, кладка каналов и труб у каменщиков оплачивается по повышенной расценке.

Компоновка

Важно в компоновке дымохода — это отсутствие стыков и соприкосновением с остальными блоками. Дымоход непосредственно монтируется в патрубок металлический, он сделан в виде короба

Важен такой параметр как толщина, он должна превышать толщину перекрытия не более чем на восемь сантиметров. Система дымоудаления важна, ее следует рассчитывать еще при проектировании объекта. Соединение труб также существенный элемент, о котором следует знать. Есть два вида компоновки:

• по дыму;
• по конденсату.

При монтаже «по дыму» нижняя часть трубы инсталлируется в элемент верхнего колена. При такой комбинации раскаленные газы, не встречая никаких препятствий, движутся вверх беспрепятственно вдоль внутренней поверхности трубы. При втором варианте стыковки внутренний элемент инсталлируется в нижнюю часть. При такой компоновке весь конденсат стекает вниз. Обычно все дымоходы (с учетом появления конденсата) монтируются на инновационных газовых агрегатах. Исходящая температура исходящих продуктов не превышает 200 градусов по Цельсию.

В качестве примера, можно упомянуть: в печах, которые сделаны из металлических листов («буржуйки») температура сжигания составляет порядка 300 градусов по Цельсию, влага выделяется уже при ста градусах. При разогреве устройства, образуется пар, он оседает на внутренние и камеры, образуются капли, которые затем скатываются вниз в специальный сборник. Монтаж дымохода конструкций «сэндвич» рациональнее всего монтировать с учетом появления обильного конденсата.
