Монтаж подвесного потолка Армстронг

Какие светильники подойдут?

Основное требования к светильнику для армстронга – это его размер, стандартные габариты ячейки – 595 на 595 мм. Выпускаются модели специально для подобных подвесных конструкций. Унифицированные изделия упрощают установку. Подобные стандартные осветительные приборы оснащаются люминесцентными, реже светодиодными линейными лампами. Располагают их так, чтобы освещение получилось равномерным. Этому способствуют отражатели, что предусмотрены в конструкции. Подобный светильник рассчитан на четыре лампы.

Есть светильники на ½ размера ячейки, для таких необходим монтаж дополнительной направляющей, а остаток блока занимает декоративный элемент.

Возможна установка любых круглых, квадратных встраиваемых или накладных точечных светильников. Основное требование – правильная подгонка монтажного отверстия под габариты осветительного прибора и создание внутри конструкции монтажной платформы. Врезается он в декоративную плиту, встройка осуществляется по стандартной схеме для подобных приборов. В отдельных случаях возможен монтаж подвесных люстр, если потолки в помещении довольно высокие. Если люстра средняя по весу или тяжелая ее следует закреплять к черновому потолку.

Монтаж и установка

Решив оформить помещение с помощью потолочных систем Армстронг, потребуется грамотно рассчитать необходимое количество используемых материалов, определить, какие дополнительные элементы могут понадобиться, а также провести нужные подготовительные работы.

Предварительный расчет материалов

Установка потолка Армстронг начинается с анализа перечня материалов, которые потребуются в работе. Чтобы определиться с их количеством, нужно получить представление, из каких деталей собираются такие потолки.

Следующие стандартные изделия установленных размеров используются для установки потолков системы Армстронг:

• минеральные плиты квадратной формы, их размер обычно стандартный 600х600 мм, но бывает и американский вариант – 610х610 мм, однако такие плиты у нас встречаются нечасто;
• металлические угловые профили – 3 м;
• направляющие основные, их длина 3,7 м;
• направляющие поперечные – 1,2 м;
• подвесы, которые крепятся на бетонное основание. Их высота может регулироваться.

Для помещений разного размера требуется разное количество комплектующих. На представленном ниже фото можно просчитать число элементов, которые потребуются в процессе монтажа.

И чтобы более точно определиться с количеством всех элементов для такого потолка для конкретного помещения, можно воспользоваться такими формулами расчета:

• количество минеральной плиты стандартного размера – 2,78хS;
• профили металлические для монтажа на стену – Р/3;
• направляющие основные – 0,23хS;
• поперечные направляющие – 1,4хS;
• число подвесов – 0,7хS.

В формуле используются данные S (площадь помещения) и Р (периметр помещения). Приведенные формулы расчета позволят приобрести все необходимые элементы в нужном количестве, исходя из параметров помещения, которое будет оформляться потолками системы Армстронг.

Дополнительные элементы

В качестве дополнительных комплектующих для потолков рассматриваемой системы используются крепежные узлы. Они необходимы для крепления подвесов к бетонному основанию. Может применяться комплект из шурупа и дюбеля, а также цанга.

Еще один элемент, который необходимо своевременно монтировать в потолочную поверхность, – светильники. Наиболее простой вариант – выбор светильника, полностью совпадающего размером с плитой потолка. Такой светильник размером 600х600 мм устанавливается вместо одной из плит при проведении установки.

В качестве дополнительных элементов также могут выступать плиты иной расцветки, с узорами. Либо минеральные плиты, в которых имеются круглые отверстия для последующей установки в потолок точечных светильников.

Светильники для потолка Армстронг

Подготовительный этап

Перед тем, как собрать потолок Армстронг, потребуется провести ряд подготовительных работ. Ведь даже закрывая не слишком эстетичный изначальный вариант потолка навесными минеральными плитами, плиты не страхуются от механических повреждений. Они могут возникать вследствие отслаивания старой штукатурки с потолка. Потому, если штукатурка на потолке лежит ненадежно, потребуется ее тщательно удалить. Если же покрытие надежное, не отваливается, его можно оставить.

Необходимо учитывать момент, что потолочное покрытие может протекать.

Для гидроизолирующего материала может применяться битум, латексная мастика или современная водонепроницаемая полимерная штукатурка. При наличии на поверхности потолка трещин необходимо их предварительно заделать. Для этого используется гипсовая или алебастровая штукатурка.

Сборка потолка Армстронг

После того как все вопросы решены, еще раз проверено соответствие профилей, исправность замков, подвесов, выяснили, как собрать потолок Армстронг, можно приступать к непосредственному монтажу каркаса.

В первую очередь выполняется разметка расположения на стенах стартового уголка-профиля. От того, насколько точным будет выполнен монтаж пристенной уголковой рейки, зависит тот факт, будет ли система выглядеть одной плоскостью, или поверхность получится волнистой или «заваленной» в один из углов помещения. Общие положения, как собрать потолок Армстронг. Будет полезно узнать о том, как правильно отрегулировать потолочный каркас.

Для разметки применяют только лазерный или гидравлический уровень, рекомендуется сначала нанести на стены линию контура, и лишь потом приступать к монтажу. Уголок крепится на стены обычными дюбелями с полипропиленовыми вкладышами, с шагом 20 см.

После того как уголок собран, можно приступать к монтажу направляющих балок. Каждую рейку необходимо предварительно проверить на осаживаемость между двумя уголками, после чего фиксируют с помощью концевых замков.

Процесс монтажа

Минимальное расстояние между уровнем чистового потолка армстронг и чернового основания – 20 см, меньше не допускается, так как стандартные растровые светильник не удастся встроить. Прежде чем проводить монтаж следует проверить, есть ли дополнительные укрепляющие подвесы на участках установки светильников.

Допускается если на 2 ячейках под светильник 1 крепление, но при этом каждый отдельный квадрат должен иметь по 4 подвеса. Если исполнители сэкономили, то в процессе установки прибора следует дополнительно зафиксировать его к черновому потолку на специальных тросах-подвесах. За счет этого удастся уменьшить давление на подвесную конструкцию реечного потолка.

Перед закреплением светильника следует снять с него лампы, отражатели, рассеиватели, на корпусе остается только пусковое оборудование. Такие манипуляции помогут уменьшить вес светильника, и монтаж его удастся осуществить самостоятельно. Далее, каркас помещается в ячейку и совмещается с ней как элемент пазла.

Если монтируются нестандартные осветительные приборы, а точечные или подвесные, то для них в декоративной плите вырезают отверстие и туда вставляется прибор по аналогии с установкой их в гипсокартонные подвесные потолки.

Непосредственно монтаж потолка

Простота установки сделала эти потолки популярными и востребованными. Помещение площадью 15 кв. м можно оформить минеральными плитами по данной системе в течение 1 дня. Вполне возможен монтаж потолка Армстронг своими руками, если предварительно были выполнены подготовительные работы, закуплены необходимые материалы.

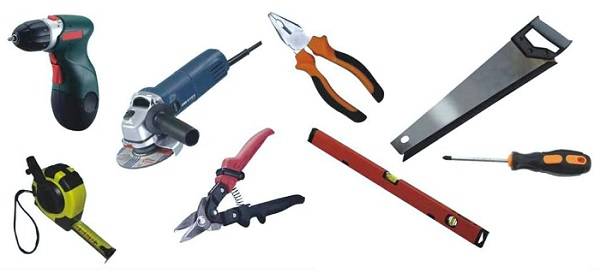

Инструменты для осуществления работы

Поскольку перечисленные материалы потребуется монтировать, придавать им нужный размер и форму, для работы будут необходимы определенные инструменты. Обычно большая их часть имеется в арсенале домашнего мастера.

Для проведения установки потребуются следующие инструменты:

• пузырьковый строительный уровень;
• дрель либо перфоратор, которые предназначены для сверления бетона;
• рулетка;
• анкерные болты;
• шурупы, крестовая отвертка, вместо нее может применяться шуруповерт;
• болгарка, которая потребуется для распила металлических направляющих.

Перечисленные инструменты позволят выполнить монтаж потолка системы Армстронг наиболее качественно и быстро.

Осуществляем монтаж

Монтаж рассматриваемой системы потолков достаточно прост. И чтобы выполнить его самостоятельно, необходимо выполнять приведенные ниже действия по установленному стандартному алгоритму.

Алгоритм манипуляций при монтаже потолков системы Армстронг выглядит следующим образом:

1. Процесс установки потолка начинается с установки по периметру помещения угловых направляющих. Метод их крепления – полками вниз. Верхний край должен точно совпадать с линией, предварительно очерченной по периметру стены помещения. Для крепления уголков потребуется анкерные болты либо шурупы. Шаг установки болтов составляет не менее 50 см. В углах и местах стыка угловые направляющие подрезаются до нужного размера, немного сгибаются для удобства и надежности крепления.
2. Теперь крепежные узлы крепятся в поверхность старого потолка. За верхние петли к ним крепятся металлические подвесы. Крепление должно быть надежным, от него во многом зависит сохранность и качество потолков. Места крепления должны располагаться таким образом, чтобы шаг составлял не менее 1,2 м. До стены болты должны располагаться не менее чем в 60 см.
3. Там, где планируется установить светильник любого типа, в зависимости от его размеров и веса рекомендуется установить дополнительный каркас. Это позволит минимизировать риск обрыва светильника, надежно его зафиксирует в установленном месте потолка.
4. Теперь собираются основные направляющие. Они фиксируются на крючки подвесов, для чего используются специальные отверстия в них. Теперь направляющие распределяются на полках угловых профилей. При значительной длине стены и нехватке длины одного профиля они соединяются между собой из двух отрезков равной длины. Для этого используются специальные замки, которые находятся на концах реек. Фиксация также проводится при помощи зажимов-бабочек.
5. Далее идет черед продольных и поперечных реек. Благодаря наличию для них стандартных креплений монтаж их осуществляется максимально просто и быстро. Крепления надеваются в прорези по бокам направляющих. Установка каркаса, на который далее устанавливаются минеральные плиты, закончен. Остается для точности проверить его с помощью горизонтального уровня.
6. На следующей стадии осуществляется монтаж встроенных светильников, что даст возможность спрятать под конструкцией провода и коммуникации. И после укладки проводов и подключения светильников осуществляется монтаж минеральных плит. Делается это легким нажатием на них в места ячеек в каркасе. Делать это следует аккуратно, без сильного нажатия. Для простоты установки можно слегка сжать углы каждой плиты. Устанавливают их по диагонали, слегка выгибая наружной стороной.

Теперь при необходимости проведения планового ремонта, замены лампочек в светильниках плиты легко демонтируются. Они вынимаются также с помощью плавного нажатия и затем снова просто устанавливаются на место.

Следование приведенному алгоритму последовательных действий при монтаже потолков системы Армстронг позволит получить отличный результат. А также обеспечить созданной конструкции максимальную прочность и долговечность.

Непосредственно монтаж потолка

Простота установки сделала эти потолки популярными и востребованными. Помещение площадью 15 кв. м можно оформить минеральными плитами по данной системе в течение 1 дня. Вполне возможен монтаж потолка Армстронг своими руками, если предварительно были выполнены подготовительные работы, закуплены необходимые материалы.

Инструменты для осуществления работы

Поскольку перечисленные материалы потребуется монтировать, придавать им нужный размер и форму, для работы будут необходимы определенные инструменты. Обычно большая их часть имеется в арсенале домашнего мастера.

Для проведения установки потребуются следующие инструменты:

• пузырьковый строительный уровень;
• дрель либо перфоратор, которые предназначены для сверления бетона;
• рулетка;
• анкерные болты;
• шурупы, крестовая отвертка, вместо нее может применяться шуруповерт;
• болгарка, которая потребуется для распила металлических направляющих.

Перечисленные инструменты позволят выполнить монтаж потолка системы Армстронг наиболее качественно и быстро.

Осуществляем монтаж

Монтаж рассматриваемой системы потолков достаточно прост. И чтобы выполнить его самостоятельно, необходимо выполнять приведенные ниже действия по установленному стандартному алгоритму.

Алгоритм манипуляций при монтаже потолков системы Армстронг выглядит следующим образом:

1. Процесс установки потолка начинается с установки по периметру помещения угловых направляющих. Метод их крепления – полками вниз. Верхний край должен точно совпадать с линией, предварительно очерченной по периметру стены помещения. Для крепления уголков потребуется анкерные болты либо шурупы. Шаг установки болтов составляет не менее 50 см. В углах и местах стыка угловые направляющие подрезаются до нужного размера, немного сгибаются для удобства и надежности крепления.
2. Теперь крепежные узлы крепятся в поверхность старого потолка. За верхние петли к ним крепятся металлические подвесы. Крепление должно быть надежным, от него во многом зависит сохранность и качество потолков. Места крепления должны располагаться таким образом, чтобы шаг составлял не менее 1,2 м. До стены болты должны располагаться не менее чем в 60 см.
3. Там, где планируется установить светильник любого типа, в зависимости от его размеров и веса рекомендуется установить дополнительный каркас. Это позволит минимизировать риск обрыва светильника, надежно его зафиксирует в установленном месте потолка.
4. Теперь собираются основные направляющие. Они фиксируются на крючки подвесов, для чего используются специальные отверстия в них. Теперь направляющие распределяются на полках угловых профилей. При значительной длине стены и нехватке длины одного профиля они соединяются между собой из двух отрезков равной длины. Для этого используются специальные замки, которые находятся на концах реек. Фиксация также проводится при помощи зажимов-бабочек.
5. Далее идет черед продольных и поперечных реек. Благодаря наличию для них стандартных креплений монтаж их осуществляется максимально просто и быстро. Крепления надеваются в прорези по бокам направляющих. Установка каркаса, на который далее устанавливаются минеральные плиты, закончен. Остается для точности проверить его с помощью горизонтального уровня.
6. На следующей стадии осуществляется монтаж встроенных светильников, что даст возможность спрятать под конструкцией провода и коммуникации. И после укладки проводов и подключения светильников осуществляется монтаж минеральных плит. Делается это легким нажатием на них в места ячеек в каркасе. Делать это следует аккуратно, без сильного нажатия. Для простоты установки можно слегка сжать углы каждой плиты. Устанавливают их по диагонали, слегка выгибая наружной стороной.

Теперь при необходимости проведения планового ремонта, замены лампочек в светильниках плиты легко демонтируются. Они вынимаются также с помощью плавного нажатия и затем снова просто устанавливаются на место.

Следование приведенному алгоритму последовательных действий при монтаже потолков системы Армстронг позволит получить отличный результат. А также обеспечить созданной конструкции максимальную прочность и долговечность.

Что собой представляет изделие

Скажем несколько слов о дизайне подвесного потолка. Конечно, его лаконичность и сдержанность приукрашены. На строительном рынке представлена масса расцветок и фактур. Выпускаются поверхности следующих типов:

• глянец;
• зеркальная;
• матовая;
• с фотопечатью.

Такое разнообразие фактур способствует тому, что потолочная конструкция может быть весьма оригинальной. Каждая отдельная плита независима от других. Часть из них можно установить матовыми, а другие – с фотопечатью. Всегда есть возможность убрать лишние плиты, добавив вентиляционные решетки или дополнительную подсветку. Установка новых частей меняет внешний вид потолка и существенно упрощает ремонт.

Сама система легкая, но выдерживает не только собственный вес. За плитами успешно скрывают инженерные сети. Вся статическая нагрузка приходится на металлические профили. Установка электропроводки возможна при монтаже потолка или уже во время эксплуатации.

Инженерные коммуникации, скрытые конструкцией

Уникальность потолочной конструкции кроется в применении крепления, которое используется исключительно при монтаже потолков такого класса. Специфика этого фиксатора в том, что с его помощью система Армстронг меняет свою высоту. На эти спицы крепятся профили и перемычки, которые образуют на потолке ячейки. Размеры каждой из них составляют 600×600 мм. Сами картонные панели вставляют в эти проемы, укладывая на металлические профили.

Требования

Когда нужно собрать потолок Армстронг, необходимо соблюдать некоторые требования по технологии монтажа.Так, ставить плитки конструкции можно только тогда, когда закончены все монтажные работы. Сюда входит не только монтирование потолочного покрытия. Если ведётся общий ремонт помещения, закончите со стенами и полом, застеклите оконные проёмы, и потом приступайте к установке кассет.

Как монтировать подвесной потолок известно, но следует соблюдать в помещении определённую температуру во время его установки. Желательно, чтобы работала система отопления, и столбик не опускался ниже 16 градусов. Влажность в помещении должна быть так же оптимальной — не выше 70 %.

Перед тем, как делать потолок Армстронг, заранее подумайте о расположении осветительных приборов и их закреплении между кассетами.

Если вы решили делать потолки Армстронг, то не стоит переплачивать мастерам. Технология считается самой простой, и выполнить весь монтаж самостоятельно совсем не трудно. Справиться можно в течение дня в отдельном помещении.

В процессе работы защищайте руки перчатками, потому что минеральная составляющая плит способна вызвать раздражение. При укладке кассет с нанесённым рисунком, следите, чтобы изображение не терялось, правильно подбирайте плиты.

Монтаж и установка

Решив оформить помещение с помощью потолочных систем Армстронг, потребуется грамотно рассчитать необходимое количество используемых материалов, определить, какие дополнительные элементы могут понадобиться, а также провести нужные подготовительные работы.

Предварительный расчет материалов

Установка потолка Армстронг начинается с анализа перечня материалов, которые потребуются в работе. Чтобы определиться с их количеством, нужно получить представление, из каких деталей собираются такие потолки.

Следующие стандартные изделия установленных размеров используются для установки потолков системы Армстронг:

• минеральные плиты квадратной формы, их размер обычно стандартный 600х600 мм, но бывает и американский вариант – 610х610 мм, однако такие плиты у нас встречаются нечасто;
• металлические угловые профили – 3 м;
• направляющие основные, их длина 3,7 м;
• направляющие поперечные – 1,2 м;
• подвесы, которые крепятся на бетонное основание. Их высота может регулироваться.

Для помещений разного размера требуется разное количество комплектующих. На представленном ниже фото можно просчитать число элементов, которые потребуются в процессе монтажа.

И чтобы более точно определиться с количеством всех элементов для такого потолка для конкретного помещения, можно воспользоваться такими формулами расчета:

• количество минеральной плиты стандартного размера – 2,78хS;
• профили металлические для монтажа на стену – Р/3;
• направляющие основные – 0,23хS;
• поперечные направляющие – 1,4хS;
• число подвесов – 0,7хS.

В формуле используются данные S (площадь помещения) и Р (периметр помещения). Приведенные формулы расчета позволят приобрести все необходимые элементы в нужном количестве, исходя из параметров помещения, которое будет оформляться потолками системы Армстронг.

Дополнительные элементы

В качестве дополнительных комплектующих для потолков рассматриваемой системы используются крепежные узлы. Они необходимы для крепления подвесов к бетонному основанию. Может применяться комплект из шурупа и дюбеля, а также цанга.

Еще один элемент, который необходимо своевременно монтировать в потолочную поверхность, – светильники. Наиболее простой вариант – выбор светильника, полностью совпадающего размером с плитой потолка. Такой светильник размером 600х600 мм устанавливается вместо одной из плит при проведении установки.

В качестве дополнительных элементов также могут выступать плиты иной расцветки, с узорами. Либо минеральные плиты, в которых имеются круглые отверстия для последующей установки в потолок точечных светильников.

Светильники для потолка Армстронг

Подготовительный этап

Перед тем, как собрать потолок Армстронг, потребуется провести ряд подготовительных работ. Ведь даже закрывая не слишком эстетичный изначальный вариант потолка навесными минеральными плитами, плиты не страхуются от механических повреждений. Они могут возникать вследствие отслаивания старой штукатурки с потолка. Потому, если штукатурка на потолке лежит ненадежно, потребуется ее тщательно удалить. Если же покрытие надежное, не отваливается, его можно оставить.

Необходимо учитывать момент, что потолочное покрытие может протекать.

Для гидроизолирующего материала может применяться битум, латексная мастика или современная водонепроницаемая полимерная штукатурка. При наличии на поверхности потолка трещин необходимо их предварительно заделать. Для этого используется гипсовая или алебастровая штукатурка.

Это интересно: Насыпной погреб своими руками — в общих чертах

Монтаж

• В первую очередь необходимо произвести разметку потолка. С помощью лазерного или гидроуровня сделайте метки по периметру комнаты, и определите самый низкий угол. Это делается для того, чтобы расстояние между потолком и основанием рассчитывалось от самой нижней точки в комнате.
• Устройство потолочной системы армстронг требует минимального отступа от основания — 15 сантиметров от нижнего угла комнаты. Это сделано для простой установки панелей и светильников.

Исходя из этого, рассчитайте необходимый отступ от потолка. Затем в каждом углу отметьте необходимый отступ карандашом. Далее все точки соедините последовательно малярной нитью.

Закрепите по периметру комнаты пристенные уголки 1924. Большая сторона уголка должна быть со стороны стены. Для соединения в углах комнаты, отрежьте краяпрофилей с помощью ножниц по металлу под углом 45 градусов.

Пристенные уголки.

Противоположные стороны нужно соединить малярной нитью. Пересечение двух нитей и будет являться серединой комнаты. Меньшая из нитей будет служить ориентиром для крепления направляющего настенного профиля Т24.

В левую и правую сторону от направляющей необходимо разметить параллельные линии с отступом друг от друга 120 сантиметров.

Условно говоря, центральная точка будет служить местом монтажа подвеса. От неё на параллельных линиях направляющих профилей с промежутком 90 сантиметров нужно отметить точки, по которым пойдут подвесы для крепления остальных направляющих профилей.

Монтаж подвесов и направляющих профилей

Подвесы для потолка Армстронг.

После того, как вы закрепите на потолке все необходимые подвесы, можно приступать к сборке навесного каркаса.

Первым делом устанавливаются направляющие профили. Профили L3600 иL1200 имеют готовые отверстия для крепления на подвесы, они просто навешиваются на спицы.

Края должны опираться на уголок вдоль стены. Профиль выравнивается в горизонтальном положении с помощью пружины-бабочки.

Подвесы для потолка.

Как сделать армстронг потолок.

После того, как вы собрали несколько направляющих, их можно соединить между собой профилями L1200. Они соединяются при помощи встроенных замков и прорезей на торцах.

Расстояние между поперечными профилями должно составлять 60 сантиметров.

Соединение профилей.

• После того, как конструкция из профилей L1200 будет готова, по такому же принципу соединяем их профилями L600. В местах, где планируется встроить светильники, нужно сделать дополнительный подвес.
• По всему периметру каркаса, где поперечный профиль не достаёт до стены, необходимо замерить расстояние и отрезать нужные детали ножницами по металлу.
• Если все направляющие профили установлены горизонтально, то и поперечные будут в таком же положении. В результате у вас должен получиться металлический каркас с ячейками 60х60 сантиметров.
• Для более наглядного объяснения, посмотрите видео как нужно делать потолок Армстронг.

Укладка плитки и установка светильников

Каркас готов, и теперь нужно сделать завершающий этап – установить в него плитку и светильники. Делать это нужно только когда влажность в помещении ниже 70%.

Вначале нужно установить растровые светильники.

Укладка плитки на потолок.

Далее укладываем саму плитку. Так как она очень маркая, и её состав может вызвать раздражение кожи, то лучше делать это в резиновых перчатках. Если вы купили плитку с рисунком, то соблюдайте правильную последовательность при её укладке.

В местах, где вы поставили светильник, плитку укладывать не нужно. В местах, где размер ячейки не полный, необходимо отрезать плитку ножом.

Если какая-либо плитка придёт в негодность, её можно с лёгкостью заменить.

Вот и все! Ваш потолок готов. Теперь вы знаете, что установка потолочной системы армстронг не так трудна, как кажется на первый взгляд. Сделав это самостоятельно, вы сэкономите не маленькие деньги, ведь цена по его установке превышает цену самого материала. А данное видео поможет вам в этом деле!

Особенности конструкционного устройства

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

• целые или перфорированные листы металла;
• дерево;
• пластик;
• зеркало;
• стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для сооружения каркаса и его отделки потребуются:

1. Плитка потолочная, имеющая параметры 60х60 сантиметров.
2. Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с  помощью стандартных крепежных изделий или отрезают лишнюю часть.
3. Профиль поперечный Т-образный длиной 60 сантиметров.
4. Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.
5. Подвес потолочный с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок — к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
6. Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
7. Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
8. Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Профиль для сборки каркаса бывает металлопластиковым или металлическим, покрытым порошковым красящим составом. Стандартно ширина его полок составляет 15 или 24 миллиметра. В первом случае профиль используют для сооружения легких конструкций с применением органических плиток.

Второй вариант задействуют при сооружении металлических, стеклянных, зеркальных  потолочных конструкций с большим числом встроенных элементов. Для крепежа Армстронга к потолку, если он имеет большой вес, задействуют усиленные подвесы.

Каркас фиксируют с использованием стандартных крепежных изделий, ему, как правило, требуется минимальная подгонка, поскольку он собирается аналогично конструктору, быстро и просто.

Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см.
Крепление пристенных профилей
Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков

При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать

В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке).
Лучше нарисуйте план, а после приступайте к монтажу
На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы.
Установка подвесов
На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный.
Навешиваем несущие профиля и закрепляем их на крючках
Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез.
Собираем решетку из профилей
Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

Установка плит в систему подвесных потолков Армстронг

Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.

Советы и рекомендации

Стоит помнить, что разные варианты отделочных материалов можно использовать для различных учреждений. Для развлекательных заведений, школ, клубов, кинотеатров стоит подбирать акустические потолки Armstrong с повышенной звукоизоляцией. А для столовых, кафе и ресторанов специально изготавливаются гигиенические плиты из стойкого к пятнам жира и пару материала. Влагостойкие элементы с содержанием латекса устанавливают в бассейнах, банях, прачечных.

Отдельным видом потолков Armstrong являются декоративные плиты. Обычно они не обладают какими-то полезными физическими свойствами, как описанные выше, но выполняют эстетическую функцию. Некоторые из них являются прекрасным вариантом дизайнерского искусства. Есть минеральные плиты с тисненым на поверхности объемным рисунком, с различными текстурами, отражающие свет глянцевые или матовые, под фактуру разных пород древесины. Так что при ремонте можно проявить фантазию.

В зависимости от высоты, на которую опускается каркас потолков Armstrong, надо правильно выбирать европодвес. Разные фирмы предлагают несколько вариантов: стандартные регулируемые от 120 до 150 мм, укороченные от 75 мм и удлиненные до 500 мм. Если необходима лишь чистовая отделка ровного потолка без перепадов, то достаточно короткого варианта. А если, например, под подвесным потолком надо скрыть вентиляционные трубы, то лучше приобретать длинные крепления, которые могут опустить каркас на достаточный уровень.

В широких помещениях основные поперечные направляющие легко наращиваются с помощью замков на концах. Также просто их резать до нужной длины. В качестве рамки для периметра можно использовать подходящие угловые металлические профили.

Для простоты последующей сборки лучше всего заранее создать схему, содержащую периметральные, несущие, поперечные и продольные профили, прокладку коммуникаций, расположение вентиляции, светильников и глухих плит, основные и дополнительные крепежные узлы. Разные элементы обозначить различными цветами. В результате по картинке можно сразу легко подсчитать расход всех материалов и последовательность их установки.

При замене, ремонте потолков Armstrong правила демонтажа следующие: сначала снимаются глухие плиты, потом отключаются от питания и вынимаются светильники и другие встроенные приборы. Затем необходимо снять продольные и поперечные профили и в последнюю очередь несущие направляющие. После этого демонтируются подвесы с крючками и угловые профили.

Ширина металлических профилей потолочных каркасов Armstrong может быть 1.5 или 2.4 см. Чтобы надежно закрепить на них минеральные плиты, надо правильно выбирать тип их кромки.

В настоящий момент существует 3 разновидности:

• Плиты с кромкой типа Board являются универсальными и надежно ложатся на любой профиль.
• Разновидности Tegular со ступенчатым краем могут быть закреплены только на направляющих шириной 2.4 см.
• А плиты со ступенчатой кромкой Microlook ложатся на тонкие профили в 1.5 см.

Стандартный размер потолочных плит Armstrong 600х600 мм, раньше выпускались разновидности 1200х600, но они не зарекомендовали себя по безопасности и возможности обвала покрытия, поэтому сейчас не используются. В США применяется стандарт для плит 610х610 мм, он редко встречается в Европе, но все равно стоит при покупке внимательно изучить маркировку с размерами, чтобы не приобрести американский вариант, не сочетающийся с системой металлических креплений.

Мастер-класс по монтажу потолков Armstrong представлен в следующем видео.
