Нюансы изготовления разборных вариантов
Несложно сделать установки разборных мангалов с крышей из металла. Фото показывает интересные решения.
Некоторые разборные конструкции в собранном состоянии занимают мало места
Для подобной конструкции не потребуется сварочное оборудование. Зато понадобится ножовка, сверла, дрель, стальной лист, болты, гайки и уголки. Также как и при неразборном варианте делается чертеж, и вырезаются элементы из стальной пластины. Заготовленный каркас соединяется болтами с основой. Для прочного соединения рекомендуется использовать шайбы гравера.
Вариант удобной складной модели
На основание устройства монтируются ножки. На приготовленные опоры из труб надеваются отрезки труб. Борта соединяются с помощью болтов. Чтобы увеличить прочность конструкции рекомендуется укрепить стенки при помощи продольных спиц, стягивающимися гайками. В боковых частях сверлятся отверстия для шурупов.
На схеме можно видеть разборную модель
Ножки выполняются из уголков, при этом на стенках высверливаются отверстия для соединения с ножками с применением болтов. Последний этап – это сборка конструкции.
Разборные изделия также могут дополняться коваными элементами
Мобильность устройства зависит от составных деталей аппарата. Качественная модель мангала с казаном из металла состоит из таких составляющих:
- камера для топлива содержит две части. На определенном расстоянии от дна устанавливается решетка из металла, которая понижает интенсивность огня.
- отсек для сухого топлива. Хорошие модели оборудуются отделением, где хранятся дрова и угли;
- колеса в сочетании с ручкой позволят сделать передвижную конструкцию;
- в некоторых моделях монтируется дымоход;
- в качестве дополнительных атрибутов используется небольшой столик, механический вертел и место для шампуров.
Конструкция с казаном
Простейшие схемы крыши над мангалом
Конструктивно крышу для мангала можно сделать в одном из трех вариантов:
- В виде металлической надстройки над стальным или чугунным корпусом мангала. Крышу можно сделать съемной, или использовать подобную схему для небольших переносных мангалов;
- В форме отдельно стоящего навеса над мангалом из камня или металла. При желании навес можно сделать универсальным, и использовать пространство под навесом для застолья после окончания процесса жарки;
- Большие стационарные конструкции в большинстве случаев предпочитают сделать в виде одной постройки с варочной поверхностью, коптильней и камином. В этом случае крышу можно сделать в виде беседки или пристройки к летней кухне.
Самый простой вариант крыши можно сделать в виде легкого тканевого навеса из полиэфирного или плотного тента, при условии пропитки полотна антипиреновыми составами. Но такая схема крыши подходит больше для походных условий или отдыха на природе, при постоянном использовании полотно быстро пропитывается запахами и испарениями и теряет привлекательный внешний вид.
На следующем месте по трудоемкости стоит простой четырехстоечный мангал с арочным вариантом крыши и дровяной полкой. Размеры конструкции указаны на чертеже.
Для постройки навеса-крыши потребуется четыре отрезка стальной трубы, диаметром в ¾ дюйма и длиной 220 см, станок для гибки арматуры, лист металла 140х125 см, а также стальная сетка и полудюймовый трубчатый профиль, длиной 300 см.
Первоначально потребуется сделать арочную крышу для мангала. Изогнуть стальной 2-х миллиметровый лист руками достаточно сложно. Поэтому, если нет навыков формирования кривых и дутых металлических поверхностей с помощью выколотки на деревянной оправке, лучше сделать арочный профиль на подходящем гибочном оборудовании в ремонтной мастерской.
Вертикальные трубчатые стойки можно приварить прямо к стальному корпусу мангала, в нижней части конструкции необходимо сделать полку под дрова из полудюймовой трубы. Отрезки профиля прихватывают точками сварки, но не сваривают полноценным швом, пока не будет собран корсет и опора для крыши.
Конструкция мангала с крышей получается неустойчивой, поэтому на торцах вертикальных стоек необходимо сделать стальные пластины, через которые всю конструкцию можно крепить к бетону или любой другой опорной поверхности. Подобную конструкцию можно сделать переносной, если вместо дров на нижнюю полку уложить груз, например, мешок с песком или любым другим балластом.
Боле устойчивая и одновременно более жесткая схема крыши мангала изображена на втором чертеже с размерами конструкции. Технология изготовления каркаса навеса аналогична предыдущему случаю, но вместо тяжелой трубы в ¾ дюйма, постройку можно сделать из полудюймового материала. Это позволит снизить вес и одновременно сделать конструкцию мангала с крышей переносной, безо всякого рода утяжелителей.
Конструкций постройки каркасного навеса из металла существует более чем достаточно. Все они отличаются по размерам, весу, устойчивости и прочности, но сделать их ненамного сложнее, чем два предыдущих варианта.

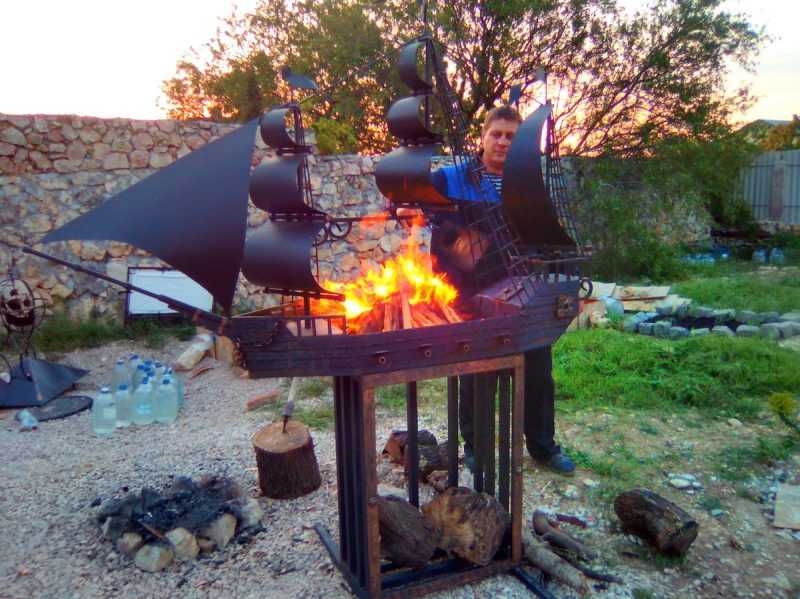

Красота и рациональность кованых конструкций навесов
Пластичность и высокая прочность стали позволяет сделать самые интересные по форме и содержанию навесы и крыши над жаровней мангала. Арочные, гнутые, дугообразные козырьки из металлического листа изготавливаются намного проще и точнее, кроме того, использование кованых элементов позволяет сделать мангал более симпатичным и интересным.
Обязательным элементом удачного варианта крыши принято считать наличием вентиляционного продуха, как на фото. Если в центре, над основной поверхностью арочной крыши сделать закрытый люк с перфорированными боковыми стенками, то практически весь дым и горячий воздух будут уходить через люк, не создавая особого дискомфорта для повара. Крышу люка обязательно нужно сделать изогнутой дугой, чтобы влага, конденсирующаяся с внутренней стороны металлического листа, не скапывала обратно в мангал. В этом случае капли стекают по внутренней поверхности за пределы жаровни.
Самостоятельное изготовление стационарного мангала из металла
Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:
- из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
- классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.
Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.
Из бочки с пошаговой инструкцией
Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:
- крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
- под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
- опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.
Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.
Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.
Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:
- вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;
- козелки – свариваются из металлопроката (профильная труба или уголок).
Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.
Классический с чертежом и видео
Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:
крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;
- изготовление отверстий – только в боковых стенках для обеспечения тяги на расстоянии 3 см от нижней кромки (1 – 2 ряда в шахматном порядке);
- вырезы под шампуры – вертикальные возле верхней кромки боковых стенок;
- ножки – уголок либо профильная труба.

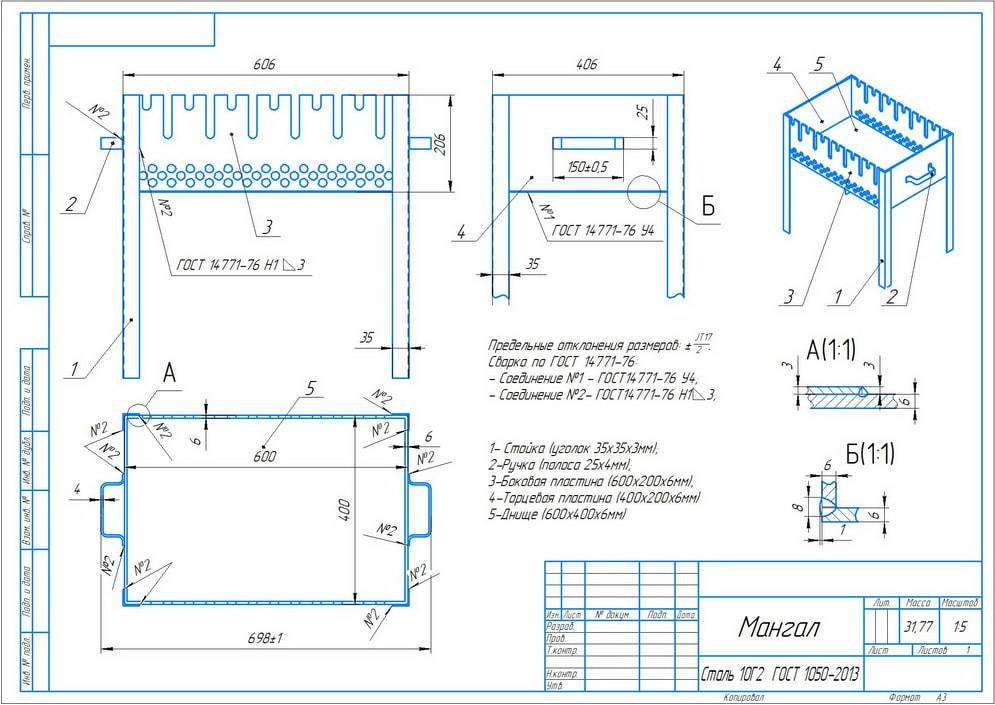

Пара чертежей для примера:
Ну, и пара фото для примера:
Увеличивается по клику на фото
Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:
Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:
Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.
Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:
Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.
Необходимые материалы
Перед тем как начать работу над такой конструкцией, необходимо все заблаговременно подготовить. Первым встает вопрос, какой металл для мангала лучше всего. Обычно для изготовления стационарных моделей берется толстая сталь. Она имеет максимальный срок эксплуатации. При желании, конечно же, можно сделать и мангал из титана, но такой вариант будет не только очень долговечным, но и довольно дорогим. Кроме того, этот материал довольно тяжело поддается обработке. Его рекомендуют использовать, когда планируется изготовить мангал с печью под казан. Более тонкая нержавеющая сталь, как правило, применяется для переносных моделей.
Толщина железа, которое будет использоваться для изготовления мангала, непосредственным образом отражается на долговечности конструкции. Для стационарных моделей, которые не нужно будет перемещать на значительные расстояния, необходимо брать металл, толщина которого будет более 4 мм. Если планируется сделать мангал для барбекю, который можно будет разбирать и брать с собой на природу, то можно брать за основу железо менее 3 мм толщиной. Это идеальная величина для подобных конструкций. Такой самодельный мангал из металла будет отличаться более компактными размерами и относительно небольшим весом, что облегчит его использование. В то же время самый простой тонкий материал будет не слишком долговечным. Чтобы сделать металлический мангал, необходимо заблаговременно приготовить такие инструменты и материалы, как:
- листы железа для каркаса;
- трубы или металлический уголок для ножек;
- сварочный аппарат;
- рулетку;
- дрель;
- пилу по металлу или болгарка.
Если в наличии нет сварочного аппарата, вполне можно обойтись без него. Для изготовления хорошей конструкции разборного мангала из металла вполне можно использовать болты для крепления отдельных элементов. Для стационарного варианта, конечно же, лучше использовать сварку. Это значительно облегчит процесс использования. Такой мангал металлический прослужит долгие годы, а кроме того, вполне возможно расположить его под навесом, к примеру, если есть беседка на территории участка, но в этом случае потребуется также дополнительное обустройство дымоходной трубы.
Какие бывают мангалы
Существует большое количество мангалов, каждый из которых может идеально подходить для конкретного типа мяса и вида приготовления пищи. Однако есть несколько правил, которые являются одинаково справедливыми для всех видов мангалов.
В первую очередь, габариты конструкции должны быть такими, чтобы шампуры были длиннее минимум на 15 см. При этом, если мангал изготавливается самостоятельно, его длина определяется исходя из данных, что один шампур в ширину может занимать от 4 до 5 см
Также очень важно, чтобы высота шампуров над углами была не более 10 см. Это оптимальное положение, при котором жар от углей хорошо пропекают мясо, делая его равномерно поджаристым
Если расположить шампуры ниже, велик риск сжечь шашлык, а если расположить выше, он может не прожариться. Размеры мангалов подбираются индивидуально, исходя из длины шампуров и предполагаемой нагрузки на конструкцию.
Чтобы можно было максимально удобно и надежно разместить на мангале шампуры с мясом, необходимо сделать в корпусе несколько отверстий под них
Стоит обратить внимание на толщину стенок мангала, она не должна быть слишком маленькой. В противном случае это может привести к дефекту и разрушению конструкции во время эксплуатации
Кроме того, после использования необходимо будет счищать со стенок нагар, если стенки будут слишком тонкие, вполне можно их сильно повредить, в результате чего они придут в негодность.
Строим мангал из бочки своими руками
Для сооружения мангала из бочки своими руками необходимо для начала ознакомиться с её габаритами и характеристиками.
Металлическая бочка для барбекю длинной 882 мм, диаметром 595 мм. Как правило, такие 200 литровые бочки имеют следующие характеристики:
| Наименование | Значение |
|---|---|
| Диаметр по гофрам, мм | 595±3 |
| Высота, мм | 882±3 |
| Внутренний диаметр, мм | 571,5+1,0 |
| Материал | Лист х/к |
| Толщина металла корпуса, мм | 1,0 |
| Толщина металла доньев, мм | 1,2 |
| Масса, кг, не более | 20,2 |
Теперь перейдем непосредственно к сооружению гриля. Чертеж мангала из металла с размерами в данном случае не понадобится, так как ничего сложного в монтаже такой конструкции нет. Технология такая же, как и в случае постройки барбекю гриль на колесах. Берем металлическую бочку и делаем разметку с помощью длинной линейки либо доски, как показано на фотографии.
6 мм сверлом делаем по 4 отверстия с каждой из сторон. Учтите, что у вас должны быть болты с таким же диаметром. Позже мы прикрепим сюда петли для крышки. Размеры между отверстиями зависят от того, какие петли вы используете. Расстояние замерьте непосредственно на месте.
Разрезаем болгаркой с мелкими зубьями по уже намеченной линии.
Крышка будет занимать около четверти всей окружности самодельного мангала из бочки.
Вырезав крышку со всех сторон, вытаскиваем её из бочки.
Воспользуемся шлифовальной машинкой по металлу, чтобы выровнять металл в местах разреза.

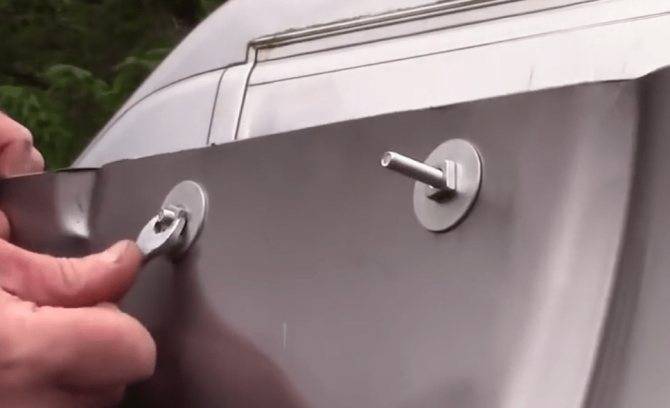

Следующим шагом вставим шурупы с гайками в петли в заранее подготовленные отверстия, чтобы крышка могла открываться и закрываться. Фиксация показана на фотографии.
Теперь пришла пора сделать ножки для мангала из металла своими руками. Берем старый железный уголок и намечаем два отрезка по 170 см – это будут наши ножки, прикрепить которые мы сможем к бочке без использования сварочного аппарата.
Далее сгибаем каждый отрезок по 170 см на середине, предварительно сделав разрез.
В итоге у нас получится ножка длинной 85 см – вполне комфортно для среднего человеческого роста (учитывайте то, что ножки стоят не перпендикулярно земле под 90 градусов). Делая подобные мангалы своими руками из металла, размеры на фото очень помогут.
Чтобы прикрепить ножки к бочке укладываем как показано на фотографии и просверливаем 8 мм сверлом 3 дырки. Одна сверху и две по бокам барбекю. Не забывайте, у вас должны быть 8 мм болты.
Вставляем в отверстие шуруп с гайкой и шайбой, таким образом фиксируя получившуюся ножку. В остальные отверстия закручиваем по шурупу и накручиваем по гайке.
Чтобы сделать ручку берем небольшой брусок, загоняем в него два самореза с двух концов. Также просверливаем два отверстия в крышке. Далее ручка с саморезами с помощью винтов и шайб крепится к крышке бочки. Размеры можно сделать на глаз. Если на глаз не можете – возьмите 170 мм расстояние между отверстиями. Теперь осталось сделать только сетку, и гриль-барбекю из бочки своими руками будет готово!
Далее нужна сетка для гриля. Чтобы установить сетку на правильную высоту в бочку её ширина должна быть 25 сантиметров. Воспользуемся кусачками и откусим интересующий нас кусок.
Далее раскатываем кусачками напополам и можно укладывать в гриль. Высота получится достаточной для жарки мяса, рыбы, сосисок или овощей.
Далее все как обычно. Разжигаем дрова, накрываем крышкой, дожидаемся появления углей. После можем вставить сетки и начать готовить на вашем барбекю из металлической бочки!
Приятного аппетита!
Предлагаем вам посмотреть на другие варианты фото барбекю-гриля из бочки.
Сделать кирпичный мангал своими руками
Стационарный кирпичный мангал, сделанный своими руками, выгодно отличается своей основательность – он имеет толстые стенки, которые долго хранят тепло и позволяют готовить своими руками барбекю или чудесный шашлык без риска сжечь мясо. Порой конструкция мангалов из шашлыка представляет единое целое с патио и беседкой, являясь целым комплексом, дополняющим стиль садового участка. Построив этот мангал, Вы сможете приготовить не просто шашлык, но и сготовить шурпу, уху, плов и коптить рыбу или птицу.
Однако из основательности мангалов из кирпича проистекает их существенный недостаток – они должны занимать постоянное место. Вы не сможете его передвинуть или скрыть в дальнем углу. Поэтому необходимо тщательно подходить к выбору места его расположения.
Оригинальные конструкции
Существуют мангалы походные необычной конструкции, имеющие реальный опыт эксплуатации. Например, на нижнем фото вариант переносного в форме усеченной трапеции.
Хотя для облегчения веса раскладные мангалы обычно не имеют декоративных украшений, некоторые изделия имеют необычную форму отверстий для обеспечения тяги и хорошего горения расположенных внутри углей.
Универсальная конструкция барбекю из нержавейки может работать еще и в режиме обычного мангала с шампурами, весит немного больше, имеет дополнительные элементы корпуса.
Таким образом, из многообразия раскладных и разборных мангалов домашний мастер может выбрать конструкцию, оптимально подходящую для конкретных эксплуатационных условий, чтобы изготовить ее собственными силами.
https://youtube.com/watch?v=9nkta7qtpFk
Строим мангал из бочки своими руками
Для сооружения мангала из бочки своими руками необходимо для начала ознакомиться с её габаритами и характеристиками.
Металлическая бочка для барбекю длинной 882 мм, диаметром 595 мм. Как правило, такие 200 литровые бочки имеют следующие характеристики:
| Наименование | Значение |
| Диаметр по гофрам, мм | 595±3 |
| Высота, мм | 882±3 |
| Внутренний диаметр, мм | 571,5+1,0 |
| Материал | Лист х/к |
| Толщина металла корпуса, мм | 1,0 |
| Толщина металла доньев, мм | 1,2 |
| Масса, кг, не более | 20,2 |
Теперь перейдем непосредственно к сооружению гриля. Чертеж мангала из металла с размерами в данном случае не понадобится, так как ничего сложного в монтаже такой конструкции нет. Технология такая же, как и в случае постройки барбекю гриль на колесах. Берем металлическую бочку и делаем разметку с помощью длинной линейки либо доски, как показано на фотографии.
6 мм сверлом делаем по 4 отверстия с каждой из сторон. Учтите, что у вас должны быть болты с таким же диаметром. Позже мы прикрепим сюда петли для крышки. Размеры между отверстиями зависят от того, какие петли вы используете. Расстояние замерьте непосредственно на месте.
Разрезаем болгаркой с мелкими зубьями по уже намеченной линии.
Крышка будет занимать около четверти всей окружности самодельного мангала из бочки.
Вырезав крышку со всех сторон, вытаскиваем её из бочки.
Воспользуемся шлифовальной машинкой по металлу, чтобы выровнять металл в местах разреза.
Следующим шагом вставим шурупы с гайками в петли в заранее подготовленные отверстия, чтобы крышка могла открываться и закрываться. Фиксация показана на фотографии.
Теперь пришла пора сделать ножки для мангала из металла своими руками. Берем старый железный уголок и намечаем два отрезка по 170 см – это будут наши ножки, прикрепить которые мы сможем к бочке без использования сварочного аппарата.
Далее сгибаем каждый отрезок по 170 см на середине, предварительно сделав разрез.
В итоге у нас получится ножка длинной 85 см – вполне комфортно для среднего человеческого роста (учитывайте то, что ножки стоят не перпендикулярно земле под 90 градусов). Делая подобные мангалы своими руками из металла, размеры на фото очень помогут.
Чтобы прикрепить ножки к бочке укладываем как показано на фотографии и просверливаем 8 мм сверлом 3 дырки. Одна сверху и две по бокам барбекю. Не забывайте, у вас должны быть 8 мм болты.
Вставляем в отверстие шуруп с гайкой и шайбой, таким образом фиксируя получившуюся ножку. В остальные отверстия закручиваем по шурупу и накручиваем по гайке.
Чтобы сделать ручку берем небольшой брусок, загоняем в него два самореза с двух концов. Также просверливаем два отверстия в крышке. Далее ручка с саморезами с помощью винтов и шайб крепится к крышке бочки. Размеры можно сделать на глаз. Если на глаз не можете – возьмите 170 мм расстояние между отверстиями. Теперь осталось сделать только сетку, и гриль-барбекю из бочки своими руками будет готово!
Далее нужна сетка для гриля. Чтобы установить сетку на правильную высоту в бочку её ширина должна быть 25 сантиметров. Воспользуемся кусачками и откусим интересующий нас кусок.
Далее раскатываем кусачками напополам и можно укладывать в гриль. Высота получится достаточной для жарки мяса, рыбы, сосисок или овощей.
Далее все как обычно. Разжигаем дрова, накрываем крышкой, дожидаемся появления углей. После можем вставить сетки и начать готовить на вашем барбекю из металлической бочки!
Приятного аппетита!
Предлагаем вам посмотреть на другие варианты фото барбекю-гриля из бочки.
Виды конструкций
Основой любой конструкции металлического мангала является сам ящик и основание в виде ножек. Оформление и дополнительные элементы в виде крышки, рабочего столика, решетки под барбекю или подставки под казан – в соответствии с целесообразностью и фантазией изготовителя.
На рисунке показан простейший мангал. Размеры можно изменять исходя из собственных предпочтений. Но разметку отверстий в нижней части стенок и верхних надпилов под шампуры желательно сохранить.
Обычный
Самый распространенный вариант – жаровня на ножках. Выполняют ее обычно из металла толщиной 2-3 мм методом сварки.
В качестве опоры используют отрезки арматуры или металлический профиль.
Стационарный
При выборе конструкции можно не думать о весе изделия, поэтому основополагающим будет удобство работы мангальщика. Кроме того, имеется множество вариантов оформления и создания многофункционального устройства для приготовления пищи на открытом огне.
Разборный
Конструкции разборные и частично разборные (снятие ножек) заранее рассчитывают по весу и размерам мангала в транспортируемом виде. Варианты соединения деталей – петли с крючками или болты с гайками. Потрудиться, в том числе и над расчетом конструкции, придется дольше.
Промышленность выпускает разборные мангалы, которые в собранном для переноса виде напоминают небольшой чемоданчик. Его даже пешие туристы могут легко взять с собой.
Но такие устройства недолговечны: быстро прогорают и деформируются, так как для их изготовления используется тонкий металл.
Стандартные размеры
Большинство производимых промышленностью и изготавливаемых своими руками мангалов традиционно рассчитаны на 6 шампуров, поэтому жаровня имеет размеры около 600 мм в длину, 250-280 мм в ширину и 150-180 мм в глубину. Более глубокий ящик приведет или к перерасходу топлива, или к увеличению времени приготовления шашлыка, да и качество конечного продукта может пострадать.
Как рассчитать размеры?
Рассчитать габариты жаровни легко, если задать в качестве базы количество однократной закладки шампуров, поэтому стационарные мангалы для дачи, куда приглашают много гостей, чаще имеют длину около 1200 мм, то есть предназначены для 12-ти шампуров. Длиннее их не делают из соображений удобства обслуживания.
Ширину определяет длина шампуров. Самодельные шампуры могут быть какой угодно длины, но рабочая зона, где находится мясо, составляет максимум 50 см, обычно 28-30 см, поэтому ширину «с запасом» делать не стоит.
Глубину выбирают до 20 см, при большем значении труднее поддерживать условия, оптимальные для приготовления сочного шашлыка.
Очень маленькие мангалы не дадут достаточно жара, а слишком большие не будут полностью загружены.
Особенности
Нельзя забывать о высоте ножек. Технологически достаточно просвета между жаровней и землей сантиметров в десять, остальная высота – ради комфорта повара.
Подготовительные работы
Для изготовления железного мангала из металла понадобиться:
1. Лист металла площадью 0,954 м2 который необходимо раскроить на 5 листов размерами:
1.1. 350 мм * 800 мм – 1 шт. – дно.
1.2. 350 мм * 180 мм – 2 шт. – торцевые стенки.
1.3. 800 мм * 180 мм – 2 шт. – передняя и задняя стенка.
Для съемной вытяжной трубы
1.4. 300 мм * 200 мм – 2 шт. – передняя и задняя стенка.
1.5. 350 мм * 200 мм – 2 шт. – торцевые стенки.
2. Уголок 32 мм * 32 мм – 4 метра.
2.1. Ножки – 4 штуки по 0,8-1 метр.
3. Уголок 25 мм * 25 мм – 6 метров.
4. Труба квадратная 20 мм* 20 мм- 6 метров.
5. Труба квадратная 15 мм* 15 мм – 6 метров.
6. Сварочный аппарат. Подойдет любой инвентарный аппарат с силой тока до 160 Ампер.
7. Электроды – 2 кг диаметром 3 мм.
8. УШР – шлиф машинка.
Особенности металлических конструкций
Мангалы из металла могут быть как стационарными для дачи, так и передвижными или складными. Первый вариант проще в сборке, так как требует лишь прикрепления ножек, забетонированных (или просто вкопанных) в грунт. В этом случае достаточно 2 опор, погруженных на глубину 50-70 см.
Передвижные конструкции устанавливают на более устойчивые опоры в форме салазок или 4 ножек. Колеса крепятся к нижней части опор. Иногда ставят все 4, реже — 2 колеса, чтобы мангал не перемещался при любом нажатии на боковую сторону.
Складной металлический мангал — это ящик для углей, у которого ножки либо вовсе отсоединяются, либо установлены на фиксируемых опорах. Этот вариант конструкции удобен для любителей выезжать на природу, устраивать пикники, походы.
2 в 1 – мангал и барбекю из металла своими руками
Особенностями является:
- Форма корпуса, которая необычная, уширяется книзу и это позволяет в разы эффективнее использовать угли, при этом не допускать образования прогаров.
- Днище не простое, а двойное, а это помогает поддерживать стабильный уровень температуры, и нет никаких рисков просыпания углей на землю или ноги повара.
- Форма и метод фиксации съемных опор дает высокую устойчивость в любой ситуации и на любо й поверхности.
Если вы будете использовать все возможности жаровни правильно, то как дополнение к печи нужно будет изготовить несколько съемных решеток, которые обеспечат возможность жарки на разной высоте от углей. Саму конструкцию собирают уже из готовых деталей, которые заранее вырезают по форме и размеру.
В донной части, к углам приваривают крепления для опор. Само же дно изготавливают так, чтобы оно было сплошным и без отверстий. На него укладывают перфорированное фальш-дно. Воздух подается через боковую щель и фальш-дно. При перекрывании щели можно добиться нужной теплопроизводительности, и благодаря этому не сжигать продукты. Еще имеются просечки, которые дают возможность устанавливать вертел или шампуры. Саму конструкцию можно легко разобрать, почистить, и даже упаковать при необходимости.
Стационарный мангал из кирпича
Первым делом нужно найти подходящее место, огражденное от ветра и пыли. Кирпичный мангал – стационарный, так что придется выровнять и подготовить площадку, обзавестись навесом и коммуникациями. Это хороший вариант для крытой беседки или террасы со столиком, стульями или шезлонгами.
Для строительства мангала бери только огнеупорный кирпич, потому что силикатный не справится с такими условиями. Выбери подходящий чертеж или скомпонуй сразу несколько – это легко сделать даже без опыта. Кирпичный мангал – это своего рода конструктор, так что ты можешь экспериментировать с формой и конфигурацией.
Для фундамента выкопай ровную яму без перепадов высоты и с запасом около 5 см со всех сторон. Закрой дно шлаком, установи опалубку, уложи армирующую сетку и залей конструкцию бетоном. Фундаменту нужно простоять хотя бы три дня, чтобы он полностью просох и затвердел.
Чтобы выровнять основание, залей тонкий слой стяжки и уложи слой гидроизоляции. Топку выкладывай из полнотелого огнеупорного кирпича, а стенки – из обычного пустотелого. Большие массивные конструкции армируют металлическими стержнями для долговечности. В качестве крыши-навеса можно использовать металлочерепицу или поликарбонат.
Фото: landshaftdizajn.ru
Фото: vitospb.ru
Проектирование жаровни
Если человек определился с видом мангала, нужно расписать подробный план работы. Для этого понадобятся чертежи и список необходимых инструментов, материалов.
Для эффективной работы потребуется:
- Дрель, которой делаются отверстия в корпусе.
- Болгарка. Предназначена для разрезания металла.
- Для стационарного устройства понадобится сварка.
- Уголки, трубы (профильные). Материалы нужны для формирования ножек. Хотя для усиления структуры можно использовать уголки.
- Металл листовой. Здесь необходимо учесть толщину материала. Некоторые используют в 3 мм. Другие эксперты советуют брать сырье потолще. 5-7 мм — хороший показатель. Чем толще корпус, тем изделие прослужит дольше. Можно комбинировать имеющиеся материалы. Например, днище делать толстым, стенки потоньше.
Создать схему не так сложно, как кажется.
На обычном листе бумаги можно спроектировать простой чертеж.
Чаще всего ширина каркаса формируется, опираясь на длину используемых шампуров (минусуется 10 см). А значит короб лучше делать в ширину — 30 см (или 28, как на верхней схеме).
Длину делают по тому же принципу — сколько будет применяться шампуров в процессе готовки. Берется размер 10 сантиметров на один шашлык. Глубину короба стоит делать около 20 см, иногда 25. Если этот показатель будет больше, время приготовления продукции увеличится, также понадобится больше дров.
Здесь описываются стандарты самой популярной модели из металла. На этом и других изделиях стоит остановиться подробнее.
Достоинства и недостатки мангала из металла
Достоинства:
- простота и большое количество вариантов конструкции;
- высокая скорость сборки;
- возможность самостоятельного изготовления;
- сравнительно малая стоимость при изготовлении своими руками;
- высокая ремонтопригодность.
Недостатки:
- материал склонен к коррозии, поэтому его приходится периодически подкрашивать. При этом, нанесение защитного покрытия на внешнюю сторону угольного ящика бесполезно, от сильного нагрева защита отгорает;
- для изготовления необходимо владеть соответствующими навыками и умением работать с инструментами.
Металлические мангалы популярны и удобны, передвижные модели можно убирать на зиму. Однако, сама конструкция не слишком привлекательна, ящик покрывается копотью и не украшает участок.
