Виды магнитных замков
Магнитные защелки могут быть разными по конструкции:
- Только с ручкой.
- Защелка с ручкой и фиксатором.
- С ручкой и магнитной картой.
Все эти защелки врезного типа
Вариант просто с ручкой — для тех случаев, когда запирать комнату нет необходимости. Ручка нужна только для открытия — чтобы увести ригель от магнита. За нее же тянут когда открывают или закрывают дверное полотно. Она может быть круглой или продолговатой, обычной и не совсем формы.
Для тех случаев, когда двери надо запирать, есть модели с фиксатором и магнитной картой. Фиксатор — упор, который поворотом небольшой ручки заклинивает ригель. Пока фиксатор не перевели в исходное положение никто не сможет открыть двери.
Врезная магнитная защелка с ручкой и самой легкой установкой
Магнитная защелка для двери с картой имеет более сложное устройство. Когда двери закрыты, ригель находится в ответной части. При этом наружная ручка блокирована специальным устройством. Снять блокировку можно только специальным образом запрограммированной картой. Внутренняя ручка при этом работает как обычно. Такие замки ставят в гостиницах. Для дома или квартиры они вряд ли потребуются.
Принцип работы и конструкция пассивных и активных магнитных замков
Их классифицируют по принципу работы на пассивные и активные. Пассивные устройства представляют собой постоянный магнит и ответную часть. Она представляет железную пластинку. С помощью силы притяжения удерживаются створки от произвольного открывания. Монтируются на дверцы шкафов, кухонных гарнитуров, двери типа купе и т.п.
К пассивным устройствам относятся врезные замки, где рабочим органом является постоянный магнит. Представляет собой язычок, который притягивается и входит в металлическую планку при закрытии двери. Они препятствуют распахиванию дверного полотна от сквозняков и порывов ветра. Чтобы открыть, достаточно повернуть ручку.

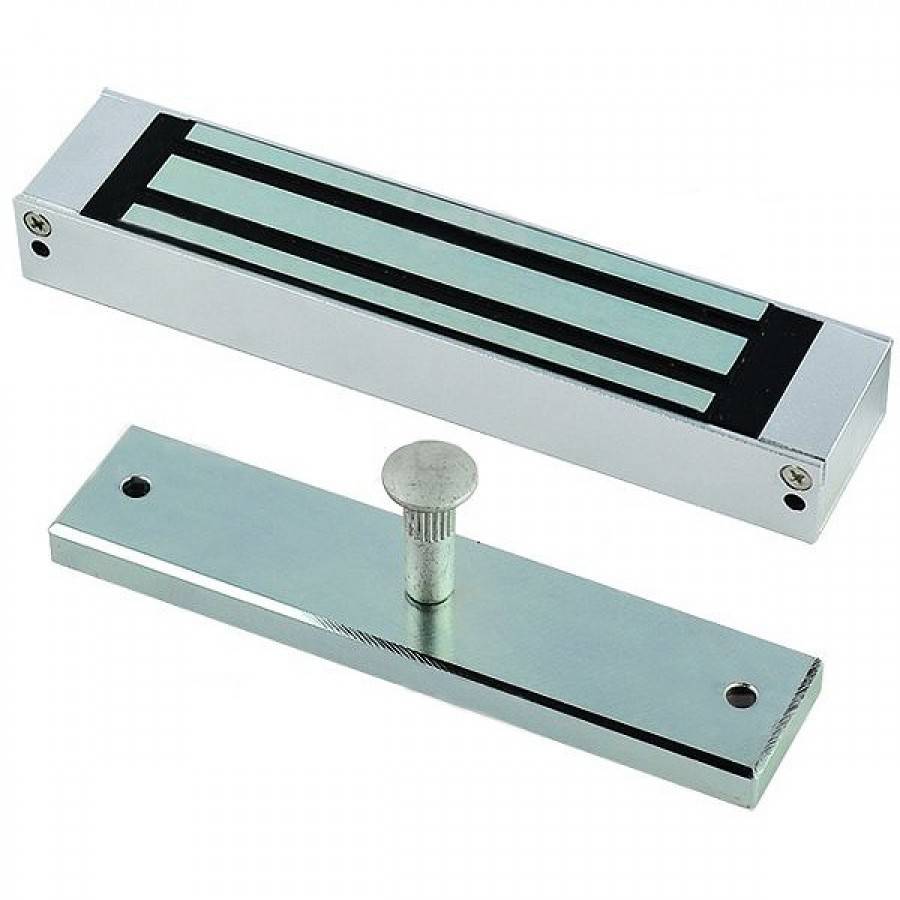

Активные электромагнитные замки
К активным относятся энергозависимые конструкции. Принцип работы основан на преобразовании электрического тока в магнитную силу. Представляют собой пластиковый или алюминиевый корпус, где смонтирована обмотка с сердечником. При закрытии двери образуется электромагнитный контур, который надежно удерживает полотно. Достаточно 5 Вт для фиксации полотна весом в 150 кг.
Монтируются на входные двери офисов, подъездов или домов. Отличаются надежностью, открыть без ключа невозможно. Представляют собой накладную конструкцию, которая имеет силу притяжения более тонны. Имеются встраиваемые или врезные аналоги. Эти компактные электрические устройства ставятся на калитки, входные двери домов или офисов, где необходим ограниченный доступ.
Виды ключей
Современные электронные замки могут управляться посредством использования следующих ключей:
- RF-карты, которая состоит из двух пластиковых пластин, между ними встроен микрочип и индуктивная антенна. Электронный замок считывает уникальный серийный номер с чипа, после чего происходит обмен шифрами. После того как запирающее устройство решает, что карта имеет достаточные полномочия, происходит разблокировка ригеля – замок открывается.
- Стикеры. Наклейка выполнена аналогично RF карте. Может быть приклеена к крышке смартфона, вложена в бумажник и пр.
- ИК – пульты дистанционного управления подают кодированный сигнал на приемник, который управляет приводом замка.
- Брелки, подающие сигнал на управляющее устройство по радиоканалу. Работают в комплекте с беспроводным приемным RFID-модулем, интегрируемым в замок.
Для электромеханических замков, интегрированных в системы контроля доступа многоквартирных домов, применяются несколько вариантов ключей, работающих на основе различных технологий: идентификатор на основе микрочипа, герконовая пара, оптические ключи на основе оптопары, резистивные ключи и брелки с буквенно-цифровым кодом.
Плюсы и минусы межкомнатных врезных замков
Бесспорное преимущество врезного способа установки – более надежное по сравнению с накладными изделиями расположение в полотне. Замок сложно расшатать, конструкция устойчивая.
Достоинство ручки-защелки кнобы – экономичность. Недостаток: язычок можно отодвинуть, подсунув под него лезвие ножа. Таким же недостатком обладают механизмы с обычной ручкой и блокиратором-вертушком без секретной части. Вариант, когда фиксатором блокируется не сам рычаг, а язычок надежнее: защелку невозможно отодвинуть лезвием ножа или подобным предметом.
Некоторые виды изделий – сувальдные, цилиндровые секретки – используются как для входных, так и для межкомнатных дверей. Еще одно их исполнение — цилиндровый замок, но снаружи личинка имеет отверстие для ключа, а изнутри на том же цилиндре — рычажок. Такой механизм – самый универсальный вариант для межкомнатной двери.
Достоинства врезных изделий без ключа очевидные: они просто и быстро открываются, фиксируются в закрытом положении. Их недостаток: невозможность надежной блокировки.
Преимущество врезных межкомнатных замков с магнитными язычками – бесшумность; роликовых – максимально простое захлопывание. Положение ролика регулируемое. В магнитных механизмах защелка втянута внутрь и не хлопает при закрывании.
Производители и модели

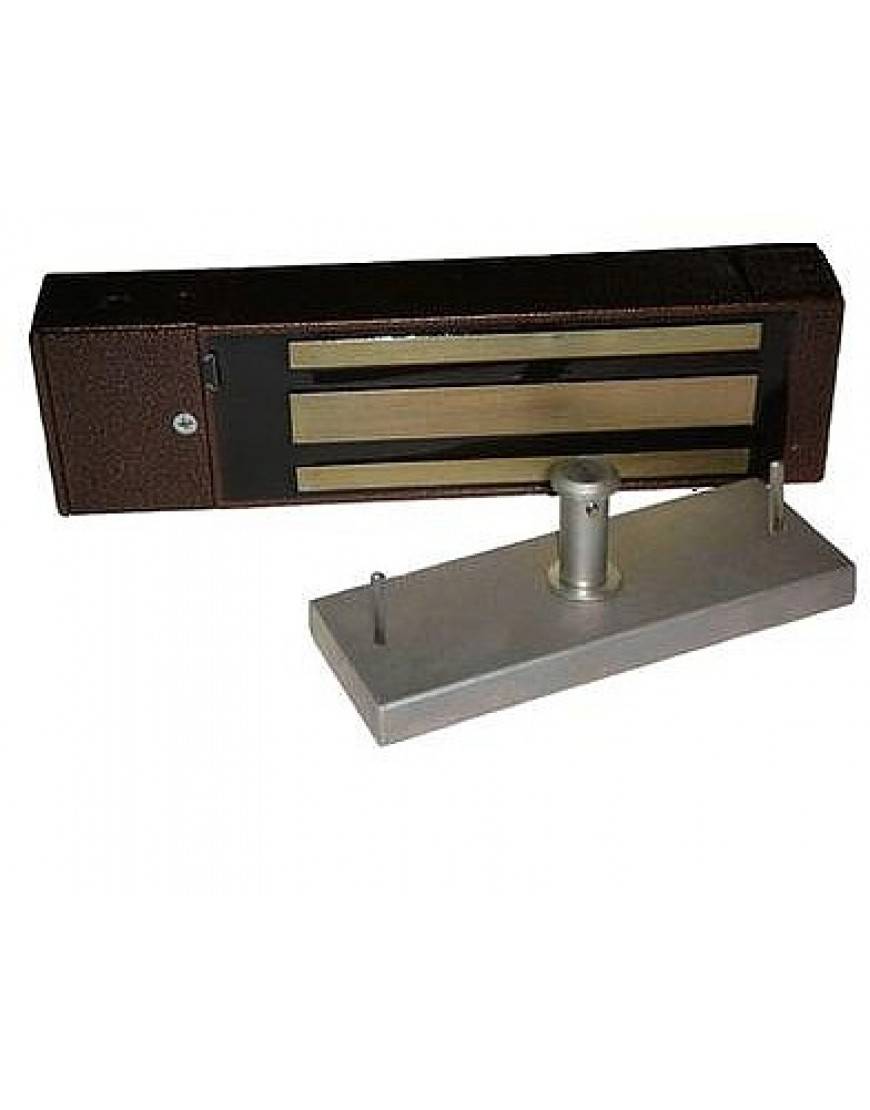

АccordTec
Торговая марка АccordTec принадлежит ООО “Аккорд —2001” российского производителя технических средств обеспечения безопасности.
Компания АccordTec выпускает широкий ассортимент электромагнитных замков. Продукция бренда подходит для эксплуатации в коммерческом и жилом секторе, и на государственных предприятиях.
ML-295K | ML-180K | ML-100K |
Сила удержания | ||
295 | 180 | 100 |
Питание | ||
12V | 12V | DC12V |
Потребление | ||
0.47A | 0.4A | 0.4A |
Тип крепления | ||
Накладное | Накладное | Накладное |
Рабочая температура,°C | ||
от -30 до +50 | от -30 до +50 | от -30 до +50 |
Габаритные размеры | ||
222х52х34 | 180x40x25 | 180x33x23 |
Вес, кг | ||
3,3 | 1,6 | 1,2 |
Продукция AccordTec ML предназначена для использования в учреждениях и офисах, для установки на шкафы. Корпуса изделий производят из штампованной стали толщиной 1 мм.

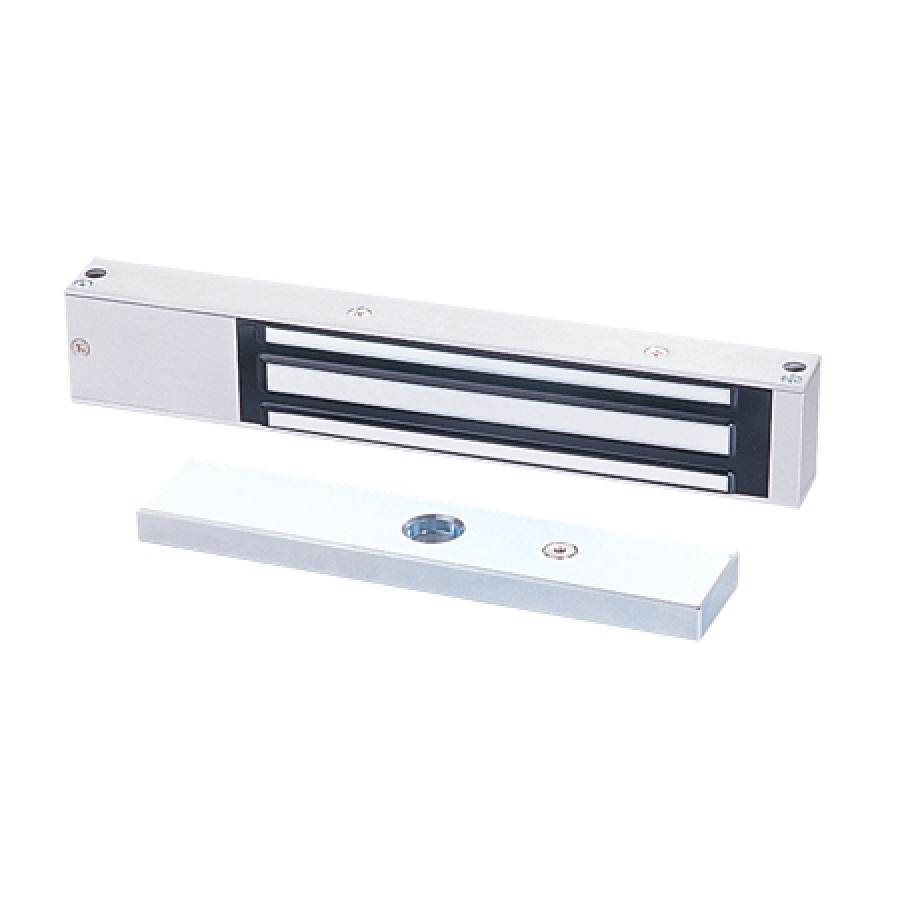

YLI Electronic
Компания YLI Electronic занимает лидирующие позиции среди производителей ЭЛЕКтромагнитных ЗАМков в Азии. Благодаря цифровому автоматическому оборудованию, YLI Electronic выпускает надежную продукцию, соответствующую требуемым нормам и стандартам.
YM-60 | YM-180 | YM-280 |
Сила удержания, кг | ||
60 | 180 | 280 |
Питание | ||
12V | 12/24V | 12/24V |
Потребление | ||
120mA | 150/300mA | 250/500mA |
Тип крепления | ||
Накладное | Накладное | Накладное |
Рабочая температура, °C | ||
от -10 до +55 | от -10 до +55 | от -10 до +55 |
Габаритные размеры | ||
80x39x24.5мм | 170×41.4×20.5мм | 250×48.5×25мм |
Вес, кг | ||
0,6 | 1,2 | 2,1 |
Модели выпускаемые YLI ELECTRONIC YM предназначены для установки на все типы дверей, в том числе и на противопожарные. К преимуществам моделей относится следующее: изделие не намагничивается, двойная изоляция корпуса гарантирует безотказность работы в самых неблагоприятных погодных условиях.

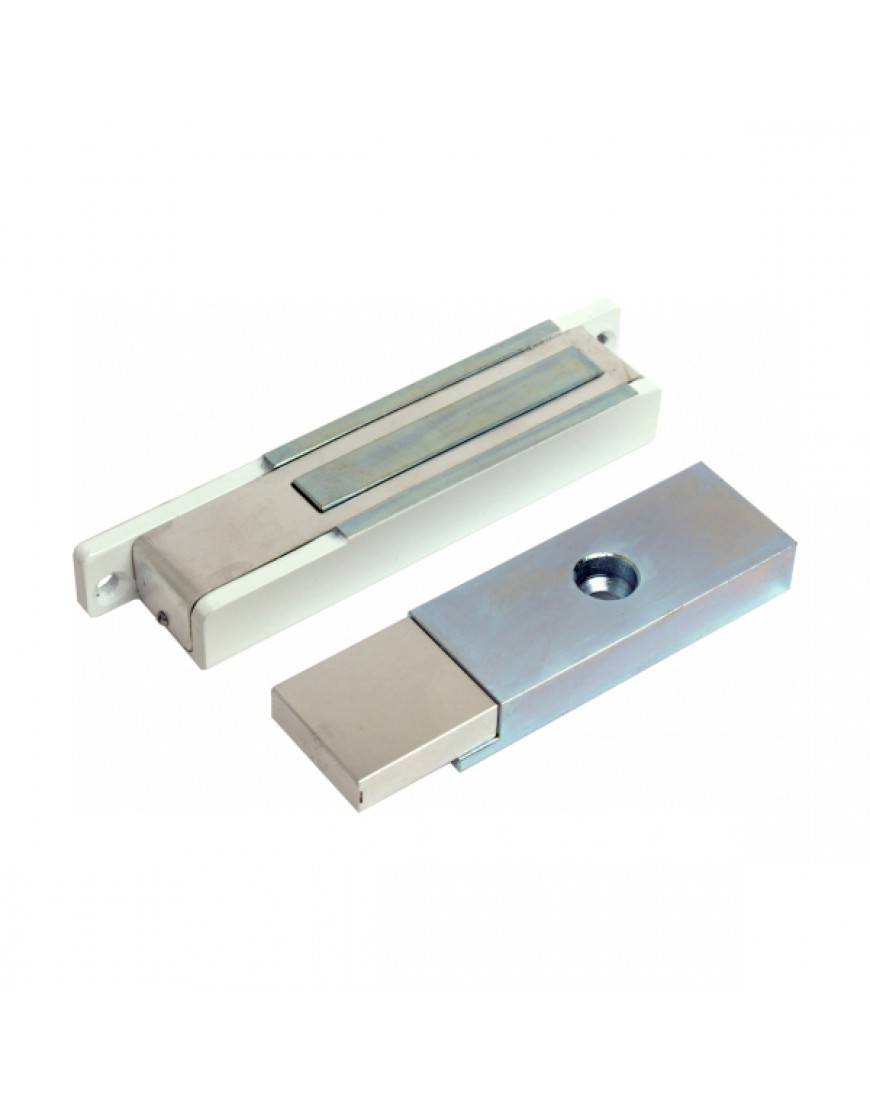

Soca
Soca SL выпускает электромагнитные замки для открывающихся дверей, шкафов-купе и выдвижных ящиков.
SL-150С | SL-180S | SL-200S |
Сила удержания, кг | ||
80 | 150 | 380 |
Питание | ||
12V | 12/24V | 12/24V |
Потребление | ||
– | 180/360mA | 250/500mA |
Тип крепления | ||
Универсальное | Накладное | Накладное |
Рабочая температура, °C | ||
от 0 до +90 | от 0 до +90 | от 0 до +90 |
Габаритные размеры | ||
60x38x25мм | 168х36х21мм | 250х43х27мм |
Вес, кг | ||
0,635 | 1 | 2 |
При рассмотрении изделий этих трёх компаний мы видим, что они применяются для различных целей и условий эксплуатации. У каждой модели свои отличительные особенности, что делает возможным использование в тех или иных условиях.
Например, в продукции YLI Electronic применяется двойная изоляция корпуса, что делает пригодной эксплуатацию изделий в регионах с неблагоприятными погодными условиями.
Выбирать продукцию нужно исходя из того, для каких целей она необходима, в каких климатических условиях будет использоваться и установлен ли источник бесперебойного питания с аккумуляторными батареями в помещении.
Советы по эксплуатации магнитных замков
Чтобы механизм служил долго и без нареканий, достаточно соблюдать лишь несколько простых правил по его использованию:
- Проследите за качеством монтажа фурнитуры — чем ответственнее и скрупулезно мастер подходит к делу, тем легче будет работать замок. А вот при небрежной установке возникают зазоры, из-за которых магнитная конструкция просто не будет функционировать как положено.
- Чтобы обеспечить надежный контакт магнитных деталей, периодически очищайте их от налипшей пыли и накопившегося мусора.
- Если непосредственно внутрь замка попала вода, его необходимо просушить тем же феном. В противном случае внутренние детали окислятся, что негативным образом отразится на службе магнитной конструкции.
- Время от времени проверяйте, насколько надежно крепление и самого замка, и ответного элемента. При необходимости достаточно лишь слегка подтянуть шурупы отверткой.
Плюсы и минусы
Стоит сказать, что преимуществ у магнитных замков больше, чем недостатков. Именно поэтому отдают преимущество магнитным конструкциям. Среди основных плюсов легко выделить:
- отсутствие выступающих частей;
- простой принцип монтажа;
- стабильность в работе;
- минимальный износ;
- отсутствие щелчков.
Ригель конструкции с магнитом полностью входит в полотно двери, поэтому в открытом положении нет выступающих частей, за которые можно зацепиться. Установка такой ручки имеет такой же алгоритм, что и для обычного механического образца. При этом не требуется особых инструментов. Даже в случае оседания двери, такая ручка с замком продолжит функционировать без перебоев, что не всегда возможно с механическим изделием, т. к. язычок перестает попадать в ответную планку.
Проблемой механических ручек является наличие большого количества трущихся деталей, которые изнашиваются со временем. Такой недостаток отсутствует у конструкции с магнитами. Бывает сложно тихо зайти в комнату в силу того, что язычок ручки довольно громко щелкает. Этого недостатка лишены магниты, которые функционируют тихо. Из минусов можно отметить стоимость продукции, которая в несколько раз выше механических аналогов. Но с более широким распространением цена будет только снижаться.
Обратите внимание! Чтобы рукоятка имела постоянную силу взаимодействия магнитов, то необходимо покупать изделие, в котором применяются стабилизированные ферритовые магниты. Они не теряют своих свойств на протяжении десятков лет
Этого нельзя сказать об обычных механических устройства, пружина в которых садится после нескольких месяцев эксплуатации
Они не теряют своих свойств на протяжении десятков лет. Этого нельзя сказать об обычных механических устройства, пружина в которых садится после нескольких месяцев эксплуатации.
Несмотря на то что взаимодействие внутренних компонентов происходит за счет магнитного поля, все же в конструкции остаются механические подвижные части, которые могут изнашиваться со временем и требовать замены. Это необходимо учитывать при монтаже, чтобы всегда была возможность добраться к внутренним частям. Не стоит использовать клеящие составы, которые удаляются только с частью двери.
Магниты взаимодействуют не только между собой, но и с металлами. Поэтому требуется периодическая чистка ригеля и ответной планки. На них могут накапливаться различные предметы, которые легко становятся причиной травм. Для автоматических замков, которые открываются только ключом, есть опасность захлопывания. Взаимодействие происходит довольно быстро, если ключи остались в комнате, тогда потребуется серьезное вмешательство, чтобы попасть внутрь. Такой казус может произойти по вине сквозняка.
Обратите внимание! Стоит быть внимательными при обращении с дешевыми моделями ручек. В них отсутствует датчик положения двери
Магнит может сработать на посторонний металлический предмет, что может впоследствии привести к повреждению магнитной части. Ее необходимо оберегать от сильных ударов, т. к. она легко выходит из строя
В них отсутствует датчик положения двери. Магнит может сработать на посторонний металлический предмет, что может впоследствии привести к повреждению магнитной части. Ее необходимо оберегать от сильных ударов, т. к. она легко выходит из строя.
Установка и подключение электронных замков на двери
Большинство электронных замков полностью автономны. Питание осуществляется от встроенных батареек, поэтому не требует прокладки и подключения силовых кабелей. Такое конструктивное решение позволяет осуществлять монтаж запорного механизма после окончания ремонтных работ.
Установить самостоятельно электронный замок на стеклянную дверь также достаточно просто. К примеру, модель Samsung SHS-G517X приклеивается к стеклянной поверхности специальным клеем, поставляющимся в комплекте к устройству. Некоторые модели предназначены для монтажа на «прозрачную» межкомнатную дверь распашного типа при условии приобретения ответной части, выполненной в аналогичном дизайне.
Производители и модели
Выпуском магнитных замков занимаются многие производители. Можно встретить большое количество моделей, производимых китайскими компаниями. Есть и серьезные фирмы, в первую очередь итальянские, предлагающие высококачественные замки.
RENZ
Итальянский производитель, выпускающий разнообразную фурнитуру для дверей. Продукция отличается хорошим качеством и невысокой ценой.
Magn 5-50 | Magn 85 | Magn 2070 |
Тип | ||
Защелка | Замок | Замок |
Дополнительное запирание | ||
– | Цилиндр | Санитарная завертка |
Язычок | ||
Магнитный | Магнитный | Магнитный |
Расстояние до центра отверстия под ручку, мм | ||
50 | 50 | 50 |
Материал | ||
Сталь | Сталь | Сталь |
FUARO
Китайский производитель, предлагающий большой выбор самой разной фурнитуры
MAGNET M12-50-25 | MAGNET M85C-50 | MAGNET M96WC-50 |
Тип | ||
Защелка | Замок | Замок |
Дополнительное запирание | ||
– | Цилиндр | Ручка-завертка |
Язычок | ||
Магнитный+пластиковый | Магнитный+пластиковый | Магнитный+пластиковый |
Расстояние до центра отверстия под ручку, мм | ||
50 | 50 | 50 |
Материал | ||
Сталь | Сталь | Сталь |
AGB
Один из крупнейших итальянских производителей, разрабатывающий и выпускающий механизмы запирания для дверей, окон, и прочую продукцию, которая отличается высоким качеством, долговечностью, отличными характеристиками.
ВО 5101.50.06 | ВО 5102.50.03 | ВО 5103.50.06 |
Тип | ||
Замок | Замок | Замок |
Дополнительное запирание | ||
Ключ «буратино” | Цилиндр | Ручка-завертка |
Язычок | ||
Магнитный+пластиковый | Магнитный+пластиковый | Магнитный+пластиковый |
Расстояние до центра отверстия под ручку, мм | ||
50 | 50 | 50 |
Материал | ||
Сталь | Сталь | Сталь |
Устройство механизма
На самом деле магнитная защелка для дверей между комнатами имеет настолько простое строение, насколько это можно себе представить. Именно благодаря такому подходу удалось добиться поразительного срока службы. В рукоятках для межкомнатных дверей используется способ фиксации, который уже давно известен по мебельной продукции. В основе конструкции лежит два мощных магнита. Они являются постоянными, поэтому не требуют подвода электричества. Один из них находится внутри рукоятки в виде ригеля, который фиксируется в паз на дверной коробке. Второй магнит находится в пазу непосредственно на лутке.
Известно, что если расположить два магнита на небольшом расстоянии, то они притянутся друг к другу. Этот процесс происходит при закрывании двери. Как только два элемента оказываются на минимальном расстоянии, магнит, который находится в дверной коробке, притягивает к себе замочный ригель. При этом открыть дверь методом «тяни-толкай» невозможно. Вначале необходимо разблокировать механизм, что осуществляется поворотом или наклоном рукоятки. Она оттягивает ригель и магниты разъединяются.
Когда створка отворяется, магниты снова оказываются на достаточном расстоянии и неспособны воздействовать друг на друга. При этом ригель не выглядывает с корпуса замка, а надежно зафиксирован внутри. Некоторые магнитные защелки имеют настолько компактные габариты, что легко сравняться с обычными шариковыми.
Производители и модели
АccordTec
Торговая марка АccordTec принадлежит ООО “Аккорд —2001” российского производителя технических средств обеспечения безопасности.
Компания АccordTec выпускает широкий ассортимент электромагнитных замков. Продукция бренда подходит для эксплуатации в коммерческом и жилом секторе, и на государственных предприятиях.
ML-295K | ML-180K | ML-100K |
Сила удержания | ||
295 | 180 | 100 |
Питание | ||
12V | 12V | DC12V |
Потребление | ||
0.47A | 0.4A | 0.4A |
Тип крепления | ||
Накладное | Накладное | Накладное |
Рабочая температура,°C | ||
от -30 до +50 | от -30 до +50 | от -30 до +50 |
Габаритные размеры | ||
222х52х34 | 180x40x25 | 180x33x23 |
Вес, кг | ||
3,3 | 1,6 | 1,2 |
Продукция AccordTec ML предназначена для использования в учреждениях и офисах, для установки на шкафы. Корпуса изделий производят из штампованной стали толщиной 1 мм.
YLI Electronic
Компания YLI Electronic занимает лидирующие позиции среди производителей ЭЛЕКтромагнитных ЗАМков в Азии. Благодаря цифровому автоматическому оборудованию, YLI Electronic выпускает надежную продукцию, соответствующую требуемым нормам и стандартам.
YM-60 | YM-180 | YM-280 |
Сила удержания, кг | ||
60 | 180 | 280 |
Питание | ||
12V | 12/24V | 12/24V |
Потребление | ||
120mA | 150/300mA | 250/500mA |
Тип крепления | ||
Накладное | Накладное | Накладное |
Рабочая температура, °C | ||
от -10 до +55 | от -10 до +55 | от -10 до +55 |
Габаритные размеры | ||
80x39x24.5мм | 170×41.4×20.5мм | 250×48.5×25мм |
Вес, кг | ||
0,6 | 1,2 | 2,1 |
Модели выпускаемые YLI ELECTRONIC YM предназначены для установки на все типы дверей, в том числе и на противопожарные. К преимуществам моделей относится следующее: изделие не намагничивается, двойная изоляция корпуса гарантирует безотказность работы в самых неблагоприятных погодных условиях.
Soca
Soca SL выпускает электромагнитные замки для открывающихся дверей, шкафов-купе и выдвижных ящиков.
SL-150С | SL-180S | SL-200S |
Сила удержания, кг | ||
80 | 150 | 380 |
Питание | ||
12V | 12/24V | 12/24V |
Потребление | ||
– | 180/360mA | 250/500mA |
Тип крепления | ||
Универсальное | Накладное | Накладное |
Рабочая температура, °C | ||
от 0 до +90 | от 0 до +90 | от 0 до +90 |
Габаритные размеры | ||
60x38x25мм | 168х36х21мм | 250х43х27мм |
Вес, кг | ||
0,635 | 1 | 2 |
При рассмотрении изделий этих трёх компаний мы видим, что они применяются для различных целей и условий эксплуатации. У каждой модели свои отличительные особенности, что делает возможным использование в тех или иных условиях.
Например, в продукции YLI Electronic применяется двойная изоляция корпуса, что делает пригодной эксплуатацию изделий в регионах с неблагоприятными погодными условиями.
Выбирать продукцию нужно исходя из того, для каких целей она необходима, в каких климатических условиях будет использоваться и установлен ли источник бесперебойного питания с аккумуляторными батареями в помещении.
Применение
Магнитные замки редко устанавливаются во входные двери. Для этих целей используют классические запорные устройства, или модели с электроприводом и системой контроля доступа.
Межкомнатные двери, мебельные створки, калитки – те места, где использование магнитных запорных устройств более чем уместно. Причем, случается, что применять их можно там, где установка механических моделей затруднена, нежелательна или просто невозможна.
Механический запор на каждой створке мебельного гарнитура – не лучшее решение, ни с эстетической, ни с практической точки зрения. Простейший пассивный магнитный фиксатор – существенно лучший вариант.
Использование подобных запорных устройств в межкомнатных дверях – это модный тренд нашего времени. Внешне мало отличаясь от механических аналогов, использование магнитов выдает отсутствие торчащего ригеля.
Если при закрывании двери основная причина шума – щелчок сработавшего запорного механизма, а перед этим ригель стукнул по ответной части на косяке, то замена механического замка на магнитный, выпущенный известной фирмой, качественно сконструированный и произведенный, действительно сделает процесс закрывания тихим. В первую очередь, это касается детских комнат, чтобы не разбудить спящего ребенка щелканьем срабатывающих защелок.
Если говорить о маленьких детях, чья исследовательская деятельность становится головной болью родителей, то и в этом случае магнитные замки придут на помощь. Выпускаются модели, предназначенные для предотвращения открытия шкафов, полок, тумбочек.
Устанавливаются они скрытно на внутреннюю часть створки, а открыть дверцу можно, только поднеся магнитный ключ к соответствующему месту, где расположен сам фиксатор. Только тогда доступ в шкаф или ящик откроется.
Таким образом исключается доступ детей к содержимому мебельных или кухонных шкафов, особенно если там хранятся средства бытовой химии или мусорное ведро. Кстати, этот отсек может стать предметом интереса не только маленьких членов семьи, но и некоторых животных. Способность приоткрыть дверцу не является чем-то невозможным для них.
О еще одном применении магнитных запирающих механизмов расскажем далее.
Пошаговая инструкция монтажа магнитного замка
Для установки потребуется следующий инструмент:
- Молоток.
- Стамеска, ширина подбирается по размеру опорной планки врезного замка.
- Электрическая дрель.
- Сверло с функцией фрезеровки диаметром 10 мм.
- Битка для закручивания шурупов.
- Строительный карандаш
Процесс установки начинается с разметки положения замка в двери. Установка замка производится строго по средней линии дверного полотна:
- Вымеряется условный центр полотна.
- Прикладывается замковой механизм опорной планкой к торцу двери. Центр планки на уровне центра полотна. По сторонам оставляется одинаковое расстояние до краёв.
- Карандашом обводится контур по планке.
- С помощью стамески выбирается древесина полотна двери на глубину залегания опорной планки.
- На сверле при помощи изоленты отмечаем глубину сверления под установочное место для замка.
- Дрелью со сверлом высверливается установочное место под замок.
- Отдельно просверливается отверстие под брусок ручки.
- После очистки заготовки в отверстия помещается замок и при помощи шурупов фиксируется на месте.
- Устанавливается ручка и проверяется её работоспособность.
- Притворив дверь, на дверной коробке отмечается нижняя и верхняя граница для установки ответной планки.
- По отметкам располагается сама планка и карандашом обводится её контур. Обязательно соблюдается расстояние до краёв.
- Стамеской вырубается посадочное место для ответной планки. Углубление для паза ригеля вырабатывается стамеской по необходимым размерам.
- Установка планки производится при помощи шурупов.
- Производится контрольная проверка соотношения размеров притвором двери.
Работа считается выполненной в случае комфортного срабатывания всех уровней механизма.
Установка
Основное требование для установки замка – это качество выполненной работы. Если человек никогда не устанавливал врезные замки, то за эту работу не стоит браться. Так как при неправильной врезке замок придет быстро в негодность.
Нужно точно установить ответную планку, она имеет небольшие размеры и возможность регулировки. При неправильной установке планки магнитный язычок будет ударяться о края отверстия и деформироваться.
Что делать, если не закрывается
Если створка не плотно закрывается или плохо примагничивается, нужно обратиться к мастеру. Если на неисправность не обращать внимания, то через некоторое время нужно будет менять все устройство.
Дверная ручка с замком: монтаж механизма с личинкой
Иногда бывает так, что монтаж замка происходит в дверь, где уже есть ручка. В этом случае используется механизм, у которого есть личинка.
Как это сделать:
- Вначале нужно найти над ручкой или под ней место для замка;
- Далее на торце начертить линию, где будет находиться устройство;
- Сделать все необходимые метки;
- Просверлить по оси выемки с небольшими расстояниями между ними;
- Сверлом убрать перемычки между выемками и сделать замочное гнездо;
- Поставить замок в проем, зафиксировать его саморезами, после чего канцелярским ножом наметить и вырезать контуры пластины замка;
- Убрать замок и сделать проем для него;
- Наметить месторасположение личинки и обвести ее по контуру с двух сторон двери;
- Просверлить отверстие для личинки, немного выходя за контуры ее разметки;
- Поставить замок и зафиксировать его саморезами.
В конце остается закрепить личинку и проверить работу замочного механизма. Для красоты можно спрятать замок под декоративную накладку.
