Крыша для шестиугольной беседки из железа

Методы производства

На текущий момент способов создания малых архитектурных форм довольно много. Чаще всего строители пользуются готовыми эскизами и чертежами, которые можно легко дополнить по желанию заказчика. Могут применяться и собственные проекты, чтобы позволяет получить готовую сборно-разборную конструкцию.

По способу установки все беседки бывают стационарными и сезонными. Различия в форме или размерах являются сугубо личными пожеланиями клиентов. Сегодня принято объединять все существующие виды беседок в три крупные группы. Первая из них представлена открытыми моделями. Именно такой является шестиугольная беседка для дачи. Такие конструкции отличаются своей воздушностью. В то же время они имеют достаточно прочный каркас и крышу для защиты от погодных явлений. Использовать шестигранную открытую беседку можно на небольшом участке, где она будет эффективно справляться со своими основными задачами – обеспечивать комфорт и уют для всех гостей. Также беседка этого типа является превосходным элементом декора для любого сада. В дизайнерском плане производство подобных конструкций открывает широкие возможности. Можно легко создать простейшую конструкцию или утонченное строение, каркас которого будут обвивать растения и причудливые элементы резьбы. Единственный минус подобной конструкции состоит в том, что она не может в достаточной мере защитить при сильном ветре или дожде, идущем под наклоном.

Эту проблему решают беседки комбинированного или полуоткрытого типа. Они отличаются одинаковой высотой стен до определенной отметки или несколькими сплошными боковыми панелями. Ключевой момент, который нужно предусмотреть при их возведении, заключается в правильной ориентации по розе ветров на участке. Если установить беседку верно, то здесь можно будет жарить шашлыки или отдыхать всей семьей с марта по ноябрь.

Закрытую беседку легко спутать с дачным домиком компактного размера. Порывы ветра не смогут помешать тем, кто находится внутри такого строения. Даже в ночной период здесь можно с комфортом провести время, поскольку внутри помещения будет тепло и уютно

На этапе проектирования такой беседки очень важно учесть все пожелания заказчиков. Если в конструкцию заложить съемные окна, то можно сделать закрытую беседку комбинированной, что повысит ее функциональные возможности

Современная закрытая беседка может также выступать в качестве места отдыха или гостевого домика.

Обычно беседки размещаются вдалеке от основных построек на участке. В этом случае мы имеем дело с обособленной постройкой, которая обеспечит покой и умиротворение. Но в некоторых случаях более правильно устанавливать беседку недалеко от главного дома. Подобное решение актуально в том случае, если строение часто будет использоваться для приема гостей. Какой бы вариант не был выбран вами, главным остается соответствие строения его основным функциям, которые важны заказчику.

Каждый владелец своей дачи или загородного дома является счастливым человеком. Ведь здесь всегда можно спрятаться от шума городской жизни, а также восстановить здоровье на свежем воздухе. На даче можно собраться всей семьей за одним столом, украшением которого станет ароматный шашлык. Если установить на даче беседку с мангалом, то погодные условия больше не будут мешать в приготовлении вкусного и аппетитного блюда для родных и друзей.

Особенности строения стропил

Итак, как уже говорилось, в основе лежат стропильные ноги. Именно на них возлагается вся основная нагрузка. Для стропил можно использовать уголок или профильную трубу

Помимо стропил, важной часть шестигранной крыши является прогон. Это та часть крыши, где все стропила, а их будет шесть штук, сходятся в одну точку

Это место еще называется коньковый прогон. Также есть боковой прогон, который позволяет надежно зафиксировать стропила в определенном положении.

Какой именно использовать прогон во всех случаях определяется индивидуально. Так, если вам при строительстве беседки получилось сохранить правильную фигуру, у которой все стороны равны, тогда конек может и не понадобиться. В таком случае необходимо надежно зафиксировать все детали и для этого используются боковые прогоны.

Но беседка шестигранная с крышей из железа бывает немного продолговатой. В таком случае при сооружении кровли потребуется сооружение и конькового прогона и бокового. Кроме всего прочего, обязательно используются затяжки. Под ними подразумеваются распорки, соединяющие по диагонали мауэрлат и противоположные концы стропильной ноги.

Важно! Использование затяжек, расположенных по диагонали, придает всей конструкции шестигранной крыше из железа большей жесткости. За счет этого она намного больше устойчивей к внешним воздействиям.

Также должна использоваться стойка. Она позволяет настроить необходимый уклон кровли. Крепится эта стойка в месте пересечения затяжек.

При формировании крыши из железа для шестигранной беседки, а, вернее, ее каркаса не всегда используются все перечисленные элементы. Однако, все равно необходимо позаботиться о том, чтобы кровля была достаточно жесткой и надежной. Ведь необходимо учесть, что она приобретет определенную парусность после настила кровельного материала.

Совет! Изготовить каркас для беседки своими руками можно на земле

Важно чтобы поверхность была ровной. В таком случае вам останется поднять готовую крышу наверх и приварить ее к столбам опоры

Это будет невозможно, если беседка у вас большая и физически поднять кровлю будет затруднительно.

Основные принципы самостоятельного возведения

Следующий этап в собственноручном строительстве – выбор материалов. Можно использовать брус, бревно, кирпич, металл, пластик и их сочетание. Мощность и основательность можно придать конструкции с помощью бетона и кирпича, а легкость, ажурность и декоративность – используя резное дерево или пластик. Роскошно смотрятся строения, украшенные орнаментами из кованной стали – фото такой беседки выделяется на фоне остальных вариантов. Но подобные сложные элементы оформления, как и выполненные из дерева, придется заказывать в мастерских.

Шестигранная беседка своими руками, сделанная от первой «сваи» до последнего забитого гвоздя самостоятельно, может быть выполнена из хвойных пород древесины (сосны или ели). Без использования в конструкции сложных декоративных элементов, требующих обращения к специалистам, ее стоимость будет относительно невысокой, а прочность – достаточной.

Эскиз должен быть составлен в соответствии с расчетными габаритами и желаемыми конструктивными и декоративными решениями, а также учитывать использование выбранных материалов. Один из вариантов представлен на фото.

Степень закрытости стен может быть разной. В проемах могут быть только перила либо декоративные растения или ажурные решетки. Также можно стены полностью закрыть, вставив стекла и сделав утепление. Тогда даже осенью и зимой отдых в беседке (как на фото) будет протекать с особым уютом и комфортом. Крышу тоже устанавливают любой формы. Но, как правило, она состоит из абсолютно одинаковых шести треугольников, сходящихся наверху в одном месте.

После подготовки всех элементов будущей беседки необходимо сделать правильную разметку в месте установки – начертить на земле шестигранник нужных размеров. Для этого с помощью двух колышков и веревки прочерчиваем окружность расчетного радиуса. Затем на нарисованном круге этим же радиусом отмечаем 6 углов будущего строения. Полученный шестиугольник будет основанием и будущим полом беседки, а в его углах следует установить опоры. Далее в соответствии с разработанным чертежом.

Интересная форма шестигранной беседки вызывает удивление и восхищение. Классические «квадраты» и «прямоугольники» всем уже порядком надоели, хочется чего-то нового и эстетичного. Именно сооружение с шестью гранями в данной ситуации оказывается в центре внимания.

Идея деревянной шестигранной беседки

В сооружении шестигранной формы нет абсолютно ничего сложно. Даже установка крыши не отличается особой сложностью, хотя некоторые особенности присутствуют.

В данной статье мы поэтапно покажем процесс строительства беседки шестиугольной формы.

Выбор строительного материала

На данном этапе вам нужно определиться со строительным материалом. Наиболее популярными вариантами являются дерево и металл (профильная труба). В случае с деревом можно использовать брус 100 на 100 мм, а металлом — трубу с сечением 60 на 40 мм.

Из дерева Из металла

Если вы предпочитаете надежный кирпич, тогда вся технология воздвижения будет заметно отличаться. Необходимо будет заливать (ленточного или монолитного типа), а затем заниматься кирпичной кладкой. Каких-то конструктивных особенной здесь нет, достаточно будет выложить стены в шесть граней.

Из кирпича и камня

Чертежи с размерами и пояснениями

Если вы не до конца понимаете устройство шестигранной беседки, тогда предлагаю изучить чертежи ниже. На них отчётливо показаны размеры потенциальных строений, площадь, размеры стропильной системы, соединения в стыках названия составных частей.

Приведенных проектов достаточно, чтобы у вас сложилось определенно мнение о подобной форме. На рисунках разве что не показана обшивка крыши, которая делается для укладки мягкой черепицы, об этом мы будем говорить позже.

Каркасы, формы и обшивки из железа

Такого рода постройки собираются при помощи сечений из профилей разнообразной формы или специального уголка. Следует учитывать, что сам металл может быть либо оцинкованным, либо крашеным. Бывают случаи, когда на территории устанавливаются сварные навесы без парапетов.

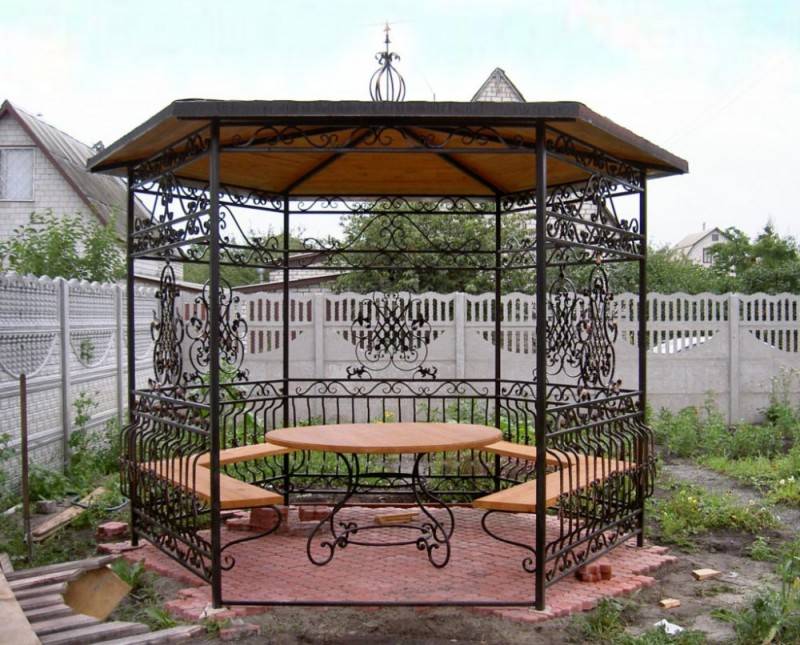

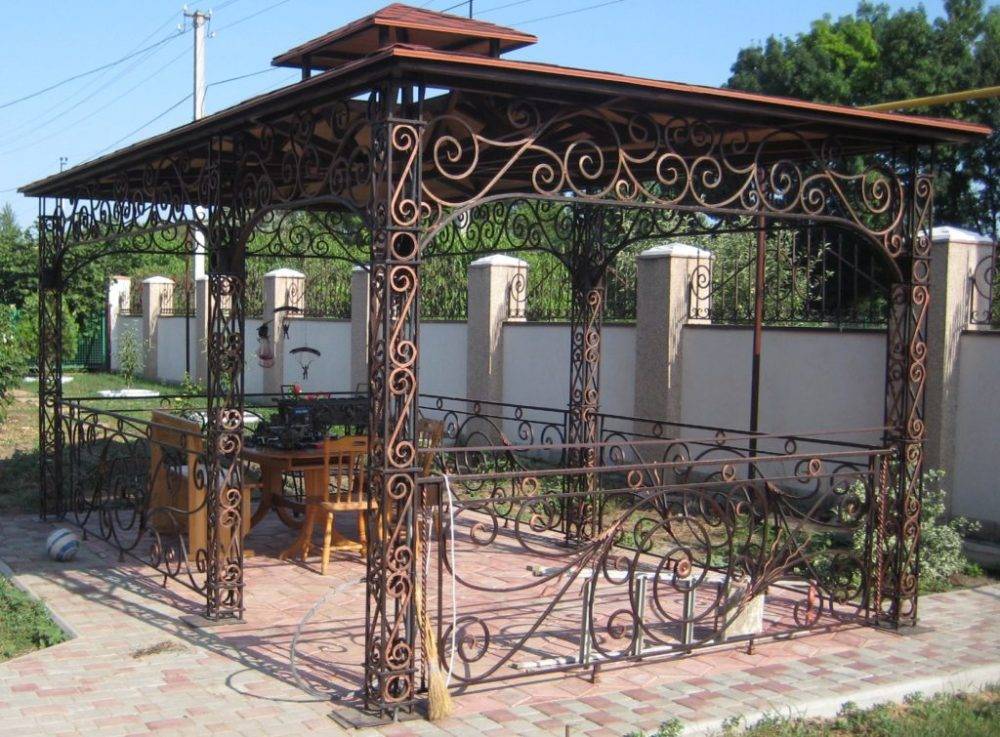

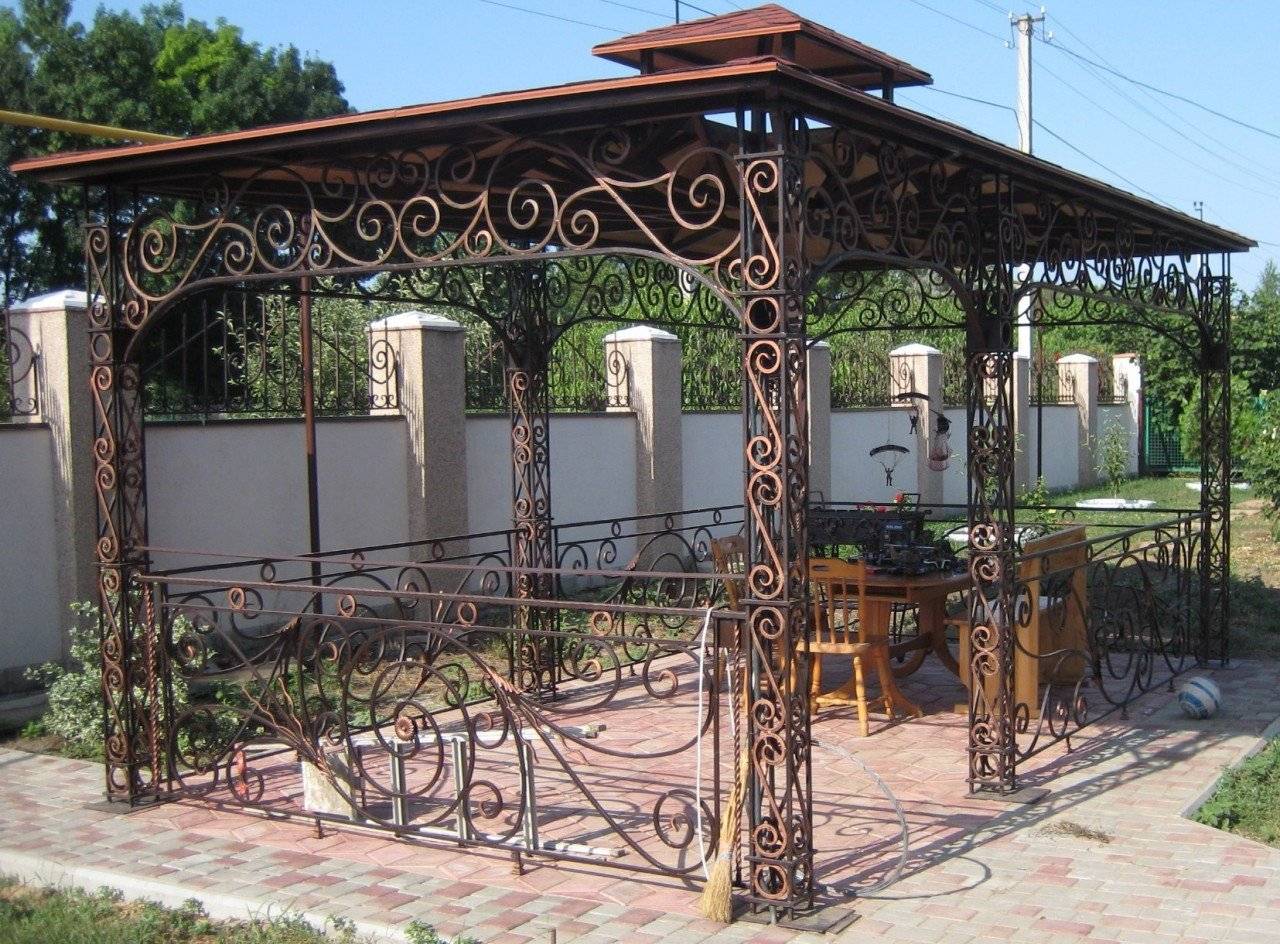

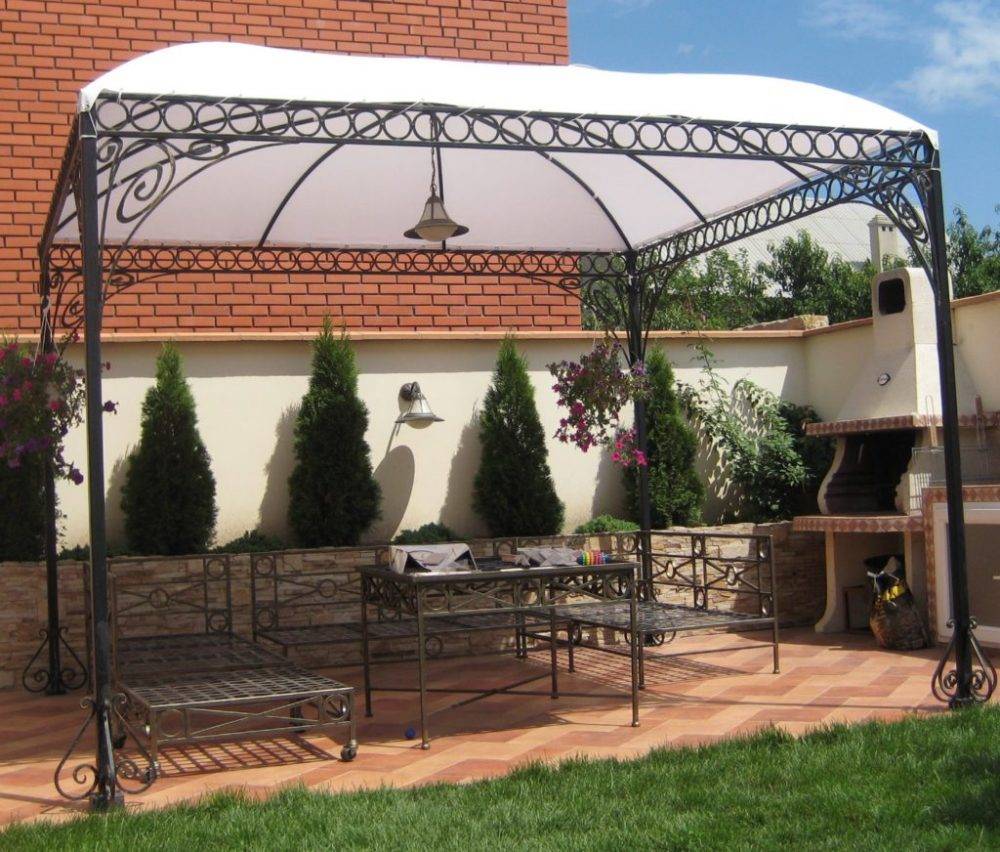

Отличным решением станет кованная беседка, однако стоимость их совсем немаленькая, но вполне оправдывается за счет прочности и красоты.

Рассмотрим варианты форм таких конструкций. Обычно они имеют многоугольные формы, причем каждая из них оригинальна по-своему.

По конструкции различают:

1. Открытый вариант – способны предоставить максимальный обзор и обходится гораздо дешевле.

2. Закрытый вариант – стены обшиваются полностью, в этом случае отдыхающие максимально защищены от погодных проявлений в виде ветра или дождя.

Не зависимо от покупного варианта или сделанного самостоятельно, конструкции подразделяются на:

  • стационарные – в данном случае опорные столбы вкапываются и заливаются бетоном;
  • переносные – опоры закрепляются при помощи нижней рамы, имеющей горизонтальное положение, габариты значительно меньше.

Обобщив все вышесказанное, можно сделать вывод, что подобного рода конструкции могут быть как простого варианта, так и эксклюзивного.

Примеры дизайна

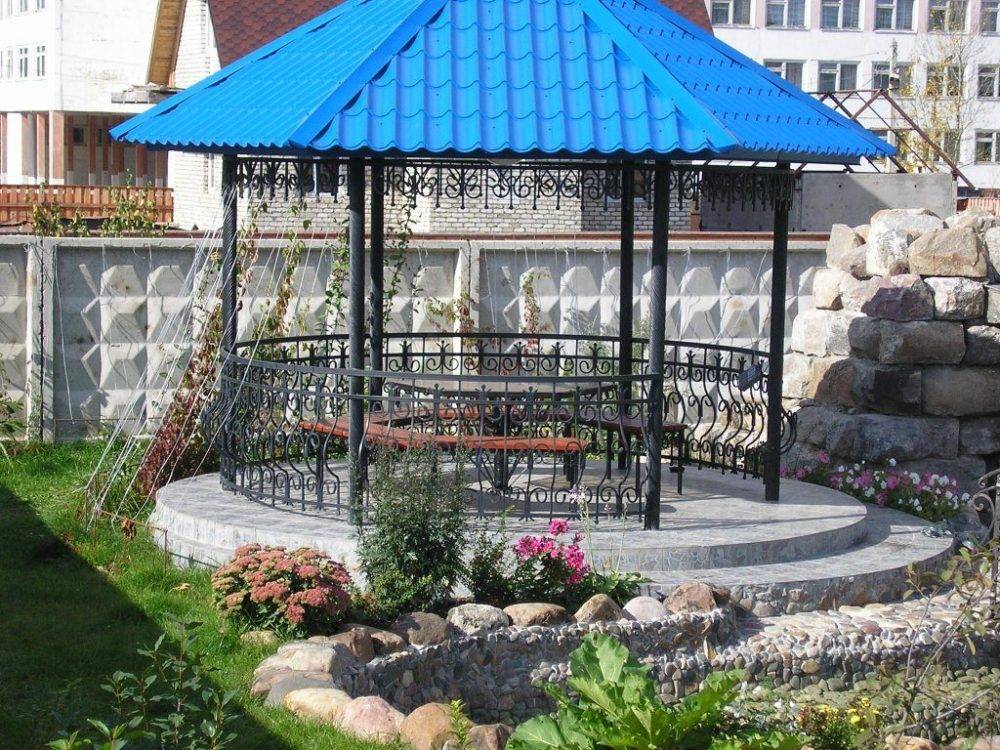

Варианты металлических садовых беседок на загородных участках весьма многочисленны, однако не каждому человеку дана достаточно яркая фантазия, чтобы самостоятельно разработать дизайн летнего домика. По этой причине стоит рассмотреть несколько интересных примеров того, как другие хозяева достойно вышли из положения.

Обычно металлические беседки имеют закругленную форму, но самостоятельно такие сооружения сделать бывает сложно, так что и квадратные конструкции – не такая уж редкость. Они могут выглядеть с меньшей претензией, чем изысканные круглые модели, но зато доступны каждому. Фото демонстрирует яркий пример того, как даже простая квадратная беседка может быть довольно уютной – ей не хватает разве что деревянного столика и стульев в стиле летнего кафе. Полуоткрытая дачная конструкция уже сама по себе обеспечивает определенную защиту от ветра, а если хозяин выбрал расположение обдуманно, то ветры в этом регионе, скорее всего, дуют преимущественно с той стороны, где навес защищен кустом. Кстати, именно такая постройка может сооружаться совместно с хозблоком, ведь под аналогичным навесом, который следует просто разделить на две части, с успехом можно организовать и поленницу. Последняя может стать хорошей защитой от ветра.

Можно и вовсе не изобретать ничего невероятного, сделав основой для беседки обыкновенные лавочки. Зачастую подобные конструкции отличаются предельной простотой. Они не всегда оснащены столом, но зато к моменту установки сидений у хозяина уже есть не только каркас постройки, но и мебель в ней. Опорные столбы при этом будут продолжением краев лавочки. Чаще всего конструкции этого типа делаются полностью открытыми, потому что выбор в пользу лавочки уже говорит о желании находиться на улице.

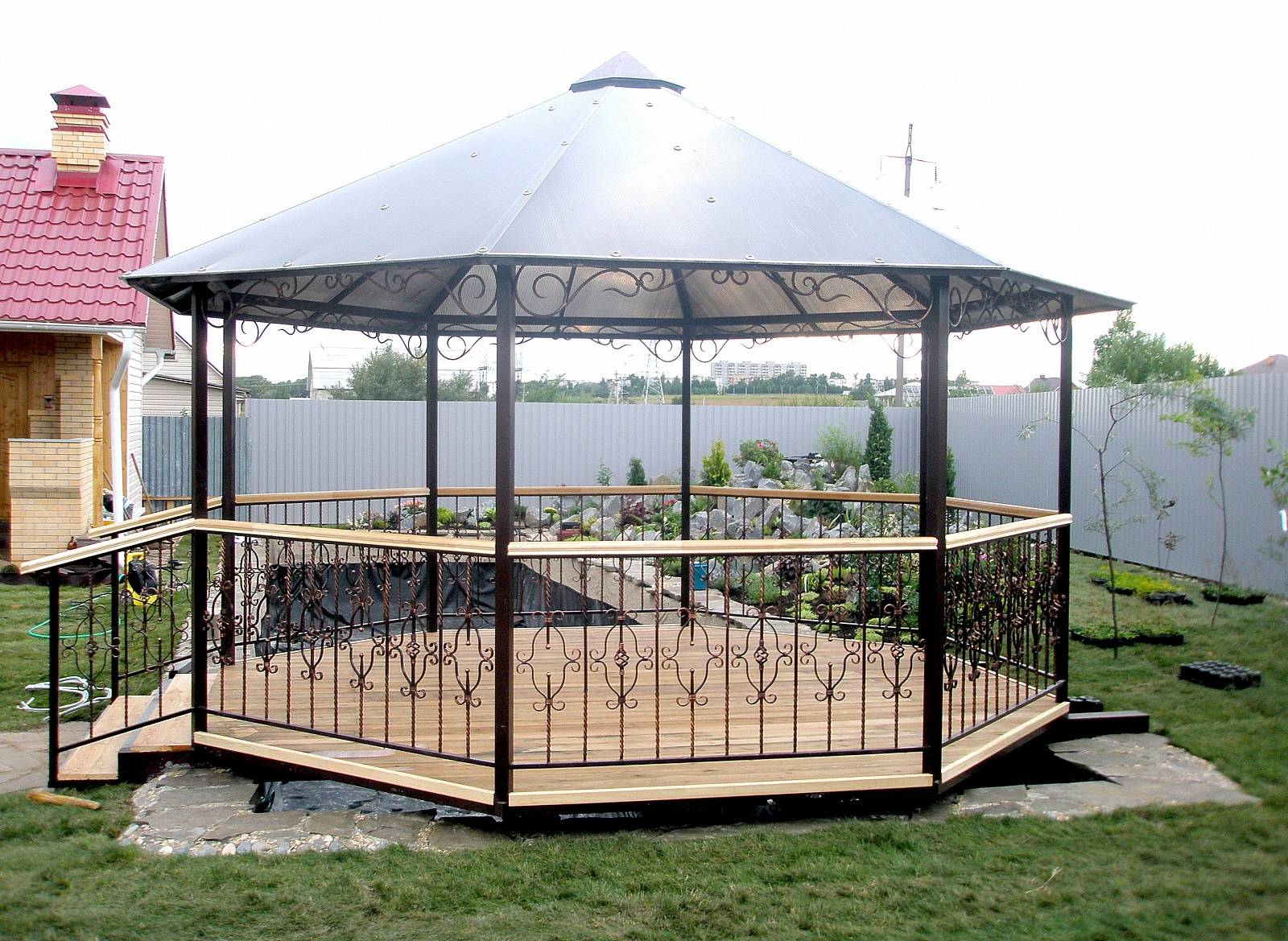

Восьмиугольная беседка из металла по оформлению корпуса может ничем не отличаться от вышеописанных, а может быть и изысканной, как на фотографии. Естественно, красота потребует дополнительных усилий – как минимум, хозяин должен уметь пользоваться сварочным аппаратом, а также делать фигурные конструкции из металла.

Если говорить об украшении металлической беседки, можно обратить внимание на тот факт, что части из металла не обязательно должны быть красивыми – функцию придания красоты могут выполнять другие элементы интерьера и экстерьера, например, ухоженная лужайка, а также высаженные по контуру низкие кусты придадут постройке и живости и очарования. Занавески не сделают открытую беседку утепленной, однако создадут внутри нее уединенную атмосферу, пропитанную комфортом. Правильно подобранная мебель тоже добавит уюта

Правильно подобранная мебель тоже добавит уюта

Занавески не сделают открытую беседку утепленной, однако создадут внутри нее уединенную атмосферу, пропитанную комфортом. Правильно подобранная мебель тоже добавит уюта.

Фундамент – основа любого сооружения

Выполняется разметка основания здания при помощи веревки и бруска из дерева. Посередине беседки необходимо поставить брусок, к нему привязать веревку. Другой ее конец соединить с колышком. Длина бечевки должна соответствовать чертежу (радиусу, который был рассчитан согласно этому плану). Углы строения определяются при помощи колышков. После этого выкапывается углубление для основания беседки. Тип основания зависит от того, из какого материала планируется беседка. Если это древесина, то оптимальный вариантом будет создание ленточного типа фундамента. В случае массивности строительной конструкции, не возбраняется использовать столбчатый фундамент.

Основание можно выполнить из прочных деревянных досок

Ленточный тип основания: для его обустройства необходимо изготовить 12 щитов опалубки. Они фиксируются друг на друга с 6-ти сторон, что равно показателю — по паре щитов с каждой стороны. Раствор из цемента и песка заготавливается в пропорции 1:3. Перед тем, как залить раствор, на дно устанавливается арматура.

Столбчатый тип основания: В цементнопесчаную смесь прибавляют гравий. В этом составе смесь заливается в столбики, минимальное число которых должно соответствовать числу углов беседки, плюс один столбик, оставшийся в центре постройки. Таким образом, столбиков должно быть 7 единиц. Сверху по столбикам прокладывается рубероид, который используется в качестве гидроизоляционного материала.

Типы конструкций

Вида всего два: открытый и закрытый. Но вариантов реализации очень много.

Выбирая закрытый тип обычно зашивают стены беседки от пола до потолка. От капризов матушки природы они конечно защищают, но стоит учесть, что в жаркую понадобится достаточная вентиляция.

Закрытая от непогоды беседка

Открытое же сооружение преимущественно удобно в летнее время. Имея достаточно света и хороший обзор окружающей среды, вы сможете полностью почувствовать дыхание природы. К тому же этот вариант требуем меньшего бюджета ввиду отсутствия стен.

Бюджетный вариант беседки — открытая

Также металлические беседки для дачи или дома разделяют на стационарные и переносные. Переносные можно разобрать и вне сезона хранить в сарае. Общий каркас конечно состоит из сваренных между собой деталей, но для скрепления между собой своего рода модулей обычно используют болты.

Для стационарной беседки делают стойки, зарытые в землю и укрепленные фундаментом. Для этого типа можно пристроить мангал или барбекю. В своих габаритах такие беседки конечно значительно больше мобильных.

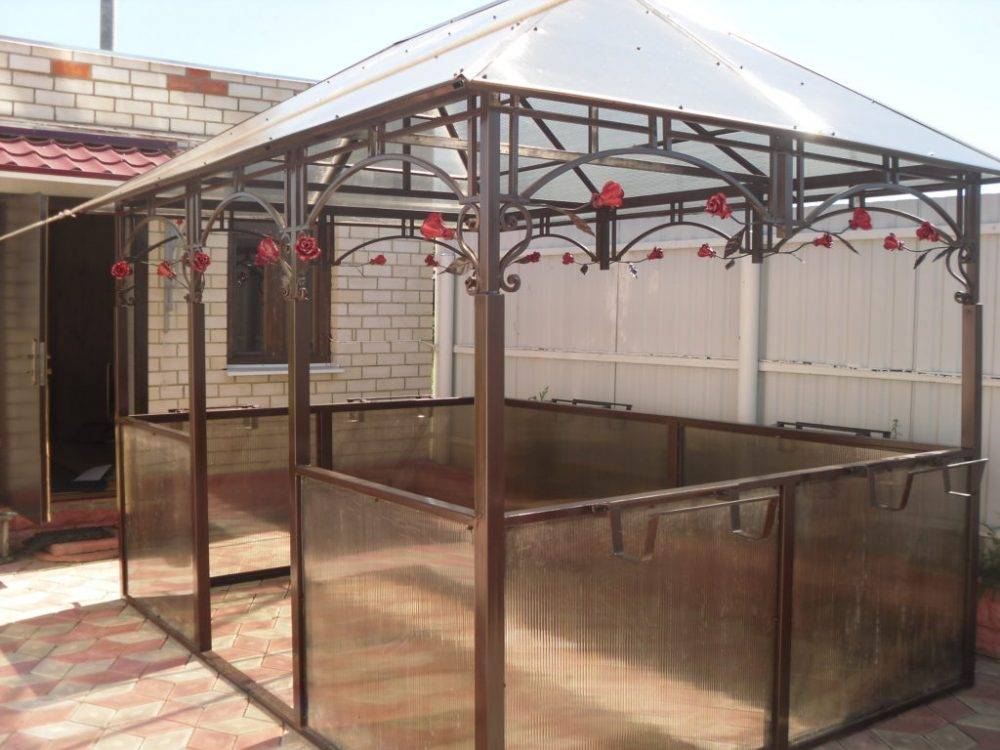

На примере фото можно увидеть, что для дизайна беседки из металлопрофиля одинаково подойдут и минимализм, и богатый экстерьер.

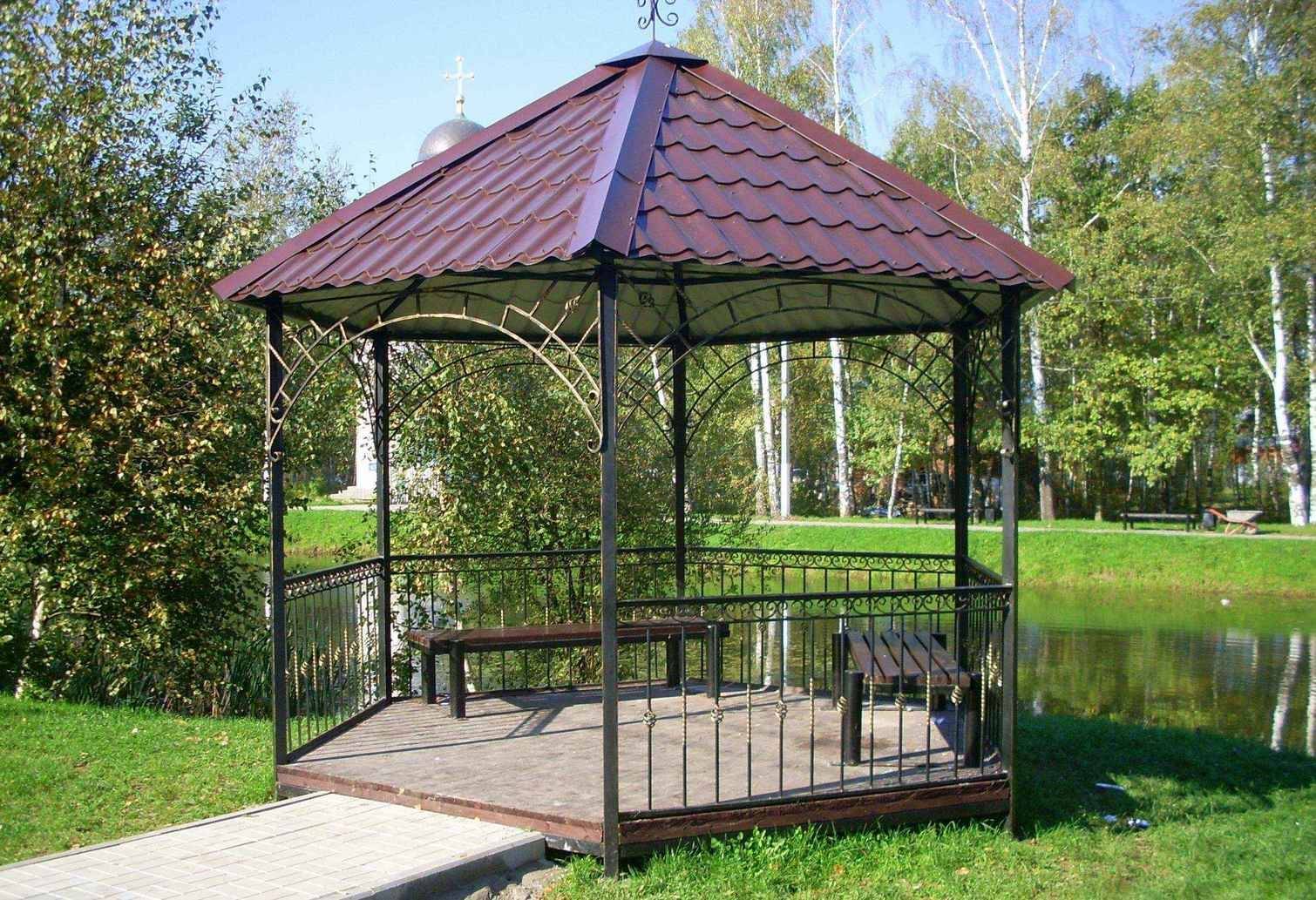

Простая металлическая беседка, при этом красиваяИзящная кованная беседка открытого типа

Открытая беседка своими руками

Здесь показано, как построить открытую беседку своими руками из дерева. Конструкция, как видите, солидная. Основным строительным материалом будут деревянные балки, объем, и количество будет зависеть от размера конструкции, автор не приводит цифры, так что придется подбирать самим. Второй необходимый материал металлические прутья двух видов Т-образные и L-образные. А еще понадобятся винты, очень большие винты, в два раза больше, чем толщина балок. Не забудьте про лестницу, желательно крепкую, в этом проекте это основной инструмент. Бетон является еще одним необходимым материалом для строительства вашей беседки, его будете использоваться в качестве основы и якоря для всей структуры.После того, как сделаете чертеж, сможете увидеть, какие размеры необходимо для всех деревянных частей. Если есть инструменты, все компоненты можно напилить самостоятельно. Это самый дешевый вариант. Если нет ни навыков, ни инструментов, нужно найти кого-то, кто это сделает..

Первый шаг, построить основание.

  • Подготовьте участок и залейте плиту нужного размера. Если вы хотите больше прочности, добавьте металлическую арматуру бетон.
  • Далее установите деревянные балки и металлические опоры в бетон под углом 90 градусов.
  • Если есть пробелы между металлом и деревянными частями опор, используйте деготь и силикон, чтобы их заполнить и создать водонепроницаемое уплотнение.
  • Повторите этот шаг для всех опор. Как правило, устанавливают четыре столба, но если вы выбираете другой дизайн, может потребоваться больше опор.
  • Следующий шаг, установите деревянные перекладины на опоры, не забудьте измерить все стороны и убедиться, что они равны. Затем закрепите их на месте с помощью винтов.
  • Следующий шаг, крепление боковых перекладин, к тем, которые вы установили на столбах.
  • Затем необходимо сделать треугольную структуру, которая будет поддерживать крышу. Треугольная форма этой части конструкции предназначена для распределения веса вниз к опорам, что будет особенно полезно, если вы живете в местности с высоким уровнем осадков, особенно снегом.
  • Используйте металлические прутья, чтобы надежно зафиксировать диагональные кусочки. Пропустите металлический стержень через две деревянные части, чтобы убедиться, что они прочно удерживается на месте.
  • Теперь установите верхнюю перекладину, где будет крепиться крыша. Для этого, возможно, придется использовать веревку или привлечь дополнительную помощь, чтобы держать части вместе.
  • Теперь пришло время поставить опоры крыши, которые помогут удерживать вес. Поместите поддержку примерно через каждые 55 см. Надежно закрепите опоры винтами.
  • Накройте крышу листами фанеры, этот слой должен выдержать большой вес, его необходимо закрепить очень надежно.
  • После этого прикрепите водонепроницаемый слой. Существуют различные виды крыш, вы можете выбрать какой больше предпочитаете, но слоистые плитки являются популярным и эффективным выбором.

Источник фото www.instructables.com/id/Build-a-gazebo-from-sketchup-to-reality

Этапы возведения летнего строения

Место для беседки подбирается хозяином участка исходя из его предпочтений. Если помимо беседки планируется добавить архитектурные элементы в дополнение, то конструкция ставится на открытом пространстве. В ином случае, при желании уединиться в уютной беседке, ее можно поставить в тени дерева. Не все участки имеют ровную землю. При наличии неровностей, обычно убирается верхний слой, и поверхность выравнивается с целью определения предварительных границ беседки.

При возведении беседки строитель проходит несколько этапов:

  1. Создание чертежа.
  2. Приготовление материалов.
  3. Разметка основания и его монтаж фундамента.
  4. Строительство стен.
  5. Обустройство пола.
  6. Монтаж покрытия.

Схема строительства шестигранной беседки, вид сбоку и сверху

Чертеж составляется после определения размеров будущего строения. Также план постройки помогает определить количество требуемого для строительства материала.

Шестигранная беседка диаметром 3 м

Своими руками можно соорудить садовую беседку в форме шестигранника. Смотрится она необычно и очень интересно, а делать ее просто. Весь процесс работы представлен поэтапно в пошаговой инструкции.

Для этой беседки нужно подготовить следующий материал:

  • брус 40 на 150;
  • рейку;
  • доску ОСБ;
  • мягкую черепицу;
  • бетон.

Порядок работы:

После того как пространство под беседку выбрано и расчищено, нужно установить колышек в центр площадки, привязать веревку и отмерить 1,5 м. На конец веревки привязать еще колышек и прочертить круг, наметить границы беседки. Ее диаметр будет равен 3 м.

Установить точечный фундамент из бетона. Сделать опорные точки по всем граням будущего шестиугольника и в центре.

Установить лаги для пола и собрать каркас беседки из бруса.

 Покрыть крышу листами ОСБ.

Оформить боковины беседки, обшив ее вагонкой.

 Проемы задекорировать решеткой. Подробно о том, как это сделать, описано выше.

Покрыть крышу мягкой черепицей.

Из того же материала можно соорудить лавки по периметру беседки и сделать стол. Чертежи и расчет материалов для шестигранной беседки есть на фото выше.​

Пошаговое описание самостоятельной сборки

Прежде, чем сделать шестигранную беседку своими руками, необходимо подготовить чертеж. На нем указываются габаритные размеры конструкции и способы стыковки элементов каркаса: рамы пола к фундаменту и стойкам, а также крепление стоек к крыше.

Для качественного изготовления стола и лавочек эскизный чертеж также не будет лишним. Он поможет точно рассчитать габариты мебели с учетом ее комфортного размещения.

Размеры постройки и ее площадь подбирают, исходя из расчетной вместимости. Для строения, в котором за стол сядут 6 человек, длина боковой грани должна быть не менее 1,25 метра. Начертив план беседки, продумав размещение скамеек и столика, можно приступать к разбивке фундамента. В Интернете содержится несколько разных способов выполнения этой операции.

Изучив их, мы выбрали самый простой и понятный:

  • Отрезаем кусок веревки (ее длина должна быть равна радиусу окружности, в которую вписан шестигранник нашей беседки). Привязываем к концам веревки два деревянных колышка.
  • Забив один колышек в землю, натягиваем веревку и вторым колышком как циркулем прочерчиваем на грунте окружность.
  • В любой точке окружности забиваем один колышек, а вторым делаем на ней засечку. Пройдя по всему контуру, мы получим 6 точек. Это углы нашей будущей беседки (схема №1).

Схема №1 Последовательность разбивки фундамента

Выполнив вынос контура беседки на участок, можно приступать к закладке ее фундамента. Результат этой работы и другие этапы монтажа вам наглядно пояснят поэтапные фотографии.

Для деревянной конструкции, так же как и для металлокаркасной достаточно столбчатого фундамента. Его можно сделать из кладочных бетонных блоков, выкопав под них неглубокую яму (40-60 см). Высота фундамента над грунтом – 1 блок.

Для лучшей связи блоков с деревянной рамой пола в их пустоты забивается арматурный стержень. Стыки антисептированного бруса (сечение 15х10 см) соединяют способом «внахлест» и насаживают на арматуру.

Наружу выпускают 15-20 см стержня для монтажа стоек. В стойках сверлят отверстия соответствующего диаметра и глубины.

Установив 4 бетонных блока под лаги пола, их попарно врезают в опорный брус фундамента.

Опорный брус и лаги пола установлены на фундамент (сверху лежат обрезанные в размер стропила крыши)

Деревянные стойки-колонны (сечение 10х10 см, высота 220 см) ставят на арматуру и фиксируют в вертикальном положении с помощью обрезков доски.

Установив обвязочный брус на верхние торцы стоек, временные связи снимают.

В средней части стоек по периметру шестиугольной беседки на высоте 110 см врезают перила (доска 50х100 мм). К ним будет крепиться ограждение.

К верхнему поясу обвязки крепится доска (50х100 мм), а в ее центральной части вертикально устанавливают шестигранный столбик. В него будут упираться стропила крыши.

Концы стропильных ног обрезают под таким углом, чтобы они плотно стыковались с гранями упорного столбика, и поочередно фиксируют их саморезами к обвязочному брусу и столбику.

Если крыша шестигранной беседки будет накрыта битумной черепицей, то под нее нужно уложить плиту ОСП. Для ее монтажа к стропилам крепят доски обрешетки.

Раскрой плиты выполняют на земле, а на крыше ее фиксируют саморезами к стропилам и обрешетке.

Свесы кровли перед монтажом черепицы обшивают металлической карнизной планкой.

Стыки между плитами ОСП промазывают силиконовым герметиком, после чего укладывают на них карты битумной черепицы.

Завершающий этап строительства – укладка половой доски (палубной или шпунтованной). Для защиты от сырости грунта «соты» опорных брусьев зашивают пароизоляцией.

После этого остается лишь установить строганный брусок ограждения боковин.

Дачный участок невозможно представить без красивой шестиугольной беседки – она украшает пространство, позволяет приятно отдохнуть в летнюю жару. Хотели бы построить такую, но не уверены в своих строительных умениях и возможностях? Предлагаем поговорить о том, как строится шестигранная беседка своими руками. Чертежи и размеры, пошаговый проект с фото далее в статье.

Шестиугольная беседка своими руками
