Крепление кабеля: к стене, потолку, столбу, трубе, тросу

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:

Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Определение сечения провода по диаметру

Следующий этап предварительных работ, измерение длины кабеля от распределительного щита в доме до РУ (распределительного устройство) на здании к которому протягивается тросовая конструкция. Это можно сделать обычной рулеткой,

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

дюбель-стяжка для одиночного кабеля;
стяжка с отверстием под дюбель;
монтажная площадка;
полимерный дюбель со сквозной головкой;
клипса для гофры;
скоба;
самоклеящаяся площадка;
гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Дюбель-стяжка под плоский кабель

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Монтажные площадки

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Дюбель со сквозной головкой

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Клипса под гофру

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Металлическая скоба

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить. Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов

Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Разделка ОКГТ

5.1. Разделку кабеля должен проводить обученный и аттестованный персонал.

5.2. Необходимо пользоваться только специальным набором инструментов для монтажа оптического кабеля.

5.3. Длина разделки указывается в специальных инструкциях по монтажу муфт. Для проведения входного контроля, длина участка разделки составляет не более 300 мм.

5.4. Разделка кабеля для входного контроля или его соединения в муфтах должен осуществляться следующим образом:

5.4.1. Замерить рулеткой расстояние 2400 мм от конца кабеля и поставить метку маркером.

5.4.2. Отступить от метки 30 мм и поставить временный бандаж из проволоки, ленты ПВХ или стянуть проволоки нейлоновой стяжкой.

5.4.3

Осторожно подпилить проволоки наружного повива ножовкой, в первоначально отмеченном месте, стараясь не повредить стальной модуль

5.4.4

Проволоки повива кабеля расплести по одной с конца кабеля, откусить болторезом частями по 70 см и осторожно отломить в месте надпила

5.4.5. Поставить постоянный бандаж из медной проволоки или ленты ПВХ и удалить временный бандаж.

5.4.6. Промыть наружную поверхность стального модуля от гидрофобного заполнителя жидкостью «D-Gel».

5.4.7. Для конструкций типа ОКГТ-Ц-А алюминиевую часть оптического модуля пропилить трехгранным надфилем до стальной части модуля в плоскости разделки кабеля

5.4.8. Очистить наружную поверхность стального модуля. Обрезку модуля производить специальным устройством для резки стальной трубки или, при его отсутствии, трехгранным надфилем

При работе надфилем опилить модуль по окружности и осторожно отломить плоскогубцами. Во избежание повреждения волокон, трубку удалять отрезками около 70 см. 5.4.9

Удалить гидрофобный заполнитель безворсовыми салфетками и специальной жидкостью «D-Gel»

5.4.9. Удалить гидрофобный заполнитель безворсовыми салфетками и специальной жидкостью «D-Gel».

Видеоинструкция по разделке оптического кабеля ОКГТ-Ц:

Видеоинструкция по разделке оптического кабеля ОКГТ-С:

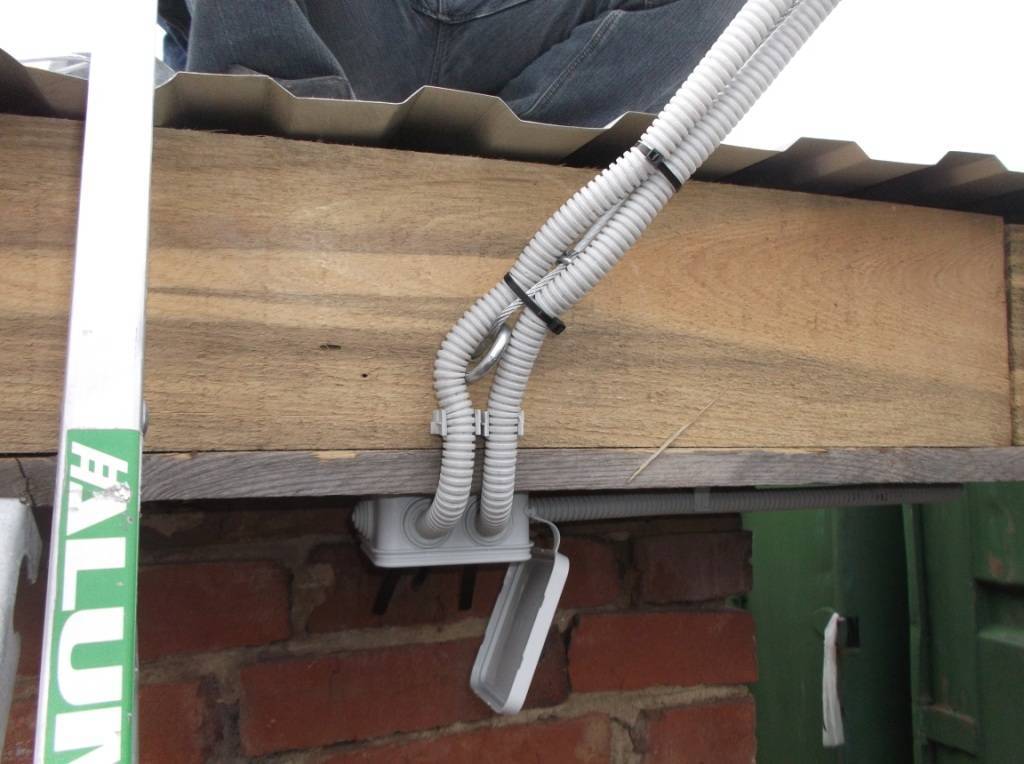

Как правильно закрепить трос?

Основа должна быть прочной и надежной, хорошо закрепленной. Монтаж кабеля с тросом проводят посредством анкерных крепежей. Они фиксируются с двух сторон стены или другой основы с помощью болтов либо шпилек. Это позволяет равномерно распределить нагрузку и исключить возможность выпадения крепежных элементов из стены.Расстояние между анкерами, которые расположены в непосредственной близости друг от друга, должно быть меньше 100 метров. Чтобы обеспечить большую надежность крепления, каждые 30-40 сантиметров монтируют дополнительные анкера. Между тросовыми подвесами шаг составляет от 70 и до 90 сантиметров.Конструкцией предусмотрен специальный петлевой зажим и винтовая муфта, ручная лебедка либо полиспаст. Они располагаются на противоположных сторонах. Наличие данных элементов позволяет поднимать и натягивать трос, а также менять его прочность и устойчивость. Его заземляют. Ни в коем случае нельзя использовать его в качестве заземления.Степень натяжения не должна быть максимальной. Трос не должен провисать. Чересчур усердствовать при натягивании троса тоже нельзя. Перенапряжение, возникающее при воздействие низких температур, может привести к том, что он лопнет.

Крепеж для скрытых прокладок

Поскольку кабели устанавливаются на этапе ремонта, они все чаще используются в стенах, полах или потолках

Поскольку результат работы незаметен, эстетике уделяется минимальное внимание. Но очень много внимания уделяется надежности и безопасности – доступ для изменений очень и очень затруднен

Таким образом надежно подбираются крепежи для кабеля при прокладке внутри стены, потолка, под полом. Может быть:

Сделайте самодельные застежки.
Если вы делаете потолок из гипсокартона, проводку можно закрепить на крючки или проложить внутри профилей. Только во время монтажа нельзя прокладывать кабели вплотную к стене профиля, чтобы не повредить их при эксплуатации
Стяжка любого типа – с дюбелями, монтажными пластинами и т.д.
вы можете выбрать тип зажима подходящего размера.

Для прокладки больших пучков кабелей на потолке удобнее и быстрее использовать лотки, но все же можно использовать те же крепления. Плохо только то, что для установки крепежа из бетона или кирпича приходится просверливать много отверстий. Особенно это неудобно при работе с потолком. Как лучше всего оптимизировать работу в этом случае – чуть ниже.

Если не предусмотрено наличие фальш-стен или чистового пола, под провода делают пазы – пазы. В них укладывают пряди, затем покрывают раствором, а в последствии уже отделывают. С эстетической точки зрения вариант идеальный. С точки зрения эксплуатации это проблематично, так как заменить или отремонтировать проводку без разрушения стен практически невозможно. Однако разводка выполняется таким образом, стараясь проложить только качественные кабели, а также с определенным запасом мощности или количества пар.

Прокладка и крепление кабелей в стробоскопе

По технике безопасности кабель в негорючей оболочке или в цельнометаллическом лотке укладывается в горючие стены (дерево, панель и каркас). Если мы говорим о негорючей оболочке, то обычно это гофрированная труба из негорючего пластикового компаунда. В этом случае фиксируется собственно оболочка, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на выбор размера крепления: нужно только, чтобы клипсы закрывали оболочку.

Прокладывать кабели внутри горючих стен сложно: требования очень жесткие. Их можно сделать в каркасных или панельных домах, но в квадратных или деревянных домах это сделать очень сложно. В стены необходимо укладывать цельнометаллические лотки. В этом случае необходимо извлекать большое количество древесины, что не улучшает теплотехнические характеристики и не дает возможности придать идеальный вид. Поэтому в деревянных домах часто прибегают к открытому способу установки – на стены.

Часто задаваемые вопросы электриков

Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?

Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.

Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?

В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.

Вопрос №3. Можно использовать трос в качестве нулевого провода?

Да, при условии, что он имеет надежное заземление.

Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?

Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.

Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?

Не рекомендуется, на них нет отводов для крепления зажимами. Крепление изнутри коробки болтами к пластине может привести к короткому замыканию, фазных проводов через болт на пластну.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей. Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.
Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.
Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Как сделать крепеж самостоятельно

При покупке большого количества фиксаторов расходы существенно возрастают. Поэтому при скрытой укладке кабелей применяют самодельные приспособления.

Их изготавливают из:

Жестяных полос. В средней части металлической ленты проделывают отверстие, в которое вставляют гвоздь. Полосами зажимают отдельные кабели или пучки. Для надежной фиксации концы скручивают замком.
Оцинкованной стали, нарезанной на тонкие ленты. Из такого материала можно сформировать скобу. Концы снабжают шурупами. Самодельный крепеж устанавливают через каждые 50 см.

Жестяные полосы применяют для скрытой или открытой прокладки проводов. Подручными средствами крепят как отдельные кабели, так и пучки.

Крепёж для скрытого монтажа

Как правильно проложить проводку в доме, закрепив её так, чтобы в дальнейшем при оштукатуривании или заделывании штроб, она была надёжно зафиксирована и не мешалась? Для этого важно помнить два правила: располагайте провода геометрически правильно в местах, рекомендованных для этого и используйте надёжные крепления. Какие из них предусмотрены для скрытого монтажа, мы рассмотрим в данной главе

Дюбель-хомут

Данное крепление является одним из наиболее распространённых. Оно достаточно легко монтируется и обеспечивает надёжную фиксацию, а цена данного изделия не сильно обременит ваш кошелёк. Существует несколько разновидностей этого крепления, отличающихся друг от друга не только внешне, но и функционально.

Самый простой вариант данного изделия – крепление типа «скоба». Представляет собой полоску пластика со стопорящими зазубринами с обоих концов, шириной 6-8 мм. Размер и форма крепления подбирается в соответствии с монтируемым кабелем. Качество фиксации – среднее, так как отсутствует распорный элемент. Поэтому использование таких скоб для потолочного монтажа, может создать некоторые неудобства.

Для закрепления элемента в бетонном или любом другом основании, достаточно продеть через него кабель и установить в заранее просверленное отверстие нужного диаметра. Для большей надёжности рекомендуется устанавливать скобы на расстоянии друг от друга в 50 – 60 см.
Данный тип крепежа предназначен для проводов диаметром 6-25 мм. Также возможно крепление пучков кабелей, для чего необходимо учесть тип изоляции, который должен подходить для групповой прокладки.

Наличие распорного элемента увеличивает надёжность

Следующий вид – это дюбель-хомут с распором. Конструкция данного изделия существенно отличается от рассмотренной выше. На фото видно, что в её составе присутствует прочный пластиковый стержень, который забивается молотком, после установки зубчатой части в монтажное отверстие.

Данный вид крепления более прочный и способен выдерживать нагрузки до 8 кг. Фиксатор для кабеля выполнен в виде застёгивающегося хомута, что позволяет закреплять силовые кабели, гофры и даже гладкостенные трубы, диаметр которых не превышает 32 мм.
У данного крепежа есть один минус – после установки, его невозможно использовать повторно. Поэтому используя данный тип соединения, будьте внимательны при размещении точек крепления.

Как правильно развести проводку в доме

Установочная площадка – это крепление, напоминающее некий гибрид предыдущих двух вариантов. Представляет собой дюбель, оснащённый монтажной головкой с отверстием для пластиковой или металлической стяжки. Изготавливается из нейлона или полипропилена. При наличии прочного основания, отлично держится в стене, за счёт формы стержня. С его помощью можно легко закрепить как одиночный кабель, так и целую группу.

Зажимы для кабелей

Зажим-петля с металлическим дюбелем

Фиксация провода осуществляется одновременно с монтажом к стене

Важно, чтобы диаметр закрепляемого кабеля чётко соответствовал диаметру зажима, что необходимо для того, чтобы избежать провисаний или передавливания изоляции провода

Крепления типа ПП

Цельный дюбель ПП

Ещё один вид фиксаторов – дюбель ПП типа. Имеет несколько разновидностей, отличающихся друг от друга формой и размерами, которые определяются исходя из типа закрепляемого провода.

Монтаж аналогичен установочной площадке или «скобе», разница лишь в том, что кабель прижимается напрямую к стене. Также, пользуясь таким креплением, можно устанавливать и трубы. При необходимости данное соединение легко демонтируется.

ПП крепление для круглых кабелей и труб

Самодельный крепеж

Как изготовить крепление из подручных материалов

Для работы вам понадобятся: обычные дюбель-шурупы или дюбель-гвозди, а так же двужильный провод или пластинки из оцинкованного железа. Нарезаем провод (железо) на куски по 5 – 7 см длиной. Посередине делаем отверстие и просовываем туда наш дюбель. Всё готово, наглядно увидеть результат можно на следующей фотографии.

Пример самодельного крепления

Также возможно использование и одножильного провода (проволоки) — в этом случае дюбель нужно обмотать проволокой в основании шляпки.

Для фиксации кабеля в штробе, прекрасно подходит быстроотвердевающий раствор из гипса. Этот способ требует определённой сноровки, так как время до застывания очень мало, и нужно очень быстро его выработать. Поэтому замешивайте гипс маленькими порциями.

Монтаж проводки в штробе

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев.

Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов.

Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Дюбель-хомут

Пластмассовые дюбель хомуты для крепления кабеля рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Этот вид крепления иногда называют дюбель-клипса или дюбель-скоба.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка.

Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.
