Требования к котельным в частном доме

Нормативы к помещению котельной для газового котла

Помещение, где будет располагаться газовый котел, должно подготавливаться с особой серьезностью. Газовые котлы взрывоопасны, поэтому требуют особой подготовки помещения

Основные нормативы:

1. Площадь помещения, где будет устанавливаться газовый котел, должна быть не меньше 4 квадратных метров;
2. Ширина входной двери должна быть не меньше 0,8 метров в ширину;
3. Освещение помещения должно быть продумано. Обязательное наличие окна с форточками;
4. Минимальная высота потолка — 2,5 метров;
5. Контур заземления обязателен;
6. Наличие трубопровода с холодной водой;
7. Сечение дымохода делается в соответствии с мощностью газового котла;
8. Стены котельной нужно заранее оштукатурить.

Газовые котлы нельзя устанавливать:

• В коридорах;
• В ванных комнатах;
• В закрытых помещениях без окон и форточек;
• В подвальных помещениях;
• На балконах.

Очень часто газовые котлы устанавливают на кухне рядом с газовой плитой. Во-первых, это удобно. Во-вторых, кухонное помещение соответствует всем выдвигаемым требованиям. В-третьих, потому что на кухне уже есть трубы с холодной водой, а значит установка котла в кухне снизит затраты.

Если вы выбираете газовый котел с открытой камерой сгорания, то их лучше устанавливать в отдельных помещениях. Эти котлы идеально подходят для частных домов.

Требования к прочим элементам котельной частного дома

Котельная, даже небольшая по мощности и размерам, представляет собой комплекс сложного технического оборудования, которое нужно устанавливать, эксплуатировать и обслуживать по определённым правилам.

Дымоход

Продукты сгорания, образующиеся при сжигании любого вида топлива, необходимо удалять из зоны горения, иначе процесс горения прекратится. Кроме того, эти продукты опасны для человека, они не должны попадать в жилую зону дома и вообще туда, где человек может находиться. В домашних котельных функцию дымоудаления выполняет дымовая труба, соединённая с топкой котла дымоходом. Конструктивные размеры дымохода и дымовой трубы рассчитываются по формулам

Газовые службы обращают на дымоходы особое внимание и при нарушении правил их создания и эксплуатации могут отключить подачу газа. Правила устройства дымоходов зафиксированы в документах СНиП 2.04.05-91 и  ДБН В.2.5-20-2001

Наиболее эффективны в эксплуатации дымоходы, у которых трубы изготовлены из нержавеющей стали. Они создают хорошую тягу, нержавейка огнеупорна и антикоррозионна. Срок службы дымохода при регулярном использовании – до 15 лет. Можно собирать модульным способом. При сборке дымохода надо минимизировать число поворотных участков и не допускать их расположение с отрицательным углом к горизонту.

ФОТО: klimatlab.comКонструктивные и монтажные элементы дымохода

Существуют определённые требования к положению и высоте дымовой трубы в зависимости от формы крыши дома. Дымовая труба обязательно должна быть утеплена для предотвращения образования конденсата.

ФОТО: klimatlab.comТребования к соотношению формы крыши и высоты дымовой трубы

Вентиляция

Водогрейный котёл в домовой котельной является источником загрязнения воздуха и нагрева окружающего пространства. Для создания комфортных для человека условий необходимо обеспечить непрерывную циркуляцию воздуха в помещении – удаление нагретого и поступление свежего. Рециркуляция может происходить естественным путём, когда движение воздуха происходит за счёт обычных сквозняков. Если этого недостаточно, то организуется система приточно-вытяжной вентиляции с установкой вентиляторов и фильтров, а иногда ещё и нагревателей или охладителей воздуха.

Двери

Дверь в котельную – это очень важный элемент и сооружается она по определённым правилам. Дверь всегда должна открываться наружу, «от себя». Ширина проёма двери должна быть не менее 800 мм. Если дверь делается двустворчатая, то обе створки должны свободно открываться. Чтобы дверь не хлопала с ударом, она снабжается механизмом мягкого закрывания (доводчиком). Дверь между жилой частью дома и помещением котельной выполняет противопожарные функции. В случае пожара в котельной огонь не должен попасть в основной дом через дверь. Поэтому она должна быть сделана из негорючего материала – металла – и покрыта негорючими красками – порошковыми или нитроэмалью. Для постоянного наблюдения за тем, что происходит в помещении котельной, в двери обязательно должно быть окно площадью не меньше 0,5 м2. По требованиям газовой безопасности дверь должна иметь вентиляционную решётку.

ФОТО: dm-plus.ruДверь в котельную с окном и вентиляционной решёткой

Нормативные документы

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

• инструкцией МДС 41.2-2000 по размещению котлов;
• СНиП 2.04.08-87 п.6.29-48;
• СП 41-104-2000 глава 4;
• СП 42-101-2003 пункт 6.17-25;
• СП 62.13330.2011 пункт 7;
• СП 60.13330.2012 пункт 6.6;
• СП 55.13330.2011 пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Нормы помещения для котлоагрегата с открытой топочной камерой

Такой котел должен монтироваться в отдельном помещении, соответствующему нормам СНИП. Запрещается установка в ванных комнатах и санузлах.

Особые требования к данным модификациям котлов вызваны тем, что они забирают воздух для горения непосредственно из помещений, которые не должны быть жилыми.

Поэтому дополнительно к общим требованиям по установке котлов добавляются следующие:

1. Необходимость отдельной двери топочной с выходом на улицу.
2. Забор воздуха обязан выполняться не из внутренних комнат.
3. Вытяжная вентиляция и газоходы должны соответствовать параметрам обозначенным заводом-изготовителем в технической документации к котлу и его проекту установки.

Размеры и другие параметры помещения

Расположение котельной и установка газовых котлов в частном доме производятся по инструкциям и согласно проекту.. Вам необходимо четко следовать указанным в них требованиям. Обязательные условия для кухни:

• высота не менее 2,5 м;
• объем помещения не менее 15 м3плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;
• в кухне должна предусматриваться вентиляция из расчета — вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
• кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м2
• допускается установка котла или с расчетной тепловой нагрузкой до 60 кВт, независимо от наличия газовой плиты и газового водонагревателя. Перед этим в помещении проводят подготовительные мероприятия, чтобы были учтены все нормативные требования

При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение должно отвечать следующим требованиям:

• высота не менее 2,5 м;
• объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;
• помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
• естественное освещение — из расчета остекления 0,03 м2 на 1 м3 объема помещения;
• в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

При размещении тепловых агрегатов суммарной мощностью до 350 кВт в отдельном помещении на первом этаже или в цокольном этаже жилого здания помещение должно отвечать следующим требованиям:

• — высота не менее 2,5 м;
• — помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
• — естественное освещение — из расчета остекления 0,03 м2на 1 м3 объема помещения;
• — в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
• — объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования.

При размещении тепловых агрегатов в отдельном помещении на первом или цокольном  этаже оно должно иметь выход непосредственно наружу. Допускается предусматривать второй выход в помещение подсобного назначения, дверь при этом должна быть противопожарной 3-го типа.

При мощности свыше 60 кВт обязательна  установка системы контроля загазованности. Она прекратит подачу газа, когда это потребуется.

Законодательство РФ обязывает владельцев газифицированных объектов устанавливать газовый счетчик для расчетов за потребляемый газ.

Также необходимо подвести в газовую котельную воду, оборудовать канализацию или устроить дренаж, если потребуется  слить воду из системы.

Какие должны быть двери в котельной

Ширина двери не уже 80 см. Двери, открывающиеся наружу должны быть слабо укрепленными, без замков и щеколд, для того, чтобы при взрыве дверь легко вылетела. А вот та, что ведет в соседнее помещение, должна  открываться внутрь,  быть противопожарной, с сопротивляемостью огню 0,75 ч. и выше, оснащена доводчиками.

Снизу на двери делается вентиляционная решетка с площадью живого сечения от 0,025 кв.м.

Наружный газопровод  прокладывают по стене здания на расстоянии не менее 1,5 метров от окон и дверей. В целях безопасности на газопроводе устанавливаются:

• устройство, срабатывающее при появлении неисправности, с фланцевым соединением –  его крепят снаружи на высоте не выше 1,8 м.;
• быстродействующий запорный клапан с электроприводом – в здании;
• перекрывающий вентиль на трубе к каждому устройству – внутри помещения…

Нормативные документы

Сразу стоит определиться с нормативной базой. До середины 2003 года действовали нормы СНиП №2.04.08-87. С 1 июля 2003 года вступил в силу СНиП 42-01-2002. Все требования и нормы по устройству котельных в частном доме необходимо брать из этого документа.

Знать нормативы желательно, хоть проект котельной в частном доме должен быть составлен специализированной организацией. Так вы сможете определиться с возможностью и невозможностью установки того или иного отопительного оборудования а также с тем, какие работы вам предстоят, чтобы подогнать имеющиеся или строящиеся помещения к нормам. При каждом затруднении или спорном вопросе стоит сходить в проектный отдел газоснабжающей организации и поговорить с ними. Есть масса нюансов, связанных с особенностями каждого дома, которые можно решить только привязываясь к плану дома или его проекту.

Вентиляция помещения котельной

Для нормальной работы отопительного оборудования, сжигающего газ, требуется постоянный приток воздуха. Его должно хватать не только на поддержание процесса горения, но и на удаление дымовых газов.

Для обеспечения нормального воздухообмена котлу небольшой мощности в старом здании обычно хватает естественной вентиляции топочной комнаты. Воздух сюда поступает из неплотностей в дверях и окнах, а также через другие незаделанные щели. Если же котельная имеет герметичные двери и окна, ей требуется дополнительное вентилирование – естественное или искусственное.

Естественная вентиляция

Для котла мощностью до 30 кВт естественную вентиляцию сделать несложно. Для этого в нижней части стены (25-30 см от пола) нужно пробить отверстие на улицу диаметром 10-15 см и вставить в него пластиковую трубу.

Для защиты приточного вентканала от мусора на него одевают пластиковую или металлическую сетку с мелкой ячейкой (1-2 мм). Изнутри на этот воздуховод ставят обратный клапан (он не дает воздуху выйти наружу). Точно также обустраивается вытяжное отверстие. Обратный клапан на него ставить не нужно, а вот прикрыть снаружи козырьком от попадания дождя и снега весьма полезно.

Приточное отверстие следует располагать как можно ближе к топливнику котла, чтобы  воздух сразу шел в камеру сгорания и не «гулял» по всему помещению котельной. Вытяжку лучше пробить прямо над котлом, чтобы продукты горения сразу уходили на улицу.

Искусственная вентиляция

Поскольку работа естественной вентиляции плохо поддается регулировке и зависит от погодных условий, для мощных котлов (более 30 кВт) в частном доме ставят искусственную систему вентиляции. Схема ее работы включает два электровентилятора: приточный и вытяжной.

Их производительность (м3/ час) выбирают, исходя из требований 3-кратного воздухообмена в топочной. Измерив высоту, ширину, длину помещения и перемножив полученные цифры, мы получим внутренний объем. Умножив его на 3, мы определим объем воздуха, который вентиляторы должны закачать в топочное помещение и отвести из него.

Основные нормативные документы

Требования к газовым котельным приведены в следующих нормативных документах действующих в 2020 году:

• СП 62.13330.2011 Газораспределительные системы.(Актуализированная редакция СНиП 42-01-2002) (обязательный к применению по пост.985)
• СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления (действующий на добровольной основе по приказу 687)
• СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (носит рекомендательный характер)
• Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов (МДС 41-2.2000) (носит рекомендательный характер)

Выделим наиболее важные требования (по пунктам), которые необходимо соблюсти при проектировании и строительстве газовой котельной в доме, а также при проектировании пути прокладки газопровода:

Согласно СП62.13330.2011:

пп. 5.1.6* Вводы газопроводов в здания следует предусматривать непосредственно в помещение, в котором установлено газоиспользующее оборудование, или в смежное с ним помещение, соединенное открытым проемом.

Допускается предусматривать вводы газопроводов в кухни квартир через лоджии и балконы при условии отсутствия на газопроводах разъемных соединений и обеспечения доступа для их осмотра.

Не допускаются вводы газопроводов в помещения подвальных и цокольных этажей зданий, кроме вводов газопроводов природного газа в одноквартирные и блокированные дома и производственные здания, в которых ввод обусловлен технологией производства.

пп. 5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м.

пп. 5.2.2 Расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В* СП62.13330.2011.

Согласно приложению В* при подземной прокладке газопровода (давлении газа до 0,005 МПа) и наиболее распространенных коммуникациях на земельном участке частного дома:

•  По вертикали  (при пересечении) с водопроводом и канализацией- минимум 0,2 м в свету (между стенками труб)
• По горизонтали (параллельно) с водопроводом и канализацией — минимум 1 м
• По горизонтали (параллельно) с силовыми кабелями до 35кВ — минимум 1 м (при устройстве защитной стенки возможно уменьшение до 0,5 м)

№2. Основные элементы котельной в частном доме

Хорошо, если дом маленький, и проблемы отопления и горячего водоснабжения можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно – понадобится целый комплекс оборудования, который может состоять из набора следующих элементов:

• котел – сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло может получаться при сжигании разных видов топлива: жидкого, газообразного или твердого. Отдельный случай – электрические котлы. В некоторых случаях устанавливают сразу два котла, чтобы обеспечить частному дому полную энергонезависимость;
• бойлер. Если используется одноконтурный котел, то для подогрева воды для системы горячего водоснабжения придется использовать бойлер;
• расширительный бак. В эту емкость будет попадать вода из системы отопления, если давление в ней повысится. Таким образом, трубы и радиаторы защищены от прорыва;
• аккумулятор тепла. Устанавливается не всегда, несмотря на то, что это очень полезный элемент. В этой емкости накапливается перегретый теплоноситель, «лишнее тепло», который потом подается в систему отопления. Таким образом значительно экономятся ресурсы и повышается безопасность. Особенно актуально наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
• распределительный коллектор. Необходим для правильного распределения теплоносителя по всей системе, регулирует температуру;
• циркуляционный насос. Необходим только в системах, где теплоноситель циркулирует принудительно;
• дымоход. Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрического котла;
• группа безопасности и контроля – комплекс приборов, которые следят за температурой и давлением в котле и системе. Также сюда могут входить датчики, которые контролируют состояние воздуха в котельной;
• автоматика получает команды от пользователя по поводу требуемой температуры, собирает данные группы безопасности и позволяет правильно регулировать основные параметры системы;
• запорная арматура необходима для того, чтобы контролировать поток теплоносителя;
• трубы, по которым вода от котла идет в радиаторы;
• фильтр необходим для очистки воды перед ее попаданием в котел и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе оборудование может в скором времени отказать.

Необязательно использовать все эти элементы – их набор зависит от многих факторов. Прежде всего, это площадь дома и тип топлива.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

• Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
• Ежеквартально — очистка кирпичных дымоходов.
• Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Какие должны быть двери в котельной

Если это отдельное помещение в жилом доме, то двери ведущие из топочной должны быть огнеупорными. Это значит, что они должны сдерживать огонь на протяжении 15 минут. Под эти требования подходят только сделанные из металла

Фабричные или самодельные — не столь важно, лишь бы по параметрам подходили

Если же в топочной сделан выход на улицу, тут должны стоять неукрепленные двери. Причем в СНиПе написано «слабо укрепленные». Это необходимо для того чтобы при взрыве коробку просто выдавило взрывной волной. Тогда энергия взрыва будет направлена на улицу, а не на стены дома. Второй плюс легко «выносимых» дверей — газ сможет свободно выходить.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.

Состав проекта отопления

Проект включает список чертежей и планов, описывающих все элементы отопительной системы и котельной. Обязательны следующие документы:

• план отопительной системы и теплого пола, если он обустраивается;
• аксонометрические схемы обоих систем;
• чертежи серийных узлов подсоединения и крепления трубопровода;
• тепловая схема котельного помещения;
• план фундамента, если он есть;
• схема прокладки дымохода;
• план размещения котельного оборудования;
• спецификация оборудования и используемых материалов;
• общие чертежи.

Котельная под газовый котел – специальное помещение. Обустраивается оно своими руками в соответствии с рядом весьма строгих правил. Учитывается пожарная безопасность, санитарные нормы, требования по воздухообмену, правила эксплуатации котла.

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

• Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
• Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
• В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
• Вывод дымохода возможен через кровлю или в стену.
• Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
• Материал дымохода и его соединения должны быть газонепроницаемыми.
• Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
• При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел

Котлы на жидком топливе обычно работают шумно

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.

https://youtube.com/watch?v=5WbTrODlcNU

Требования для твердотопливных котлов

1. Необходимое расстояние от стены до котла примерно 10-12 сантиметров;
2. Если твердотопливный котел устанавливается в деревянном помещении, то заранее нужно отделать листами стали стену прилегающую к котлу;
3. Пол в помещении желательно сделать из бетона;
4. Обязательно должно быть окно и форточки;
5. Помещение должно быть не меньше 8-10 квадратных метров.

Прежде чем устанавливать котел в своем частном доме или коттедже, нужно правильно выбрать сам агрегат. На рынке их огромное множество, в изобилии котлы отечественных производителей и зарубежных фирм. Требования к помещению котельной, где будет устанавливаться котел, зависит от мощности купленного аппарата.

Следует отметить, что требования к помещению для установки разных видов котлов почти одинаковые. Есть небольшие различия и эти различия несут судьбоносный характер. Не все потребители и мастера знают эти нюансы. И зачастую случается так, что специалисты установили котел и он готов к работе, а, например, газовая служба не подписывает акт по эксплуатации котла, потому что не были соблюдены все требования. Помещение нужно срочно переделывать

Поэтому соблюдать нормативы для котельной очень важно!

Читайте так же:

№4. Котельная в частном доме: требования к безопасности

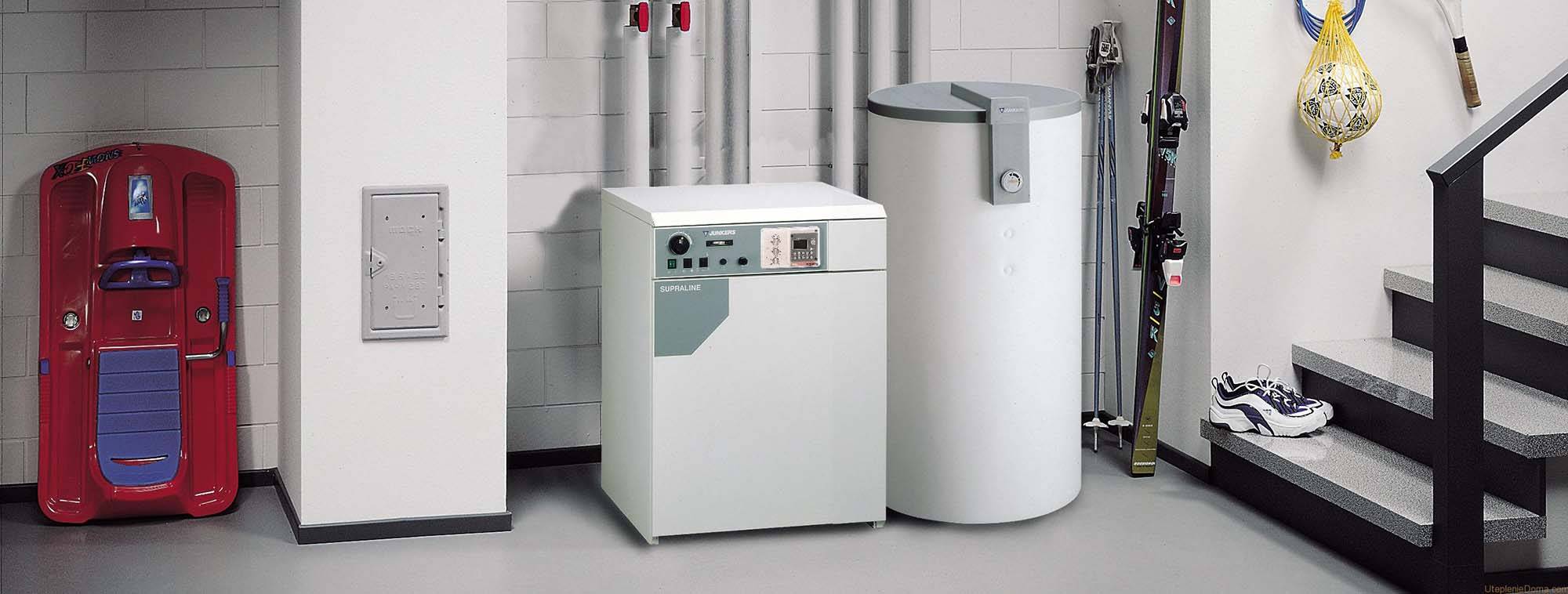

Тот факт, что котельная – объект повышенной опасности, в объяснении не нуждается. Вопрос заключается в другом. Как же обустроить помещение так, чтобы обеспечить себе максимальную безопасность, комфорт и простоту доступа к оборудованию?

Общие требования к котельной в частном доме:

• стены должны быть выполнены из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол необходима бетонная стяжка, также пол можно прикрыть листом металла;
• при установке настенного котла участок стены необходимо облицевать плиткой или покрыть листом металла;
• в помещении котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не касается только лишь топлива, которое будет храниться специальным образом;
• около котла следует оставить достаточно места, чтобы к нему мог быть осуществлен беспрепятственный доступ для эксплуатации, техобслуживания и ремонта. Если для котельной отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно составить схему расположения котла и прочих элементов;
• дверь, которая ведет из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП по котельным установкам II-35-67, Свод правил по проектированию автономных теплоснабжающих систем СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва

При установке газового котла следует учитывать следующие особенности:

• помещение, где будет располагаться все оборудование, должно быть по площади не менее 6 м2;
• высота помещения не менее 2,5 м;
• объем помещения – 15 м3 и более;
• стены котельной, смежные с жилыми помещениями, должны иметь огнестойкость не менее 0,75 часов;
• минимальный размер оконного проема – 0,03 м2/1 м3 помещения;
• наличие подиума под напольный котел высотой не менее 5 см;
• перед котлом должно оставаться свободное пространство площадью 1 м2, между оборудованием, стенами и прочими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
• обязательное наличие вентиляции и канализации;
• ширина дверного проема не менее 80 см, дверь открывается наружу;
• для котлов мощностью более 350 кВт необходимо строить отдельное здание;
• если котельную располагают в пристройке, необходимо чтобы она была около глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не считая того, что необходимо выполнить все общие требования.

Котельные с тведотопливным котлом

В этом случае принять во внимание следует такие требования:

• расстояние от котла до ближайших стен и предметов – от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см2 оконного проема;
• дымоход по всей длине должен иметь одинаковый диаметр и как можно меньшее количество поворотов;
• внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м2;
• при использовании котла на угле необходимо делать проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
• стены, выполненные из недостаточно огнестойких материалов, обшивают листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Список требований таков:

• в котельной, а лучше за ее пределами, необходимо разместить металлический толстостенный резервуар объемом не менее 1,5 м3. Из него топливо будет поступать в бак котла. К резервуару должен быть обеспечен свободный подъезд;
• от горелки котла до противоположной стены должно быть не менее 1 м пространства.

Котельная с электрическим котлом

Электрический котел не сжигает топливо, не шумит и не пахнет. Под него не обязательно выделять отдельное помещение, да и к вентиляции особых требований нет. Единственное что необходимо помнить, так это то, что токопроводящие клеммы котла должны быть заземлены.
