Расчет вентиляции дома

Общие требования и показатели микроклимата

Санитарные правила устанавливают гигиенические требования к показателям микроклимата жилых, общественных и рабочих мест производственных помещений с учетом интенсивности энерготрат проживающих и работающих, времени выполнения работы, периодов года и содержат требования к методам измерения и контроля микроклиматических условий. Показатели микроклимата должны обеспечивать сохранение теплового баланса человека с окружающей средой и поддержание оптимального или допустимого теплового состояния организма. Показателями, характеризующими микроклимат в помещениях, являются:

  • температура воздуха;
  • температура поверхностей;
  • относительная влажность воздуха;
  • скорость движения воздуха;
  • интенсивность теплового облучения.

При проектировании, строительстве и эксплуатации жилых зданий, предприятий коммунально-бытового обслуживания, учреждений образования, культуры, отдыха, спорта руководствуются требованиями Санитарно-эпидемиологических правил и нормативов СанПиН 2.1.2.1002-00«Санитарно-эпидемиологические требования к жилым зданиям и помещениям«.

Особое внимание уделяется к производственным помещениям. Оптимальные микроклиматические условия установлены по критериям оптимального теплового и функционального состояния человека

Они обеспечивают общее и локальное ощущение теплового комфорта пребывания в течение 8-часовой рабочей смены при минимальном напряжении механизмов терморегуляции, не вызывают отклонений в состоянии здоровья, создают предпосылки для высокого уровня работоспособности и являются предпочтительными на рабочих местах. При проектировании, строительстве и эксплуатации производственных помещений руководствуются санитарными правилами нормами СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений». Оптимальные величины показателей микроклимата необходимо соблюдать на рабочих местах производственных помещений, на которых выполняются работы операторского типа, связанные с нервно-эмоциональным напряжением (в кабинах, на пультах и постах управления технологическими процессами, в залах вычислительной техники и др.). Перечень других рабочих мест и видов работ, при которых должны обеспечиваться оптимальные величины микроклимата определяются Санитарными правилами по отдельным отраслям промышленности и другими документами, согласованными с органами Государственного санитарно-эпидемиологического надзора в установленном порядке.

При проектировании зданий и сооружений согласно СП 60.13330.2016 (свод правил актуализированной редакции СНиП 41-01-2003) следует предусматривать технические решения, обеспечивающие:

  • нормируемые метеорологические условия и чистоту воздуха в обслуживаемой зоне помещений жилых, общественных, а также административно-бытовых зданий предприятий;
  • нормируемые метеорологические условия и чистоту воздуха в рабочей зоне производственных, лабораторных и складских помещений в зданиях любого;
  • нормируемые уровни шума и вибраций от работы оборудования и систем теплоснабжения, отопления, вентиляции и кондиционирования, а также от внешних источников шума. Для систем аварийной вентиляции и систем противодымной защиты при работе или опробовании в помещениях, где установлено это оборудование, допускается шум не более 110 дБА, а при импульсном шуме — не более 125 дБА;
  • охрану атмосферного воздуха от вентиляционных выбросов вредных веществ;
  • ремонтопригодность систем отопления, вентиляции и кондиционирования;
  • взрывопожаробезопасность систем отопления, вентиляции и кондиционирования.

Значение вентиляции для жилого дома

Некоторые частные застройщики считают, что придавать огромное значение системе вентиляции здания необязательно. И делают большую ошибку. Ведь необходимость воздушного обмена внутри помещений – это не только поддержание определенного микроклимата в доме, что, конечно, влияет на здоровье проживающих в нем людей, но и на качественное техническое состояние всей постройки и отдельных ее конструкций.

Вот пять причин, по которым можно судить о необходимости современной вентиляции дома.

  1. Люди дышат кислородом, выдыхая углекислый газ. Если в комнатах не будет происходить постоянное пополнение воздуха кислородом, его процентное содержание упадет, увеличится процент углекислого газа, что приведет к ослаблению людей. Особенно это ярко будет выражаться на людях больных: одышка, головокружения и прочие недуги.
  2. Наша жизнь все время сопровождается запахами. Это не только запахи человека, но и от приготовления пищи, от одежды, животных из санузлов. Сюда можно добавить курение и прочие вредные привычки. Если не организовать в доме вентиляцию, то смешения запахов создаст такую атмосферу, что жить в доме станет просто невозможно.
  3. Застоенный воздух – это среда для болезнетворных бактерий и вирусов.
  4. Сегодня во всех частных домах обустроены ванные комнаты, где царит перепад температур, высокая влажность и различные запахи. Основное требование к этим комнатам – удаление именно влажных паров, которые негативно влияют на обстановку помещений: отделку, мебель, сантехнику.
  5. К сожалению, при возведении частного дома не всегда используются стройматериалы, о которых можно говорить, что они безвредны для человека. Или по-другому – экологичны, то есть, под действием влажности и температур не выделяют в воздух вредных веществ. Вентиляция обеспечит их отвод за пределы комнат. И это очень важный момент.

Отдельно, конечно, надо сказать о кухне, как о самой активной комнате, где присутствует все негативные факторы, описанные выше. К ним можно добавить масляные испарения, продукты сгорания (если используется газовая плита). Именно здесь необходимо проложить главный вентиляционный стояк, именно в этой комнате требуется самый высокий воздухообмен.

Приточно-вытяжная вентиляция

Как видите, различных факторов, которые подтверждают необходимость присутствия вентиляционной системы в доме, немало. Главное – это правильно рассчитать ее с учетом воздухообмена в каждой комнате. Конечно, надо грамотно подойти к выбору вентиляции для частного дома.

Рекомендуемая мощность

Работа вентиляционной системы характеризуется тем, сколько кубометров воздуха через нее поступает в помещение. Чтобы точно узнать эту величину, необходимо рассчитать мощность вытяжки для кухни. Если мощность вытяжек оказывается недостаточной, то вытяжка будет работать некачественно. Правильный расчёт помогает избежать следующего:

  1. Появление тепловых испарений от нагревательных приборов. Это могут быт продукты горения, влага, перегретый воздух. Хорошо работающая вытяжка сделает воздух в помещении чистым и прохладным.
  2. Запахи, которые возникают в процессе приготовления пищи. Если их не выводить, они не только распространятся по квартире, но и смогут сохраниться в течение долгого времени.
  3. Если у хозяйки подгорела еда, это создаст редкие неприятные запахи. Если они сохраняться до момента приёма пищи, то не будут способствовать появлению аппетита.
  4. Постоянное присутствие в воздухе продуктов горения газа и приготовления пищи способствуют увеличению вероятности заболевания дыхательных путей.
  5. Устраняется наличие очень влажного и сильно перегретого воздуха, который разрушительно действует на стены. Потолок и предметы обстановки.
  6. Повышенная влажность создаёт благоприятную среду для образования плесени. Если она возникнет, придётся потратить значительные усилия на то, чтобы от неё избавиться.
  7. Запахи, которые не удалены вытяжкой, могут создавать пятна на стенах и потолке. В таком случае их придётся вычищать, что может стать трудоёмкой процедурой.

На некоторых обходятся без устройства дополнительной вентиляции. Это возможно лишь в тех случаях, когда загрязнение воздуха незначительное. Более точно определить, нужна ли вытяжка для кухни, можно на основании следующих признаков:

  1. Надо проверить, работает ли встроенная вытяжка. Это можно определить по наличию тяги. Для этого достаточно поднести горящую спичку к отверстию. Если оно отклоняется, то можно сделать вывод, что тяга существует.
  2. Для проверки можно воспользоваться листом бумаги формата А4. Если его прислонить к вытяжному отверстию и отпустить, то он должен зафиксироваться при наличии тяги. Если он упадёт, это означает, что вытяжка на кухне не работает или действует очень слабо. В этом случае потребуется рассчитать вытяжку для кухни,чтобы получить более точное значение.

В тех случаях, когда очевидно, что вентиляция не выполняет очистку воздуха, необходимо задуматься об установке вытяжки. Перед тем, как выбрать модель, нужно посчитать, какова будет необходимая мощность оборудования.

Важно заранее рассчитать, какой объем поступления воздуха должен быть обеспечен. Покупку надо производить с тем условием, чтобы мощность вытяжки была достаточной для обеспечения необходимого качества работы

Для этого нужно сделать расчёт вентиляции.
В большинстве случаев такие устройства обеспечивают поступление 200-300 куб. м. в час. В большинстве случаев для вытяжки на кухне такой мощности недостаточно. Если не проделать необходимые расчёты и купить стандартное оборудование, то может получиться, что кухня не будет проветрена в нужной степени.

В большинстве случаев минимальные требования даже для обычных кухонь превосходят производительность кухонной вытяжки, равную 500 куб. м. в час. Слишком маломощные аппараты могут подойти только в отдельных случаях, когда площадь помещения небольшая, а готовят здесь редко. Стоимость таких устройств относительно невелика, но и качество работы подойдёт только в редких случаях. Установка такой вытяжки на кухню может оказаться недостаточной.

Если на кухне работают много, готовят регулярно, то в большинстве случаев может подойти установка мощностью 600 куб. м. в час. Убедиться в этом можно, сделав самостоятельно расчет воздухообмена. Иногда лучше будет, если купить установку, обеспечивающую производительность 1000 куб. м. в час. Такие вытяжки стоят дороже, но смогут обеспечить качественный воздух в помещении. Перед тем, как выбрать оборудование, нужно уточнить требуемые параметры.

Расчет системы вентиляции

Определившись с типом системы вентиляции, необходимо рассчитать ее воздухообмен. Элементарная методика заключается в расчете обмена воздуха по площади. Для этого принимается, что нормальный воздушный обмен в любом доме должен составлять 3м 3 на 1м 2 площади дома. Если проще, ежечасно в помещения должно доставляться воздуха в 3 раза больше его площади. И столько же должно удаляться.

Вторая методика расчета осуществляется по нормам санитарной гигиены, согласно которым на каждого человека, пребывающего в помещении большое количество времени, должно приходиться 60 м³/ч свежего воздуха. Каждый человек, находящийся временно, добавляет к воздухообмену еще 20.

Более точным методом является расчет системы вентиляции в частном доме в соответствии с СНиП 2.08.01-89 «Жилые здания». Данными СНиП предлагаются нормы часового обмена или кратности для каждого вида помещений. Кратность – это показатель кратности обмена воздушной массы в конкретном помещении в час (если проще, сколько раз в течение часа должен полностью поменяться воздух в помещении). Для помещений жилого дома эти показатели таковы:

  • жилая – 3 м 3 /ч на каждый 1м 2 жилых помещений;
  • ванная – 25 м 3 /ч;
  • туалет – 50 м 3 /ч;
  • ванная, совмещенная с туалетом, 50 м 3 /ч;
  • кухня – 90 м 3 /ч.

Эти данные регламентируют объем вытягиваемого из помещения воздуха. Кроме того, СНиП предусматривают кратность приточного воздуха, минимальная величина которой для указанных помещений равна единице.

Исходя из нормативов, рассчитывается общая площадь жилых комнат и умножается на 3, в результате чего получается суммарный воздухообмен помещений. Этот объем суммируется с объемом обмена воздушной массы остальных помещений дома, и получается общий объем выводимого воздуха в час. Количество подаваемого воздуха, по расчетам для жилых помещений, всегда меньше удаляемого, поэтому в целях удовлетворения уравнения баланса, согласно которому количество приточного воздуха должно быть равно количеству вытягиваемого воздуха, нужно принять необходимое количество воздуха равным расчетному вытягиваемому.

По этому показателю выбирается мощность вентилятора вытяжной системы, а по «Диаграмме подбора сечений воздуховодов для вентиляции» выбираются их сечение для каждого из помещений и сечение для общих ветвей системы. В зависимости от конфигурации схемы системы вентиляции рассчитывается длина воздуховода каждого сечения.

Расчет кратности воздухообмена

При определении кратности воздухообмена для каждого конкретного помещения проектировщики учитывают нормативные показатели, зафиксированные в санитарно-гигиенических нормах, ГОСТах и строительные правила снип, например СНиП 2.08.01-89. Не принимая в учет содержания в воздухе вредных примесей, количество замещений для помещений определенного объема и назначения будет вычисляться по значениям нормативных показателей кратности. Объем здания определяется по формуле (1):

где a – длина помещения;
b – ширина комнаты;
h – высота помещения.

Зная объем помещения и количество поступающего в течение 1 часа кислорода, можно выполнить расчет кратности Кв, используя формулу (2):

Расчет кратности воздухообмена

где Кв – кратность воздухообмена;
Qвозд – подача чистого воздуха, поступающего в комнату в течение 1 часа.

Чаще всего формула (2) не используется для подсчета количества циклов полного замещения воздушных масс. Это связано с наличием для всех типовых сооружений различного назначения таблиц кратности воздухообмена. При такой постановке задачи для помещения, имеющего заданный объем с известным значением коэффициента воздухообмена необходимо подобрать оборудование или выбрать технологию, обеспечивающую поступление необходимого количества кислорода в единицу времени. В этом случае объем чистого воздуха, который должен поступить для обеспечения полной замены кислорода в помещении согласно требованиям СНиП, можно определить по формуле (3):

Согласно приведенным формулам, единицей измерения кратности воздухообмена является количество полных циклов замены кислорода в комнате в час или 1/ч.

Используя естественный тип воздухообмена можно добиться 3-4 кратной замены воздуха в помещении в течение 1 часа. При необходимости увеличения интенсивности воздухообмена рекомендуется прибегать к использованию механических систем, обеспечивающих принудительную подачу свежего или устранение загрязненного кислорода.

Расчет вентиляции в частном доме

Для того чтобы вентиляция в частном доме работала правильно и выполняла все свои функции, необходимо произвести расчет воздуховодов и правильно определить места их установки.

Минимально допустимый диаметр воздуховода для частного дома составляет 150 мм. Труба такого диаметра имеет площадь сечения около 0,015 м 2 , что вполне достаточно для обеспечения нормальной циркуляции воздуха. Для прямоугольных воздуховодов длина стенки должна быть не менее 100 мм. При высоте вентиляционного канала в 3 метра, посредством естественной вентиляции сквозь него за 1 час проходит только 30 м 3 воздуха, что эквивалентно 1 комнате с высотой потолка 3 метра и площадью 10 м 2 . Естественно, что этого недостаточно. Чтобы увеличить скорость циркуляции воздуха, доступны два способа:

  1. Увеличение высоты канала.
  2. Увеличив площадь поперечного сечения канала.

При длине вентиляционного канала 2 метра и менее, естественной тяги не будет. На производительность вентиляции также влияет конфигурация крыши, количество этажей дома, отсутствие или наличие чердака.

Если в здании планируется строительство двух и более вентиляционных каналов, их высота и площадь сечения должны быть одинаковыми. В противном случае тяга заметно уменьшится. Также не стоит на один вертикальный вентиляционный канал вешать всю разводку горизонтальных каналов по дому. В таком случае тяга заметно снизится.

Расчет производительности вентиляционного канала производится в зависимости от площади его сечения, высоты и внутренней температуры в помещении. Так, при площади сечения 0,024 м 2 , высоте 2 м и температуре в помещении 16°С производительность системы равна 24 м 3 /час. Тогда как при высоте в 10 м и температуре 32°С его производительность вырастает в 5 раз.

Для расчета производительности системы вентиляции в частном доме используется показатель кратности воздухообмена. Данный показатель выведен опытным путем и показывает сколько раз за 1 час в том или ином помещении должен быть сменен воздух.

Производительность системы (ПС) будет равна:

ПС = ОП (объем помещения) х ПК (показатель кратности)

Показатель кратности указан в СНиП 2.08.01-89* «Жилые здания». Так, для общей комнаты или спальни такой коэффициент равен 1. Это значит, что для нормального обмена воздуха комнаты размером 15 м 2 с высотой потолка 3 м производительность системы должна быть не менее 45 м 3 /час. Теперь необходимо вычислить таким же образом производительность для каждого отдельного помещения и суммировать их. После этого, зная производительность 1 канала, (которая зависит от его высоты, сечения и температуры в помещении) можно вычислить их количество.

Например, требуемый воздухооборот в доме составляет 250 м 3 /час. При этом высота канала составляет 4 метра, а его площадь сечения 0,024 м 2 . Тогда его средняя производительность будет равна примерно 53 м 3 /час. Соответственно, для нормального воздухообмена в доме необходимо 5 таких каналов.

Это довольно простой расчет, который не учитывает аэродинамического сопротивления в трубе, влияние розы ветров и их скорости на скорость потока воздуха в канале, однако, он может дать простое представление о том, какой должна быть правильная вентиляция в доме.

Пример расчета и обустройства вентиляции

За основу возьмем планировку частного дома внутренней площадью 91.5 м² и перекрытиями высотой 3 м, представленного выше на чертеже. Как рассчитать количество вытяжки / притока на здание целиком согласно методике СНиП:

  1. Объем удаленного воздуха из гостиной и спальни, имеющей равную квадратуру, составит 15.75 х 3 х 1 = 47.25 м³/ч.
  2. В детской комнате: 21 х 3 х 1 = 63 м³/ч.
  3. Кухня: 21 х 3 х 1 + 100 = 163 м³/ч.
  4. Санузел – 25 м³/ч.
  5. Итого 47.25 + 47.25 + 63 + 163 + 25 = 345.5 м³/ч.


Наружная схема подачи воздуха и выброса вредных газов из комнат загородного дома

Теперь проверим результаты на соответствие второму нормативному документу. Поскольку в доме проживает семья из 4 человек (2 взрослых + 2 детей), в гостиной, спальне и детской долго находятся по 2 чел. Пересчитаем воздухообмен в указанных комнатах по количеству людей: 2 х 30 = 60 м³/ч (в каждом помещении).

Объем вытяжки из детской удовлетворяет требованиям (63 куба в час), а вот значения для спальни и гостиной придется откорректировать. Двум человекам недостаточно 47.25 м³/ч, берем 60 кубов и снова пересчитываем общую величину воздухообмена: 60 + 60 + 63 + 163 + 25 = 371 м³/ч.

Не менее важно правильно распределить воздушные потоки в здании. В частных коттеджах принято устраивать системы естественной вентиляции – это значительно дешевле и проще монтажа электрических нагнетателей с воздуховодами

Добавим лишь один элемент принудительного удаления вредных газов – кухонную вытяжку.

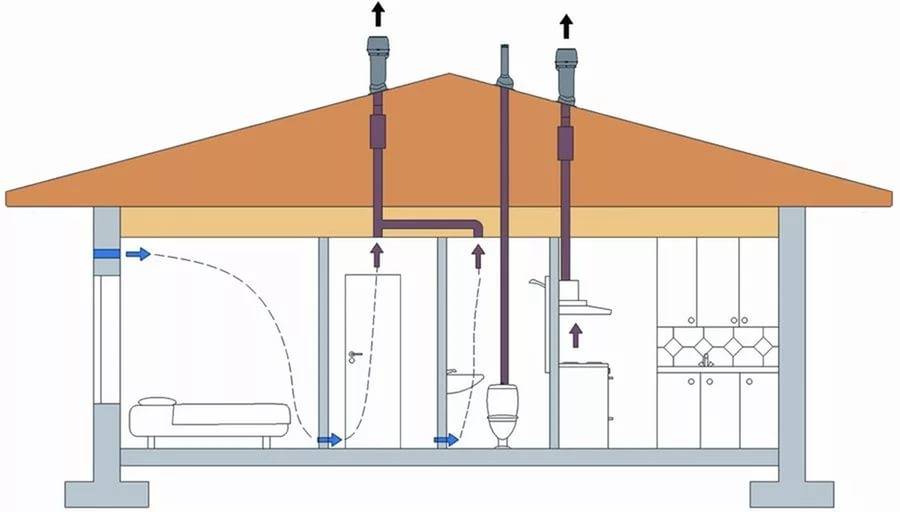

Пример организация воздухообмена в одноэтажном дачном доме

Как правильно организовать естественное движение потоков:

  1. Приток во все жилые помещения обеспечим через автоматические клапаны, встроенные в оконный профиль либо прямо в наружную стену. Ведь стандартные металлопластиковые окна герметичны.
  2. В перегородке между кухней и санузлом устроим блок из трех вертикальных шахт, выходящих на кровлю.
  3. Под межкомнатными дверьми предусмотрим зазоры шириной до 1 см для прохода воздуха.
  4. Установим кухонную вытяжку и подключим к отдельному вертикальному каналу. Она возьмет на себя часть нагрузки – удалит 100 кубов отработанных газов за 1 час в процессе готовки пищи. Останется 371 — 100 = 271 м³/ч.
  5. Две шахты выведем решетками в санузел и кухню. Размеры труб и высоту рассчитаем в последнем разделе данного руководства.
  6. За счет естественной тяги, возникающей в двух каналах, воздух устремится из детской, спальни и зала в коридор, а дальше — к вытяжным решеткам.

Понятие воздухообмена

Основные требования при проектировании систем кондиционирования включают определение числа циклов воздухообмена. Под этим термином понимается создание условий для обеспечения циркуляции и полной замены объема кислорода в сооружении. Этот параметр зависит от концентрации в воздухе вредных компонентов, наличия мест выделения избыточного количества тепла, влаги и кратности смены объема кислорода в помещении.

Кратность воздухообмена является показателем, определяющим степень интенсивности полной смены объема кислорода. Другими словами организованный, и регулируемый воздухообмен определяется как количество полных циклов смены кислорода в течение часа. Этот параметр относится к санитарным нормам и определяет степень безопасности и комфортность нахождения человека в здании. Нормативные и допустимые значения этого показателя определяются принятыми нормами СНиП, содержащими различные требования в зависимости от назначения комнаты.

Воздухообмен бывает естественного и искусственного типа. При этом в первом случае приток воздуха обеспечивается за счет перепада давления воздуха внутри комнаты и за ее пределами. Во втором варианте замещение объема воздушных масс предусматривает использование систем принудительной подачи кислорода, попадание через проемы в дверях и стенах и выполнение проветривания помещений. Организация удаления загрязненного кислорода предусматривает обустройство систем вытяжки в помещениях, имеющих наиболее загрязненный воздух. В условиях квартиры такими местами могут быть ванна, туалет и кухня, в первых двух случаях система вентиляции может оснащаться устройствами, обеспечивающими всасывание загрязненного воздуха или воздушными клапанами, в случае с кухней, в большинстве случае речь идет об оснащении пространства над плитой различными типами вытяжных зонтов.

Естественный воздухообмен

Вытяжная вентиляция в деревянном доме собственными руками – трудоемкий процесс, требующий определенных знаний. Существует несколько типов вентиляции. Один из них естественный. Предполагается, что воздух поступает в дом через щели в оконной и дверной системах. Чтобы воздух выходил эффективно, необходимо позаботиться о путях его выхода. Для этого установите воздуховоды. Современные строительные технологии значительно усложняют процесс естественного поступления воздуха в здание. Для создания условий свободной циркуляции потоков воздуха в помещениях дома в дверном полотне сделаны отверстия (декорированные решетками). Сильная вытяжка обеспечивается большой длиной канала.

Установка вентиляции естественного типа

При естественной вентиляции самые теплые массы поднимаются вверх по специальным каналам, расположенным вертикально. Как сделать вентиляцию своими руками? Оснащение системы естественного действия – это самая дешевая и одновременно самая эффективная задача, которую вы можете легко выполнить самостоятельно.

Работа начинается в подвале, потому что именно туда поступает свежий воздух снаружи. Во время строительства стены дома оборудованы специальными небольшими отверстиями для обеспечения потока воздуха.

Для обеспечения лучшей тяги свежий воздух подается с северной стороны. Входное отверстие в канал питания спроектировано на уровне первого этажа.

Устройство

Полная естественная вентиляция в деревянном доме собственными руками внутри помещений обеспечивается зазорами, специально оставленными под внутренней дверью, равными 1,5-2 см. Или установка вентиляционных решеток в дверь. Теплый воздух случайным образом направляется в выхлопные трубы. В каждом помещении сделайте воздуховод в зоне потолка и замаскируйте отверстия в стене декоративными решетками.

Вытяжные каналы должны быть установлены над крышей. Воздушные каналы должны быть оснащены специальными заглушками или заслонками для регулирования скорости воздухообмена.

Чтобы избежать эффекта обратной тяги во время сильных порывов ветра, вентиляция в деревянном доме предусматривает установку отдельных вентиляционных каналов для каждого помещения. Это означает, что кухня, спальня и ванная комната должны быть оборудованы собственными вентиляционными каналами, чтобы неприятные запахи не проникали в жилые помещения. Чердачное помещение также должно быть оборудовано таким же типом воздуховодов для обеспечения правильной вентиляции. Нежилые чердаки вентилируются через отверстия в крыше.

Сила тяги в системе вентиляции деревянного дома

Вентиляция в частном деревянном доме и его тяга зависят не только от ветра, но и от других факторов:

  1. Вытяжка вентиляционного канала выше конька крыши.
  2. Площадь поперечного сечения внутренней части канала.
  3. Количество кривых и поворотов.
  4. Качество теплоизоляции системы.

Наилучший эффект достигается при минимальном количестве препятствий в виде: неровностей, перегибов, перегибов и т.п.

В жаркие периоды в бревенчатом доме величина силы тяги близка к нулю из-за небольших перепадов температур в нижнем и верхнем слое вентиляционного канала. В таких условиях лучшим решением для вентиляции помещения является применение принудительной вентиляции или просто открытие окон.

Материалы

Маленькие деревянные дома не нуждаются в кирпичной отделке валов, так как поверхность внутреннего канала будет иметь ненужную шероховатость, где начнет скапливаться пыль. В частном доме небольших размеров рекомендуется использовать канальные блоки из гладкого металла или пластика.

Плюсы и минусы

За:

  • дешево;
  • возможна самоустановка.

Недостатки:

  • низкая производительность;
  • Необходимость в дополнительной вытяжке воздуха из кухни, санитарных помещений;
  • потеря тепла в холодное время года;
  • снижается звукоизоляция;
  • Пыль и насекомые попадают в воздушный поток;
  • Зависимость от погодных условий;
  • неспособность регулировать мощность.

Принудительная вентиляция: основные характеристики

Принудительная вентиляция основывается на применении специального вентиляционного оборудования, а именно приточно-вытяжной установки, которая дополнительно очищает, подогревает поступающие в дом воздушные массы. Этот тип вентиляции подходит в тех случаях, когда естественная вентиляция не справляется с возложенными на нее функциями, а это происходит в большинстве загородных домов и коттеджей.

Приточно-вытяжная система является самой полноценной и комфортной, но при этом, естественно, самой затратной. В данном случае происходит полноценный равномерный воздухообмен с подготовкой свежего воздуха (очищение, нагрев, ионизация). Такая система рассчитывается и специально проектируется под каждый объект индивидуально. В этом нет ничего сложного, но, тем не менее, системы отличаются между собой, так как зависят от площади, технических особенностей различных домов, пожеланий хозяев, финансовых возможностей домовладельца.

Приточно-вытяжная вентиляция коттеджа подразумевает наличие вентиляционного оборудования и сети. Оборудование состоит из таких элементов:

  • воздушный клапан;
  • калорифер;
  • шумоглушитель;
  • вентилятор.

К сети относят воздухозаборную решетку, воздуховоды и устройства для распределения воздуха – диффузоры, анемостаты.

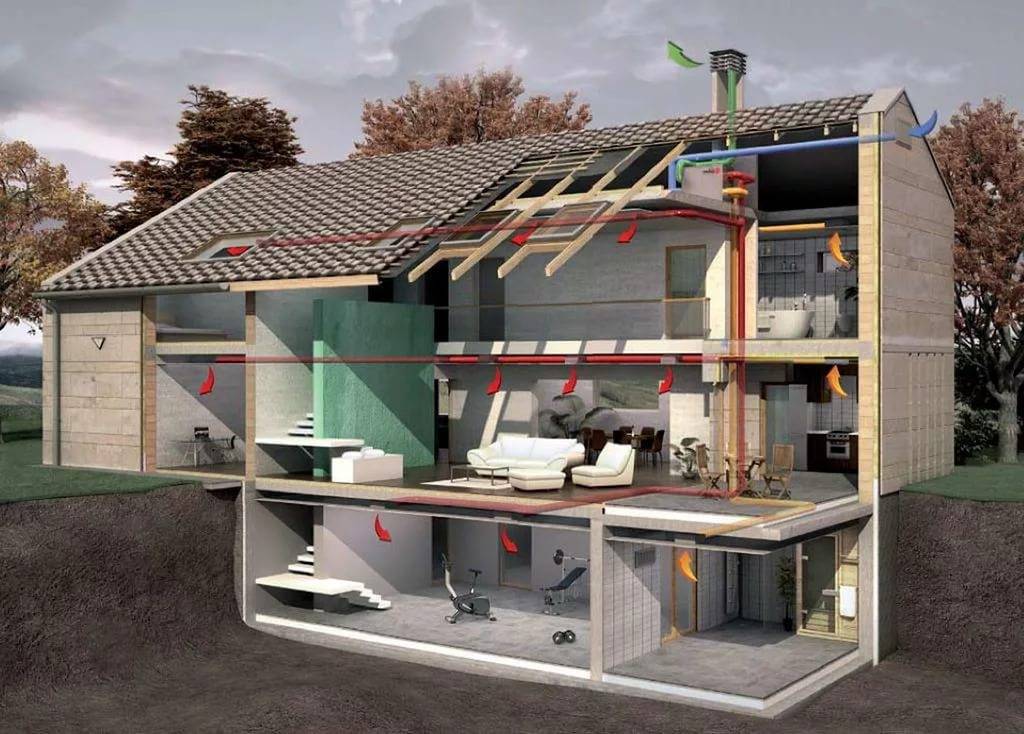

На изображении показано, как осуществляется приточно-вытяжная вентиляция в загородном доме.

Также к принудительному типу относят вентиляцию смешанного типа. Вентиляция смешанного типа оборудуется лишь при условии, что естественная не справляется со своей задачей. При смешанной вентиляции приток свежего воздуха осуществляется через окна, двери, а вытяжка делается принудительно с помощью вытяжных вентиляторов. Они обеспечивают более сильный напор и соответственно вытягивают большее количество воздуха.

Как правило, вытяжные вентиляторы ставят в туалете, ванной и на кухне, где необходимо избавляться от запахов и влаги. Такой вариант системы является также крайне экономичным и функциональным в бытовом плане, но не обеспечивает полноценного равномерного воздухообмена по помещениям с комфортными температурами (например, зимой может быть холодный сквозняк от форточки, а летом поступать горячий воздух). Кроме того, смешанный тип вентиляции не подойдет, если воздух нуждается в очищении.

Система вентиляции в таунхаусе почти ничем не отличается от коттеджей. Наиболее оптимальной для таких помещений являются такие типы принудительной вентиляции:

  1. С применением приточных клапанов и вытяжных вентиляторов
  2. С установкой с рекуператором

В обоих случаях используются приточно-вытяжные установки, которые обеспечивают приток свежего воздуха и вытяжку отработанного, но во втором случае установка имеет дополнительную функцию – рекуперацию тепла. Она позволяет экономить до 70% электроэнергии в зимнее время, так как тепло отработанных воздушных масс используется для того, чтобы нагреть чистый холодный воздух с улицы.

Плюсы и минусы различных систем вентиляции загородного дома представлены в таблице.

Тип системы
ОсобенностиЕстественнаяСмешаннаяПриточно-вытяжная
Эффективностьнизкаясредняявысокая
Комфортностьнизкаянизкаявысокая
Стоимостьнизкаянизкаявысокая
Занимаемое пространствотруба в шахтетруба в шахтеоборудование, воздуховоды по помещениям за потолком
Система фильтрацииотсутствуетотсутствуетот пыли, запахов и т.д.
Необходимость обслуживанияотсутствуетпериодическая чистка вентиляторов (1 раз в 2-3 года)е реже 1 раза в год чистка фильтров, диагностика
Эксплуатационные расходы на электроэнергиюотсутствуетнизкие (работа вентиляторов)средние, высокие (работа вентиляционной установки, подогрев воздуха)
Гибкость системынизкаянизкаявысокая
Режимы работы (зима-лето)зависит от погодных условийзимой поступает холодный воздух, летом горячийкруглогодично поступает воздух с комнатной температурой
Шумность работынизкаянизкая, средняянизкая, средняя

Наши специалисты имеют большой опыт в проектировании и монтаже систем вентиляции частных домов любого уровня сложности. В нашей компании вы можете совершенно бесплатно получить консультацию и расчет стоимости системы наиболее подходящей под Ваши задачи и условия.

Получить бесплатную консультацию инженера по вентиляции частного дома

Получить!

Административные и бытовые здания

Как уже упоминалось, показатели кратности имеют различные значения для разных зданий, при этом в части случаев эксплуатация систем обеспечения ротации воздушных масс, предусматривает использование естественной вентиляции и в холодное время года. При этом, в части используемых помещений, например душевых и уборных вытяжная система вентиляции должна работать более интенсивно, чем система подачи свежего кислорода в комнатах общего назначения. Так, параметры ежечасно удаляемого из помещений душевых воздуха с паром должна исходить из расчета 75 м³/ч из расчета на 1 сетку, а при организации удаления загрязненного воздуха из уборных из расчета 25 м³/ч на 1 писсуар и 50 м³/ч на 1 унитаз.

Таблица кратности для торговых помещений.

При обеспечении смены воздуха в кафе организация системы вентиляции и кондиционирования должна обеспечить кратность замены воздуха в приточной системе на уровне 3 ед/ч, для системы вытяжки этот показатель должен составлять 2 ед/час. Расчет системы полной замены воздуха в торговом зале зависит от типа используемой вентиляции. Так, если при наличии вентиляции приточно-вытяжного типа кратность замены воздуха определяется расчетным путем для всех типов торговых залов, то при обустройстве сооружения вытяжкой, не обеспечивающей приток воздуха, кратность воздухообмена должна составлять 1,5 ед/ч.

Таблица кратности для помещений кафе

При использовании помещений, обладающих большим количеством пара, влаги, тепла или газа, расчет воздухообмена может вестись исходя из имеющегося избытка. Для того, чтобы рассчитать воздухообмен по теплоизбыткам используется формула (4):

где Qпом – количество выделяемой в помещение теплоты;
ρ – плотность воздуха;
c — теплоемкость воздуха;
t вывод — температура воздуха, удаляемого при помощи вентиляции;
t подав — температура воздуха, подаваемого в помещение.

Организация системы обмена воздуха в котельной исходит из типа используемого котла и должна обеспечивать 1-3 кратную замену всего объема кислорода в течение часа.

Как проверить работает ли Ваша вентиляция?

В первую очередь, вы можете проверить, работает ли вытяжка. Для этого поднесите зажигалку или листок бумаги к вентиляционной решетке, установленной в стене ванной комнаты или на кухне. Если пламя (или листок бумаги) отогнулось в сторону решетки, то тяга есть, вытяжка рабочая. Если нет, то канал перекрыт, например забился, листьями через воздуховод. Если же у Вас квартира, то его могли перекрыть соседи, делая перепланировку помещений. Поэтому первая ваша задача обеспечить тягу в вентиляционном канале.

Проверка вентиляции на наличие тяги при помощи зажигалки

Если тяга есть, но она не постоянная, и над или под Вами живут соседи. В таком случае к Вам может перетекать воздух, из соседских помещений неся за собой и запахи. В данной ситуации необходимо оснащать вытяжку обратным клапаном или автоматическим жалюзи, которое закрывается при обратной тяге.

Как проверить достаточное ли у Вас сечение вытяжки, мы рассмотрим дальше.
