Компрессор своими руками: техусловия, компоненты, реализация основных видов

Сборка аппарата без распылителя

Сборка такого инструмента занимает 10-20 минут. Чтобы красить им, понадобится просто в него дуть. В конструкции не используется шланг для аэрографа. Безусловно, ни о каких художественных росписях в этом случае речь не идет. Простое устройство пригодится при моделировании, когда необходимо прокрасить небольшие детали, нанести лакокрасочное покрытие на скол на кузове и пр.

Есть два распространенных способа монтажа:

шприц пластмассовый, игла, гелевая ручка;
скрепка канцелярская;
капроновая нитка (армировка);
кусок изоленты, скотча;
банка для краски.

Последовательность вне зависимости от способа изготовления идентична, только во втором случае вместо шприца в качестве корпуса будет использоваться ручка:

Игла шприца нагревается, отделяется от основы.
Скрепка (или аналогичный кусок проволоки) сгибается под прямым углом.
Один угол скрепки связывается армированной ниткой с иголкой.
Вторая сторона скрепки фиксируется скотчем на корпусе шприца.

Иголка одной стороной будет входить в баночку с краской, вторая сторона будет использоваться как сопло для аэрографа, которое нужно расположить возле выходного отверстия шприца.

Краска разводится до нужной консистенции, распыление происходит после того, как художник начинает дуть в широкий конец самодельного инструмента.

Самодельный компрессор своими руками

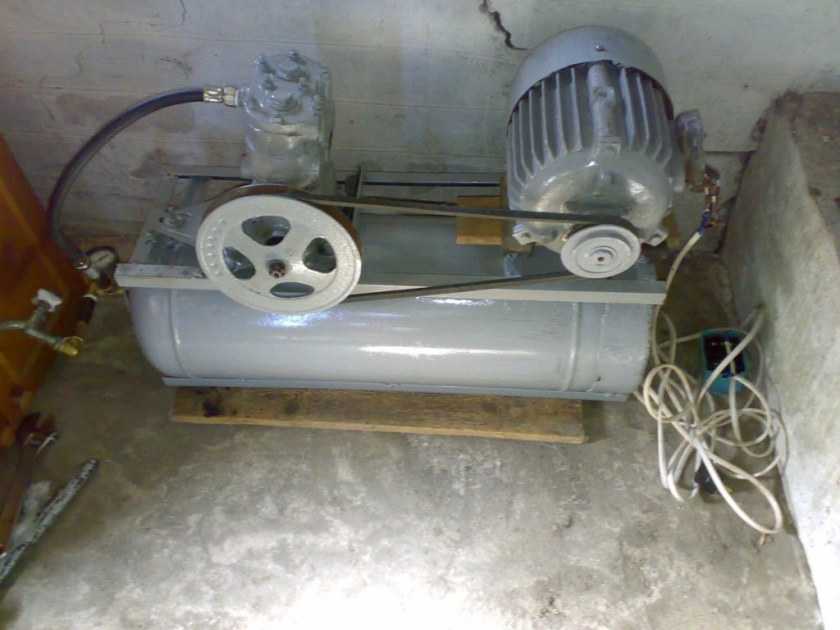

Компрессор сделанный из компрессора от ЗИЛа: фото и описание самоделки.

Всем привет! Вот решил сделать себе компрессор для домашней мастерской. Уже в наличии были запчасти: компрессор ЗиЛ-130, баллон газовый автомобильный 80 литров), электродвигатель, магнитный пускатель, колесики, аварийный клапан давления от ЗИЛ, и пр.

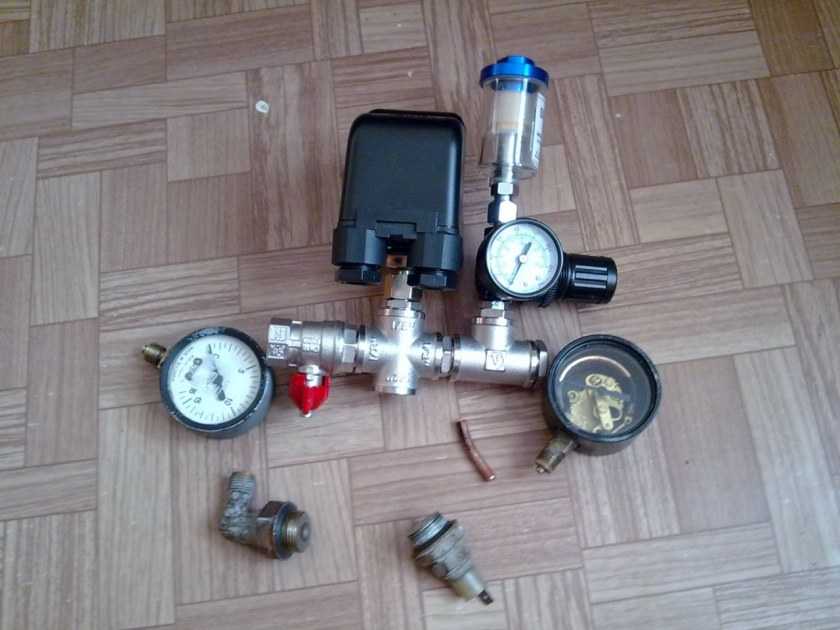

Дополнительно купил реле давления (в итоге стоит водопроводное, но изначально покупал компрессорное с кнопкой (оно дороже), и блок редуктор для раздачи воздуха, ну и фитинги, провода, вилку.

Процесс изготовления показан на фото.

Из баллона сделал ресивер.

Давление выставил на выключение при 7 атм и включение при 4 атм.

Компрессор немного доработал, просверлил шатуны и вкладыши с трех сторон. Сам компрессор установил через прокладку на стальное основание, а та трубка с крышкой, та что отходит снизу сбоку изначально планировалась для контроля и заливки масла, но в процессе пришлось сделать еще и бачок (сапун). Моё мнение, если бы ни большая часть запчастей которые уже были у меня в наличии, то заморачиваться считаю совсем не стоит, можно купить готовый.

Проблема ресивера

Самодельный сварной ресивер

Баллонов для самодельного компрессорного оборудования в продаже не найти. Для этой цели под ресивер переделываются баллоны различного предназначения и ёмкости:

Пропановые и метановые баллоны.
Огнетушители.
Баллоны для хранения сжатого воздуха, углекислого газа, кислорода и друг.
Самодельные сварные конструкции.

Простейшим вариантом является стальная труба среднего диаметра с герметичными заглушками. В корпусе ресивера должны присутствовать минимум 3 пропускных узла:

Входное отверстие для сжатого воздуха от компрессора.
Выходное отверстие.
Узел слива конденсата из баллона, который следует расположить в нижней точке.

При использовании стальных баллонов входные и выходные трубки привариваются при помощи сварки. Корпус должен выдерживать более 10 атмосфер.

Составные части оборудования

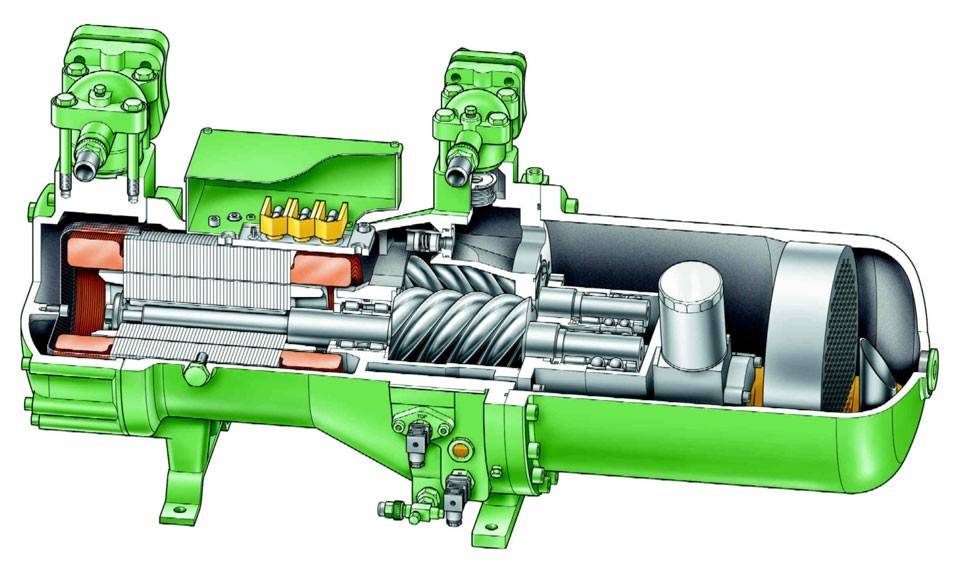

Винтовое оборудование состоит из следующих основных элементов:

Корпуса. В большинстве случаев производится из стали, которая покрывается негорючим, шумопоглощающим и маслостойким материалом.
Винтового блока компрессора (его еще называют винтовой парой), который является «сердцем» оборудования. Он состоит из двух высокотехнологичных роторов, которые находятся во внутренней части корпуса.
Трех видов трубопроводов: масляного, воздушного и воздушно-масляного.
Всасывающего клапана. Регулирует производительность агрегата путем пневматического управления.
Всасывающего воздушного фильтра. Предназначен для очистки воздуха, который поступает в компрессор. Фактически состоит из двух фильтров, которые установлены перед всасывающим клапаном и на корпусе агрегата (где забирается воздух).
Ременной передачи. Обеспечивает определенную скорость вращения роторов (чем она выше, тем лучше производительность оборудования) путем объединения «усилий» двух шкивов, расположенных на винтовой паре и двигателе. Мощные компрессоры оснащены редуктором или муфтой с прямой передачей.
Электродвигателя. Через ременную передачу приводит в действие винтовую пару.
Вентилятора. Способствует поступлению воздушных потоков и охлаждению винтовой пары и электродвигателя.
Термостата. Данный элемент в схеме винтового компрессора играет роль регулятора температурного режима. Благодаря термостату масло с температурой свыше 72ºС проходит через охлаждающий радиатор.
Масляного фильтра. Очищает масло перед поступлением в винтовую пару.
Маслоотделителя. Металлический бак, в средней части которого расположена перегородка с отверстиями. Процесс очистки воздуха от масла происходит путем создания центробежной силы.
Маслоохладителя. Охлаждает масло после отделения от сжатого воздуха.
Концевого воздухоохладителя. Охлаждает сжатый воздух перед тем, как его подать к потребителю, а также на выходе оборудования делает температуру, превышающую на 10-15ºС температуру воздуха окружающей среды.
Блока электронного управления. Контролирует работу винтового компрессора и передает на дисплей рабочие характеристики оборудования.
Реле давления. Задает максимальное давление компрессора. В новейших моделях оборудования реле отсутствует, поскольку используется система электронного контроля.
Предохранительного клапана. При превышении давления в маслоотделителе над максимально возможным значением происходит его автоматическое срабатывание.

Сравнение покупного и любительского компрессора

Нужно ли браться за сложную работу по сборке компрессора? Сравним характеристики профессионального и самодельного варианта:

Заводская модель оборудована системой точного контроля давления, манометром, фильтрами. Конструируя агрегат самостоятельно, можно собрать полный пакет необходимых комплектующих и установить их на свои места без ущерба для качества.

Обратите внимание!

Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления
Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур
Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно

Если мощности самодельного компрессора вам будет в дальнейшем не хватать, всегда можно усовершенствовать конструкцию, заменив, к примеру, ресивер из огнетушителя на баллон от пропан-бутана или вообще на газгольдер б/у.

Установка механического комперссора на двигатель: тонкости и нюансы

Начнем с того, что главной задачей является подбор механического нагнетателя, который будет соответствовать ряду требований (вес, габариты, производительность, режимы работы, особенности смазки, исполнение привода и т.д.).

Для этих целей можно приобрести компрессор от какого-либо автомобиля или же заказать готовый тюнинг-комплект для форсирования двигателя. Также отмечены случаи, когда нагнетатель изготавливался самостоятельно, однако такие самодельные решения достаточно редки, особенно на территории СНГ.

На практике зачастую устанавливают тюнинг-комплекты (турбо-Кит наборы), реже используют детали б/у, которые снимаются с других компрессорных автомобилей. Плюсом готового комплекта является то, что такой набор рассчитан для установки на конкретную модель автомобиля. Это значит, что вместе с компрессором поставляются крепежи, ремни, привод, воздуховоды, прилагается инструкция и т.д.

Параллельно следует учитывать, что также необходимо доработать штатную систему охлаждения и топливоподачи с учетом изменившейся производительности силового агрегата. Если просто, форсирование двигателя при помощи компрессора предполагает то, что топлива за единицу времени нужно подавать больше. Для этого может понадобиться менять бензонасос, ставить боле производительные форсунки и т.д.

Также не следует забывать о том, что большая мощность достигается за счет сжигания большего количества топлива. Закономерно, что выделение тепла в этом случае также сильно увеличивается, а мотор потребует более интенсивного охлаждения.

Однокамерное и двухкамерное устройство ресивера

Ресивер для компрессора состоит из двух основных элементов:

емкости (баллона);
редуктора.

Редуктор предназначен для регулирования давления при выходе рабочей смеси из сосуда.

Различают два вида редукторов:

однокамерные;
двухкамерные.

Однокамерные редукторы

Схема однокамерного редуктора

Подобные редукторы имеют одну камеру с низким давлением. Газ из баллона сначала попадает в камеру высокого давления. Между камерами имеется запорный клапан. Под действием высокой нагрузки клапан находится в закрытом положении. Открытие клапана производят с помощью специального винта на редукторе.

Газ из отсека с высокой нагрузкой попадает в камеру низкого давления. Рабочая смесь поступает потребителям.

Для контроля давления в обоих камерах имеются манометры. Для регулирования нагрузки служит предохранительный клапан. При повышении нагрузки сверх установленной нормы клапан автоматически открывается, и газ поступает наружу.

Простота устройства позволяет использовать однокамерные редукторы для производства штатных компрессоров.

Устройство обратного клапана компрессора

Двухкамерные редукторы

В ресиверах с такими редукторами есть две камеры низкого давления. Они расположены последовательно, друг за другом. Процесс понижения рабочей нагрузки происходит более плавно и точно.

Двухкамерные редукторы способны работать при низких температурах. Отличаются сложностью конструкции. Используются в промышленных установках с большой мощностью компрессоров.

Устройство двухкамерного редуктора

Компрессор для покраски автомобиля своими руками

Народные умельцы не могли обойти стороной эту тему и придумали, как смастерить такой прибор своими руками. Прежде всего, необходимо понять, на чем основан принцип работы воздушных компрессоров. Как профессиональные, так и самодельные модели включают в себя «ресивер», то есть устройство для хранения сжатого воздуха, в котором посредством физического (воздух накачивается вручную) или механического (воздух накачивается воздушной помпой) воздействия создается избыточность давления, в результате чего поток сжатого воздуха проходит через выходной штуцер. Для изготовления этого простого устройства можно, например, использовать отслужившую автомобильную камеру, которую для начала необходимо проверить на целостность и отсутствие отверстий, то есть накачать воздухом. Если все-таки повреждения были обнаружены, чтобы их устранить, рекомендуется воспользоваться специальным ремонтным комплектом для резиновых изделий. Таким образом, простая автомобильная камера будет играть роль ресивера будущего компрессора, который необходимо оснастить дополнительным отверстием для выхода равномерной струи сжатого воздуха. В проделанное отверстие рекомендуется поместить штуцер от старой, ненужной автомобильной камеры, закрепив его при помощи все того же ремкомплекта. Штуцер облегчает соединение дополнительного отверстия ресивера с краскопультом, в котором путем выкручивания ниппеля обеспечивается свободный выход воздушного потока. А основной штуцер автомобильной камеры, наоборот, остается закрытым, так как его главной функцией является удержание избыточного давления.

Необходимый для работы уровень давления в ресивере легко определить опытным путем, распылив краску на заранее подготовленную поверхность. Как уже упоминалось, идеальное покрытие отличается отсутствием потеков и равномерностью распределения по поверхности, а для этого процесс распыления должен иметь плавный, а не прерывистый характер. Для измерения избыточного давления принято пользоваться специальным прибором под названием манометр, и, если при выполнении замеров уровень давления меняется не скачками, значит, эксперимент с созданием прибора удался. Основным условием стабильной работы самодельного компрессора является предотвращение попадания в систему твердых частиц и жидкости, которые в процессе смешивания с краской становятся причиной некачественно произведенной работы.

Благодарю за репост, друзья:

Мебельный степлер: как выбрать? — 4 Ноя 2014

Какой лазерный уровень выбрать — 4 Ноя 2014

Чем покрасить деревянный пол на даче — 29 Окт 2014

Раскладной столик своими руками — 21 Окт 2014

Светодиодный прожектор своими руками — 21 Окт 2014

Компрессор для аэрографии из мотора холодильника

Компрессор из пожилого холодильника обычно получается тихий, хотя и не особо мощный в сравнении с промышленными образцами. Но для аэрографии, подкачки шин, обдува, покраски автозапчастей, отлично подходит. Такой компрессор необходим в любой домашней или гаражной мастерской. Дает 6-7 атмосфер, а больше обычно и не требуется. Самодельный компрессор имеет ряд преимуществ. Во-первых, ввиду тихой работы, во-вторых, по себестоимости. Созданный своими руками компрессор из холодильника обойдется в среднем примерно в тысячу рублей.

Если правильно все сделать и позаботиться об амортизации, то шума и вовсе почти не будет. Для тех, кто любит мастерить что-то своими руками, а происходит это обычно по ночам, данный момент крайне важен. Компрессор нужен для покраски деталей для моделирования и других хобби, которыми обычно занимаются после основной работы. Потому ограничения по уровню шума очень важны.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Купить компрессор

Конструкция компрессора из холодильника предельно проста. К компрессору от холодильника прикрепляется емкость для выравнивания давления, поскольку прямой обдув не стабилен. Данная емкость выполняет роль ресивера, смесителя воздушного потока.

Что потребуется для изготовления компрессора своими руками и где все это можно купить?

Компрессор от холодильника. Можно свинтить со своего старого, можно купить в ремонтной мастерской, которая занимается холодильниками. Чтобы не путаться, поясним, что мотор холодильника это и есть компрессор.
Герметичная емкость, хорошо удерживающая давление. Ресивер

Многие используют баллоны от огнетушителей, но имеются и пластиковые емкости, вполне устойчивые к нагрузкам.
Важно, чтобы емкость была достаточной величины для перемешивания воздуха и выравнивания давления от компрессора холодильника. Можно сделать ресивер из подходящей пластиковой емкости от садовых опрыскивателей. Если емкость пластиковая, потребуется эпоксидная смола для креплений

Если емкость пластиковая, потребуется эпоксидная смола для креплений.

Пускозащитное реле. Можно взять от того же холодильника или купить. Но обычно мотор и реле вместе, именно от реле идет шнур питания с вилкой.

Бензиновый фильтр, дизельный фильтр.
Манометр. Продается в магазине сантехники. Не обязательная, но желательная деталь. Устанавливается на металлический ресивер.
Лента ФУМ для соединений.
Три отрезка топливного шланга. 2 по 10 сантиметров и 1 около 70.
Шланг, который будет выводить воздух. Можно прикрепить штатный шланг от аэрографа или более толстый шланг, если оборудование будет применяться для покраски автомобилей.

Хомуты, крепления, изолента.

Желателен некоторый опыт работы своими руками.

Процесс изготовления

Больше всего возни будет с ресивером. Если вы используете в качестве ресивера старый огнетушитель, будьте готовы к тому, что работы по металлу будет довольно много. Кроме того, необходимо будет обеспечивать герметичность. Если у нас нет значительного опыта работы по металлу своими руками, лучше взять пластиковый ресивер.

В случае использования тяжелых деталей, следует морально подготовиться к тому, что компрессор получится стационарным. Лучше сразу подготовить для него надежное основание и крепеж.

Подготовка компрессора

Определите, где у компрессора трубка для входящего воздушного потока, а где исходящая. Для этого можно ненадолго включить компрессор в розетку и определить, из какой трубочки дует воздух. Обязательно пометьте трубочки у основания, чтобы не перепутать. Это можно сделать цветной изолентой или кусочком медицинского пластыря.

Аккуратно подрежьте трубочки примерно до 10см. Это нужно для удобства подключения шлангов.

Для компрессора важно вертикальное положение. На корпусе реле имеется стрелочка, указывающая вверх. Будет удобно, если мы закрепим компрессор в правильном положении

Будет удобно, если мы закрепим компрессор в правильном положении.

Ресивер

Рассмотрим упрощенный вариант с пластиковой канистрой. Прорежем в крышке два отверстия под трубки. Входную трубку нужно сделать длинной, почти до дна. Исходящую можно сделать короткой, около 10см.

Снаружи остаются небольшие отрезки около 2-3 см.Конструкцию следует закрепить эпоксидной смолой, чтобы обеспечить герметичность.В случае со старым огнетушителем те же действия придется проделывать паяя и приваривая штуцеры.

Зато на металлический корпус можно установить манометр.

Минусы электрического варианта

Многие мои читатели думают – что сделать такую систему очень просто, нужно взять какой-нибудь кулер и вставить его в патрубок забора воздуха и вот оно счастье! Такие «чудо-кулеры» продаются, как правило в китайских интернет магазинах, про такие типы поговорим ниже.

Однако ребята тут не все так просто. В нормальном (на холостых) режиме, атмосферный двигатель 1,6 литра потребляет примерно 300 – 400 литров воздуха за час работы. А на больших оборотах скажем в 4000 – 5000 умножаем эту цифру на 4 – 5, то есть 1200 – 1600 литров. Просто представите этот объем! Если вычислить минутное потребление 300/60 = 5 литров в минуту, или 20 при больших оборотах.

Как сделать компрессор из пылесоса: возможно ли это

Многие начинающие мастера, впервые услышав о возможности изготовления компрессора из старого пылесоса, начинают задавать вопросы о том, каким образом к нему подключается ресивер. Однако это всё из серии «слышал звон, да не знает где он». Дело в том, что название «компрессор» к подобному устройству отнести сложно. Скорее, это пульверизатор, от которого многого ждать не стоит. Хотя, если говорить о возможности побелить стены в погребе или иных подобных работах, это приспособление может значительно облегчить работу. Такие насадки, которые надевались на обычную стеклянную банку, шли в комплекте с советскими пылесосами, а сейчас их намного легче заказать на китайских ресурсах или приобрести с рук, чем изготавливать самостоятельно.

С такими пылесосами насадка-пульверизатор шла в комплектеФОТО: film.uaИменно так и выглядела насадка, которая надевалась на стеклянную банкуФОТО: starina.ru

Подготовка к изготовлению воздушного компрессора своими руками

Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.

Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресиверомФОТО: drive2.ru

Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.

Самодельные компрессоры работают значительно тише, нежели поршневые заводскиеФОТО: drive2.ru

Ресивер для компрессора своими руками: из чего его сделать

Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.

Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельноФОТО: krsk.au.ru

Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

Старое колесо от машины неплохо справится с ролью ресивераФОТО: drive2.ru

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Как сделать простейший компрессор своими руками

Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.

Подобные штуцера можно приобрести в любом автомагазине за копейкиФОТО: eckonom.ru

Процесс сборки

В качестве основных узлов будет использован компрессор из холодильника. Его можно найти в любом представителе, даже времен СССР. Огнетушитель найти еще проще, на рынке приобрести новый или выкупить уже использованный. Он будет выполнять функцию ресивера.

Первое что нужно сделать при замене компрессора, это определить где вход и выход воздуха. Это сделать не тяжело. Всего из устройства выходят три трубки, одна из них запаяна, она нужна для замены масла. На устройство подается небольшое напряжений, и таким образом можно выяснить, где вход и выход.

Далее нужно разобрать с маслом. Для этого запаянный конец обрезают и выливают старое не подходящее. Далее при помощи шприца необходимо закачать качественное синтетическое масло. На обрезанный конец нужно установить влагоотделитель для компрессора, иначе устройство может выйти из строя.

Для того, чтобы подготовить к работе ресивер нужно избавиться от ржавчины. Сняв ЗПК нужно налить внутрь средство против ржавчины.

Вся конструкция будет крепиться на раме, которую можно изготовить из прочных досок или металлических уголков. На нее нужно установить основные узлы, надежно их закрепив.

Для того чтобы пыль не попадала в компрессор, на трубку, предназначенную для входа воздуха, устанавливаются топливные фильтры для бензина и керосина.

Из компрессора будет выходить три провода. Их согласно прилагаемой инструкции необходимо подключить к пусковому реле, а далее на тумблер переключателя.

Трубка для выхода воздуха подключаем к ресиверу. По сути, установка готова, ее можно использовать для самых различных целей.

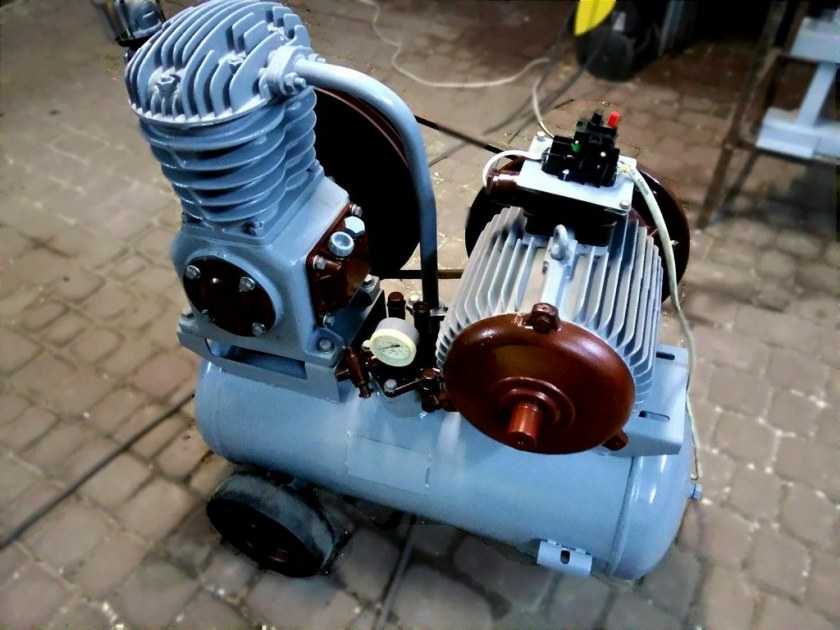

Компрессор для гаража своими руками

Некоторые специалисты, имеющие опыт самостоятельного изготовления различных устройств, могут изготовить самодельный компрессор для гаража и сэкономить средства на покупке серийного компрессора.

За основу самодельной конструкции можно взять компрессор от автомобиля ГАЗ-66 или ЗИЛ-130, электродвигатель и пару ресиверов. Компрессор со снятой нижней крышкой устанавливается через паронитовую прокладку на фрагмент швеллера шириной 20-25 см. Аналогично устанавливается двигатель в профрезерованные пазы для создания требуемого натяжения приводного ремня. Следует избегать ремней большого сечения, так как они отбирают много мощности у, и без того, достаточно маломощного двигателя, особенно работающего на одной фазе.

Читать также: Будет ли дорожать газ

Электродвигатель подбирается исходя из потребностей. Для сети в 220В его минимальная мощность должна составлять 1,5 кВт (1420 oб/мин), а передаточное число следует выбрать 1:3. При увеличении мощности двигателя передаточное число уменьшается и растет производительность компрессора.

Оптимальным для сети 220 В является применение двигателя мощностью 2,2 кВт. Для 3-фазной электросети (380 В) мощность двигателя может быть меньшей. Например, двигатель 1,1 кВт работающий при передаточном отношении 21:8=2,6 на пределе мощности способен давать давление 8 атмосфер и производительность 260 л/мин.
