Каркас теплицы из профильной трубы + чертежи

Усиление каркаса из профильной трубы

Сегодня рынок предлагает квадратные профильные трубы, на поверхность которых нанесен полимер. Такая порошковая покраска обеспечивает дополнительную защиту, но стоимость готового изделия увеличивается примерно на 20%. Между тем ни одно подобное покрытие не способно придать теплице дополнительную прочность, необходимую в тех ситуациях, когда возникают сильные нагрузки, например, в результате снегопада.

Для усиления каркаса теплицы требуется наличие подпорок, устанавливаемых под конек и боковые стенки. Монтаж таких элементов производится как внутри теплицы, так и снаружи. Если укрывной материал не демонтируется на период холодов, то можно обойтись деревянными подпорками, чтобы исключить разрушение конструкции теплицы.

Зашиваем теплицу поликарбонатом

Такое сооружение достаточно прочен и прослужит очень долго. Чаще всего в паре с каркасом такого типа применяется сотовый поликарбонат.

Материал прикрепляется с помощью саморезов размерами 1,2х16. Перед тем как начать строительство, необходимо создать чертеж (схему) будущей теплицы, на которой необходимо указать размеры.

Очень часто выбираются размеры: 6х3 м и высотой 2,5 м. Для отапливаемой теплицы необходимо предварительно проложить все необходимые коммуникации.

Сборка каркаса имеет стандартный порядок: первым делом создается фундамент, далее каркасные стойки нужно порезать на куски необходимой длины.

Электролобзиком порежьте поликарбонат на листы нужных размеров. При раскрое листов необходимо учитывать коэффициент расширения поликарбоната. Так как он имеет свойство расширяться при нагревании, то в районе крыши нужно оставить небольшой зазор.

Располагать листы материала необходимо так, чтобы во время дождя вся вода могла стечь вниз по желобкам.

В зависимости от размеров теплицы ее заднюю стенку можно сделать глухой или с форточкой. В передней стене необходимо сделать дверь.

На ролике готовая теплица 6 на 12 метров сделанная из металлического профиля и поликарбоната.

Что потребуется

Желающему сварить теплицу из профильной трубы своими руками, потребуется заготовить несколько материалов. А именно:

металлопрофиль 20 х 40 мм или близкий к этим параметрам, с толщиной стенки 1,2 мм (количество метров зависит от будущих размеров конструкции);
уголок с полкой 40мм;
навесы 4 шт;
анкера диаметром 10 мм и длинной 120 мм;
арматура 10-12 мм для армирования основания;
цемент и песок;
доски для опалубки;
листы поликарбоната и термошайбы для их крепления.

Все работы получится выполнить самостоятельно. На этой странице имеется схема разнообразных конструкций и видео по созданию теплиц. Из инструментов понадобятся: сварочный аппарат, болгарка, приспособление для сгибания трубы, дрель, разводной ключ, лопата, молоток. Процесс выполняется в последовательности, описанной в данной статье.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.

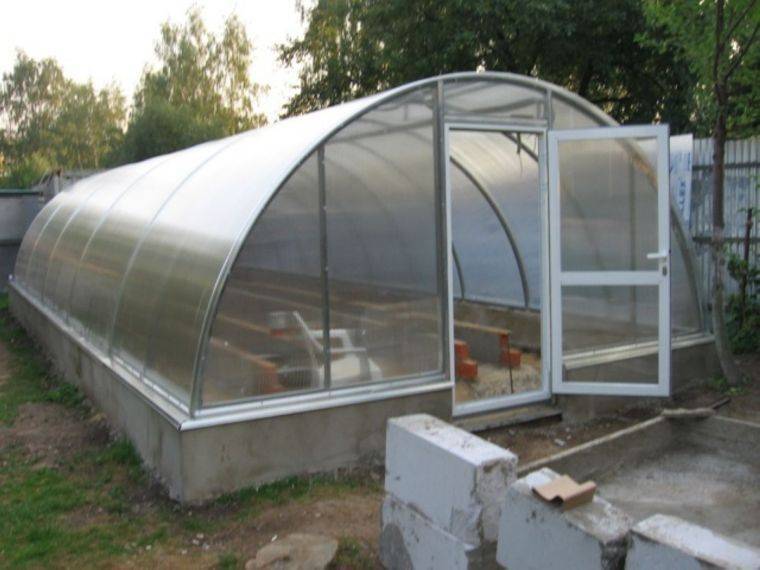

Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.

С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную конструкцию. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.

Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.

Так выглядит арочная теплица из поликарбоната внутри

Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.

Чертежи теплицы, арочного типа из поликарбоната из профильной трубы

Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.

Схема теплицы из поликарбоната

Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки. Если же она больше 6 метров, вам необходимо будет провести дополнительные расчеты.

Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.

Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.

Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.

По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.

Пример теплицы с двускатной крышей

Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности.

Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей

Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.

Сезонные теплицы, проекты и чертежи.

При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства. Листы необходимо соединять крепежными профилями.

Теплица хлебница, чертежи.

Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:

Необычный дизайн;
Нет необходимость в большом количестве стыковочных линий;
Легко выполнить процедуру проветривания;
Легкость в сооружении теплицы.

Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.

Теплица хлебница, фото

Как сделать теплицу из поликарбоната своими руками, видео:

Итог:

Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую мощную конструкцию или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!

Парник из профильной трубы

Своими руками сделать небольшой парник не так уж и сложно. Требуются небольшие знания слесарного дела и умение работать со сваркой.

Есть несколько основных моментов, которые нужно учесть при возведении парниковой конструкции из профильной трубы.

Выбираем укрывной материал

ВНИМАНИЕ! Именно от правильно подобранного укрывного материала зависит качество полученного урожая: ошибка при выборе грозит гибелью посадки еще на этапе рассады.
укрывных материалов

Стекло – пользуется высокой популярностью благодаря высоким защитным свойствам. Застекленный парник защитит посадку от заморозков, пропуская солнечный свет и сохраняя тепло. Минусы материала: высокая стоимость, сложность монтажа и малая прочность.
Полиэтилен – доступный материал, ныне используемый редко из-за невысокой прочности и порчи под прямыми солнечными лучами.
Нетканый материал – хорошо пропускает свет и воду, обеспечивая посадкам защиту от негативных погодных факторов. Минусы: недолговечность. Например, спанбонд или лутарсил в качестве укрытия парника прослужат не более 5 лет. Прочность их также не слишком высокая, укрытие может порваться во время сильного ветра или под весом слоя снега.
Поликарбонат – твердый полимер, характеризующийся высокой прочностью при малом весе. Обеспечивает теплице ряд теплоизоляционных характеристик за счет хорошего рассеивания солнечных лучей. Работать с поликарбонатом легко, поэтому его часто используют при создании парников своими руками.

Как сделать каркас прочным?

Если изначально используемая для создания каркаса профильная труба не была защищена от агрессивного воздействия внешней среды, придется позаботиться о ней на этапе строительства.

Достаточно приобрести в специализированных магазинах одно из средств, обеспечивающих каркасу защиту перед процессами коррозии. Последние нередко приводят к порче всей конструкции.

Подготовка чертежей

На данном рисунке представлены чертежи парника из профильной трубы с возможными размерами.

Прежде чем приступить к строительству парника, необходимо сделать чертеж, определиться с типом конструкции, провести замеры, на основании которых и будет создаваться проект.

ВНИМАНИЕ! Нет нужды в самостоятельном создании чертежей. Готовый проект можно найти на одном из многочисленных строительных интернет-порталов или в специализированной литературе.

Инструкция по строительству парника из профильной трубы

Под парник из профильной трубы можно уложить легкий фундамент, который защитит от поступления холодного воздуха извне, или капитальный (заливается бетоном). Во втором случае предварительно делаются закладные с целью крепления в дальнейшем металлических стоек.

Профильная труба нарезается отрезками размерностью, соответствующей конструкции. Для арочного парника понадобятся дуги. Если же речь идет о профильных трубах, согнуть их в дугу можно с помощью бетонного кольца.

Как можно согнуть трубу в дугу с помощью самодельного трубогиба вы можете посмотреть на данном видео:

ВНИМАНИЕ! Конструкцию можно усилить, приварив поперечную планку из профиля в верхней части дуги.

Из профиля нарезается нужное количество вертикальных стоек длиной в 65 сантиметров. На них будут фиксироваться дуги.

ВАЖНО! Если хотите установить разборной парник, то в месте соединения дуг и стоек используйте болты. В противном случае выбрать нужно сварку.

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам

После закрепления дуг в стойках нужно изготовить из профиля двери и окна теплицы по предварительно снятым размерам.

Коробки соединяются в единое целое с каркасом с помощью сварочного аппарата или болтов и гаек в случае если вы собираетесь разбирать свой парник на зиму.

Посмотреть другие парники которые Вы также сможете собрать или сделать своими руками можно здесь: Из пластиковых бутылок, Из ПВХ, Из дуг, Из поликарбоната, Из оконных рам, Для рассады, Для огурцов, Под пленку, На дачу, Для перца , Зимний парник, Прекрасная дача, Урожай удачный, Подснежник, Улитка, Даяс

ВНИМАНИЕ! После завершения сварочных работ швы обработать грунтовкой, можно значительно повысить надежность соединения.

Как видите, имея элементарные навыки работы со сварочным аппаратом и болгаркой, можно соорудить парник или теплицу из профильной трубы своими руками. Времени и сил это потребует немало, но все компенсируют хорошие урожаи, выращенные в комфортных тепличных условиях.

Достоинства и недостатки

Профильными называют трубы, у которых сечение не круглое, а другой формы, бывают овальное, квадратное и прямоугольное. Их очень удобно использовать в строительстве. Самыми востребованными оказываются трубы с квадратным и прямоугольным сечением, именно из них часто делают каркасы парников и теплиц. Производятся они из стали: чаще углеродистой или легированной, реже из нержавеющей.

Профильная труба по форме похожа на деревянный брусок, но в строительных конструкциях она намного выгоднее – легкая, прочная, защищенная от коррозии. Теплицы из профильной трубы, да еще выполненные своими руками, оказываются намного дешевле, чем заводские, купленные в магазине. Кроме экономности они имеют еще ряд преимуществ.

Прямоугольная (или квадратная) геометрия сечения обуславливает интересный эффект: при небольшом весе профтрубы обеспечивают желаемую прочность каркаса для парников и теплиц. Достаточная жесткость конструкции достигается благодаря четырем ребрам трубы. Большая площадь соприкосновения соединительных узлов еще добавляет прочности всей конструкции. Детали каркаса парника могут соединяться при помощи сварки, саморезов, винтов, хомутов, возможность комбинации этих методов при возведении теплицы своими руками тоже преимущество. Профтрубы продаются с антикоррозийным покрытием, что очень удобно: уже не нужно думать самому, как обеспечить защиту каркаса (обработать придется только места срезов).

Каркас из профильных труб обладает неоспоримыми достоинствами:

его просто монтировать и демонтировать;
конструкция имеет большую прочность при небольшом весе;
детали универсальны, легки в погрузке и транспортировке;
он не боится больших физических и механических нагрузок.

Малый вес из преимущества легко может превратиться в недостаток, если на местности с сильными ветрами не установить теплицу на прочный фундамент.

Теплица из профильной трубы 20х20. Особенности изготовления теплицы из профильной трубы

Существует немало разновидностей теплиц. Одни производятся из дерева, другие – из поликарбоната и так далее. Особого внимания заслуживают конструкции, создаваемые из металлического профиля (труб). Именно такой материал способен прослужить длительное время, выдерживая сильные разрушительные воздействия.

Особенности и виды

Большинство рекомендаций, которые можно найти в интернете, рассчитаны на применение стандартных трубчатых конструкций. Профильная труба может иметь либо прямоугольную, либо квадратную форму.

Самодельные парники обычно выполняются в одном из трех вариантов:

пристраиваемые к домам (кровля может односкатной или овальной, без выраженной симметрии);
обособленные арочные постройки;
теплицы «домиком», оснащенные двускатной кровлей.

Типичная величина составных частей определяет самые распространенные габариты построек: 3, 4, 6 или 12 м по длине, от 2 до 6 м по ширине. Самые удобные габариты для пары параллельных грядок – 3х6 м, для трех грядок – 3-12х4-6 м.

Плюсы и минусы

Теплица из профтрубы имеет пять сильных сторон:

конструкция долго служит;
блоки закрепляются довольно просто;
сборка отличается легкостью и удобством;
постройку можно выполнить в любой понравившейся конфигурации;
наносимые покрытия очень разнообразны.

Что касается недостатков, то согнуть профиль довольно сложно. Решение проблемы таково: сгибают одну из труб, наполненную песком, старясь придать ей максимально точную форму, и применяют ее как шаблон.

Выбор профиля и формы конструкции

При изготовлении квадратной или прямоугольной трубы могут использоваться:

горячая деформация;
холодная деформация;
электросварка;
электросварка в сочетании с холодной деформацией.

Чтобы изготовить арки, вам потребуется профильная труба 20х40 (по 10 штук), приблизительной длины 580 см. Есть два варианта: или сразу запросить нарезку до нужной величины, или купить обычные модели размером 6 м. Для арочных сооружений стоит брать материал сечением 4х2. Перемычки строятся из металла 2х2 (длиной 67 см).

Официальные требования к профильной трубе установлены ГОСТ 8639-82 и 8645-68. Существуют варианты на основе различных металлов, чаще всего строители отдают предпочтение стали с внешним антикоррозийным слоем. Оптимальное упрочнение достигается за счет четырех ребер жесткости, которые принимают максимальную часть нагрузки.

Оцинкованная профильная труба должна иметь специальный слой и внутри, и снаружи. Отличить качественный материал несложно – он должен быть довольно легким. Сделанный из него каркас не составляет труда переместить в другое место либо перевезти на машине. Благодаря солидному защитному покрытию риск коррозии оказывается минимален.

Если нужна гарантия повышенной механической устойчивости конструкции, берут профильную оцинкованную трубу с дополнительным усилением. Такой материал спокойно переносит давление до 90 кг на 1 кв. м. Согласно положениям ГОСТ, подобные конструкции могут служить до 20 или даже до 30 лет. Даже если оцинкованный слой подвергнется сгибанию, на нем появятся вмятины и другие дефекты, но покрытие почти наверняка останется целостным на долгое время.

Определяемся с материалом

Так как каркас теплицы решено собирать из профильной трубы, то в первую очередь надо понимать, что сооружение должно быть прочным. Поэтому в качестве основных несущих элементов используют профиль сечением 40х20 или 40х40 мм с толщиною стенки 2 мм. Крепежные элементы – продольные профили, основная работа которых удерживать несущие конструкции в одном положении, можно изготавливать из профильной трубы меньшего сечения или такого же, с толщиною стенки 1,0-1,5 мм.

Варьируя параметрами трубы, можно неплохо сэкономить, особенно, если конструкция теплицы большая. Но учитывается фактор снеговой нагрузки. Если данный параметр в регионе строительства теплицы значительный, то не стоит экономить на материале.

О длине трубы, равной 6,05 м. Если точно провести расчеты строения, для этого нужны чертежи, набросанные своими руками, то можно снизить объем отходов профильного металла

Особенно это важно, когда сооружается теплица арочной формы. Можно рассчитать конструкцию таким образом, чтобы из одной трубы сделать цельную ферму без подрезов и добавлений

Важный момент, потому что от него зависят размеры теплицы, именно ширина и высота. Здесь соответствие обратно пропорциональное: увеличивается высота – уменьшается ширина, и наоборот.

Соответствие ширины и высоты теплицы арочного типа

Следующий момент, касающийся листов поликарбоната, точнее, их длины, равной 6 или 12 м. Арка каркаса – полукруг, соответственно длина должна равняться длине поликарбонатных листов или быть чуть меньше. Увеличивать не стоит, потому что из цельного листа вырезать кусок – значит, испортить лист.

К примеру, теплица высотою 2 м. Длина арки – половина длины окружности, у которой радиус равен 2 м. Рассчитываем длину окружности: L=2πR=2х3,14х2=12,56 м. Делим полученный размер пополам, получаем – 6,28 м. Одного листа длиною 6 м не хватит, чтобы закрыть собой проем. Остается зазор, равный 28 см. Его придется закрывать дополнительным куском, что плохо в плане уменьшения отходов, плюс – появляется стык, которого лучше в тепличной конструкции избегать.

Поэтому ведем расчеты дальше, к примеру, высота – 1,9 м. Проводим те же выкладки: 1,9х3,14=5,966 м, почти 6 м с небольшим подрезом и минимумом отходов. Ширина такой теплицы – 3,8 м, поместиться 4 полноценные грядки.

Касаемо длины теплицы, то здесь ограничений нет. Все зависит от участка под постройку. Количество ферм, именно данный показатель определяет длину, выбирается из расчета 1 м между арками. Размер определяется шириною поликарбонатного листа, равного 2,1 м. Под него надо установить три фермы: две по краям, одну посередине. Соседние листы должны стыковаться внахлест на арке из профильной трубы. Размер нахлеста – по 5-10 см с каждого листа. То есть, ширина листа – 1 м между арками (между тремя – 2 м), плюс нахлест.

Оптимальное расстояние между фермами – 1 м

Обязательно посмотрите видео:

Поэтапное выполнение строительных работ

Строительные работы следует начинать с подготовки материала. Для начала весь профиль нарезается согласно составленным чертежам. Это позволит упростить сборку и выполнить все работы быстрее.

Монтаж каркаса стоит выполнять в соответствие со следующим алгоритмом:

Начинать следует со сборки торцевой части на земле.
Профиль закрепляется саморезами, а для большей прочности рекомендуется загибать его во внутреннюю часть.
При сборке торца следует сразу же прикрепить дверь на специальные петли. По этому же принципу монтируется второй торец.
После того как торцы собраны, можно приступать к монтажу основания теплицы. Именно на него будут в дальнейшем крепиться элементы крыши.
