Расчет конька двухскатной крыши

На какой угол для двухскатной крыши приходится оптимальная высота конька

В отличие от процесса проектирования, при непосредственном строительстве достаточно сложно работать с угловыми величинами. Чтобы непосредственно определить и точно выставить угол наклона ската, потребуется точная измерительная техника. Вместо угла наклона стропильных балок проще использовать линейные величины, например, длину стропил, размер пролета или высоту конька. Искомый угол наклона в таком случае легко рассчитать по тригонометрическим формулам, измерив высоту конька и расстояние между опорами стропил на мауэрлате.

Климатические и технологические ограничения на высоту конька двухскатной крыши

Для местности, где главным фактором является открытое пространство, соответственно, сильные ветровые нагрузки, высоту конька чаще всего рассчитывают, исходя из рекомендаций производителя кровельного материала.

В таких условиях основным фактором, определяющим устойчивость двухскатной крыши, является ветровая нагрузка. Дождевая вода и мокрый снег не представляют особой угрозы из-за сметающего эффекта горизонтальных воздушных потоков, поэтому в увеличении угла наклона кровельной конструкции нет необходимости. Мало того, при значительной высоте конька резко увеличивается парусность двухскатной крыши и давление на стены здания.

Уменьшать высоту коньковой балки до минимума специалисты не рекомендуют. Во-первых, это значительно снижает теплоизоляционные качества двухскатной крыши и уменьшает объем полезного пространства на чердаке.

Во-вторых, крышу с уменьшенной высотой конька воздушные потоки уже не придавливают к коробке здания, а стремятся опрокинуть или оторвать от опорной поверхности. Такая ситуация значительно хуже ситуации с парусностью, так как двухскатная кровля не рассчитана на избыточное внутреннее давление. В третьих, отдельные виды кровельного материала нельзя укладывать на скатах кровли с предельно малой высотой конька. Если возникает такая ситуация, то лучше обратиться за консультацией к специалистам по конкретному виду кровельного материала, которые помогут рассчитать запас прочности и способ укладки.

Если на местности фиксируется большое количество осадков в виде мокрого снега, высоту подъема конька двухскатной крыши и, соответственно, крутизну скатов рассчитывают по следующей схеме:

Определяется максимальное количество мокрого снега, выпадавшего в данной местности в течение последних десятков лет;
Исходя из будущих размеров коробки дома и финансовых возможностей, определяют максимальный размер стропил и несущую способность каркаса кровли при установленной толщине снежного покрова. Количество стропил, высота подъема и шаг рассчитываются на основании методики, изложенной в СНиП 2.01.85 «Нагрузки и воздействия» ;

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

  1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
  2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

ВАЖНО! В любой из перечисленных разновидностей крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника. Это позволит определить искомые значения.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

  1. В конструкции можно найти прямоугольный треугольник.
  2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
  3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Тип системы

Расчет длины стропил двускатной крыши также будет зависеть и от используемой системы. Тут специалисты выделяют следующие две основные разновидности:

  1. Висячая система. Это самый простой вариант. В этом случае стропильные ноги упираются только в мауэрлат. Верхняя их часть просто соединяется между собой. Такую систему используют в том случае, если ширина дома небольшая. При этом длина стропил не должна превышать шести метров. Висячий вариант нежелательно использовать при ассиметричной двускатной крыше.
  2. Наслонная система – это более прочная стропильная система. Его применяют в том случае, если посередине дома проходит осевая несущая стена. В этом случае устанавливаются опоры и коньковый прогон, на который и крепится верхняя часть стропильных ног.

Можно использовать и комбинированный вариант. Его часто применяют при возведении домов со сложной геометрией. Тут рассчитать длину стропил и другие параметры системы будет сложнее. Если у вас именно этот вариант, то лучше доверить все вычислить специалисту. В этом случае будет меньше ошибок, а значит и кровля прослужит дольше и не доставит вам проблем во время эксплуатации.

Калькулятор кровли и расчеты в онлайн

Если у вас нет времени, или же вы теряетесь в сложных расчетах, когда начинаете выполнять их вручную, то лучше их произвести в специальных программах. Они помогают определить все необходимые размеры и произвести легкие, и даже сложные кровельные расчеты в режиме онлайн при помощи специальных калькуляторов.

Некоторые электронные калькуляторы требуют скачивания на компьютер, некоторыми можно пользоваться в режиме онлайн, но это касается тех калькуляторов, которые выполняют наиболее простые расчеты.

Обратите внимание, что программы, выполняющие сложные кровельные и прочие строительные расчеты, являются платными

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

  1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
  2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

ВАЖНО!

В любой из перечисленных разновидностей крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника. Это позволит определить искомые значения.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

  1. В конструкции можно найти прямоугольный треугольник.
  2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
  3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Как определяется высота конька

Если выбор типа кровельного покрытия уже сделан, то для определения высоты конька потребуется сделать расчет или оценку устойчивости кровли к воздействию погодных факторов в данном климатическом поясе.

Принимаем в расчет рекомендации строительной метеорологии

Возможно, вам не придется самостоятельно проверять устойчивость стропильного каркаса при различной высоте конька, это удел профессиональных проектировщиков. Но нужно знать, что расчет выполняется, исходя из статистики метеорологической службы по трем определяющим факторам:

  • Преимущественному направлению и средней скорости ветра у поверхности земли и на высоте 7-10м;
  • Средней и максимальной толщине снежного покрова в данной местности за последние 70 лет;
  • Среднесуточная, максимальная плюсовая и минусовая температура на местности.

Климатические рекомендации, помогающие правильно выполнить проверочный расчет, приведены в строительных нормах СНиПе 23.01.99.

Для расчета потребуются табличные данные из свода правил СП 20-13330-2011, согласно которому территория страны разбита на восемь зон, с примерно равным количеством снега, выпадающего максимально в течение контрольного периода зимы. К первому поясу относят снеговую нагрузку в 80 кг/м2, для последнего, восьмого пояса количество снега на одном квадрате может достигать 560-600 кг.

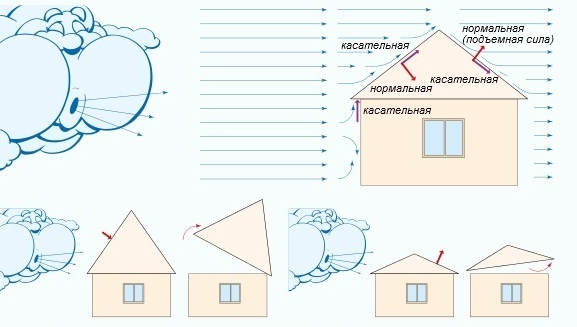

Если сравнивать давление снега на крышу и динамическое давление ветра, то становится ясным, что расчет высоты конька и угла наклона двухскатной крыши должен проводиться в первую очередь по снеговой нагрузке. Для снежных районов высоту конька выбирают так, чтобы угол наклона двухскатной кровли находился в пределах 30-60о. При больших углах давление снега можно не учитывать.

Но это не значит, что динамический напор ветра можно вообще не принимать в расчет. Например, рассмотрим систему фронтонов двухскатной крыши. При высоте конька в 3 м и ширине основания в 6 м площадь поверхности одного фронтона составляет 9 м2. По расчету, при скорости ветра в 10-12м/с на фронтон крыши будет воздействовать горизонтально приложенная сила в 200 кг. Это значит, что даже при небольшой высоте конька у стропильной системы есть шанс быть сложенной, как карточный домик, если в расчете каркаса не предусмотрена установка подкосов и ветровых досок.

Геометрия конька двухскатной крыши

Зачастую у всех, кто впервые соприкасается с темой расчета двухскатной крыши, возникает закономерный вопрос, – зачем нужно выполнять расчет высоты конька, если основные характеристики определяются углом наклона скатов?

По сути, угол наклона используется преимущественно для того, чтобы принять в расчет внешние климатические факторы, а высота конька является сугубо конструкционной величиной. От выбранной высоты конька определяются длина стропил и длина распорок и стоек, удерживающих коньковую балку.

Для выполнения расчета высоты конька используют два способа:

  • С помощью тригонометрических функций;
  • Табличный способ, по заранее рассчитанным длинам стропил и основания.

Если двухскатная крыша выполнена по симметричной схеме, то для расчета достаточно знать длину заложения или половину основания крыши и угол наклона. Далее по тангенсу определяем высоту конька, как на схеме.

Понятно, что тригонометрические функции очень неудобны и, главное, не наглядны для практической работы. Поэтому в строительных справочных таблицах можно увидеть обозначение угла наклона, как 5:10

Неважно, сколько это градусов, для расчета мастеру достаточно знать, что 5 – это высота конька, а 10 — длина заложения

Кроме того, опроеделить высоту конька можно графическим или практическим методом. В первом случае используются чертежи или точные эскизы конструкции будущего стропильного двухскатного каркаса. Для строительных расчетов иногда достаточно просто измерить линейкой и пересчитать значения в масштабе чертежа. Несмотря на внешнюю примитивность, это наиболее надежный и проверенный способ расчета. Во втором случае приходится забираться на крышу с рулеткой и отвесом и измерять высоту конька на практике.

К примеру, при сборке двухскатного каркаса необходимо точно вырезать длину стропила и выполнить запил под опорные площадки на коньковой балке и на мауэрлат. На практике данные теоретического расчета длины используют только как справочные. Чтобы выполнить запил, мастер поднимается на крышу, измеряет отвесом и рулеткой высоту конька и длину основания, и только после этого выполняет расчет места запила.

Ширина. От основания вычисляется ширина кровли:

  • Монтаж конструкции на большие балки позволяет сформировать необходимый свес, это в свою очередь определяет габариты.
  • Монтаж системы на мауэрлат высчитывается сложением проекций свеса и ширины коробки.

Монтаж материалов на мауэрлат также должен проводиться по предварительным расчетамИсточник builderclub.com

Мауэрлатом выступает венец, который делается из прочного бревна или широкого бруса. Карнизные свесы могут делаться из стропильных ног, также для этого может использоваться кирпичный выступ. Ширина свеса вычисляется из выбранного типа кровельного материала и стен. Для шифера свес до 10 см, керамической черепицы до 60 см, профлиста до 50 см, битумной черепицы до 40 см. при увеличении свеса требуется его усиление, например, опорными столбами или подкосами.

Определение уклона. Расчет размера крыши двускатной осуществляется с определением угла наклона скатов, который может составлять 10-60 градусов. В основном используют равное значение для обеих сторон. Эффекта симметрии добиваются благодаря созданию разноразмерных скатов.

При определении крутизны скатов учитывают следующие факторы:

  • Покрытие, свес и обрешетка. Тип кровли влияет на выбор технологии сборки и обустройства основы.
  • Вес кровли и пирога. Покрытие дает нагрузку на основание, чем больше уклон, тем меньше нагрузка на перекрытие.
  • Климатические условия региона. Крутые крыши быстро отводят воду и снег, но они подвергаются действию ветра.

Рассчитывая крутизну скатов, берут во внимание будущий «пирог» покрова крышиИсточник goldkryshi.ru

Эти факторы имеют большое значение на выбор угла наклона, и они учитываются при проведении всех расчетов.

Высота конька. Чердак в основном используется для обслуживания крыши. По требованиям безопасности от перекрытия до вершины должно быть не меньше 1,6 м. При такой высоте удобно проводить осмотр кровли и она полностью соответствует противопожарным требованиям.

Расчет расходных материалов. Особенности возведения подобной крыши накладывает некоторые коррективы на первоначальный расчет требуемых материалов.

При возведении кровли первоначальный расчет материалов может потребовать коррективовИсточник yandex.ru

Однако в предварительной смете надо учитывать следующие материалы для:

  • мауэрлата и лежня – пиломатериал сечением 100х150-200х200 мм, дополнительный запас 5%;
  • стропилин – пиломатериалы 25х150-100х150 мм, запас до 20%;
  • опоры, затяжки, подкосы – бруски или доски 50х100-100х100 мм, запас до 10%;
  • обрешетка – зависит от покрытия, может быть сплошной или разреженной;
  • гидроизоляция – в рулонах, метраж определяется исходя из крутизны и типа кровли;
  • кровельное покрытие – учитывается площадь скатов;
  • обшивка свесов и фронтонов;
  • расходный материал (саморезы, анкеры, уголки, шпильки, гвозди и так далее).

дополнительно необходимо наличие некоторых фасонных элементов, при помощи которых делаются сквозные проходы через крышу. Для теплого типа кровли дополнительно учитывается тепло- и пароизоляция, контробрещетка и внутренняя обшивка.

Видео описание

Пример расчета материалов для крыши на онлайн-калькуляторе в видео:

Специалисты для проведения таких операций используют формулы расчета двускатной крыши. В других случаях применяют специальные онлайн калькуляторы

Однако в независимости от выбранного варианта очень важно работать с мастером в данной сфере. В процессе проведения расчетов требуется помнить о многих важных нюансах, которые могут иметь большое значение на конечный результат

Допущенная одна ошибка в расчетах может привести к серьезным проблемам. В лучшем случае придется просто докупить материал, в худшем – потребуется перестройка конструкции. Иногда допущенные ошибки ведут к тому, что уже в скором времени может потребоваться капитальный ремонт всей крыши и замена подкровельных материалов.

Допущенные ошибки при расчете и возведении крыши впоследствии могут обойтись дорогоИсточник pinterest.com

Заключение

Рассчитать двускатную кровлю с необходимым количеством материалов и конструкцией самостоятельно невозможно. Используя онлайн-калькуляторы можно примерно узнать все необходимые параметры. Однако точные данные смогут предоставить только специалисты. Работа с мастером позволит добиться лучшего результата, безопасной кровли, которая прослужит много лет. Лучше заранее договориться с мастером и вместе провести все расчеты, указать те параметры, которые вы хотите и озвучить свое виденье будущей кровли. Немаловажными будут советы специалиста, который предложит самый оптимальный и выгодный вариант.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

  • В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
  • Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
  • В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

  • H – высота конька;
  • L – ширина половины дома;
  • α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Три основных фактора, влияющих на кровельный уклон

У строителей принято эту величину (угол, под которым скат крыши расположен относительно горизонта) измерять в градусах или в процентах. Для получения точного результата пользуются геодезическим инструментом. Чтобы было ясно, то 0 градусов соответствует абсолютно плоской крыше, а большие значения угла – остроугольной кровле. Для скатных крыш он как правило колеблется в пределах от 11 до 45 . При строительстве надо просчитать, каким должен быть этот угол

А для этого необходимо обратить внимание на следующие вещи

Ветровые нагрузки

Если в вашей местности преобладают сильные ветра, то не стоит задумываться о проекте с острой крышей. Из-за высокой парусности кровли с большим уклоном она больше подвержена разрушающему воздействию ветра. В этом случае лучше сделать крышу более пологую (чем меньше будет наклон ската, тем безопаснее), а стропила под нее соорудить прочные, усиленного типа. Хоть и значительно дороже обойдется строительство, зато крыша будет значительно лучше защищена от ветра.

Однако при строительстве крыши дома следует учитывать не только силу ветра, но и его направление. Так, для металлочерепицы желательно, чтобы ветер дул прямо в плоскость листов. Если же его порывы зайдут с торцов, то листы кровли будут с большей вероятностью гнуться и отрываться. Поэтому в зависимости от преобладающего направления ветра необходимо соответствующим образом поворачивать скаты крыши.

Количество осадков и снеговые нагрузки

Если вы проживаете в такой климатической где снежный покров зимой бывает достаточно солидным, то крышу делают с минимальным уклоном кровли 45 градусов (можно и больше, но не менее). Это необходимо для соскальзывания снега вниз, иначе он слежится на кровле, образуя слишком большой слой, способный продавить покрытие.

А вот если кровля имеет достаточный угол (около 45 градусов), можно и об усилении стропил не беспокоиться. Как, впрочем, и о системе задержания снега. Однако ветровые нагрузки для такой крыши усиливаются. Поэтому окончательный выбор делают, учитывая все климатические условия.

Надо заметить, что не только снег, но и дождь, и град, и палящие солнечные лучи периодически будут испытывать вашу крышу на прочность. Если местность солнечная, а дождей в году выпадает немного, то можно ограничится и плоской крышей с уклоном, близким к минимуму.

Материал кровельного покрытия

Материал, которым кроют крыши, может быть гладким или шершавым. В последнем случае вода стекать с крыши будет хуже, задерживаясь на ее поверхности (как и снег). А вот с гладенького покрытия вся влага стечет моментально. Существуют и другие конструкционные параметры от которых зависит минимальный и максимальный уклон.

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%

Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия»

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ!
Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Ветровая нагрузка

Высота конька двухскатной крыши

Как рассчитать высоту конька двухскатной крыши и не наделать ошибок? Выше указан самый простой способ определить высоту крыши для двускатной ее разновидности. Используется для этого математическая формула. Но существует еще один способ расчета – графический. Изначально делается чертеж на бумаге, после чего измеряются полученные величины.

Принцип такого метода – перенести в точном пропорциональном соотношении в меньшем масштабе реальные параметры конструкции крыши.

Несмотря на то, что способ считают не таким точным, как математический, многим он удобен и также позволяет узнать необходимые результаты.

Алгоритм действий такой:

  1. Чертится равнобедренный треугольник и проводится меридиану – это и будет высота конька.
  2. Чертить треугольник необходимо, отталкиваясь от выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его месторасположения.
  3. Для того чтобы начертить точно угол наклона крыши, следует воспользоваться транспортиром.
  4. После того, как треугольник будет начерчен, проводиться измерение получившейся меридианы, т.е. высоты конька.

Такой способ особенно удобен для тех, кто собирается оборудовать чердак под помещение жилого типа. В этой ситуации есть возможность наглядно определить и обозначить все необходимые параметры.

Высота двухскатной крыши

Ширина. От основания вычисляется ширина кровли:

  • Монтаж конструкции на большие балки позволяет сформировать необходимый свес, это в свою очередь определяет габариты.
  • Монтаж системы на мауэрлат высчитывается сложением проекций свеса и ширины коробки.

Монтаж материалов на мауэрлат также должен проводиться по предварительным расчетам Источник builderclub.com Мауэрлатом выступает венец, который делается из прочного бревна или широкого бруса. Карнизные свесы могут делаться из стропильных ног, также для этого может использоваться кирпичный выступ. Ширина свеса вычисляется из выбранного типа кровельного материала и стен. Для шифера свес до 10 см, керамической черепицы до 60 см, профлиста до 50 см, битумной черепицы до 40 см. при увеличении свеса требуется его усиление, например, опорными столбами или подкосами.

Определение уклона. Расчет размера крыши двускатной осуществляется с определением угла наклона скатов, который может составлять 10-60 градусов. В основном используют равное значение для обеих сторон. Эффекта симметрии добиваются благодаря созданию разноразмерных скатов.

При определении крутизны скатов учитывают следующие факторы:

  • Покрытие, свес и обрешетка. Тип кровли влияет на выбор технологии сборки и обустройства основы.
  • Вес кровли и пирога. Покрытие дает нагрузку на основание, чем больше уклон, тем меньше нагрузка на перекрытие.
  • Климатические условия региона. Крутые крыши быстро отводят воду и снег, но они подвергаются действию ветра.

Рассчитывая крутизну скатов, берут во внимание будущий «пирог» покрова крыши Источник goldkryshi.ru

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные

Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки

Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала

Наименование кровельного материалаМинимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин6­°
Цементно-песчаная и керамическая черепица10°
Гибкая битумная черепица12°
Металлочерепица
Асбо-цементные или сланцевые плиты27°
Стальные оцинкованные, медные, цинк-титановые листы17°
Профнастил

Минимальные углы прописаны в ГОСТе (смотрите таблицу выше), но часто производители дают свои рекомендации, так что желательно определиться с конкретной маркой еще на стадии проектирования.

Чаще угол ската крыши часто определяют исходя из того, как сделаны они у соседей. С практической точки зрения это правильно — условия у близлежащих домов аналогичны, и, если соседские крыши стоят хорошо, не текут, можно взять за основу их параметры. Если же по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, можно начать расчеты со средних значений. Они приведены в следующей таблице.

Тип кровлеьного материалаРекомендуемый угол наклона минимальный/максимальныйКакой наклон ската делают чаще всего
Кровля из толя с посыпкой3°/30°4°-10°
Двухслойная толевая4°/50°6°-12°
Цинковая с двойными стоячими фальцами3°/90°5°-30°
Шпунтованная черепица с 4-мя желобками18°/50°22°-45°
Голландская черепица40°/60°45°
Обычная керамическая черепица20°/33°22°
Профнастил и металлочерепица18°/35°25°
Асбоцементный шифер5°/90°30°
Искусственный шифер20°/90°25°-45°
Солома или камыш45°/80°60°-70°

Как видите, в графе «как делают» в большинстве случаев есть солидный диапазон. Так что имеется возможность варьировать внешний вид здания даже с одинаковой крышей. Ведь кроме практической роли крыша еще и украшение. И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая. Сделать это проще в программах, дающих возможность отобразить объект в объемном изображении. Если воспользоваться этой методикой, то рассчитать угол наклона крыши в данном случае — выбрать его из определенного диапазона.

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Полезное видео

Видео-инструкция по пользованию калькулятором:

2017-02-10

Дачный эксперт

В статье пойдет речь о том, как рассчитать стропила на двухскатную крышу и вычислить различные нагрузки, приходящиеся на кровлю.

Крыша в здании предназначена для удержания внешних нагрузок и их перераспределения на несущие стены или опорные сооружения. К таким нагрузкам относится вес кровельного пирога, масса самой конструкции, вес снежного покрова и так далее.

Крыша располагается на стропильной системе. Так называется каркасная конструкция, на которую фиксируется кровля. Она принимает все внешние нагрузки, распределяя их по опорным сооружениям.

Стропильная система включает в себя следующие элементы:

  • Мауэрлат;Подкосы и раскосы;Боковые и коньковые прогоны;Стропильные ноги.

Стропильной фермой называется конструкция, включающая в себя все перечисленные элементы за исключением мауэрлата.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
