Подготовительные работы
Устройство канализационной системы представляет собой сложный механизм, который состоит из отдельных частей:
- Внутренняя канализация представлена системой труб внутри здания. Ее функция: выводить отработанные стоки от сантехники к наружной канализации.
- Наружная канализация – система труб, которые отводят стоки грязной воды от здания.
- Очистное или накопительное устройство, где стоковые воды подвергаются очистке или накапливаются для последующего вывоза.
Монтаж канализации начинается с разработки подробной схемы. Она поможет разобраться с тем, какие материалы покупать и какой объем работ требуется сделать.
Схема канализации на даче отражает:
- Домашние источники сточных вод. Сюда относятся ванна, душевая кабинка, баня, мойка.
- Метод подключения и укладки труб внутри здания: спрятанные в стене или под обшивкой, выведенные наружу.
- Место в доме, где канализация выводится на улицу;
- Траекторию проведения системы наружной канализации;
- Место установки сточного коллектора. Минимальное расстояние от дома – 5 метров, от источника естественного водоснабжения – 30 м, от деревьев и кустов – 3 м;
- Тип коллектора (биоочистительная станция, сливная яма, септик).
Схема канализации на даче
Составляя схему, следует принимать во внимание ряд факторов, которые влияют на тип и устройство канализации:
- глубина залегания грунтовых вод;
- глубина, на которой замерзает земля в зимнее время;
- тип и состояние почвы;
- ландшафт около дома;
- водопровод на территории участка.
Чтобы получить информацию о грунте, изучите документы по геодезическим исследованиям. Если таковых нет, расспросите соседей или коренных жителей.
От данных, что вы получите, и от типа почвы зависит выбор коллектора. Если в ней преобладает песок, то земля легко пропускает стоки. Попадая в грунтовые воды, они загрязняют окружающую среду. Поэтому лучше использовать коллектор с дном.
Не подойдет выгребная яма без дна для почвы с высокой концентрацией глины. Горная порода плохо проводит влагу, что приводит к скорому заиливанию сточного коллектора.
Монтаж канализационных труб производится ниже уровня замерзания почвы. В противном случае они замерзнут и приведут к поломке стоковой системы.
При разработке схемы канализации учитывайте, чтобы водопровод не пересекся с канализационными трубами.
Устройство выгребной ямы
Перечень работ и сроки обустройства сливных ям зависят от их вида. Например, если нужно сделать простую канализацию на даче своими руками с использованием пластиковой емкости заводского производства, работу можно выполнить всего за 1 день. Когда запланировано возведение монолитного сооружения из бетонного раствора, на проведение монтажа потребуется минимум месяц.
Одновременно с его строительством, можно заниматься устройством траншеи с прокладкой трубопровода. Размер ямы должен соответствовать параметрам накопителя, но с каждой его стороны необходимо оставлять примерно 30 сантиметров на засыпку объекта. При определении объема емкости учитывают бытовые потребности людей, проживающих в доме.
Важно правильно подобрать устройство выгребной ямы, от этого много чего будет зависеть в будущем. Одним из методов обустройства выгребной ямы является создание накопителя из бетонных колец
Для использования резервуара в условиях дачи обычно бывает достаточно 2-3 изделий при условии, что его планируется заполнять на 1/2 или 1/3 объема, при этом уровень сточной жидкости не может подниматься выше места нахождения входного отверстия.
Для выемки грунта из котлована применяют специальную технику или пользуются лопатами и ведрами. После того, как в нем расчищена нижняя часть, ее усиливают дренажом из песка и гравия высотой 20 – 40 сантиметров.
Когда резервуар имеет небольшой вес, специалисты рекомендуют укладывать на дно бетонную плиту или заливать бетонную стяжку, к которой емкость прикрепляют анкерами и тем самым придают ей стабильное положение. С аналогичной целью во время засыпки грунтом готовой конструкции в него можно добавить сухой цемент, чтобы создать вокруг резервуара водонепроницаемое кольцо.
Конструкции, возводимые из колец, кирпича и шлакоблоков, непременно покрывают двумя гидроизоляционными слоями с наружной и внутренней стороны. Эти меры препятствуют попаданию содержимого накопителя в почву, где оно проникает в грунтовые воды.
Если слив канализации на даче производится в выгребную яму, обязателен монтаж вентиляционного стояка, который предназначается для отвода газов наружу. После завершения работ и подключения накопителя к канализационному трубопроводу осуществляют засыпку и приступают к оформлению горловины. Верхнее техническое отверстие надежно закрывают прочной крышкой.
Виды автономной канализации
Чтобы осознанно и правильно выбрать тип канализации для дачи, надо хотя-бы в общих чертах представлять себе достоинства и недостатки каждого из возможных вариантов. Их не так и много:
- Выгребная яма. Самый примитивный и далеко не самый лучший способ утилизации стоков. Начнем с того, что обеспечить полную герметичность очень сложно. Даже при качественной обработке какая-то часть стоков попадает в грунт. Если источник воды — колодец или скважина, то рано или поздно в них обнаружатся бактерии, которые живут в сточных ямах. Еще недостатки — это соответствующий запах, бороться с которым из-за негерметичности проблематично, и необходимость регулярной откачки. Поэтому такая канализация на даче строится все реже.
- Накопительная емкость. Суть этого вида канализации та же: стоки собираются в емкости, периодически откачиваются. Только эти емкости полностью герметичны, так как сделаны обычно из пластика. Недостаток — относительно высокая цена.
Канализация для дачи с накопительной емкостью
- Септики. Система из нескольких связанных между собой емкостей (две — три, реже больше). В первую попадают сточные воды, где отстаиваются, перерабатываются бактериями. Нерастворимые остатки оседают а дно, вода поднимается наверх. При очередном поступлении стоков, уровень поднимается, отстоявшаяся вода переливается в следующую емкость. Тут «живут» другие бактерии, которые завершают очистку (до 98%). Из второго отделения септика жидкость можно выводить для дальнейшей фильтрации в грунт. Она уже практически чистая. Конструкция простая, ломаться нечему. Недостаток — само устройство объемное, плюс необходимо поле фильтрации (куда будут отводится воды), раз в год-два очистка септика от нерастворимого осадка.
- ЛОС или АУ — локальные очистительные станции или автоматические установки. Принцип работы септика, но в более компактных размерах, с электронной начинкой для контроля. Этот тип канализации работает только при наличии электричества. Максимальный срок автономной работы — до 4-х часов. Малые размеры ЛОС накладывают ограничения на разовый сброс стоков: если вы спускаете ванну, в туалете смывать не стоит. И самый главный минус — цена.
Канализация для дачи из двухкамерного септика
Первые два варианта — это просто места для сбора нечистот, никакого очищения в них не происходит. Но разница между ними есть, и довольно существенная. Выгребная яма обычно делается только под уличный туалет, а вот в накопительную емкость уже отводят все стоки. То есть это — самая примитивная канализация, хоть и без очистки.
Вторые два варианта — это уже очистные сооружения, просто с разной степенью автоматизации. Как видите, идеального способа нет. Приходится выбирать между экологичностью и дешевизной. И тут кроме вас никто решить не может.
Как довести канализацию до септика
Если судить по нормативам, вести канализационную трубу до септика придется не менее 7-8 метров. Так что траншея будет длинной. Она должна идти с уклоном:
- диаметр трубы 100-110 мм, уклон 20 мм на погонный метр;
- 50 мм в диаметре — уклон 30 мм/м.
Обратите внимание, что изменять уровень наклона нежелательно ни в ту, ни в другую сторону. В сторону увеличения можно максимум на 5-6 мм
Почему нельзя больше? При большом уклоне вода будет сбегать очень быстро, а тяжелые включения двигаться намного меньше. В результате, вода уйдет, а твердые частицы останутся в трубе. Последствия вы себе представляете.
Второе важное условие — труба не должна промерзать. Решения два
Первое — закапывать ниже глубины промерзания, что с учетом уклона дает солидную глубину. Второе — закопать примерно на 60-80 см, а сверху утеплить.

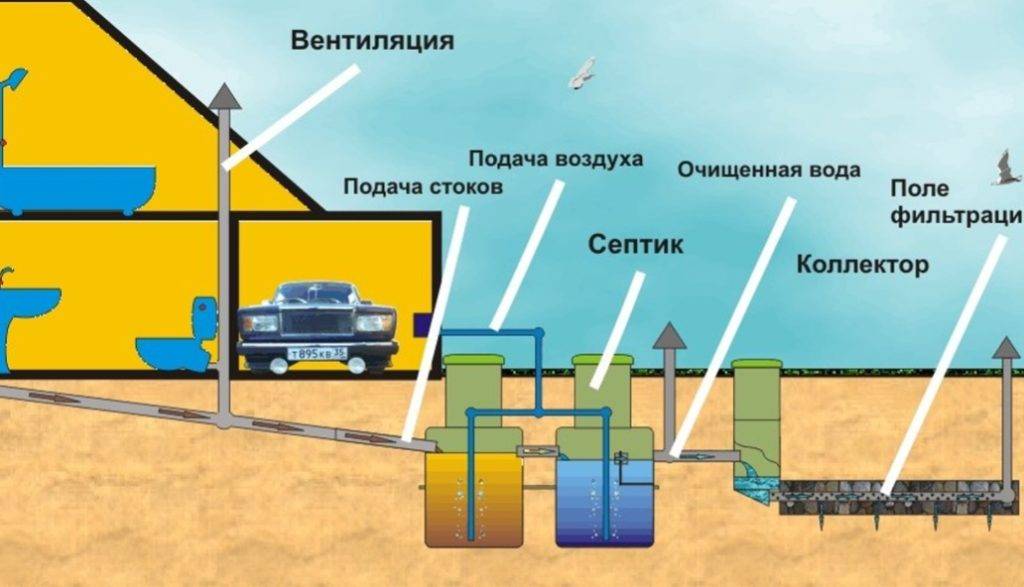

Схема дачной канализации с септиком
На какую глубину закапывать тубу
В реалии глубина, на которую вы будете закапывать канализационную трубу, идущую от дома зависит от расположения септика, а вернее, его входного отверстия. Сам септик надо устраивать так, чтобы на поверхности грунта была только крышка, а все «тело», включая горловину, находилось в земле. Закопав септик (или определившись с его типом и моделью), вы будете знать, куда надо довести трубу, также известен требуемый уклон. По этим данным можно рассчитать, на какой глубине надо делать выход из дома.
Это участок работ тоже имеет свои нюансы. Так траншею лучше копать сразу нужной глубины. Если придется подсыпать грунт, его надо очень хорошо утрамбовать — не просто набросать земли, пройтись трамбовкой до высокой плотности. Это необходимо, потому что просто уложенный грунт усядется, а с ним просядет труба. В месте просадки со временем образуется пробка. Даже если ее удастся пробить, периодически она там будет появляться снова.

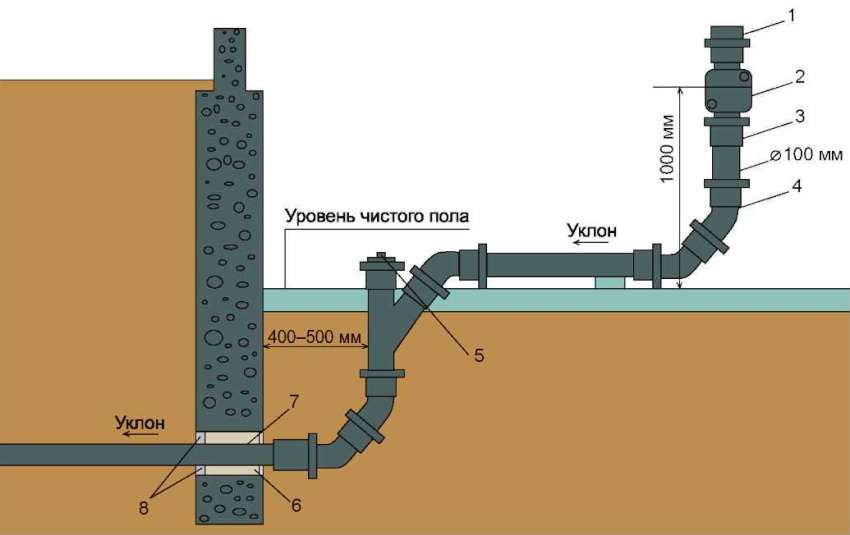

Подвести трубы надо правильно
Утепление
Еще один момент: уложенную и герметически соединенную трубу засыпают слоем песка толщиной около 15 см (столько должно быть над трубой), песок проливают, слегка трамбуют. На песок укладывают ЭППС толщиной не менее 5 см, в обе стороны от трубы он должен выходит на расстояние не менее 30 см. Второй вариант утепления канализационной трубы — тот же ЭППС, но в виде скорлупы подходящего размера.
Специальное утепление для труб — скорлупа
Другие утеплители использовать не рекомендуется. Минеральная вата при намокании теряет свои свойства — просто перестает работать. Пенопласт сминается под давлением. Если будете строить полноценную канализационную траншею со стенками и крышкой, то можно и его. Но если труба канализации укладывается в грунт, пенопласт может смяться. Второй момент — его любят грызть мыши (ЭППС — не любят).
Особенности разводки в многоэтажном доме
Количество стояков из-за наличия 2-го или 3-го этажей не увеличивается, но усложняется схема подключения, так как отводы присутствуют на всех этажах. Для многоэтажных домой существует свой «кодекс», изложенный в документах СНиП.
По правилам, функционально одинаковые помещения должны находится друг над другом. В основном это относится к санузлам, так как кухня в частном доме обычно одна
Длина стояков увеличивается и наличие фановой трубы становится обязательным. Она выводится над кровлей примерно на 1,2-1,5 м в высоту. Вместо фановой трубы иногда используют вакуумный клапан.
Защиту стояка в перекрытиях осуществляют с помощью компенсаторов, необходимых для подавления линейного расширения. Остальные принципы установки, а также подключения отводов сохраняются.
В одноэтажных коттеджах и дачных домах цоколь обычно используют в качестве погреба или кладовки. В многоэтажных домах в подвале нередко устраивают гаражи, бассейны, гостевые комнаты
Для подвалов и цокольных этажей, оборудованных туалетами, существуют свои правила. Если унитаз находится ниже уровня очистного сооружения, для перемещения сточных масс потребуется фекальный насос.
Система откачки дороже самотечной и является энергозависимой, что имеет свои минусы, особенно при частых перебоях электроснабжения.
Нормативные требования
Существует ряд нормативных требований, оговорённых СНиП, которые необходимо соблюдать при сооружении канализационной системы на даче:
- нельзя использовать трубы, изготовленные из разных материалов в одной системе трубопровода;
- необходимо обеспечить полную герметичность трубопровода (особенно тщательно нужно проверять места соединений);
- стык магистрали канализационной системы и основного стояка должен быть выполнен только косой крестовиной или тройником;
- при диаметре трубы 110 мм уклон должен составлять 0,2 см на 1 м погонный; при диаметре трубы 50 мм уклон должен составлять 0,3 см на 1 м погонный;
- необходимо обеспечить слив канализационных стоков самотёком – одно из требований к канализационной системе дачных домов безнапорность;
- подключение магистрали канализационной системы к основному стояку может быть только открытым, остальной трубопровод может быть смонтирован скрытым образом.

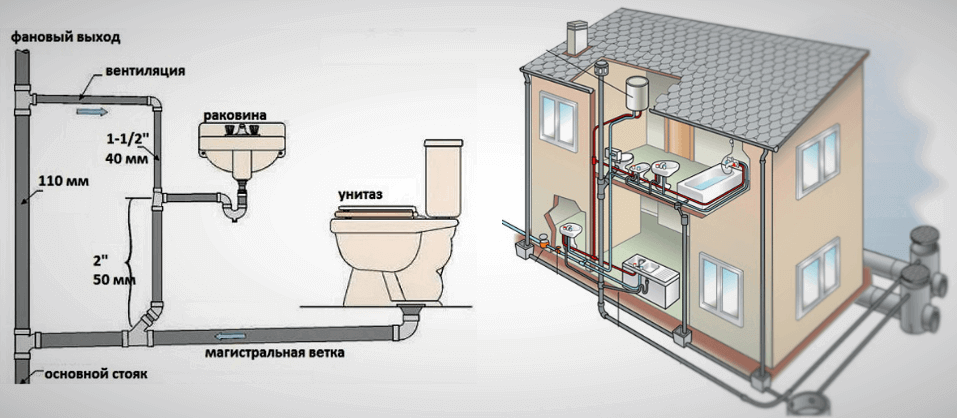

Внутренняя канализация на даче
Еще один важный момент дачной канализации – внутренняя система, состоящая из труб. Они прокладываются с 2 сантиметровым уклоном на каждый метр погонный. Вертикальный стояк лучше сделать как можно ближе к унитазу и вывести на крышу для отвода канализационного воздуха.
Вывести трубы из дома целесообразно ниже фундамента, но не ниже глубины грунтовых вод.
При этом в зонах с холодным климатом траншеи для труб делаются ниже уровня промерзания грунтов – 1,8 метра, соответственно в теплых – около 80 сантиметров. Этим рекомендациям иногда можно пренебречь, т.к. трубопровод безнапорный. В нём ничего не замёрзнет.
Принцип работы септика
Давайте вначале поймем, что такое септик и как он работает, а также рассмотрим его виды. Септик – это канализационное сооружение, обеспечивающее предельно возможную очистку сточных вод. Очистка осуществляется за счет разложения стоков на отдельные составляющие, не представляющие опасности для окружающей среды – воду и активный ил. Непосредственной переработкой отходов занимаются микроорганизмы, находящиеся внутри септика и использующие попадающие туда вещества в качестве пищи.
Существует два вида микроорганизмов – аэробные и анаэробные. Первые способны работать только в среде, насыщенной кислородом, в то время как анаэробные бактерии без проблем живут даже в герметичной емкости. Резервуар сам по себе всегда герметичен (это делается для предотвращения выхода канализационного запаха), поэтому при использовании аэробных бактерий приходится подавать кислород в собранный своими руками септик без откачки для дачи.
Все виды септиков без откачки для частного дома работают по одному принципу, включающему следующие этапы:
- Накопление сточных вод и их разделение на разлагаемые вещества и компоненты, не подлежащие биологическому разложению;
- Переработка стоков микроорганизмами, в результате которой остается лишь ил и вода;
- Продолжение очистки стоков, в результате которой весь ил оседает на дне устройства;
- Вывод очищенных сточных вод за пределы канализационной системы.
Само собой, весь рабочий процесс происходит не моментально – на полноценную переработку стоков уходит немало времени. Сточные воды по мере очистки переливаются из одного отсека в другой, что осуществляется за счет переливных отверстий или специальных трубок. Отделенная жидкость, пройдя через все уровни септика, отправляется в грунт.
После переработки в септике остается осадок в виде ила, который может называться активным или нейтральным. Оба варианта названия считаются правильными – главное, что полученная масса совершенно безопасна для окружающей среды. К тому же, такой ил можно в дальнейшем использовать в качестве удобрения.
Активность ила обуславливается за счет того, что в нем постоянно находятся бактерии, которые перерабатывают содержащиеся в нем вредные частицы. Для бактерий такая среда является нормальным обиталищем, подходящим для проживания и размножения. Данная особенность позволяет обойтись без регулярной подачи микроорганизмов в септик.
Впрочем, самостоятельное размножение бактерий вполне может достичь отрицательных величин. Все дело в том, что микроорганизмы, предназначенные для попадания в септик, совершенно неспособны сопротивляться воздействию большинства агрессивных веществ, в т.ч. хлору, антибиотикам, различным техническим маслам и растворителям.
Кроме того, бактерии могут погибнуть и по другим причинам, так или иначе связанным с неправильной эксплуатацией септика. Одной из таких причин являются ошибки, допущенные при консервации оборудования перед зимним периодом. Главная ошибка заключается в полном опустошении устройства на зиму – в таком случае оставшимся в отсеках бактериям попросту нечем питаться, и они погибают.
При условии правильной эксплуатации и грамотного монтажа септик сможет корректно выполнять свои функции. Хорошее утепление не защитит стоки от замерзания полностью, но даже при частичном замерзании септик не будет всплывать или трескаться
Именно поэтому важно уделять внимание вопросам монтажа и использования подобного оборудования, причем делать это нужно еще перед тем, как сделать своими руками септик без откачки
Вода, которая остается в процессе переработки стоков, не подходит для бытовых нужд, поскольку степень ее очистки не настолько высока. Впрочем, собирать ее все равно стоит – полностью очищенные сточные воды вполне можно использовать в качестве технической воды, например, для полива участка. Если же необходимости в воде нет, ее можно просто убрать, используя фильтрационный колодец или фильтрационное поле, откуда очищенная жидкость будет попадать в грунт.
Оседающий на дне оборудования ил самостоятельно никуда не выводится. В результате внутренний объем резервуара постепенно уменьшается и в определенный момент доходит до критического значения. Для очистки септика используется специальный насос. Важный момент – откачивать стоки из септика приходится на порядок реже, чем из выгребной ямы. Кроме того, в процессе отсутствуют неприятные запахи, поскольку нейтральный ил их не имеет.
Септик без откачки
Это простой вариант канализационной системы, он состоит из нескольких отстойников. Самым большим делают первый резервуар, следующие имеют меньшие размеры.
Если септик трехкамерный, то 2 первых отсека должны быть герметичными. В последней камере делают отверстия в стенах или на дно насыпают фильтрующие материалы. Через них очищенная вода уходит в землю.
Септик без откачки на даче состоит из 2-х или 3-х соединённых между собой ёмкостей.
Определение размера
Размер септика можно определить по формуле: V=n*Q*3/1000, где количество жильцов определяется буквой n, V – общий объем резервуара, Q – сколько воды тратит 1 человек за сутки. Цифра 3 взята из СНиП. Она показывает, сколько суток требуется для очистки стоков.
Чаще всего делают коллектор 3 м в глубину и 2 м в ширину. От дна до трубы, через которую осуществляется слив, должно быть не менее 0,8 м.
Очистные системы
К достоинствам такой канализации относится то, что переработкой отходов занимаются анаэробные бактерии. Для ускорения процесса их можно подкармливать кислородом.
На дне емкости скапливается ил. Со временем происходит его уплотнение, в результате он поднимается вверх к точке перелива. В этом случае септик нужно очищать. Если канализация снабжена насосом для откачивания отходов, который работает от электричества, процесс осуществляется автоматически.
Схема септика с дренажным колодцем для дачи и дома.
Установка готового септика
В продаже есть готовые септики. Их установка начинается с того, что выкапывают котлован. Он должен быть шире емкости, приобретенной в магазине, на 20-30 см. Если грунт не пучинистый, дно ямы можно не усиливать, но все равно нужно насыпать подушку из песка.
Электрический кабель от системы очистки, работающей от электричества, про пробрасывают к отдельному автомату от щитка. На провод надевают гофру, а потом помещают в траншею рядом с канализационной трубой. Кабель подключают к септику через клеммы.
Правила проектирования септика
Дачная канализация – серьезный объект и его проектирование требует соответствующего подхода.
Смотреть видео
Строительство септика на участке с высоким уровнем грунтовых вод?
Watch this video on YouTube
Выбор места
Взаимное расположение различных объектов по отношению к накопителю уже описано выше. Это устройство должно быть расположено в самом низком месте участка с соблюдением условия по расстоянию.
Кроме того, септик должен находиться ниже скважины или колодца, чтобы исключить протекание стоков к водозабору.
Что касается расстояния от накопителя до жилого строения, лучше установить его в 10 метрах. В некоторых документах оно определяется минимум на этом расстоянии – никому неизвестно, на какой документ сошлется проверяющий, желая пополнить государственную казну или собственный бюджет.
Монтаж канализационной системы
Монтаж канализационной системы
А теперь ответим на вопрос, как установить канализацию на даче.
Первым делом определим место для размещения сборной емкости
И не важно, что это будет — яма, колодец или пластмассовая емкость. Оптимальное расположение — в самой низкой точке на участке. Но учтите, что если вы выбрали два первых варианта и очистку сборной емкости планируете проводить с помощью ассенизаторской машины, то придется позаботиться о подъездном пути
Но учтите, что если вы выбрали два первых варианта и очистку сборной емкости планируете проводить с помощью ассенизаторской машины, то придется позаботиться о подъездном пути.
После того как место установлено, начинаем земляные работы. Иногда их объем настолько велик, что приходится использовать экскаватор. Если же вы решили все сделать вручную, то откапывать яму под емкость и траншеи лучше одновременно.
Глубина укладки канализационных труб должна быть больше на 10-15 сантиметров, чем уровень промерзания почвы. Это закон.
Правда, в некоторых северных районах этот показатель может достигать более 2,5 метров. В таких случаях приходится использовать теплоизоляционные материалы или устанавливать нагревающий кабель, чтобы не копать глубоко.
Именно от глубины пролегания канализационных труб будет зависеть и глубина ямы под сборную емкость. Дело в том, что канализационные трубы должны иметь уклон от дома в сторону емкости. Он составляет 2-3 сантиметра на 1 метр длины канализационной сети. И чем дальше сборник от дома, тем глубже его придется закапывать в землю.
Для дачной канализации оптимальным материалом для труб является полимер. А их диаметр должен составлять 110 миллиметров. Соединяются такие трубы муфтами. Но если есть побочные контуры, например, канализация от бани или бассейна, то соединение производится тройниками или крестовинами.
Перед тем как уложить трубы, траншею нужно подсыпать песком, сделав своеобразную подушку. Но при этом нельзя изменять величину уклона.
Монтаж емкостей и канализационных труб
И несколько последних штрихов. Осталось соединить сборную емкость и канализационные трубы, а также две части канализационной системы — внутреннюю и внешнюю. И теперь можно трубы и емкости засыпать грунтом.
Как видите, устройство дачной канализации имеет довольно простую схему, но при этом необходимо соблюдать правила проведения монтажных работ.
И напоследок напомним те ключевые моменты, без которых невозможно соорудить дачную канализацию. Вам предстоит:
- Выбор типа канализационной сети.
- Выбор сборной емкости, от которой зависит качество работы всей системы.
- Выбор материалов, из которых изготовлены емкости, трубы, приспособления и дополнительные изделия.
- Правильное проведение монтажного процесса и земляных работ, особенно соблюдение уклона.
- Определение глубины пролегания грунтовых вод и уровня промерзания грунта.
- Подготовка подъездного пути, если для откачки вы планируете пользоваться услугами ассенизаторских компаний.
Конечно, это не глобальные вещи, но без них нет смысла говорить о качественном монтаже и бесперебойной работе дачной канализации.
Подготовка котлована согласно параметрам сооружения
При обустройстве дачной канализации без откачки своими руками в определенном месте, предусмотренном в проекте, c применением лопат и лебедки или мини-экскаватора выкапывают яму, имеющую глубину, равную высоте 2-3 колец и горловины.
К этому параметру конструкции добавляют от 30 до 40 сантиметров на создание основания. Оно состоит из слоя песка толщиной 15 – 20 сантиметров и слоя гравия или речной гальки, или щебня величиной 15 – 20 сантиметров. Обустройство дренажа обеспечивает наличие надежной основы и фильтрующей «подушки».
Длина канавы должна позволять установить в ней два резервуара, которые соединены между собой коротким переливом. Грунт из выкопанной ямы вывозить с дачного участка не следует, поскольку его используют для обратной засыпки. Остатки земли потом можно задействовать для формирования, например, клумбы или иных ландшафтных объектов.
