Калькулятор расчета несущей способности винтовых свай

Виды опор для фундамента

В домостроении используют такие типы оснований:

  • буронабивные опоры (бетонные и железобетонные);
  • забивные столбы (железобетонные, металлические и деревянные);
  • винтовые стержни (стальные и железобетонные).

Расчет нагрузок

Допустимая нагрузка на один конструктивный элемент определяется, исходя из ее несущей способности. Основные требования и описания расчетов приведены в нормативном документе СНиП 2.02.03-85.

Теоретическая формула расчета показателя:

где:

  • Yc — коэффициент условий работы;
  • Ycr – коэффициент сопротивления грунта;
  • R – сопротивление почвы;
  • A– диаметр сваи;
  • U – периметр сечения опоры;
  • Ycri – коэффициент, отражающий воздействие почвы на поверхность опоры;
  • fi – сопротивление почвы относительно поверхности силового элемента;
  • li – длина боковой грани одной сваи.

Формула для расчета сопротивления буронабивных опор:

где:

  • Ycf – коэффициент условий действия почвы на боковые поверхности опоры;
  • Hi – толщина грунта, контактирующего с поверхностью сваи.

Предельную нагрузку для забивных свай находят по формуле:

Формула для расчета несущей способности винтовых опор:

где:

  • a1 и a2 – коэффициенты, зависящие от угла внутреннего трения почвы;
  • c1 – коэффициент линейности или удельного сцепления для различных грунтов;
  • y1 – удельный вес грунта, расположенного выше винтовой части сваи;
  • h1 – глубина опоры;
  • h – общая длина трубы;
  • d – диаметр винтовой части.

Как видно из формул, несущая способность силовой конструкции зависит от геологических условий на участке, а также размеров свай. Табличные коэффициенты условий работы берут из СНиП 2.02.03-85.

Выбор типа свай обусловлен такими факторами:

  1. Экономической целесообразностью в заданных условиях.
  2. Возможностью строительства своими руками.
  3. Физико-химическими и механическими свойствами грунта.
  4. Периодом года, когда планируется строительство.

Типовые размеры свайных опор

Размеры и несущая способность опорных элементов для усредненных условий всегда проводится в характеристиках изделий при продаже.


Типовые характеристики винтовой сваи:

  • диаметр ствола 108мм, лопасти – 300мм;
  • длина трубы – 2,0–2,5 м;
  • толщина стенки трубы – 4–5мм;
  • толщина лопасти – 5–6 мм.

Популярный размер бетонных винтовых свай:

  • диаметр сечения – 300 мм;
  • длина ствола – 4 м.

Популярные забивные сваи имеют следующие размеры:

  • железобетонные столбы: длина ствола – 3 м, сторона – 150–200 мм;
  • металлические стволы: диаметр 150 мм, толщина стенки – 3,5 мм, длина ствола – 1,5 – 2 м.
  • деревянные: подбирается индивидуально.

Типовой размер буронабивных свай:

  • диаметр – 150 мм;
  • глубина – 3–4 м.

3.2. Заливка скважин. Армирование свай фундамента

Перед заливкой бетоном каждая из скважин армируется. Арматура раскладывается продольно по всей длине сваи. Для каждой из столбовых опор достаточно 4-6 прутьев диаметром 12-10 мм. Для придания устойчивости каждая из арматур предварительно сваривается между собой проволокой. Получается своеобразный каркас (закладная), который вставляется в подготовленную скважину. Арматура обязательно должна выступать над сваей – ее длина должна быть такова, чтобы сцепление с ростверком было достаточным. Расстояние от стен скважины (в случае установки опалубки – от стен опалубки) до прута – не менее 5 см.

Во избежание появления воздушных карманов бетонирование должно осуществляться послойно по 25-30 см. Каждый последующий слой плотно утрамбовывается лопатой-штыковкой или вибратором. Чтобы не допустить швов на стыках, заливка каждого последующего слоя производится до высыхания предыдущего.

Динамический метод

Забитые опорные стержни в песчаный грунт и выдерживают 3 суток.

Опоры в глинистой почве выдерживают 6 суток. Потом приступают к динамическим испытаниям. Посмотрите видео, как проводятся испытания динамическим методом.

Это объясняется тем, что возникает ложный отказ и засасывание опорных стержней.

После серии ударов по оголовнику, опора перестаёт погружаться в основание. Через несколько суток опора опять продолжает погружаться под ударами молота. Такое явление называют ложным отказом.

Ложный и истинный отказы свай

Происходит ложный отказ при погружении опор в грунтовое основание средней плотности из-за частых ударов молота. Вокруг конца опорного стержня образуется грушевидное уплотнение почвы, которое оказывает повышенное сопротивление продвижению сваи вглубь.

За время остановки забивки опор на несколько суток, уплотнение вокруг свайного стержня рассасывается за счёт медленного отжима воды из этой области. При возобновлении забивки, свая продолжает погружаться. Весь процесс повторяют, пока опора не займёт своё проектное положение.

Погружение свай в глинистую почву может вызвать её разжижение, то есть происходит нарушение грунтового основания. Такое нарушение вызывает поднятие грунтовой воды вверх вдоль ствола опоры.

Это значительно уменьшает сопротивление почвы погружению сваи. Происходит засасывание опоры. Погружение сваи прерывают.

Через несколько суток сопротивление основания восстанавливается. Забивку свай продолжают до полной установки. Посмотрите видео, как монтировать сваю до проектного положения.

Общая информация

Буронабивным называется фундамент, предающий нагрузку от здания на грунт посредством отдельных бетонных свай, которые перекрываются в последствии плитой из железобетона. Сваи для этого вида фундаментов изготавливаются в специально пробуренных каналах, прямо на стройплощадке.

Буронабивной фундамент: бетон, гидроизоляция,арматура.

Целесообразность выбора буронабивного фундамента чаще всего оправдывается на мягких, слабых или пучинистых грунтах, несжимаемый слой которых, способный воспринимать нагрузки от здания, находится очень глубоко, и все другие виды фундаментов не способны передать на них нагрузки от веса здания. Такие грунты присутствуют в заболоченной местности, в оврагах, на торфяных почвах, на склонах холмов и пр.

На этом типе бетонных фундаментов строятся как дома из легких конструкций, так и более тяжелые здания, например, кирпичное.

Одним из главных преимуществ буронабивного фундамента для частного дома является его относительная невысокая стоимость. Основные затраты по установке включают в себя бетонную смесь, арматуру разных профилей и подручные материалы для устройства опалубки. Именно поэтому эти фундаменты предпочитают застройщики дачных участков и небольших домов и коттеджей. Время и силы на его возведение тратится совсем немного.

Опалубка для сваи: рубероид, арматурный каркас, бетон.

Также к его достоинствам, особенно при строительстве небольших домов собственными силами, в одиночку, можно отнести то, что сваи для этого типа фундаментов делаются поштучно, что позволит замешивать и осваивать небольшие объемы бетона. В отличии, от дорогостоящих монолитных конструкций, которые требуют выполнения очень большого объема бетонных работ и, соответственно, большее количество рабочих рук.

Для фундаментов этого типа могут выполняться ростверки, соединяющие сваи в единый конструктивный каркас. Это повышает прочность фундамента. Ростверки стоит делать для кирпичного дома. Однако если здание выполнено из легких материалов, и в сваях обеспечена достаточная величина заглубления, которая предотвратит их проседание или выпучивание, выполнение ростверка необязательно.

Основные схемы размещения

Существует несколько разновидностей схем расположения свай:

  • Свайное поле.
  • Свайный куст.
  • Свайная полоса.

Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.

Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.

Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.

При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.

Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей

Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени

Расчет цены и количества винтовых свай для фундамента: онлайн-калькулятор от Росвинт

Попробуйте рассчитать свой идеальный фундамент на винтовых сваях за считанные секунды.

Данный калькулятор способен с точностью до 100% рассчитать требуемое количество винтовых свай и их цену

Любое современное строительство сегодня направлено на использование проверенных и известных решений. Особенно это касается государственных проектов вроде постройки мостов, эстакад, жилых комплексов, и других крупных объектов. В этих случаях купить винтовые сваи для будущих построек является само собой разумеющимся выбором. Это незаменимый элемент фундамента, поэтому винтовые сваи под ключ – решение для тех, кто ценит надежность, удобство, долговечность.

Как показывает статистика, стройка – непременный атрибут любого мегаполиса. Всегда есть необходимость в улучшении условий эксплуатации, модернизации конструкций и возведении новых объектов взамен устаревшим. Ввиду этого сваи в Москве и Подмосковье пользуются повышенным спросом среди строительных и монтажных организаций. Сваи являются настолько востребованными, потому что они совмещают в себе высокие эксплуатационные характеристики, удобство монтажа, универсальность применения. Главным же их преимуществом выступает возможность использования на различных типах грунта (песчаный, торфяной, водянистый).

Установка винтовых свай для фундамента подразумевает первичный и точный подсчет требуемого количества материала. Подчас это очень трудоемкая и субъективная процедура, где присутствует высокий риск ошибки и просчетов. В связи с этим для удобства и облегчения вычислений используют калькулятор расчета цены свай для фундамента. Хотя в большинстве случаев автоматизированный подсчет носит общий и рекомендательный характер и впоследствии всегда подлежит коррекции, это существенно сокращает время на подсчеты и позволяет предварительно оценить примерную стоимость работ по фундаменту. В случаях глобального и масштабного строительства это является большим преимуществом.

Приобретайте сваи в Москве и Подмосковье с установкой через нашу компанию. Это безопасно, выгодно, удобно. Для изготовления используется только сертифицированное оборудование, а конечная продукция соответствует российским гостам и нормативам. Все производство свайной продукции автоматизировано, что сводит человеческий фактор к минимуму, и исключает риск ошибки на производстве. Наши сваи конкурентоспособны, производятся из прочных стальных сплавов, рассчитаны на повышенную нагрузку, неблагоприятные условия эксплуатации. Есть возможность приобрести сваи под фундамент как наиболее востребованных форматов, так и под заданный диаметр шнека. Залог успешной стройки – прочный фундамент, поэтому выбор очевиден.

Достоинства и недостатки винтовых свай

То, что отличная несущая способность винтовых свай является их главным достоинством, – мы уже поняли. Но кроме этого есть и другие преимущества таких конструкций основания:

  1. Отсутствие потребности в подготовке территории. Нет необходимости рыть котлован, как при устройстве ленточных бетонных фундаментов. Не нужно проводить осушительные и подготовительные мероприятия с почвами на территории строительства.
  2. Процесс монтажа свайных фундаментов занимает намного меньше времени, чем другие подобные технологии устройства оснований.
  3. Конечно, назвать фундамент на винтовых сваях самым дешёвым нельзя. Однако такая большая несущая способность винтовых свай позволяет существенно сэкономить средства на сооружении различных вспомогательных сооружений, поскольку винтовые сваи используются сами без каких либо дополнительных укрепляющих средств.
  4. Высокая эффективность винтовых свай позволяет использовать и нагружать их сразу же после монтажа в отличие от бетонных фундаментов, которым нужен длительный срок на набирание прочности.
  5. Антикоррозионное покрытие труб винтовых свай обеспечивает их  безопасную эксплуатацию даже в условиях повышенной влажности грунтов. Причём несущая способность винтовых свай в таких условия нисколько не пострадает, чего нельзя сказать о других видах оснований.
  6. Установка винтовых свай позволяет сэкономить время и технику. Например, для устройства блочных фундаментов по монолитным железобетонным лентам потребуется нанимать технику для рытья траншей или котлованов, ставить опалубку, сваривать арматуру, замешивать и заливать бетон, нанимать кран для монтажа бетонных блоков, выполнять другие вспомогательные работы. Всё это не нужно при устройстве свайных фундаментов, достаточно лишь нанять строительную технику с гидравлическим оборудованием.


Из недостатков винтовых свай можно перечислить следующее:

  1. Если винтовые сваи устанавливаются в твёрдый грунт, то есть риск, что антикоррозионное покрытие будет повреждено. Это в дальнейшем может привести к разрушению стального корпуса. В результате этого несущая способность винтовых свай будет снижена.
  2. Если установка свайного поля производится вблизи мест размещения электрических подстанций или прохождения железнодорожных путей электропоездов, где в грунте могут скапливаться блуждающие токи, то это может приводить к деградации металла и снижению несущей способности винтовых свай.

Винтовые сваи

Определение прочностных характеристик грунта


Расчет допустимой нагрузки без точных данных о сопротивлении грунта будет недостоверным. При этом застройщик должен помнить, что на одном участке в пределах небольшой площади может быть несколько типов почвы. Поэтому перед строительством сооружений I и II степени ответственности, в том числе жилых домов, необходимо заказать геологические изыскания застраиваемой площадки.

Альтернатива процедуры – самостоятельный анализ почвы. Для этого бурят в земле несколько шурфов, чтобы взять образцы для анализа.

Затем визуально или экспериментальным путем для каждого образца определяют тип почвы и выбирают из справочной литературы расчетное сопротивление грунта. Нормативный документ СП 22.13330.2016 содержит такие данные. Таблица ниже отражает значение искомых параметров для наиболее популярных грунтов в российских регионах:

Тип почвыРасчетное сопротивление, кг/см2
Пылеватые породы2
Рыхлая почва с большим содержанием песка и глины3,5
Песок мелкой фракции, гравий с глинистыми включениями4
Галька с некоторым содержанием глины4,5
Песок средней фракции5
Глина, песок крупной фракции6

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:


Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

  • Первые должны быть установлены в точках пересечения несущих конструкций;
  • Остальные монтируются равномерно между обозначенными углами;
  • Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

  • Уровень прочности сваи по материалу и конструкции;
  • Несущую способность грунта;
  • Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
  • Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Факторы, влияющие на длину опор

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

  1. Плотность почвы.
  2. Перепад высоты между разными точками участка.

Плотность грунта

Глубина погружения опоры

Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.

Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.

Перед вами таблица плотности и несущей способности различных почв.

Вид грунтаПлотный грунтГрунт средней плотности
Песок (крупная фракция)65
Песок (средняя фракция)54
Супесь (в сухом виде)32.5
Супесь пластичная (влажная)2.52
Песок (мелкая фракция)43
Песок влажный (мелкая фракция)32
Глина62.5
Глина влажная41
Суглинок32
Суглинок влажный31

Какая максимальная возможность одной сваи

После того, как стали понятны все нюансы процесса вычисления несущей способности для винтовой опоры, можно понять максимально возможную величину нагрузки, которую способен выдержать один элемент. Для этих целей необходимо воспользоваться такими сведениями:

  1. Вид грунта в данном случае пуст будет обычный песок, его максимальная несущая возможность будет составлять 15 кг/см2.
  2. Для опоры можно использовать сваи 219. Диаметр лепестков у подобного изделия будет составлять 600 мм.
  3. Для коэффициента надежности стоит взять значение 1,75. В этом случае речь идет о точном определении числа свай не более 5 штук.

Бетон для фундамента марка под ленточный фундамент можно узнать из данной статьи.

На видео – несущая способность винтовых свай 108:

В результате для определения максимальной несущей способности винновой сваи необходимо воспользоваться таким алгоритмом:

  1. Определить площадь лепестковой опоры. В данном случае она будет составлять 2826 см2.
  2. После этого можно определить неоптимизированное значение опорной возможности. Для этого стоит умножить площадь лепестковой опоры на несущую способность грунта: 2826х15=42,4.
  3. Для вычисления точной несущей возможности необходимо полученное значение поделить на коэффициент надежности: 42,4/1,75 = 24,23 т.

Какой бетон нужен для фундамента двухэтажного дома можно узнать из данной статьи.

На основании представленного расчета можно сделать вывод, что одна опора, радиус лепестка у которой 30 см, и она углублена в плотный песок, способна выдерживать нагрузку в 24 тонны. Благодаря тому, что винтовые основания способны выдерживать такие большие нагрузки, они и получили сегодня такую широкую востребованность.

Как залить фундамент для дома из газобетона можно узнать из статьи.

Сбор нагрузок свайного фундамента

Для определения нагрузки рассчитывают вес строительных материалов

При расчете свайно-винтового фундамента требуется найти сумму воздействующих на него нагрузок в единицах массы (для крупных зданий это тонны). Их можно разделить на константные и временные. В последнюю категорию входят:

  • Длительные – стационарное оборудование с его наполнением, временные ограждения.
  • Кратковременные – факторы климата (снег и т.д.), передвижное оборудование, транспорт, воздействия живых существ.
  • Специфические – действие пожаров, взрывов, повреждений фундамента (влияющие на внутреннее строение грунта), сейсмического фактора. Их значение может быть отрицательным.

Подсчет общей нагрузки на фундамент реализуется посредством простого суммирования значений нагрузок по всем приведенным категориям. Чтобы узнать сумму константных воздействий, нужно определить удельный вес затрачиваемых на строительные работы материалов. Требуемую информацию может предоставить их поставщик. Зная материал, его толщину и тип конструкции, можно воспользоваться табличным значением параметра. Наибольший удельный вес на каждый квадратный метр имеет железобетон. Это относится к стеновым конструкциям и к перекрытиям. Обязательно учитывается вес кровли.

Когда расчет свай и фундамента производится собственноручно, нужно брать во внимание, что показатель нагрузки определяется как нормативный параметр, перемноженный на коэффициент надежности γf. Последнее значение зависит от материала конструкции и его плотности и обычно находится в границах 1,05-1,3

К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2

Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки

К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2. Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки.

Примерная нагрузка на квадратный метр составляет 150 кг

Поскольку на стадии проектирования нельзя точно узнать общую массу мебели, техники и живых существ, воздействующих на перекрытия, для расчетов используют принятый в нормативах показатель равномерно распределенной нагрузки на квадратный метр (Pt). В жилищах его значение считают равным 150 кг/м². Формула расчета имеет такой вид: S*Pt*n, где n – число использованных перекрытий.

Также при строительстве учитывается снеговая нагрузка на здание, свойственная данному региону. В центральной части ЕТР расчетный показатель считают равным 180 кгс/м². В ряде мест это число значительно выше – в некоторых сибирских регионах оно может достигать 400 кгс/м². Узнать искомое значение можно по карте снеговых районов. Формула для нагрузки состоит из трех множителей: площади крыши, расчетного показателя и коэффициента наклона. Последний параметр для самых типичных покрытий с наклоном в 30-45 градусов считают равным 0,7.

Ветровой нагрузочный показатель часто выражается отрицательным числом (что означает снижение общей массы). Из-за этого при постройке массивных сооружений им часто пренебрегают. Для небольших парусных конструкций, напротив, он очень важен, так как при их возведении нужно представлять влияние на сваи выдергивающих и иных действий. Определяют ветровое давление по формуле: W=0,7* k(z)*c*g, где k(z) – коэффициент для высоты z (находится по таблице для типов местности), с – аэродинамический показатель (зависит от наклона крыши и от того, куда чаще дует ветер – во фронтон или в скат), g – коэффициент надежности, равный 1,4. Чтобы рассчитать общую нагрузку на кровлю, получившееся число W умножают на площадь крыши.

Инструкция по расчету количества свай для свайно-винтового фундамента

Как правило, специалисты начинают проектирование свайно-винтового фундамента из расчета количества свай, выбора их параметров и размещения на схеме с наружной и внутренней стороны дома.

Также для гарантии качественной работы необходимо тщательно размерить расстояние между сваями. Весь этот процесс можно выполнить самостоятельно, тем более что существует упрощенный расчет основы с применением свай.

Способы расчета

Основными элементами данного типа основы являются винтовые сваи из металла, длина и диаметр которых могут отличаться в зависимости от технологических требований и предполагаемой нагрузки, которую они должны будут выдержать.

В специализированных компаниях и проектных бюро можно заказать профессиональный сложный расчет свайно-винтовой основы, в который будут внесены различные параметры и особенности конструкции, а также учтена несущая способность почвы на участке, отведенном под постройку будущего дома.

Мы же предлагаем воспользоваться упрощенным вариантом и провести расчет винтовых свай, опираясь на практический опыт устройства подобных сооружений.

Варианты ростверков для винтовых свай

Определение диаметра опор

Винтовые сваи, которые применяются при монтаже фундамента под жилые и хозяйственные постройки, имеют диаметр 57, 76, 89 и 108 мм. Этот параметр подбирается в зависимости от того, какой вес будет иметь готовое сооружение:

  • 57 мм – используют для строительства самых простых и легких конструкций (заборы и ограды из сетки рабицы);
  •  76 мм – выбирают в качестве основы под легковесные хозяйственные постройки или заборы из дерева или профнастила. Несущая способность таких элементов не превышает 3000 кг;
  • 89 мм – применяют там, где несущая нагрузка не будет превышать 5000 кг. Это отличное решение для возведения одноэтажного здания (каркасного или щитового), бань, летних кухонь, сараев и массивных заборов;
  • 108 мм – фундаментируют площадку под строительство дома из пеноблоков, деревянного бруса, каркаса (1-2 этажа) с небольшим весом. Несущая способность винтовых свай такого диаметра достигает 7000 кг.

Диаметр элементов зависит от веса постройки

Факторы, влияющие на длину опор

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

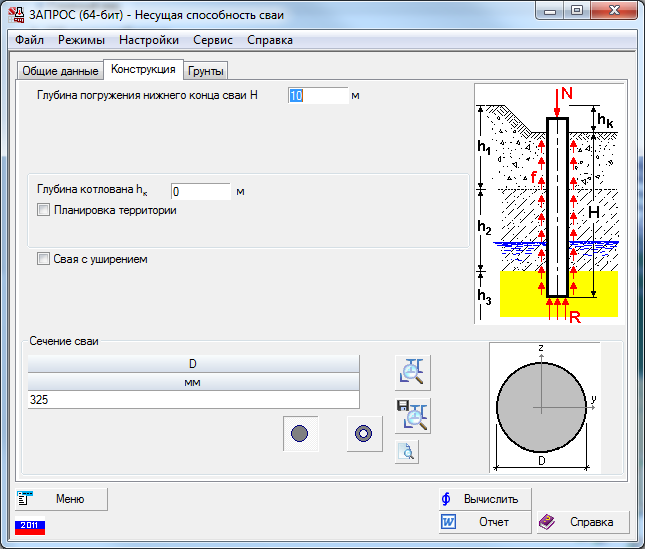

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

  • Первые должны быть установлены в точках пересечения несущих конструкций;
  • Остальные монтируются равномерно между обозначенными углами;
  • Минимальное расстояние между отдельными сваями 3 метра;

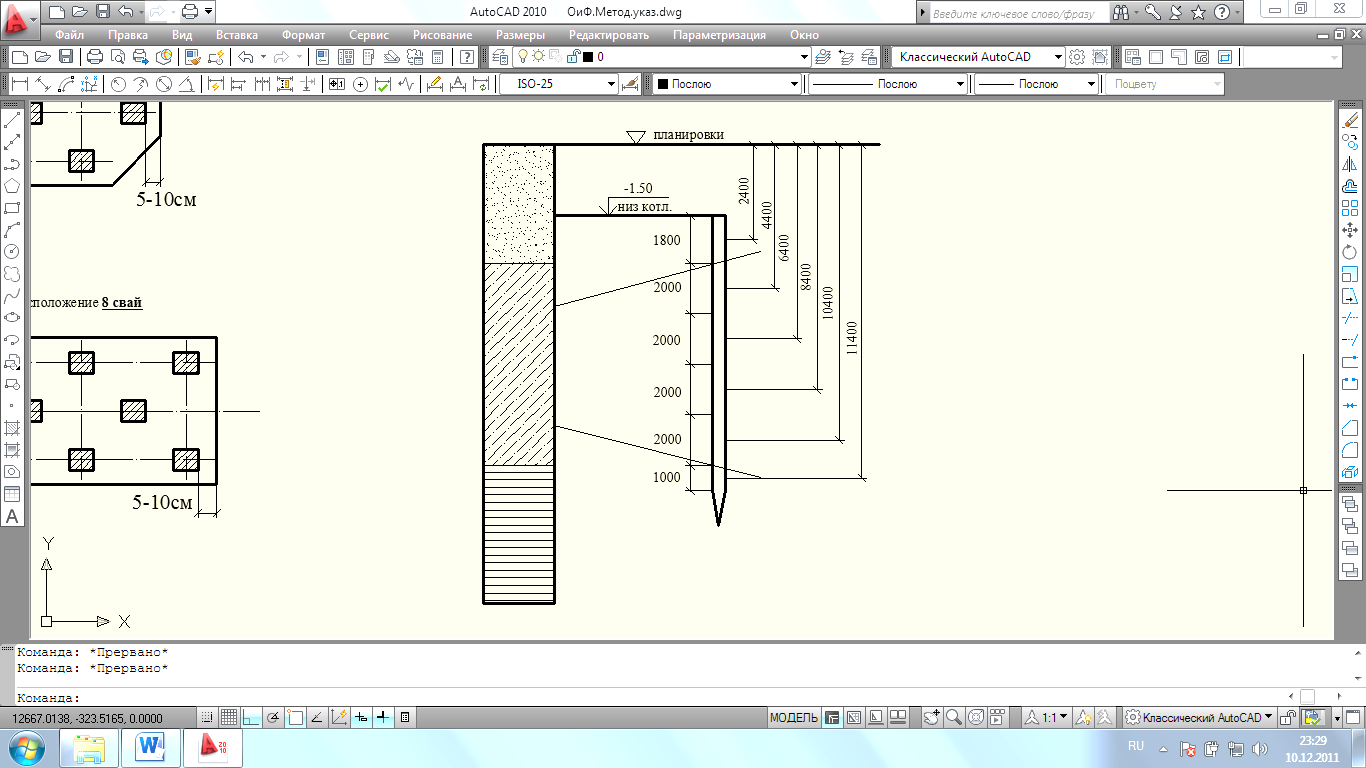

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

  • Уровень прочности сваи по материалу и конструкции;
  • Несущую способность грунта;
  • Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
  • Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
