Калькулятор расчета длины нагревательного кабеля

Подходящие варианты комплектов теплого пола

— Внимание!!! Представленные в расчете комплекты греющего кабеля необходимы вам в количестве 3-х штук!

Список подходящих вариантов

(PDF)

  1. 1. Основание
  2. 2. Теплоизоляция
  3. 3. Фольга
  4. 4. Базовая стяжка
  5. 5. Монтажная лента
  6. 6. Нагревательный кабел
  7. 7. Температурный датчик в гофротрубке
  8. 8. Выравнивающая стяжка
  9. 9. Гидроизоляция (при необходимости)
  10. 10. Плиточный клей
  11. 11. Звукоизоляция
  12. 12. Напольное покрытие
  13. 13. Терморегулятор

Описание установки

Укладка кабеля в выравнивающую стяжку.

  • Рекомендуется при толщине конструкции пола более 100 мм.
  • Арматурная сетка должна быть уложена в слое базовой стяжки (> 6 см).
  • Кабель монтируется на поверхности базовой стяжки после ее высыхания.
  • Для фиксации кабеля на поверхности пола используйте монтажную ленту соответствующих длин, закрепленную на стяжке. Температурный датчик устанавливается между двумя витками кабеля в гофро-трубке.
  • Толщина выравнивающей стяжки зависит от характеристик аккумуляции и материала покрытия пола.
  • Для полов с керамической плиткой толщина стяжки должна быть больше, чем для деревянных, чтобы обеспечить равномерный прогрев поверхности.

  1. 1. Старый материал пола;
  2. 2. Грунтовка;
  3. 3. Нагревательный кабель;
  4. 4. Монтажный скотч;
  5. 5. Датчик температуры пола в гофротрубке;
  6. 6. Выравнивающий раствор (плиточный клей);
  7. 7. Выравнивающий раствор (при необходимости);
  8. 8. Напольное покрытие;
  9. 9. Терморегулятор;

Описание установки

Отопление тонких полов.

  • Нагревательные кабели могут быть установлены на старом напольном покрытии.
  • На поверхности пола кабель фиксируется с помощью монтажного скотча.
  • Температурный датчик устанавливается в гофро-трубке посередине между двумя витками кабеля.
  • Кабель равномерно и полностью закрывается выравнивающим раствором или клеем, после высыхания которого может быть смонтировано напольное покрытие.

  1. 1. Выровненный черновой пол
  2. 2. Теплоизоляция (ЭППС, Изолон)
  3. 3. Нагревательная пленка
  4. 4. Заземляющий алюминиевый экран-пленка
  5. 5. Ламинат или паркетная доска
  6. 6. Датчик температуры пола
  7. 7. Термостат

Описание установки

Укладка пленки под ламинат или паркетную доску.

  • Нагревательные пленки должны располагаться так, чтобы они не перекрывались, даже частично, декоративными элементами, плинтусами и другими частями пола. Нагревательные панели, закрытые надстройками могут перегреться.
  • Нагревательные пленки следует располагать по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.
  • Если в полу проходит электропроводка, она должна находиться как минимум в 50 мм от нагревательных панелей и отделяться от нее или структур пола теплоизолирующим материалом, заполняющим это пространство.
  • Между нагревательными панелями и источниками тепла должно быть выдержано расстояние не менее 200 мм. К источникам тепла можно отнести горячие трубы, камины, духовки и т.д.
  • Нагревательная пленка разрезается вдоль нагревательных полос по пунктирным линиям отреза. Запрещается разрезать пленку по иным линиям!
  • Температурный датчик устанавливается в гофро-трубке посередине между двумя пленками.
  • Нагревательная пленка крепится при помощи армированного скотча.

  1. 1. Выровненный черновой пол
  2. 2. Теплоизоляция (ЭППС, Изолон)
  3. 3. Нагревательная пленка
  4. 4. Заземляющий алюминиевый экран-пленка
  5. 5. Датчик температуры пола
  6. 6. Листы фанеры или ГВЛ
  7. 7. Ковролин
  8. 8. Линолиум

Описание установки

Укладка пленки под линолеум и ковролин.

  • Нагревательные пленки должны располагаться так, чтобы они не перекрывались, даже частично, декоративными элементами, плинтусами и другими частями пола. Нагревательные панели, закрытые надстройками могут перегреться.
  • Нагревательные пленки следует располагать по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.
  • Если в полу проходит электропроводка, она должна находиться как минимум в 50 мм от нагревательных панелей и отделяться от нее или структур пола теплоизолирующим материалом, заполняющим это пространство.
  • Между нагревательными панелями и источниками тепла должно быть выдержано расстояние не менее 200 мм. К источникам тепла можно отнести горячие трубы, камины, духовки и т.д.
  • Нагревательная пленка разрезается вдоль нагревательных полос по пунктирным линиям отреза. Запрещается разрезать пленку по иным линиям!
  • Температурный датчик устанавливается в гофро-трубке посередине между двумя пленками.
  • Нагревательная пленка крепится при помощи армированного скотча.

Калькулятор / Расчёт нагревательного провода ПНСВ

Твердение бетона при низких температурах воздуха существенно замедляется, и при ее значениях ниже 5°С бетон необходимо прогревать. Прогрев бетона осуществляется специальным греющим проводом, укладываемым в конструкцию до её бетонирования. Нагревательный провод ПНСВ (Провод нагревательный со стальной жилой, с изоляцией из поливинилхлоридного пластиката или полиэтилена). Используется для ускорения прогрева бетона монолитных конструкций в зимнее время.

Свойства ПНСВ таковы, что рабочий ток погруженного в бетон провода следует выбирать в 14–16 А. При таком токе (14–16 А) провод ПНСВ будет нормально работает в бетоне, однако на воздухе быстро выходит из строя, поэтому «холодные концы» ПНСВ выполняются из провода АПВ–4 длиной 0,5–1 метр.

Поэтому провод ПНСВ четко отрезают на отрезки определённой длины, чтобы ток в проводе, погруженном в бетон, составлял 14–16 А.

Такими «нитками» прогревочного провода ПНСВ укладываем внутри вашей бетонной конструкции

Шаг витками нагревателей 50–150 мм, если ж/б конструкция контактирует с грунтом (подготовки под полы, фундамент и т. п.), шаг 150–200 мм в местах подливках под колонны и местных заделках шаг 25–70 мм

Такая «нитка» провода ПНСВ обогревает конструкцию толщиной 100 мм, если конструкция толще, то провода ПНСВ внутри вашей конструкции укладывают в ярусы с шагом 80–100 мм по высоте.

Напряжение прогрева = 75 В (третия ступень прогревочных станций). Одной понижающей трансформаторной подстанцией типа СПБ-80, КТПТО-80/86 обогревают 20-30 м³ бетона. Возможно греть небольшие объемы бетона трансформатором 380/36 В. Обычно для провода ПНСВ-1,2 для КТПТО (то есть на 75 В): «нитка» = 28 метров, «отрезок для тройки» = 17 метров.

Подача напряжения осуществляется после окончания бетонирования (температура заливаемого бетона в зимнее время должна быть не ниже +5 °С).

Электропрогрев бетона ведётся в трёхстадийном режиме:

  • разогрев бетона, при скорости подъёма температуры не более 10 °С/ч
  • изотермический прогрев, при этом максимальная температура бетона должна быть не более 80 °С
  • остывание бетона со скоростью не более 5 °С/ч

Подъём температуры бетона происходит за счёт переключения положений трансформатора с 55 В до 95 В при длине нагревательного провода в бухте 28 м. Температуру прогреваемого бетона контролируют электронным термометром Отключение электропрогрева выполняется после набора бетоном прочности 70 % от проектной.

На практике укладку проводов ПНСВ в бетонную конструкцию используют соединением в «треугольник» или «звезду». Провода делят на три равные группы, провода каждой группы соединяют между собой параллельно, полученные три набора проводов соединяют концами в три узла и подключают к трем выходным зажимам станции — соединение «треугольник». При соединении нагрузки «звездой» в конструкции устанавливают набор «троек» — трех отрезков провода равной длины, соединенных предварительно одним концом в узел. Свободные концы всех «троек» соединяют в три узла и подключают к выходным зажимам трансформатора прогрева бетона.

ЗвездаТреугольник

Возможные наборы нагревающих проводов из практики

Трансформатор прогрева бетонаДиаметр ПНСВ, ммЧисло «ниток» (при L = 28 м)Число «троек» (при L луча = 17 м)
СПБ-401,224 (3 группы по 8 «ниток»)14
1,421 (3 группы по 7 «ниток»)12
2,09 (3 группы по 3 «нитки»)5
3,03 (3 группы по 1 «нитки»)2
СПБ-631,239 (3 группы по 13 «ниток»)22
1,433 (3 группы по 11 «ниток»)19
2,015 (3 группы по 5 «ниток»)8
3,06 (3 группы по 2 «нитки»)4
СПБ-801,248 (3 группы по 16 «ниток»)28
1,442 (3 группы по 14 «ниток»)24
2,018 (3 группы по 6 «ниток»)10
3,09 (3 группы по 3 «нитки»)5
СПБ-1001,260 (3 группы по 20 «ниток»)35
1,451 (3 группы по 17 «ниток»)29
2,021 (3 группы по 7 «ниток»)12
3,012 (3 группы по 4 «нитки»)7
Трансформатор 380/36 мощностью 6 кВт1,295
Трансформатор 380/36 мощностью 2,5 кВт1,232
Трансформатор 380/36 мощностью 2,0 кВт1,232

Устройство стяжки

До заливки бетонного раствора следует очистить поверхность пола от строительного мусора, грязи и пыли, чтобы раствор не отслоился от снования после затвердевания. При устройстве стяжки на старом непрочном основании рекомендуется использование упрочняющих грунтовок. Под кабелем не должны находиться острые выступающие предметы, которые могут его повредить.

При устройстве тонкого тёплого пола (под керамическую или кафельную плитку) для заливки нагревательного кабеля можно использовать клей для плитки.

Для приготовления цементно-песчаного раствора для толстых стяжек рекомендуется использовать следующий состав (в объёмных частях):

  • Цемент ПЦ-400 — 1 часть;
  • Песок — 4 части;
  • Щебень мелкий — 5 частей;
  • Вода — 0,6;
  • Пластификатор (например, С-3) — 1 % от веса цемента.

Большое значение имеет количество воды, чем оно больше, тем сильней усадка и выше вероятность образования трещин. Составы без пластификаторов нежелательно использовать по той же причине. Отсутствие щебня в составе также повышает вероятность растрескивания. Рекомендуется использование самовыравнивающихся растворов.

Использование легкого заполнителя (керамзита, перлита) для бетонной стяжки тёплого пола недопустимо. Это приведёт к нарушению теплообмена и будет способствовать перегреву электрического кабеля. Во избежание образования участков локального перегрева необходимо при заливке тщательно утрамбовывать раствор, чтобы не образовывались полости вокруг кабеля.

После заливки раствора, для предотвращения быстрого высыхания, следует накрыть стяжку полиэтиленовой плёнкой. При комнатной температуре стяжка должна быть выдержана до включения системы не менее 28 дней.

Особенности монтажа

Использовать греющий кабель для труб можно двумя способами: Наружное применение, когда элементы располагаются на наружной поверхности магистрали. Внутреннее расположение. В этом случае прогревающий элемент располагается внутри трубопровода.

При наружном устройстве саморегулируемый проводник, в зависимости от диаметра труб, располагают двумя способами:

  • линейное расположение – саморегулируемый провод располагается линейно, вдоль прогреваемого участка и используется, в основном, для защиты магистралей малого диаметра;
  • спирально-навитое расположение – для защиты трубопроводов большого диаметра и участков, подверженных сильному воздействию отрицательных температур.

Если вы используете саморегулирующий греющий кабель для труб, располагая его внутри системы водопровода, проводник необходимой длины вводится в защищаемый участок через фитинг (в большинстве случаев тройник) с применением проходного обжимного сальника, исключающего протечки воды в месте прохода. Расположение элемента осуществляется по ходу движения воды. Концевая заглушка при внутреннем расположении должна иметь герметичное исполнение.

Располагаемый внутри трубы элемент должен отвечать следующим требованиям:

  • наружная изоляция, при контакте с водой не должна выделять вредных или токсичных веществ;
  • электрическая защита должна соответствовать показателю не ниже IP68;
  • система прогрева должна иметь герметичную оконечную муфту.

Монтаж саморегулируемых кабелей для обогрева труб происходит в несколько шагов:

  1. Определение зоны требующей термической защиты и необходимой длины греющего элемента.
  2. Определение или устройство точки подключения к источнику электроэнергии.
  3. Работы по устройству концевой муфты на греющем проводнике и муфты перехода к токоподводящей линии.
  4. Расположение саморегулируемой системы на трубопроводе или внутри трубы.
  5. Теплоизоляция прогреваемого трубопровода, во избежание потерь тепла и нерационального потребления электроэнергии.

Выбор терморегулятора

Терморегулятор необходим для постоянного поддержания комфортной температуры в отапливаемом помещении и экономии электроэнергии, которая достигается тем, что он отключает электрический кабель, при температуре воздуха в комнате выше установленной.

Различают обычные и сложные терморегуляторы для теплого пола. Обычные снимают только показания температуры воздуха внутри комнаты, а сложные терморегуляторы снабжаются дополнительным датчиком, который позволяет им учитывать и температуру наружного воздуха. Это необходимо, чтобы датчик включал или отключал теплый пол не после того, как в помещении уже будет холодно или тепло, а с учётом времени, необходимого для прогрева или остывания тёплого пола. В плане экономии электроэнергии сложный датчик не имеет особых преимуществ, но он значительно повышает уровень комфорта. Использование сложного терморегулятора особенно целесообразно при устройстве тёплого пола на толстых теплоаккумулирующих стяжках (более 5 см). Самые простые модели программируемых терморегуляторов стоят около $50 и окупаются в течение двух-трёх лет эксплуатации.

Выбирая терморегулятор, следует учесть его максимальную коммутируемую мощность, которая должна превышать максимальную мощность кабеля. Недорогие терморегуляторы рассчитаны на работу с устройствами мощностью до 2 кВт.

Инструкция по выбору мощности теплого пола с электроподогревом

Пред тем, как принимать окончательное решение об установке теплого пола с электрическим обогревом, следует выполнить несколько очень важных условий.

  1. Сделать ревизию существующей в помещении электрической проводки и установленной защитной арматуры. Если нет специальных знаний и приборов, то настоятельно рекомендуется обратиться за помощью к профессионалам.

  2. Связаться с ответственными представителями энергокомпаний и поинтересоваться возможностью подключения дополнительных мощностей. Если технические возможности существующих сетей позволяют увеличить мощность, то придется обязательно сделать проект, в противном случае сложно получить полный официальный комплект документов.
  3. Внимательно проанализировать целесообразность монтажа полов с электрическим подогревом, обдумать вопрос подключения зонального счетчика. Мощность теплого пола во многом зависит от того, какую функцию он будет выполнять: основного или дополнительного источника тепла.

Важно понимать, что мощность электрического обогрева на квадратный метр отличается в зависимости от используемой технологии

Если с этими подготовительными работами все в норме, то можно приступать к расчету мощности теплого пола.

Шаг 1. Измерьте площадь помещения. Если высота нестандартная, то придется использовать специальные поправочные коэффициенты. К примеру, пусть площадь помещения равняется 18 м2 (длина 4,5 м, ширина 4 м).

Вначале измеряется площадь помещения

Шаг 2. Узнайте общую мощность электрических матов. Она зависит от использования теплых полов, если они будут основным источником обогрева помещения, то для одного квадратного метра требуется не менее 140 Вт. Если теплый пол служит как дополнение к главному отоплению или для увеличения комфортности пребывания в зданиях, то мощность может уменьшаться до значения 40–80 кВт/м2. В нашем случае теплый пол считается главным источником тепла, именно поэтому такая большая мощность требуется для обогрева одного квадратного метра помещения. Полная мощность равняется 2,52 кВт (18×140 Вт).

Расчет полной мощности

Шаг 3. Подсчитайте, какое количество пленки нужно покупать для одной комнаты. Перед этим ознакомьтесь с техническими данными от производителей оборудования, а именно – какая мощность одного квадратного метра пленки. Далее следует разделить общую мощность для подогрева пола на мощность квадратного метра материала. В нашем случае 2,52 кВт : 220 Вт/м2 = 11,45 м2. После округления в большую сторону получаем 11,5 м2, столько пленки надо для обустройства теплого пола в комнате площадью 18 квадратных метров.

Расчет необходимого количества ИК пленки

220 Вт/м кв. — это стандартная мощность пленки

140 Вт/м кв. рекомендуется для полов с финишным покрытием ламинатом, ковролином или линолеумом

Следует знать, что мощность нагрева полов из натуральных пиломатериалов нужно понижать – дерево не любит длительного нагрева, оно пересыхает и теряет свои первоначальные качества. Кроме того, из-за существенного уменьшения относительной влажности изменяются размеры деревянных элементов, что становится причиной появления трещин и неприятных скрипов во время ходьбы. Избавиться от скрипов очень трудно, придется делать капитальный ремонт настила, а иногда необходима полная его замена. Это не только дорого, но и очень долго, процесс сопровождается большим количеством мусора и пыли в жилых помещениях.

Пример укладки электрического теплого пола на кухне

По вышеописанному принципу можно рассчитать мощность всех электрических полов вне зависимости от того, какие нагреватели применяются: кабели, маты, стержни и т. д.

Методика обогрева

Основное преимущество прогрева бетона кабелем — это полное избежание теплопотери. Раствор поглощает всю энергию, при этом материальные затраты незначительны. Стоимость проводов практически не влияет на размер сметы. Самостоятельно можно провести укладку нагревательного элемента в том случае, если подобрать подходящий материал.

В опалубку сначала устанавливают каркас и прокладывают кабель. Затем загружают бетонный раствор и уплотняют его вручную или с помощью вибропресса. После этого можно подавать напряжение в систему. Электрическая энергия переходит в тепловую и прогревает бетон изнутри. Для монтажа лучше использовать кабели, а не провода, хотя они имеют более высокую цену.

Раствор армируют металлическим прутом, поэтому провод нельзя подключать к сети. Напряжение можно понизить благодаря установке стабилизирующего трансформатора.

Калькулятор расчета водяного теплого пола

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы.

Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

  • Общий тепловой поток

— Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.

Тепловой поток по направлению вверх

— Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.

Тепловой поток по направлению вниз

— Кол-во «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).

Суммарный удельный тепловой поток

— Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.

Суммарный тепловой поток на погонный метр

— Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.

Средняя температура теплоносителя

— Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.

Максимальная температура пола

— Максимальная температура поверхности пола по оси нагревательного элемента.

Минимальная температура пола

— Минимальная температура поверхности пола по оси между трубами ТП.

Средняя температура пола

— Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.

Длина трубы

— Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.

Тепловая нагрузка на трубу

— Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.

Расход теплоносителя

— Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.

Скорость движения теплоносителя

— Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.

Линейные потери давления

— Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.

Общий объем теплоносителя

— Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018

Подключение к сети

Для подключения к сети кабель необходимо соединить с токоподводящей линией с помощью соединительной муфты. В качестве токоподводящей линии используются электрические провода необходимого сечения в зависимости от общей максимальной потребляемой мощности подключаемой системы. Соединение устраивается в месте окончания контакта греющего элемента с прогреваемой поверхностью. При внутритрубном расположении соединительная муфта располагается снаружи системы водопровода.

Включение и отключение может осуществляться через выключатель или автомат, а также через обычное штепсельное соединение (вилка-розетка). При использовании экранированного варианта используются электроустановочные изделия с заземляющим контактом.

Элементы констркуции проводов ПНСВ:

Жила — стальная, однопроволочная, круглой формы Изоляция — ПВХ пластикат или полиэтилен ОБЛАСТЬ ПРИМЕНЕНИЯ проводов ПНСВ Провода предназначены для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50 Гц или постоянного тока до 1000 В. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ проводов ПНСВ Провода стойки к смене температуры окружающей среды: от -60°до +50°С Максимально допустимая температура эксплуатации: +80°С Прокладка проводов должна проводиться при температуре окружающей среды не ниже -15°С Провода стойки к воздействию воды и 20-ти процентного водного раствора поваренной соли или 30-ти процентного раствора щелочей Са(ОН)2 или NaOH. Радиус изгиба проводов при монтаже должен быть: не менее 5 наружных диаметров Минимальный радиус изгиба: 25 мм Смонтированные провода не должны пересекаться или прикасаться друг к другу, расстояние между проводами должно быть : не менее 15 мм Режим работы проводов — повторно-кратковременный или длительный Подводка питания к нагревательной секции осуществляется «холодными» концами, места соединения нагревательного провода и «холодного» конца рекомендуется выводить за пределы обогреваемой зоны Соединение «холодного» конца с нагревательными проводами рекомендуется производить методом пайки с применением бандажа из медной проволоки, посредством клеммных коробок или гильз. Допускается любой другой метод, обеспечивающий надежность соединения при эксплуатации

Для достижения равномерности теплового поля смонтированные провода рекомендуется покрывать металлической фольгой толщиной 0.2-0.5 мм Допускается изготовление нагревательных секций из 2-3 отрезков проводов, при этом соединение токопроводящих жил отрезков может производиться любым способом, обеспечивающим качество соединения Электрическое сопротивление изоляции проводов, пересчитанное на 1 км длины и измеренное при температуре (20±5)°С : не менее 1 МОм Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию Срок службы проводов ПНСВ: не менее 16 лет

При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение. Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

Резистивный нагревающий кабель

Системы теплых полов на этой основе применяется чаще всего, так как он прост по конструкции и имеет более низкую, по сравнению с другими типами нагревателей цену. В его основе одно- или двухжильный проводник, заключенный в защитный экран и имеющий определенное сопротивление. По своей сути – это вытянутый нагревательный элемент, который при подключении к электрической сети вырабатывает определенное количество тепловой энергии. Резистивные кабели всегда имеют фиксированную длину, которую нельзя изменять ни в коем случае, так как это в корне меняет всю настройку системы. Любые попытки укоротить резистивный кабель уменьшают его сопротивление, увеличивается ток и это чаще всего приводит к выходу из строя.

Резистивные кабели – просты, надежны и неприхотливы

Основными характеристиками резистивных кабелей являются:

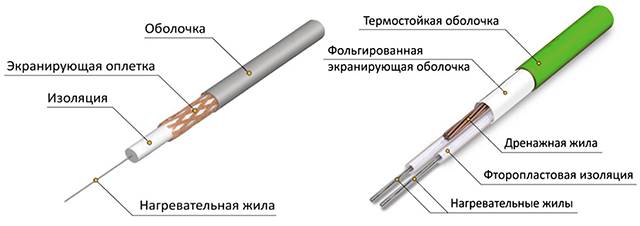

Конструкция кабеля (одножильный, двухжильный, зональный) и его назначение.

напряжение питания и мощность

Обычно производители указывают два напряжения питания 220/230 вольт и соответствующую им мощность в Ваттах, например, греющий кабель deviflex DTIP?18, длиной в 22 метра имеет мощность 360/395 Ватт соответственно.
Очень важной характеристикой греющих кабелей является погонная мощность, то есть, сколько Ватт излучается одним метром. В вышеприведенном примере кабеля погонная мощность составляет 18 Вт/м при напряжении питания 230 В

Этот показатель указан в маркировке кабеля, но его можно и вычислить. Если мощность в 395 Вт поделить на длину в 22 метра, то получается 395/22=17,95 Вт/м.

Резистивные кабели производятся разной длины (7—220 м), различной погонной и общей мощностью, что вполне может удовлетворить все потребности. Естественно, что кабель надо укладывать по особой схеме, для охвата всей площади помещения, но об этом будет подробно рассказано в последующих разделах.

Нагревательные маты

Для удобства укладки были изобретены нагревательные маты, где греющий резистивный кабель вплетен в полимерную сетку и уже уложен с нужным шагом. Сетка обычно имеет клеевую основу и может приклеиваться к поверхности пола, что только добавляет удобства при монтаже. Особенно это хорошо при укладке плитки, когда маты скрываются прямо в слое плиточного клея или при ремонте, если делают только самовыравнивающую тонкую стяжку, на которую можно впоследствии настелить ламинат или ковролин. Большинство греющих матов выпускается шириной в 45 см и разной длины, что позволяет выбрать конкретную модель для любого помещения. При этом не стоит забывать, что в основе матов лежит резистивный, обычно двухжильный, кабель, поэтому отрезать маты по проводникам строго запрещено!

Нагревательные маты очень удобны в расчетах и монтаже

Основными характеристиками нагревательных матов являются:

  • Напряжение питания, которое обычно составляет 220/230 В и мощность нагревательного мата.
  • Длина мата и рекомендуемая площадь укладки, обычно от 0,5 м2 до 12 м2 при длине от 1 до 24 м.
  • Один из главных показателей – удельная мощность, то есть, какое количество тепла генерирует нагревательный мат на 1 ме2р квадратный. Измеряется она в Вт/м2 (Ваттах на метр квадратный). Для теплого пола обычно выпускаются маты с удельной мощностью 100—150 Вт/м2, очень редко 200 Вт/м2.

Особенности расчетов стержневых инфракрасных полов

Главной отличительной чертой стержневых ИК полов является то, что они саморегулирующиеся, то есть при повышении наружной температуры их пиковая мощность снижается примерно в 1,5 раза. Это позволяет применять их на всей площади помещения, независимо от положения мебели. Для расчета стержневых теплых полов воспользуемся предыдущим примером комнаты с Sобщ=24 м2 и рассчитаем их для всей площади: Sу=Sобщ=24 м2.

  • Для комфортного обогрева пола выбирается система теплых стержневых ИК полов UNIMAT RAIL, имеющая пиковую погонную мощность 116 Вт/м. Ширина мата равна 83 см, они укладываются с интервалом до 10 см, поэтому их длина выбирается исходя из требуемой обогреваемой площади.
  • Из ассортимента UNIMAT RAIL выбирается комплект UNIMAT HR-S-2500, длиной в 25 метров, пиковой мощностью 2900 Вт, способный отопить площадь до 25 м2.
  • На плане помещения, предварительно нарисованным на миллиметровой бумаге, делается раскладка нагревательных матов. Причем силовые кабели могут разрезаться в любом месте посередине между нагревательными стержнями. Нагревательные стержни разрезать нельзя.

Пример раскладки стержневых инфракрасных нагревательных матов со схемой подключения

  • Определяется количество дополнительных комплектующих.
  • Выбирается терморегулятор, рекомендованный производителем.

Области применения греющих кабелей

Греющие кабели применяются для обогрева водопроводных, канализационных, дренажных труб, в системах оттаивания водосточных систем, на магистральных и технологических трубопроводах.

Главная задача систем подогрева трубопроводов — не допустить замерзания жидкости в трубе. Лед не только закупорит трубу, он может привести к ее повреждению. То же самое касается водосточных систем: наледи, которые образуются в желобах и трубах, увеличивают массу водостока. Как правило, это заканчивается обрывом системы с последующим ремонтом или полной заменой.

Еще одна важная область применения — поддержка рабочих температур трубопроводов на различных производствах независимо от времени года и обеспечение нормальных эксплуатационных температур в трубопроводах горячего водоснабжения.

В России с ее холодными зимами вопрос правильного типа обогрева труб стоит особенно остро.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
