Расстояния, глубина, ширина штробы
На какие нюансы следует обратить внимание при штроблении стен под кабель? Во-первых, это минимальные расстояния и отступы. Здесь придерживайтесь следующих рекомендаций и правил:
max глубина штробы – 25мм
при монтаже одного кабеля без гофры достаточно ширины – до 5мм
при использовании гофры – 20-25мм
Также обратите внимание на расположение борозды относительно подрозетника. Она не должна проходить четко посередине
Всегда ориентируйте ее ближе к краям. Причем слева или справа тоже играет роль.
Если будущая розетка или выключатель стоят близко к дверному проему, то правильнее будет провести штробу именно к дальнему краю от двери. Иначе при установке дверей, монтажники длинным нагелем при засверливании повредят кабель.
Еще при штроблении часто пользуются лазерным уровнем. Во-первых, он облегчает и ускоряет работу. А во-вторых, кабель при этом будет проложен идеально ровно.
В дальнейшем, при засверливании в стену шурупа под картину, вы будете точно знать на сколько миллиметров в сторону от розетки у вас лежит под штукатуркой кабель.
Не нужно будет применять всякие хитрые устройства и модные сканеры стен для обнаружения проводов под штукатуркой.
Правильное направление реза – сверху-вниз. Вы будете меньше уставать, а сила тяжести наоборот будет помощником при работе.
Достаточно приложить штроборез к стене, а дальше качественные диски и сила притяжения земли сделают большую часть работы за вас.
Изготовление штроб вручную
Для работы используются тяжелый молоток, зубило и тяжелый физический труд. Однако это способ хорошо сэкономить на закупке оборудования, которого нет в хозяйстве. Сразу следует остановиться на том, что вручную долбить можно только штукатурку или стеновой газобетонный блок. Эти материалы довольно легко раскрошить. Но сделать канавку в кирпичной стене уже довольно затруднительно. Про железобетон речь уже не идет — его не возьмет никакое зубило и стамеска. Исходя из этого, сфера применения ручных инструментов довольно ограничена.
Штробление молотком и зубилом штукатурки или газобетонного блока проводится по такой технологии:
Нанесение глубоких насечек по линии разметки. Предварительная трассировка позволяет предотвратить образование больших сколов.
Откалывание материала между насечками. Удары наносятся сверху вниз с той силой, которая необходима именно в этом случае.
Корректирование канавки по ширине и глубине.
У такого способа есть небольшой плюс — нет сильного шума, минимальное количество пыли. Долбить стены вручную можно допоздна даже в жилом доме.
Еще одним вариантом для ручного изготовления канавок является ручной штроборез. Им можно работать только по мягкому материалу, такому как газобетонные блоки. Но даже в этом случае придется приложить немало усилий.
Проведение подготовки стен и нанесение разметки
Для начала нужно выяснить наличие либо отсутствие скрытых проводов по предполагаемому маршруту прокладки штроб. С этой целью используют специальные приборы, благодаря которым определить место дислокации электрического провода не составит никакого труда. Это делается в целях безопасности, чтобы не попасть электроинструментом в провод под напряжением.
На поверхность стены наносят разметку по маршруту штроб начиная от распределительного короба по направлению к местам размещения розеток, выключателей и светильников. Но прежде чем начать какие-либо работы нужно занавесить проёмы дверей влажной тканью. Это позволит не разлететься пыли по всем закоулкам дома.
Важные правила штробления поверхностей
Монтаж электропроводки осуществляется закрытым способом. После завершения работ все штробы тщательно заделываются штукатуркой, шпаклевочной смесью или гипсом.
Правила распределения и прокладки электропроводов в зданиях и сооружениях строго регламентируются действующими строительными нормами. Поэтому при обустройстве штроб необходимо придерживаться следующих правил:
- Штробление осуществляется только в вертикальном и горизонтальном направлении. Наклонные штробы обустраиваются в помещениях, имеющих скошенные поверхности стен и потолков – мансарды, чердаки, лестницы.
- Ширина и глубина штроб определяется сечением электропроводки. Оптимальные размеры: глубина – 25 мм, ширина – 30 мм. При укладке проводов в гофрорукавах или металлических лотках глубина может быть увеличена до 35 мм.
- Максимально допустимая длина одного канала от распределительного щита до электрофурнитуры (розеток, выключателей) – 3 метра.
- Минимально допустимое расстояние от инженерного оборудования (отопительных приборов и газовых стояков) до горизонтальных каналов составляет 50 см, а от плит перекрытия – 18 см.

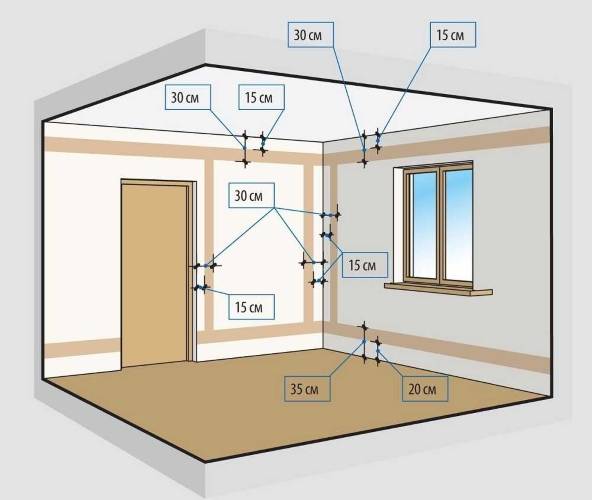

- Оптимальное расстояние от углов, дверных и оконных проемов составляет 12 см.
- При обустройстве штроб под потолочной поверхностью от верхнего угла делается отступ в 20 см.
- При наличии металлического каркаса в монолитных железобетонных стенах не допускается его разрезание или повреждение. Прокладка проводки осуществляется без нарушения стальной опоры.
- Прокладка силовых кабелей не проводится в несущих стенах, колоннах и балках перекрытий многоэтажных зданий, что может привести к ослаблению готовой конструкции здания.
- Запрещено пересечение отдельных элементов электропроводки в процессе их укладки.
- При низком расположении электрофурнитуры на стене штробы можно организовать в полу или осуществить завод кабеля через напольный плинтус.
Грамотная подготовка рабочего чертежа и штробление в соответствии с установленными правилами гарантируют безопасную и бесперебойную работу скрытой электропроводки.
Составляем план
Взяться за дело прокладки электрического кабеля в стене наобум – большая ошибка. Некоторые домашние мастера, не имея опыта, затевают штробление по принципу «там видно будет, разберёмся», а потом сталкиваются с трудностями, которых можно было бы избежать на этапе проектирования.
Для простой проводки не нужно детального чертежа, сделанного по всем ГОСТам. Достаточно будет схематичного рисунка, который, тем не менее, выполнен под линейку и содержит все линейные размеры.
При разметке помещения под будущую проводку нужно учитывать два основных фактора:
- Соблюдать разрешения и запреты, изложенные в соответствующей нормативной документации.
- Исходить из соображений удобства, эргономики и практичности, чтобы не создать проблем на других этапах ремонта и использования.
Штробление стены своими руками.
Чтобы выполнить штробление стены своими руками, необходимо знать чёткую последовательность всех действий. Давайте в этом разберёмся вместе:
- Первым делом, сделайте подробную схему расположения электропроводки и комплектующих элементов;
- Затем, по возможности освобождаем помещение от мебели и бытовой техники, так как при работе будет выделяться пыль;
- Переносим на поверхность стены заранее составленный план электропроводки применяя в этом деле маркер и строительный уровень;
- При помощи индикатора проверяем размеченную поверхность на присутствие старой электропроводки. При её обнаружении, необходимо выполнить демонтаж либо отступить в сторону на расстояние не менее 15 см;
- Выполняем штробление размеченной области, используя для этого один из вышеперечисленных вариантов;
- После того как канал будет полностью выполнен, его необходимо очистить от пыли и пропитать грунтовкой;
- Завершающим этапом монтируем электропроводку.

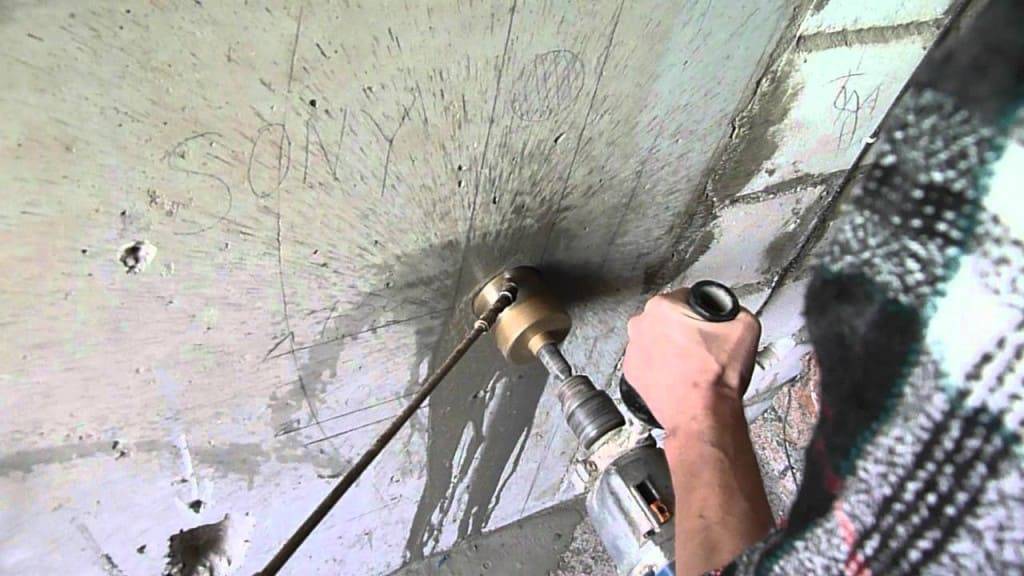

Штробление под розетки и выключатели выполняется при помощи перфоратора со специальными насадками нужной формы.
Необходимые материалы и инструменты
Для получения борозд в стенах из несгораемых структур выбирается комплект инструментов из списка:
- слесарное или строительное зубило и молоток;
- электрическая дрель или перфоратор;
- угловая шлифовальная машина с набором абразивных дисков;
- специальный электрический штроборез (или бороздодел).
Поскольку оборудование имеет высокую стоимость, то при проведении ремонта своими силами для поиска кабелей применяют индикаторную отвертку. Устройство позволяет найти проводку с глубиной залегания не более 15 мм и не реагирует на слаботочные магистрали и кабели с двойной изоляцией.
Зубило с молотком
Технология используется при выполнении коротких борозд или срочного ремонта. На стену наносят границы канала, а затем прорезают канавки зубилом, вручную регулируя глубину и интенсивность подачи инструмента. Методика не используется при резке кирпичных перегородок, ударные нагрузки нарушают монолитность кладки и вызывают частичное или полное обрушение стены.
Зубило с дрелью
Для получения борозды необходимо высверлить ряд отверстий диаметром 10-30 мм (в соответствии с шириной паза) с шагом 15-20 мм, расположенных вдоль линии штробы. Оставшиеся перемычки выбивают зубилом, полученный канал имеет неровные кромки и неравномерную глубину. Недостатками технологии являются низкая производительность труда, невозможность выполнения борозд в кирпичных стенах и большое количество пыли и грязи, выбрасываемых в помещение инструментом.
Болгарка
Угловая шлифовальная машина с абразивным кругом позволяет резать различные строительные материалы и не создает ударных нагрузок на перегородки. После выполнения параллельных надрезов центральную часть выбивают зубилом. Недостатками методики являются шумность, пыль, которая попадает в помещение, неравномерность глубины резки и риск срыва инструмента. Некоторые мастера дорабатывают оборудование, устанавливая двойной круг и защитный щиток с патрубком для подсоединения гибкого шланга пылесоса.
Перфоратор
Для резки борозд в патрон перфоратора устанавливают специальную насадку (например, бур или лопатку) из высокопрочной стали. Затем мастер проходит инструментом вдоль линий разметки, но полученные пазы имеют неравномерное сечение. Для повышения качества работ необходимо предварительно высверлить отверстия, а затем выбить перемычки лопаткой.
Штроборез
Самое высокое качество резки борозд под электропроводку достигается при использовании специального инструмента с электрическим приводом и окном для удаления пыли строительным пылесосом. Оборудование оснащено эргономичными рукоятками и визиром, позволяющим прокладывать канавки по намеченным линиям. В конструкции штробореза предусмотрены регуляторы для изменения глубины и ширины паза. После резки необходимо выбить центральную часть борозды тонким зубилом, канавки имеют ровные кромки и корректную геометрическую форму.
Болгарка с перфоратором
Поскольку специальный инструмент отличается высокой ценой (от 5,5 тыс. руб. за бюджетные модели китайского производства), то для ремонта используют комплект из угловой шлифовальной машинки и перфоратора. После разметки стен прорезают канавки необходимой толщины и глубины, а затем удаляют материал стальной лопаткой, зажатой в патрон перфоратора.
Для чего нужно заделывать штробу
Прежде всего, хотелось бы отметить, что перед формированием посадочных каналов под проводку или трубопровод важно ознакомиться с ограничениями. Например, существуют документы, в которых прописан запрет на нарушение целостности несущих стен
Проделывать штробы можно только по вертикали и горизонтали, а наклонные в случае с кривыми конструкциями. По глубине вертикальные линии могут составлять не более ⅓ от общей толщины рабочего основания, а горизонтальные до ⅙. При этом обшивка и прочая отделка не учитываются. Если рекомендуемые пределы превышаются, то прочность рабочей стены будет нарушена.
Теперь о том, зачем нужно замазывать штробы под проводку. Внутри любого помещения наблюдаются перепады влажности. Также полностью исключить механическую нагрузку на участок со скрытой проводкой не всегда получается. В обоих случаях результатом будет деформация обойного полотна или растрескивание штукатурки, межплиточных швов. Под облицовкой или обшивкой существует риск образования конденсата с сопутствующими последствиями. Дополнительно заполнитель канала будет защищать и фиксировать протянутые провода или трубы. То есть замазывать штробу – необходимое и рациональное мероприятие.
Чем лучше замазать штробу с проводкой
Чаще всего решением чем заделать штробы в стене после укладки электрики выступает гипс либо алебастр. Эти составы очень быстро затвердевают и обладают хорошей адгезией ко многим основаниям. Однако не все учитывают следующие неприятные моменты:
- материал разрушается при контакте с влагой;
- раствор с излишним содержанием воды по мере высыхания дает усадку, трескается и обладает низкой прочностью;
- сквозь гипсовую прослойку со временем хорошо проступает ржавчина.
То есть на практике излюбленный электриками алебастр – не всегда технически правильное решение.
Альтернативой могут выступать клея, ремонтные и гидроизолирующие составы на полимерной или цементной основе, которые также быстро схватываются
Здесь важно не путать перечисленные варианты с герметиками. Они для временной фиксации и полного заполнения каналов не пригодны
То же касается монтажной пены и жидких гвоздей.
Далее после застывания фиксирующего раствора, если это не метизы или пластиковые приспособления, нужно определиться с выбором чем замазать штробу с проводкой в бетонной стене либо деревянном основании. Здесь в первую очередь рассматривается показатель влажности в том или ином помещении. Так, для ванной, душевой, бани и подвала свойственны высокая влажность с большими перепадами. Для прихожей, туалета и кухни – средние параметры принято учитывать. Для остальных отапливаемых комнат (сухих) можно свободно выбирать гипс при условии полного отсутствия прямого контакта материала с металлическими изделиями.
Среди мастеров большим спросом пользуется гипсовая штукатурка (например, Ротбанд) для сухих помещений.
Если планируется дальнейшая облицовка основания плиткой, то предпочтение отдается аналогичному плиточному клею. В остальных случаях решением чем замазать штробу с проводкой выступают готовая цементная смесь или самостоятельно замешанный раствор из цементного порошка и песка в соотношении 1:3. Главное – соблюсти нужную толщину наносимого слоя. Превышение – одна из главных причин появления трещин, усадки и заметного снижения прочности состава.
Советы и рекомендации
Провести качественное и быстрое штробление стен помогут советы мастеров:
- Если требуется соединить 2 точки, то следует помнить, что штроба в этом случае может иметь только один поворот.
- Перед работой необходимо очистить стены от обоев, грязи и мусора.
- Во время работ нужно постоянно проверять размеры будущих штроб.
- Несущие стены нельзя штробить внутри, но можно снаружи. На первых этажах работы должны проводиться с предельной аккуратностью.
Штробление стен с привлечением профессионала может обойтись владельцу в круглую сумму. Выгоднее заняться этим процессом самостоятельно, заранее подготовив необходимые инструменты и материалы. Каждый может выполнить штробление стен в домашних условиях своими руками, если внимательно следовать инструкции и соблюдать правила.
Штробление перфоратором
Основным достоинством этого устройства является то, что оно может работать в трех режимах с довольно хорошей мощностью. Это позволяет быстро делать штробы с относительно небольшим уровнем погрешности. Использование различных насадок позволяет делать штробы только одним перфоратором. При этом затрачивается намного меньше средств и сил на выполнение работ. Даже при работе в режиме «удар-сверление» перфоратор производит в разы меньше пыли, чем болгарка.
Штробление перфоратором
Изготовление штроб может проводиться такими способами:
Высверливанием отверстий. Инструмент переводится в режим «сверление». В патрон вставляется коронка диаметром 25 мм. Делаются сотни отверстий на одинаковую глубину. Их края могут не соприкасаться или соединяться на несколько миллиметров. После того как будет закончено сверление, коронка извлекается, вместо нее устанавливается насадка зубило, аппарат переводится в режим «удар». Проводится выбивание оставшегося в проеме кирпича или бетона.
Бурение канавки сразу. Делается зубилом в режиме «удар» или буром 20 мм в режиме «удар-сверление». Обработка стены проводится по направлению сверху вниз или слева направо. Инструмент все время потягивается на себя, удары буром наносятся в сторону уже проделанной канавки, устраняя перемычки.
https://youtube.com/watch?v=_-cY0C6l0E4
При всех своих плюсах перфоратор нельзя назвать идеальным приспособлением для изготовления штроб. Работа сопровождается сильным шумом и вибрацией, которая раздражает и вызывает усталость. Края канавок получаются неровными, с острыми и рваными бортиками. Кроме того, на работу с перфоратором действуют ограничения, распространяющиеся на ночное время и выходные дни.
Технология штробления стен
Проштробить стену можно несколькими способами:
Молоток и долото
Канал можно проштробить, постукивая молотком по долоту
Канал в слое штукатурки можно пробить с помощью молотка и долота.
Штукатурка представляет собой, по сути, мягкий материал.
Лёгким постукиванием молотка по долоту пробивают канал нужной ширины. В качестве долота можно использовать стамеску.
Дрель и долото
В патрон дрели вставляют сверло для бетона. По всей длине штробы с небольшими промежутками делаются отверстия. Затем пробивают канал, удаляя долотом участки бетона между отверстиями.
Перфоратор
В инструмент вставляют наконечник в виде лопатки или пики. Работая в режиме отбойного молотка, перфоратор выбивает в бетоне штробу нужной глубины и ширины.
Штроборез

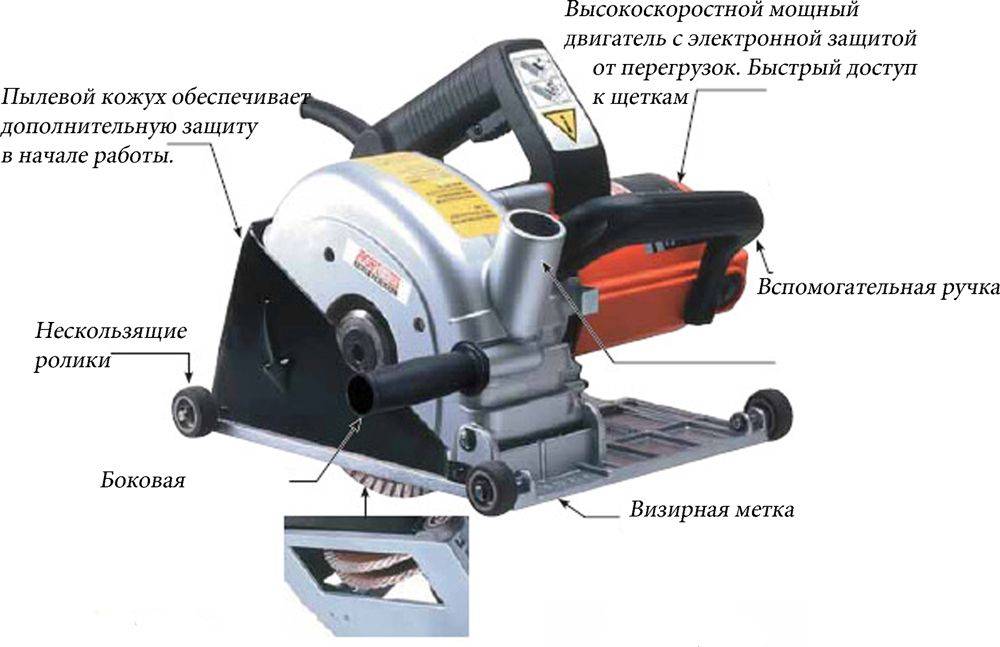

Устройство штробореза
Электроинструмент оснащён одним или двумя режущими дисками. Двухдисковый штроборез позволяет вырезать каналы различной ширины. Расстояние между режущими дисками регулируется вручную.
Используем болгарку для укладки электропроводки
Болгаркой можно без особых проблем выполнить штробление под проводку как кирпичной, так и бетонной или оштукатуренной стены. Но для этого понадобиться, приобрести специальный диск с алмазным напылением. При этом все работы выполняются в следующей последовательности:
- болгаркой по всей длине штробы проделывают два надпила параллельно друг другу с одинаковыми параметрами глубины и ширины от 2 до 2,5 см;
- для удаления центральной части канавки используют перфоратор или зубило с молотком.
Благодаря такому варианту канавка получается очень ровной. Однако использование этого электроинструмента сопровождается большим количеством пыли. Во время работы её появляется настолько много, что придётся воспользоваться пылесосом. При этом понадобиться помощник, держащий всасывающий шланг в непосредственной близости от среза.
Штробление стен под проводку: варианты, чем лучше
Для каждого отдельного случая инструменты, направления штробы и другие особенности могут различаться. Прежде всего, на выбор влияет тип здания и стен, которые расположены в искомом помещении. Кроме того, дополнительное влияние оказывают и размеры штробы.
Перфоратор с насадкой — инструмент для штробления стен
Перфоратор используется для штробления стен, как правило, в случае, когда производится ремонт только в одной из комнат. Обуславливается это тем, что от штробореза образуется специфическая дисперсная пыль, которая везде проникает и может портить вещи и мебель.
Для штробления перфоратором необходимо насверлить по обозначенной трассе отверстия диаметром 8 мм. Расстояние между этими отверстиями не должно превышать один сантиметр. После этого на перфоратор надевается специальная насадка для штробления, и аппарат переводится в режим удара. Далее потребуется пробить штробу между намеченными отверстиями.
Работы болгаркой
Предварительно понадобится разметить места будущего расположения кабеля. После того, как разметка была окончена полностью можно приступать к созданию желобов. При помощи болгарки это можно сделать двумя способами:
- Работы проводятся болгаркой, на которую одевается специальный диск, предназначенный для резки бетона.
- На расстоянии пяти миллиметров производится два параллельных друг другу пропила. А непосредственно канавка выдалбливается перфоратором.
Не рекомендуется производить расширение канавки болгаркой, поскольку диск может не выдержать нагрузки и лопнуть, что чревато опасными последствиями.
Насадка на дрель
Дрель также может пригодиться в решении рассматриваемой задачи. Потребуется использовать электрическую дрель, снабжая её попеременно сверлом, насадкой с коротким буром и специальной лопаткой.
Прежде всего, при помощи сверла либо насадки с буром следует просверлить отверстия глубиной не менее 25 мм и на расстоянии в 10-15 мм друг от друга. Следующим этапом при помощи насадки в виде лопатки осуществляется обустройство желоба.
Лопатка для работ
Выбить канавку нужных размеров, согласно нанесенной заранее разметки, можно при помощи лопатки. Лопатка является непосредственно насадкой для перфоратора, который и проводит образование и углубление канавки согласно размеченных заранее пропилов.
Среди преимуществ можно выделить то, что углубление образуется быстро, а его края и форма будут ровными, что не потребует выполнения дополнительных манипуляций. Среди недостатков значится то, что использование лопатки может спровоцировать большое образование пыли.
Возможно ли штробирование без пыли
Те, кого интересует вопрос, возможно ли штробить стены без пыли, могут получить положительный ответ. Это становится возможным при применении специализированного штробореза снабженного мощным пылесосом. Пыль, которая образуется в процессе работы, будет попадать в специальную камеру, которая предотвращает её проникновение в окружающее пространство.
Это интересно: Поиск рапределителных коробок в пазогребневых плитах
Способы штробления стен под проводку
Молоток и зубило
Молоток и зубило – дедовские инструменты, которые позволят потратить минимум денег на штробление стен. Минус – штробы будут кривыми, а сам процесс – очень долгим. Сложно представить себе, чтобы молотком и зубилом сделали канавки для всех проводов в квартире.
Сам процесс достаточно прост, можно справиться без особой подготовки. Сначала зубило широкой стороной прикладывают к намеченной линии и ударяют молотком. Таким образом намечают края штробы. Затем зубило ставят поперек канавки и начинают выбивать углубление в стене. Можно наметить границы штробы на определенном участке, а потом «копать» в глубину, а можно «углубляться» после каждых пары сантиметров сделанных границ.
Линии у штроб будут неровными, но впоследствии все равно они будут скрыты под слоем штукатурки и отделки. Получить более ровные края можно, если заранее сделать надпилы ножовкой.
Молоток и зубило – самый долгий и трудоемкий способ штробления стен. Подойдет он, если вдруг возникла необходимость продлить существующую трассу, а мастера со штроборезом звать уже не хочется.
Перфоратор или ударная дрель
Оба инструмента позволяют достаточно быстро штробить стены, но края канавок будут неровными. Ударная дрель и перфоратор – не одно и то же. Ударная дрель проделывает отверстия посредством вращения, перфоратор – посредством удара. В дрели удар слабый, но с большой частотой, у перфоратора удар сильнее, не требует никакой помощи со стороны человека. Дрель справится с бетоном и кирпичом, но не предназначена для частого сверления с ударом. Перфоратор куда мощнее, сможет долбить бетон и кирпич любой плотности, потому для штробления он в приоритете.
Принцип работы следующий:
- буром на расстоянии 1-1,5 см друг от друга сделать углубления по всей трассе;
- заменить бур на лопатку и под углом 45 градусов вычистить канавку, проходя от точки к точке. Используйте режим «без сверления»;
- лопатку перфоратора лучше не ставить поперек стены, иначе можно отколоть кусок стены;
- если в распоряжении только дрель, то возьмите победитовое сверло диаметром 8-10 мм. Расстояние между отверстиями меньше – 0,5-1 см. Если нужна широкая штроба, делайте отверстия в шахматном порядке. Промежутки выбивают при помощи молотка и зубила, как было описано выше. Такой способ подойдет, если необходимо, например, сделать штробы в одной комнате. Если же предстоит задача провести проводку во всей квартире, то лучше пригласить специалиста. Жители Киева и области могут обратиться в компанию Relicon, на странице https://relicon.kiev.ua/elektromontazh/ можно ознакомиться с перечнем услуг, ценами и преимуществами. Специалисты компании выполняют как целые проекты, так и отдельные электромонтажные работы.
Болгарка
Болгарка позволяет создать штробу с идеально ровными краями, без сколов и трещин, потому дальнейшие работы по черновой отделке будут упрощены. Понадобится инструмент с алмазным диском. По намеченной трассе проводки надпиливают две параллельные линии, ширина между которыми соответствует ширине штробы. Доставать материал из канавки придется при помощи перфоратора или же молотком и зубилом.
Болгарка при работе образует много пыли, потому можно сразу же всасывать ее пылесосом, держа трубку близко к очагу ее образования. Бытовой пылесос не подойдет – только строительный. Его можно взять в аренду или одолжить у знакомых. Но даже строительным пылесосом всю пыль вы не соберете.
Чтобы минимизировать образование пыли, можно постоянно увлажнять стену, но делать это необходимо до начала работы инструмента, чтобы вода не попала на диск. Также в продаже можно найти специальные пылесосы, которые подключаются к болгарке, — вариант на случай, если помощник не нашелся.
Штроборез
Штроборез – профессиональный инструмент. Покупать его на один раз нет смысла, но если есть возможность взять в аренду, то почему нет. Штроборез оснащается двумя алмазными дисками, можно варьировать дистанцию между ними, определяя ширину штробы, а также можно задавать нужную глубину. Оба круга сверху закрыты кожухом, который примыкает к стене при резке. Вся пыль сразу же втягивается в пылесос через предусмотренный для этого отвод.
После того, как сформированы края штроб (они получаются идеально ровными, сам процесс быстрый и не особо пыльный), остатки материала выбираются перфоратором.
Как сделать штроборез из болгарки
Инструменты отличаются присутствием кожуха с пылесосом и удлиненного шпинделя. У болгарки этих элементов нет. Однако при выполнении разовых работ можно самостоятельно модернизировать прибор. Это выгоднее, чем покупать готовый штроборез.
Изготовление защитного кожуха
Для сборки устройства своими руками потребуются профильная труба, кастрюля среднего диаметра, тонкий металлический лист, хомут. Размер последнего должен соответствовать таковому у заводского кожуха болгарки. Также нужно подготовить сантехнический отвод и сгон диаметром 1,25 дюйма.
Кожух изготавливают так:
- Делают подошву из профильной трубы. Ее разрезают вдоль, сваривают половинки перпендикулярно.
- Из металлического листа формируют 2 пластины, которые приваривают к подошве.
- Разрезают кастрюлю, делая из нее подобие кожуха. В днище формируют отверстие диаметром, совпадающим с таковым у штатной детали.
- Приваривают к конструкции хомут. Отрезают часть кастрюли, расположенную ниже отверстия. Вырезают из стального листа усилитель, приваривают деталь.
- Вырезают металлическую боковину. Приваривают элемент к кастрюле.
- Вырезают из сгона патрубок, который приваривают к отверстию в корпусе самодельного кожуха.
- Надевают сантехнический отвод на прикрепленный ранее элемент. Внутренняя прокладка обеспечивают прочную посадку, возможность поворота в разные стороны.
- В верхней части кастрюли формируют отверстие для рукоятки. Ее закрепляют болтом.
- Вставляют в подошву ролики, которые закрепляют шайбами.
Регулирование глубины пропила
Устройство, меняющее этот параметр, делают из простого винта. При вращении элемент опускает или поднимает платформу, из-за чего диски выступают больше или меньше.
Установка дисков на вал
Для закрепления деталей потребуется прижимная гайка. Перед установкой двух дисков снимают шайбу со шпинделя, стачивают ее. Это поможет закрепить еще 1 прижимную гайку.
Монтируют сначала первый диск, потом шайбу, потом второй круг. Конструкцию фиксируют другой гайкой. Готовый штроборез помещают в кожух, к которому подсоединяют шланг от пылесоса.
Чем и как сделать штробы в стенах
Профессиональный штроборез обеспечивает наилучшее качество. При отсутствии применяются перечисленные способы. У них различные трудоёмкость, объём выполненного труда и качество результата. Чтобы сделать штробление бетона или других видов стен, выбирать нужно более удобный вариант.
Болгарка УШМ
Болгаркой делают ровные края для штроба в бетоне. Применяют конструкцию с двумя параллельными дисками по ширине, которая должна быть равна ширине углубления. Болгаркой при штроблении бетона прорезают стену, делая нужную глубину. В результате получаются края канавки. Теперь нужно выбрать середину. Это можно сделать молотком и зубилом. Также берут для этого дрель или перфоратор. В последнем случае получится качественное углубление. Использование болгарки вместе с перфоратором предпочтительнее, однако тогда образуется особенно много пыли при штроблении.
Перфоратор
Перфоратор выпускается в профессиональном или любительском варианте. Это ещё один вариант того, чем штробить бетонную стену под проводку. У него имеются различные насадки, из которых выбирают подходящую. При работе используют ударную функцию инструмента или вращение. Перфоратор позволяет делать работу качественно и точно. Удобно использовать насадки с коротким и длинным буром, а также лопатку.
Молоток и зубило
Этот вариант распространён. Углубления делают после нанесения пометок на стене. Обрабатывая участок стены вдоль линии зубилом делают углубления. Затем ставят лезвие перпендикулярно линии и наносят сильные удары, выбивая верхний слой стены. После этого углубления увеличиваются до глубины 25 мм на всём протяжении.
Молоток и зубило подойдут специалистам, владеющим этими инструментами. Сделать ровный штроб таким способом очень трудно. Кроме низкой точности, при пробивании канавок длиной несколько метров, при таком способе действий расходуется много времени и сил. Это эффективно только тогда, когда стена сделана из относительно податливого материала, например, при штроблении газобетона. Это разумно, например, если слой штукатурки достаточно толстый. Здесь показан наиболее простой способ, как сделать штробу в бетоне.
Дрель
Часто применяется дрель. Её использование будет хорошим бюджетным способом. Для работы необходимо приготовить прочные свёрла нужной толщины.
Чтобы создать канавки, сначала делают неглубокие отверстия, идущие вдоль линии. Их располагают близко друг от друга — на 1-1,5 см. Намечают место канавки. Нужно закончить работу молотком и зубилом. Ими углубляют штробу до нужного уровня. Это хороший вариант, как проштробить стену почти без пыли.
Этим способом создают штробы в различных стенах, в том числе бетонных. Однако аккуратность канавок в этом случае будет недостаточной. На создание придётся потратить много сил.
