Как сделать электрощиток в гараж своими руками

Схема электрощитка

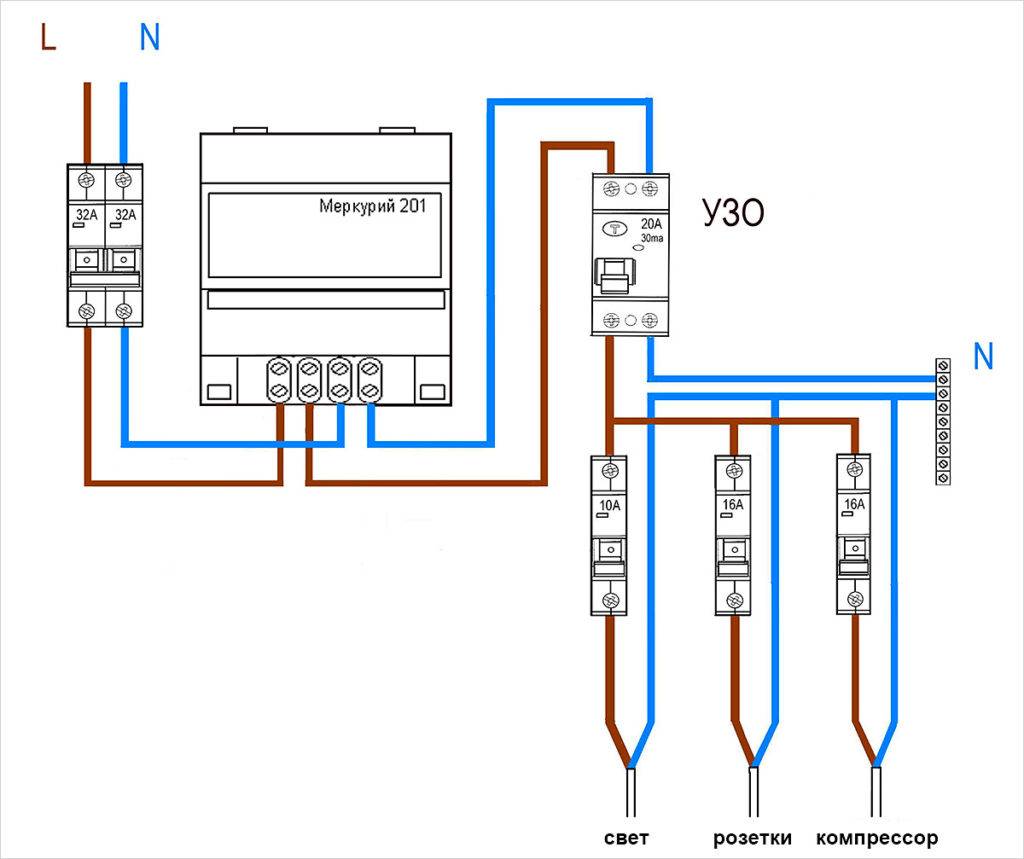

Схема электрощита с УЗО

При построении схемы нужно учитывать, что каждый потребитель должен быть подключен через аппарат защиты. В качестве защиты применяются автоматические выключатели. Помимо распределительных автоматов, необходимо также предусмотреть установку вводного автомата. Его выбор зависит от типа питающей сети. В случае, когда подводится однофазное напряжение, вводной автомат будет на 220 В. Если трехфазное – на 380 В. Выбор типа сети производится исходя из перечня потребителей. Для подключения промышленного сварочного аппарата желательно подвести трехфазную сеть.

Подбор автоматических предохранителей осуществляется согласно типу потребителей и их электрических параметров, таких как напряжение и номинальный ток. Все эти данные указаны в паспорте к оборудованию. Как правило, ток отключения автомата должен быть больше номинального тока аппарата.

Установка розеток в гараже

Кроме бытовых розеток, на которые ставятся дифференциальные автоматы, другие потребители могут быть подключены через обычные предохранители. Обычно допускается подключение электроприемников одной категории через общий автомат. Например, это касается освещения.

Из всего оборудования в гараже сварочный аппарат является наиболее энергоемким потребителем. Поэтому если планируется его использовать, необходимо предусмотреть запас по мощности.

Обычно освещение и бытовые розетки подключаются через предохранитель на 16 А, а промышленный сварочный аппарат ‒ не менее 50 А. На практике следует ориентироваться на результаты расчетов (в случае если приемников одной категории несколько) и на паспортные данные оборудования. Необходимо также предусмотреть как минимум один резервный автомат на 16 А. Для учета электроэнергии ставится счетчик.

Монтаж заземления

Вторым по значимости моментом при проектировании является вопрос заземления. Согласно ПУЭ для гаражей рекомендуется применять систему TN. Следует выполнить контур заземления из металлических круглых прутков диаметром 1,5 см, соединенных стальной полосой. Это в случае если контур отсутствует.

Далее необходимо определиться с корпусом щитка. Существуют шкафы открытого и закрытого типов. Так как гараж является объектом повышенной опасности, где могут в воздухе присутствовать пары горючих смесей, желательно отдать предпочтение корпусам закрытого типа с дверью. Степень защиты не менее IP20. Необходимо отследить, чтобы шкаф был с установленными DIN рейками.

После разработки проекта необходимо узнать, как собрать электрощиток и что для этого нужно.

Для чего необходим электрощиток и что надо предусмотреть

Прежде чем оснащать помещение электричеством, придется определить, для чего их устанавливают. Выделяют несколько разновидностей приборов, которые имеют разное предназначение. К ним относят:

Устройства вводно-распределительного типа. Такие модели устанавливаются, если надо принять электрическую энергию от сети или трансформатора. Оборудование оснащено приборами, которые отвечают за подсчет расходованного электричества, и дополнительными защитными панелями.
Распределительный щиток. По своим функциональным возможностям устройство напоминает предыдущую модель. Однако оно более функциональное, так как в нем устанавливаются элементы учета израсходованной энергии и приборы для контролирования работоспособности щитка.
Щит резервного типа. В приборе имеются специальные компоненты, которые при серьезных авариях на линии переключаются на резервные источники электроэнергии.
Обогревательный. Используют для подключения оборудования, которое отвечает за обогрев и освещение помещения.

Порядок подключения приборов

В первую очередь организуется ввод кабеля в гараж. Для этих целей принято использовать провода СИП. При проходе сквозь стену провода должны быть уложены внутри металлической трубы. Далее приступают к сборке собственно электрощита:

Выбирается место размещения. Как правило, щитки вешают в непосредственной близости от ворот и точки ввода кабеля.
После закрепления щита на стене устанавливается электросчетчик.
Закрепляют общий автомат защиты от КЗ с максимальным током, равным току наиболее мощного из подключаемых потребителей.
Устанавливается УЗО.
Последовательно ставятся автоматы защиты на каждую линию электропроводки. Ток отсечки будет зависеть от расчетной нагрузки. Станкам необходимо 25А, электрическому ручному инструменту – 16А, на освещение можно установить автоматический выключатель на 6А.
Производится соединение всех установленных приборов с помощью провода необходимого сечения. Сечение выбирается с учетом предполагаемой нагрузки. Если электричество необходимо лишь для освещения, то вполне можно обойтись проводом сечением 1.5 кв.мм. При более серьезных нагрузках (электроинструменты, станки, сварка и т.п.), то будет необходим провод сечением 2.5-4 кв.мм.

В промышленно изготовленных электрощитках для монтажа нередко имеются DIN-рейки. С их помощью приборы размещаются наиболее плотно и аккуратно.

DIN-рейка для электрощитка

Модульные электроустановочные изделия крепятся на DIN-рейке следующим образом:

верхним крепежом устройство подвешивается на рейке;
если необходимо, модуль сдвигается на свое место;
нижний фиксатор на устройстве оттягивается плоской отверткой и зацепляется за нижний бортик DIN-рейки.
нижний фиксатор возвращается на место, закрепляя всю конструкцию. Если фиксатор оснащен пружинкой, то эта операция происходит автоматически. В противном случае потребуется нажатие на этот фиксатор.

Чтобы полностью исключить вероятность соскальзывания приборов со своих мест, можно воспользоваться специальными фиксаторами или пассатижами подогнуть концы рейки.

Модульные электроустановочные изделия крепятся на DIN-рейке

Провода заземления закрепляются на специальной колодке. Крепеж производится винтами, фиксирующими провода в отверстиях колодки.

Если для коммутации применяется провода одного цвета, то желательно на концы каждого из них намотать слой цветной изоленты. Это избавит от путаницы с фазой и нолем.

Схема подключения приборов внутри коробки электрощитка

Порядок подключения приборов внутри электрощитка хорошо иллюстрируется приведенной схемой:

Входной кабель с тремя жилами от линии на столбе заводится по подготовленному каналу внутрь электрощитка. В качестве шлангов или каналов, по которым пропускается провод, можно использовать металлопластиковые или стальные трубы. Надежнее сделать ввод в короб через заднюю стенку электрощитка, а не бить отверстие в боковой стенке гаража;
Внутри электрощитка на монтажные планки последовательно крепятся электросчетчик, автомат отключения КЗ и блок защиты УЗО. Далее устанавливаются пакетники под розетки и приборы для освещения гаража, трансформатор питания светильников и вентиляции подвала;
С помощью коммутационных колодок приборы последовательно соединяются в цепь и подключаются к осветительной проводке и силовым проводам, идущим к сварочному посту и блоку розеток с максимальным током потребления до 25А. Остальные розетки подключаются к пакетникам с током отсечки в 16А.

Совет! Промаркируйте зачищенные отрезки проводов с помощью цветной изоленты. Это упростит подключение к колодкам и позволит избежать путаницы «земля-фаза».

Зачастую, чтобы упростить работу с подключением и пломбировкой счетчика в гараже, перед вводом в электрощиток устанавливают обычный отсечной рубильник или переносят дифавтомат. Обычно на этом настаивают электрики гаражного кооператива, так проще и надежнее защищаются от КЗ лампы внешнего освещения, и проще работать со счетчиком.

Целесообразность такого решения не всегда понятна, поэтому многие автолюбители могут страховаться и устанавливают в гараже два автомата, до и после счетчика, что тоже не всегда оправдано.

Розетки и осветительные приборы в гараже подключаются отдельными пакетниками, их разделяют на две группы – силовые с порогом в 25А и маломощные – для срабатывания на обычных розетках с нагрузкой не более 1,5-2 кВт. Для освещения достаточно слабых 5-ти амперников, но желательно на каждую точку освещения гаража, например, для прожектора, переноски и четырех настенных светильников установить свой выключатель на электрощитке.

Обязательным атрибутом смонтированного в гараже электрощитка является полноценный контур заземления проводки гаража

Это крайне важно. Не стоит особо надеяться на нейтраль линии напряжения и уповать на то, что она заземлена, как заявляют электрики и их помощники

Кроме того, при замыкании где-то на линии на нейтрали может появиться неплохой потенциал до 120В, что может спалить особо нежные приборы, работающие в гараже, например, блок зарядки аккумулятора. Толстый провод «земли», а лучше медную шину от стального контура, закопанного на метр глубиной, подключают по представленной схеме, электросчетчик условно не показан.

Устройство гаражного щитка

Монтируя электрощиток своими руками, нужно четко представлять себе его устройство. Входящий электрический кабель необходимо подключать к вводному автомату, выполняющему роль рубильника. Желательно в качестве вводного автомата применять двухполюсный автоматический выключатель. Таким способом производится отключение сразу двух проводников кабеля. Это делается в целях безопасности при проведении ремонтно-монтажных работ внутри щитка или в помещении гаража. Дело в том, что в гаражных кооперативах, зачастую, отсутствует должный контроль состояния электрохозяйства и, возможно, что на входящей линии нулевой и фазный проводники окажутся поменяны местами.

Если входящий ноль подключить, минуя автомат, то может сложиться ситуация, когда при выключенном автомате на узлах щитка будет присутствовать высокий потенциал. Это справедливо, если к гаражу подводится однофазное напряжение. При подаче трехфазного напряжения оптимальным будет применение четырехполюсного автоматического выключателя.

После вводного автомата подключают прибор учета электроэнергии. Обычно это бытовой счетчик, например, Меркурий 201. Выходящие из счетчика фазный и нулевой проводники подключают к УЗО (устройству защитного отключения). Наличие УЗО необходимо для защиты людей от поражения электрическим током. Когда человек прикасается к неизолированному проводнику, находящемуся под напряжением, через его тело начинает проходить ток утечки. Чтобы значение тока утечки не достигало опасного для жизни значения, УЗО отключает подачу напряжения.

Правильное срабатывание УЗО невозможно без наличия в щитке заземления. Заземление должно быть оборудовано в гараже независимо от наличия во вводном кабеле заземляющего проводника.

С выходных клемм УЗО фаза поступает на групповые автоматы защиты, с которых уже напряжение подается на каждый потребитель электроэнергии раздельно. Нулевой же проводник подключают к металлической шине. К этой же шине подсоединяют все нулевые проводники из кабелей, идущих к потребителям. Подобная шина объединяет все присутствующие заземляющие проводники.

Все элементы схемы щитка крепят на металлическую пластину, которая называется DIN-рейка. Конструкция DIN-рейки такова, что позволяет быстро закрепить на ней все элементы или, наоборот, демонтировать их. Для нулевой и заземляющей шин тоже существуют варианты крепления на DIN-рейку.

Возможный вариант размещения всех узлов внутри щитка.

После монтажа узлов внутри щитка все детали закрываются защитным экраном из комплекта щитка для предотвращения случайного прикосновения к токоведущим частям. В экране должны присутствовать окна, через которые производятся переключения и снимаются показания прибора учета электроэнергии.

Расчет количества материалов

Сколько нужно автоматов, метров провода, распределительных коробок и крепежа, а также светильников, определяют, исходя из заранее составленной схемы. Число розеток зависит от планируемого удобства пользования, наличия в гараже функциональных зон.

Минимально необходимое количество – 2, в идеальном варианте розетка должна быть на каждой стене там, где к ней будет подключаться электрическое оборудование. Допустимо установить блок из нескольких сетевых гнезд, это позволит одновременно запитать от одной точки несколько единиц потребителей. Все подключение – параллельное. Расход кабеля определяют длины отрезков по прямым с учетом скруглений при прокладывании в рукаве и небольшого запаса в пределах 10 %.

Для однофазной сети с заземлением берут 3-жильный кабель, который протягивается от распределительной коробки до розетки. Сращиваний лучше избегать, используя цельные куски: во влажной среде гаража каждое лишнее соединение будет источником проблем.

Перед началом расчета неплохо снять замеры со стен (длину и ширину), чтобы потом на плане разместить точки разбора энергии, и уже после этого определить расход кабеля. Заземление может прокладываться отдельной шиной большего сечения, но чаще используется стандартный кабель на 3 жилы.

Проводка в гараже: требования правил

Гараж является пожароопасным местом. Там хранится и сам автомобиль, и некоторый запас горюче-смазочных материалов. Поэтому в целях безопасности продуманности и качеству монтажа электропроводки стоит уделять максимум внимания.

В целях безопасности и качеству монтажа электропроводки стоит уделять максимум внимания

Еще на этапы планирования необходимо придерживаться следующих правил:

кабели по стенам прокладываются исключительно вертикально или горизонтально. Повороты выполняются под углом 90 градусов;
в отапливаемых гаражах минимальное расстояние от провода до отопительных труб – 10 см (требования ПУЭ 2.1.57);
высота установки розеток – 60 см, выключателей – 1.5 м. При этом последние рекомендуется размещать на расстоянии 10-15 см от дверного косяка;
размещать розетки по всему периметру гаража не имеет смысла. Во-первых, при выполнении работ их легко повредить. Во-вторых, удобнее разместить группу розеток вблизи основного рабочего места и при необходимости пользоваться удлинителем. Дополнительные розетки могут понадобиться лишь рядом станками, если таковые имеются, а также в составе электрического щита;
в смотровой яме, где высока вероятность появления влаги, розетки и лампы на 220В размещать запрещено. В подобных условиях допускается установка розеток на 12В и ламп освещения того же напряжения. Блок питания на 12В удобно разместить в электрическом щите. Низковольтную магистраль для потребителей в яме удобно проложить в стяжке бетонного пола.

Схема электропроводки в гараже

Проводку на розетки и освещение желательно оснастить независимыми автоматическими выключателями. В этом случае появится возможность ремонтировать розетки при свете.

Если планируется использование станков, то имеет смысл обратиться в местную энергосбытовую компанию по поводу возможности прокладки трехфазной линии электроснабжения. Это позволит при той же силе тока подключать нагрузку большей мощности.

Проектирование рабочей схемы электрощитка

Когда необходимо изготовить электрощиток для гаража, обязательно принять к сведению и учесть максимальное значение допустимого тока нагрузки, на которое рассчитана сама электросеть. В ряде случаев, как вариант решения проблемы последующей эксплуатации, придется отказаться от ряда приборов, потребляющих ток. К сведению принимаются следующие моменты:

Каждый потребитель обязательно должен быть подключен к сети энергоснабжения через электрощиток. Данное правило актуально в том случае, когда принимается решение подключить к сети сразу несколько частных домовладений. Самым оптимальным решением для обеспечения защиты послужат выключатели автоматического типа, которые при необходимости легко демонтировать. Дополнительно к распределительным автоматам необходимо предусмотреть и установку вводного устройства, выбрать который можно, опираясь на показатели работы сети питания. Если необходимо подвести напряжение однофазного типа, агрегат необходимо устанавливать на 220В, при подводе трехфазного — на 380В. При необходимости подключения к сети промышленного аппарата необходимо подвести трехфазную сеть. Осуществляется подобный подбор предохранительных элементов исключительно по типу потребителей, параметров номинального тока и напряжения. Все указанные данные можно запросто обнаружить, просмотрев паспорт к продаваемому оборудованию. Как показывает практика эксплуатации, ток отключения агрегата не должен быть больше, нежели чем номинальный. На бытовые розетки устанавливаются исключительно автоматы дифференциального типа, другие же потребители могут без проблем быть подключены посредством использования стандартных элементов. Допускается также подключение электрических приемников, отнесенных к одной категории через установленный общий автомат. К примеру, это касается непосредственно элементов освещения. На практике, сварочный аппарат является наиболее энергоемким потребителем среди всех используемых в работе

Именно по этой причине важно предусмотреть дополнительные затраты мощности, рассчитать актуальный запас. В частности, стоит отметить, что элементы освещения, бытовые розетки должны подключаться исключительно через предохранитель, рассчитанный на 16А, в то же самое время сварочный агрегат потребует установку элементов не менее чем 50А

Ориентироваться при последующем монтаже оборудования стоит исключительно на проведенные расчеты, если установлено, что приемников одной категории установлено несколько. Также важно принимать к сведению и паспортные данные оборудования, завяленные производителем. Стоит обязательно предусмотреть установку в конструкцию дополнительно одного резервного автомата, рассчитанного на 16А. При этом одним из обязательных условий (и выгодных с точки зрения обслуживания дома), устанавливается счетчик электрической энергии, в соответствии с заявленными требованиями коммунальных служб. Важно предусмотреть в конструкции и элемент заземления, что регламентировано требованиями принятого в настоящее время свода ПЭУ. В таком случае, необходимо проследовать рекомендации и применять систему TN. Конкур заземления в этом случае выполняется исключительно из прутков круглого сечения диаметром порядка 15 миллиметров. Это решение принимается в том случае, когда контур для системы полностью отсутствует. Разработчику необходимо определиться в будущем и с вопросом выбора корпуса для последующего щитка. В настоящее время в продаже предлагаются специальные шкафы, как открытого, так и закрытого типов. Учитывая, что гараж в соответствии с принятыми нормами относится объектам повышенной опасности, стоит отдать предпочтение конструкциям именно закрытого типа. Связано это также с тем, что в воздухе могут витать пары вредных смесей, способные навредить отдельным элементам системы и приборам, устанавливаемым внутри
Также необходимо обратит внимание на степень защиты агрегат, которая должна иметь показатель соответствующий IP20. Стоит отследить тот факт, что шкаф должен оснащаться установленными рейками DIN

Что собой представляет электрощиток

Распределительный электрощит — небольшая панель, которая используется для установки оборудования, отвечающего за оснащение помещения электричеством. Многие считают такие устройства очень удобными, так как в них можно установить все необходимые рубильники и электротехнические механизмы. Это упрощает отключение гаражного помещения от электричества, так как для этого достаточно воспользоваться несколькими рычажками.

При изготовлении щитов пользуются легкими материалами, которые упрощают их установку в гараже. Большинство моделей оснащается специальными защитными дверцами, которые замыкаются на ключ. Они помогают предотвратить случайный контакт с оборудованием, находящимся внутри. Некоторые современные модели имеют дверцы, которые закрываются герметично. Это защитит распределительный щит от осадков, если он установлен снаружи гаража.

Какие бывают счётчики?

Когда нужно произвести замену или установку электросчётчика в гараже, не каждый автолюбитель сможет разобраться и правильно выбрать тип устройства. Чтобы избежать покупки неподходящего варианта следует в общих чертах знать разницу между видами электрического счётчика.

Всего их множество, однако разберём два основных по типу конструкции – электрический и индукционный.

Электронный счётчик

Современный тип электросчётчика имеет немало преимуществ, среди которых:

Главные недостатки – высокая стоимость и более короткий срок службы по сравнению с индукционным.

Индукционный

Индукционный прибор считается классическим вариантом, он появился значительно раньше и его довольно часто можно встретить в старых постройках. Устройство имеет простую конструкцию и действует по принципу магнитного поля, образующегося с помощью двух катушек – напряжения и тока. В результате магнитное поле оказывает действие на диск, и оно осуществляет вращательные движения.

Индукционные счётчики отличаются долговечностью. Среди плюсов также стоит отметить надёжность и невысокую цену. Однако главный недостаток является существенным – низкий класс точности, что может стать причиной переплаты за счета.

Также механический счётчик имеет слабую защиту от хищения электроэнергии и при учёте нескольких её типов придётся использовать несколько приборов.

Трёхфазные счетчики

Помимо различия в строении и принципе работы электрические счётчики разделяются ещё и по измеряемым величинам на однофазные и трёхфазные. Первые подключаются к сети 220В и применяются как в квартирах, так и гаражных помещениях.

Подключение имеет ряд преимуществ:

Метод подключения и тип учета

Счётчики выбирают не только по принципу работы, но и по способу подключения и типу учёта электроэнергии. Трёхфазные приборы подключаются напрямую либо косвенно. Непосредственное подключение представляет собой включение в сеть без измерительных трансформаторов.

При этом схема монтажа самая простая – счётчик устанавливают напрямую в разрыв питающих проводов. Используется такой метод при небольшом количестве потребителей слабой мощности. Если имеются мощные потребители, тогда применяется косвенное подключение с использованием промежуточных трансформаторов.

Следует также обратить внимание на тип учёта, поскольку этот пункт поможет сэкономить деньги, если применять трёхфазное оборудование. В процессе работы устройства расходуется реактивная и активная энергии

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

подключение по установленной схеме;
упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер)

Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования

Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

Как сделать электрощиток в гараж
