Как подключить светодиодную лампу

Способы подключения светодиода к сети 220 В

Самый простой способ (читайте про все возможные способы подключения led) – подключение при помощи гасящего резистора, включенного последовательно со светодиодом. При этом нужно учесть, что 220 В – это среднеквадратичное значение U в сети. Амплитудное значение составляет 310 В, и его нужно учитывать при расчете сопротивления резистора.

Кроме того, необходимо обеспечить защиту светоизлучающего диода от обратного напряжения той же величины. Это можно сделать несколькими способами.

Последовательное подключение диода с высоким напряжением обратного пробоя (400 В и более).

Рассмотрим схему подключения более подробно.

В схеме используется выпрямительный диод 1N4007 с обратным напряжением 1000 В. При изменении полярности все напряжение будет приложено именно к нему, и led оказывается защищенным от пробоя.

Такой вариант подключения наглядно показан в этом ролике:

Также здесь описывается, как определить расположение анода и катода у стандартного маломощного светодиода и рассчитать сопротивление гасящего резистора.

Шунтирование светодиода обычным диодом.

Здесь подойдет любой маломощный диод, включенный встречно-параллельно с led. Обратное напряжение при этом будет приложено к гасящему резистору, т.к. диод оказывается включенным в прямом направлении.

Встречно-параллельное подключение двух светодиодов:

Схема подключения выглядит следующим образом:

Принцип аналогичен предыдущему, только здесь светоизлучающие диоды горят каждый на своем участке синусоиды, защищая друг друга от пробоя.

Схемы подключения к 220В при помощи гасящего резистора обладают одним серьезным недостатком: на резисторе выделяется большая мощность.

Например, в рассмотренных случаях используется резистор сопротивлением 24 Ком, что при напряжении 220 В обеспечивает ток около 9 мА. Таким образом, мощность, рассеиваемая на резисторе, составляет:

9 * 9 * 24 = 1944 мВт, приблизительно 2 Вт.

То есть для оптимального режима работы потребуется резистор мощностью не менее 3 Вт.

Если же светодиодов будет несколько, и они будут потреблять больший ток, то мощность будет расти пропорционально квадрату тока, что сделает применение резистора нецелесообразным.

В таких случаях в качестве токоограничивающего элемента можно использовать конденсатор. Преимущество этого способа в том, что на конденсаторе не рассеивается мощность, поскольку его сопротивление носит реактивный характер.

Здесь показана типовая схема подключения светоизлучающего диода в сеть 220В при помощи конденсатора. Поскольку конденсатор после отключения питания может хранить в себе остаточный заряд, представляющий опасность для человека, его необходимо разряжать при помощи резистора R1. R2 защищает всю схему от бросков тока через конденсатор при включении питания. VD1 защищает светодиод от напряжения обратной полярности.

Конденсатор должен быть неполярным, рассчитанным на напряжение не менее 400 В.

Емкость конденсатора рассчитывается по эмпирической формуле:

где U – амплитудное напряжение сети (310 В),

I – ток, проходящий через светодиод (в миллиамперах),

Uд – падение напряжения на led в прямом направлении.

Допустим, нужно подключить светодиод с падением напряжения 2 В при токе 9 мА. Исходя из этого, рассчитаем емкость конденсатора при подключении одного такого led к сети:

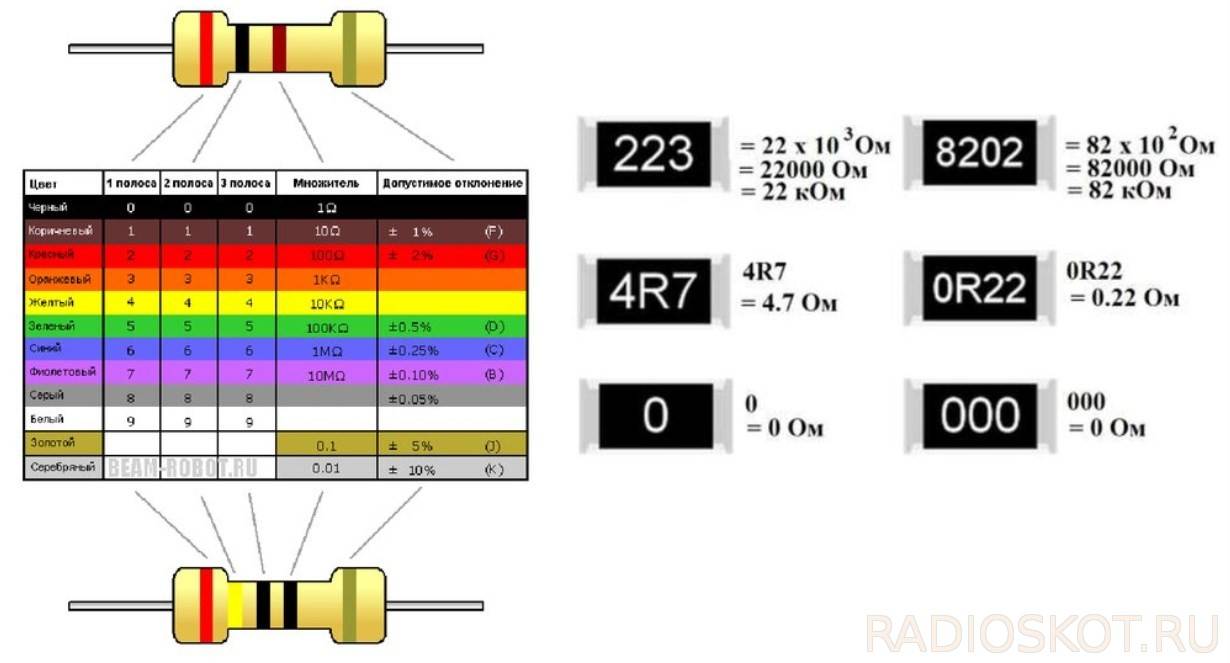

Допуск точности резисторов

Каждый изготовленный радиоэлемент отличается определенной точностью исполнения, называемой допуском. Чем меньше допуск, выраженный в процентах, тем лучше. Фактическое сопротивление резистора может тогда отличаться меньше от номинального сопротивления, указанного на корпусе. Допуск можно прочитать на корпусе резистора, информация об этом закодирована в виде цвета последней полоски:

На практике, два резистора номиналом 1 кОм при измерении омметром вообще не будут равны 1000 Ом!

Вернемся к примеру, где нужно запитать красный светодиод от источника питания 2,5 В. Расчеты показали, что нужен резистор 85 Ом. Меньший резистор 82 Ом будет ближайшим в стандарте. Проверим, можно ли его безопасно использовать:

  • I макс = (2,5 В – 1,6 В) / 82 Ом = 10,9 мА
  • I мин = (2,5 В – 2,2 В) / 82 Ом = 3,6 мА

Даже в худшем случае максимальный ток будет далеко от предельного (20-30 мА), поэтому легко можете использовать этот радиоэлемент с меньшим сопротивлением.

Светильники с электромагнитным ПРА

При переделке люминесцентного прибора в светодиодный обратите внимание на его конструкцию. Если переделываете старую лампу времен Советского Союза со стартером и электромагнитным ПРА (пускорегулирующий аппарат), модернизация практически не требуется

Первый шаг — вытащите стартер, подберите светодиод необходимого размера и вставьте в корпус. Наслаждайтесь ярким и экономным освещением.

Если не демонтировать стартер, замена люминесцентных ламп на светодиодные может привести к короткому замыканию. Дроссель убирать не обязательно. Потребляемый ток светодиода — в среднем 0,15 А; деталь будет служить в роли перемычки.

После замены ламп светильник останется прежним, менять крепление на потолке нет необходимости. Трубки оснащены встроенными в корпус драйверами и блоками питания.

Проверка светодиодной ленты без блока питания

Если поблизости нет переменного напряжения 220В или источника питания, лента проверяется проще всего, с помощью обыкновенной батарейки. Многие применяют для этого дела крону.

Однако из-за недостаточного выходного напряжения, проверить фактическую яркость светодиодов у вас не получится. Поэтому лучше воспользоваться пальчиковыми элементами А23, которые сразу выдают необходимые в большинстве случаев 12В.

Их можно вытащить из пульта дистанционного управления сигнализации автомобиля или из радиозвонков.

Двумя тонкими проводами соединяете плюс и минус батарейки с соответствующими контактными пятачками на ленте.

При небольшой протяженности подсветки (до 5м) и ее маломощности, этого вполне будет достаточно, чтобы все светодиоды загорелись. Правда с условием, что изделие рассчитано на рабочее напряжение 12 вольт.

Если лента мощная и более протяженная, то здесь может понадобиться уже аккумуляторная сборка на основе так называемых магазинов или контейнеров.

С их помощью можно собирать полноценную светодиодную подсветку, которая ничем не будет уступать обычной. При этом иметь кучу преимуществ и применений.

Не можете найти нужных батареек, но при этом являетесь автолюбителем? Прекрасно.

Автомобильный аккумулятор отлично справится с проверкой лент практически любой мощности и протяженности (в условиях организации домашней подсветки).

Единственная проблема может возникнуть в его демонтаже из под капота машины.

В крайнем случае, если лента у вас еще не смонтирована, то ее всегда можно принести в гараж к автомобилю и проверить непосредственно там, не снимая аккумулятора.

Как регулировать освещенность LED

Какие лампочки можно использовать с диммером? Когда для освещения использовались преимущественно лампы накаливания, всё было просто – обычный диммер легко справлялся с регулировкой яркости.

Лампы накаливания были заменены энергосберегающими люминесцентными экономками, их вообще нельзя было регулировать. Конечно, встречались ЭПРА для трубчатых люминесцентных лампочек с возможностью диммирования, но крайне редко и стоили они дорого.

Сейчас энергосберегающие лампы вытесняются светодиодными. Процесс излучения квантов света хоть и сложен, но с точки зрения регулирования, пожалуй, более прост, чем регулировка газоразрядных источников света.

Диммируемые светодиодные лампы – что это такое?

Что значит диммируемая светодиодная лампа? Это лампочка, которая поддаётся регулировке яркости с помощью ЛЮБОГО диммера, который разработан под переменный или постоянный ток (в зависимости от типа).

В ее схему питания заложены функции изменения яркости, в зависимости от питающего напряжения. Диммируемые светодиодные лампы работают со схемами диммеров типа того, что представлена выше.

Сетевой диммер регулирует подаваемое напряжение. Это значит, что при любых значениях напряжений, в определенном производителем диапазоне (он указан на коробке от лампочки), схема лампы будет стремиться поддерживать заданный ток. Яркость в свою очередь зависит от тока.

Обычные светодиодные лампы регулировать не получится, в лучшем случае она будет просто включаться и выключаться, в худшем — сгорит при низких значениях, установленных на диммере.

В самых дешевых светодиодных лампах стоит гасящий конденсатор. Они если и будут регулироваться, то только в очень узких пределах, значит они тоже не подходят. Пример диммирования обычных светодиодных лампочек посмотрите на видео.

Диммируемые светодиодные лампы на 220 Вольт

Регулировка яркости светодиодных ламп на 220В затруднена, потому что там установлена схема стабилизации тока на специализированном драйвере. Его задача стабилизировать выходной ток, для обеспечения равномерного и долгого свечения светодиодов, не зависимо от значений напряжения питающей сети.

Обычные светодиодные лампы не очень сильно поддаются диммированию. Чтобы выбрать правильную Led лампу для диммера – нужно внимательно изучить описание и обозначения, указанные на коробке и корпусе лампочки.

Светодиодные лампы с диммированием можно распознать по надписи: «для диммера», «регулируемая» или что-то подобное, возможно будет просто нарисовано условное изображение диммера, как на примерах ниже.

На что стоит обратить внимание при подключении светодиодной ленты: основные правила

Перед тем, как приступить непосредственно к выполнению работы, необходимо учесть несколько простых нюансов, которые позволят выполнить работу не только правильно, но и максимально качественно.

В первую очередь обратите внимание на длину изделия. Сначала подсчитайте общую длину того места, где вы собираетесь установить ленту

Благодаря этому вы сможете правильно подобрать и разрезать готовое изделие. Не забывайте и о соблюдении полярности, ведь светодиодная лента является устройством типа полупроводника. Если же вы что-то сделаете неправильно в этой ситуации, изделие не будет включаться и тогда можно будет исправить ошибку.

При подключение светодиодной ленты к сети 220в, ее необходимо разрезать. Помните, что сделать это можно только в специально отведенных для этого местах, ведь подключить можно не всю ленту, а только ее отдельные части. Если же вы разрежете не в том месте, где положено, то это не повредит в целом ленту, но несколько диодов, которые теперь не будут соединены друг с другом — не будут гореть.

Инструкция и схема подключения должна соблюдаться в строгом порядке, ведь это позволит избежать многие ошибки в монтаже. Чтобы быть уверенным в своих силах можно дополнительно посмотреть видео материалы на нашем сайте, где будут показаны все подробности и порядок выполнения действий.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

  • проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
  • автоматы питания освещения должны быть под замком;
  • работы производить исправным инструментом.

Что нужно переделать?

Внимательно посмотрев на схемы, даже неопытному электрику станет понятно, как подключить светодиодную лампу вместо люминесцентной. В светильнике с ПРА нужно выполнить следующие действия:

  1. Отключить защитный автомат и убедиться в отсутствии напряжения.
  2. Снять защитную крышку, получив доступ к элементам схемы.
  3. Из электрической цепи исключить конденсатор, дроссель, стартер.
  4. Отделить провода, идущие к клеммам патронов и подключить их напрямую к фазному и нулевому проводу.
  5. Остальные провода можно удалить или заизолировать.
  6. Вставить лампу Т8 G13 со светодиодами и произвести пробное включение.

Переделать люминесцентный светильник с электронным балластом ещё проще. Для этого достаточно выпаять или перекусить кусачками провода, идущие к балласту и выходящие из него. Затем фазовый и нулевой провод соединить с проводами левого и правого патронов светильника. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.

Намного проще выполнить установку и подключение светодиодной лампы Т8 в фирменных светильниках Philips. Нидерландская компания максимально упростила задачу своим потребителям. Чтобы установить светодиодную лампу длиной 600 мм, 900 мм, 1200 мм или 1500 мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Разбирать корпус светильника и демонтировать дроссель в этом случае не нужно.

При выборе светодиодной лампы Т8 G13 стоит обращать внимание на исполнение цоколя. Он может быть поворотным или иметь жёсткое соединение с корпусом. Наиболее универсальными принято считать модели с поворотным цоколем

Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока

Наиболее универсальными принято считать модели с поворотным цоколем. Их можно вкрутить в любой переделанный светильник, как с вертикальными, так и с горизонтальными прорезями в патроне. А ещё, регулируя угол наклона лампы, можно изменить направление светового потока.

Как подключить точечные светильники

Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:

  1. Подвесным.
  2. Накладным.
  3. Встраиваемым.

Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.

В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:

  1. Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
  2. Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
  3. Для деревянных плоскостей – крюк с резьбой.
  4. Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).

Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:

При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.

Важные сведения о конденсаторах

Конденсаторы-накопители используются в сети 220 В:

  • в роли блока питания (если прибор маломощный);
  • для согласования нагрузок;
  • для сглаживания напряжения;
  • для сглаживания силы тока.

Любой из них состоит из 2-х токопроводящих пластин и разделяющего диэлектрика. Заряд копится на пластинах, но не перемещается между ними. Форма может быть цилиндрическая, плоская, сферическая. Диэлектриком служит промасленная бумага, пленка, стекло, слюда, оксиды тантала и алюминия, электролиты.

Конденсаторы с классом защиты X2 предназначены для работы при температуре -40-+110оС с напряжением 250-310 В. Емкость 0.001-2.2 мкФ, основное достоинство – способность выдерживать повышенные нагрузки, вызванные коммутативными процессами или молнией.

Как питать несколько светодиодов

Предположим, есть 4 светодиода для подключения. Первый и самый простой вариант, – подключить каждый из них через отдельный резистор:

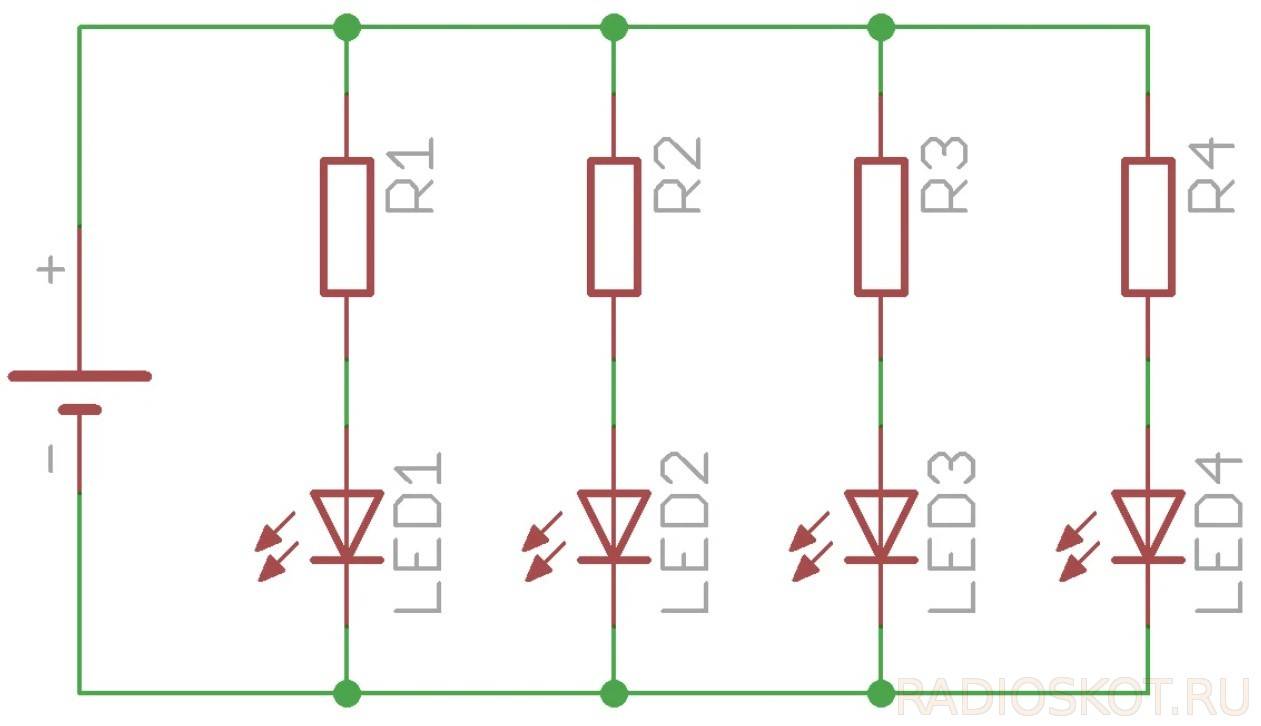

Независимое питание каждого светодиода

С точки зрения стабилизации рабочих параметров диодов это лучший подход: каждый из них запитан отдельно и не влияет на остальные. Проблемы с одним не повлияют на остальных. К сожалению, такой способ питания связан с большими потерями энергии. Вот пример питания 4-х красных светодиодов – каждый из них подключен через отдельный резистор 330 Ом. При таком подключении на каждый резистор подается напряжение, необходимое для правильного питания одного светодиода. С каждым последующим LED и его резистором потребление тока всей схемы соответственно увеличивается/

Виды драйверов.

По типу их можно подразделить на:

Линейные. Они наиболее подходящие, если входное напряжение не стабильно. Отличаются улучшенной стабилизацией. Распространены мало по причине низкого КПД. Выделяет большее количество тепла, подходит для маломощной нагрузки.

Внутреннее устройство драйвера

Внешний вид и схема драйвера LED 1338G7.

Импульсные. Основаны на микросхемах ШИМ. Обладают высоким КПД. Отличаются малым нагревом и длительным сроком службы.

ШИМ-драйвер Recom.

Микросхемы ШИМ создают значительный уровень электромагнитных помех. Людям с кардиостимуляторами не рекомендовано находится в помещениях, где применяются такие драйвера для питания светодиодов.

Драйвер, работающий с диммером. Принцип основан на использовании ШИМ-контроллера. Принцип состоит в том, что регулируется сила тока на светодиодах. Низкокачественные изделия дают эффект мерцания.

Драйвер с диммером.

LED драйвер на 220 В.

Существует немало уже готовых светодиодных драйверов промышленного производства. Естественно, они обладаю различными характеристиками. Их особенность в том, что они питаются от сети 220 В переменного напряжения и могут работать в широком диапазоне питающего напряжения. Задача, у них все та же. Выдать определенную силу тока. Многие промышленные изделия уже имеют гальваническую развязку. Гальваническая развязка предназначена для передачи электроэнергии без непосредственного соединения входной и выходной частей схемы. Это дополнительные очки в плане электробезопасности (простейшей и исторически первой гальванической развязкой считается обычный трансформатор). Обычно они имеют нестабильность не более 3 %. В подавляющем большинстве сохраняют работоспособность от 90-100 Вольт и до 260 Вольт. В магазинах очень часто их могут называть:

  • блок питания (БП),
  • источник тока,
  • адаптер питания,
  • источник питания.

Это все одно и тоже устройство. Продавцы не обязаны обладать техническим образованием.

Способы подключения светодиода к сети 220 В

Самый простой способ (читайте про все возможные способы подключения led) – подключение при помощи гасящего резистора, включенного последовательно со светодиодом. При этом нужно учесть, что 220 В – это среднеквадратичное значение U в сети. Амплитудное значение составляет 310 В, и его нужно учитывать при расчете сопротивления резистора.

Кроме того, необходимо обеспечить защиту светоизлучающего диода от обратного напряжения той же величины. Это можно сделать несколькими способами.

Последовательное подключение диода с высоким напряжением обратного пробоя (400 В и более).

Рассмотрим схему подключения более подробно.

В схеме используется выпрямительный диод 1N4007 с обратным напряжением 1000 В. При изменении полярности все напряжение будет приложено именно к нему, и led оказывается защищенным от пробоя.

Такой вариант подключения наглядно показан в этом ролике:

Также здесь описывается, как определить расположение анода и катода у стандартного маломощного светодиода и рассчитать сопротивление гасящего резистора.

Шунтирование светодиода обычным диодом.

Здесь подойдет любой маломощный диод, включенный встречно-параллельно с led. Обратное напряжение при этом будет приложено к гасящему резистору, т.к. диод оказывается включенным в прямом направлении.

Встречно-параллельное подключение двух светодиодов:

Схема подключения выглядит следующим образом:

Принцип аналогичен предыдущему, только здесь светоизлучающие диоды горят каждый на своем участке синусоиды, защищая друг друга от пробоя.

Схемы подключения к 220В при помощи гасящего резистора обладают одним серьезным недостатком: на резисторе выделяется большая мощность.

Например, в рассмотренных случаях используется резистор сопротивлением 24 Ком, что при напряжении 220 В обеспечивает ток около 9 мА. Таким образом, мощность, рассеиваемая на резисторе, составляет:

9 * 9 * 24 = 1944 мВт, приблизительно 2 Вт.

То есть для оптимального режима работы потребуется резистор мощностью не менее 3 Вт.

Если же светодиодов будет несколько, и они будут потреблять больший ток, то мощность будет расти пропорционально квадрату тока, что сделает применение резистора нецелесообразным.

В таких случаях в качестве токоограничивающего элемента можно использовать конденсатор. Преимущество этого способа в том, что на конденсаторе не рассеивается мощность, поскольку его сопротивление носит реактивный характер.

Здесь показана типовая схема подключения светоизлучающего диода в сеть 220В при помощи конденсатора. Поскольку конденсатор после отключения питания может хранить в себе остаточный заряд, представляющий опасность для человека, его необходимо разряжать при помощи резистора R1. R2 защищает всю схему от бросков тока через конденсатор при включении питания. VD1 защищает светодиод от напряжения обратной полярности.

Конденсатор должен быть неполярным, рассчитанным на напряжение не менее 400 В.

Емкость конденсатора рассчитывается по эмпирической формуле:

где U – амплитудное напряжение сети (310 В),

I – ток, проходящий через светодиод (в миллиамперах),

Uд – падение напряжения на led в прямом направлении.

Допустим, нужно подключить светодиод с падением напряжения 2 В при токе 9 мА. Исходя из этого, рассчитаем емкость конденсатора при подключении одного такого led к сети:

Разновидности

Свечевидная форма или так называемая «кукуруза» подходит для большинства декоративных разновидностей приборов. Особенно удачными называют варианты с патронами, направленными вверх. Шарообразные, грушевидные изделия неплохо сочетаются с плафонами. Акцентное освещение помогают создать так называемые рефлекторы.

Для светодиодных ламп распространены следующие виды цоколей:

  1. E40 в случае с крупными изделиями повышенной мощности. Этот вариант актуален при организации уличного освещения.
  2. E41. Его ещё называют «миньоном». Для маломощных ламп.
  3. E27. С таким цоколем сталкивался каждый.

Есть и штырьковые модели:

  • G13 – вариант похож на линейные люминесцентные лампы. Есть поворотная разновидность.
  • GX53. Встраиваемые и накладные типы светильников с плоской широкой формой.
  • GU10. С расстоянием между контактами в 10 мм. На кончиках штырьков отличается увеличенным диаметром.
  • GU5.3. Оснащают ими популярные лампы с обозначением MR16.
  • G4 – для ламп с миниатюрными размерами.

Схемы светодиодных ламп

Выравнивание переменного пота и создание необходимой мощности и сопротивления для светодиодных светильников решается двумя способами. Схемы условно можно разделить на:

  • с диодным мостом;
  • резисторные, с четным количеством светодиодных элементов.

Каждый вариант имеет простые схемы и свои преимущества.

Схема преобразователя с диодным мостом

Диодный мост состоит из 4 диодов, направленных в разные стороны. Его задача превратить синусоидальный переменный ток в пульсирующий. Каждая полуволна проходит через два элемента, и минус меняет свою полярность.

В схеме, для светодиодной лампы, перед мостом со стороны источника переменного тока на плюс подсоединяется конденсатор С10,47х250 v. Перед минусовой клеммой ставится сопротивление на 100 Ом. Позади моста, параллельно ему, устанавливается еще один конденсатор – С25х400 v, который сглаживает перепад напряжений. Сделать своими руками такую схему легко, достаточно иметь навыки работы с паяльником.

Светодиодный элемент

Плата со светодиодными элементами применяется стандартная, от вышедшего из строя светильника. Необходимо проверить перед сборкой, чтобы все детали были рабочими. Для этого используется аккумулятор на 12 V, можно от автомобиля. Нерабочие элементы можно заменить, распаяв аккуратно контакты и поставив новые. Внимательно следите за расположением ножек анода и катода. Они соединяются последовательно.

При замене 2 – 3 деталей, вы просто припаиваете их в соответствии с положением, которое занимали вышедшие из строя элементы.

Собирая новый светодиодный светильник своими руками, нужно помнить простое правило. Лампы соединяются по 10 последовательно, затем эти цепи подключаются параллельно. На практике это выглядит так:

  1. 10 светодиодов ставите в ряд и спаиваете ножки анод одной с катодом второй. Получается 9 соединений и по одному свободному хвостику по краям.
  2. Все цепочки припаиваете к проводам. К одному катодные концы, к другому анодные.

В текстах часто используется словесное обозначение контактов, на схемах значки. Напоминание для начинающих электриков:

  • катод, положительный — «+», присоединяется к минусу;
  • Анод отрицательный – «-», присоединяется к плюсу.

При сборке схем своими руками, следите, чтобы спаянные концы не касались других. Это приведет к замыканию и сгорит вся схема, которую вы сумели сделать.

Схемы для более мягкого свечения

Чтобы светодиодная лампа не раздражала глаза миганием, в схему сборки надо добавить несколько деталей. В целом преобразователь тока состоит из:

  • диодный мост;
  • конденсаторы на 400 нФ и 10 мкФ;
  • резисторы на 100 и 230 Ом.

Для защиты от скачков напряжения, вначале ставится резистор на 100 Ом, и за ним впаивается конденсатор в 400 нФ. В предыдущем варианте они установлены на разных концах входа. За конденсатором после диодного моста устанавливается еще один резистор 230 Ом. За ним идет последовательная цепочка светодиодов (+).

Как подключать

Лампы люминесцентные имеют две схемы подключения:

  • с ПРА (пуско регулирующая автоматика) включающим в себя дроссель, стартер, конденсатор (1);
  • на базе ЭПРА электронного типа, балласт включает в себя преобразователь, работающий на высоких частотах (2).

  • 4 люминесцентных трубок подключают к 2 ЭПРА. Каждая ЭПРА отвечают за функционирование пары ламп;
  • либо к ПРА комбинированного типа (в набор входят 4 стартера, пара дросселей, конденсаторы).

Схема подключения светодиодной лампы Т8 не предполагает использование ПРА или ЭПРА.

На иллюстрациях наглядно видно, как изменить схему подключения люминесцентной лампы на светодиодную.

Стабилизированный автомат защиты встраивается внутрь корпуса. С ним под рассеивателем из пластиковых либо стекломасс идет печатная плата со светодиодными элементами, которая крепится на алюминиевый радиаторе. Напряжение от сети поступает через цокольные штырьки на драйвер с одной либо двух сторон. Если сторона подачи одна, штырьки будут выполнять функцию крепежного элемента.

Перед тем, как устанавливать лампы светодиодные вместо люминесцентных и дорабатывать, перенастраивать старый светильник, внимательно ознакомьтесь со схемой подключения. Ее можно найти на корпусе лампы LED либо в документации к ней. Светодиод с подведением фаз и ноля с различных сторон – самый часто используемый вариант, поэтому, как поменять люминесцентную лампу рассматривать будем именно на ее примере.

Включение светодиодов от блока питания

Речь пойдёт о блоках питания (БП), работающих от сети переменного тока 220 В. Но даже они могут сильно отличаться друг от друга выходными параметрами. Это могут быть:

  • источники переменного напряжения, внутри которых есть только понижающий трансформатор;
  • нестабилизированные источники постоянного напряжения (ИПН);
  • стабилизированные ИПН;
  • стабилизированные источники постоянного тока (светодиодные драйверы).

Подключить светодиод можно к любому из них, дополнив схему нужными радиоэлементами. Чаще всего в качестве блока питания применяют стабилизированные ИПН на 5 В или 12 В. Данный тип БП подразумевает, что при возможных колебаниях напряжения сети, а также при изменении тока нагрузки в заданном диапазоне напряжение на выходе изменяться не будет. Это преимущество позволяет подключать к БП светодиоды, используя только резисторы. И именно такой принцип подключения реализован в схемах с индикаторными светодиодами.


светодиодных матриц

  • Iдрайвера – ток драйвера по паспорту, А;
  • ILED – номинальный ток светодиода, А.

В качестве источника питания можно использовать даже одну пальчиковую батарейку на 1,5 В. Но для этого придётся собрать небольшую электрическую схему, которая позволит повысить напряжение питания до нужного уровня. О том, как это сделать, можно узнать из статьи «Как подключить светодиод от батарейки на 1,5 В».

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
