Как починить светильник

Видео описание

О том, как разбирать ЛЕД-лампу с герметиком (вторая часть): Некоторые народные умельцы пытаются сделать это с помощью разогревания строительным феном, но этот метод не увенчается успехом, ведь снизу (под этими светодиодами) находится алюминиевый радиатор. Чтобы убрать с платы ненужный светодиод, в первую очередь необходимо снять с него жёлтую плёночку. Для этого лучше всего подойдёт маленькая тонкая отвёртка или игла. Когда эластичный светофильтр будет устранён, под ним можно будет увидеть металлическую поверхность с кристаллом, который в исправной лампе должен давать свет.

На металлоповерхность испорченного светодиода следует положить немного гелеобразного флюса, припоя либо легкоплавкого сплава (например, подойдёт сплав Вуда, имеющий температуру плавления всего 60-68,5 градусов по шкале Цельсия). Также понадобится хорошо разогретый паяльник, имеющий мощность около 60-80 Вт. Инструмент нужно прикладывать к диоду до тех пор, пока он не отпаяется.

Сплав Вуда Источник ozone.ru Благодаря использованию указанного сплава происходит смешение с основным припоем и в результате температура плавления последнего снижается. Таким образом, применение данного метода исключает вероятность перегреть печатную плату.

Устройство LED-лампы

Чтобы отремонтировать светодиодную лампу своими руками, нужно знать ее устройство

Светодиодная лампа представляет собой сборный прибор, состоящий из электронных и механических деталей, узлов и механизмов. Принцип работы устроен на изменение параметров материалов под воздействием электрического тока.

Состоит LED-светильник из таких фрагментов:

• Цоколь — для подключения к бытовой сети 220 В. Применяются цилиндры размера Е 14 и Е 27.
• Корпус. Делается из термоустойчивого пластика. Служит для размещения электрической схемы.
• Диэлектрический слой между цоколем и корпусом.
• Драйвер. Электронный блок, предназначенный для стабилизации входного сигнала до рабочих параметров, при которых могут функционировать кристаллы.
• Кристаллы. Издают свечение, когда через них проходит электрический ток.
• Радиатор. Предназначен для приема и отвода излишков тепла от греющихся частей, расположенных на плате.
• Колпак. Служит для равномерного рассеивания светового потока, который испускают диоды.

Принцип действия заключается в том, что напряжение через цоколь подается на драйвер, преобразующий переменный ток в постоянный. В зависимости от заданных параметров частота может увеличиваться до 100 Гц (люстра будет гореть ярко и ровно) или понижаться (светильник начнет моргать).

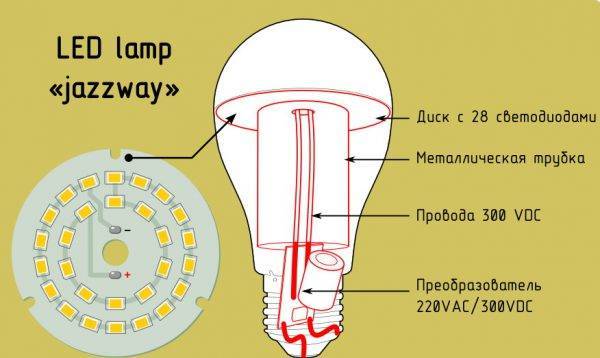

Устройство светодиодной лампы

Устройство светодиодного светильника является типичным. Внутри расположен драйвер, который представляет собой своеобразную плату печатного формата с установленными различными радиоэлементами. Работа приспособления предполагает питание с контактом патрона, которое передается на выводы цоколя. К цоколю в обязательном порядке подходят два провода, через которые осуществляется процесс подачи напряжения на драйвер. А вот уже драйвер осуществляет процесс подачи постоянного тока на плату, на которой и находятся светодиоды.

Сам драйвер – это специализированный блок электронный, который также можно назвать генератором тока. Именно благодаря драйверу осуществляется процесс преобразования подающего напряжения в ток, который необходим для стабильного свечения диодов.

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

• Демонтаж светильника;
• Изучение технической документации;
• Подготовка приборов (список перечислен выше);
• Приобретение мультиметра для проверки контактов;
• Проведение ремонтных работ в зависимости от проблемы;
• Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

1. Приспособление снимается с потолка или же стены;
2. Корпус прибора снимается;
3. Изучается схема электронная (чаще всего дефекты являются видимыми);
4. Удаляется плафон и другие украшения декоративного формата;
5. Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
6. Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Замена светодиодов

При замене светодиодов нужно соблюдать полярность Если причиной выхода лампы из строя является сгоревший диод, проводится его замена на исправную деталь. Эту процедуру следует выполнять в такой последовательности:

1. Включить паяльник, предварительно уложив его на негорючую подставку.
2. Пометить, где находится плюсовой и минусовой провод. Отсоединить планку с кристаллами от корпуса. Делается это с помощью паяльника путем расплавления контактов.
3. Зажать плату в держателе. Захватить неисправный кристалл пинцетом или хирургическим зажимом.
4. Поднести паяльник к контактам на обратной стороне детали. Одновременно тянуть диод в сторону от основания.
5. Отделить сгоревшую деталь. Аналогичным образом выпаять рабочий кристалл с платы донора.
6. Зачистить окалину с того места на радиаторе, где находился сгоревший диод.
7. Подготовить исправную деталь к установке. Для этого его контакты подгоняются по ширине к отверстиям на плате, после чего обрабатываются канифолью и оловом.
8. Вставить новый элемент контактами в отверстия. Необходимо действовать внимательно, соблюдая полярность.
9. Поднести паяльник с каплей припоя к каждому проводу и зафиксировать их на основании.
10. Обработать место пайки лаком для защиты от коррозии.
11. Восстановить слой теплопроводной пасты. Установить плату на радиатор.
12. Припаять провода к контактам.
13. Проверить работоспособность изделия путем его присоединения к переноске или настольной лампы с выключателем. Если возникли проблемы, выполнить доработку путем замены диодов или деталей драйвера.
14. Приклеить колпак к основанию. Для этого лучше использовать силиконовый клей. Пользоваться отремонтированным изделием можно через пару часов.

Частые причины поломок светодиодных ламп

Часто причиной выхода из строя светодиодной лампы становится неправильная эксплуатация или резкие перепады напряжения в сети. Разберем наиболее частые:

• Резкий скачок напряжения. Светодиоды в такой ситуации останутся целыми, а вот драйвер может выйти из строя;
• Неправильный выбор светильника. Если не обеспечена нормальная вентиляция, драйвер перегревается, что негативно сказывается на его работе;
• Заводской брак или фальсификация изделий. Если на прилавке на глаза попалась слишком дешевая лампа такого типа, стоит задуматься, каким образом достигнута низкая цена;
• Вибрации и удары. Светодиодам они не страшны, а вот для драйвера могут оказаться губительными.

Чаще всего из строя выходит конденсатор (лампа перестанет гореть), и токоограничивающий резистор (чувствительное мерцание, вплоть до моргания). Чтобы не покупать новое оборудование, нужно понять, как отремонтировать светодиодную лампу своими руками.

Цветные светодиоды создадут неповторимую атмосферу в помещении

Ремонт драйвера

Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.

Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.

Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.

Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.

Проведение ремонта

Рассмотрим пример ремонта аквариумных светодиодных светильников Juwel. Проще всего ремонтировать электротехнические изделия без дистанционного управления. Они все сконструированы по единой схеме, которая включает следующие детали:

• светодиоды, которые могут объединяться в один мост компактных размеров;
• резисторы сопротивления;
• конденсаторы (электролиты);
• катушка с обмоткой.

Ремонт такого устройства осуществляется в следующей последовательности:

• предварительно изымается аквариумный осветитель;
• далее производится его разборка;
• первым делом визуально осматривается плата на наличие видимых неисправностей: обрыв проводков, дефект драйвера, прочих элементов электрической схемы. Если подобные неисправности не обнаружены, можно считать, повезло;
• далее нужно осмотреть внешний вид светодиодного элемента, расположение светодиодов. Если на диодах есть обгоревшие участки, это первый показатель их выхода из строя;
• в случае обнаружения явных повреждений, к примеру, обрыва проводков, перегорания диодов, драйвера, прочих неисправностей, такие детали нужно заменить, отсоединенные контакты припаять;
• дополнительно можно выполнить превентивные работы, то есть перепаковать клеммники, подтянуть болтики, прочее.

Если источник неисправности обнаружен не был, осуществляется проверка работоспособности светодиодной цепи, для этого производятся следующие манипуляции:

• светодиодный осветитель надежно фиксируется;
• далее на него подается ток (рекомендовано для устройств мощностью 12В, 24В применять отдельный блок питания;
• все светодиоды поочередно «прозваниваются» (при подсоединении лампочки к источнику питания можно применять обыкновенный пинцет, с помощью которого замыкаются контакты на каждом отдельном диоде);
• в случае попадания на перегоревший светодиод лампочка засветится;
• осталось заменить неисправную деталь, собрать устройство и установить его на свое место.

Светильник для стола

Нарежьте сухих ровных веток диаметром не более полутора сантиметров (с красивой корой) – шесть – семь на ваш вкус. Пока пусть полежат на столе.

Вырежьте из круглого бревна подставку под настольную лампу толщиной три сантиметра и диаметром до тридцати. В центре просверлите дырку диаметром под две третьих дюйма – как раз под трубку из ПВХ. Сквозь нее наверх пройдет электропровод к лампе ЛЭД.

Там же укрепите два круга с сегментами из проволоки, на которых зафиксируете тканевый или из теплостойкой синтетики абажур. Сделайте его просторным, чтобы тепло внутри не собиралось.

Про отрезки веток мы не забыли. Аккуратно расставьте их вокруг ПВХ-трубки, стяните прочно посередине грубой бечёвкой или косичкой-жгутом. Вот и все советы о том, как сделать настольный светильник.

Идея для домашних мастеров

Прочитав нашу статью возможно у Вас возникнет такой вопрос, а можно ли самому собрать такой источник света? Можно, именно так я и сделал, до того как начал использовать заводские LED, и то в силу специфики люстры и дизайна. Используя светодиодную ленту и переделанный электронный трансформатор, была изготовлена лампа на рабочий стол с двумя режимами работы. Позже изготовлен ночник на одном мощном трех вольтовом диоде и декоративном бра из шпагата.

Также можете узнать о том, как сделать LED лампочку в нашей отдельной публикации. Надеемся этой статьей мы вас заинтересовали, не только возможностью ремонта светодиодной лампы своими руками, но и идеей создания красивых и необычных источников света!

Как починить сгоревшую LED лампу с цоколем E27

Что делать, если настольная лампа мерцает?

Инструкция по ремонту светодиодных лампочек

Сначала неисправность надо локализовать: как минимум определить, что ремонтировать – драйвер или светоизлучающие элементы. Если логически вычислить по внешним признакам проблему не удалось, можно проверить каждый светодиод – в такой лампе их немного, тест не займет много времени. Скорее всего, LED в данной лампе соединены в одну последовательную цепочку. Можно постараться уточнить – для этого надо соскрести краску с платы, но в данном случае и так все понятно. Пять светодиодов в две или три одинаковые параллельные цепочки не соединить.

Замена smd светодиодов

Проверка и поиск неисправного светодиода выполняется с помощью мультиметра в режиме проверки диодов. Как и обычный полупроводниковый вентиль, LED при приложении испытательного напряжения прямой полярности должен открыться, и мультиметр будет показывать какое-то сопротивление, а при приложении обратного напряжения светодиод будет заперт и сопротивление будет бесконечно большим.

LED с белым цветом свечения открываются при напряжении примерно 3,5 вольта.

Безуспешная попытка прозвонить COB-светодиод мультиметром.

Также следует понимать, что многие светоизлучающие элементы делают по COB-технологии. Она состоит в том, что несколько кристаллов помещают на одну подложку, соединяют, заливают компаундом и покрывают люминофором. В этом случае ни у какого мультиметра не хватит напряжения, чтобы открыть все цепочку кристаллов. Единственный способ проверки – с помощью лабораторного источника питания. Надо подключить зажимы или щупы источника и плавно поднять напряжение от нуля. Если приложена верная полярность, светодиод загорится.

Светодиод загорелся при напряжении 12 вольт.

Неисправный светодиод надо выпаять. Делать это лучше всего с помощью паяльной станции с феном. Если ее нет, можно попробовать паяльником, но он должен быть достаточной мощности. LED закреплены на теплоотводе, который будет забирать много тепла. Чтобы его достаточно прогреть, паяльник должен быть не менее 40 ватт (а лучше – больше). Надо покрыть оба вывода слоем флюса, чтобы сохранять тепло, и попеременно нагревать то одну, то другую сторону. В итоге LED отпаяется.

Выпаивание светодиода паяльником 65 ватт.

После выпайки контактные площадки надо промыть спиртом, при необходимости облудить. Припаивать новый светодиод можно также феном или мощным паяльником.

Схема и восстановление драйвера

Каждый производитель делает драйверы по своему выбору – это касается как общей схемы, так и элементной базы. За доказательствами можно заглянуть в интернет – по соответствующему запросу поисковая система выложит множество картинок, и не факт, что она совпадет с искомой схемой. Поэтому зачастую проще срисовать соединения с платы, благо, что элементов на ней немного. Для данной лампы получилась такая схема.

Схема драйвера, срисованная с дорожек платы.

Анализ подобных схем дает основание предполагать, что DB1 является мостовым выпрямителем, о чем свидетельствует маркировка на его корпусе, а модуль U1 – генератор ШИМ.

Проверить работу выпрямителя можно, замерив напряжение в указанных точках. Оно должно быть около 300 VDC. Если оно значительно меньше, значит, неисправен либо диодный мост, либо оксидный конденсатор на его выходе. Если все в порядке, надо нагрузить выход резистором в несколько сотен ом и осциллографом проверить наличие импульсов на выходе драйвера. Проблема может быть как в микросхеме U1, так и в ее обвязке.

Схема проверки драйвера.

В стабилизаторе тока применяются достаточно специфичные компоненты, к тому же тип их определить можно далеко не всегда (отсутствие опубликованных схем от производителя, отсутствие внятной маркировки на корпусе), поэтому приобрести элементы на замену сгоревшим получится далеко не всегда, даже через интернет. Единственный доступный способ ремонта в этом случае – использование лампы-донора.

Диагностика и замена светодиодов

Прежде, чем приступить к ремонту, снимают рассеиватель. Способы демонтажа различаются в зависимости от конструкции лампы. Большая часть рассеивателей снимается отверткой, для чего ею нужно его поддеть в нескольких местах, найдя слабое место.

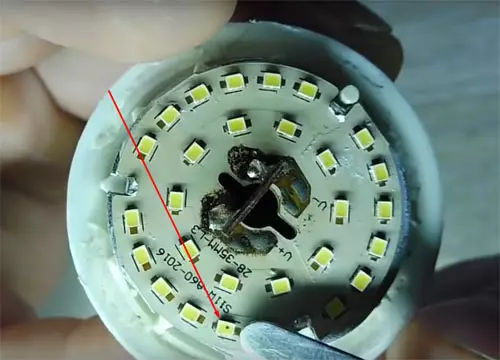

Светодиоды нужно осматривают: черные точки на некоторых элементах говорят об их выходе из строя. Осматривается и качество пайки – оборвавшийся контакт в последовательной цепочке светодиодов прерывает цепь их питания. То же происходит и при выходе из строя любого из диодов.

Светодиодная лампа без рассеивателя

Исправность светодиодов проверяется мультиметром. Измеряется их сопротивление в прямом направлении. Оно должно быть небольшим, величина для сравнения определяется на исправных элементах. При проверке работоспособные диоды тускло светятся. Можно поверить светодиоды, подав на них напряжение от батарейки с напряжением 9 В через резистор сопротивлением 1 кОм.

Обнаруженные неисправные элементы выпаиваются из платы, и на месте их установки впаивается перемычка. При наличии лампы-донора светодиоды заменяют, или используют детали от светодиодной ленты с похожей конструкцией и характеристиками.

Выпаивают светодиоды аккуратно. Для этого сначала разогревают припой с одной стороны и удаляют его с помощью отсасывающих устройств. При их отсутствии после полного расплавления припоя на одном из выводов он удаляется путем энергичного встряхивания платы. Остатки удаляются чистым жалом (можно тоже предварительно его встряхнуть) с обильным количеством канифоли. Второй вывод отпаять уже проще.

После установки перемычки вместо диода вся лампа будет светиться тусклее. Это связано с тем, что общее сопротивление цепи хоть и незначительно, но уменьшится. Ток через лампу увеличится, в итоге на конденсаторе будет оставаться большее напряжение. При удалении одного-трех диодов это не скажется на работе лампы. Но когда их останется мало, то увеличение тока станет настолько ощутимым, что оставшиеся детали будут перегреваться, процесс выхода из строя приобретет лавинообразный характер. Поэтому при массовом характере поломки светодиодов оставьте лампу в качестве донора деталей, заменив ее новой.

Замена выключателя с цепочкой у настенного светильника

Широкое применение в освещении жилых помещений получили настенные светильники – бра. Такие светильники часто производятся с встроенным выключателем, который приводится в действие через цепочку (шнурок).

Случается, что цепочка обрывается или выходит из строя сам выключатель, но это ещё не повод менять сам светильник. Выключатель для настенного светильника можно приобрести отдельно и заменить своими руками.

В данной статье мы рассмотрим замену выключателя с цепочкой на настенном светильнике (бра).

Шаг 1. Отключаем питание светильника (для этого отключаем автоматический выключатель в распределительном щитке). Снимаем настенный светильник, отсоединяем провода.

На фото выше у встроенного выключателя оторвана цепочка

Шаг 2. Отсоединяем сломанный выключатель, для этого откручиваем гайку-фиксатор:

Шаг 3. Подготавливаем новый выключатель к установке:

Как мы видим, у нового выключателя отсутствуют провода для подключения. Поэтому нам понадобится кусок витого провода (ПВС) сечением 1,5 мм 2 . Из этого провода нам нужно извлечь жилу:

Зачищаем токопроводящие жилы от изоляции и подсоединяем их к выключателю, как показано на фото:

Шаг 4. Устанавливаем выключатель в светильник и подключаем провода через зажимной клеммник Wago:

На фото выше мы видим, что фаза будет заходить на светильник через выключатель

Шаг 5. Регулируем длину цепочки:

Шаг 6. Подключаем светильник к питающему кабелю. Для подключения удобно использовать зажимные клеммники Wago:

Ремонт настольной светодиодной лампы

Как видно из схемы светодиодная настольная лампа состояла из трех функционально законченных блоков – блока питания, драйвера на микросхеме HC8T0506 и светодиодов. Так как лампа не включалась, то нужно было найти неисправный блок.

Сначала был проверен блок питания путем измерения мультиметром выходного напряжения, которое должно было быть 12 В. Оказалось, что напряжение отсутствует из-за обрыва токоподводящего провода на отрезке от блока питания к корпусу настольной лампы. После замены провода лампа все равно не включалась. Значит, еще неисправен драйвер или светодиоды.

Так как под руками был стационарный блок питания постоянного тока, то решил сначала проверить исправность одновременно всех светодиодов, не прозванивая мультиметром каждый из них по отдельности. Для этого с блока питания постоянное напряжение было подано через токоограничивающий резистор номиналом 47 Ом мощностью 5 Вт.

Так как мощность лампы составляла 5 Вт, а одного светодиода около 0,5 Вт, то для полноценного свечения светодиодов нужно было обеспечить протекание через них ток величиной около 0,5 А при напряжении 10 В. Напряжение на выходе блока питания увеличивалось до тех пор, пока оно не прекратило изменяться на входе блока светодиодов и составило 9,8 В.

Светодиоды в светильнике засветили в полную силу, следовательно, неисправность кроется в драйвере. Сначала была измерена величина трех сопротивлений мультиметром. Они оказались исправными. Что интересно, на печатной плате было нанесено не только обозначение резисторов, а и их номинальное сопротивление.

Далее на драйвер было подано питающее напряжение с блока питания и измерено напряжение на входе и выходе микросхемы – стабилизатора напряжения L7808. Оказалось, что на ее выходе напряжение отсутствовало. Микросхема была выпаяна и проверена на отсутствие короткого замыкания ее выхода на общий вывод, а также отсутствие короткого замыкания между контактными площадками выхода микросхемы с общим проводом. Короткого замыкания не было.

После проверки стало понятно, что с большой долей вероятности перегорела микросхема L7808. Под рукой был отечественный аналог, микросхема КРЕН5А. После ее запайки светильник заработал.

Ремонт своими руками светодиодной настольной лампы закончен. Проверка работы ступенчатого диммера показала его исправность. При первом прикосновении лампа загоралась в полную мощность, при втором в половину яркости, при третьем еле заметно (режим ночника) и при четвертом светодиоды гасли.

Стоит отметить, что настольный светодиодный сенсорный диммируемый светильник Pulsar ALT-312SD стильно и современно выглядит, достаточно надежный и обладает высокой ремонтопригодностью. Поэтому мой личный отзыв об этом светильнике – положительный.

Подготовка к ремонту

Для самостоятельного проведения быстрого и качественного ремонта любого электротехнического оборудования в бытовых условиях требуется предварительная подготовка.

Основные этапы предварительной подготовки к ремонту

• В первую очередь стоит выяснить источник неисправности (драйвер, светодиод или прочий элемент конструкции осветителя). Для этого нужно снять устройство с постоянного места размещения и разместить на рабочем столе.
• Далее нужно подготовить инструмент: комплект отверток, клещи (могут понадобиться для снятия корпуса, соединенного скрутками), мультиметр (для проверки контактов), изоляционная лента, пинцет (может пригодиться для работы с мельчайшими компонентами оборудования). Возможно, понадобится выполнять паяльные работы, поэтому паяльник тоже должен быть под рукой. Если же возникнет необходимость замены светодиодов, то для этого мероприятия можно воспользоваться дрелью с комплектом сверл разного диаметра.

После того как рабочее место подготовлено, все необходимые инструменты собраны, осветительный прибор снят, выявлены причины его поломки, можно приступать к ремонтным работам.

Устройство светодиодной лампы

Приступая к ремонту чего-либо, для начала следует тщательно изучить устройство и принцип работы оборудования. Независимо от внешнего вида и используемых светодиодов каждая лампа, включая филаментную, сконструирована по одной электрической схеме. Снимите корпус изделия и внутри увидите драйвер — электронную плату, к которой крепятся различные радиотехнические компоненты.

Любая LED-лампа функционирует по одному принципу. Напряжение питания поступает на контакты электрического патрона и передается на вывод обычного цоколя лампочки (E27 или другого формата). Таких выводов может быть несколько штук. К ним паяются два провода, по которым напряжение переходит на вход электронной платы. Драйвер преобразует переменное напряжение в постоянное, обычно понижая его, после чего передает на другую электронную плату со светодиодами.

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Рассмотрим на примере простой ремонт светодиодной лампы:

Иллюстрация	Выполняемое действие
	Сняв крышку рассеивателя внимательно осматриваем светодиоды. Если замечена подобная черная точка – элемент перегорел.
	LED-элементы можно выпаивать из ленты, но удобнее их приобрести отдельно. Продаются они так. Размер светового диода может отличаться, но по характеристикам должен подходить.
	Выпаиваем сгоревший элемент, зачищаем контакты и наносим специальную пасту. Элемент приклеивается к ней, в результате чего пайка производится легче.
	Сточенный уголок элемента показывает, где находится минусовая клемма. Если перепутать полярность, лампочка работать не будет.
	Прогреваем световой диод паяльным (или промышленным) феном и немного поджимаем пинцетом.
	Остается лишь проверить световой прибор. В нашем случае проверка производится без рассеивателя. С ним это делать не стоит, т.к. опасно.

Как можно понять, ремонт светодиодной лампы 220 В своими руками не так уж и сложен. При отсутствии новых деталей можно воспользоваться сгоревшими лампочками, выпаяв элементы из них. Из 2-3 старых собирается один рабочий световой прибор.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, – чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Причины выхода из строя светодиодных ламп

Перед началом ремонта светодиодного светильника рекомендуется точно установить причины неисправности. Очень часто сроки эксплуатации, заявленные производителем, не совпадают с реальными. В большинстве случаев причиной становятся некачественные кристаллы. На работу светодиодных ламп оказывают негативное влияние и другие факторы:

• Отрицательное воздействие на элементы оказывают скачки напряжения, чаще всего именно они провоцируют неисправности.
• Светильник не подходит для данной светодиодной лампы. В случае неправильного выбора плафона, светильник может перегреться.
• Низкое качество светоизлучающих элементов приводит к быстрому выходу из строя светильника.
• Может быть неправильно смонтирована сама система освещения, в результате электропроводка подвергается негативному воздействию.
• Отрицательное влияние механического характера – удары, сильная вибрация и прочее.

В том случае когда отсутствуют деформации, которые можно определить визуально, причину неисправности лампы нужно искать с помощью мультиметра или тестера.

Среди наиболее часто встречающихся неисправностей, требующих вмешательства и ремонта, следует отметить проблемы, затрагивающие конденсатор. Для проверки работоспособности его нужно выпаять из платы. После этого мультиметром проверяется конденсатор, а также работоспособность диодов.

Иногда светодиоды начинают моргать. Данное состояние возникает из-за неисправности токоограничивающего конденсатора. Другая причина поломки нередко связана со сгоревшим излучателем. Неисправность светодиодов не всегда определяется визуально, поэтому нужно будет делать проверку каждой детали с помощью тестера.
