Схема подключения генератора к сети дома

Как правильно использовать перекидной рубильник

При использовании такого способа также применяют подключение к распределительному автомату. Отключение вводной проводки не выполняют. Рядом с автоматом делают монтаж переключения на три позиции. Благодаря этому не нужно откручивать проводку. Рубильник помогает переключить питание сети с веток.

В генераторе есть ноль, поэтому для этого способа не используют трехклеммные переключатели. Заменить его можно при помощи 2-х полосных автоматов в количестве двух штук. Они должны быть поворотными. На корпусе есть отверстия, которые позволяют скрепить клавиши. Для монтажа применяют крепкие и надежные штифты. В процессе работы комбинация кнопок сможет заблокировать питание и разорвать цепь. При этом происходит открытие пути для электрического тока, который появляется в результате работы агрегата. Когда происходит нажатие и срабатывание в другой последовательности, то открывается линия электропередач, а энергия блокируется.

Переключатели устанавливают рядом с устройством. Запуск осуществляется в следующей последовательности:

• запуск мотора и начало его работы;

• прогревание;

• появление и постепенное увеличение нагрузки.

Специалисты рекомендуют делать подключения рядом для удобства пользователей. Это правило поможет предотвратить возможную работу генератора без пользы, когда напряжение будет восстановлено. Чтобы минимизировать затраты на работу устройства без особой пользы, можно выполнить подключение лампы накаливания. Когда произойдет включение перехода электрического тока, то она загорится.

ЭКОНОМИЧНАЯ СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА К СЕТИ

Подобная схема отличается высокой надёжностью, поскольку при её использовании риск пожара не возникает. Но назвать её самой удобной, пожалуй, нельзя.

Если вы различаете фазный и нулевой провод (имеете навыки электрика), то можете подключить генератор к сети с помощью рубильника, способного работать в одном из трёх положений (рис. 1).

В качестве такого выключателя-разъединителя можно использовать, например, переключатель IEK ВРТ-63. В зависимости от варианта исполнения он рассчитан на номинальной ток в 16, 25, 32 или 60 А. Это позволяет подключить автономные источники питания мощностью до 8,8 кВт в однофазном исполнении и около 20 кВт в трёхфазном.

Модульные трёхпозиционные переключатели могут быть одно- и двухполюсными для работы с однофазными генераторами разных типов, а также трёх- и четырёхполюсными для трёхфазных моделей электростанций.

При отключении электроэнергии сначала вам придётся запустить и прогреть на холостом ходу генератор и только потом, используя трёхпозиционный рубильник, перевести сеть потребителя на автономный источник. Когда централизованное электроснабжение восстановится, очерёдность действий будет обратной: необходимо перевести переключатель в нейтральное положе ние или через нейтральное положение на сетевое питание, после чего остановить автономную электростанцию.

Следует понимать, что аппараты типа ВРТ-63 предназначены только для коммутации. Предохранять электросеть от перегрузок и короткого замыкания должны устройства дифференциальной защиты и автоматические выключатели.

Устройство и основные параметры генерации

Устройство трехфазного генератора

Трехфазный генератор представляет собой устройство, работающее по принципу преобразования механической энергии вращающегося вала в электричество. В его состав помимо связанной с приводом подвижной части входят три катушки, набранные из множества обмоток и размещенные на сердечнике статора. В бесколлекторных генераторах при вращении ротора в катушках наводятся ЭДС, по своим параметрам соответствующие нормативам 3-х фазного сетевого питания. Это означает следующее:

  • получаемые напряжения имеют форму синусоиды;
  • амплитуда каждой из 3-х фаз равна 220 Вольт;
  • напряжение между ними составляет 380 Вольт;
  • частота генерируемых колебаний – 50 Герц.

Конструктивной особенностью таких агрегатов является сдвиг между фазами, равный 120 градусам.

С катушек статора в обслуживаемую линию подается переменное напряжение, обеспечивающее ее необходимым питанием 380 Вольт.

Выбор

Покупатель должен с самого начала определить, какие технические параметры для него — самые важные. Стоит присмотреться к таким показателям:

  • Масса.
  • Габариты.
  • Мощность.
  • Потребление топлива.
  • Уровень шума.
  • Длительность работы.

Автоматизация и цена вопроса — параметры, к которым тоже присматриваются

Это важно для тех, кто интересуется, как подключать генератор к сети дома, схема которой размещается на специализированных сайтах


Работа генераторов

По параметрам

Многие сначала ищут ответ на вопрос о том, сколько фаз должно быть у генератора для максимально удобной эксплуатации. Для этого нужно понять, какие электроприборы будут подключаться. Трёхфазные варианты допускают соединение как с одно-, так и с трёхфазными приборами. Однофазные сочетаются только с одним видом потребителей. Но это не означает, что модели с большим количеством фаз станут лучшими при любых обстоятельствах.

На каждой фазе максимальная нагрузка должна составить не более 30%. Значит, реально владельцы не смогут использовать больше трети от номинальной мощности, которой изначально обладает розетка. Например — номинальная мощность трёхфазного генератора равна 6 кВт. Значит, не более 2 кВт можно снять с обычной розетки на 220 В. Нагрузки всё равно требуется распределять по нескольким фазам при подключении однофазного генератора к трёхфазной сети дома.

Вам это будет интересно Все об подсветке потолка

Обратите внимание! Для мощности также проверяют параметры приборов, которые планируется подключать

При этом важно иметь запас хотя бы на 20-30%. Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы

Топлива тоже будет расходоваться слишком много

Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много.


Работы по подключению

По типу

Выпускаются синхронные и асинхронные разновидности устройств. Выбор предполагает внимательное изучение характеристик каждой из существующих моделей.


Устройство сети

Асинхронные

Главная их проблема — неспособность воспринимать так называемые пиковые нагрузки. Хотя и эти приборы можно использовать для сохранения нормальных показателей по напряжению. Они подходят для совместной эксплуатации с техникой, чувствительной к перепадам по напряжению:

  • Электронные устройства.
  • Вычислительная техника.
  • Медицинские приборы, поддерживающие бензиногенераторы.

Остаточная намагниченность ротора — главный источник энергии для таких приспособлений. Поэтому срок службы у асинхронных генераторов больше, чем у ближайших аналогов. Они не требуют применения систем с охлаждением, корпус агрегата полностью закрытый. Благодаря этому защита от пыли и влаги гарантирована в полном объёме.

Интересно! Асинхронный генератор невосприимчив к коротким замыканиям. Поэтому для сварочных аппаратов этот источник энергии — оптимальное решение. Но к перегрузкам подобные устройства могут быть весьма чувствительными. Поэтому запрещается их подключать к приспособлениям с первоначально высокими пусковыми токами.


Устройства с автозапуском

Синхронные

Качество тока в данном случае более низкое, если сравнить с предыдущим вариантом. Подходят, чтобы организовать аварийное питание при различных обстоятельствах:

  • Офисы.
  • Холодильные установки.
  • Электрооборудование в дачах, загородных домах.
  • Строительные объекты.

Есть у таких приборов и некоторые положительные качества:

  • Устойчивость к кратковременным перегрузкам.
  • Способность нормально переносить пиковые нагрузки, в том числе — при механической нагрузке.

Но защищённость от влаги с пылью и грязью хуже, чем у асинхронных конструкций. Ведь для охлаждения таким генераторам требуется пропустить через себя определённое количество воздуха. Синхронный генератор понадобится, если применяются приборы, работающие с реактивной нагрузкой. Тогда мощность будет меньше.

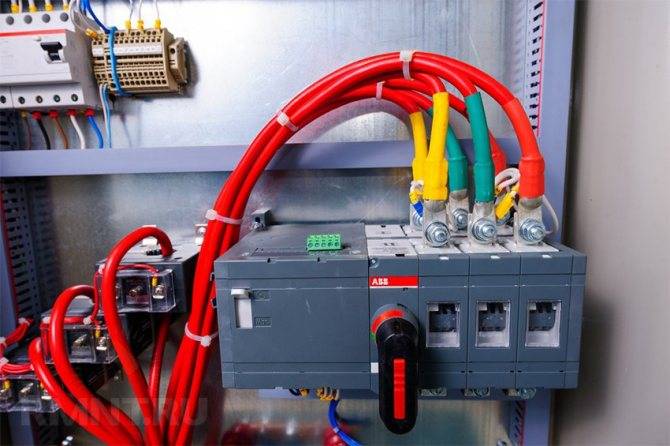

Перекидные рубильники

Фазность

О ней уже было сказано выше. Покупать трёхфазные генераторы стоит только при наличии в доме потребителя с соответствующими характеристиками. Если же все приборы однофазные — то и генератор выбирается такого типа. Это касается даже ситуаций, когда есть трёхфазная сеть, соединённая с домом.


Соединение с сетью

https://youtube.com/watch?v=QCtzlFM-QLY

Схемы подключения генератора

Купив мини электростанцию необходимо заняться ее установкой и пуском. Как подключить бензогенератор к дому? Чтобы ответить на этот вопрос нужно выполнить целый ряд действий. Но чтобы оборудование могло играть роль резервного источника питания его необходимо связать с тремя сетями:

  1. Центральной;
  2. Бытовых приборов;
  3. Проводкой от мини электростанции.

Исходя их этих связей и определяется схема подключения. Она может быть выполнена, как:

  • Включение непосредственно в розетку устройства;
  • Подключение к общей сети;
  • Соединение с единую цепь с центральной проводкой.

Рассмотрим особенности каждого способа. Первый является самым простым и не требует никаких дополнительных навыков и умений. Он может быть выполнен самостоятельно. Такая установка генератора используется в дачных строениях или на рыбалке.

Вторая также не зависит от наличия централизованной системы. Провода от генератора просто подключаются к разводке потребителей энергии. Такая схема называется постоянной. Единственное условие при ее выполнении – это соответствие сечения провода и номинального тока генератора.

Схема подключения к единой электросети

Третья схема установки бензогенератор рассчитается самой сложной. В этом случае мини электростанция соединяется в единую цепь с центральной системой. Для этого используются различные коммутаторы. Только эта схема дает возможность при сбое в сети быстро перейти на питание от генератора. Её называют резервной.

Но если первый способ доступен любому человеку, то два других требуют проведения подготовительных работ. И если вы сомневаетесь в своих способностях, то лучше доверьте выполнение подключения профессионалам. Особенно если выбрана схема подключения бензогенератора с автозапуском.

Этапы подключения

Итак, если вы решили воспользоваться последним из рассмотренных способов подключения, то вам придется выполнить следующие действия. Первое – это выбрать место для установки бензогенератора в помещении. Оно должно быть оборудовано в соответствии со всеми требованиями техники безопасности. Обычно такие помещения оснащаются вентиляционным оборудованием и звукоизоляцией.

Второе – внимательно изучите документацию к оборудованию В ней указываются все технические характеристики прибора.

Третье – подведите провода от генератора к электрощиту дома. Точку подключения рубильника к проводке располагают перед автоматами защиты. Процесс подключения бензогенератора к сети дома требует тщательного выполнения.

Смотрим видео, установка и подключение. Нюансы в работе:

Четвертое – если предполагается подключение без системы автозапуска, то нужно воспользоваться реверсивным или перекидным рубильником. Но в таком случае при отключении электричества вам придется отключить все автоматы и переключить его в положение 0. Через несколько секунд позиция меняется на 2 и только после этого можно заняться запуском оборудования. Поэтому более удобна все же схема подключения АВР к бензогенератору.

Подводим итоги

Как видно из приведенных выше данных ничего сложного в выборе и подключении мини-электростанции нет. С этой работой вполне может справиться каждый человек, имеющий начальные знания по электрике.

Какую из рассмотренных схем установки бензогенератора в помещении выбрать – зависит от специфики вашего помещения и особенностей использования оборудования. Самый простой вариант обычно используется в дачных строениях, так как он предполагает быстрый демонтаж оборудования в случае необходимости.

Для дома с постоянным проживанием обычно выбирают схему подключения генератора с автозапуском. Так как она позволяет переключать питание автоматически при отключении напряжения в сети.

Автоматическое переключение на генератор

Описанное выше подключение генератора к дому имеет существенный недостаток – при исчезновении электричества нужно вмешательство человека для перевода домашней сети на резервное питание. Данная схема не разбудит пользователя и никак не уведомит хозяина о том, что электричество пропало, и система отопления начнет замерзать.

Нужна электрическая схема, отслеживающая напряжение электроснабжения, которая запустит генератор, выведет его на нужные обороты и переключит рубильник. Подобные устройства, осуществляющие автоматический ввод резерва (сокращенно АВР ) выпускаются промышленностью. Подробная схема подключения прилагается к устройству, но принцип подключения можно понять, изучив рисунок ниже:

Подключение системы автоматического запуска генератора

От АВР (системы автозапуска) к генератору кроме силовых проводов подключается также кабель управления. Электрогенератор должен иметь функцию автозапуска для подключения к АВР. Управление и подзарядка аккумулятора генератора осуществляется напряжением 12 В. В инструкции к генератору должно быть подробное описание процесса подключения с указанием предназначения клемм.

Самодельная система автозапуска

Решать вопрос о том, как подключить генератор в качестве бесперебойного снабжения электроэнергией должен пользователь исходя из своих финансовых возможностей – АВР и электрогенератор, поддерживающий функцию автозапуска, обойдутся намного дороже. Поэтому многие домашние мастера стараются придумать свою схему подключения, используя систему контакторов с нормально открытыми и закрытыми контактами.

Контактор, работающий как перекидной рубильник

Принцип действия подобного переключателя таков – напряжение сети электроснабжения удерживает нормально разомкнутые контакты замкнутыми. В этом случае домашняя сеть подключена к электрической линии снабжения. Как только напряжение пропадает, катушка контактора перестает втягивать якорь, и замыкаются нормально замкнутые контакты, к которым подключен генератор.

Один из примеров подобных схем представлен ниже. Трехфазный контактор переключатель используется также для коммутации напряжения 12 В, включение которого заменяет поворот ключа генератора. То есть, при исчезновении напряжения сети таймер начинает запускать стартер с некоторыми промежутками, которые можно настроить.

Пример самодельной схемы для автоматического запуска генератора

Как только двигатель генератора запустится на его выходе появится напряжение, которое заставить сработать контактор К2, и таймер перестанет запускать двигатель. Как только появится напряжение на линии, включится контактор К1, и цепь ключа генератора разомкнется и двигатель заглушится.

Данная схема приводится как идея, и требует доработки, модернизации и добавления дополнительных элементов защиты, соответственно модели генератора. Народные умельцы модернизируют обычные генераторы, переделывая под автозапуск, добавляя исполнительные устройства для управления заслонкой и топливным вентилем, как показано на видео:

Если нет желания внедряться в схему и устройство электрогенератора, то коммутацию 12В можно использовать для включения сигнализации (будильника) и для подсветки места установки электрогенератора.

Безопасность подключения генератора

Бензогенератор, работающий на легко воспламеняемом бензине, не должен сам стать источником искры или короткого замыкания, особенно в непосредственной близости к емкости с запасом топлива

Поэтому следует уделить особое внимание качественному подключению генератора к сети

Пожарная безопасность подробно описана в инструкции, поэтому во избежание возгорания и несчастных случаев, следует подключение и установку электрогенератора произвести правильно, согласно требованиям. Категорически запрещается устанавливать работающий генератор в закрытом помещении – выхлопные газы ядовиты.

Помещение под генератор должно очень хорошо вентилироваться

Устанавливают генератор на свежем воздухе под навесом, защищающим от дождя и прямых солнечных лучей. Следует позаботиться о защите клемм подключения от коррозии при чрезмерной влажности. Также необходимо следить, чтобы аккумулятор был заряжен. Современные АВР также имеют функции оповещения о включении резервного питания:

Подключение проточного водонагревателя

Терморегуляторы для систем отопления, а также их подключение

Зарядка аккумулятора без зарядного устройства

Подключение варочной панели

Общее описание индукционных котлов для дома и их подключение

Главная » Электрооборудование » Генератор » Простое руководство о том, как подключить генератор к сети дома без посторонней помощи

Автозапуск генератора своими руками

При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.

Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:

1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.

2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.

3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию

Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).

На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.

При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.

Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.

Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.

Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.

Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.

Выбор подходящей модели

В продаже встречаются самые различные модели генераторов. Многие предназначены для применения на строительных площадках или в промышленных сооружениях. Домашняя электростанция представлена двигателем внутреннего сгорания, который соединен с генератором. Именно генератор вырабатывает электричество, преобразуя механическую энергию. Для дома в большинстве случаев выбирают четырехтактную модель с частотой вращения до 3 000 об/мин, объем топливного бака составляет 10−15 литров.

При выборе уделяется внимание следующим характеристикам:

  1. Мощность.
  2. Экономичность.
  3. Моторесурс.
  4. Комфорт в применении.
  5. Надежность.

Мощность выбирается в зависимости от того, как много оборудования будет питаться от генератора. Экономичность во многом зависит от особенностей применяемого ДВС и генератора. Комфорт в применении зависит от следующих показателей:

  1. Размеров конструкции.
  2. Шума во время работы.
  3. Особенностей управления, подключения и заливки топлива.

Надежность зависит от популярности бренда, под которым выпускается генератор.

Основным вопросом при выборе также является предназначение устройства. В большинстве случаев оно приобретается для резервного применения, когда возникает аварийная ситуация на линии. Примером можно назвать случай обильного выпадения снега. В качестве основного источника питания мини-электростанция применяется крайне редко.

Для подключения устройства требуется слаженная работа нескольких элементов:

  1. Домашней сети потребления.
  2. Центральной цепи подачи энергии.
  3. Кабеля от резерва.

В продаже можно встретить самые различные варианты исполнения мини-электростанций для дома. Большей популярностью пользуются бензиновые модели:

  1. Большой выбор.
  2. Мощность подходит для бытового применения: от 0,8 до 12 кВт.
  3. В продаже есть компактные модели, не занимающие много места.
  4. Для дома продают однофазные модели, но можно приобрести и трехфазный вариант исполнения.
  5. Надежность в работе и низкий уровень шума.

Схема охлаждения зависит от того, будет ли применяться генератор постоянно или только в качестве резервного источника. Многие модели, не предназначенные для длительного применения, снабжаются воздушными вентиляторами. Если устройство будет работать круглосуточно, то следует выбирать модель с водяным охлаждением.

В продаже встречаются и дизельные генераторы, которые из-за высокой стоимости и сложности сегодня устанавливаются крайне редко. Их применение целесообразно только в случае большого объема работы.

Установки для генерации тока разделяются на несколько основных типов:

  1. Асинхронные — характеризуются простотой и надежностью. Современные модели имеют корпус, который защищает основные узлы от воздействия пыли и влаги. Рекомендуется приобретать подобные модели для активных нагрузок.
  2. Синхронные агрегаты лишены практически всех недостатков, которые присущи асинхронным. Особенности конструкции позволяют поддерживать напряжение с большей точностью. Рекомендуется выбирать бесщеточную модель, так как она характеризуется лучшими эксплуатационными качествами.
  3. Инверторные — обходятся намного дороже, чем предыдущие варианты исполнения. При этом конструкция менее надежна и устройство проявляет себя в эксплуатации хуже: не может поддерживать постоянное напряжение.

При отсутствии трехфазных потребителей следует приобретать однофазный генератор. Это связано с тем, что трехфазная модель обходится дороже.

Почему знать, как подключить генератор к частному дому через розетку – это лишняя осведомленность

Там, где случаи аварийного отключения электроснабжения довольно редки, традиционно принято «подкидывать» кабель от бензогенератора прямо к ближайшему разъему при помощи штепселя. А зачем заморачиваться и обустраивать систему резервного ввода, ведь «рубят свет» только раз в полгода. Примерно такие мысли встречаются у наших соотечественников, которые не оценили по достоинству пословицу «пока гром не грянет, мужик не перекрестится».

Профессиональные электрики рекомендуют совсем не думать на тему, как подключить генератор к дому через розетку, по следующим причинам:

  • Отдельная розеточная группа не в состоянии принять на себя магистральную нагрузку.
  • Отсутствие отдельного автомата в линии включения.
  • Присутствие человеческого фактора, когда пользователь забывает выключить вводной автомат, чем вызывает перегруз и срабатывание защиты агрегата.
  • Возможность «встречки», когда напряжение городской сети при включенном автомате поступает на контакты работающего электрогенератора, чем может вывести его из строя.

И, наконец, последний аргумент – нет смысла пренебрегать безопасностью и комфортной системой эксплуатации узла. Правильней узнать, как подключить генератор на даче или в доме, и организовать или автоматический режим переключения или ручной. Согласитесь, только так все оборудование и электросети гарантированно будут в сохранности.

Это интересно: Резистор — классификация и принцип работы
