Гофра для проводов и кабеля – выбираем лучший вариант

Нормативы и правила прокладки кабеля в гофре

Требования государственных нормативных документов прямо не указывают на необходимость прокладки электрокабелей в гофре. Однако, из некоторых норм можно сделать однозначные выводы об использовании гофротрубы. Например:

— в таблице 2.1.3 ПУЭ (рис.1) рекомендуется монтировать незащищенные и защищенные кабельно-проводные изделия в трубах из трудно/несгораемых материалов;

— п.7.1.37 ПУЭ говорит о том, что электропроводка в помещениях должна выполняться заменяемой. Сделать это проще, если использован метод протяжки кабеля в гофре, ведь процедура замены электролинии, которая проложена в штробе или замоноличена, весьма трудоемка;

— п.3.58 СНиП 3.05.06-85 обязывает принимать меры по защите кабель-линий от механических повреждений.

Виды гофры для прокладки кабелей

Гофра для проводов предотвращает распространение огня при коротком замыкании в стенах, выполненных из горючих материалов. Кроме того, она защищает кабель при различных видах работ и выполняет эстетическую функцию.

Предлагаю разобраться, какие бывают кабельные гофры.

По материалам:

Тонкостенный рукав

Чаще всего используется в декоративных целях. За счет небольшой толщины имеет высокую гибкость и легко повторяет контур помещения. Отличается невысокой прочностью и выдерживает нагрузку не более 320Н/5см2. Укладывается под обшивкой потолка и стен. Материал очень тонкий и легкий.

ПВХ

Поливинилхлорид популярен для изготовления оболочек из-за уникального свойства самозатухаемости, незаменимом при возгорании провода.

Полиэтиленовые и Полипропиленовые

Имеют несколько разновидностей:

1. ПНД-полиэтилен низкого давления- отличается высокой гибкостью. Горюч;
2. ПВД —полиэтилен высокого давления — самый прочный. Используется для внутренней (скрытой) прокладки, прокладываемой в кирпиче, пенобетоне, бетоне; Нельзя использовать этот материал в горючих стенах. Трубы ПНД выдерживают колебания температур в широком диапазоне- от −25 до +95 градусов по Цельсию.
3. ПП —полипропилен- используется при строительстве монолитных домов. Проводка в данной гофре закладывается в специальные штробы стен.

Тяжелый прочный

Имеет толстые стенки, и соответственно высокую прочность. Используется для укладки в цементно-песчаную стяжку в полу или траншее на улице. Прочность-до 1250н/5см2)

Металлорукав

Самая прочная гофра для кабелей. Изготавливается из колечек стальной полосы толщиной 0.25- .03мм, соединенных между собой плосковыгнутыми и плосковыпуклыми шайбами. Дополнительную стойкость коррозии придает оцинковка гофры. Металлорукав так же может изготавливаться из нержавейки. Кабель в такой защите может использоваться в стенах из любого, даже горючего материала, и выдерживает нагрузку до 4000 Н/5см2 и выше. Для удобства работы металлическую гофру часто оснащают протяжкой для кабеля.

Гофрированная оболочка для кабеля выпускается разного цвета. Обычно изделия их ПВХ выпускаются в сером цвете, черные из полиэтилена, а из полипропилена -синие. Но строгих правил в плане цвета нет.

Чем отличаются трубы ПНД от ПВХ?

Трубы из ПНД и ПВХ используют для обустройства трубопроводных систем, канализаций, отопления. Первые создаются из полиэтилена низкого давления, вторые производятся из поливинилхлорида. И тот и другой материал обладают достаточно высокой прочностью, жаростойкостью, но есть между ними и различия.

Основные отличия ПВХ от ПНД:

1. Поливинилхлоридные трубы плохо переносят низкие температуры от -10 градусов. От мороза они теряют пластичность, покрываются трещинами, деформируются, мелкие частички материала попадают в воду, засоряя трубопровод. Изделия ПНД спокойно выдерживают температуру до -60 градусов по Цельсию;
2. ПВХ трубы более просты и дешевле в монтаже. Их не нужно сваривать в стык, как полиэтиленовые трубопроводы. Они соединяются элементарным раструбным образом;
3. Стоимость большинства ПНД выше, чем цена изделий из поливинилхлорида;
4. ПВХ и полиэтилен низкого давления используются для транспортировки жидкостей. Это могут быть и такие агрессивные материалы, как: кислота, щелочь, соли. Однако трубы ПНД, в отличие от ПВХ, также можно применять и для перемещения твердых, сыпучих сред;
5. Несмотря на достаточно высокую прочность обоих материалов, ПВХ уступает в этой характеристике;
6. Материал, из которого производят ПНД трубы, инертен. Он не вступает в реакцию с внешней средой, не выделяет в нее никаких вредных веществ. Полиэтилен абсолютно безвреден для человека. ПВХ же со временем начинает разлагаться и насыщает окружающий воздух сложными хлоридами, токсичными для человека. Как правило, при производстве элементов будущего трубопровода используют непластифицированный ПВХ (НПВХ). Такой материал безопасен и не выделяет в воздух вредных веществ.

Не смотря на всю простоту выбора между двумя типами труб, есть множество ньюансов, которые вы самостоятельно не решите. За советом всегда лучше обращаться к профессионалам, таким как . На их сайте представлен огромный ассортимент продукции для водоснабжения и водоотведения как малых размеров, применяемых в быту, так и больших – используемых в крупных водоводах. Например всегда в наличии есть очень популярная и не дорогая труба ПНД 32 мм или канализационная ПВХ труба до 315 мм. В любом случае, выбор только за Вами, а совет и качественная работа за профессионалами.

Разница в сфере использования

Помимо различных физических характеристик, сравниваемые трубы имеют отличия в сфере использования. ПВХ элементы востребованы при обустройстве бытовой безнапорной канализации, ливневок, водостоков и систем водоснабжения. ПНД изделия используются для монтажа дренажных систем, канализаций напорного типа, для перемещения газа и защиты проводов, кабелей. Полиэтиленовые трубы применяют для обустройства как питьевого, так и технического водопровода.

Что выбрать?

Оба варианта труб достаточно надежны. Они исправно функционируют на протяжении 50-60 лет. Их используют для обеспечения городских коммуникаций, в сельском хозяйстве и промышленности. Выбор того или иного варианта зависит прежде всего от поставленной задачи. ПВХ лучше использовать внутри помещений, где не бывает низких температур, например, при организации напорной сети в подвале. Для обустройства наружных инженерных систем, более уместным будет применение труб из ПЭ.

o-trubah.com

Виды гофры для кабеля

Разновидности подобных приспособлений основаны на разных критериях. По прочности гофра для кабеля разделяется на:

1. Легкую. Самая высокая степень гибкости при тонких стенках. Используется для прокладки под обшивкой в стенках и потолке.
2. Среднюю. Показатели немного хуже, чем в предыдущем варианте. Подходят для стен.
3. Тяжелую. Наделены толстыми стенками, что приводит к потере гибкости. Такая уличная гофра для кабеля укладывается в стяжку или закапывается в землю. Для резких поворотов используют специальные муфты.
4. Армированную. Представляет собой пластиковую оболочку, нанесенную поверх закрученной в спираль стальной проволоки.

Еще гофра разделяется на варианты с протяжкой и без нее, которая представляет собой тонкий трос или провод, с помощью которого облегчается затяжка кабеля. Использовать ее рекомендуется, когда трасса длинная. По материалам, из которых изготавливают гофру, выделяют следующие виды:

• поливинилхлоридные;
• полиэтиленовые;
• полипропиленовые;
• металлические.

Металлическая гофра для кабеля

Данный вид помогает выдержать сложные нагрузки при маленькой толщине металлических стен. Металлическая гофра бывает разной. Ее производят из оцинкованной или нержавеющей стали. Дополнительным плюсом является металлополимерная оболочка, которая повышает характеристики защиты от пыли и влаги. Термостойкая гофра для кабеля наделена такими достоинствами:

• многообразие вариантов;
• высокая прочность;
• устойчивость к температурам и химическому воздействию.

Среди недостатков нужно обратить внимание на не герметичность, при любом сжатии стенки расходятся, и к кабелям проникает влага. Гофрированная нержавеющая труба применяется в таких случаях:

1. Для защиты от больших механических повреждений.
2. При укладке в легко возгораемых строениях.
3. В месте пересечения трубопровода с электропроводкой.

Пластиковая гофра для кабеля

Труба для электропроводки обеспечивает эффективную защиту от возможных повреждений. Пластиковый вид применяется для создания скрытой трассы. Труба гофрированная ПВХ используется для прокладки таких кабелей:

• электрических;
• телефонных;
• телевизионных;
• компьютерных.

Пластиковая гофра имеет такие достоинства:

• доступность в цене;
• соответствие требования пожарной безопасности;
• самозатухание при возгорании;
• гибкость;
• удобство монтажа.

Среди недостатков можно выделить:

• потеря прочности при замерзании;
• порча после воздействия УФ-лучей;
• размягчение при нагревании;
• неустойчивость при повышенной влажности;
• некрасивый внешний вид.

Полиэтиленовая гофра для кабеля

Данный вид по многим показателям схож с полипропиленовым вариантом. Такая гибкая гофрированная труба универсальна и может использоваться как в помещении, так и на улице. Она наделена средней прочностью и гибкостью. Полиэтиленовая гофра для кабеля имеет такие достоинства:

• универсальность;
• устойчивость к ультрафиолету;
• не реагируют на изменения температуры и другие воздействия.

Ремонт гофрированных трубок

При повреждении уже проложенной гофры, пластиковая гофра заваривается полиэтиленом, а на металлической выполняется пайка специальной кислотой.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу. Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм. После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Чем вызвана необходимость заземления

Заземление электрооборудования, бронированных кабелей, а также электропроводки, проложенной в металлорукаве, создает условия защиты от поражения электричеством в случае пробоя изоляционной оболочки токонесущих элементов в них.

Когда сопротивление изоляции кабеля снизится ниже нормы, металлорукав будет находиться вод воздействием тока утечки, который по заземляющей перемычке будут уходить в землю. В случае прикосновения к нему человека создается еще одна цепь, параллельная заземлению, но, так как сопротивление человеческого тела гораздо больше, чем у заземляющей перемычки, через него пройдет незначительная токовая величина, безопасная для здоровья и жизни. По ПУЭ при монтаже кабельных линий металлорукав, служащий защитой для проводки, в обязательном порядке следует заземлить и сделать это надо в соответствии с требованиями нормативных документов (ПУЭ п. 1.7.76, см. Главу 1.7).

( 1 оценка, среднее 5 из 5 )

Свойства, делающие такие трубы популярными в монтаже

• низкая степень воспламеняемости и самозатухающие гофротрубы в случае возгорания провода;
• защита от опасного воздействия или угрозы механических повреждений;
• изоляция, обеспечивающая безопасность человека, находящегося в помещении;
• противостояние механическим факторам воздействия на проводку;
• обеспечение защиты от воздействий окружающей среды и природных факторов
• эстетика помещения.

При всех прочих приблизительно равных характеристиках преимуществом труб ПНД является большой диапазон температуры окружающей среды, который они могут гарантированно выдерживать без разрушения: от -25 до 95 градусов Цельсия.

Размеры выпускаемых гофротруб для кабелей начинается с 16 мм. Это наружный диаметр, что следует учитывать при выборе размера.

Цветовые решения могут быть разными. Самые распространенные цвета – беловато-серый, черный и красный.

Гофротруба может быть изготовлена и из металла, но такие трубы в электротехнических целях по понятным причинам не применяются.

Назначение гофрированной трубы

Прежде всего, отмечают возможность укладки проводов скрытым способом – внутри гофротруб, что позволяет спрятать их большое количество. Другие причины применения гибких изделий:

• снижение риска возникновения пожароопасной ситуации: появляется возможность проложить кабель на объектах с деревянными перегородками или отделкой помещений из легковоспламеняющихся материалов (вагонки, дерева, некоторых полимеров);
• защита проводов от механического повреждения, такая необходимость возникает, если они проходят за тонким покрытием отделочного материала (например, когда вбивают гвоздь, сверлят и т.д.);
• монтаж проводки в стяжке пола – слое бетона, при этом ребра жесткости обеспечивают защиту проводов от деформации вследствие воздействия механической нагрузки;
• водонепроницаемость: в толще бетона или на улице оболочка трубы контактирует с влагой, а для проводки это основная опасность;
• защита от ультрафиолета (за пределами объекта): в таких условиях многие материалы теряют свойства, что сокращает срок службы изделия.

Монтаж электропроводки в гофре

Недостатком гофры является неполная защита. Полимерные трубы дают возможность вовремя остановиться во время сверления стены, наткнувшись на препятствие. Однако нужно сразу прекратить работы, что обусловлено неабсолютной жесткостью полимерного материала.

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

• для силового кабеля;
• для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

• наружной;
• подземной.

Существует другой тип классификации изделий – по степени прочности:

• легкие трубы;
• тяжелые;
• сверхтяжелые.

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п	Цвет гофры	Сфера применения
1.	Серый	Стандартный электропровод
2.	Белый	Компьютерные сети, интернет
3.	Зеленый	Телефонный или другой слаботочный кабель
4.	Красный	Внешний силовой электрокабель
5.	Синий	В системе «теплый пол» и гибких водогонах
6.	Желтый	Нужды газоснабжения
7.	Гофра черная и коричневая	Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

«Гофра». Мифы и легенды электромонтажа

Все мифы о «гофре» стоит разделить на две категории. Причем главные свойства гофры обычно или не озвучиваются вообще, либо упоминаются вскользь. Итак.

1.Механическая прочность. Ну тут все прозрачно, ее просто нету. Сам кабель способен выдержать куда большие нагрузки, чем гофра.

2. Пожарная безопасность. Гофры из ПНД вообще горючи и запрещены к прокладке в помещениях, потому что попасть под раскаленную пластиковую капель — гарантированно получить тяжелые ожеги. ПВХ гофры — самозатухающие, но плавятся они гораздо раньше самого кабеля, в чем нетрудно убедиться экспериментально. О сопротивляемости дуговым токам при пробое и речи не идет.

1. Эстетика и удобство монтажа. Речь конечно не об удобстве протяжки длинных отрезков кабеля. Нет. Это просто возможность корректно, с высокой степенью герметичности завести кабель в распределительный щит, подрозетник и т.д. Возможность легко закрепить кабель на любых поверхностях. Как ни смотри, кабель в гофре выглядит гораздо эстетичнее кабеля прибитого скобами.

2. Сменяемость проводки.

Возможна замена вертикально-проложенных участков кабельной трассы. Например от распаячной коробки на потолке до выключателя. Иногда бывает полезно. Но если мы говорим за новую проводку, то замена в ближайшие лет 30 вам не грозит. В основном, этот пункт актуален для линий связи, охраной и пожарной сигнализации. Тут и кабеля тоньше и мягче, что облегчает протяжку на значительные дистанции, и необходимость их замены возникает значительно чаще.

Когда можно использовать

Существует множество причин, по которым электрические провода целесообразно прятать в гофрорукав:

Если возникает необходимость монтажа кабеля в стенах из горючих материалов или под отделкой, склонной к возгоранию, необходимо брать гофру с оболочкой негорючего типа.

Когда электропроводка закрывается отделочным материалом, то существует риск в последующем повредить кабель, например при сверлении отверстий. Гофра с твердой оболочкой снижает вероятность повреждения.

В случае монтажа кабеля под полом или в стяжке обеспечивается защита от сдавливания или повреждения с сохранением возможности оперативной замены.

Для наружного проведения проводки применяется уличная гофра для кабеля. У нее должна быть повышенная защита от повреждений и воздействия погодных факторов.

Протяжка для проводов: свойства гофры

Гофрированная труба представляет собой последовательные кольца нескольких размеров: широкие и плотные кольца чередуются с узкими и более тонкими. Вдоль трубы находится гребенка, имеющая прямоугольные выступы. Плотные внешние кольца способствуют надежности трубы, если на нее производится сильная поперечная нагрузка.

Подобрать протяжку проводов можно самостоятельно или с помощью профессионального мастера. Для работы с электротехникой трубы изготовляют из поливинилхлорида, полиэтилена или пропилена. Главное свойство гофры – защита провода от воспламенения.

Свойства гофры:

• Имеет низкую степень воспламеняемости. Если провод возгорается, то гофра имеет эффект самозатухания.
• Труба защищает кабель от возможных механических повреждений.
• Труба имеет изоляционные свойства, которые обеспечивают жильцам безопасное нахождение в помещении.
• С помощью трубы можно противостоять различным механическим воздействиям.

ПНД трубы выдерживают температуру воздействия от минус 25 до плюс 90 градусов по Цельсию. Чтобы вставить шнур в трубу правильно, необходимо правильно подобрать размер трубы. Сколько прослужит труба, зависит от качества материалов, правильности монтажа проводки и бережности эксплуатации.

Гофра для проводов: конструкция и материалы

Гофротрубу для кабеля используют для монтажа всевозможных линий, а также для различных вариантов проводки: замаскированной, подземной и наружной. Они различаются своим устройством, технологией и сырьем.

Могут использоваться следующие типы материалов:

ПНД является гибким проводом;

Применение материала ПНД

• поливинилхлорид относится к самозатухающим типам сырья;
• пнд применяется для скрытых линий. Он прокладывается в бетонных конструкциях или кирпиче;
• полипропилен представляет собой пластиковую магистраль, которая используется для установки кабеля;
• полиамид обеспечивает хорошую гидроизоляцию.

Структура изделия из полиамида

Если проводка прокладывается по горючим видам материала, то применяется термостойкая гофра из металла. Трубы могут иметь разную конструкцию. При однослойном варианте у магистрали одна стенка между наружной и внутренней поверхностью. Двухслойное изделие имеет внутренний слой, который помещается в защитном корпусе.

Гофра для проводов востребована благодаря множеству достоинств:

• долгий срок службы;
• не пропускает влагу;
• стойкость к возгораниям;
• повышенная сопротивляемость разным видам нагрузки;
• не поддается коррозии;
• небольшой вес.

В чем отличия, и какие гофротрубы лучше?

Гофра ПВХ выпускается преимущественно серого цвета, поэтому ее легко отличить от других и в прокладке и на витрине магазина

Обладает ценным свойством самозатухания, что очень важно при монтаже особо ответственных сетей с повышенными требованиями к пожарной безопасности. Влагостойкость данного вида гофры не слишком высока, уступая аналогам из других материалов. Преимущественная сфера применения: жилые и производственные помещения с нормальным уровнем влажности воздуха (50-60%)

Преимущественная сфера применения: жилые и производственные помещения с нормальным уровнем влажности воздуха (50-60%).

Полиэтиленовые трубы бывают разных цветов: оранжевые, черные. Сам по себе полиэтилен – горюч, в сравнении с ПВХ не стоек к воде и агрессивным химическим воздействиям. Именно этот вид гофры выбирают для монтажа электросетей в стяжках из бетона, штробах внутри штукатурки и других негорючих материалов, для прокладки проводки открытым способом вне помещений, то есть для улицы.

Виды

Гофра для проводов выпускается нескольких десятков видов. Артикулы этого специального изделия различаются по цвету, материалу изготовления, диаметру, выдерживаемым нагрузкам, толщине стенок. Рассмотрим виды гофротруб:

По материалу

• Поливинилхлоридные (ПВХ). Используются как негорючие и недорогие защитные изделия для кабеля, которые нужно располагать вне зоны воздействия солнечных лучей, воды и ультрафиолетового излучения.
• Металлические (металлорукава). Защищают от механических повреждений, пожаров, разъедающих и других активных веществ.
• Полиэтиленовые, полипропиленовые (ППР). Могут предназначаться для укладки в условиях высокого (ПВД) или низкого (ПНД) давления, выдерживают температурное влияние от – 40 °C до + 45 °C, а также воздействие кислот, щелочей, ультрафиолетовых лучей и масел (ППР-трубы являются самозатухающими и обычно окрашиваются при изготовлении в серый цвет, ПНД – в оранжевый или чёрный).

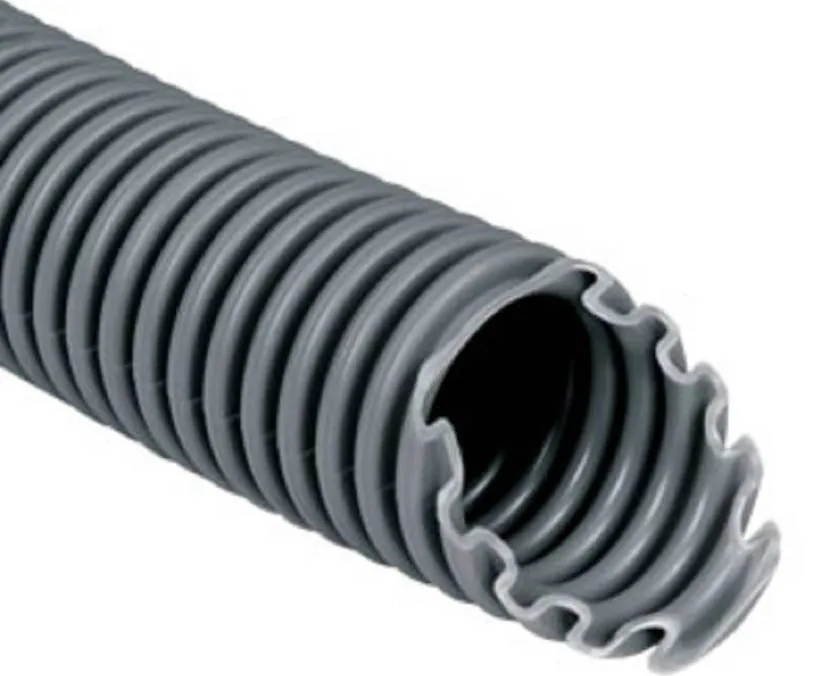

Полиэтиленовая гофра Источник elektro-svitidla.com

По устойчивости к внешним воздействиям

• Лёгкие (толщина стенок до 320 Н/5 см², являются гибкими, не выдерживают сильной нагрузки) укладываются в потолочных и стеновых гипсокартонных конструкциях.
• Средние (толщина стенок до 750 Н/5 см²) могут размещаться в штробах стен помещений.
• Тяжёлые (толщина стенок до 1250 Н/5 см², являются негибкими) выдерживают укладку в бетонных стяжках, выдерживают воздействие влаги, пыли и грязи.
• Армированные сверхтяжёлые (толщина стенок металлической гофры для электропроводки более 1250 Н/5 см², она представляет собой скрученные спиралью металлические проволоки, покрытые пластиковой оболочкой) предназначаются для прокладки на улице или под землёй.

По количеству слоёв

• Однослойные (могут иметь разную толщину).
• Двухслойные (имеют сразу две стенки).

Металлическая гофра, в свою очередь, делится на несколько подвидов. Она может производиться из нержавеющей либо оцинкованной стали, в качестве покрытия используется пластик или полимерный материал. Металлополимерный гофрорукав имеет наилучшие пользовательские характеристики, так как максимально защищает провода от воды и пыли.

Наружный диаметр гофрированных изделий для кабеля может колебаться в пределах от 16 мм до 87,5 мм, внутренний – от 5 мм до 78 мм. Также в конструкции некоторых гофротруб предусматривается наличие зонда, который помогает протягивать гибкие провода сквозь рукав.

Согласно ГОСТ Р МЭК 61386 различают несколько типов гофрорукавов: по степени распространения процесса горения, по защите от возникновения коррозии. По правилам ГОСТ 14254-2015 степень защищённости гофротруб от проникновения и воздействия твёрдых частиц и/или воды обозначается согласно индексу IP. Также гофромагистрали делятся на несколько видов по тому диапазону температур, при котором они могут эксплуатироваться. При осуществлении выбора определённого вида гофры специалист должен руководствоваться сведениями об использовании и расположении прокладываемой проводки.

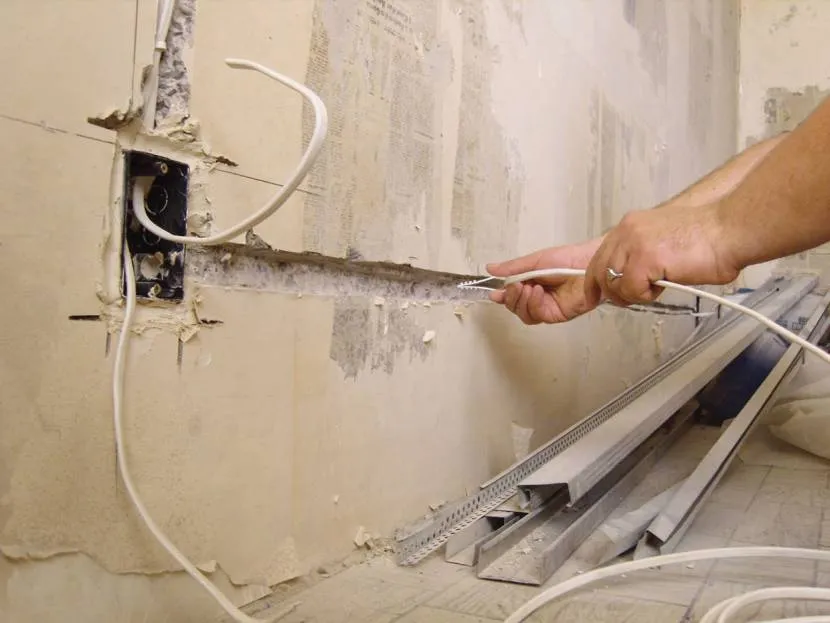

Прокладывание в штробы Источник uk-parkovaya.ru

Например, на улице обязательно нужно применять защищённую армированную гофротрубу, которая противостоит воздействию механических, природных, температурных факторов и имеет соответствующее предполагаемой нагрузке обозначение показателя IP.

Размер

Толщина гофрированного кабеля определяет количество и толщину проводов, которые можно проложить сквозь такой защитный рукав. При продаже гофротрубы она имеет маркировку, в которой в первое число обозначает внешний диаметр, второе – толщину стенок. Указан диаметр гофры для кабеля в таблице:

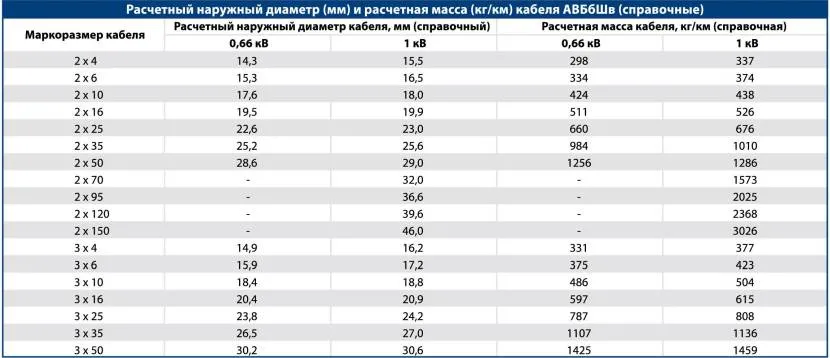

Так определяется толщина гофры (таблица, часть 1) Источник infocable.by

Так определяется толщина гофры (таблица, часть 2) Источник infocable.by
