Особенности монтажа подземного резервуара
Схема монтажа газгольдера Монтажные работы подразумевают выполнение определенных этапов компанией, с которой составлен договор на оказание услуг:
- составляется проектная документация, определяется объем емкости для хранения газа;
- выполняется подготовка котлована и траншеи для укладки труб;
- проводятся монтажные работы по установке газгольдера;
- выполняется «цокольный ввод» газа в дом. Здесь необходимо следить, чтобы трубы не пересекались с другими коммуникациями;
- проводится подключение газового оборудования, выполняются пусконаладочные работы;
- выполняется обратная засыпка;
- заключается договор на обслуживание системы.
Расчет затрат на устройство автономного газового отопления
Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее
Начальные затраты на оборудование и обустройство
Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.
Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.
Расходы газа но отопление частного дома
Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.
| Вид топлива | Удельная теплота сгорания, мДж | Розничная стоимость топлива, руб. | Стоимость кВт/ ч энергии, руб. |
| Пропан-бутановая смесь (СУГ) | 45–47 | 20–24 (за 1 кг) | 1,7–2,0 |
| Природный газ | 32–40 | 5,2–5,6 (за 1 м³) | 0,6–0,9 |
| Дизельное топливо | 40–42 | 23–27 (за 1 литр) | 2,6–2,8 |
| Электроэнергия | — | — | 3,5–3,8 |
Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.
Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:
- На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
- Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
- При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
- В сутки будет расходоваться 12 кг, или почти половина баллона;
- Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.
Объема газгольдера может хватить для работы отопительной системы в течение всего сезона
Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:
- Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
- Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
- Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
- Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).
Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.
Выбор объема резервуара
В среднем размер газового хранилища для частного дома варьируется от 2.7 до 10 кубометров, но данные цифры окончательными не считаются. Вместительные емкости для загородных домов устанавливать не следует, даже если коттедж насчитывает несколько этажей.
Выбирая емкость, следует предусмотреть одну особенность. Она никогда не будет заполняться на сто процентов, так что расчет габаритов ведется с некоторым запасом.
На расход газа и вместительность газгольдера оказывают влияние определенные факторы – площадь всего объекта, климатические условия района, численность проживающих в доме людей, степень утепления стен, показатель мощности отопительных приборов.
Следует учесть, что на каждый квадратный метр необходимо около тридцати литров газа на отопительный сезон. Тогда для дома площадью сто квадратов достаточно установить емкость на три кубических метра.
Плюсы и минусы автономного газоснабжения
Отдельные пользователи считают, что устройство автономной газификации имеют довольно высокую стоимость. Это действительно так, но правильнее будет оценивать ее по сроку окупаемости с учетом других положительных качеств системы.
Плюсы установки газгольдера:
- Автономность — независимость от монополистов в коммунальной сфере.
- Экологичность — по причине наименьшего объема серы в СУГ, выбросы в окружающую среду от дымовых газов котла минимальны. При утечке СУГ, испарения не нанося вред природе.
- Повышенный срок эксплуатации котельного оборудования — низкое содержание серы, снижает кислотную коррозию, негативно воздействующую, на металлические поверхности нагрева котла и дымоотводной системы.
Минусы установки газгольдера:
- Высокая стоимость — цену самого газгольдера стартует от 200000 руб., кроме того монтажные работы обойдутся заказчику от 100000 руб.
- Повышенная опасность — СУГ относится к взрывоопасным веществам.
- Образование конденсата — испарения, проистекающие в середине емкости, оседают в виде газового конденсата на его стенах, что приводит к неисправностям в системе газоснабжения.
Правила размещения
Резервуар, предназначенный для обогрева дома, по отношению к остальным объектам размещают на определенном расстоянии:
- от десяти метров – к жилым зданиям;
- от двух метров – к заглубленным фундаментным основаниям других объектов;
- расстояния до ограждений участка не определены.
Территория, отведенная под установку газгольдера, должна отличаться ровностью поверхности. По завершению монтажных работ и засыпки газгольдера, ее не бетонируют, не укладывают тротуарную плитку, не засаживают зелеными насаждениями.
Лучше всего расположить газгольдер возле ворот, чтобы обеспечить удобный подъезд для транспорта, осуществляющего его заправку. Но соблюдать такое требование необязательно, потому что современные газозаправщики способны подавать газ на расстояния от сорока метров.
Как только будут выданы технические условия на монтаж и необходимые чертежи, начинается рытье котлована. Стенки его должны быть пологими, глубина – не менее 1.9 м, ширина – 2 м. Параметры длины зависят от самого газгольдера и могут составлять:
- 5 м – для установок на 4 850 л;
- 7 м – под емкости на 6 400 л;
- 10 м – для резервуаров на 9 200 л.

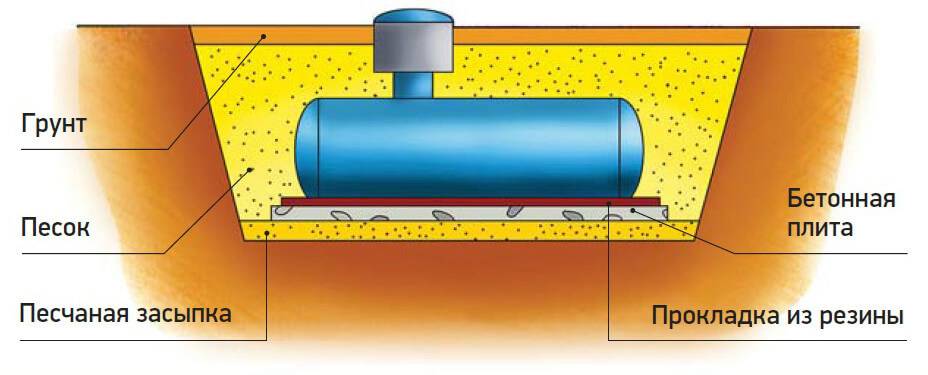

На дне котлована в обязательном порядке устраивается тридцатисантиметровая песчаная подушка, а если грунтовые воды протекают близко к поверхности, то к ней следует добавить еще и слой щебенки.
Действующий нормы на установку газгольдера гласят:
- от верхней точки резервуара до поверхности земли должна оставаться глубина не менее шестидесяти сантиметров;
- при установке используются опорные лапы, находящиеся в комплекте самой конструкции;
- установка может выполняться на полнотелую бетонную плиту, толщина которой начинается от 16 см;
- арматура газгольдера должна располагаться над поверхностью земли, для дозаправки к горловине должен быть предусмотрен свободный доступ с любой стороны;
- шильдик с необходимой информацией по газгольдеру устанавливается над поверхностью земли.
Установка газгольдера для частного дома Заключительным этапом монтажных работ считается засыпка емкости по всему периметру песком, который обеспечит отвод талых вод в нижние грунтовые слои.
Газгольдер в обязательном порядке оснащается электрохимической антикоррозийной защитой.
Пеллетный котел или газгольдер сравнение
Газгольдер и пеллетный котел относятся к автономному отоплению. Перед приобретением установок необходимо провести расчет мощности, исходя из площади отапливаемого помещения. Также необходимо учитывать, что для пеллетного оборудования и топлива придется выделить отдельное помещение. Система автономного газоснабжения закапывается в землю.
Подключение
Установка газгольдера – это опасное мероприятие. Работы должны выполняться профессионалами с соблюдением норм безопасности. Но монтаж проводиться быстро (на это уходит пару дней). Если требуется отопление небольшого помещения, то можно использовать мобильный газгольдер. Это значительно снизит время и стоимость монтажа. При подключении автономной газификации не требуется получать никаких разрешений, а по окончанию работ дом станет энергонезависимым.
Газовый котел отопления простой в управлении, можно настроить дистанционный контроль. Минусы газгольдера:
- Высокая стоимость установки;
- Обслуживание осуществляют только специалисты.
Для производства пеллет используют торф, отходы сельскохозяйственной и деревоперерабатывающей отрасли. Установку котла выполняет специальная компания, которая специализируется на производстве такого оборудования. Пеллетный котел обойдется дешевле, чем газовые и электрические приборы отопления.
К минусам системы относится сложная установка и обслуживание. Для оборудования придется выделить отдельное помещение, ведь конструкция объемная и тяжелая. Также нужно позаботиться о месте для хранения гранул. За котлом нужно постоянно смотреть, а раз в неделю выполнять чистку.
Стоимость установки оборудования
Установка газового и пеллетного котла стоит приблизительно одинаково. За монтаж оборудования придется заплатить до 200 тысяч рублей. Конечная сумма определяется разновидностью приборов и наличием дополнительных функций.
Эксплуатация
Для газгольдера не нужно выделять отдельное помещение и проводить заготовку топлива. Однако газовое оборудование нуждается в техническом обслуживании. Его проверяют и чистят 2 раза в год и 1-2 раза выполняют заправку. Самостоятельно выполнить эту процедуру невозможно, нужно нанять специально обученных людей. С помощью такой системы удается организовать не только отопление загородного дома, но и подключить горячее водоснабжение. Особенности эксплуатации пеллетного котла:
- Нужно предусмотреть место для хранения гранул;
- Несколько раз в месяц проводится чистка котла;
- Горелка очищается раз в неделю;
- При загрузке пеллет можно испачкаться сажей.
Безопасность
Газгольдер – это безопасный резервуар для хранения газа. Его конструкция способна выдержать нагрузки под давлением 25 атмосфер, что подтверждено заводскими испытаниями. Дополнительно емкость оборудована предохранительным клапаном, который прекращает подачу газа при давлении 16 атмосфер. Такие показатели характерны для перегрева оборудования, что исключено при подземной установке. Если соблюдать правила монтажа и эксплуатации, то газгольдер прослужит до 50 лет. Чтобы обезопасить работу пеллетного котла, комплектация дополняется предохранительным клапаном, прибором для измерения давления, электромеханическим датчиком, воздухоотводчиком. Чтобы контролировать работу котла, требуется установить автоматические термостаты.
Где выше КПД и что дороже, киловатт пропана и бутана или пеллеты
При сжигании 1 кг пеллет выделяется 5 кВт тепла, а при переработке 1 кг газа – 12,8 кВт. Коэффициент полезного действия выше у пропано-бутановой смеси. Но твердое топливо обойдется дешевле. За 1 кг гранул придется заплатить 7 рублей, а за 1 кг газа – 27 рублей. Пропан и бутан стоят в 1,5 раза дороже пеллет.
Экология
К экологически безопасным видам топлива относится сжиженный углеводородный газ, который является бесцветным газом без запаха и вкуса. Чтобы вовремя определить утечку в топливо добавляют одоранты, которые придают характерный аромат. Но при сгорании газа неприятного запаха не образуется. Пеллеты – наиболее безопасное для экологии топливо среди твердых разновидностей. Но иногда производители умалчивают о добавлении неорганических веществ в состав гранул. Пеллеты могут впитывать токсины при хранении.
Факторы, влияющие на рентабельность двух вариантов
При выборе системы отопления нужно учесть стартовые вложения, обслуживание оборудования и стоимость топлива/энергии
Основной параметр выбора – стоимость. Но оценить следует все составляющие: цену источника энергии, стоимость оборудования, сроки и цену монтажа и обслуживания. Также учитывают и стоимость ремонта и техосмотра.
Для установки газового котла и газгольдера требуется разрешение газовой службы. Для электрокотла или обогревателей разрешения не нужно.
Расходы на газ и электроэнергию
Отопление призвано компенсировать теплопотери, которые несут дом или квартира зимой. По этой величине рассчитывают объем потребления электричества или газа. Определяют длительность периода обогрева – Е, в часах. При вычислениях допускаются погрешности, поэтому считают:
- КПД электрокотла — 98%;
- КПД газового – 92%;
- теплотворность сжиженного газа изменяется от 12,6 до 24,4 кВт*ч/кг.
Если стоит двухтарифный счетчик, расходы на электричество могут быть меньше, чем на сжиженный газ
Все величины подставляют в формулы и получают:
- V= Q × E / (1260 × 0.92), где V – объем сжиженного газа, а Q – теплота здания. Теплотворность пропан-бутановой смеси лучше рассчитывать исходя из минимальных показателей.
- V= Q × E / 0.98, где V – условный объем электроэнергии.
- умножают на полученное количество газа и узнают, сколько стоит обогрева.
Чтобы понять, что дороже – газ из газгольдера или электричество, рассчитывают стоимость.
- В среднем при однотарифном подключении 1 кВт электроэнергии стоит 3,2 р. Цену умножают на условное количество энергии и получают стоимость отопления за весь период. При двухтарифном подключении сумма будет меньше.
- Стоимость сжиженной газовой смеси в среднем составляет 18 р. за кг.
Расходы на эксплуатацию и обслуживание
Обслуживание газгольдера дороже — его периодически нужно заправлять, проверять целостность установки
С этой точки зрения электричество оказывается намного выгоднее газгольдера, причем в любом варианте: электрокотел с водяным отоплением или электрические стационарные обогреватели.
Обслуживание автономной системы отопления или газоснабжения обходится дороже:
- Установку и техосмотр газопровода плиты и котла и даже газового счетчика проводить может только сотрудник газовой службой. Электрообогреватели или электрокотел не нуждаются в периодической проверке.
- Если какой-то из аппаратов выходит из строя, необходимо звонить в газовую службу. Стоимость ремонта или замены зависит от типа оборудования.
- Процедура замены газоснабжения сложнее и занимает больше времени, чем замена электроприбора.
- Запас топлива в газгольдере необходимо пополнять. Транспортировку и закачку газа оплачивает потребитель.
При смене способа отопления, например, подключении к газовой магистрали, и в том и в другом случае придется полностью сменить оборудование.
Стартовые вложения
На этапе установки газгольдера затраты в разы выше, чем при покупке и монтаже электрокотла
Общую стоимость системы энергоснабжения определяют капитальные вложения. Если дом оборудуется электрической системой, стартовые вложения выглядят так:
- покупка и установка электрокотла производится в любое время и не требует разрешения;
- электрическую плиту, бойлер, духовку покупают в магазине, устанавливают в любом удобном месте и включают в розетку.
Единственное ограничение – проводка. Если дом оборудуется электрической системой отопления, стоит установить трехфазную электрическую сеть.
Вложения при организации автономного газоснабжения намного выше:
- разработка и утверждение проекта газификации;
- под резервуар нужно вырыть котлован, уложить газопровод под землей и засыпать траншеи;
- приобретение, установка и подключение газового котла – выполняется только при наличии разрешения и только сотрудниками газовой службы;
- прокладка газопровода в доме.
Требования к установке на участке
Газгольдер – опасный объект. Но он не более опасен, чем многие другие системы отопления. В конструкции есть защитный клапан, который не позволит заправить емкость выше безопасной нормы и предотвратит опасность разрыва; стоят предохранители – в случае чего они сбросят давление. Можно поставить датчик, который перекроет газ, если произойдет утечка.
Установка оборудования контролируется целым рядом нормативных документов, в том числе СП 42-103-2003 (он регламентирует монтаж газопроводов из полиэтиленовых труб). По всем правилам, резервуар должен отстоять:
- на 10 метров от жилого дома;
- на 2 метра до фундаментов других построек;
- на полторы высоты опоры до местных линий электропередач.
То место, где закопан газгольдер, нельзя бетонировать, засаживать растениями и мостить плиткой. Стенки котлована должны быть пологими, 2 метра шириной и как минимум 1,9 метра в глубину. Длина котлована зависит от объема емкости:
- 5 метров для газгольдера объемом 4850 литров;
- 7 метров для газгольдера объемом 6400 литров;
- 10 метров для газгольдера объемом 9200 литров.
Арматура резервуара должна быть всегда выше уровня земли, а к горловине должен быть свободный доступ для дозаправки.
Важно, чтобы шильдик, табличка, на которой обозначен заводской номер и основная информация о газгольдере можно было свободно прочитать в любое время года в течение всего срока эксплуатации оборудования
На что обратить внимание при выборе газгольдера
Прежде чем выполнять автономную газификацию коттеджа или загородного участка, следует просчитать, насколько это будет рентабельно. При этом учитывается стоимость резервуара с установкой и последующей эксплуатации.
Решая, какой газгольдер выбрать для конкретных условий загородного дома, следует обратить внимание на важные параметры:
- мощность установленного котла;
- количество расходуемого газа;
- возможность установки на участке;
- продолжительность отопительного сезона.
Главный критерий здесь – экономный расход газа, который будет зависеть от грамотного выбора объема резервуара для хранения сжиженного топлива.
Виды газгольдеров
Помимо различия по принципу работы, емкости для хранения природного ресурса подразделяются в зависимости от конфигурации, способа монтажа, материала стенок.
По конфигурации
Цилиндрические типы газгольдеров могут быть вертикальными и горизонтальными.
Вертикальная модель похожа на большой бидон. Основное её достоинство – это небольшая площадь, которую занимает агрегат. Однако из-за маленькой площади испарения газа подобная система не обеспечивает оптимальное давление при повышенных расходах газа. Чтобы увеличить силу испарения в таком хранилище, можно дополнительно установить электрический обогреватель – испаритель. Но это тянет расходы на электроэнергию, нивелируя экономию материальных средств в процессе эксплуатации системы. Вертикальные устройства актуальны для небольших домов и ограниченных бытовых нужд.
Чтобы обеспечить систему отопления в зимнее время, лучше приобретать горизонтальные модели газгольдеров. Они имеют большую площадь испарения и способны создать давление для эффективной работы отопительных и нагревательных систем.
По способу установки
Газовые хранилища бывают трех типов.
Наземные устанавливаются на поверхности участка, что значительно облегчает процесс технического обслуживания. Однако пожаробезопасность резервуара требует дополнительного контроля. При этом в холодное время года смесь остывает и прекращает испаряться в необходимом объеме, что может привести к выходу из строя отопительной системы. В северных районах данные модели устанавливать не рекомендуют из-за повышенных затрат на обогрев. Если местность скалистая с неровным рельефом, такая бочка идеально подходит для применения.
Подземные монтируются в предварительно вырытых котлованах. За счет громоздких размеров на земляные работы уходит много сил и времени. Но за счет установки ниже уровня промерзания грунта резервуар не нуждается в дополнительном обогреве, так как взвесь нормально испаряется, обеспечивая бесперебойную работу оборудования. Ещё один плюс подземных бочек для хранения газа – максимальная безопасность и минимальный риск взрыва при утечке газа.
Мобильные – особые модели, используемые для аварийных или сезонных нужд. Они располагаются на прицепе с колесами, за счет чего упрощается их транспортировка. Отличаются маленькими габаритами и объёмом. Не подходят для стационарного подключения, так как требуют дополнительного подогрева смеси в морозное время года.
Материал и толщина стенок резервуара
Газгольдер включает в состав защитную раму, выполненную из оцинкованной стали. Также он имеет тентовую защиту от воздействия ультрафиолетового излучения и саму емкость для природной взвеси.
Конструктивные особенности и принцип устройства
Автономные системы представляют собой резервуары, предназначенные для хранения запасов газа, чтобы исключить зависимость от государства и самостоятельно контролировать суммы коммунальных платежей за снабжение газом. Выполнив одну – две заправки емкости в год (зависит от объема газгольдера для дома), вы получаете возможность спокойно использовать газовую печь не только для приготовления еды, но и для обогрева помещений.
Вместимость газгольдеров для загородного дома разная – от 2 500 до 20 000 литров, емкости малых размеров используют в мобильных установках. Так как газгольдеры нуждаются в повышенном внимании, то обязательно монтируется система защитной автоматики, отслеживающая давление газа в резервуаре, контролирующая расход топлива, отвечающая за безопасную работу всей системы. Даже мини газгольдер сможет обеспечить газом большой частный дом.
Устройство газгольдера
Существуют газгольдеры, которые группируются по принципу содержания газа: с переменным и постоянным объемом. В первом варианте, СУГ сохраняют при атмосферном давлении.
Объем устройства меняется линейно исходя из заполнения либо опустошения его. Рабочее давление поддерживается особым “колоколом” в цилиндрическом сосуде, заполненной жидкостью либо поршнем в “сухих” конструкциях.

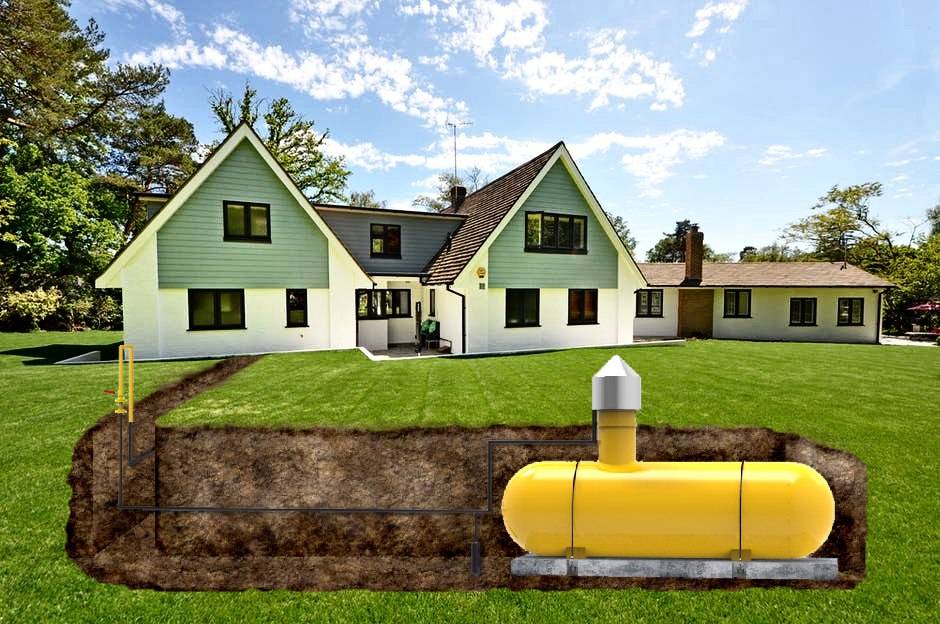

Схема расположения газгольдера под землей
Во втором варианте — это емкость, с постоянным объемом закачанного газа. В большинстве случаев, они выполняются в виде цилиндрической емкости. Самое основное преимущество современных моделей — хранение сжиженного газа с давлением среды в 1,8 МПа.
