Отопление в частном доме: теория, варианты и решения, выбор системы, расчет, монтаж

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

Способы устройства двухтрубной системе

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из  трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

Преимущества и недостатки водяных систем отопления

Для водяного отопления характерен ряд преимуществ:

  1. Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
  2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
  3. Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
  4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
  5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.

Схема разводки труб прорабатывается индивидуально

К недостаткам водяного отопления следует отнести:

  1. Низкий КПД.
  2. Неравномерный прогрев теплоносителя в трубопроводе.
  3. Необходимость установки расширительного бачка.

Для расширительного бачка требуется место

Виды систем отопления

Автономное отопление в частном доме имеет широкий ассортимент систем. Если комбинированную систему соорудить не является возможным, то обсуждение каждой отдельно позволит безошибочно подобрать оптимальный вариант.

Водяное

Наиболее популярный вид для частного дома. Водяное отопление выигрывает у других за счет большой разнообразности: схемы, котлы, батареи – все это имеет несколько вариаций. Также отличается надежностью и легкостью в использовании. Дорогая сборка отплатит в будущем дешевыми затратами в эксплуатации. Обогрев хоть и медленный, но теплоноситель всегда будет заполнен жидкостью. А непростой процесс установки забудется последующей экономией и бесшумной работой.

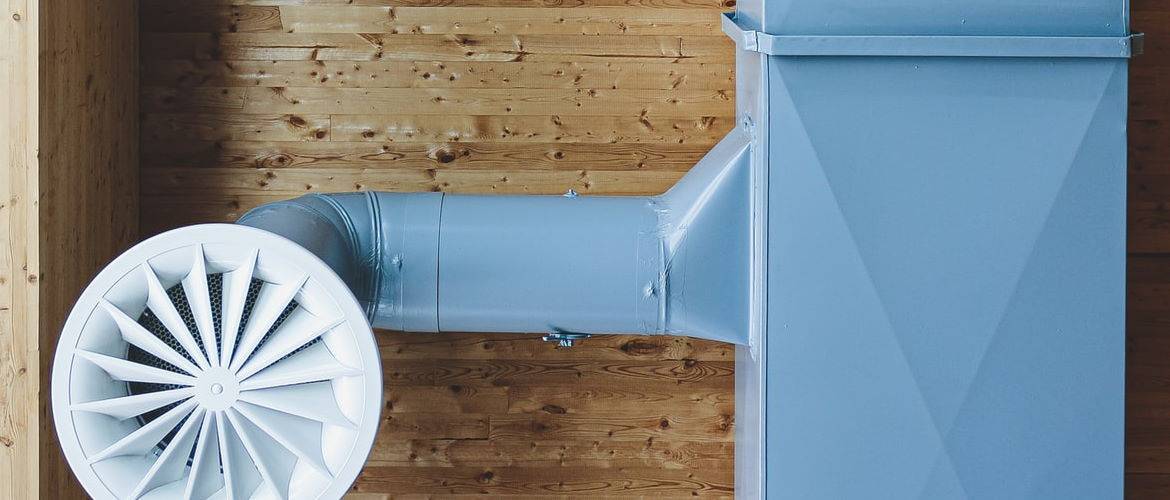

Воздушное

Эта отопительная система имеет три пути нагревания воздуха: газом, электричеством или водой. Воздуховоды смешивают прохладный воздух дома вместе с уличным, фильтр его чистит, и дальше за работу принимается воздухонагреватель.

Из плюсов можно выделить возможность контролировать как температуру, так и вентиляцию, что означает экономичность. Также поступает исключительно отфильтрованный воздух, а летом вовсе можно оформить превращение в кондиционер. Все это закрепляется долговечностью и легкой заменой деталей.

Из минусов существуют только большой размер всей системы, что приводит к обязательному проектированию конструкции на раннем этапе строительства частного дома.

Паровое

Все еще используемый выбор, но только с различными комбинациями топлива (газ, электричество, уголь и даже дрова), так как это гораздо дешевле. Паровой котел и трубы обеспечивают цикличную подачу тепла. При этом, качество работы будет исходить от выбранной модели этого котла. Главными достоинствами являются быстрота и экологичность обогрева и теплоотдачи.

Недостатков будет побольше. Теплоноситель постоянно подвергается высоким температурам. В совокупности с взрывоопасностью таких котлов это требует непрерывных проверок системы и документы, позволяющие владеть ею. Шум во время работы, а также тяжелая и дорогая установка служат добивающими факторами, почему данный вариант не является оптимальным для дома.

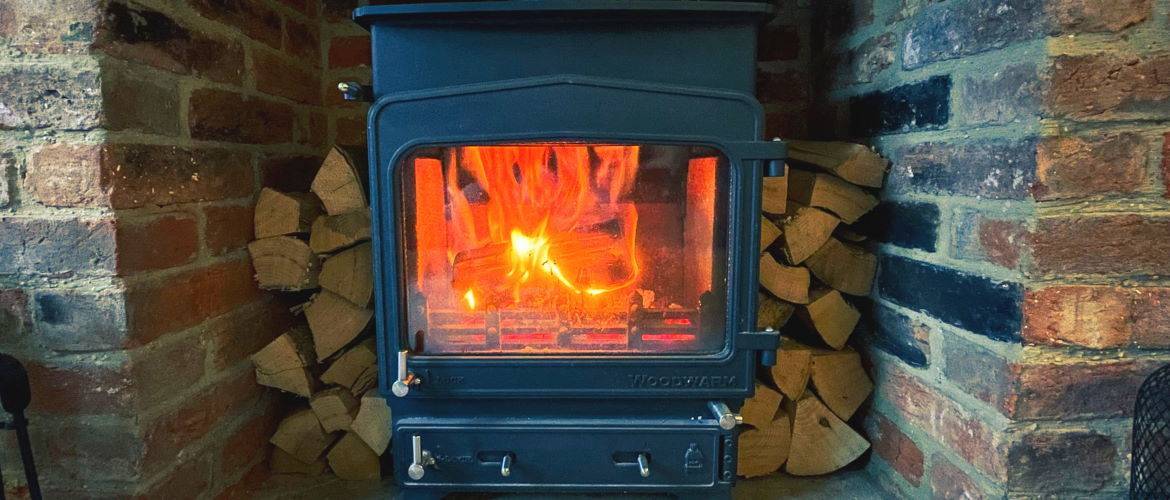

Печное

Это, по сути, печи и камины. Разумеется, подойдут разве что как временный вариант или дополнение к основной системе обогрева. Невозможность равномерно распределять тепло по всей площади делает их лишь предметом декора для больших домов. Дачи – главное место использования печного отопления.

Проблема использование печного отопления так же заключается в скоплении сажи в трубе, из-за больших ее объемов она загорается и может привести к возгоранию дома. Подробнее можно узнать в статье — как прочистить дымоход от сажи.

Газовое

Если по разным причинам в доме отсутствует газ, то приходится прибегать к данной системе отопления. Для этого понадобится газгольдер и пропан-бутан, который будет заливаться в эту емкость.

Достоинств не так много, но они вполне значительны. Во-первых, предоставляет абсолютную автономию. Оборудование имеет хорошие эксплуатационные характеристики. А тепло является абсолютно экологичным.

Недостатки уже знакомые: сложный монтаж и последующая заправка газгольдера, необходимость специальных документов и высокая стоимость. Если рядом проходит газовая магистраль, но газ все равно не подключен, топливо потребуется содержать в особых установках. Для кого-то проблемой могут стать и регулярные визиты сервисных служб.

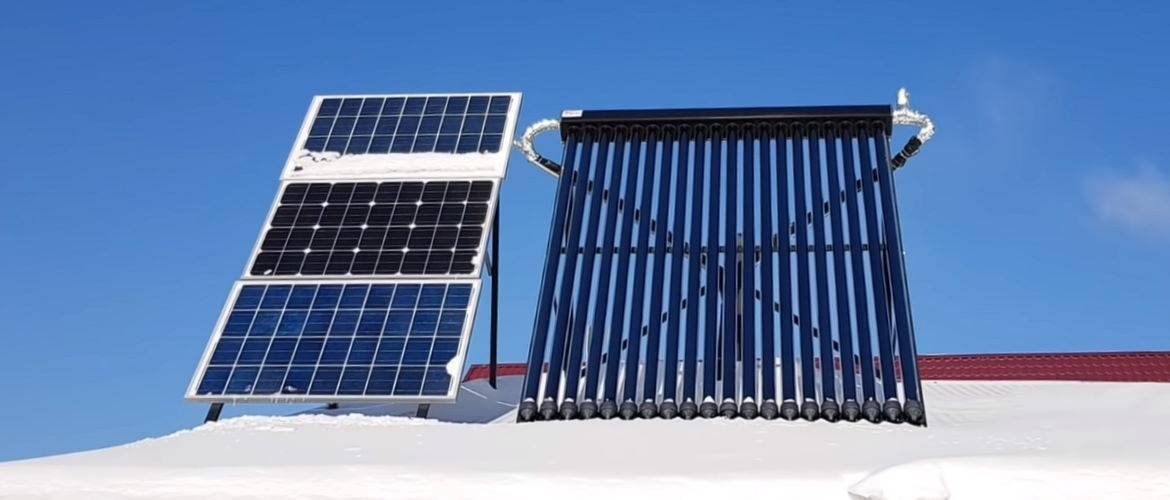

Солнечное

Солнечные батареи — наиболее экологичная система отопления. Основным источником тепла может служить исключительно в местах, где круглый год лето (но отопление там вовсе не нужно). В остальных случаях не более чем дополнение к основному варианту.

Из плюсов – легкая и длительная эксплуатация, ненадобность топлива, отличное сочетание с теплым полом. Да и монтаж особых проблем не создаст.

А вот провести корректный расчет для последующей установки – задача непростая. Еще и кровля должна быть под углом 30 градусов. Выполнять это самостоятельно не рекомендуется.

Электрическое

Для отопления электричеством должна быть веская причина: нет альтернативы либо есть финансовые возможности. Это связано с высокой ценой энергоносителей, которыми являются теплые полы, специальные камины, инфракрасные нагреватели и конвекторы.

Если сами электро носители дорогие, то вот их установка и ремонт обойдется вполне дешево. Еще одним плюсом является экология и возможное получение горячей воды. Бонусом идет возможное перемещение оборудования при необходимости.

Необходимость в многофазовых распределителях и большой мощности служат главными недостатками электро отопления. А проблема в подаче электричества приведет к неполадкам всей схемы.

Немного о недостатках

Рассуждая о практической применимости того или иного варианта, необходимо не только изучить отличительные особенности позитивного характера, но и обратить внимание на то, какие недостатки имеются у наиболее перспективного решения и, конечно же, его аналогов. Справедливо сказать, что «попутка» недостатков не лишена

Для начала стоит отметить, что преимущественно в целях экономии, на базе тупиковых конструкций по ходу продвижения теплоносителя диаметр магистрали несколько уменьшается. С попутным вариантом конструкции так сэкономить не получится, ведь существуют вполне объективные причины, в связи с которыми по периметру помещения осуществляется прокладка труб исключительно равного диаметра.

Бивалентные гибридные системы отопления на базе тепловых насосов

Гибридная система отопления (бивалентная) состоит из основного источника тепла, пикового догревателя и буферного накопителя. Данная система позволяет максимально эффективно использовать тепловой насос при минимальных капиталовложениях.

Функционирование бивалентной системы

Как известно, отопительное оборудование подбирается согласно теплопотерь помещения при минимальной температуре наружного воздуха (для Киева -22 °С). Это значит что подобранный котел должен обогреть Ваше помещение в диапазоне температур: от -22 до +8 °С. Если же проанализировать Климатологию, то окажется что количество дней в отопительном сезоне когда температура опускается ниже -15 °С составляет меньше 5%. Поэтому, нецелесообразно проводить подбор теплового насоса на максимально низкую температуру наружного воздуха, намного выгоднее приобрести тепловой насос меньшей производительности и недорогой дублирующий источник тепла (пиковый догреватель — дешевле всего электрокотел) который будет включаться в работу исключительно при температуре ниже точки бивалентности (как правило -15 °С). Плюсом данной системы является также резервирование системы отопления.

Основные Плюсы:

  • Резервирование системы отопления
  • Возможность приобретения теплового насоса меньшей теплопроизводительности

Основные Минусы:

Нет

5. Какой мощности нужен тепловой насос?

Если у Вас новый дом из газоблока утепленный 100-120-150 мм минваты или пенопласта (стены и фундамент на глубину промерзания), хорошие двохкамерные энергосберегающие стеклопакеты, утепленная крыша (150-200мм), утепленный пол по грунту (минимум 100 мм.), тогда теплопотери Вашего дома составляют 50 Вт/м2 (при -22 °С):

  • Дом 100 м2 — 5 кВт
  • Дом 150 м2 -7,5 кВт
  • Дом 200 м2 — 10 кВт
  • Дом 250 м2 — 12,5 кВт
  • Дом 300 м2 — 15 кВт
  • Дом 350 м2 — 17,5 кВт
  • Дом 400 м2 — 20 кВт
  • Дом 450 м2 — 22,5 кВт
  • Дом 500 м2 — 25 кВт
  • Здание 1000 м2 — 50 кВт

В принципе такие телопотери свободно может покрыть тепловой насос воздух-вода серии Zubadan:

  • Дом 100 м2 — 5 кВт — PUHZ-SW50VHA
  • Дом 150 м2 -7,5 кВт — PUHZ-SHW80VHA
  • Дом 200 м2 — 10 кВт — PUHZ-SHW112VHA/PUHZ-SHW112YHA
  • Дом 250 м2 — 12,5 кВт — PUHZ-SHW140YHA
  • Дом 300 м2 — 15 кВт — PUHZ-SHW140YHA + резерв 3 кВт
  • Дом 350 м2 — 17,5 кВт — PUHZ-SHW230YKA
  • Дом 400 м2 — 20 кВт — PUHZ-SHW230YKA
  • Дом 450 м2 — 22,5 кВт — PUHZ-SHW230YKA + резерв 3 кВт
  • Дом 500 м2 — 25 кВт — PUHZ-SHW230YKA + резерв 5 кВт
  • Здание 1000 м2 — 50 кВт — Каскад из 2-х тепловых насосов PUHZ-SHW230YKA + резерв 4 кВт

При выборе мощности теплового насоса следует также учесть мощность необходимую для подогрева вентиляции, бассейна, горячей воды и т.п. Поэтому перед приобретением — посоветуйтесь с экспертом и выполните расчет теплопотерь.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

  • Боковое (стандартное) подключение;
  • Диагональное подключение;
  • Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Выполнить монтаж отопления своими руками несложно, если придерживаться правил и требований производителей. Работы можно выполнять в следующей последовательности:

ИллюстрацияОписание работ
Устанавливаем котел на место будущей эксплуатации.
Монтаж теплового контура в соответствии с выбранной схемой.
К котлу подключаем систему безопасности.
За группой безопасности монтируется кран.
Устанавливается циркуляционный насос.
Монтируется расширительный бачок.
Производится обвязка радиаторов.
Проводится проверка работоспособность водяного отопления и его соответствие схеме.

Watch this video on YouTube

Watch this video on YouTube

Воздушное отопление

При воздушном отоплении воздух прогревается от источника тепла, минуя теплоносители. Используется для обогрева домов малой площади до 100 м². Такое отопление можно устанавливать как при ремонтных работах в уже существующем здании, так в новом здании.

Основные особенности

Как источник тепла используется газовая горелка или котел. Исключительной особенностью данной системы является то, что она кроме отопительной функции выполняет также и вентиляционную. Регулировка вентиляции и температуры осуществляется при помощи специальных термостатов.

Установка воздушной системы в частном доме обойдется дорого. Но сэкономить можно на топливе, расчет потребности которого показывает, что его понадобится значительно меньше из-за отсутствия необходимости прогревать теплоноситель. Такая система не замерзает и оперативно отреагирует на температурные колебания. Благодаря специальным фильтрам воздух остается всегда очищенным и свежим.

Выбор горелки на солярке

Конструкция дизельной горелки

Горелка является основным элементом системы отопления соляркой. Отзывы помогу создать объективное мнение о ее качестве и долговечности работы. Но помимо этого необходимо знать основные технические параметры устройства.

Главным критерием выбора является мощность. Она напрямую зависит от площади отопления частного дома соляркой. Рекомендовано использовать соотношение — на 10 м2 помещения необходимо вырабатывать 1 кВт тепловой энергии. Такой показатель обязательно учитывается для отопление на солярке, сделанной своими руками. Но это правило применимо только при хорошей теплоизоляции дома. Для обеспечения запаса мощности к полученной цифре необходимо добавить 15-20%. Но следует помнить что это напрямую повлияет на расход солярки на отопление дома.

Помимо этого показателя при выборе учитывают такие факторы.

  • Габаритные размеры горелки. От этого зависит возможность монтажа устройства в котел;
  • Режим работы. Одноступенчатые модели функционируют только на постоянной мощности. Для двухступенчатых есть возможность регулировки степени нагрева — максимальная и средняя. Модульные являются оптимальными, так как варианты отопления дома соляркой у них различны — начиная с минимального значения и заканчивая 100% нагревом теплоносителя;
  • Цена. Наиболее популярные горелки LAMBORGHINI имеют стоимость в пределах от 20 до 40 тыс. руб.

Также важно обращать внимание на возможность перехода с дизельного топлива на отработанное машинное масло. Для этого в конструкции должна быть предусмотрена функция замены форсунки модели с большим диаметром сопла

Теплоснабжение в доме

Расчет теплоснабжения для собственного дома мы станем делать в такой последовательности:

  • Набросаем эскизный проект дома, исходя из простых средств и участка под строительство.
  • Проведем разделение дома по степени нужной комфортности помещений.
  • Найдем потери тепла для любой комнаты по отдельности.
  • Если будет необходимость, если разрабатывается СО для новостройки, доработаем эскизный проект.
  • Разместим в помещениях дизайн радиаторы: батареи радиаторов и, может быть, добавочные стационарного типа системы обогрева.
  • Также для любой комнаты определим общую теплопроизводительность радиаторов, а по ней – нужное численность секций.
  • Подберём систему построения СО и схему разводки теплового носителя, а по ним – добавочные поправочные коэффициенты для расчета мощности котла. Тут же определимся, что станем делать сами, а для чего придется нанимать профессионалов.
  • Рассчитаем, пользуясь ключевым (обязательными) и добавочными коэффициентами, необходимую мощность котла.

После чего остается высчитать метраж и номенклатуру труб, кол-во и номенклатуру фитингов, вентилей, устройств автоматики, характер и рабочий объем, требуемые инструмент и материалы и др. Согласно данным расчета составляется смета на постройку СО, однако это предмет отдельного серьезного разговора. Тут мы ограничимся расчетом котла, т.к. методика расчета топливного расхода уже приведена выше.

Зоны комфортности

База экономного расходования энергии на теплоснабжение – подробное разделение дома по необходимой/допустимой степени комфортности комнат. Приватному владельцу дома, не стесненному стандартными нормами и затратами на оплату специалистов-проектировщиков, можно советовать разделение строения более подробное, чем принято при массовой застройке под возможных покупателей, но крепче экономящее тепло:

  1. Территория полного комфорта – диапазон температур 22-24 градуса, не больше 2-х фасадных стен. Сюда относятся детские, сантехнический узел (в особенности – ванная), комнаты престарелых родителей, зал для занятий спортом, парная, бассейн и т.п.
  2. Территория спальни – помимо спальных комнат, это комнаты общего назначения, где сконцентрирована вся личная жизнь их обитателей: гостиные, комнаты прислуги, помещения, сдаваемые в аренду. Диапазон температур – 21-25 градусов.
  3. Зона для жилья – зала, столовая, кухня, кабинет для работы для умственного труда, будуар хозяйки и др. Диапазон температур – по норме санитарии, 18-27 градусов.
  4. Хозяйственная территория – тут люди активно работают полноценно одетыми по сезону. Быстрее всего, есть источники добавочного обогревания. Сюда относятся кухня, домашняя мастерская, полудом-полусад и т.п. Верхний предел температуры не нормируется, нижний в отсутствие людей опускается до 15-16 градусов.
  5. Территория непостоянного пользования, или проходная территория – гостиная, лесничная клетка, автогараж и т.п. Т.к. люди тут возникают вскользь и в верхней одежде, то нижний предел температур задается в 12 градусов. Для обогревания лучше применять пол с подогревом или потолочные инфракрасные (ИК) излучатели, про них см. дальше, в разделе об электрообогреве. Батареи отопления – аварийные, на время включающиеся в целях защиты котла от перегревания.
  6. Подсобная территория – в помещениях этой зоны тепловые источники не ставятся, диапазон температур совсем не нормируется, только бы выше нуля было. Обогрев выполняется за счёт передачи тепла из смежных помещений. Тут также можно устанавливать аварийные радиаторы СО.

Схемы водяного отопления.

Одноконтурная система. Нагретая котлом вода поступает последовательно во все радиаторы, поочередно теряя температуру в каждом из них. В-последних она может оказаться уже недостаточно низкой.

Достоинство – это дешевизна схемы. Создается только один контур, трудозатраты и расходы на материалы ниже. Недостаток – неравномерность прогревания, ввиду последовательной схемы. В какой-то мере недостаток устраним принудительной циркуляцией с помощью насоса. Об этом чуть дальше.

Двухконтурная схема. Нагретая вода поступает сразу во все радиаторы параллельно, остывшая течет уже по другому контуру. Установив на каждый из радиаторов краны, получаем возможность исключить любой элемент из системы.

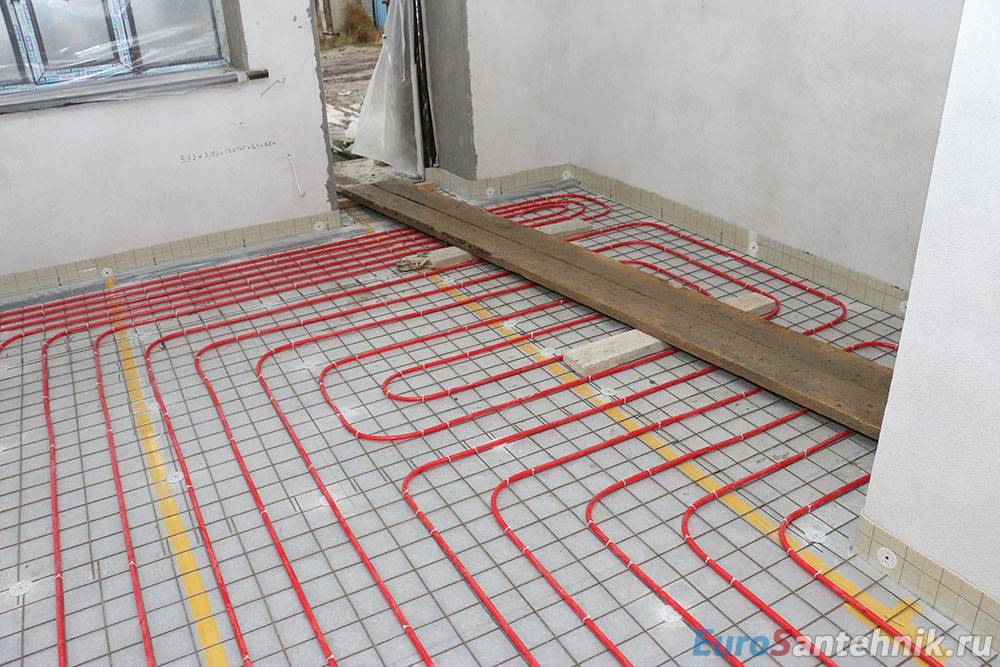

Отопление теплыми полами

Главная «фишка» теплого пола — установка одного крупного, но маломощного «радиатора» в подпольное пространство, вместо использования системы стандартных навесных радиаторов. Это обеспечивает более равномерное распределение тепла, повышает комфорт в помещении и, при грамотной реализации системы, снижает энергозатраты. Однако и теплый пол не лишен своих недостатков. К ним можно отнести:

  • длительное время прогрева полностью остывшего помещения;
  • возможность возникновения конденсата ввиду почти полной изолированности от внешних факторов;
  • сложности расчета и монтажа системы.

Сегодня довольно часто теплый пол применяют в отоплениидвухэтажного дома

Система может выступать в качестве основной, но для этого важно сделать все теплотехнические расчеты

Температура теплоносителя

  1. Чем выгодно низкотемпературное отопление и зачем оно нужно?

Водяной теплый пол функционирует при температуре не выше 40-45 градусов: согласитесь, что при более высокой температуре ходить босиком будет просто некомфортно.

Водяной теплый пол. Рабочая температура — не выше 45 градусов.

Кроме того, низкотемпературное отопление радиаторами практикуется при использовании теплового насоса в качестве источника тепла. Дело в том, что теплоотдача этих приборов на киловатт потребляемой мощности обратно пропорциональна разнице температур между источником низкопотенциального тепла и теплоносителем. Чем горячее батареи, тем больше владелец заплатит за отопление.

Тепловой насос, работающий по схеме «воздух-вода». Чем холоднее теплоноситель на выходе из теплообменника, тем дешевле обойдется отопление.

Подключение радиатора

  1. В каких случаях используется боковое подключение радиатора к подводке, а когда двухстороннее нижнее или диагональное?

Боковое оправдано при длине радиатора не более 10 секций. Если секций больше, дальний от подводки край прибора будет заметно холоднее ближнего. Проблема решается двухсторонним подключением.

Диагональное подключение обеспечивает несколько большую теплоотдачу прибора в штатном режиме. Зато двухстороннее нижнее подключение гарантирует работу прибора без стравливания воздуха: воздушная пробка будет вытеснена в верхний коллектор, а теплоноситель станет циркулировать через нижний. Каждая секция будет прогрета по всей высоте за счет собственной теплопроводности.

Возможные схемы подключения радиатора.

Подключение радиаторов

  1. Какое подключение радиатора предпочесть при монтаже отопления своими руками — боковое, нижнее или диагональное?

Все зависит от размеров батареи и конфигурации контура.

Для радиатора длиной менее 7 — 10 секций оптимальным будет одностороннее боковое подключение;

Одностороннее боковое подключение.

Дроссель на подводке позволяет уменьшить нагрев отопительного прибора.

Если радиатор длиннее 10 секций, его лучше подключать диагонально, с двух сторон. Инструкция связана с тем, что сочетание одностороннего подключения и значительной длины батареи приведет к понижению температуры крайних секций: ближние к подводке вертикальные каналы выполнят для них роль байпасов;

При диагональном подключении все секции будут прогреты равномерно вне зависимости от их количества.

Нижнее двухстороннее подключение оптимально для однотрубной ленинградки с нижним расположением розлива. В этом случае батарея не станет заиливаться благодаря непрерывной циркуляции воды через нижний коллектор. Кроме того, она будет работать даже завоздушенной: вода станет циркулировать по нижнему коллектору, а секции прогреются по всей высоте за счет теплопроводности металла.

Батарея с нижним подключением не нуждается в периодической промывке.

Водяное

Водяное отопление – это замкнутая система, применяется как в квартире, так и в частном доме. В роли теплоносителя используется вода или антифриз. Вода перемещается от источника излучения тепла к радиаторам. Температура может регулироваться термостатом автоматически или кранами вручную.

Данный вид отопления очень популярен из-за доступности теплоносителя, его можно установить самостоятельно. Это относительно недорогой вид обогрева помещения.

Недостатком является промерзание системы в случае длительного отключения. Также существуют особые требования к теплоносителю. Вода должна быть без примесей и с минимальным количеством солей. Для нагревания теплоносителя используются разные котлы: на жидком и твердом топливе, электричестве или газе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
