Фундамент ТИСЭ: строим самостоятельно

Ростверк ТИСЭ

Как ростверк ТИСЭ армировать, каких размеров он должен быть и как организовать работы по устройству ростверка ТИСЭ на наклонном участке. Это основные вопросы, которые возникают у застройщика на этапе формирования ленты при закладке фундамента по технологии ТИСЭ.

Лента-ростверк выполняет горизонтальную перевязку столбов и равномерно распределяет нагрузки между сваями. Отсутствие контакта с грунтом нивелирует действие сил пучения на ростверк фундамента.

В этом заключается основное назначение ленты фундамента – связать все сваи ТИСЭ в единую конструкцию, придав им максимальную устойчивость.

Назначение и виды

Свайный тип фундамента используется при строительстве жилых и промышленных зданий, применим иногда даже при возведении многоэтажек. Основание дает возможность и сэкономить, например, на подвалах.

Основными факторами, при которых принимается решение о строительстве свайного фундамента, считаются:

• Слабый поверхностный грунт, содержащий перегной, торф, песок.
• Большой объем воды в грунте или, простыми словами, «плывун».
• Высокая плотность почвы. В случае со сваями уменьшаются земляные работы, не нужно копать большой котлован, нанимать транспорт и т. д.

Планируя применять сваи, нужно учитывать, что такой фундамент тоже бывает нескольких разновидностей. Например, свайно-ростверковый, свайно-ленточный, свайно-винтовой. При этом положительные стороны есть у каждого, впрочем, как и отрицательные.

Свайно-ростверковый вариант

Является распространенным типом и при этом относительно недорогим вариантом при монтаже. Преимущества следующие:

• возведение практически на любом грунте;
• повышенная устойчивость и несущие способности;
• экономия средств (нет нужды применять готовый раствор, можно сделать его самостоятельно);
• равномерная усадка, благодаря монолитности основания;
• отсутствие необходимости в предварительных работах по подготовке участка, например, разравнивании и других;
• естественная вентиляция нижней части здания, что уменьшает влажность, убирает лишний конденсат и в итоге препятствует распространению грибка и плесени;
• безопасность (например, риск затопления при паводках намного ниже);
• быстрый монтаж.

Строительство свайного фундамента требует точности при расчетах и соблюдения правильной технологии. В случае нарушений, например, при перегрузке, здание разрушится полностью.

Кроме того, из недостатков выделяют:

• отсутствие возможности построить такое основание, если грунт каменистый;
• сложность строительства при горизонтальном смещении почвы;
• стоимость превышает другие разновидности свайного фундамента;
• обустроить подвал не получится.

Винтовой фундамент

Подобная конструкция используется достаточно давно. Поэтому положительные и отрицательные стороны устройства такой основы изучены досконально. Из плюсов:

• низкая стоимость, по сравнению с монолитным и плиточным вариантом;
• быстрота строительства (не нужно копать траншею);
• при возведении отсутствует вибрация, что позволяет строить возле памятников, вековых деревьев);
• можно возвести постройку даже на болотистой местности;
• независимость от погоды;
• минимальные затраты.

Однако такая конструкция не лишена и минусов. Их немного, но они все есть:

• подверженность коррозии, в связи с чем и срок эксплуатации небольшой;
• нельзя построить подвал либо цокольный этаж.

Свайно-ленточный тип

Довольно популярный тип фундамента. У него тоже есть свои положительные и отрицательные моменты. Из преимуществ:

• экономичность;
• способность выдержать небольшие сдвиги почвы;
• возможность самостоятельного изготовления опоры, то есть сделать сваи для фундамента своими руками труда не составит;
• быстрота строительства.

Несмотря на преимущества, есть и свои недостатки. Именно они отталкивают многих от выбора такой конструкции. Например:

Электрический бур

При необходимости строительства скважин больших диаметров применяют электрический бур. Размеры буров для свайных фундаментов такого типа достаточно велики и позволяют производить отверстия диаметром более 50 сантиметров.

Устройство. Механизм представляет собой следующую конструкцию:

• Электрический двигатель
• С двух сторон к нему крепятся специальные ручки
• Вращающийся механизм зажима

Принцип работы: при включении устройства в сеть начинает работать двигатель. Он удерживается специальными рукоятками. Двигатель подает работу винтовому устройству вращения. Устройство выполняет необходимую работу.

Часто к электрическому буру прилагается набор дополнительных принадлежностей, облегчающих проведение работы.

В настоящее время существует большое разнообразие моделей оборудования. Они относятся к разным ценовым категориям, умеют разные характеристики и способы работы. Производители буров для фундамента рекомендуют совершать приобретение оборудования после установки точных подсчетов планировки здания, установки размеров и типа фундамента.

Также главный критерий выбора – мощность устройства. От нее зависит потребление энергии, время работы, ее качество и необходимость прилагать дополнительные усилия. Электрические инструменты, обладающие наиболее высокими характеристиками, способы в короткие сроки справиться с работой. Так, для бурения скважины с глубиной, составляющей 100 сантиметров, потребуется всего лишь 10 минут работы устройства. При этом также стоит учитывать диаметр будущего отверстия. Чем он будет больше, тем больше увеличивается время работы. В любом случае оно будет намного ниже, чем время работы ручного инструмента.

При выборе оборудования стоит отдавать предпочтения моделям с функцией самозаточки. Все режущие элементы должны иметь высокую степень остроты. Только электрические буры с такими параметрами способны справиться с неровностями грунта, камнями, корнями деревьев и т.д. Низкие параметры устройств способствуют их быстрой поломке при работах на сложных участках грунта.

Как изготовить бур ТИСЭ своими руками

Для самостоятельного изготовления ручного инструмента, предназначенного для бурения полостей, необходимо выполнить следующие работы:

• определиться с видом грунтоприемника;
• разработать чертежи или эскизы;
• подготовить необходимые инструменты и материалы.

Бур ТИСЭ своими руками Закончив подготовительные мероприятия, можно приступать к изготовлению устройства. Остановимся детально на этих моментах.

Чертежи бура ТИСЭ

Планируя изготовить бур ТИСЭ своими руками, чертежи необходимо подготовить заблаговременно.

Возможны следующие варианты:

• приобретение готовых чертежей или эскизов, по которым уже производилось изготовление бурильного приспособления;
• самостоятельное эскизирование с натурного образца, работоспособность которого проверена в процессе формирования скважин.

Устройство бура

Что необходимо для изготовления ТИСЭ бура

Для выполнения работ своими силами потребуется следующее оборудование и инструменты:

• аппарат для электрической сварки;
• дрель со сверлами;
• болгарка с кругом по металлу;
• кисть для малярных работ.

Как изготовить фундаментный бур своими рукамиДля изготовления необходимо подготовить следующие материалы:

• отрезок стальной трубы диаметром 25–30 см, соответствующий размеру сваи;
• бывшее в употреблении или новое полотно от пилы дискового типа;
• трубу или металлический профиль для изготовления рукоятки;
• куски металла толщиной 2–3 мм;
• профильную трубу 4х4 см или трубу диаметром 3,2 см;
• краску для антикоррозионной защиты металлической поверхности.

Конструкция позволяет использовать материалы других сортаментов, подобранные согласно требованиям чертежей.

Самодельный бур ТИСЭ – технология сборки

После подготовки материалов и инструмента, приступайте к изготовлению бура ТИСЭ.

Глобальная модернизация бура ТИСЭ

При выполнении работ соблюдайте последовательность операций:

1. Нарежьте заготовки, размеры которых соответствуют требованиям чертежа.
2. Изготовьте рабочие кромки, используя разрезанный диск электропилы.
3. Соберите штангу с фиксирующим зажимом.
4. Приварите в нижней части штанги режущие кромки под углом 15–20 градусов.
5. Соберите накопитель грунта, зафиксировав трубчатую заготовку над ножами.
6. Зафиксируйте сваркой вертикальные ножи на внешней части почвоприемника.
7. Прихватите петли шарнирного механизма над цилиндром грунтозаборника.
8. Соедините шарнирно рабочие лезвия с петлями и присоедините стальной трос.
9. Приварите к верхней части удлинителя поперечину, выполняющую функцию рукоятки.
10. Убедитесь в свободном перемещении раздвижной штанги и шарнирного механизма.
11. Проверьте качество сварных соединений, зачистите их и удалите заусенцы.
12. Удалите ржавчину, покройте металлическую поверхность антикоррозионным составом.

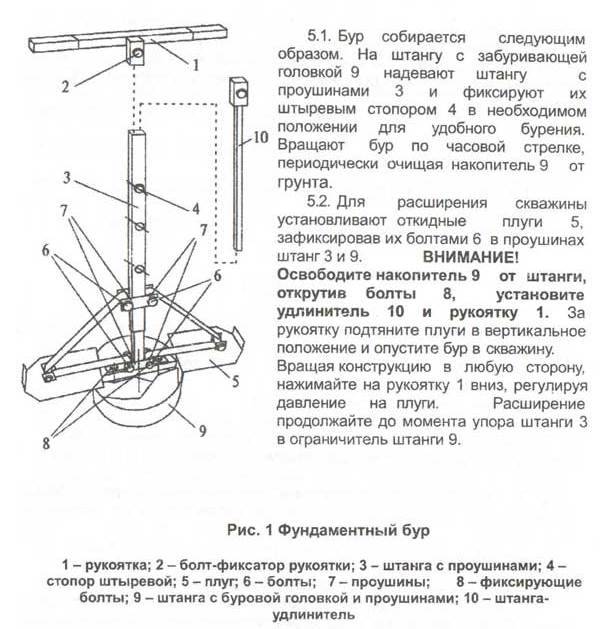

Схема сборки бура

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

• минимальное расстояние — 1,5 метра;
• максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

Усредненные нагрузки от разных типов узлов дома

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг, из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен, перекрытий, кровли, отделки и т.д. Так как технологии и материалы могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.

Технология бурения

Бурение по технологии фундамента ТИСЭ состоит из нескольких простых операций:

1. Выполняется разметка свай.
2. В местах бурения снимается дерн.
3. Точно по центру будущей сваи выкапывается ямка диаметром, равным диаметру бура и глубиной 0,15 м. Эту операцию можно выполнить с помощью лопаты или специального приспособления, входящего в комплект бура.
4. Со штанги снимается плуг, а на ее верхнюю часть устанавливается ручка.
5. Выставляется начальная длина штанги (для этого в ее теле предусмотрено три отверстия).
6. В комплект входит и удлинитель. Если его необходимо задействовать, он устанавливается на штангу вместо рукоятки. Последняя переносится на торец удлинителя.
7. В процессе бурения грунт собирается в контейнере. По мере его заполнения накопитель поднимают и освобождают от земли.

Сваи по технологии ТИСЭ имеют небольшой диаметр, так что необходимо тщательно контролировать вертикальность скважины: бетон плохо работает на изгиб, и в случае отклонения от нормали в процессе эксплуатации может лопнуть.

После достижения проектной отметки выполняется расширение скважины в ее нижней части.

Делается это так:

• выкручиваются два болта на контейнере;
• устанавливается и закрепляется плуг: предварительно изучите инструкцию к буру. Там вы увидите, что существует три позиции установки этой детали – в зависимости о размера расширения (400, 500, 600 мм);
• к кронштейну (перекладине) прикрепляется шнур, посредством которого плуг поднимается в положение транспортировки;
• после того, как плуг опущен в скважину, шнур отпускается – инструмент занимает рабочее положение;
• бур проворачивается против часовой стрелки, вырезая в грунте полусферу.

Определение параметров фундамента

Фундамент из 4-х свайных опор

Требования к фундаменту для той или иной конструкции могут быть получены в его описании или у любого специалиста, имеющего строительное или архитектурное образование. Как правило, они касаются минимального количества свайных опор на единице площади и глубины залегания фундамента.

Глубина фундамента должна быть не меньше глубины промерзания грунта

Количество свайных опор определяется, исходя из веса конструкции и площади строения. Глубина фундамента зависит от максимальной глубины промерзания грунта.

Информация о глубинах промерзания грунтов:

• для территории Белоруссии, Украины, Молдавии, Прибалтики, Краснодарского края, Ростовской и Астраханской областей России глубина составляет от 80 до 100 см
• на территории европейской части РФ до Урала эта глубина равномерно меняется от 100 до 200 см
• в Западной Сибири (условно, линия Новая Земля – Омск) и на юге Восточной Сибири (Омск – Нерюнгри) – достигает 240 см
• районы, расположенные дальше на северо-восток, находятся в зоне многолетней мерзлоты

Не менее важное требование – минимально необходимая высота фундамента над уровнем грунта

Располагать фундамент необходимо ниже уровня максимального промерзания, чтобы обеспечить прочность конструкции и её неуязвимость к ежегодным циклам таяния/замерзания грунта.

После того, ка будет определены размеры фундамента, подготавливают опалубку. В качестве таковой можно воспользоваться специальными пластиковыми трубами диаметром 15, 20, 25 и 30 см. Минимальная длина трубы состоит из суммы следующих составляющих:

• глубины промерзания для данной местности
• минимальной высоты фундамента над землей
• дополнительного заглубления ниже уровня промерзания (от 20 до 30 см)
• высоты подушки (не более 15 см)

Обрезка трубы при помощи пилы

Подушка – это слой камней, на который будет опираться каждая свая фундамента, чтобы не проваливаться. После того, как высота будет определена, отрезается труба необходимой длины.

Специальный инструмент для копания скважин

Когда параметры фундамента выбраны, приступают к его изготовлению. Оптимальной формой свай считается цилиндрическая, поэтому необходимо подготовить цилиндрические отверстия под них.

После того, как будет вырыта скважина необходимой глубины, в неё засыпают подушку

Эти отверстия могут быть сделаны различными способами. Например, вырыты автоматическим или ручным буром. В крайнем случае, можно воспользоваться специальной лопаткой для копания глубоких ям.

Подушку утрамбовывают при помощи деревянного бруса или доски

Толщина слоя подушки в общем случае зависит от диаметра свай.

Установка опалубки в скважину

В подготовленные скважины следует установить опалубку, правильно выровняв её.

Выравнивание опалубки при помощи уровня

Приготовление бетона для заливки фундамента

После того, как опалубка будет установлена, приступают к изготовлению бетона.

Для этого лучше всего воспользоваться бетономешалкой. Стандартная смесь для фундаментов малых конструкций может выполняться на основе цемента марки 300. Состав смеси в частях по объёму:

• цемент – 1
• песок – 3.5
• наполнитель (щебень, гравий, отвальный шлак, граншлак) – 5.5

Для тех, кому не хочется приготавливать смеси самостоятельно, они уже есть в продаже, достаточно просто засыпать их в бетономешалку и добавить воды.

При помощи лопаты бетоном наполняют опалубку

После того, как бетон будет приготовлен, его выливают из бетономешалки в отдельную ёмкость.

По мере наполнения опалубки бетон периодически утрамбовывают при помощи отрезка арматуры

Трамбовка позволяет избавиться от пустот и неразрушенных частей наполнителя в толще бетона.

Выравнивание бетона мастерком

После того, как опалубка будет залита бетоном под верхний уровень, следует окончательно утрамбовать и выровнять бетон при помощи мастерка.

Установка металлического крепежа

И сразу же после этой процедуры, пока бетон ещё не застыл, установить в верхушку фундамента металлический крепёж, который будет использоваться для присоединения конструкций к фундаменту (если таковой понадобится).

После установки поверхность бетона дополнительно выравнивается мастерком

Расчет фундамента

На этом этапе важно найти правильное расположение свай, просчитать их общее количество. Максимальное расстояние между единицами – 3 м

При разметке территории в масштабе определяют проекцию внутренних стен. На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:

• строения из кирпича и блоков — 2400 кг:
• пенобетон, газобетон — 2000 кг;
• каркасные, деревянные дома не более 1800 кг.

Несущая способность сваи диаметром 250 мм по технологии ТИСЭ варьируется в зависимости от грунта от 1,5 до 5 тонн. Точный расчет сможет сделать только специалист высокой квалификации. Но приведенной выше информации может быть достаточно, чтобы, используя эти значения, по минимальным показателям самостоятельно спроектировать фундамент. Каркасный дом площадью 100 м2 при строительстве на рыхлом грунте необходимо возводить на сваях в количестве приближающемся к 100. Распределяют их максимально равномерно по всему периметру и проекции простенков внутри здания. Если грунт надежный, то количество свай смело можно уменьшать вдвое. Приведенные примеры даны для варианта, когда выполняется фундамент ТИСЭ с ростверком. Опорные основы требуют меньшего количества свай. Ленточный фундамент, конструкция из бетонных балок, плит, заглубленных в почву, берет на себя часть массы дома.

Расчет свайно-ленточного фундамента Источник stroy-dom-pravilno.ru
