Фундамент на крупно- и среднезернистых песках
Случай несложный, и подойдет любой тип фундамента. Если грунтовые воды проходят низко, на глубине 1,80 м и более, оптимален фундамент-лента, столбчатый, или их комбинации. Монолитная армированная мелкозаглубленная лента (МЗЛФ) или фундамент из сборных бетонных блоков ФБС подходят для домов из камня, кирпича и блоков в несколько этажей и с подвальным помещением. Для более легких каркасных домов, или одноэтажных построек из легкобетонных блоков и бруса, достаточным будет опорно-столбчатый фундамент, кирпичный или блочный.
Перед началом строительства всегда производят планировку площадки и убирают весь мусор, а затем делают срезку растительного слоя грунта, на глубину около 20 см.
Столбчатый фундамент не требует сложной технологии. материалы – возможен бетон, бутобетон, пескобетон, блоки. Применение фундаментных блоков размера 200*200*400 мм позволяет выполнять работы своими руками, без привлечения техники. При использовании кирпича для кладки опорных столбов следует помнить, что силикатный кирпич и красный кирпич с низкими характеристиками морозостойкости для фундаментов недопустимы.
Начинают устройство фундамента с расчистки и разметки площадки. Опорные фундаментные столбы располагают в углах дома, на пересечениях несущих стен, то есть в точках с максимальной нагрузкой. План дома переносится на местность посредством монтажа стоек обноски, отметки точек забивкой колышков, по которым натягивают шнуры – оси, обозначенные на плане дома.
Ямы под опорные столбы копают строго по осям. Для монолитного варианта после устройства щебеночной или пескогравийной подушки устраивают рулонную гидроизоляцию, устанавливают опалубку и армокаркас, затем заливают бетон с уплотнением вибратором или штыковкой. По верху опор устраивают ростверк.
Для столбчатого варианта из кирпича или в блочном исполнении под столбы углубляют траншеи до 400 мм, и делают щебеночную подушку, чтоб исключить капиллярный подсос грунтовой воды. По подушке устраивают гидроизоляцию из рулонного материала. Кладку опорных столбов делают с обязательной перевязкой, габарит столбов и зависит от толщины будущих несущих стен. Готовую кладку обмазывают за два раза битумом или битумной мастикой. Вертикальную гидроизоляцию – отсечку выполняют рулонным материалом. Затем приступают к устройству стен.
Расчет фундамента
При выборе любого варианта сначала необходимо узнать требуемую площадь фундамента, которая рассчитывается по формуле:
S>1,2·F/(В·R), где:
S (см2) — площадь фундамента,
F (кг) – масса здания,
В – коэффициент, учитывающий условия работы фундамента, принимается равным:
1 — для каменного дома, стоящего на глинистых грунтах,
1,1 (1,2) – для деревянных зданий на глинистых грунтах, при отношении длина/высота здания >4 (или при соотношении длина/высота <4 и каменных постройках на песчаных грунтах)
1,3 – для всех видов домов, стоящих на мелких песках
1,4 – для длинных зданий, стоящих на крупных песках
R (кг/см2) — расчётное сопротивление грунта, принимается равным:
4,5 (3,5) – для плотных (средней плотности) крупных песков
3,5 (2,5) — для плотных (средней плотности) песков средней крупности
3 (2) – для плотных (средней плотности) маловлажных мелких песков
2,5 (1,5) – для плотных (средней плотности) влажных мелких песков
2,5 (2) – для плотных (средней плотности) маловлажных пылеватых песков
2 (1,5) – для плотных (средней плотности) влажных пылеватых песков
4 (2) – для сухих (влажных) супесей
3 (1) – для сухих (влажных) суглинков
5 (1) – для сухих (влажных) глин
Отличить глину, супесь и суглинок «на глазок» можно следующим способом:
- Глину легко скатать в тонкий шнур, при растирании песок на пальцах не ощущается.
- Суглинок скатывается в шнур с растрескавшимися краями, при растирании песок на пальцах ощущается, но грунт похож на глину.
- Супесь скатывается в шнур с трудом или не скатывается вообще, в пальцах растирается в песок с вкраплениями глины.
Справочные материалы для расчета массы здания:
Плотность основных строительных материалов
| Наименование материала | Плотность, кг/м3 |
| Блок газосиликатный | 400-600 |
| Блок керамзитобетонный | 700-1200 |
| Древесина | 500-700 |
| ДСП | 1000 |
| Железобетон (бетон) | 2500 (2400) |
| Кирпич глиняный и силикатный | 1800 |
| Кирпич керамический пустотелый | 1200-1600 |
| Гипсокартон | 800 |
| Минеральная вата | 200-250 |
| Пенобетон | 400-600 |
| Песок сухой (влажный) | 1600 (1900) |
| Сталь | 7800 |
| Стекло оконное | 2500 |
| Фанера клееная | 600 |
Средний вес кровли и перекрытий.
| Наименование | Масса, кг/м2 |
| Гончарная черепица | 60-80 |
| Листовая сталь | 20-30 |
| Ондулин | 3-5 |
| Профнастил | 5-10 |
| Шифер | 40-50 |
| Перекрытие железобетонное из пустотных плит | 500 |
| Перекрытие цокольное деревянное по деревянным балкам, утеплитель плотностью до 200 (500) кг/м3 | 100-150 (200-300) |
| Перекрытие чердачное деревянное по деревянным балкам, утеплитель плотностью до 200 (500) кг/м3 | 70-100 (150-200) |
В зимний период на здание оказывает давление снег, ложащийся на крышу. Его тоже надо учесть, это можно сделать с помощью схемы приведенной ниже. Для расчёта снеговой нагрузки используют первое значение, при уклоне крыши 25 — 60 градусов величину нагрузки умножают на 0,7.
Полученную площадь фундамента делят на его длину для получения необходимой ширины. В случае выбора столбчатых фундаментов – делят площадь на количество столбов для определения их габаритов.
Мелкозаглубленный ленточный фундамент для дома на болоте
Дома с каркасными стенами, а также со стенами из бревна и бруса, более гибкие -выдерживают значительно большие деформации, чем каменные дома. Такие дома на болоте можно строить на мелкозаглубленных или незаглубленных ленточных фундаментах.
Мелкозаглубленный ленточный фундамент для одноэтажного дома с каркасными или деревянными стенами. 1 – толща слабого болотистого грунта – 10 м.; 2 – песчано – гравийная (щебеночная) подушка; 3 – ленточный монолитный железобетонный фундамент; 4 – планировочная насыпь; 5 – отмостка; 6 – гидроизоляция; 7 – уровень грунтовых вод – 0,4 м. от поверхности грунта.
Мелкозаглубленный монолитный ленточный фундамент под наружными и внутренними стенами, поз.3, представляет собой единую пространственно жесткую раму. В целях повышения жесткости, высота ленты фундамента, совмещенного с цоколем, увеличена. Широкая подошва фундамента расположена в уровне поверхности грунта на песчано-гравийной подушке.
Ширину подошвы фундамента выбирают по расчету в зависимости от веса выше расположенных конструкций дома, снеговой нагрузки и с учетом несущих свойств грунта под фундаментом и толщины песчаной подушки.
Под самонесущими стенами дома (стены, на которые не опираются перекрытия и стропила крыши) ширину подошвы ленточного фундамента, показанного на рисунке, уменьшают до 500 мм.
Ширина цоколя на рисунке не указана. Этот размер выбирают из конструктивных соображений. Например, для стены из бруса толщиной 150 мм с опиранием на цоколь балок перекрытия на длине 120-150 мм, достаточно ширины цоколя 300 мм. Для более толстых стен ширину цоколя увеличивают. Делать высокий цоколь уже 300 мм. не рекомендуется из-за возможной потери устойчивости на скручивание.
Высоту монолитного цоколя выбирают исходя из необходимости:
- Обеспечить требуемую жесткость фундамента.
- Защиты стен от увлажнения — деревянные стены следует располагать выше снегового покрова.
Как правильно сделать грунтовую подушку фундамента
Под ленту фундамента выкапывают траншею. Глубина траншеи при высоком уровне грунтовых вод должна быть на 10 см. выше уровня воды. В дно траншеи втрамбовывают слой щебня. Песчаный грунт в подушку укладывают слоями толщиной не более 20 см. с послойным увлажнением и уплотнением механическим вибратором.
При ручной трамбовке грунт насыпают слоями 5-10 см. Верхний слой подушки лучше всего отсыпать смесью песка — 40%, и щебня — 60%. Ввиду малой толщины подушки выдерживать её во времени для стабилизации осадки грунта не требуется. После отсыпки на подушке можно сразу устраивать фундамент дома.
Ширина песчаной подушки должна быть несколько больше ширины подошвы фундамента. Чем толще песчаная подушка, тем больше должна быть её ширина. Достаточно широкая подушка увеличивает площадь, на которую распределяется нагрузка, передаваемая от подошвы фундамента на подушку и далее на природный грунт.
Ширину песчаной подушки — b, под фундаментом определяют по формуле, м
.: b = Bf + 2 * Dp * 0,7 где: Bf — ширина подошвы фундамента,м .; Dp — толщина песчаной подушки под подошвой фундамента,м .; 0,7 — тангенс угла 35 град — угол внутреннего трения для песка подушки.
Планировочная насыпь грунта
Дополнительная планировочная отсыпка грунта, поз.4, выполняется после устройства ленточного фундамента. Ленту фундамента в пределах ширины траншеи засыпают песчано-гравийной смесью. За границей траншеи для планировочной насыпи можно использовать любой грунт.
Высоту планировочной насыпи принимают в пределах 0,2 – 0,5 м.
Повышение уровня строительной площадки планировочной насыпью грунта у дома на болоте позволяет:
- Создать благоприятные условия для отвода дождевых и паводковых вод от дома.
- Уменьшить глубину промерзания естественного грунта, в результате снижаются деформации, вызванные морозным пучением.
- Увеличить глубину залегания грунтовых вод относительно уровня строительной площадки.
Виды песчаного грунта
В зависимости от гранулометрического состава, песок разделяется на следующие виды:
- Гравелистый или очень крупной фракции грунт является идеальным вариантом для строительства. В его составе размер большей части песчинок более 2 мм.
- Средняя и крупная фракция содержит более половины песчинок от 0,3 мм до 0,5 мм. Фундамент в такой почве будет долговечным и устойчивым.
- Мелкая фракция содержит в своем составе более ¾ песчинок размером 0,1 мм. На таком грунте траншею желательно устелить пленкой для гидроизоляции фундамента.
- Пылеватый грунт является не лучшим вариантом. Очень мелкие, пылеобразные песчинки при повышенной влажности напоминают глину. Они плохо пропускают через себя влагу. При повышении влажности такая почва становится похожа на грязь, при замерзании она значительно увеличивается в размерах, а при оттаивании снова сжимается. Такие процессы негативно влияют на фундамент: грунт как бы выталкивает его наружу. В этом случае лучшим решением является забивка свай.
По текстуре и удобству строения пылеватый песок похож на глину
Чем большая плотность почвы, тем лучше будет чувствовать себя в ней фундамент. Крупные частицы меньше подвержены изменению объема при промерзании и оттаивании почвы.
При строительстве фундамента обязательно нужно учитывать влажность почвы и близость нахождения подземных вод. Если земля на участке повышенной влажности, лучше сделать гидроизоляцию основания – это продлит срок его службы.
Если на участке преобладает пылеватый грунт, необходимо проконсультироваться у строительных компаний, способных провести геологический анализ почвы.
Конечно, найм специалистов приведет к дополнительным затратам, но они себя с лихвой окупят в будущем. Переделка или ремонт основания из-за применения неправильной технологии обойдется значительно дороже.
Как сделать своими руками — технология
Чтобы подушка полноценна выполняла свою роль, конструкторам необходимо грамотно рассчитать ширину и высоту этого технологического слоя. Согласно нормативным требованиям, ширина подушки не может быть меньше монолитной плиты, которая будет заложена сверху.
Высоту выбирают с учетом таких факторов:
- глубины промерзания грунта;
- уровня подземных источников;
- проектных нагрузок на силовую конструкцию;
- геологических и сейсмических особенностей участка.
Подготовка стройплощадки заключается в том, чтобы придать грунту состояние, при котором он будет способным выдержать проектные нагрузки. В конце подошва фундамента должна плотно прилегать к земляному основанию.
В связи с этим закладка плитного основания начинается с таких этапов:
- разметка поля по габаритам конструкции;
- выработка котлована внутри намеченного контура на глубину, которая будет несколько больше проектного значения;
- выравнивание поверхности и уплотнение дна.
Когда котлован готов, переходят к устройству песчаной подушки.
Песчаная
Порядок технологических операций будет следующим:
- Изоляция грунта. Внутри подготовленного котлована выстилают слой гидроизолирующего материала, например, листы геотекстиля. При этом оставляют со всех сторон столько свободного материала, чтобы им удобно было накрыть поверхность и боковые стороны подушки. Мероприятие нацелено на исключение возможности заиливания подошвы под действием грунтовых вод в процессе службы фундамента.
- Засыпка песка. Потребность в количество сыпучего материала узнают, умножая площадь основания на высоту подушки. К полученному значению добавляют 15% с учетом запаса, который понадобится в процессе утрамбовки.
- Уплотнение песка. Материал утрамбовывают с помощью виброплиты до тех пор, пока на поверхности не будут оставаться следы от ног. Для этого периодически песок орошают очищенной водой. Добиться такого результата ручной трамбовкой невозможно. Поверхность выравнивают по горизонтали, используя лазерный нивелир или обычный строительный уровень.
Бетонная
Для устройства бетонной подушки на дне подготовленного котлована выстилают слой геотекстиля, а затем засыпают щебнем с последующего его утрамбовкой.
Подложка из бетона может быть:
- Плитной. Здесь используют готовые фундаментные блоки, которые устраивают сверху подсыпки.
- Монолитной. Монтируют опалубку по периметру, таким образом, чтобы верхняя плоскость готовой плиты была на одном уровне с поверхностью земли. Внутри опалубки устраивают два слоя арматурного каркаса для придания конструкции жесткости и стойкости по отношению к деформирующим нагрузкам. Подготовленный участок заливают бетоном, затем бетон трамбуется и выравнивается.
Альтернативные варианты
Алгоритм устройства подложки из щебня и гравийно-песчаной смеси будет одним и тем же:
- Дно котлована выравниванию и утрамбовывают.
- Выстилают слой геотекстиля или рулонного битумного материала. Если проектные нагрузки будут значительными, можно уложить материала в два слоя.
- Сверху засыпают крупнозернистый песок и утрамбовывают его, периодически орошая поверхность чистой водой.
- Подготовленную поверхность из песка засыпают щебнем до уровня земли. Сыпучий материал также нужно как следует утрамбовать для исключения любых пустот.
Какие фундаменты можно строить
При соблюдении рекомендаций СП 22.13330 даже на сильно вспучивающихся грунтах допускается устройство любых типов фундамента. В малозаглубленных вариантах необходимо увеличить толщину подстилающего слоя. Пазухи котлованов лент глубокого заложения, столбчатых фундаментов следует засыпать инертными материалами, в которых глины нет по умолчанию. В низких ростверках по оголовкам свай в обязательном порядке остается технологический зазор 20 – 40 см между землей и балками, защищенными по бокам листовыми материалами.

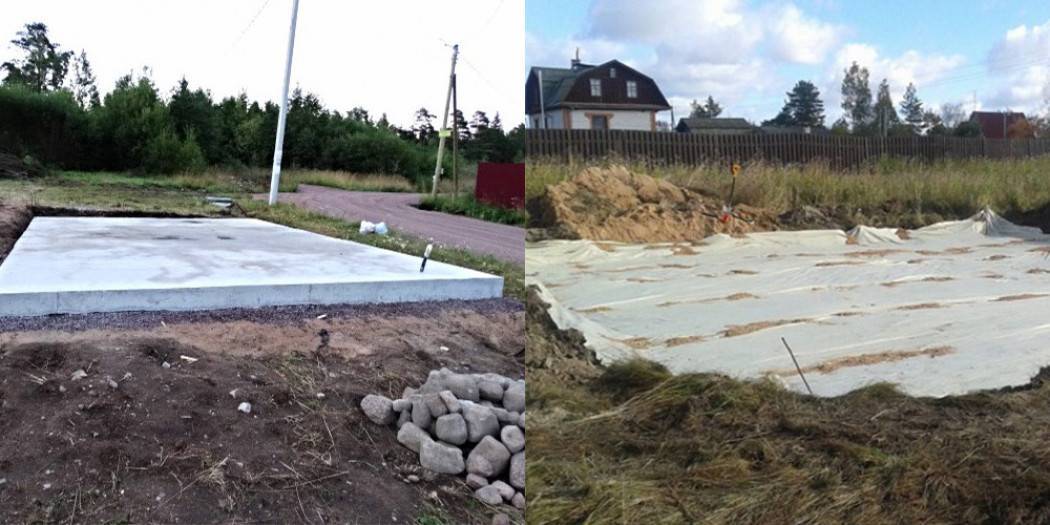

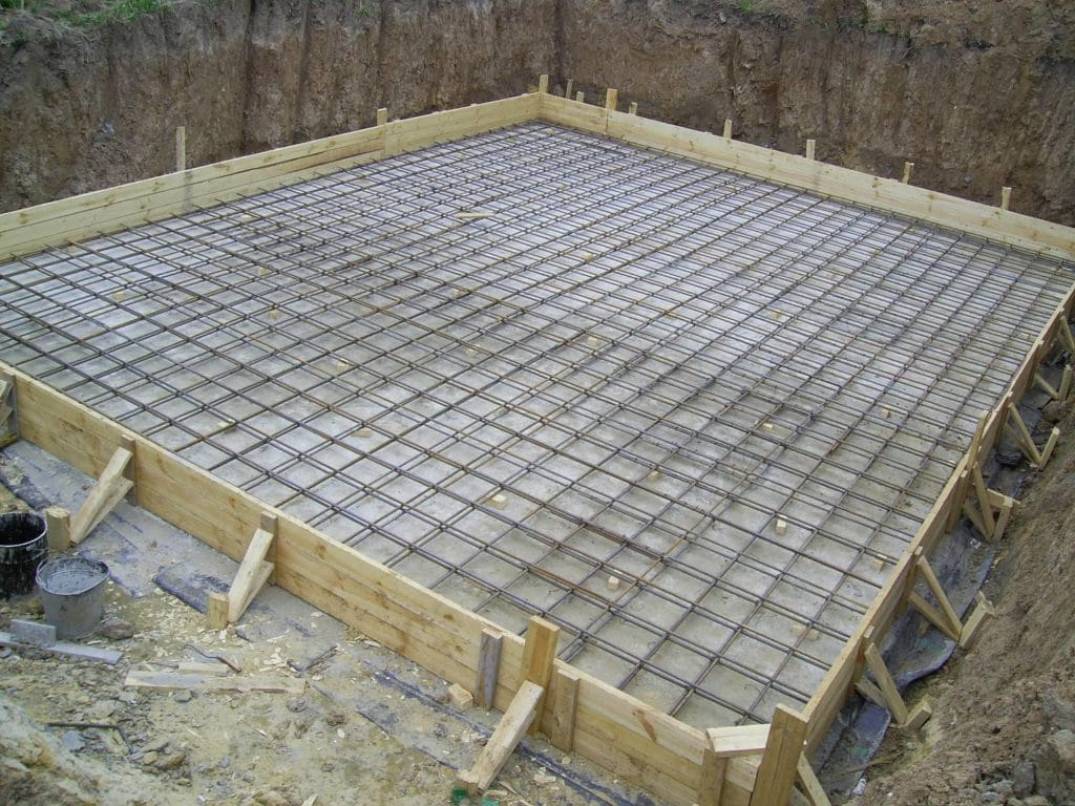

Плитный фундамент
Преимуществом плавающей плиты является максимально возможная поверхность опирания. Несущая способность обеспечивается по умолчанию, с неравномерными силами пучения эта конструкция справляется без проблем. Однако строительство плитного фундамента на глине следует дополнить несколькими мероприятиями:
- подстилающий слой из песка, щебня (при низком, высоком УГВ, соответственно);
- кольцевой дренаж из перфорированной щелями гофротрубы в геотекстиле;
- утепление отмостки на ширину 0,6 – 1,2 м.
Теплопотери сквозь плиту, одновременно являющуюся полом по грунту, неизбежны. Однако это позволяет сохранить плюсовую температуру подо всей подошвой. Горизонтальный слой экструдированного пенополистирола ЭППС не позволяет промерзнуть прилежащей к дому глинистой почве, дрены отводят влагу.
Существует модификация плитного фундамента УШП (утепленная шведская плита), в которой пенополистирол уложен под ж/б конструкцию. УШП имеет в верхней части контур теплого пола. В этом случае теплопотери сквозь железобетон отсутствуют. Однако утеплитель сохраняет геотермальное тепло недр, промерзание под домом так же невозможно.
Ленточный фундамент
Если заказчику необходим эксплуатируемый подвальный этаж, выбор заглубленного ленточного фундамента происходит по умолчанию
В этом случае практически не важно – на глинистых или песчаных грунтах производится строительство. Под подошвой на глубинах ниже промерзания вспучивание отсутствует
Подстилающий слой имеет минимальную толщину 20 см, служит исключительно для выравнивания дна котлована
Подстилающий слой имеет минимальную толщину 20 см, служит исключительно для выравнивания дна котлована.
Однако у ленты глубокого заложения огромная площадь наружных поверхностей:
- со всех сторон на подземные стены зимой давит вспучивающийся грунт;
- внутренние помещения не позволяют произвести внутреннюю отсыпку, которая бы компенсировала давление грунта.
Поэтому лента делается шире (от 40 – 60 см), пазухи котлована засыпаются песком, щебнем, ПГС, чтобы обеспечить слой 40 см минимум возле несущих конструкций.
У малозаглубленных лент МЗЛФ наоборот, площадь боковых граней минимальна, касательные силы вспучивания практически отсутствуют. Зато ярко выражено неравномерное пучение грунтов под подошвой. Поэтому технология строительства несколько изменяется:
- качественный дренаж на уровне подошвы МЗЛФ;
- утепление отмостки + теплоизоляция наружных граней ленты (цоколя);
- увеличение толщины подстилающего слоя до 60 – 80 см под подбетонкой.
Причин этому несколько:
- траншею с не осыпающимися бортами можно вырыть исключительно в глине;
- идеально ровные стенки в земле сделать невозможно, поэтому зацепление с почвой будет максимальное;
- во время промерзания неизбежно возникнут серьезные выдергивающие нагрузки.
Кроме того, при заливке в траншею сложнее обеспечить герметичность слоя гидроизоляции. При укладке арматурных каркасов на уложенную в щелевой фундамент пленку неизбежны проколы и порывы. В данном случае можно применить экструдированный пенополистирол в качестве несъемной опалубки закрепив его на стенки траншеи (подойдет только для глинистых грунтов, т.к. другие грунты запросто могут осыпаться в самый неподходящий момент).

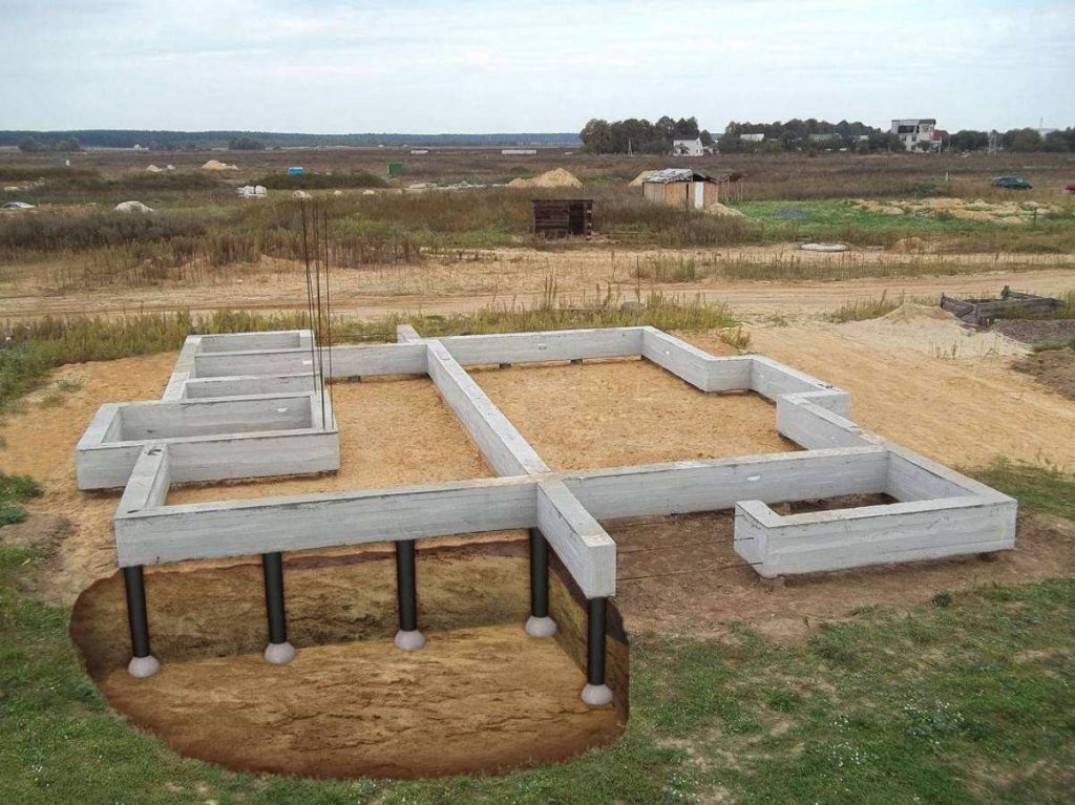

Свайный фундамент
Идеальным вариантом для сложной геологии и рельефа участка является строительство свайно-ростверкового фундамента. При любом составе грунтов сваи насквозь проходят пучинистые, нестабильные горизонты, опираются на пласт с высокой несущей способностью.
Фундамент на болоте
Расчёт строительства фундамента на болоте
Хорошо залитое основание есть начало постройки, от основания зависит практичность здания на влажной почве. Когда нужно залить фундамент на болоте – обычный фундамент не подойдет, он подвергается бурению земли, и некачественной укладке из-за того что рядом вода. Есть определенная инструкция установки основания возведения железобетонной монолитной плиты, на ней строится здание.
Для этого необходимо насыпать и сделать утрамбовку из щебня, в самом начале котлована. Верх посыпают песком, он укрепляет щебень, не дает ему расходиться. Дальше слой из песка и гравия уплотняют вибро инструментами. После слой закрывают виниловой пленкой, она сохраняет бетонную плиту от капиллярной влаги. Сверху идет арматура из железа. Металлическую арматуру не рекомендуют варить сваркой, крепят с помощью вязальной проволоки.
Залить монолитную плиту легче готовым бетоном, сделанным на заводе. Тогда залить можно за один день, это хорошо для плиты. Ее изготавливают так, чтобы сохранить здание во время смещений грунта. Основание может плавать, причиной может быть движение монолитной плиты.

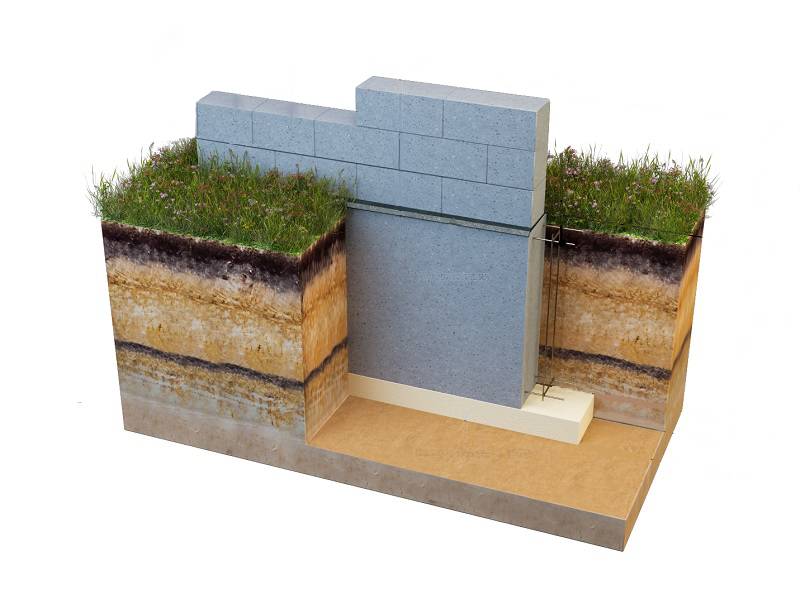

Назначение подушки под ленточный фундамент
Эскиз с обозначением местонахождения песчаной подушки
Возведение каждого здания начинается с устройства фундамента.
Его главная функция – создание прочной опоры и обеспечение поддержки здания во время всего периода эксплуатации.
Для облегчения этапа заливки и придания основанию большей надежности, нужна песчаная подушка под ленточный фундамент. Ее задача − обеспечить ровную и устойчивую поверхность для устройства основания.
Функции подушки
До укладки железобетонных ленточных оснований или использования для этой цели железобетонных блоков, обычно нужна подсыпка из песка, щебня или гравия. Песчаная или гравийная подошва выполняет следующие функции:
- выравнивает траншею под заливку основания и сглаживает возможные неровности грунта;
- равномерно распределяет нагрузки от веса фундамента на нижние слои грунта;
- отсекает влагу и отводит грунтовые воды от основания, предотвращая вспучивание в холодное время года.
При наличии высокого уровня вод на строительном участке, перед тем как будет сделана подушка под ленточный фундамент, дно траншеи или котлована выкладывают геотекстилем. Слой этого материала предотвратит возможное заиливание песчаного слоя.
Основные параметры ленточного фундамента
Схема отображающая параметры ленточного основания
Основания ленточного типа устраивают по периметру будущих стен конструкции (как внешних, так и внутренних) на глубину разработки почвы.
Устройство такого типа основания предусматривает два основных параметра:
Существует следующее требование к ширине – она должна быть не меньше, чем толщина стены. Но, чаще всего, этого бывает мало для того чтобы на выходе получить площадь, обеспечивающую несущую способность фундамента. Можно увеличить ширину на всю высоту фундамента, но это экономически невыгодно.
В этом случае, углы наклона боковых стен равны 30º и 45º, где первый показатель приведен для кирпичных фундаментов, а второй – для бетонных. Такая конструкция позволяет избежать опасных растягивающих или скалывающих напряжений на боковых гранях основания.
Более того, нижняя (расширенная) часть препятствует выдвижению основания из грунта и нейтрализует влияние касательных сил пучения в мороз. Устройство основания в виде трапеции позволяет значительно снизить расходы, сокращает объем бетонной смеси и арматуры. При этом такой фундамент характеризуется хорошими несущими способностями.
Устройство подушки и материалы
Необходимые материалы для обустройства подушки ленточного фундамента
Материалами, для подготовки подушки под фундамент ленточного типа могут быть:
- чистый песок крупной фракции, не содержащий глинистых примесей;
- галька;
- смесь щебня и песка;
- бетон и железобетон.
Если выполняется устройство подушки на слабых грунтах, то нужна подсыпка из песка и щебня или песчаной гравийной смеси в следующем соотношении: 40% песка крупной фракции и 60% щебня или песка. Такой вид оснований подходит для фундаментов одноэтажных небольших домов, то есть для относительно легких строений. Подушки такого типа не требуют увлажнения и послойной утрамбовки.
Этапы строительства ленточного фундамента своими руками
Строительство надежного и долговечного фундамента невозможно осуществить за один день. Все работы следует разделить на несколько этапов, которые осуществляются строго согласно своей очереди. И, конечно же, всё начинается с подготовки участка под фундамент и с выполнения разметочных работ.Подготовительный этап и разметка ленточного фундамента. На данном этапе осуществляется расчистка строительной площадки и её разравнивание чуть больше, чем площадь самого строения (на 2,5-3 метра). Затем используя рулетку, прочный шнур и металлические колья, производят разметку границ будущего основания. При этом выдерживают такую ширину фундамента, которая указана в проекте к дому, плюс небольшой запас на монтаж опалубки.
После этого осуществляется проверка диагонали прямоугольников и углов дома, если никаких отклонений нет, то между металлическими кольями натягивается шнур или толстая леска, которая будет служить в качестве обозначения границ ленточного фундамента. Точно по такому же принципу производится разметка и внутренних границ будущего сооружения.
Выполнение земляных работ. Пожалуй, самым сложным и трудозатратным этапом в строительстве ленточного фундамента, является рытье траншей и котлована. Если лишнего времени на самостоятельное выполнение всех вышеперечисленных работ нет, то лучше всего будет нанять для этих целей спецтехнику. В таком случае котлован под дом получится вырыть за 1-2 дня.
Если принято решение рыть траншеи под ленточный фундамент своими руками, то следует проконтролировать ровность дна и не допускать его отклонений по уровню. Также, обязательно нужно будет контролировать углы, они должны быть строго в районе 90 градусов, без отклонений, из-за которых впоследствии обязательно будут перекосы.
Устройство песчаной подушки под ленточный фундамент. После того, как траншеи под фундамент вырыты, а их дно должным образом выровнено, приступают к устройству песчаной подушки под фундамент. Игнорировать данный строительный процесс нельзя, так как песчаная подушка под фундамент поможет смягчить и правильно перераспределить нагрузки от будущего основания. Требуемая толщина песчаной подушки под ленточный фундамент, не менее 15 см с предварительной утрамбовкой и проливкой водой.

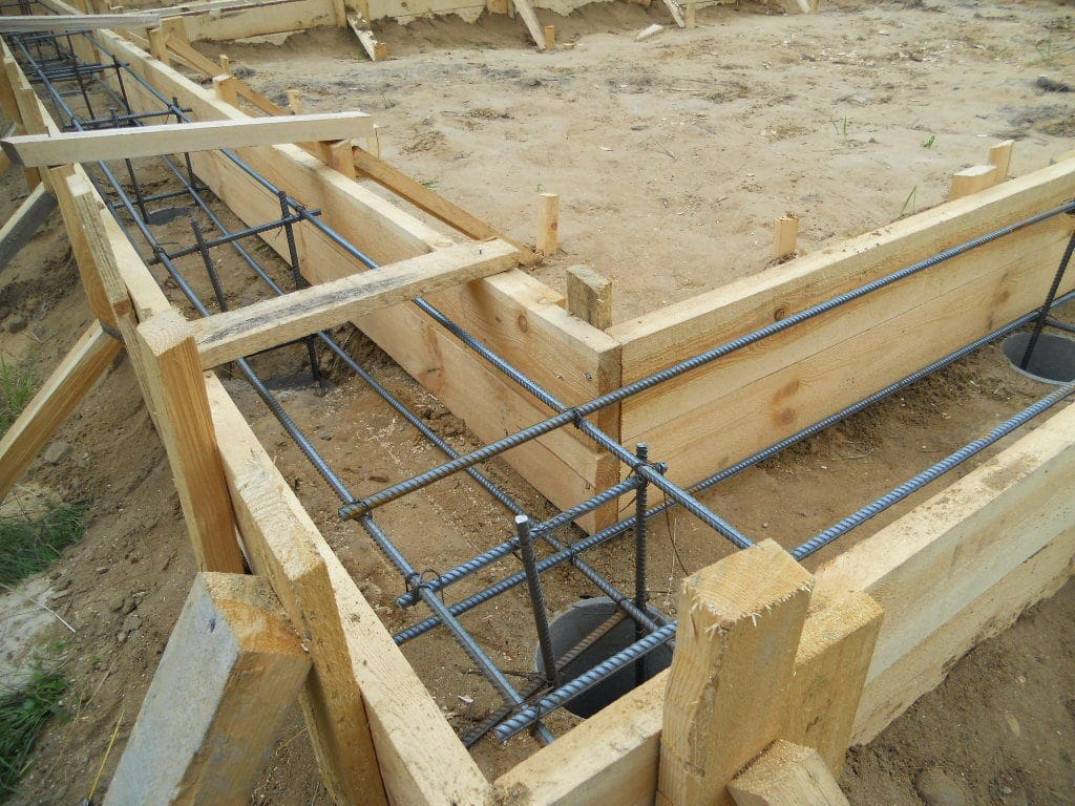

Монтаж опалубки и армирование
На следующем этапе осуществляется монтаж опалубки под ленточный фундамент. Заливать бетон прямо в траншею с песчаной подушкой нельзя, для этих целей необходимо установить опалубку. Делают её из подручных материалов, кто-то использует для этого двухсантиметровые по толщине доски, ну а кто-то отдает предпочтение щитами, поскольку сборка опалубки в таком случае осуществляется намного быстрее по срокам. Как бы там ни было, но собранная опалубка для ленточного фундамента своими руками должна быть без щелей и несколько выше того уровня, на который будет заливаться бетон.
Армирование ленточного фундамента — это самый ответственный процесс, связанный со строительством основания. От того насколько правильно и качественно будут выполнены работы, связанные с армированием фундамента, зависит его надёжность и долговечность. Сначала необходимо выложить на дно траншеи ряд кирпича, на который затем укладывается металлическая сетка из арматуры. Для сборки металлокаркаса используется обычная или стеклопластиковая арматура 12 мм сечением. Прутья арматуры соединяются друг с другом в виде сетки, ячейки которой должны быть размером 15 на 15 см.
Далее арматурная сетка укладывается на кирпичи
Здесь очень важно учитывать отступ с каждой стороны от фундамента до арматурной сетки. Он должен быть не менее чем в 5 см. Гидроизоляция ленточного фундамента
Гидроизоляция ленточного фундамента
Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов
Гидроизоляция ленточного фундамента. Заливать фундамент без гидроизоляции не самый лучший вариант, так как грунтовые воды будут разрушать его изнутри, способствуя тем самым, сокращению срока службы. Поэтому рекомендуется на дно котлована уложить слой гидроизоляции Унифлекс или любого другого, подобного материала. После заливки ленточного фундамента, также не помешает применить наружную гидроизоляцию с использованием обмазочных гидроизоляционных материалов.
Особенности технологии возведения фундамента в зависимости от вида грунта
С помощью правильно подобранного типа фундамента и соблюдении технологий возведения основы можно создать прочную опору для постройки на любых видах песчаных почв.
Пылеватый и мелкозернистый
Для строительства дома на пылеватом и мелком песке из-за крайней неустойчивости пластов необходимо создать максимально прочную основу. В таких случаях допустимо возведение плиточного фундамента. Для этого снимают плодородный слой земли и отливают бетонную плиту, масштабы которой чуть больше площади планируемого здания. Конструкция не разрушается под воздействием сезонных изменений в почве, так как такой тип основания способен перемещаться вместе с грунтом, поэтому его называют плавающим фундаментом.
Другой более распространенный способ создания прочного основания под постройку на пылеватой и мелкой песчаной почве – применение монолитного ленточного фундамента мелкозаглубленного типа. Рекомендуется делать его трапециевидной формы с расширяющимися книзу линиями. Это способствует значительному уменьшению влияния морозного пучения на основание дома.
Перед заливкой фундаментной ленты траншею оборудуют гидроизоляционным слоем. При закладке конструкции подошвы под строение на мелком песке и пылеватых грунтах особенно важны дренажные работы. В качестве эффективных способов рекомендуют закрытые системы, которые оборудуются на базе дренажных труб.
При работе по возведению подошвы основания для тяжелых зданий на мелком и пылеватом песке стоит использовать свайно-ленточный вариант обустройства фундамента:
- выполняют разметку, выкапывают котлован, устанавливают опалубку;
- в местах пересечений ленты пробуривают скважины глубиной до устойчивых пластов почвы;
- в скважины устанавливают трубы на основе асбестоцемента, качественно выравнивают конструкции, укрепляют распорками;
- трубы заливают бетонным раствором на 1/3, слегка приподнимают для образования утолщения внизу. Далее трубы заполняют раствором, предварительно опустив в них арматуру.
Опалубка и арматура для свайно-ленточного фундамента Сваи можно залить и без установки труб, если среда не очень влажная и скважины не наполняются водой:
- нижнюю часть скважины расширяют при помощи специального плуга;
- в скважину опускают армирующий материал и заливают раствором;
- после застывания свайных конструкций приступают к заливке ленты в опалубке.
Специалисты отмечают, что после заливки фундамента на мелкозернистом и пылеватом песке конструкция должна простоять в течение полугода перед продолжением строительных работ.
Крупный и гравелистый
Так как крупнопесчаные почвы располагают надежным уровнем несущей способности, здесь актуальны любые виды фундаментных конструкций:
- если планируется строительство дома без подвала, чаще всего применяют ленточный вариант мелкозаглубленного типа;
- под строение из легких материалов в виде каркасных сооружений, деревянных домов или щитовых конструкций подходит столбчатое основание;
- для массивных строений с цокольным этажом выполняют ленточный фундамент сильно заглубленного типа.
Столбчатый фундамент для каркасного дома При закладке столбчатого или ленточного варианта подошвы основания также задействуют фундаментные блоки или керамический кирпич.
На мелкозаглубленное ленточное основание на крупном песке можно поставить здание из пеноблоков или древесины, каркасный/щитовой вид сооружения или же небольшой кирпичный дом. При этом глубина закладки подошвы варьируется в диапазоне 40-70 см.
Технология заливки монолитной мелкозаглубленной ленты своими руками:
- Подготовка участка. Сняв плодородный пласт земли, выровняют поверхность.
- Разметка. Работы выполняются на основе проекта дома.
- Подготовка траншеи. Выкапывают траншею глубиной 60-80 см. Ширина углубления равна толщине планируемых стен плюс 20 см, то есть по 5 см с обеих сторон стены для устойчивости конструкции и по 5 см для опалубки.
- Заливка опалубки бетонным раствором.
Траншеи для сооружения фундамента Для опалубки применяют листы фанеры, обрезную доску, профлист, внутреннюю поверхность выстилают полиэтиленом, для усиления композиции используют армирующие материалы.
При строительстве массивных зданий или домов с жилым цокольным этажом или же подвалом закладывают глубокозаглубленную фундаментную ленту. Притом подошву под кирпичный дом устанавливают на 20 см ниже уровня промерзания почвы. Глубокозаглубленный ленточный фундамент со всех сторон обеспечивается гидроизоляционным слоем, включая и нижнюю поверхность. Также обязательно выполняется качественный дренаж.
Типы песчаного грунта
Песчаные грунты представляют собой сыпучую смесь мелких фракций кварца и других минералов с содержанием глины не более 3%. Как продукт разрушения горных пород, песчаный субстрат по плотности разделяется на такие группы, как плотные, средней плотности и рыхлые. В зависимости от состава и фракции зерна выделяют песчаные грунты 4 типов.
Пылеватый
Субстрат представляет собой очень мелкий песок – более 3/4 состава предусматривает частицы менее 0,1 мм – с большим содержанием глинистых включений. Эта масса плохо пропускает влагу, что обуславливает неустойчивость толщи, склонность к проседанию и вспучиванию. На таком ненадежном мелкопесчаном основании чаще всего применяют ленточный фундамент с усилением сваями.
Мелкозернистый
Эта категория песчаного грунта содержит 3/4 элементов размером более 0,1 мм. Субстрат относительно устойчив в качестве опоры для фундаментной конструкции в случае применения надежной гидроизоляции. Мелкозернистая толща хорошо впитывает влагу и подвержена морозному пучению. При заложении подошвы основания строения требуется заглубление больше расчетной глубины промерзания почвы.
Крупный
Грунтовая масса с крупнозернистым песком относится к надежным вариантам основы под строительство фундамента. 1/2 общего количества фракций имеют размеры более 0,5 мм, субстрат отлично пропускает воду, силы морозного пучения минимальны.
Гравелистый
Грунтовые пласты, 1/4 состава которых представляет собой зерна более 2,0 мм, отличаются высоким потенциалом для строительства фундаментных конструкций. Гравелистый субстрат не удерживает воду, грунтовые слои не подвержены горизонтальным смещениям, отсутствует эффект морозного пучения.
