Фундамент в виде железобетонный плиты

Пошаговая инструкция монтажа

Фундамент плита обустраивается своими руками достаточно трудоёмко, но чтобы облегчить процесс – представляется пошаговая инструкция. Выполняя все работы согласно данному алгоритму, можно достичь положительных результатов и получить плитный фундамент высокого качества.

Подготовка участка

Подготавливаем площадку. Убираем посторонние предметы, очищаем от травы и начинаем разбивку согласно схеме будущего строения. Приступаем к рытью котлована. Этот процесс можно провести с помощью экскаватора. Но постараться нижний слой глубиной 15-20 см снять вручную. Глубина котлована для обычного частного дома может составлять около 0,5 м. Если планируется возведения дома с цоколем, то котлован следует делать глубже.

Обустройство дренажной системы

Правильно организованная дренажная система оградит основание от подмыва

Теперь, по желанию, можно сделать дренажную систему. Для этого необходимо прорыть траншеи перпендикулярно периметру. На дно уложить геотекстиль, а сверху насыпать щебень. Затем обустраивают трубы из двухслойного полиэтилена с отверстиями.

Укладывать трубы необходимо отверстиями вверх и с определённым уклоном, который должен составлять в соотношении: 1 м трубы – 1 см уклона. Также необходимо уложить трубы с соблюдением приведённой технологии и по периметру плитного фундамента.

В этом случае размеры котлована необходимо расширить на 1-1,5 м. Укладку труб по периметру также необходимо сделать с уклоном. Начинать необходимо от середины стены фундамента к его углам. Затем трубы засыпают щебнем и покрывают геотекстилем.

Проведение работ перед заливкой

Следующий этап – это обустройство песчаной подушки. Можно сделать и песчано-гравийную подушку. Её необходимо делать для снижения воздействия влаги на монолитную плиту. Толщина подушки обычно составляет 20-25 см. Подушка тщательно утрамбовывается и проливается водой. Трамбовку необходимо делать до тех пор, пока на её поверхности не будет оставаться следов от обуви. Лучше всего подушку делать слоями. Насыпают и проливают каждых 10 см.

Теперь необходимо установить опалубку. Опалубку лучше делать съёмную. Устанавливать необходимо только по внешней стороне будущей плиты. При этом необходимо проконтролировать такие моменты: поверхность досок опалубки, примыкающих к плите, должна быть ровной, доски между собой должны быть тщательно соединены, только в этом случае опалубка поможет получить идеально ровную поверхность.

Армирование и заливка

Создание каркаса основания производится с помощью арматуры

Чтобы в песок не уходила цементная жидкость при заливке бетона, прокладываем гидроизоляционный слой. Этот процесс необходимо делать в два слоя с помощью рубероида.

Переходим к монтажу армирующего каркаса. Для этого используют специальные стальные армирующие прутья с диаметральным сечением 10 мм или 15 мм. Прутья между собой связываются проволокой. На рубероид укладываются опоры одинакового размера под нижний слой армирующего пояса.

Это необходимо для того, чтобы арматурные прутья были скрыты в бетоне. Затем с помощью вспомогательных прутьев связываем нижний слой армирующего пояса с верхним.

Приступаем к заливке бетона. Для получения действительно монолитной плиты бетон следует заливать достаточно быстро. Использовать лучше уже готовый бетон. В случае заливки бетоном, выполненным самостоятельно, необходимо помнить, что перерыв в поставке бетона не должен превышать одного часа.

Посмотрите видео, как производится армирование и заливка плиты основания.

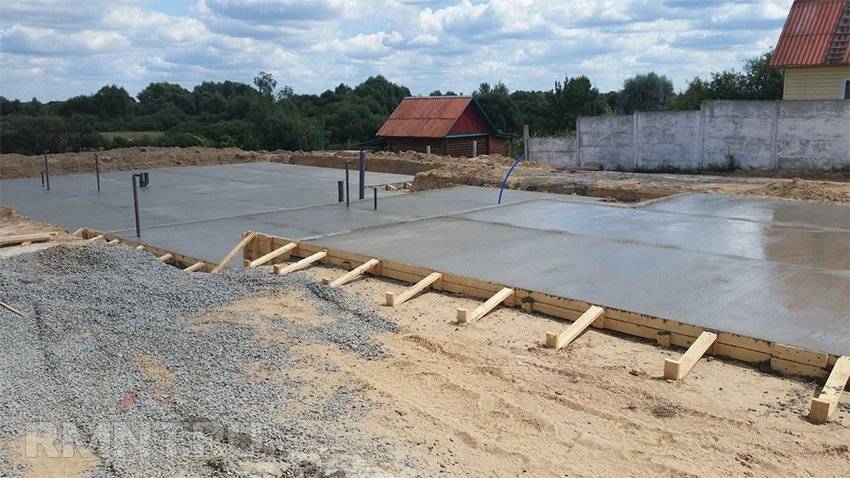

Вот таким образом и получаем монолитную плиту. Главное для получения качественного результата – соблюдать приведённую выше пошаговую инструкцию. Также необходимо правильно провести сушку плиты. Для этого её накрывают полиэтиленом или первое время постоянно проливают водой на протяжении недели.

Преимущества плитного основания дома

Некоторые существенные преимущества, плитного монолитного основания:

  • Подходит для любых капитальных строений, различной этажности и площади;
  • оптимальное решение для дома, где планируется подвал;
  • можно не укладывать лаги. Чистовой пол, монтируется на монолитную плиту;
  • монолитная основа, жилого строения, сейсмоустойчивая и практичная;
  • толщина и площадь фундамент-плита, позволяет минимизировать подмыв водой и просадку;
  • монолитная, плитная основа, оптимально решение, на строй-площадках со сложным грунтом.

Правильно построить фундамент монолитная плита своими руками, можно либо плоской, либо ребристой. Ребристую сделать самостоятельно, будет на много сложнее. Однако и функциональные характеристики, этого вида основы, на порядок выше. Ребристый монолит, лучше выдерживает нагрузки, которые  формирует капитальное строение. Поэтому для многоэтажного дома, следует выбирать фундамент-плита.

Для формирования ребристой основы дома, в начале заливается система ребер, а после, монолитом плита. Между ребрами, основание заполняют просто песком или смесью песка и гравия. Если грунт строительного участка, не сложные и жилое сооружение планируется средних размеров, то плоская монолитная плита, прекрасно справиться со своими обязанностями.

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

Укладка дренажной трубыИсточник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

  1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
  2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
  3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
  4. После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
  5. Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Проведение гидроизоляции плитного фундамента

Гидроизоляция плитного фундамента

Для того, чтобы исключить влияние грунтовых вод на плоское монолитное бетонное основание его необходимо надежно гидроизолировать. Для этого проводятся следующие работы:

  1. Нижний слой железобетонной плиты изолируется с применением рулонных материалов, которые размещаются на песчаной или песчано-щебеночной подушке на этапе строительства фундаментной опалубки. Листы рулонной гидроизоляции стелятся внахлест с припуском между листами. Также листы гидроизоляции должны выходить за пределы будущего фундаментного основания, для последующей изоляции боковых торцов.
  2. Также боковые поверхности железобетонного плитного фундамента могут изолироваться путем нанесения битумных мастик.
  3. Проводятся работы и по изоляции верхней части железобетонной плиты. Для этого может использоваться как битумная мастика, так и закрепляемая поверх нее рулонная гидроизоляция.

Помимо гидроизоляции для создания комфортной атмосферы в обитаемых помещения производится и теплоизоляция. Ее слой укладывается поверх плиты, под слой выравнивающей стяжки.

Также рекомендуется обратная засыпка плитного фундамента. Эти работы необходимо проводить в том случае, если грунт на вашем участке имеет высокую пучинистость и при замерзании может воздействовать на боковую поверхность фундамента.

Для предотвращения воздействия на плитный железобетонный фундамент дождевых и талых вод вокруг него устраивается бетонная отмостка, которая будет отводить потоки воды прочь от фундамента.

Устройство плитного фундамента

Устройство плитного фундамента включает в себя многослойную структуру. В списке слои представлены в порядке подъема с самого низа:

  • Грунт;
  • Песчаная подушка. Также можно использовать мелкий гравий, если нет возможности доставить или купить такое количество песка;
  • Специальный геологический текстиль;
  • Бетонная подготовка. Это небольшой слой бетона, который выливается на геотекстиль. Его не армируют;
  • Гидроизоляция, чтобы основа фундамента не подвергалась агрессивному воздействию влаги;
  • Армированный бетон.

Основные нюансы работы

  • Толщина монолитной плиты зависит от типа строящегося сооружения. Необходимо учитывать этажность дома, степень его нагрузки на основание.
  • После того, как будет завершена заливка бетона, необходимо периодически проводить его увлажнение. В первую неделю после работы увлажнение следует проводить через каждые 7-8 часов. В жаркий летний период периодичность сокращается до 3-4 часов. В последующие 3-4 недели поливать основание необходимо 2-3 раза в день.

Поверхность бетона также рекомендуется укрывать слоем полиэтиленовой пленки. В теплую погоду это спасет цоколь от пересушивания, а в холодную – от промерзания.

Оптимальный период для строительства здания составляет не менее 6 месяцев после заливки бетона. Строительство в более короткие сроки чревато угрозой разрушения фундамента.

Плюсы железобетонного монолитного фундамента

Подходит для нестабильных грунтов

 Монолитная плита  во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы.  Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта,  при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины.  Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.

 Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.

плитный монолитный фундамент

Высокая несущая способность

  В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт.  Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.

плитный монолит хорошо подходит для тяжелых каменных домов

Долговечность

  Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.

многие памятники архитектуры более века стоят на монолитной плите

Высокая прочность

 Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.

прочность достигается за счет монолитной целостности

Позволяет возвести цокольный этаж

  Единственный фундамент,  на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для  цоколя и служит фундаментом для всего дома.

Минимальные земляные работы

 Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его.  Такие работы можно выполнять самостоятельно без строительной техники.

для мелкозаглубленной плиты не проводятся объемные земляные работы

Простая технология возведения

  В условиях дефицита средств  для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при  наличии весовых расчетов будущего  дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.

заливка монолитного фундамента бетононасосом

Сокращает внутренние половые работы

  Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель.   Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»

плитный фундамент  уже является черновой стяжкой для полов в доме

Чем хорош такой тип фундамента?

Монолитные фундаменты всегда прочны и выдерживают большие нагрузки. Им не страшны ни неравномерные перемещения грунта, ни постоянные обильные осадки, ни жесткое промерзание и оттаивание. Баня будет попросту подниматься и опускаться вместе с фундаментом, не разрушая каких-либо опор. Ведь известно, что бетон работает только на сжатие – и отнюдь не на расширение. Вот почему фундамент в виде монолитной плиты практически незаменим для пучинистых и песчаных грунтов, где высок уровень грунтовых вод.

Да, для брусовых, каркасных и бревенчатых бань такой фундамент в некоторых случаях и роскошь – если грунт нормальный, то проще сделать ленточный неглубокого заложение. Вот только сама русская баня давно перестала быть просто избушкой – в моду входят собственные габаритные банные комплексы с бассейнами и целыми бильярдными. А под массивную парную плитный монолитный фундамент – то, что надо.

Плитный фундамент — что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

  • Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.
  • Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Бетонирование монолитного основания

Для заливки раствора обязательно устанавливается опалубка, которую после высыхания бетона можно демонтировать. Съёмное основание чаще всего выполняется из древесных щитов, а несъёмные опалубки изготавливаются из пенополистирола, он улучшит теплоизоляционные характеристики здания.

Далее выполняется бетонная подготовка

Несколько советов на этапе бетонирования:

для создания качественного фундамента заливание должно выполняться равномерно и непрерывно;
перед замешиванием бетона важно позаботиться о непрерывном поступлении смеси. В домашних условиях возможно собрать бетоновод или воспользоваться арендой бетономешалки, специальной техники;
лучше использовать пески мелкой или пылеватой фракции, они улучшат целостность основания;
чтобы металл не подвергался коррозии, его важно полностью покрыть бетоном

Любые выступающие части прута ускорят износ здания;
после заливания котлована бетоном, его следует уплотнить для устранения воздушных карманов. Уплотнение выполняется двумя методами: виброплита или прокалывание;
защитить плиту от появления трещин в процессе застывания поможет регулярное увлажнение. Если на неё воздействует прямой солнечный свет, сверху раствора натягивают полиэтиленовую плёнку;
опалубку стоит демонтировать исключительно после полного застывания основания. Длительность приобретения достаточной прочности зависит от погоды, но преимущественно процесс занимает 28 дней;
чтобы сформировать плитное основание в холодных регионах в цементный раствор вносятся специальные присадки, они увеличивают устойчивость к минусовым температурам;
рекомендуется закладывать утолщённые грани, они выполняют функцию рёбер жёсткости.

Преимущества и особенности плитного основания

Технология армирования бетонной подушки-плиты позволяет увеличить способность фундамента выдерживать повышенные нагрузки

Принимая решение монтировать фундамент ленточного типа с монолитной плитой, необходимо четко понимать с какими положительными и отрицательными его сторонами придется столкнуться как мастерам, так и хозяевам будущего дома. Основными плюсами монолитного базиса ленточного типа являются:

  • Высокая прочность фундамента. Технология армирования бетонной подушки-плиты позволяет увеличить способность фундамента выдерживать повышенные нагрузки.
  • Возможность возведения здания как на простых грунтах, так и на грунте с неподходящими под строительство особенностями (торф, глина, суглинок, высокое расположение грунтовых вод и пр.).
  • Длительный срок службы фундамента, исчисляющийся в десятках и сотнях лет.
  • Возможность возводить на таком базисе дома любой этажности и назначения.
  • Снижение расходов на обустройства пола на первом этаже, поскольку монолитная залитая плита уже является полом.

Но при всех своих положительных сторонах плитный фундамент ленточного типа имеет и некоторые минусы. Таковыми являются:

  • Необходимость проведения более точных и тщательных сложных расчетов;
  • Чрезмерно большой расход строительных материалов;
  • Необходимость привлечения дополнительных рабочих или же большие затраты времени и сил на строительство такого фундамента-плиты;
  • Трудозатратность процесса при подготовке котлована под заливку монолитной плиты внутри ленточного основания;
  • Сравнительно высокая стоимость проведения работ в отличие от устройства стандартного ленточного фундамента.

Особенности поведения фундамента

На пучинистых, просадочных и водонасыщенных грунтах основным способом обеспечить устойчивость постройки считается устройство плавающего фундамента. Основная идея такого основания заключена в том, что грунт обладает хоть и малой, но при этом относительно равномерной плотностью. Из-за этого вероятностью сосредоточения нагрузок, как правило, пренебрегают. Однако не следует забывать, что хотя почва под фундаментом оказывает равномерное противодействие, сама нагрузка от стен при любых условиях будет сосредоточенной.

Именно поэтому при расчёте монолитной плиты в качестве фундамента следует обеспечить как минимум её конструкционную прочность на прогиб под воздействием стен по периметру. При грамотном и ответственном планировании для плиты закладывается запас надёжности порядка 20–30% на случай непредвиденного изменения гидрогеологической обстановки. При наиболее скрупулёзном подходе учитываются все нагрузки и воздействия согласно СП 20.

  1. Постоянные: вес строительных конструкций, в том числе и самой плиты, эксплуатационная нагрузка зданий (150–200 кг/м2), вес установленного оборудования или транспорта.
  2. Временные: снеговые, вес строительных материалов, складируемых внутри здания до завершения строительства, силы морозного пучения грунта и вызванные ими сосредоточения постоянных нагрузок.
  3. Особенные: перегрузки фундамента из-за необратимых изменений структуры грунта, сейсмические, а также напряжения, возникающие под действием пламени пожара.

Основными двумя способами увеличить устойчивость плитного фундамента к нагрузкам является наращивание его толщины и увеличение содержания армирующих элементов. Монолитная плита — это фундамент мелкозаглубленного или вообще незаглубленного типа, а значит, её реальная устойчивость ограничивается опорной способностью грунта на глубине расположения подготовительного слоя. Если нагрузка для здания превышает произведение опорной способности на площадь основания, никакие ухищрения с усилением плиты не помогут — здание неизбежно будет проседать до тех пор, пока не упрётся в достаточно плотный слой осадочных пород. Равномерность осадки при таком поведении предсказать невозможно, даже наоборот — появление крена при течении таких процессов практически гарантировано.

Схема плитного фундамента: 1 — уплотнённый грунт; 2 — геотекстиль; 3 — песчаная подушка; 4 — геотекстиль; 5 — гравийная подушка; 6 — гидоизоляция; 7 — теплоизоляция (пенополистирол); 8 — армирование; 9 — монолитная плита

Расчёт монолитной плиты фундамента на прочность можно выполнить точно таким же образом, как и для плиты перекрытия при условии, что приложенная нагрузка принимается за распределённую. Плита фундамента вне зависимости от размеров не может иметь толщину менее 200 мм — это минимальный показатель для обеспечения верхнего и нижнего слоёв бетона и правильного разнесения армирования от центра. Прочности такой плиты с лихвой хватит для строительства одноэтажного дома с мансардой из легковесных блоков или ещё более лёгкой каркасной постройки. Для двухэтажных строений толщину принято брать в диапазоне 220–230 мм с соответствующим увеличением размера армирующих прутьев, при наличии цокольного этажа — 300 мм. Также увеличить жёсткость плиты можно без наращивания толщины, но за счёт более выгодной пространственной конфигурации, например, с размещением рёбер жёсткости под несущими стенами.

Разновидности конструкций монолитного фундамента

Разновидности конструкций монолитного фундамента

Как уже отмечалось, монолитный фундамент – это плита, уложенная в заранее подготовленное место. Но, тем не менее существует несколько способов изготовления такого основания. Между собой они отличаются вариантами гидро — и теплоизоляции. Как вы уже поняли, ленточный монолитный фундамент – это немного другое. Там земля выкапывается только под фундамент, если нет подвала, а под пространством комнат земля остается. Здесь же выкапывается земли весь объем, под всей площадью дома.

Самый простой из такого рода фундаментов выполняется по следующей схеме:

На дно котлована, на заранее утрамбованную песчаную подушку устанавливают арматурную конструкцию и потом заливают бетоном. К более сложным относятся конструкции, в которых используют листы гидроизоляционного материала, геотекстиль, кроме этого в зависимости от типа грунта, возможно, изготовление дополнительной подушки из щебня.

Самый сложный монолитный фундамент выглядит в сечении как многослойный бутерброд:

  • песчаная подушка;
  • слой из геотекстиля;
  • слой щебня;
  • слой бетона так называемый подготовительный;
  • слой гидроизоляции;
  • монолитная плита.

Такие сложные конструкции используются на сложных грунтах, например, с высоким уровнем грунтовых вод. Строители с большим опытом говорят, что монолитный фундамент можно применять вплоть до торфяников.

Технология возведения плитного фундамента

Как и любой тип фундамента, монолитный плитный возводиться в несколько этапов. Рассмотрим каждый из них детальнее.

Подготовительные работы

На данном этапе необходимо подготовить участок под строительство. Для этого нужно очистить территорию от различных загрязнений и мусора, а также снять верхнюю часть грунта (около 10 см). После этого выполняют разметку будущего фундамента. Как правило, для этого потребуются колышки и леска, первые забивают по углам будущего основания, а между ними по периметру натягивают леску

При разметке важно проверять правильно углов, для этого можно воспользоваться угольником

Подготовка котлована

Когда разметка территории проведена, можно приступать к рытью котлована. Для этого можно воспользоваться специальной техникой или сделать это вручную. Глубина котлована, как правило, составляет около 30-40 см.

Далее необходимо сделать песчаную подушку, которая будет распределять нагрузку по всему периметру фундамента. Песок необходимо засыпать в несколько слоев, при этом каждый из них нужно хорошо поливать водой и утрамбовывать до тех пор, пока на поверхности подушки не перестанут оставаться следы. Толщина подушки составляет обычно 15-20 см. Также чтобы предотвратить повреждение подушки во время работ, ее можно покрыть 100 мм цементной стяжкой.

Выполнение опалубки

Для изготовления опалубки чаще всего используют доски или фанеру. Толщина досок обычно составляет около 25 мм и выше. Доски необходимо сбить в щиты и установить по всему периметру будущего фундамента. Чтобы опалубка не лопнула во время заливки фундамента, с внешней стороны устанавливаются распорки. Более детально вы можете ознакомиться у нас на сайте в разделе опалубки.

Армирование фундамента

Для армирования фундамента используется стальная арматура периодического профиля, диаметр которой составляет от 12 мм. Диаметр зависит от толщины самого фундамента и от типа постройки. К примеру, для фундамента толщиной около 30-40 см под одноэтажный или двухэтажный дом достаточно будет арматуры диаметром 14 мм, которую укладывают в два уровня вдоль и в поперек с ячейками около 20х20 см. Арматуру связывают вязальной проволокой специальным крючком, или сваривают.

Заливка бетона

Выполнять заливку бетонного раствора лучше всего за один раз с помощью бетономешалки, поскольку делать самостоятельно бетонную смесь очень трудоемко и требует большого количества людей. Бетонный раствор в процессе заливки необходимо обрабатывать глубинным вибратором, чтобы выгнать из раствора весь воздух, который может повлиять на прочность конструкции. После полной заливки бетона, поверхность фундамента нужно выровнять и разгладить.

Завершающие работы

Через 7 дней после заливки бетона, когда его прочность достигает около 70 %, опалубку можно снять, а гидроизоляционный материал завернуть на поверхность фундамента и закрепить. Возводить стены можно будет не раньше через 3-4 недели, поскольку именно за это время фундамент достигнет своей максимальной прочности.

Области применения

Подобные фундаментные основания пользуются популярностью благодаря своей способности противостоять воздействию движения почвенного состава, компенсируя его смещения вертикального и горизонтального характера. В связи с этим такую технологию в большинстве случаев применяют по насыпным, пучинистым, круглогодично промерзающим либо подвижным грунтам, на участках с неравномерной сжимаемостью почвы. Рекомендуется также устраивать плитный фундамент на грунте с повышенным содержанием глины.

С помощью такого основания организуется надежная защита от напора грунтовых вод, находящихся близко к поверхности земли, но в данном случае требуется устройство дополнительной дренажной системы и гидроизолирующего слоя

Кроме того, при закладке коммуникаций в плитный фундамент от строителей потребуется особое внимание

Технологию строительства такого основания рекомендуется использовать для возведения малоэтажных объектов из камня, каркасных зданий, под деревянные дома. Если объект имеет сложную планировку, то в залитой фундаментной плите предусматривается устройство деформационных швов. В конечном итоге каждая отдельно взятая часть объекта имеет под собой цельную часть плитной основы, что существенно понизит давление при движениях почвы, но и в таком случае все элементы плиты будут срабатывать, как единое целое.

С финансовой точки зрения фундамент из малозаглубленной плиты достаточно выгоден, так как есть возможность сэкономить не только на стройматериалах, но и на времени, необходимом для выполнения всех работ. Строительство такого плитного фундамента ведется быстро, он отличается простой конструкцией. Однако, если на плите мелкого заложения возводится неотапливаемый объект, то такой вариант фундамента рекомендуется теплоизолировать с помощью пенопласта.
