Обратная засыпка пазух котлована: СНИП

Чем сделать обратную засыпку

Чаще всего для обратной засыпки используется один из следующих материалов:

• песок;
• глина;
• грунт, который изначально был на месте котлована.

У всех перечисленных вариантов есть свои «за» и «против»:

Обратная засыпка пазух фундамента песком имеет несомненные преимущества, песок, опционально смешанный с гравием, довольно сильно пропускает воду. Следовательно, использование этого материала позволяет свести к минимуму предстоящее воздействие сил морозного пучения. Но водопроницаемость имеет и недостатки, именно из-за нее все воды из близлежащего грунта будут стекать в вашу засыпку. В результате образуется лишняя нагрузка на гидроизоляцию, а несущая способность почв под основанием постройки значительно снизится.

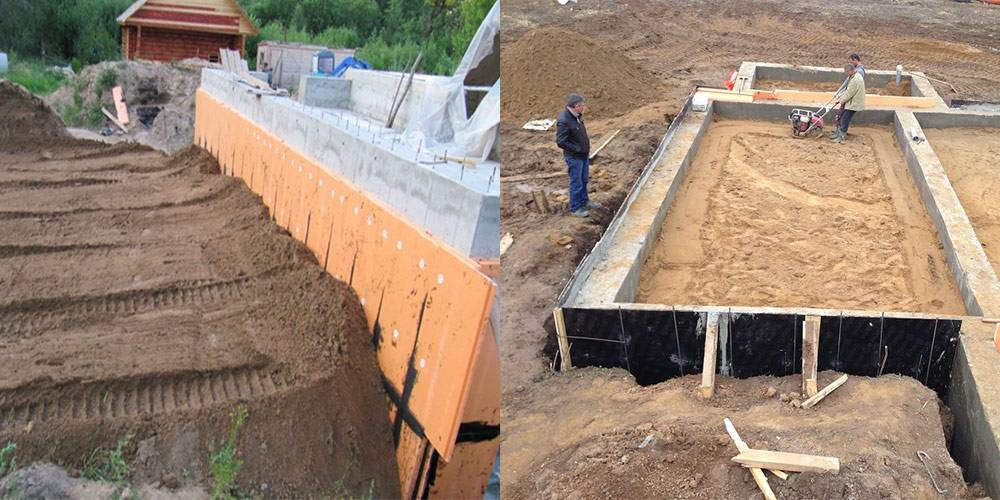

Обратная засыпка пазух фундамента

Отчасти подобная проблема решится с помощью отмостки. Установленная вокруг фундамента водонепроницаемая полоса защищает его от влаги и предохраняет грунт от воздействия дождей и паводковых вод. Отмостку легко сделать самостоятельно, используя для этого гидроизоляцию и подстилающий слой, но стоит учесть, что обеспечение ее совершенной герметичности маловероятно. Кроме того, стекающие по отмостке воды также необходимо отводить, поэтому предпочтительнее сделать и дренаж.

Такой материал, как глина, создаст для вод более серьезный барьер, то есть позволит сделать своеобразный глиняный замок. Необязательно использовать чистую глину, хорошо подойдут суглинок и супесь, если они будут обладать меньшей водопроницаемостью, чем окружающий грунт.

Но нужно учесть, что глина представляет собой пучинистый материал, поэтому при влиянии факторов, способствующих намоканию, она впитает в себя воду.

Грунт обратной засыпки фундамента, находившийся на месте вырытого котлована, изначально выгоден тем, что его использование не требует грунта, который извлекли в процессе строительства, и вы избежите расходов на вывоз. В то же время у вас будет возможность складировать его неподалеку от площадки, где проходит строительство. Остатки, например, верхний слой почвы, вы позже эффективно примените, занимаясь обустройством ландшафта.

Какие материалы нужно использовать для засыпки

Согласно требованиям СП, для производства обратных засыпок можно использовать:

• крупнообломочный природный грунт;
• песок;
• глину;
• незагрязнённые отходы промышленности.

Гранулометрический состав используемого для засыпки грунта всегда указывается в проекте, а его качество должно соответствовать требованиям, изложенным в своде правил. Например, грунт не должен содержать подверженных биологическому разложению растительных включений; строительного мусора; волокнистых элементов.

Содержание мёрзлых комков при засыпке наружных пазух не должно превышать 20%, а при засыпке во внутреннем контуре здания вообще не допускается. Снега и льда в грунте, предназначенном для обратной засыпки, не должно быть вообще, а его температура должна быть такой, чтобы обеспечить пластичное состояние до конца уплотнения.

В целом, грунты для обратных засыпок подразделяются на три типа:

1. связные, с содержанием частиц глины до 12%;
2. малосвязные (глина в количестве 4-11%);
3. несвязные (глины меньше 3%).

Несвязный грунт лучше уплотняется, его можно применять вне зависимости от плотности и пластичности, естественной влажности, зернового состава и коэффициента фильтрации. Суглинок утрамбовать сложнее, но при отсутствии излишней влажности он обладает отличной несущей способностью.

Песок

Из всех видов грунтов песок обладает наилучшей влагопропускной способностью. Вода сквозь него уходит быстро, поэтому даже в при отрицательных температурах в нём не образуется лёд. Однако если материковый грунт на участке глинистый, использование для засыпки пазух котлована песка не лучшая идея. Вода просочится к подошве фундамента, и будет застаиваться, практически не просачиваясь глубже – в таком случае, по периметру здания нужно обязательно устраивать трубный дренаж.

В остальных случаях песок для обратной засыпки фундамента – идеальный вариант. Он экологичен и отлично уплотняется, в большинстве регионов вполне приемлемая цена. Важен только его зерновой состав: в песке могут быть и примеси глины, а их содержание не должно превышать 3%. Лучше всего использовать овражный или речной песок, в нём почти нет пылевидных примесей.

Глина

Глина, особенно жирная, отличается высокой плотностью, и, будучи хорошо утрамбованной, вообще не насыщается водой. А если нет влаги, то и грунт не подвержен сезонному вспучиванию. Чем меньше в глине примесей других грунтов, тем лучше. Чаще всего примесью является песок, хотя небольшое его количество идёт только на пользу. Благодаря песку глина при потере влаги меньше усаживается и трескается, но количество такой добавки должно быть не более 15%.

Глина является водоупорным материалом, поэтому её используют для обратной засыпки на участках с высоким уровнем грунтовых вод (в том числе верховодки), устраивая, так называемый, глиняный замок. Заготовку глины лучше произвести с осени: зимой в результате воздействия низких температур в ней разрушаются многие примеси, она хорошо увлажняется и становится пластичной. В противном случае, глину требуется залить водой за пару дней до начала работ по устройству замка.

Крупнообломочный грунт

Так как строительные правила предусматривают засыпку пазух фундаментов крупнообломочными грунтами, рассмотрим вкратце, что подразумевает этот термин. К таким грунтам относят не связанные между собой обломки скальных пород, в которых минимум половину объёма составляют элементы с фракцией более 2 мм.

Существует три категории таких грунтов, классифицирующихся по зерновому составу:

1. Валунный. Минимум половина частиц фракцией более 200 мм. Его для обратной засыпки не применяют.
2. Галечниковый, он же щебень. Больше половины частиц фракцией от 10 мм. Обратная отсыпка фундамента щебнем – идеальный вариант.
3. Гравийный, чаще с неокатанными гранями. Может содержать до 40% песка, поэтому называют песчано-гравийной смесью (ПГС). Так же гравий может содержать до 30% глины – такая смесь не подходит для засыпки фундаментов, так как будет подвержена пучению.

Первоначальный грунт

Проще всего для любого застройщика было бы использовать для обратной засыпки фундамента грунт, вынутый при разработке котлована. Однако проще – это не значит лучше. На большей части территорий России в поверхностных слоях почв залегают либо суглинки, либо супеси, а они больше всего подвержены морозному пучению. Такая засыпка лишь создаст проблемы, поэтому, если строительство ведётся без предварительного анализа грунта, рисковать не советуем. Чем засыпать фундамент снаружи, рассказывалось выше.

Методика проведения работ

Прежде чем начинать работы, необходимо изучить пошаговую инструкцию. Фундамент своими руками в таком случае вы сможете заложить без особых проблем. На следующем этапе, после застывания раствора, можно осуществить гидроизоляцию конструкции. Для этого на поверхность укладывается рубероид в два слоя, а подземную часть до момента засыпки можно промазать горячим битумом. Как только гидроизоляционный слой будет уложен, можно начинать укладывать блоки или кирпичи, а на противоположных стенах устраиваются отверстия для вентиляции, что позволит исключить сырость пространства под полом.

Обратной засыпка полости пазух – технология

Обратная засыпка пазух котлована, а именно, СНИП 3.02.01-87, указывает на несколько основных правил. С ними засыпка будет выполнена качественно. Основная задача – засыпать котлован и выполнить его уплотнение по максимуму. Чтобы сделать это правильно, нужен контроль важных параметров грунтовой смеси:

1. Показатели плотности и влажности грунта, который будет использоваться для загрузки полостей пазух траншеи. Каждый тип грунта имеет свой показатель оптимальной плотности и влажности. Оптимальной плотностью и влажность считается показатель в 0,95.
2. Свойство почвенной смеси, которую забрасывают в пазухи котлована, поддаваться уплотнению специальным для этого оборудованием. Именно эти показатели считаются самыми важными для засыпки.

Нужно знать! Помимо характеристик засыпки, требуется соблюдение технологий и правильная последовательность выполнения работ.

Чтобы уплотнение грунтового материала было выполнено правильно, в СНИП записаны все подробности засыпки. Они касаются типа оборудования, количества подходов, толщину слоя и порядок его обработки. Речь не идет только о засыпке грунта в пазухи котлована фундамента. Используется специальная мощная вибротехника. Она помогает уплотнять грунт до нужной плотности, а слабый вибратор с этой задачей не справится. Так может использовать плиты и катки? Не всегда, так как они не могут так близко подходить к фундаменту. Если вибратор или другая техника очень тяжелая, то на вязком грунте она может повредить и даже сорвать утеплительный слой, уложенный в вертикальном положении к бетонной поверхности.

Если говорить о технологической части, то обратная засыпка траншеи фундамента делается просто. Правда, есть некоторые особенности, которые указываются в положениях СНИП. Они следующие:

Подготовка грунтового состава или его приготовление в качестве засыпки, следует выполнять заранее, еще до начала загрузки материала в подготовленные пазухи.
Особое внимание обращается на материал, что будет использоваться для обратной засыпки

Важно, чтобы он по максимуму был однородным
В идеале просеять его и очистить от включений. Это могут быть большие камни, корни и ветки деревьев, плодородные почвенные массы и растительная органика.
В подготовительный этап входит очистка полостей траншеи или котлована

Их нужно освободить от мусора, камней и других включений. Не допускается избыточной влаги. Если уровень влажности у стенок и нижних слоев траншеи повышен, то заниматься работами по обратной засыпке нельзя. Влагу нужно удалить.

Важно! Самый лучший способ снизить обводнение конструкции и быстрее начать работы по засыпке – построить контурный дренажный канал.

Понятно, что на устройство канала нужно выделить дополнительные средства, что удорожает строительство. Однако, создание дренажной системы – это единственный способ снизить пучение грунта и просадку всего фундамента при воздействии на них грунтовых вод.

Перфорированную дренажную трубу нужно насыпать слоем материала, выполняющего роль барьера. Обычно в этом случае используют щебень крупной фракции. Он укладывается на подушку из песчано-гравийной смеси. Эти слои разделяются геотекстилем для гидроизоляции. Благодаря этому работоспособность дренажного канала будет сохранена, в случае, когда в составе материала для обратной засыпки основную часть будет занимать жирная глина.

А когда именно выполняется обратная засыпка грунта? Работы следует начинать спустя 14 или 15 дней после окончательной заливки основания и создания цоколя помещения. За это время бетон успевает окрепнуть. Полностью набрать свою прочность он сможет через месяц после заливки. Делать засыпку раньше чем через 14 дней не рекомендуется, так как она будет нагружать бетонную коробку. К тому же работы, связанные с засыпкой (вибрация, трамбовка), могут повредить бетон, на нем образуются мелкие трещины. Через них внутрь попадает влага, и стальная арматура начинает ржаветь. Итог – фундамент начинает разрушаться.

Медлить с процессом засыпки не стоит в том случае, когда местный прогноз погоды свидетельствует о надвигающихся дождях, а стенки конструкции не укреплялись защитной полиэтиленовой пленкой. Если грунт песчаный, то сохраняется надежда на то, что дождевая вода осядет и уйдет естественным путем. При глинистой почке, засыпка фундамента должна быть выполнена до наступления дождей. В обязательном порядке устраивается черновая отмостка. Когда времени недостаточно, то поверхность с обратной засыпкой, сделанной с уклоном под слив, укрывается при помощи полиэтиленовой пленки.

Какой техникой производится?

Заполнение траншей со смонтированными инженерными сетями выполняется в 2 приема.

Прежде насыпают грунтом и подбивают ручным способом пазухи и присыпают трубы с уровнем над верхом не меньше 0.2 м, с последующей аккуратной послойной трамбовкой, а в холодный период года для трубопроводов из керамики, асбестоцемент и полиэтилена допустимый покровной уровень — 0.5 м.

После этой операции, оставшаяся доля выработки осторожного засыпается бульдозерами. Засыпка в стесненных геометрических условиях производится с использованием специализированных уплотняющих механизмов статического, виброударного воздействия, способных обеспечить допустимый коэффициент уплотнения не меньше 0.98

Засыпка в стесненных геометрических условиях производится с использованием специализированных уплотняющих механизмов статического, виброударного воздействия, способных обеспечить допустимый коэффициент уплотнения не меньше 0.98.

Бульдозер

Особенность выполнения работ по обустройству обратных засыпок в холодное время года состоит в том, что ее производят талой и малоувлажненной почвой, и по нормативам количество такого замерзшего грунта в общем объеме почвы траншеи не может превышать 15.1 %.

Из вышеприведенной схемы обратной засыпки при использовании бульдозера вытекает, что зону отвала, где забирают землю, разбивают на самостоятельные, разрабатываемые в порядке преемственности части.

Бульдозер подступает к кромке отвала с торцевой части под определенным углом, набирает грунт на I участке и, переместив его в траншею, переходит к II участку. Землю с зон II/IV/VI перебрасывают в выработку поперечными ходами бульдозера, а с I/III/V/VII — косыми.

Подобный метод выполнения работ уменьшает протяженность подходов груженой техники и оптимизирует операции по набору почвы.

Вручную

Засыпку траншейных углублений со смонтированными технологическими сетями в непросадочных почвах с последующим уплотнением производят в 2 стадии.

На 1-й засыпают и подбивают ручным способом пазухи не мерзлой почвой, с твердыми включениями фракцией не выше 1/10 Д труб с материалом:

• асбест,
• пластмасс,
• керамика и железобетон,

а при минусовых окружающих температурах — 0,5 м над верхней точкой трубопровода, а для труб из другого материала — грунтовыми слоями без включений на 0.2 м над верхней линией конструкции с подбивкой свободных объемов пазух и однородным по-слоевым сжиманием электротрамбовками, например, ИЭ-4503 пока не будет достигнута проектная плотность по окружности и протяженности труб.

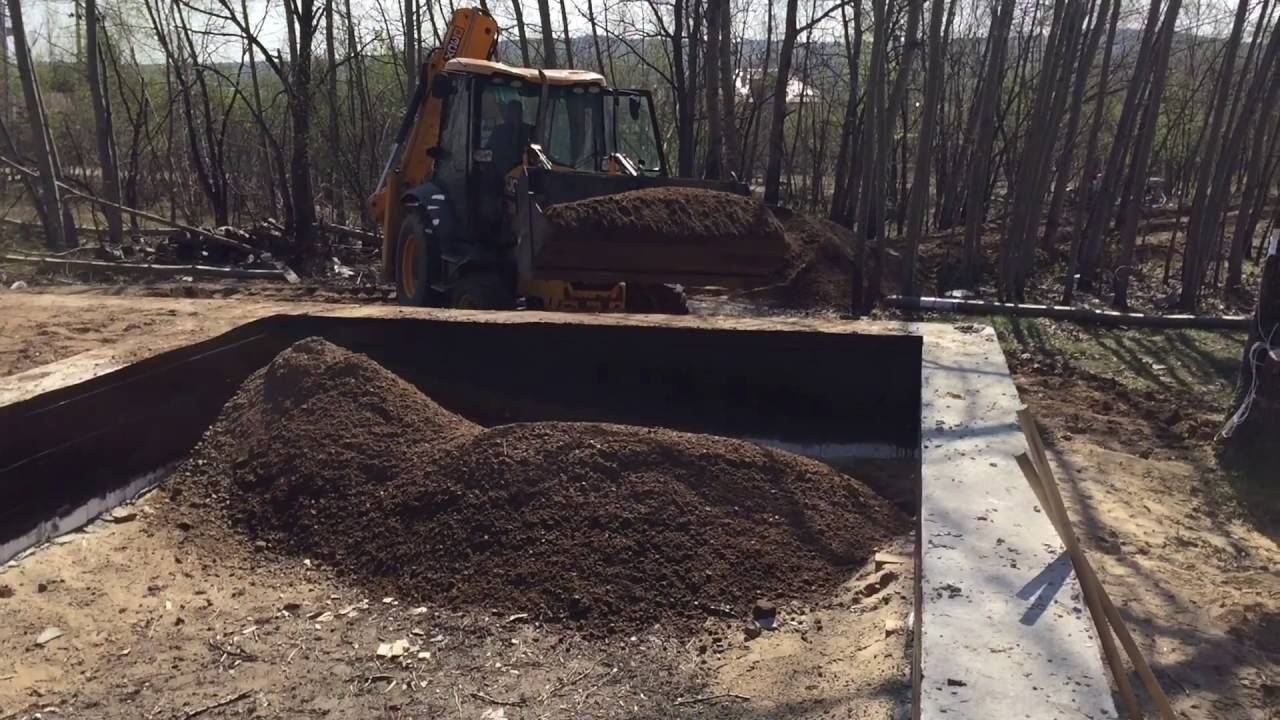

Экскаватор

На 2-й стадии осуществляется наполнение верхней части траншеи почвой, не содержащей твердых включений методом осторожного сбрасывания слоя грунта бульдозером проходка — перекрестная косопоперечная. В этом случае послойное уплотнение труб осуществляется предпочтительно пневматическими или движковыми утрамбовками, а также способом виброуплотнения

При довольной большой глубине и габаритам сети набивка по слоям почвы выполняется катком ДУ-10А с малым габаритом и плотностью почвы, установленной по проекту

В этом случае послойное уплотнение труб осуществляется предпочтительно пневматическими или движковыми утрамбовками, а также способом виброуплотнения. При довольной большой глубине и габаритам сети набивка по слоям почвы выполняется катком ДУ-10А с малым габаритом и плотностью почвы, установленной по проекту.

Пазухи, которые образуются между трубопроводом и отвесными стенами траншеи засыпают послойным методом экскаватором ЭО-3532А/2621В/3123/4225 с толщиной грунтового слоя не выше 0.25 м.

Технические характеристика транспорта для выполнения обратной засыпки траншеи:

Принцип и технология уплотнения материала для засыпки фундамента

Согласно с положениями СНИП, материалом для обратной засыпки могут выступать самые разные грунтовые смеси, о которых мы поговорим ниже. Но, есть одно условие – характеристики (влажность и параметр уплотнения) будут способствовать эффективному уплотнению насыпного слоя. Рекомендованный коэффициент уплотнения – 0,95–0,98. Структура плотная, просто так ее не добиться. Вот почему технология предусматривает поэтапную трамбовку материала, слой за слоем небольшой толщины.

Совет! Если просто засыпать в пазухи смесь и выполнить трамбование, то нижние слои не будут иметь нужного коэффициента уплотнения. Поэтому все работы могут оказаться напрасными.

Засыпка траншеи или котлована фундамента начинается с первого слоя материала. Он засыпается на заранее подготовленную поверхность из песчано-гравийной смеси, толщина которой составляет от 15 до 20 см. После этого грунт нужно выровнять. Для этой цели подойдет шанцевый инструмент и ручная трамбовка. Нужно пройти вдоль кромки, которая прилегает к стенке ленточного основания. При этом первые манипуляции выполняются с усилием не больше 70% от нормативной величины используемого материала. Последующие проходы по засыпке нужно выполнять с перекрытием прошлого следа на треть или четверть ширины. Это нужно для того, чтобы позволить плите вибратора уплотнять пространство над рабочим элементом не меньше двух минут.

Важно! В случае когда ширина пазуха для засыпки небольшая, примерно 15–20 см, то кромка, примыкающая к бетону, подбивается ногой. При этом нужно добиться идеального уплотнения грунта на ответственных участках.. Хоть внешне этот метод примитивен, благодаря ему предоставляется возможность решения проблемы уплотнения в зонах, где тяжелая ручная трамбовка или электрооборудование легко повредит теплоизоляционный слой стенок фундамента

Хоть внешне этот метод примитивен, благодаря ему предоставляется возможность решения проблемы уплотнения в зонах, где тяжелая ручная трамбовка или электрооборудование легко повредит теплоизоляционный слой стенок фундамента.

Что касается верхних слоев обратных пазух, то их нужно укладывать при максимальной нагрузке и давлении. Если здание большое, двухэтажный коттедж или дом, то можно использовать ручной и моторизированный виброкаток. Он поможет прекрасно уплотнить песок и глину в нужных местах.

Последний этап обратной засыпки траншеи, создание отмостки фундамента, сделанной с уклоном для отведения влаги от основания. При этом обустройством этой части конструкции нужно заняться чем быстрее. Все дело в том, что поверхность грунта, примыкающая к зданию, будет уязвима перед влагой и водой.

Обратите внимание! Профессионалы не советуют заниматься строительством фундамента и процессом обратной засыпки зимой. Почему? В грунте находится много льда и снега

А это значит, что материал имеет плохие уплотняющие качества. Добиться эффективной трамбовки и нужного коэффициента уплотнения пазухов котлована будет очень сложно.

Итак, если разделить весь процесс обратной засыпки фундамента, то он состоит из таких шагов:

1. Проверка грунта, очищение пазух котлована или траншеи.
2. Проверка влажность грунта. Почва должна быть не слишком сухой и не слишком мокрой. Для пучинистого грунта – это 12–15% влажности, а для тяжелого – 20%. При необходимости, грунт увлажняется или высушивается.
3. Устраивается песчано-гравийный слой.
4. Засыпается первый небольшой слой выбранного материала. Он равен от 30 до 50 см. В него не должна входить плодородная почва, камни и другие включения. Заполняется цоколь.
5. Остается выполнить уплотнение каждого слоя.

О том, как сделать уплотнение траншей, которые предназначаются для инженерных коммуникаций, вы узнаете из данного видео.

Увидеть особенности и процесс обратной засыпки можно на этом видео.

Как правильно выбрать материал для обратной засыпки полости пазух

Засыпка на основе песка

Многочисленные практики считают, что лучшим вариантом будет обратная засыпка песком. Мнение одного из них можно увидеть на видео:

Определенная доля здравого смысла и логики в таком решении существует:

1. Во-первых, отсыпка фундамента песком при эффективном дренаже и правильно спланированных уклонах отмостки позволяет сделать массу, заложенную в пазухи фундамента, жесткой и максимально сухой, а следовательно, забыть о проблемах пучения и подтопления;
2. Во-вторых, песчаные смеси не относятся к просадочным грунтам, что обеспечивает для фундамента здания хороший дополнительный «якорь», удерживающий коробку постройки в неизменном положении;
3. В третьих, песок хорошо трамбуется и «держит» плотность, и соответственно, прочность отсыпки, но при одном условии – пазухи котлована засыпаются подготовленной песчаной смесью.

Последний фактор является наиболее важным условием прочности засыпки. Чтобы песок, уложенный в пазухи котлована, не был простым балластом, легко вымываемым почвенными водами, необходимо, чтобы после трамбовки крупные песчаные частицы связывались промежуточным веществом.

Лучше всего подойдет обычный овражный материал, не карьерный и не речной песок, а именно добытый в тонких подпочвенных слоях, иногда с мелкими включениями глинистого вещества. Песок содержит большое количество растворенных солей и конкреций тощей глины, насыщенной соединениями алюминия и железа. Такой материал для песчаной засыпки пазух подойдет лучше всего. Его категорически нельзя мыть, чаще всего песчаную массу рубят на лопастной или валковой машине, но перед этим обязательно нужно очистить от корней и растительности.

Песок увлажняют и трамбуют в пазухах. С течением времени амфотерные соли алюминия, оксиды железа и кальция бетона связывают кремний песка в одну массу. Прочность ее невелика, но достаточно, чтобы надежно удерживать фундамент и одновременно пропускать сквозь себя воду, избавляясь от проблем пучения. Через несколько тысяч лет эта масса превратится в песчаник.

Более рациональным будет использование ПГС. Смесь песка и мелкого гравия безо всякой связки позволяет сделать засыпку пазух очень тяжелой и плотной. Песчано-гравийная смесь, соотношением 60:40, обладает хорошими механическими свойствами, хорошо трамбуется и пропускает воду, но приготовить своими руками 60-70 тонн материала практически очень тяжело.

Поэтому зачастую прибегают к более универсальному способу – выгружают из машин песок и гравий вдоль кромки пазух фундамента двумя параллельными лентами, после чего увлажняют небольшим количеством воды. С помощью трактора ножом сталкивают обе полоски материала одновременно. При выравнивании уровня с помощью лопат достигается более-менее равномерное перемешивание песка и гравия. Трамбовку обратной засыпки котлована можно выполнять слоями толщиной 40-50 см.

Применение глинистых материалов для засыпки пазух

Половину обратных пазух котлованов заполняют глинами и глинопесчаными смесями. Использование глинистых материалов намного сложнее и требует тщательной подготовки. Прежде всего, для обратной засыпки используют тощие сорта глины, которые впитывают мало воды.

Чтобы работать с комковатой и твердой тощей глиной было легче, для придания массе засыпки пластичности могут добавлять небольшое количество жирной размоченной и перебитой глины с песком. Добавка 5-7% жирной глины на усадку и прочность засыпки не повлияет, но позволит упростить и облегчить процесс трамбовки. Такие засыпки можно выполнять для котлованов на относительно тяжелых каменистых почвах с низким уровнем почвенных вод.

Технология засыпки.

Следует исключить попадание инородных предметов в засыпаемую почву

Особенно важно не допустить попадания внутрь фундамента органических элементов, которые будут гнить, чем спровоцируют образование пустот. Это явление влечет за собой нарушение равномерности давления, оказываемого на фундамент, что в дальнейшем приводит к быстрому износу основания, потерей им высоких эксплуатационных качеств и разрушению

При засыпке необходимо наблюдать за поведением отмостки, которой оснащен дом. Отмостка отводит от стен и основания здания осадки. При засыпке фундамента конструкция не должна видоизменяться: прогибаться или оседать. Отмостка, расположенная под небольшим углом к фундаменту, обладает максимально высокой прочностью и надежностью.
