Формы для колодезных колец своими руками

Маркировка и процесс производства

Весь процесс изготовления колец для колодцев четко регламентируется отдельными законодательными актами и техническими условиями. ГОСТ 10180
подробно описывает качество и прочностные характеристики бетонной смеси, подходящей для производства модулей.

Колодезные кольца, изготовленные из бетона, не подлежат установке в районах с сейсмической активностью более 8 баллов и в регионах вечной мерзлоты. Для таких сложных эксплуатационных условий требуются несколько иные конструкционно-технические варианты и решения

Стандарт 10060
определяет требования к морозостойкости материала. Необходимый уровень водонепроницаемости отражает документ 12730
. Отклонения от норм допускаются в минимальных долях процентов и только по отдельным параметрам.

Технологические особенности заводского изготовления

Для производства колодезного кольца требуются профессиональная бетономешалка, автоматическая виброформа и подъемный кран-балка, рассчитанный на работу с грузами весом от 1 до 2 тонн.

В качестве сырья используется специальная бетонная смесь. В нее входят:

• свежий бездобавочный цемент
  с хорошим темпом набора прочности;
• крупнозернистый песок
  с дроблением в 2,0-2,3 Мкр (желательно без либо с минимальным присутствием глиняных комков и пылевидных частиц);
• щебень
  фракцией 5-10 мм, но не более 5-20 мм;
• техническая вода
  без примесей;
• суперпластификатор
  .

Все компоненты в определенной пропорции помещают в специальное оборудование. Оно тщательно вымешивает состав, придавая ему однородную, текучую консистенцию без комков и сгустков.

Промышленные бетономешалки оснащаются трехфазным двигателем, быстро работают, обладают высокой мощностью и за один цикл производят большую партию бетонной смеси

На следующем этапе в формовочную емкость (опалубку) укладывают элементы арматуры из стальной проволоки диаметром 8-12 мм. Этот каркас придает кольцу дополнительную прочность и обеспечивает хорошую устойчивость к сжатию/растяжению во время эксплуатации.

На противоположных сторонах конструкции располагают два вертикальных стержня. Они выполняют функцию ушек и облегчают последующую выемку кольца из формы.

Затем внутрь опалубки заливают подготовленный цементный состав и активируют автоматическую вибрацию. В процессе обработки все пустоты равномерно заполняются, а бетон приобретает необходимую целостность и плотность.

По прошествии суток изделие извлекают из виброформы и перемещают на открытую территорию для выстаивания. Через неделю кольцо приобретает около 50% базовой прочности, а полностью пригодным для использования становится спустя 28 дней.

Как маркируется продукция?

Все железобетонные изделия маркируются общепринятой в государстве буквенно-цифровой аббревиатурой. Это позволяет при покупке быстро определить размер и область применения каждого отдельно взятого элемента.

Литерные сочетания расшифровываются так:

• КС
  – стеновое кольцо, доступное для размещения в ограниченных пространствах;
• КЛК
  – модуль для создания водосточных сетей и местных ;
• КО
  – фундаментальная опора, обеспечивающая стабильность положения колодезного основания;
• КФК
  – фрагменты для обустройства коллекторных сетей и дренажных коммуникаций;
• КВГ
  – продукция для монтажа водопроводных колодцев и прокладывания газопровода.

Числовые обозначения рядом с буквами указывают на высоту, толщину, удельный вес и внутренний диаметр кольца. Понимая эти значения, приобрести подходящую железобетонную продукцию не составит никакого труда.

Изготовление кольца

Сколько стоит вкопать бетонное кольцо — зависит от способа монтажа.

Для изготовления кольца цилиндры опалубки необходимо установить на ровный поддон. Это может быть металлический или деревянный щит или плотно утрамбованная земля.

Затем в пространство между цилиндрами необходимо установить арматурную сетку, которую можно приобрести или изготовить из стальной проволоки самостоятельно.

Так выглядит самодельная решетка из проволоки.

Для удобства транспортировки и установки изделия в решетку следует вставить стельные уши из толстой проволоки или арматуры диаметром 5 — 6 мм.

Между цилиндрами, примерно на половине их высоты, вставляем деревянные распорки, толщина которых равна толщине стенок будущего изделия. Это необходимо для того, чтобы при укладке детали опалубки не смещались относительно друг друга.

После этого замешиваем бетонный раствор. Для этого берем цемент марки М400 или выше и смешиваем с просеянным и промытым от глины песком в соотношении 1:2.5.

Затем добавляем воду в количестве 0.5 – 0.7 от цемента, чтобы смесь была не слишком жирной, но и не тощей.

Воду добавляем аккуратно, небольшими порциями.

Добавляем 5 частей щебня и тщательно перемешиваем смесь вручную или с помощью бетономешалки. Готовый раствор укладываем в форму на высоту около 30 см, после чего тщательно трамбуем его куском арматуры или держаком от лопаты. Можно прислонить к опалубке перфоратор в режиме удара и аккуратно произвести вибрацию бетона.

Затем аналогично укладываем слой за слоем, когда дойдем до половины, деревянные клинья можно вынимать. Постепенно заполняем форму и аккуратно разравниваем верхнюю кромку кольца, стараемся сделать ее максимально ровной и гладкой.

Не забываем вставить «уши».

Оставляем изделие на трое суток в тени под навесом. После их истечения вынимаем шпиндель внутренней опалубки и открываем ее вовнутрь. Затем аналогично снимаем внешнюю часть формы. Кольцо оставляем на месте на 10 – 15 суток, увлажняем его и предохраняем от прямых солнечных лучей и ветра.

При изготовлении бетонного септика важно решить, как загерметизировать бетонные кольца. Проще всего применить гидроизоляцию и герметик, однако есть и более надежный способ

Полиэтиленовая вставка решает проблему герметичности септика.

Важно!Пластиковые вставки в бетонные кольца позволяют избавиться от опасности протечек на 30 – 50 лет

Разметка и отрывка котлована

Работы по строительству двухкамерного септика следует начинать в конце весны или летом, когда грунт полностью просохнет и осядет после зимнего пучения. Другим вариантом может быть начало зимы, когда уровень грунтовых вод находится на самом низком уровне.

Разметка производится с помощью рулетки, кольев и шнура. Проверяется соответствие сторон и диагоналей между углами. Дерн аккуратно снимается и укладывается на хранение. Он будет возвращен на место после установки плиты перекрытия и люков. Выбранный грунт используется в ландшафтном дизайне, для засыпки ям во дворе или на ближайшей дороге.

Существует 2 разновидности проектов изготовления котлована:

1. Общий. Яма вырывается сразу на две шахты с небольшим промежутком между ними. Такой подход хорош тем, что дает простор для орудования инструментами, проведения сложных манипуляций с тяжелыми железобетонными изделиями. Минус в том, что придется вынимать лишние кубы грунта. Между шахтами оставляется промежуток 80-100 см для обеспечения нужного уровня наклона переливной трубы и перепада высот.
2. Раздельный. Предполагает отрывку двух отдельным ям с разносом 100-150 см. Данное решение принимается, когда монтаж колодцев осуществляется путем подкапывания колец. Выбирается только тот объем земли, который необходим для погружения колец. Недостаток метода в том, что работать приходится в тесноте и условиях отсутствия притока свежего воздуха. Необходимо привлечение помощника, который будет поднимать наверх выбранную почву.

После отрывки котлована к нему прокладывается траншея для укладки сточной трубы. Канаву нужно делать с уклоном не менее 5º для обеспечения свободного прохождения жидкости и предотвращения засоров. Глубина выбирается ниже уровня промерзания грунта. В разных климатических зонах этот показатель составляет 80-120 см. Нужно добавить еще 10 см для обустройства амортизационного слоя.

Самодельные формы для изготовления бетонных колец

Многие владельцы частных домов довольно успешно изготавливают формы для производства колодезных колец самостоятельно. Поскольку применяется она не часто, то нет смысла тратить довольно большие деньги для приобретения заводского жб. изделия. Если, конечно, вы не собираетесь наладить производство для продажи. А изготовить 3-4 бетонных кольца для колодца или сливной ямы можно и самому. Сделать такую форму можно из подручных материалов.

Что это дает:

• Экономия средств при приобретении готового изделия;
• Не нужно доставлять кольца к месту установки;
• Уверенность в надежности и качестве конечного продукта;
• Можно сдавать опалубку в аренду, и тем самым вернуть потраченные деньги.

Как изготовить опалубку?

Как и из чего делается опалубка для жб. кольца?  Самый удачный вариант получится из старых бочек или отрезка трубы большого размера. Можно использовать и пластиковые цилиндры. Все подобные изделия имеют геометрически правильную форму, которую довольно трудно сделать из листа металла. Ведь для этого потребуется специальное оборудование – листогиб.

Опалубка для железобетонных колец состоит из деталей, изображенных на чертеже. Вам предстоит сделать четыре детали примерно такой формы, которая изображена на чертеже:

1. У бочек вырезается днище, внутренняя часть изготавливается выше, чем наружная;
2. Делаем разметку, которая делит бочки по вертикали на две одинаковые части (снаружи и внутри);
3. Используя сварку или заклепки, крепим по обе внешние стороны вдоль линии разметки металлический уголок (желательно сплошной);
4. В углах сверлятся отверстия, предназначенные для последующего скрепления болтами;
5. Затем аккуратно разрезаем бочку по внутренней разметке, используя болгарку с максимально тонким камнем.

Точно таким же образом проходит изготовление внутреннего кольца, стой разницей, что уголки усиления нужно крепить с внутренней стороны.

В данном видео показывается работа установки для изготовления жб. колец, которую может сделать любой желающий.

Вывод:  изготовить бетонные кольца своими руками достаточно просто, имея необходимый инструмент и навыки работы с металлом.

Технология изготовления

Для изготовления железобетонных колец для колодцев используется бетон марки 200 с установкой арматурного пояса из прута диаметром 0,5 – 10 мм. Форма устанавливается на ровную поверхность или специальную подставку. Затем укладывается арматура и сверху подается полусухой раствор. После того, как будет включена вибрация, потребуется досыпка смеси до верхнего уровня. Заглаживание торца осуществляется после завершения процесса формования.

Многие варианты формы для колец спроектированы и изготовлены так, что имеется возможность перемещения к месту для распалубки вместе с уже готовым кольцом. Сегодня многие производителе изготавливают кольца с замками. Это система стыковки паз- гребень. Такой тип монтажа позволяет сделать почти полную водонепроницаемость и плотность соединения, предохраняет уже готовую шахту от смещения по горизонтали.

Приготовление бетонной смеси

Есть несколько вариантов приготовления бетонной смеси. Они зависят от области применения жб. изделий (прокладка коммуникаций, строительство колодцев или смотровые шахты), и грунта, в котором будет проводиться установка.

Составы смеси:

• 1 часть цемента марки 200 — 1 часть мелкого песка – 2 части дорожного гравия;
• 1 часть цемента марки 300 – 1 часть речного песка – 2 части отсева.

Для набора необходимой прочности готового кольца, должны быть соблюдены температурные и временные режимы. Жб. изделие необходимо выдержать при температуре + 20°С в течение двух суток. Но предпродажная прочность застывшего бетона должна быть 70% и выше. А для этого понадобиться 7 суток.

Виды

Существует классификация бетонных колец по ГОСТу и типу конструкционного исполнения стандартных размеров (диаметр — 7—12 дм, высота — 0,1—1 метр).

Вспомогательные

Изготавливаются бетонные кольца под заказ, например, когда нужны нестандартные размеры, форма или дополнительные отверстия. Доборные и опорные бетонные кольца применяются при монтаже сложных технологических объектов, для обустройства поворотов инженерных коммуникаций, при сооружении горловины колодца, когда ставятся дренажные системы. Такие кольца могут быть стандартные и квадратные.

Стеновые

Кольцам характерно отсутствие дополнительных крепежных элементов. Их чаще всего используют для сооружения горловин. Отличаются легкостью монтажа: изделия укладывают друг на друга, бетонным раствором герметизируют швы. Недостатки — неустойчивость конструкции, возможность разрушения при малейшем сдвиге грунтов.

С замком

Конструкции с замком популярны из-за своей надежности. Главная задача замка — обеспечение герметичности стыков и повышение устойчивости. Бетонное изделие с углублением в торце способно устоять перед мощным плывуном.

Сборные бетонные кольца

Изготовление сборных колец из железобетона осуществляется на заводе. Отличаются улучшенными техническими характеристиками. Ввиду этого, они наделены массой преимуществ.

1. Морозостойкость, обеспеченная прочной связью стали и бетона после высыхания.
2. Антикоррозийная стойкость, полученная вследствие защиты арматуры бетоном.
3. Огнеупорность.
4. Долговечность в любых условиях эксплуатации. Упрочнение арматурой наделяют стойкостью к большим нагрузкам. Благодаря применению высокого сорта бетона конструкция не теряет своих характеристик, не деформируется и не разрушается со временем.
5. Низкая стоимость изделий.

Недостаток только один — большой вес.

С днищем

Кольцо с днищем.

Железобетонными кольцами с готовым герметичным и водонепроницаемым дном обустраивают канализационные колодцы, камеры отстойников, септики. Днище защищает железобетонную конструкцию от подтекания грунтовых вод и от просачивания вредных веществ в почву. Наиболее распространенные размеры по сечению (метр), высоте (дм), массе (кг):

• 1 х 9 х 830 кг;
• 1,5 х 9 х 1400 кг;
• 2 х 9 х 2300 кг.

С плитой перекрытия

Изделия с плитами перекрытия предназначены для обустройства колодцев большой глубины. Такое железобетонное кольцо является завершающим элементом конструкции и имеет отверстие в железобетонной плите перекрытия, смещенное от центра для установки горла колодца. Усиление плитой перекрытия придает кольцу большую прочность и надежность.

Назначение и конструкция бетонных колец

Железобетонные кольца используются при проведении инженерно-технических работ на стройке. Изделия широко применяются при оборудовании автономной канализации: смотровые и фильтрационные колодцы, септики. Их можно встретить при оборудовании городских дорог, мостов, магистралей, объектов ландшафтного дизайна и очистных сооружений.

Железобетонные кольца

Прочность и долговечность конструкции позволяет устанавливать их в колодцах для добычи воды.

Существует несколько разновидностей изделий:

• кольца с плоским торцом;
• кольца с замковым торцом;
• ремонтные;
• опорные.

Характеристики колец с замком Для устройства колодцев применяются изделия с маркировкой КС- кольцо стеновое. Бетонные кольца с замком – это конструкция, имеющая углубления в торцевой части. Функция замка препятствовать сдвигу колец под давлением грунта и обеспечение герметичности.

Характеристики стандартных колец Колодезные кольца представляют собой конструкцию цилиндрической формы, имеющую каркас из металлической арматуры. Для производства элементов используется бетон марки не ниже М200. Востребованность изделий объясняется их положительными качествами:

• прочность – материал не разрушается под действием влаги и нагрузок;
• долговечность, срок службы составляет 50 лет;
• экологическая безопасность, бетон не оказывает негативного влияния на воду;
• герметичность конструкции – грамотно сформированная конструкция не пропускает влагу.

Конструкция кольца

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

• приварив уголки с просверленными дырками, стягивать болтами;
• сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

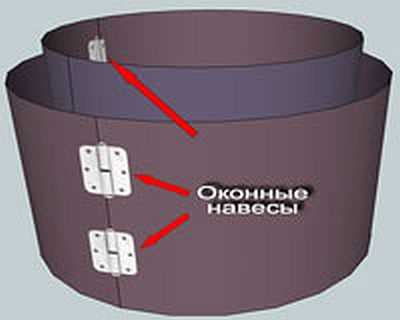

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик  сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы

Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

• приварив уголки с просверленными дырками, стягивать болтами;
• сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик  сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы

Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло. Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

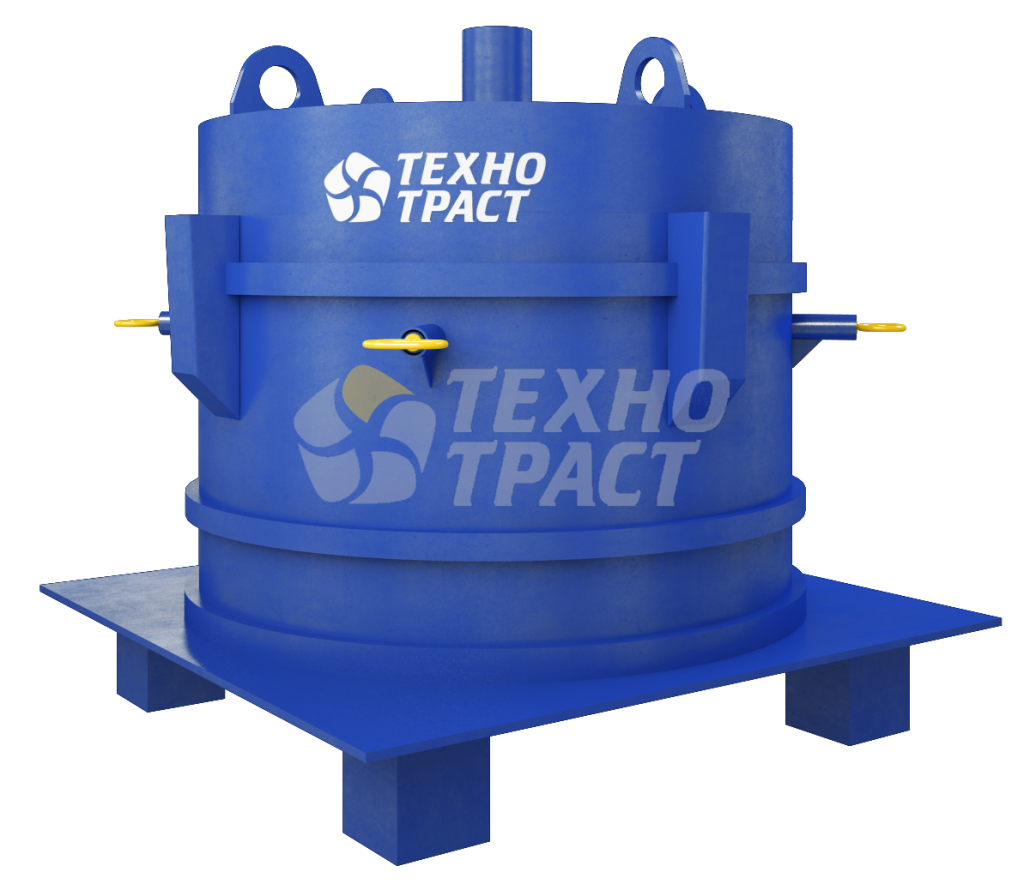

Изготовление колодезных колец в виброформе

Изготовление колодезных колец происходит в том же помещении, где готовые бетонные кольца будут набирать распалубочную прочность. На месте изготовления бетонного кольца, на металлический поддон или на ровный бетонный пол, устанавливается внешняя обечайка. В качестве поддона может использоваться обычный металлический лист толщиной 3мм, по размеру соответствующей диаметру виброформы. В наружную обечайку формы для производства жби колец устанавливается сердечник. Расстояние между обечайкой и сердечником фиксируется с помощью специальных упоров. В форму для жб колец помещается готовая арматурная сетка. По техническим условиям, применяемым к изготовлению стеновых колодезных колец, диаметр проволоки должен быть не менее 4мм. Бетонная смесь, приготовленная в бетономешалке принудительного действия, с помощью бадьи для подачи бетона, подается к форме для колец и выгружается прямо на сердечник. Равномерно вручную форма заполняется бетонной смесью. В процессе заполнения периодически включают вибраторы для более качественного уплотнения смеси. Форма для бетонных колец заполняется за несколько приемов, по мере уплотнения бетона в результате работы вибраторов. После окончания заполнения формы можно немедленно производить распалубку. Сначала извлекается сердечник, затем наружная обечайка. Форма перемещается и устанавливается на соседний поддон. Процесс повторяется. Для облегчения снятия опалубки с готового изделия, стенки формы предварительно смазываются эмульсолом или другим средством подобного состава и вязкости. Изделия достигают отгрузочной прочности через 3-5 дней. Во избежание разрушения колодезных колец, ранее установленного срока отгрузка невозможна, поэтому следует предусмотреть место их складирования для набора необходимой прочности. При температуре воздуха в помещении менее 20-30°С время достижения необходимой прочности увеличивается. Для удобства работы с бетонной смесью и ускорения процесса отвердевания бетонных колец, в смесь добавляются пластификаторы. Состав полусухой жесткой бетонной смеси регламентируется ГОСТ 7473-94.

Рекомендуем

в качестве альтернативного виброформе оборудования для производства бетонных колодезных колец, рассмотреть возможность приобретения компактного вибропресса с пневмоприводом. Мини вибропресс для изготовления колец, в отличие от виброформы, позволяет выпускать железобетонные кольца с пазом (замком), на стыковочных торцах. Пуансон вибропресса имеет пневматический привод, который предназначен для пазообразования и дополнительного прессования бетонного изделия. Из-за отсутствия в конструкции пресса поворотной балки, цена мини вибропресса не многим больше цены виброформы. Производительность вибропресса до 50 колец в смену. Пресс монтируется стационарно, на уровне пола. Бетонное кольцо, после формования, извлекается на поддоне, вместе с сердечником. Мини вибропресс, практически по всем параметрам превосходит виброформу и при достаточном бюджете выбор в его сторону очевиден.

Размерный ряд изделий

Железобетонные кольца, применяемые для монтажа смотровых, канализационных и колодцев водоснабжения, имеют несколько основных параметров: диаметр, высота, толщина стенок. Классифицируя размеры железобетонных колец для колодца, их можно разделить на 3 группы:

1. Большие – изделия с диаметром 2 м, весом до 2,3 т, высотой до 90см
2. Средние – внутреннее сечение 1,5 м, вес – 0,9-1,3 т, высота до 90 см.
3. Малые – диаметр – 1 м, вес 600 кг, высота до 90 см.

Это популярные размеры колодезных колец, при необходимости можно приобрести или изготовить доборные элементы любой высоты и диаметра, в зависимости от индивидуальных потребностей. Прочность изделий зависит от толщины их стенок и наличия арматурного каркаса. При выборе параметра учитывают тип грунта, его склонность к сжатию и морозному пучению.

Классификация изделий

Исходя из технических характеристик, ЖБИ кольца для канализации бывают:

• стеновыми (обыкновенными);
• доборными;
• замковыми;
• опорными;
• кольцами с крышкой либо дном.

Обыкновенные стеновые кольца производятся без вспомогательных крепёжных элементов. Они стыкуются друг на друге, а защита от водопроницаемости стыков выполняется посредством цементного раствора. Выбрав эти ЖБИ для колодца нужно знать, что показатель прочности перекрытия не будет высоким. Поэтому их не рекомендуется устанавливать в сейсмически активных зонах.

Доборные ЖБ элементы, в отличие от стеновых изделий, обладают нестандартными размерами и предназначены для нетипичных конструкций. Для получения нужной величины необходимо просто состыковать обыкновенные изделия с доборными элементами. Замковые железобетонные кольца обладают 4-мя выступами сверху и 4-мя пазами снизу. Это обеспечивает плотную и устойчивую стыковку во время сборки и исключает смещение шахты в горизонтальной плоскости.

При заполнении цементным раствором канавки в верхней части и укладки сверху резинового уплотнителя повышается герметичность конструкции. Опорные кольца нужны для дальнейшего устройства люка и монтируются непосредственно перед плитой перекрытия. А ЖБИ с дном или крышкой похожи на стеновые элементы, но обладают, соответственно:

• дном;
• крышкой.

Размеры бетонных колец для канализации, с которыми выпускаются изделия:

• диаметр – 700, 1000, 1500, 2000 мм;
• высота – 600, 900 и 1500 мм;
• объем изделия зависит от сочетания типоразмеров.

Заводы-изготовители также выпускают ЖБ изделия с размерами по индивидуальному заказу.

Видео: Септик из бетонных колец

Подборка вопросов

• Михаил, Липецк — Какие диски для резки металла использовать?
• Иван, Москва — Какой ГОСТ металлопроката листовой стали?
• Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
• Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
• Валерий, Москва — Как выковать нож из подшипника своими руками?
• Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?
