Флюгеры на крышу дома + фото

Где взять или как сделать эскиз

Эскизы для флюгера можно найти с размерами, а можно создать из подходящей картинки. Для этого любую понравившуюся картинку надо загрузить в один из фото-редакторов, увеличить до нужного размера и распечатать. Этот фокус можно провернуть с COREL.

Еще вариант — открыть рисунок в Автокаде, обвести контуры полулиниями. Получится нужный контур. Его можно увеличить до нужных размеров.

В программах, из любого изображения можно сделать эскиз для флюгера

Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом.

Образцы чертежей и их символическое значение

Прежде чем установить на крышу оригинальный ветроуказатель, необходимо изучить эскизы и подобрать подходящую модель устройства

Фигура флюгера может свидетельствовать об увлечениях владельца дома, его внутреннем мировоззрении или просто стать украшением крыши, приковывающим внимание окружающих. Предложенные далее эскизы для конструкции ветроуказателя с простыми очертаниями позволят изготовить приглянувшуюся модель самостоятельно

Весьма нетривиально выглядит на крыше конструкция флюгера с пушкой, она подойдет людям, увлекающимся исторической или военной тематикой.

Среди славянских народов популярностью пользуются флюгеры с изображением животных или птиц, которым приписываются магические свойства. Это своеобразные обереги на крыше, которые защищают дом от различных напастей. Собака всегда отличалась своей преданностью, поэтому людям, для которых понятия дружбы и верности стоят на первом месте, придется ко двору устройство ветроуказателя с четвероногим другом. Подобными чертами обладает и лошадь, эскизы этих помощников для размещения на крыше дома предложены далее.

Особая роль на крыше отводится петуху. Такой флюгер на крыше – символ бдительности. Считается, что петух преграждает путь в дом ворам, защищает жилье от людей с нечистыми помыслами.

Властным особам, чье внутреннее призвание – руководить массами, придется по вкусу конструкция флюгера на крыше с царем зверей. Если лев господствует на жарком континенте, то для русской души ближе хозяин тайги в образе медведя. Такая фигура ветроуказателя сформирует неповторимый образ на крыше дома.

Духовность, верность христианским обычаям символизирует устройство на крыше с очертаниями ангела. Полной противоположностью является ветроуказатель, флюгарка которого выполнена в форме ведьмы. Возможно, владелец дома таким флюгером хотел подчеркнуть свои магические способности.

Для наших широт дракон является больше сказочным персонажем. В Китае это символ мудрости и мощный талисман для дома. Посмотрите на эскизы и фото конструкций флюгера с этой занимательной фигурой на крыше.

Любителям дальних странствий, морских путешествий или просто поклонникам романтической истории Грина придется по душе конструкция ветроуказателя с простым корабликом или парусником, символизирующим стремление к переменам.

Крайне неоднозначно интерпретируется изображение кота на крыше. Выбор конструкции флюгера с такой фигурой может означать противоположные признаки. С одной стороны это образец свободолюбия, интуиции и хитрости, обратная сторона медали – любовь к отдыху и вальяжной жизни.

На каком варианте вы остановитесь, зависит исключительно от личных предпочтений. Ветроуказатель на крыше не обязательно должен нести смысловую нагрузку, он может просто быть своеобразным украшением дома.

Виды флюгеров

Флюгеры являются не только декоративным элементом, украшающим крышу. Они отличаются по конструктивному исполнению и выполняемым функциям. Изделия принято делить на метеорологические, ветряные, дымоходные и просто декоративные. Предлагаем познакомиться с особенностями каждого вида.

Флюгер выполняет не только декоративную функциюФОТО: ablock.ru

Метрологический и ветряной флюгер

Метеорологический относится к категории серьёзных и точных приборов. С их помощью определяется направление и сила ветра, поэтому  к процессу его изготовления предъявляются повышенные требования. Качественные и точные флюгеры для крыши часто называют анеморумбометрами. Такие приборы монтируются не на частных домах, а на метеорологических станциях.

Ветроуказатели используются на предприятияхФОТО: vetromer.ru

Ветряной флюгер на крышу иногда называют флюгером Вильде. Его используют для определения силы ветра. В его состав входит специальная пластинка, отклоняющаяся в сторону в зависимости от силы очередного порыва. В качестве единицы измерения силы ветра у приборов используется шкала Бофорта. Порывам ветра присваивается определённое количество баллов из 12 возможных.

Для повышения точности снимаемых показаний пластину нередко заменяют на пропеллер. Такой элемент не только позволяет определить силу ветра, но помогут отпугнуть птиц.

Ветряной флюгер с пропеллером повышает точность измерения силы ветраФОТО: chepetsk.ru

Дымоходный и декоративный флюгер

Дымоходный монтируется непосредственно на колпак трубы дымохода. Благодаря подобному устройству удаётся защитить дымоход от лишнего воздуха. Кроме того, в ветряную погоду благодаря наличию на крыше дымоходного флюгера продукты сгорания оперативно покидают дымоходную трубу, улучшая тягу дымохода и вентиляции. Чаще всего выбор в пользу подобной конструкции делается при наличии камина.

Дымоходный устанавливают на колпак трубыФОТО: каминыч.рф

Декоративные флюгеры монтируются на крышу исключительно для того, чтобы подчеркнуть оригинальность и презентабельность строения. Они могут иметь самый разнообразный размер и конфигурацию.

Флюгер – настоящее украшение крышиФОТО: pp.userapi.com

Варианты конструкций флюгеров

Традиционно флюгарка для крыши изготавливается в виде плоских силуэтов сказочных персонажей, животных, ангелов, силуэтов кораблей, старинных экипажей, трубочистов и даже пивных кружек с рыбой. В старину, в плотной городской застройке с высокими остроконечными крышами, таким способом удавалось обозначить самые важные в городе места – городскую ратушу, торговые лавки, пивные, дом лекаря, пекаря и сапожника.

Сегодня все чаще в качестве флюгерки выбирают силуэты котов, птиц, петухов, собак, забавных мультяшных героев.

Особым уважением пользуются силуэты аистов на крыше, как символа надежности домашнего очага.

Нередко для флюгера на крыше используют церковные силуэты, фигурки ангелов и целые религиозные сюжеты.

Отдельную категорию составляют так называемые флюгеры – дымники, устанавливаемые на дымоход или дымовую трубу. В этом случае флюгерку для крыши изготавливают способом художественной ковки, что обеспечивает высокую прочность и долговечность конструкции.

Признаком высокого стиля считается установка на крыше объемных фигур, изготовленных из жести и тонколистового металла. Собранный из нержавейки, а иногда с хромированным покрытием, такой флюгер всегда производит впечатление на гостей и прохожих.

Изготавливаем флюгер на крышу своими руками

Наилучшим материалом для изготовления флюгера считается тонколистовая сталь, для небольших конструкций, с форматом 400х500 мм, используется оцинкованный лист толщиной 2-2,5 мм, для сложных и габаритных конструкций можно использовать трехмиллиметровый металл.

Подбираем подходящий эскиз флюгерки. Это может быть шуточный сюжет.

Более традиционные силуэты – волк, кошка, медведь.

Силуэт мустанга

Особой популярностью для изготовления флюгарок на крышу пользуются силуэты драконов и экзотических животных.

Переносим понравившийся силуэт флюгерки на металл и вырезаем электролобзиком.

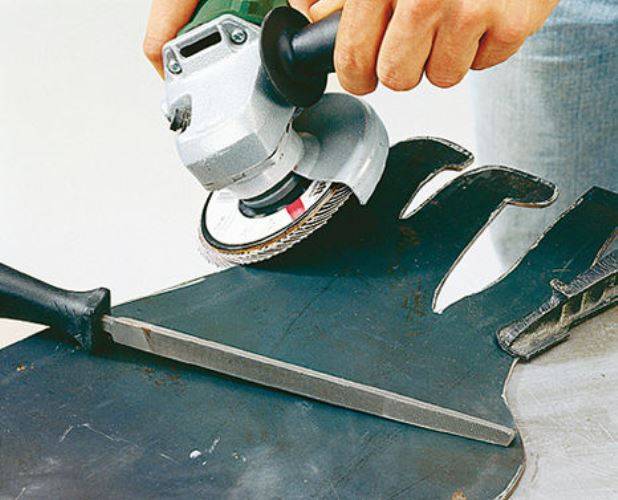

Края заготовки флюгера зачищаем болгаркой.

Предварительно потребуется изготовить крепление для установки флюгера на крышу, фото.

Для этого потребуется полоска металла шириной 20 см и длиной 50 см. Полоску необходимо выгнуть на стальном уголке в тисках в форме трапеции, как на фото. В центре вырезаем отверстие и привариваем толстостенную стальную трубу, внутренним диаметром 15 мм и высотой 300 мм. Для фиксации оси вращения флюгера в боковой стенке просверливается отверстие и нарезается резьба М8.

На следующем этапе необходимо подобрать ось вращения под трубу и вырезать канавку под установку фиксирующего болта.

Остается приварить металлический силуэт флюгера к оси и покрасить хорошей атмосферостойкой краской, после этого можно подбирать место на коньке крыши.

Самую простую школьную конструкцию флюгера для крыши можно изготовить за полчаса из деревянного бруска.

Флюгерка собирается из двух брусков. Первый используется как основание оси, из второго изготавливается стрела. Для оперения можно использовать жесть из консервной банки, а в качестве оси вращения обычный гвоздь, забитый в отверстие, просверленное на глубину 40-50 мм. Школьный флюгер сможет показывать условный напор или скорость ветра. Для этого нужно вырезать тонкую пластинку жести и закрепить ее на тонком проволочном подвесе. Если добавить рамку с градуированной шкалой, конструкция может определять скорость ветра с точностью до 10%.

Для использования на крыше дачи или в качестве игрушки можно изготовить флюгер из обычной пластиковой бутылки. Потребуется литровая пластиковая бутылка, спица или сварочный электрод и деревянная рейка – опора. Нужно аккуратно проделать разогретым металлом отверстие в донной части и пробке бутылки. Далее, на боковой поверхности канцелярским ножом вырезают лопасти и отгибают их под углом 90о к оси вращения. Остается закрепить спицу на деревянной планке, одеть флюгерку и испытать прибор в действии на крыше.

Изготовление флюгера своими руками

Перед тем как сделать флюгер своими руками, нужно выбрать материал, который выдержит воздействие атмосферных осадков. Древесина, даже если покрыть ее краской, уже через год потеряет эстетичный внешний вид и потемнеет.

Чтобы создать более долговечный флюгер, нужно использовать оцинкованный металл. Перед началом работ нужно обязательно сделать схематичный чертеж, отобразив высоту флюгера, форму и размеры флажка. Работы выполняют в следующем порядке:

1. Для изготовления корпуса берут металлическую трубу диаметром 13-15 мм и длиной 130 мм. В верхнюю часть трубы вставляют подходящий по диаметру подшипник.
2. Взять две полосы узких полоски нержавеющей стали и скрепить их в средней части крестообразно для того, чтобы изготовить розу ветров. Если ваших навыков по работе с металлом хватает, то можно вырезать буквы, означающие стороны света. Или можно окрасить кончики указателей в символичный свет: север – синий, юг – красный. Позу ветров прикрепляют к корпусу с помощью сварки, сверившись с компасом.
3. Из листа оцинкованной стали или меди нужно вырезать флажок. Чтобы сделать это проще, нужно перенести чертеж на кальку с правильными размерами. Эту выкройку прикладывают к листу металла и с помощью маркера обводят. Флажок вырезают по контуру с помощью ножовки или ножниц по металлу. Резать нужно медленно, не спеша, чтобы край фигуры вышел ровным, без зазубрин.
4. Из гладкой арматуры изготавливают ось будущего флюгера. Для того, чтобы защитить подшипник от проникновения влаги, к оси приваривают колпачок, воронку, изготовленную из нержавейки. Некоторые матера предпочитают для этой цели использовать резиновый уплотнитель.
5. На верхнюю часть оси с помощью нескольких шурупов с гайками фиксируют флажок. Чтобы флажок располагался горизонтально, его нужно сбалансировать таким образом, чтобы его вес справа и слева от места крепления был примерно одинаковый.
6. Затем нужно смазать подшипник солидолом, чтобы облегчить движение оси, и собрать все части флюгера воедино.

Стандартное коньковое крепление для ветряка

Если вы продвинутый умелец, то можно усложнить конструкцию флюгера с помощью вертикальных пропеллеров, приводящих фигуры на флажке в движение. Чтобы добавить объема флюгеру, можно использовать чеканку, ведь сталь достаточно мягкий материал, чтобы сделать ее поверхность рельефной.

Самодельный ветряк в виде летящей утки из дерева

Ветряк в виде самолета, сделанный своими руками

После того как вы смастерили флюгер, остается только закрепить его на поверхности крыши. Проще всего это сделать с помощью металлических уголков или пластин. Главное, не нарушить гидроизоляцию крыши, чтобы не допустить протечек.

Если установить его на конек или трубу дымохода, можно неприятных последствий избежать. Учтите, если выполнить установку некачественно, механизм будет резонировать и создавать шум, отпугивающий птиц, но раздражающий окружающих.

Виды флюгеров

Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.

Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.

Кот издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.

Являясь символом Неба и Солнца, орел воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.

Флюгер в форме коня подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.

Грифон, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.

Флюгер в форме древнерусской ладьи будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.

Традиционно сова является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.

Религиозные мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.

Корабль, летящий по небу на всех парусах – что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.

Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.

Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота – ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.

На этой странице Вы можете увидеть библиотеку наших силуэтов для флюгеров. Эти примеры Вы можете использовать для создания собственных уникальных флюгеров для дома. Фото и эскизы флюгеров различной тематики.

Знать направление ветра бывает полезно, ведь недаром почти на все крыши издавна устанавливают указатели ветра — флюгеры. Есть совсем простые модели — просто стрелка, которая показывает куда направлен поток воздуха. Есть целые произведения искусства — объемные макеты. О том, как и из чего сделать флюгер своими руками и будем говорить дальше.

Зачем нужен флюгер

Можно сформулировать две причины, по которым флюгер до сих пор сохранил популярность:

• Конструкция идеально подходит для определения мгновенного направления ветра. Прибор, которому без малого несколько сотен лет, работает на крыше лучше спутников и электронных метеостанций;
• При правильном подборе конструкции и места установки на крыше можно определить скорость ветра и даже измерить ее.

Подавляющее большинство владельцев, установивших флюгер на крышу своего дома, считают, что вращающийся силуэт или трещотка помогает отгонять непрошеных гостей — голубей, ворон, кошек. На практике крепление конструкции на крыше отпугивает только первые три недели, пока окружающая живность не привыкнет к новому раздражителю.

Большинство владельцев считают их забавной игрушкой, символом удачи, и не более того. Но, несмотря на простоту конструкции, флюгер на крыше действительно может помочь с прогнозом погоды и даже предсказать дождь. В любой местности существует так называемый горизонт дождя, направление, откуда приходят облака с обязательным дождем. В этом случае фигурка на крыше может предсказать дождик за пару часов до появления грозового фронта.

Конструкция флюгера — асимметричное плоское полотно или силуэт, закрепленный на вертикальной оси вращения. Под воздействием давления набегающего на плоскость воздуха возникает вращающий момент, и флюгер проворачивается на оси до установления минимального сопротивления потоку. То есть, силуэт на крыше всегда указывает либо на направление, откуда дует ветер, либо куда, это зависит от выбора владельца.

Как устроен флюгер

В конструкции флюгера используется четыре основных узла:

• Флюгарка — металлический, пластиковый или фанерный силуэт, закрепленный на поворотном стакане подшипника качения;
• Подшипник качения;
• Ось вращения;
• Опорный узел, удерживающий силуэт на оси в фиксированном положении на крыше.

Опору для силуэта изготавливают под крепление на коньке или на фронтоне крыши.

Большинство конструкций флюгеров для крыши изготавливаются по аналогичной схеме, основные отличия могут касаться оформления узла вращения. Для габаритных и тяжелых флюгеров применяется подшипник скольжения, проще говоря, закаленная стальная ось, вставленная в металлическую трубу. Силуэты с небольшой парусностью обязательно устанавливают либо на закаленный стальной шарик, либо на пару подшипников качения.

Обязательным условием надежной работы флюгера на крыше дома является наличие разбалансированного аэродинамического силуэта. Простым языком это означает, что, если мысленно провести вертикальную линию по оси вращения прибора через весь силуэт, то одна из сторон должна быть больше по площади. Если половинки конструкции одинаковы, то флюгер будет просто беспорядочно вращаться на оси.

Проверить «на земле» качество флюгера довольно сложно, для этого потребуется закрепить флюгер на свободном от деревьев и построек месте и ветреная погода не менее 5 м/с. Большинство производителей поступают проще – искусственно увеличивают чувствительность флюгера установкой силуэта стрелы с широким плоским «оперением». Теперь прибор будет реагировать даже на слабый ветерок в 1-2 м/с.

Нередко из-за сильного удаления силуэта или флюгерки от оси вращения возникает дисбаланс, поэтому конструкцию приходится уравновешивать установкой противовеса. В противном случае прибор будет стремиться занять одно положение, когда центр тяжести флюгерки, подобно маятнику, будет находиться в самой нижней точке.

Читать также: Паспорт счетчика электроэнергии меркурий

Обычно к вращающемуся на крыше силуэту добавляют указатели сторон света, таким образом, конструкция приобретает законченный «метеорологический» вид. Настоящие метеофлюгеры выглядят намного скромнее, это может быть небольшая горизонтальная трубка Пито с поворотным крылом или более примитивный пропеллерный счетчик скорости набегающего потока.

Но, в отличие от домашних флюгеров на крыше, метеорологический прибор устанавливают на открытом пространстве, на высоте не менее десяти метров над землей. Только в этом случае датчик скорости и направления ветра будет давать достоверные данные. Все конструкции китайских метеофлюгеров с силуэтами драконов и замысловатыми узорами, которые, по утверждению производителей, можно установить даже на балконах многоэтажных зданий, являются не более чем забавными игрушками.

Назначение и принцип работы

Компактный флажок вращается вокруг оси от порывов воздуха. Конструкция одновременно играет практичную и декоративную роль. Ранее устройство использовали для измерения силы ветра, потом стало оригинальным украшением крыши.

Что такое флюгер

Флюгер – простой метеорологический прибор, который под воздействием воздуха поворачивается в сторону меньшего сопротивления. Конструкция наглядно показывает силу и направление ветра. Устройство защищает дымоход от порывов, препятствует возвращению смога обратно в жилье.

Конструкция с собакойИсточник orgpage.ru

Традиционно флюгеры устанавливали на крышах домов в Европе. Запоминающаяся деталь редко повторялась, поэтому каждое жилье становилось оригинальным. Элементы визуально акцентировали род деятельности владельцев недвижимости или несли защитную функцию.

Составные части

Конструкция флюгера состоит из обязательных деталей. Флажок – запоминающаяся, декоративная часть устройства, которую располагают на вертикальной оси. Чтобы уравновесить флюгарку, с противоположной стороны нужен противовес. Элементы имеют одинаковую массу, поэтому при установке стоят ровно.

Корпус используют в качестве опоры для флюгера. В остов устанавливают вертикальную ось конструкции. Несущий стержень (мачта) удерживает вес декоративной детали и при сильном ветре не ломается. Подшипники (шарики, цилиндры) внутри устройства обеспечивают свободное вращение.

Из чего состоит ветрякИсточник build-experts.ru

Защитный колпачок выполняют в форме конуса или сферы, располагают над остовом. Задача элемента – ограждение корпуса и движущихся деталей от влаги и мусора. Для фиксации устройства на крыше используют крепежи:

• уголки;
• накладки;
• ботлы;
• гайки.

Роза ветров – указатель сторон света, который крепят под флажком. Деталь состоит из двух ровных прутьев, соединенных под прямым углом. На 4 конца монтируют румбы с буквенными символами. Скорость ветра поможет определить пропеллер, созданный из пластин. В современных устройствах дополнительно устанавливают электронные датчики (энкодеры).

Виды конструкций

Выбор дизайна флюгера зависит от роли, которую будет исполнять устройства. По функциональности делят на 6 видов:

• Анеморумбометры. Метеорологические модели измеряют скорость и направление ветра. В профессиональных приборах установили блоки питания и датчики, которые преобразуют характеристики воздуха в сигналы. Фиксируют точные показания и передают данные в аппаратуру через кабель.
• Флюгеры Вильда. Механические конструкции для замера направления и силы ветра в домашних условиях. Дополнительно несут декоративную функцию.
• Дымоходные. Монтируют над отверстием, перекрывают доступ ветру. За счет вращения устройства предупреждают обратную тягу в трубе и защищают помещение от проникновения продуктов горения.
• Пугала. Флюгеры издают неприятные звуки, отпугивающие птиц от гнездования в трубах или посадок на участке.
• От грызунов. Устройства с пропеллером монтируют в землю на опоре. Вращающиеся лопасти вентилятора создают вибрации, которые передаются в почву и прогоняют мышей, землероек и кротов.
• Электростанции. Во время работы ветряные флюгеры генерируют электричество.

Профессиональный анеморумбометрИсточник ru.lifehackk.com

Устройства устанавливают на козырьке дома, на крыше веранды или беседки. Часто конструкции совмещают 2-3 функции, позволяя экономить место на кровле. Отпугивающие варианты от птиц монтируют на трубе или деревьях. От грызунов рекомендуют размещать несколько аппаратов в разных местах участка (по периметру, в центре).

Модель на трубное отверстиеИсточник odymohodah.ru

Флюгер-пугало от пернатыхИсточник m-dachnik.com

Устройство и особенности конструкции

Красивый флюгер, способный вращаться, отличается предельно простым механизмом. Пластинка (флюгарка), которая крутится под воздействие силы ветра, показывая тем самым скорость и направление, состоит из следующих элементов:

• Металлический стержень, который прочно крепят к крыше, дымоходу или другим опорным площадкам;
• Пластинка-указатель, представленная в виде плоской фигурки;
• Роза ветров (указатель сторон света), которая и позволяет визуально определить направление ветра.

Стандартные размеры конструкции равны 400х770-800х1200 мм. Однако параметры всего лишь ориентировочны. Сегодня можно выбрать готовое изделие самых причудливых форм и размеров, а также отыскать мастера, готового сделать флюгер на крышу дома по индивидуальному чертежу.
