Сечение жил кабеля
Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.
Расчет жил кабеля

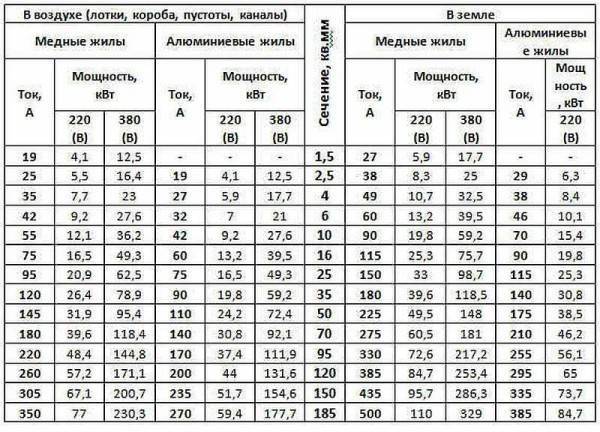

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.
- Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
- Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
- Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
- Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
- Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.
Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы
Подготовка проекта
При создании проекта на скрытую проводку внимание уделяется пожарной безопасности деревянного дома. Это актуально даже в ущерб ухудшению внешнего вида
В схеме скрытой проводки должно быть минимум поворотов. При этом нужно исключить контакт с древесиной. Кабель необходимо укладывать в трубах из меди и стали. В гофре из ПВХ или металлорукаве допускается монтаж под асбестом или штукатуркой, но по ПЭУ 7 это запрещено делать.
Перед началом работ необходимо разработать проект и согласовать его с местным электроснабжающим предприятием (Районными Электрическими Сетями).
Работники службы ПТС разрабатывают техусловия, которые применяются при выполнении работ. Сначала рассчитывается суммарная мощность электроприборов, а после разрабатывается схема электропроводки.
Алгоритм действий при создании проекта:
- Разработка техплана деревянного дома. В схеме указываются места нахождения электрических розеток, светильников, выключателей и электрических приборов с отдельным подводом.
- Под каждую электрическую точку подбирается вид кабеля. Если применяются выключатели с двумя кнопками и «тройные» розетки (с заземляющим отводом), к ним подключается кабель с тремя жилами.
- На схеме скрытой проводки деревянного дома показываются места для монтажа распредкоробок. Чтобы снизить их число, на два помещения применяется одна распределительная коробка.
- Указывается потребляемая мощность каждого приемника. Если аппарат оборудован электрическим мотором, параметр указывается с учетом пускового тока двигателя.
- Лампочки, бра и прочая осветительная аппаратура сводится в одну группу, а потребители большей мощности во вторую. Для надежности оба ответвления подключаются к своему автомату с индивидуальным номинальным током.
- Указывается расстояние от места монтажа скрытой проводки до оконных и дверных коробок, а также электрических точек до потолка или пола. Такие сведения полезны и помогают защитить проводку от повреждения при ремонте. Развороты электрокабеля проводятся только под прямым углом.
После подготовки схемы рассчитывается мощность, которая потребляется электроприборами при условии одновременного включения.
Здесь же вычисляется номинальный ток нагрузки на автоматический выключатель ввода (тот, что стоит на входе в помещение).
Правила монтажа электропроводки в частном деревянном доме
Способы ввода кабеля в помещение
В основном применяются 2 варианта:
– подземный. Он более надежный, но и затратный. Формировать его лучше на этапе строительства дома. Для укладки кабельного провода готовится траншея, глубина которой не менее 0,8 м. На ее дно помещается и утрамбовывается слой мелкозернистого песка толщиной 0,15-0,2 м. Затем поверх этой «подушки» укладывается гофра, внутри которой проходит бронированный кабель. После этого гофра присыпается песком (0,1-0,15 м) и замуровывается;

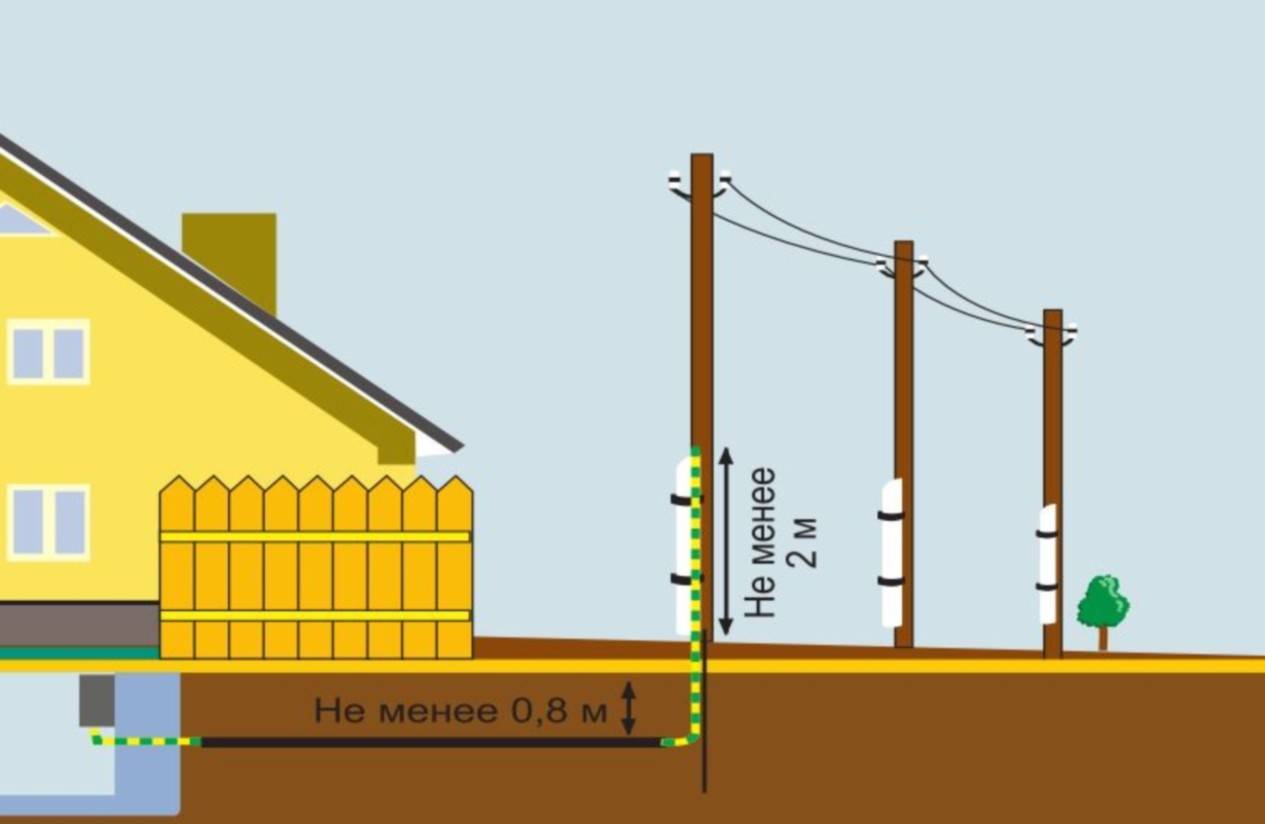

Подземный ввод кабеля в дом
– воздушный. Этот способ используется в том случае, когда жилое здание достаточно удалено от подстанции. В таком случае кабель вместе с несущим тросом фиксируется от жилого дома до опорного строения. В месте прохождения силового кабеля через несущую стену монтируется металлическая гильза из толстостенных труб.
Обычно для таких целей используют самонесущий изолированный провод в полиэтиленовой оболочке с сечением 16 мм. Однако внутри жилого здания применяются исключительно медные провода. От точки подключения сети и до ВРУ используется кабель с негорючим покрытием ВВГнг. Часто он помещается в полимерную гофру.
Воздушный ввод кабеля в дом
Если электрощит располагается на фасаде здания, то СИП монтируется в нем на дифавтомат, а потом, до ГРЩ, используется кабель ВВГнг.
Монтаж и разводка кабеля: пошаговая инструкция
Монтаж и разводка электрокабеля начинается с определения конкретной трассы. Сразу же размечаются места под выключатели и розетки. Если прокладка и разводка выполняются закрытым способом, придется сверлить в стенах штробы. Не забываем, что в будущем может потребоваться замена каких-то деталей, поэтому доступ к распределительным коробкам оставляем максимально доступным.
При открытом способе следует все выполнить максимально аккуратно, чтобы на виду оказался самый минимум кабеля. Распределительные коробки в этом случае почти всегда оказываются на виду (чаще всего их монтируют под потолком), поэтому замена и ремонт электропроводки не составляют проблемы.
Если разводка выполняется в металлической или ПВХ трубе, нужно подбирать ее диаметр так, чтобы кабель не занимал все пространство внутри. В идеале он не должен заполнять просвет трубы более, чем на 40%. Если для прокладки кабеля используется металлическая труба, ее края всегда нужно тщательно зачищать, чтобы во время монтажа не повредить электропровод.
Трубы лучше выбирать медные. Они крепятся к стенам при помощи подходящих хомутов. Затем в трубу протягивается кабель. В распределительной коробке всегда нужно оставлять запас кабеля (не менее 20-ти см). Если в будущем потребуется сделать перемонтаж, этот запас очень пригодится. Провода затем подключаются к розеткам и выключателям.
Аналогичным образом можно провести кабель и в ПВХ коробе. Чтобы на фоне деревянных стен короба не выглядели как инородное тело, лучше подыскать их в цвете «под дерево». А чтобы во время монтажа не перепутать кабеля, электрики всегда используются разметку и маркировку. Подписанные ярлычки помогут на запутаться в сотнях метров электрокабеля.
По окончании этих этапов обязательно нужно сделать заземление и провести еще одну важную работу – установить устройство защитного отключения (УЗО). Последнее защитит от удара током в том случае, если произойдет утечка тока на корпус стиральной машинки, бойлера или другой бытовой техники. По окончании проводится проверка, подключение и испытание работы всей системы.
Электрика в деревянном доме: схемы прокладки кабелей
Перед началом монтажа важно знать, какие розетки либо блоки розеток и где нужно будет установить. Требуется определить места для выключателей: их не должна закрывать мебель или другие предметы интерьера
Не последнюю роль играет правильное освещение.
Работу выполнять будет легче, если предварительно составить схему проводки для каждого помещения. При этом учитывается следующее.
Распределительный электрощит должен быть расположен в прихожей, неподалеку от входной двери.
На поэтажных планах в каждом помещении символически указываются места установки монтажных коробок. При этом следует предусмотреть их такое расположение, чтобы можно было уменьшить их количество (например, на общей стене смежных комнат).
Указываются «точки»: розетки, выключатели и места установки источников света (настенных и потолочных). Отмечается двух- или трехжильный кабель, который к ним будет проложен. Для розеток с заземлением, двухклавишных выключателей и светильников с двумя режимами работы необходим трехжильный кабель. В других случаях тип кабелей и их количество выбирается в зависимости от подключаемого оборудования.
Наносится на схему места установки другого специализированного электрооборудования: климатических контроллеров, устройств системы сигнализации, бойлеров и т.п. Мощные приборы объединяются в одну группу.
На схеме должны быть указаны все расстояния от прокладываемых кабелей и привязки «точек» до дверных проемов, окон, полов и потолков. Впоследствии это может облегчить ремонтные работы и избежать повреждения проводки
Важно: повороты трассы прокладываемых кабелей должны выполняться строго под прямым углом. Рекомендуемая высота (от уровня пола) установки распредщита – 1,5 м, розетки – 0,15-0,2 м, выключателей – в пределах 0,8-1,5 м
Кабели прокладываются горизонтально – 0,2 м от пола или от потолка.
Электропроводка должна делиться на две группы: розеточную и осветительную.
Монтаж электрики в деревянном доме должен предусматривать освещение приусадебной территории. Все внешние светильники объединяются в одну группу и подключаются к автоматическому выключателю.
Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.
Схема электропроводки.
Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.
Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:
Монтаж электропроводки.
После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.
1. Прокладка кабеля.
Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.
Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.
Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

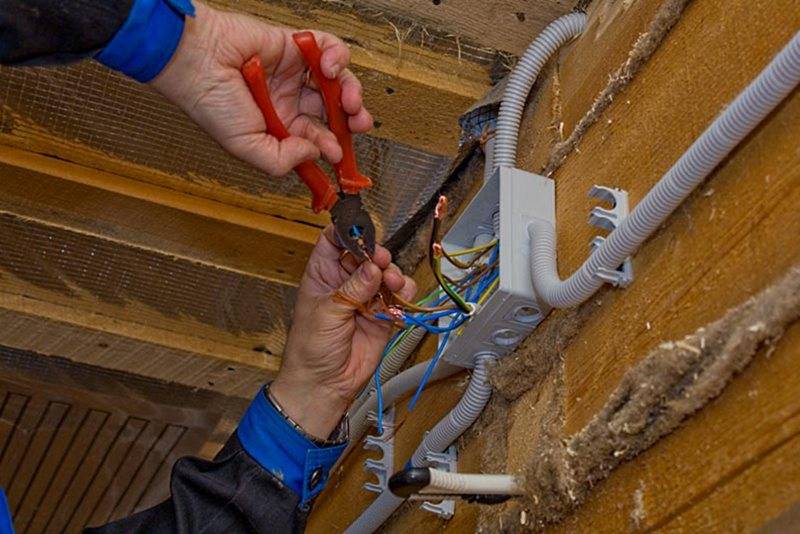

2. Монтаж распределительных коробок.
На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам). Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.
Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.
3. Монтаж выключателей и розеток.
В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.
Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.
Установка выключателей осуществляется аналогичным образом.
4. Установка светильников.
Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.
Только помните правило, что монтаж светильников одной группы производится параллельно!
5. Установка электрощитка.
От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.
Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.
Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.
6. Установка контура заземления.
При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?
- От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
- В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
- Используя металлическую проволоку, арматура соединяется между собой.
- От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
- На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.
Вот статья о том, как сделать заземление в частном доме.
Выбор кабелей, розеток, выключателей и другой электротехнической продукции
Выбор кабелей для ввода и электропроводки
Как правильно сделать электрику в деревянном доме, не выполняя сложных расчетов: такую информацию можно почерпнуть из справочников по электротехнике. Зависимость сечения жилы провода от нагрузки указывается в таблице.
Потребляемую мощность бытовых приборов и оборудования производитель указывает в техническом паспорте (инструкции по эксплуатации). Исходя из этого выбирают кабель с жилами требуемого сечения. Соответственно, для выбора вводного кабеля необходимо суммировать мощность всех электроприборов.
При выборе выключателей и розеток учитывают:
- расчетное значение тока;
- способ установки: для скрытой электропроводки необходимы наружные розетки и выключатели, для скрытой – внутренние;
- возможность объединения в один блок: например, выключатели ванной и санузла могут находиться рядом.
Выбор типа и номинала автомата защиты
Для однофазной сети автоматические выключатели подбираются по следующему принципу.
- Рассчитывают суммарную мощность электрооборудования дома и максимальный ток, вычисляя его по формуле IНОМ = P / U·cosϕ, где IНОМ – номинальный ток. Значение cosϕ принимают равным 0,8. Полученный результат умножают на 1,1 (поправочный коэффициент) и в итоге получают ток, при котором должен срабатывать автоматический выключатель. Обычно его значение не превышает 25 А.
- Тип автомата выбирают после вычисления тока короткого замыкания (КЗ) по формуле IКЗ = 3260·S/L. В этом выражении S обозначает площадь сечения провода, L – длина проводника (кабеля). Следует производить вычисления для участка сети с наибольшей протяженностью при минимальном сечении жил.
- Делением тока КЗ на значение номинального тока определяем характеристику автоматического выключателя. Чаще всего устанавливают «автоматы» с характеристикой С.
Советы по выбору розеток и выключателей
Выбирая розетки и выключатели, необходимо учитывать следующее:
- Электрические приборы большой мощности (стиральные машины, холодильники, электроплиты, камины, бойлеры и т.п.) должны быть заземлены. В этом случае применяют розетки с клеммой для подключения заземляющего провода.
- Маломощные электроприборы можно подключать к розеткам без заземляющей клеммы. Для защиты от поражения электрическим током в случае прикосновения к токоведущей части оборудования в распределительном щитке устанавливают УЗО – устройство защитного отключения.
- Для подключения нескольких приборов необходимо устанавливать сдвоенные розетки или группу (блок) розеток. Использования «тройников» следует избегать.
- Выбор выключателей зависит от количества режимов освещения. Для одной лампочки или для одновременного включения нескольких ламп служит одноклавишный выключатель, для нескольких режимов – двух- и трехклавишные.
Специфика отбора кабелей и электроприборов
Основной спецификой выбора кабелей служит сечение проводов и их мощность. Сначала нужно четко определить группы электрооборудования и напряжение силы электричества, необходимой для полноценной эксплуатации системы.
К розеткам подводят трехжильный кабель с заземляющим эффектом. При использовании электрических бытовых приборов заземление обязательно.
Согласно Правилам устройства электроустановок, при монтаже осветительных приборов заземление является обязательным атрибутом.
Разводка электропроводов в деревянном доме выполняется по двум типам:
- наружная, характеризуется прокладкой посредством использования кабель-каналов;
- скрытая прокладка проводов выполняется в случаях, когда предусматривается оштукатуривание поверхности стен.
https://youtube.com/watch?v=HsJiGTS4cas
Укладку проводов внутри стен проводят с использованием труб или металлических рукавов для обеспечения изоляции и защиты от механических нарушений целостности.
Электрические приборы (розетки и выключатели), используемые в домах из дерева, должны соответствовать следующим параметрам:
- должны соответствовать напряжению тока;
- по виду установки – внутренние или наружные.
Количество розеток и выключателей определяется при помощи составленного проекта. На усмотрение владельца допускается установка совместных выключателей, например, в ванную и туалет, коридор и кладовую.
Испытание проводки
Замернапряжение с помощью мультиметра
Для испытания электропроводки используются точные электроизмерительные приборы, сертифицированные для применения в условиях электротехнических лабораторий. В ходе испытания проводятся следующие работы:
визуальный осмотр;измерения сопротивления на изоляционном покрытии кабеля;замер сопротивления на заземляющем контуре;корректная работа цепи фаза-ноль;испытания УЗО и автоматики;измерений показаний на участке прибор-заземление.
Испытание и ввод в эксплуатацию электросети осуществляется управляющим органом, в который подавалось заявление на электрификацию дома. По завершении проверки специалист подтверждает корректную работу электропроводки на всех участках. Это даёт гарантию, что специалисты провели свою работу качественно, а потребитель может использовать электросеть без опаски испортить оборудование или причинить вред своему здоровью.
Видео по теме: монтаж скрытой проводки в деревянном доме
Электрификация деревянного дома — это сложный и трудоёмкий процесс, требующий от исполнителя должной квалификации и опыта. Если вы решили провести эти работы самостоятельно, то взвесьте все за и против. Даже небольшие упущения в технологии могут привести к серьёзным последствиям.
Монтаж электропроводки в деревянном доме своими руками: внутренние работы
Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.
Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.
В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.
Скрытая проводка в деревянном доме: разработка проекта и определение трассы
Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.
После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.
Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки
Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.
К примеру:
- при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
- для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
- минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
- 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.
Основные правила при выполнении работ
Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.
В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками
На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.
Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.
Особенности закрытой проводки
Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.
Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.
Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.
К проводке крепятся накладные выключатели и розетки
При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.
Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.
После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.
Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме
В таких строениях особенно важно соблюдать правила противопожарной безопасности
Формирование проекта электроснабжения
Эта процедура проводится для того, чтобы произвести весь цикл работ по электрификации частного дома. Изначально в филиал ОАО «Региональные электрические сети» подается заявка на формирование индивидуального проекта. Делается это по месту жительства. После того как данное обращение будет рассмотрено, подготавливаются договор и технические условия, требуемые для подключения к существующей местной электросети.
Монтажная схема электропроводки
После этого проводятся следующие этапы проектирования проводки в своем деревянном доме:
- с учетом наличия всех бытовых приборов определяется коэффициент их общей мощности потребления. Данный показатель берется с запасом в 30%;
- формируется чертеж, в котором на план жилого здания наносятся все необходимые элементы проектируемой электрификации — вводный кабель, проводка, электрический щит, розетки, освещение в деревянном доме и пр.;
- на данном этапе необходимо подбирать тип и сечение кабеля;
- определяется местоположение распределительных коробок;
- схематично отображается путь проложенного кабеля с обозначением длин его отступов от основных частей здания: потолка, пола, окна, дверного проема.
Данный проект составляется на основании ПЭУ.
Пример разработанной схемы электроснабжения дома
Замена кабеля
Наиболее безопасной в противопожарном отношении является открытый монтаж электропроводов, но он не так эстетичен, как уложенная в короб из ПВХ проводка. Чтобы сделать такой способ более эстетически совершенным, можно использовать так называемую ретро проводку. В этом случае облегчается не только сам монтаж, но и замена кабеля.
Если провод уложен в трубу или короб, его замена в случае необходимости производится следующим образом: конец нового провода привязывается к окончанию старого, и последний буквально вытягивается вручную из трубы (короба). Кстати, о такой вещи, как ремонт или замена проводов, нужно помнить всегда. Делайте коммуникации максимально доступными на случай любых ремонтных работ.
