Как сделать двухуровневый потолок из гипсокартона

Монтаж гипсокартона

Конструкция второго уровня позволяет полностью воплотить фантазии

После выполнения каркаса, настала пора разобраться в том, как делать двухуровневые потолки из гипсокартона. На последнем этапе требуется обшить полученную конструкцию гипсокартоном.

Лучше всего придерживаться следующей последовательности:

  1. Листы подвешиваются на первый уровень, начиная от стен. Их фиксируют при помощи саморезов. На один лист должно уйти порядка 60 крепежных элементов.
  2. При установке гипсокартона, стоит учитывать расположение будущей подсветки. Поэтому следует заранее проделать отверстия под осветительные приборы.
  3. Форма второго уровня может быть абсолютно любой. Для установки данного каркаса применяются обе разновидности профиля:
  • Вначале UD-профиль монтируется на поверхность первого уровня при помощи саморезов.
  • Далее в него вставляют CD-профиль, с помощью которого и производится крепеж листов гипсокартона. Для фиксации материала используют саморезы 6-7 см.

Пошаговая инструкция

Всю работу можно условно разделить на 4 этапа:

  1. Подготовка поверхности, на которой будут устанавливаться 2-уровненные конструкции.
  2. Разметка под каркас.
  3. Монтаж профилей для уровня 1.
  4. Монтаж каркаса второго уровня 2.

А вот и пошаговая инструкция, в которой будет подробно рассмотрен каждый из перечисленных выше этапов.

Тонкости подготовки

Подготовка достаточно простая и сводится к тому, что вы освобождаете пространство для дальнейшей работы (вынести мебель, накрыть полиэтиленом то, что вынести невозможно), расчищаете местность и готовите инструментарий. Вам никак не обойтись без:

  • Малярного ножа и ножниц по металлу.
  • Рулетки, отвеса, угольника.
  • Перфоратора (можно взять дрель).
  • Строительного уровня.
  • Терки и рубанка, предназначенных специально для гипсокартона.
  • Шпателя (лучше подготовить узкий и широкий).
  • Очков и перчаток.

Поверхность очищается от штукатурки, побелки или старых обоев.

Разметка под каркас

Чтобы разметить плоскость под двухуровневые потолки, необходимо:

  • Измерить высоту каждого угла в комнате. Далее выбрать тот угол, который имеет наименьшую высоту. Он и станет отправной точкой для разметки.
  • Используя уровень, обозначить ровную линию и поставить точки для прямого подвеса. Для соединения меток используем отбивочный шнур. Он натягивается между метками, а посередине отдергивается. В нужном вам месте останется белый след.

Работа с первым уровнем

Монтировать двухуровневые потолки начинаем с установки профилей UD. Эти направляющие нужно надежно зафиксировать на стене. Если это монтаж двухуровневых потолков, а не установка одноуровневого, шаг крепления по периметру составляет 600 мм. Интересуетесь, как сделать двойной потолок с округлым элементом? В этом случае на стене необходимо изобразить рисунок, и уже по нему крепить направляющие. Не забываем о насечках, которые делаются на профиле.

Почитайте, КАК ВЫБРАТЬ И УСТАНОВИТЬ ПОДСВЕТКУ В ДВУХУРОВНЕВЫЙ ПОТОЛОК!

Далее потолки в зале, спальне, любой другой комнате делаются так:

  • Прямой подвес крепится на точки, которые были отмечены на потолке.
  • CD профиль для двухуровневых конструкций крепится на подвес. Чтобы сделать каркас более жестким, можно использовать «крабы» (вид крепежа).
  • Остается только зашить сооружение листами ГКЛ. В местах разреза листа понадобится фаска. Часть материала с плиты удобнее всего срезать ножом.

Работа со вторым уровнем

Поскольку потолки у нас 2-х уровневые, впереди еще много работы. Но схема, как делать уровни, вам уже знакома. Сначала на стене проводятся линии для направляющих профилей. Рисуется схема на бетонной поверхности. Ее можно корректировать, что-то добавлять или убирать. Дальнейшие работы, позволяющие установить двухуровневые потолки с переходом на стену, сводятся к таким действиям:

  • Крепеж профиля на потолке и стенах.
  • Занижение каркаса до нужной длины путем обрезки CD-профиля.
  • На выбранной стороне этих кусочков сделайте «язычки», отрежьте боковые части профиля. Это существенно упростит задачу.
  • Отрезанные куски необходимо вставить в направляющий профиль, который закреплен.
  • Фиксация «блохой», интервалы такие: между обычными отрезками 60 сантиметров, между криволинейными – 30 сантиметров.
  • Крепеж UD-профиля. Должна получиться боковая часть каркаса.
  • Отрезаем CD-профиль, длина которого равна расстоянию от боковой части каркаса до профиля UDна стене. Фиксация «блохами» с 2 сторон.

Независимо от того, устанавливался ли двухуровневый потолок в зале или другой комнате, у вас получится отменныйметаллокаркас. После этого остается только одно – обшить 2х уровневый свод гипсокартоном, а затем приступить к финальной отделке.

Двухуровневый потолок из гипсокартона своими руками

Инструкция по разметке поверхности для крепления гипсокартона

  1. Размечаем монтажную сеть от опорной ширины и длины.
  2. Посредине в окружностях вкручиваем в базовое покрытие временные саморезы и наматываем на них шнур с зафиксированным на краях карандашом. Чертим окружности.
  3. Криволинейные элементы наносим на плотный картон в реальном масштабе, вырезаем и выводим на базовом покрытии.
  4. Когда на потолке разметка закончена, приступаем к измерению и отбивке уровней. Для этого измеряем все углы.
  5. В самом низком углу отмечаем расстояние до первого уровня. Обычно оно составляет от 10 см.
  6. Натягиваем малярный шнур вдоль стены, измеряя гидроуровнем ровность.
  7. Делаем отбивку по периметру всего помещения.

Монтаж каркаса первого уровня для гипсокартонного потолка

  • По периметру помещения на стенах с шагом 60 см фиксируем направляющие профили (UD). На потолке соблюдаем расстояние в 40 см. Для крепления на округлых участках делаем насечки на профиле с шагом 2,5 см и сгибаем его по нужному радиусу.
  • С шагом 60 см прикрепляем прямые подвесы. Концы загибаем или обрезаем.
  • На подвесы фиксируем потолочные профили (CD).
  • В местах будущего монтажа второго яруса прикрепляем «крабы».

Установка каркаса второго уровня для потолка из гипсокартона

  1. Потолочный профиль (UD) фиксируем на потолке и стене по чертежу.
  2. Отрезаем направляющий профиль по длине, на которой будет размещен второй ярус.
  3. По одной стороне сделанных отрезков вырезаем своеобразные «язычки», отрезая профильные бока.
  4. Вставляем ровным краем в UD-профиль на потолке и фиксируем саморезами по металлу с шагом 50-60 см. Уменьшение шага утяжелит конструкцию, тогда как увеличение сделает ее менее надежной и недостаточно жесткой.
  5. На кривых участках отрезки профиля крепим с шагом 20-30 см.
  6. На свисающие отрезки устанавливаем потолочный профиль, используя в качестве крепежей саморезы по металлу.
  7. Отрезаем направляющий профиль по длине боковины основания до потолочного профиля на стене и крепим обе его стороны саморезами по металлу.

На этом же этапе следует заняться укладкой проводки и подводом коммуникаций. Все кабели помещаются в гофрорукав из термостойкого пластика, который фиксируется к базовому покрытию. Также нужно зафиксировать сплит-системы, вентиляционные короба и трубы. В местах установки осветительных приборов необходимо вывести провода.

Особенности крепления гипсокартона на потолок

  • С помощью саморезов с шагом 15 см фиксируем первый угловой лист. Шляпки крепежей углубляем, но умеренно, чтобы не повредить основу.
  • На противоположной стороне прикрепляем второй лист таким же образом.
  • Размечаем при необходимости лист по чертежу и вырезаем нужную фигуру с помощью ножа или электролобзика.
  • Боковые детали фиксируем к вертикально расположенным направляющим.
  • Круглые горизонтальные поверхности вырезаем из целого листа или составляем из отдельных сегментов.
  • Если требуются изогнутые элементы для фиксации по вертикали, прокатываем вырезанную деталь игольчатым валиком.
  • Сбрызгиваем обработанный ГКЛ и оставляем на час.
  • Надрезаем с выпуклой стороны, ставим на ребро и сгибаем на полу.
  • С помощью грузиков фиксируем в таком положении лист и ждем высыхания.
  • Прикрепляем к потолку.

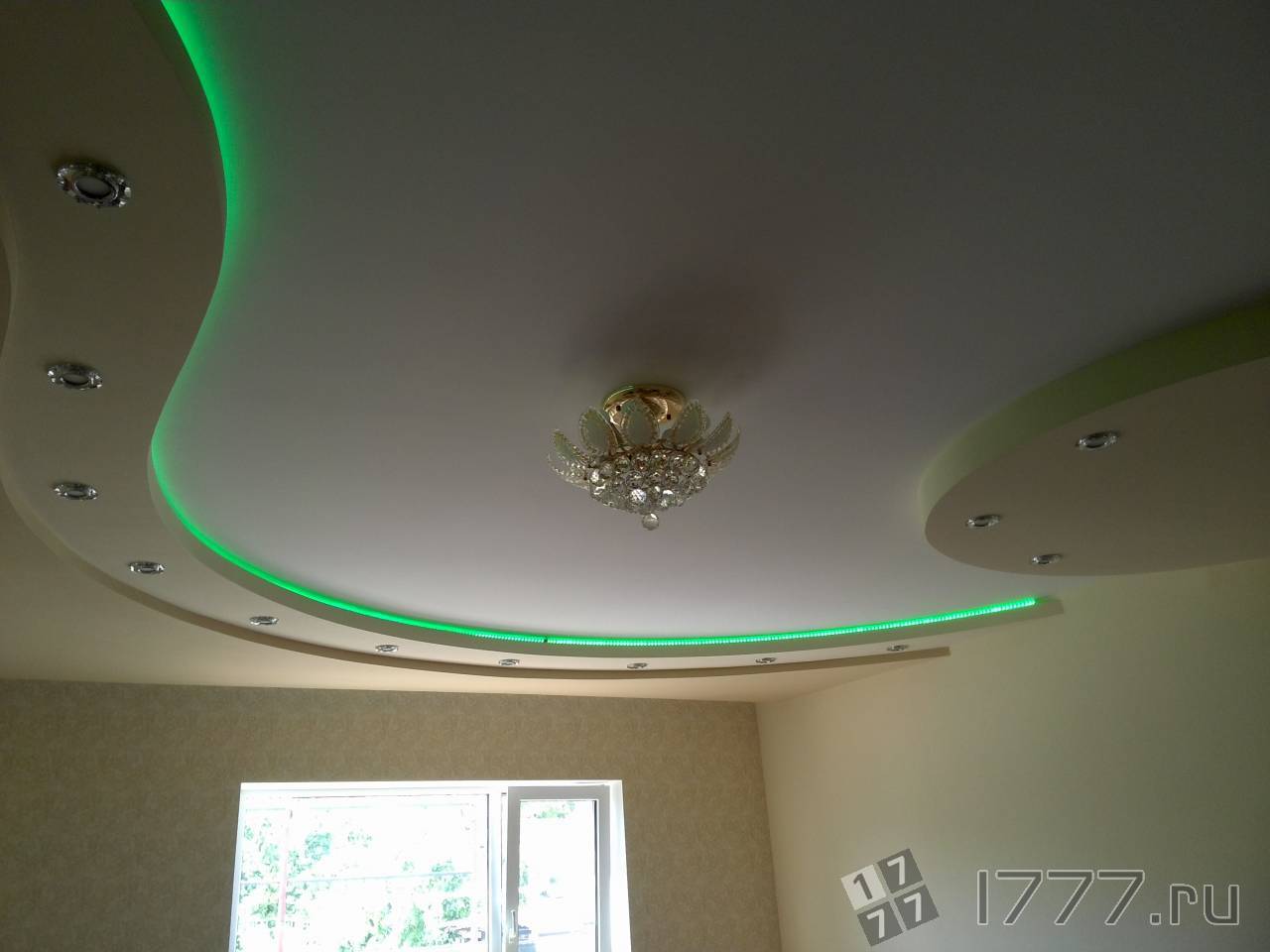

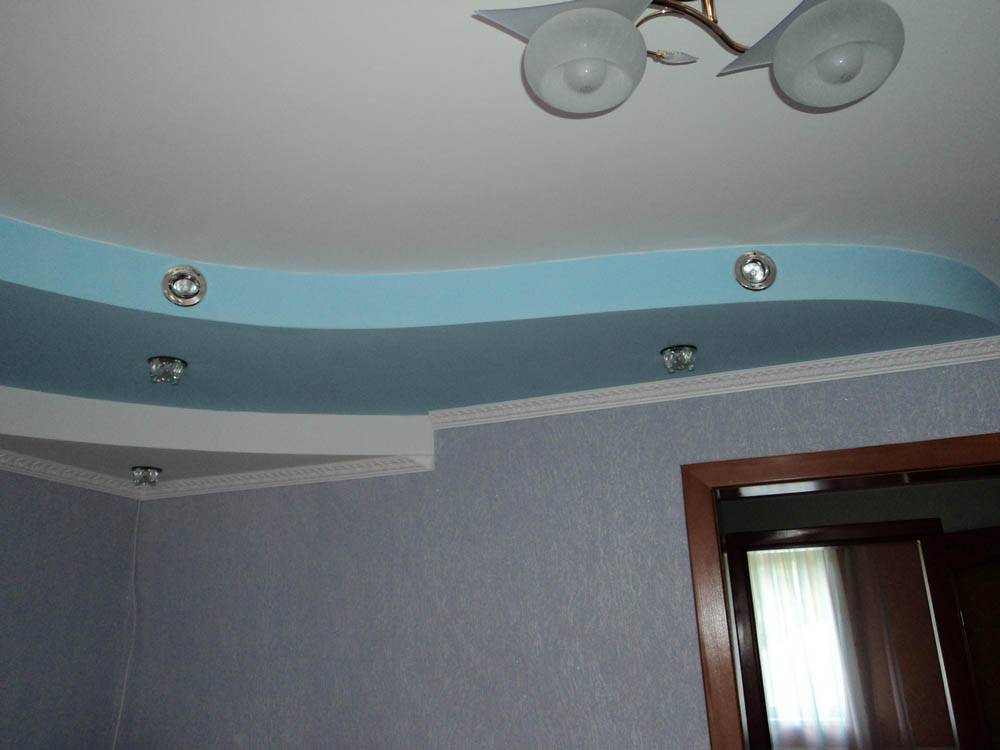

Схемы и эскизы двухуровневых потолков из гипсокартона

Знание того, что вы хотите видеть на потолке, по итогу существенно упростит вам расчет материала и работу.

Прежде чем сделать чертежи потолка, ознакомьтесь с тем, какие виды двухуровневых потолков из гипсокартона существуют.

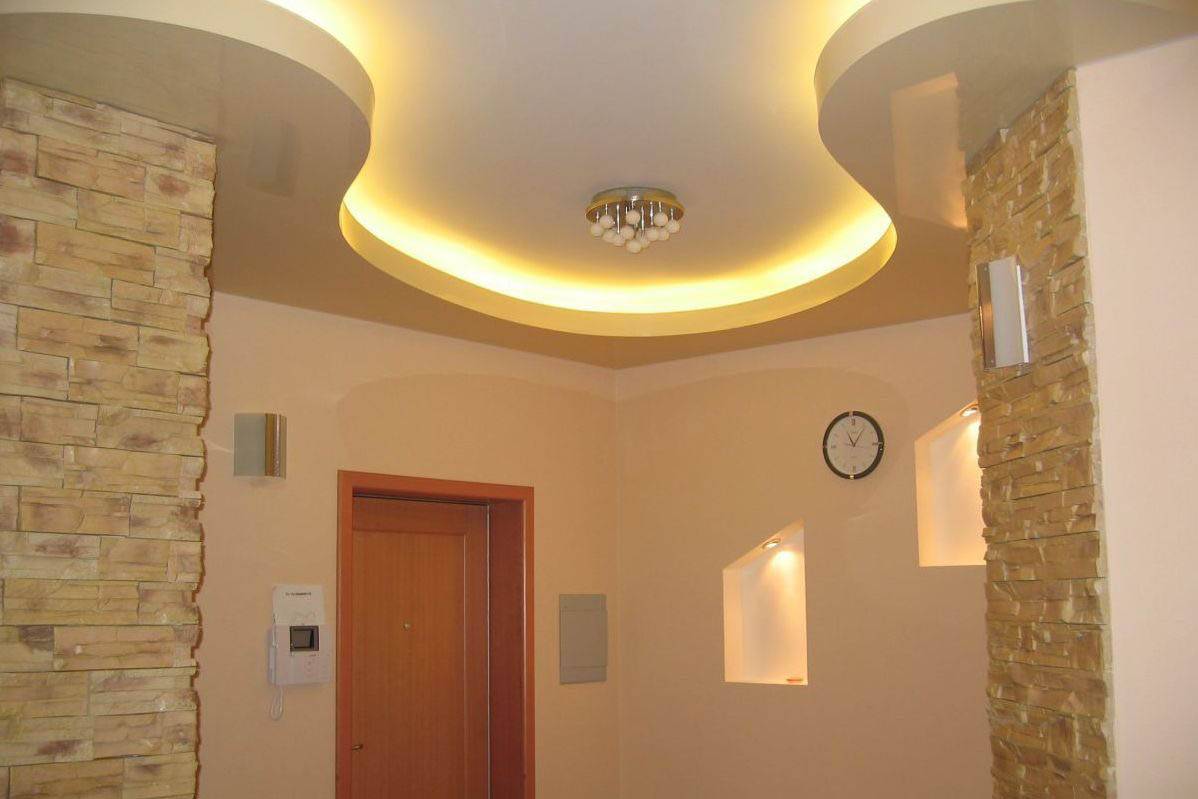

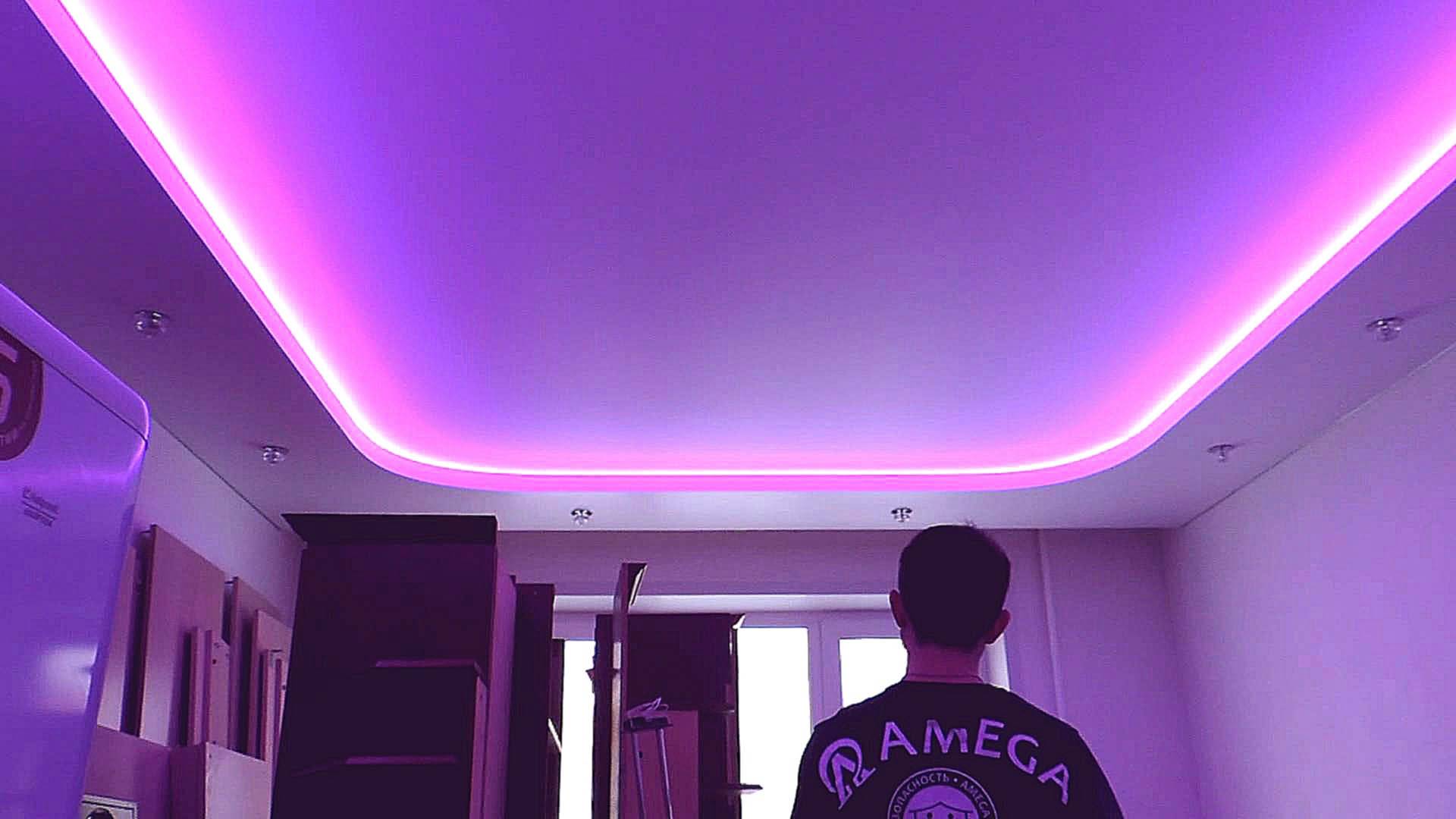

Потолок из гипсокартона с подсветкой – способы монтажа

Первый способ заключается в устройстве второго уровня без монтажа первого. Используется если у вас идеальная поверхность потолка. А светильник предполагается разместить в каркасе.

Схема устройства двухуровневого потолка из гипсокартона – первый способ

Подход тот же. Но светильники монтируются и сбоку каркаса.

Схема устройства двухуровневого потолка из гипсокартона – второй способ

Монтаж двух каркасов. Светильники монтируются во втором из них.

Схема устройства двухуровневого потолка из гипсокартона – третий способ

Подход к монтажу тот же. Но светильники располагаются и по периметру второго яруса.

Схема устройства двухуровневого потолка из гипсокартона – четвертый способ

Аналогичный подход. Но для боковых светильников вместо каркаса предусмотрено обустройство полипропиленового профиля, который приклеивается на каркас второго уровня с помощью шпатлевки.

Схема устройства двухуровневого потолка из гипсокартона – пятый способ

Используя один из представленных базовых видов монтажа, вы легко сможете создать такие эскизы двухуровневого потолка, которые понравятся всем членам семьи.

Схемы освещения для разных помещений

В подвесном потолке гостиной чаще всего в центре монтируется люстра, по периметру – небольшие точечные источники света, что позволяет в любой момент менять интенсивность освещения. Без люстры можно обойтись, если комната очень маленькая.

Внимание! Гостиная – место, для которого идеально подходит неоновая подсветка. При отделке кухни используются точечные источники света

Если помещение небольшое, они располагаются по центру или вдоль двух стен. При большой площади для полного освещения светильники располагаются так, чтобы пространство разделилось на зоны

При отделке кухни используются точечные источники света. Если помещение небольшое, они располагаются по центру или вдоль двух стен. При большой площади для полного освещения светильники располагаются так, чтобы пространство разделилось на зоны.

В спальнях создают мягкий, рассеянный, ненавязчивый свет при помощи точечных светодиодных светильников. Чаще всего они размещаются по периметру и оснащаются диммером. Другой вариант – люстра по центру со светодиодной подсветкой по периметру.

Для детской комнаты актуально зонирование, поэтому лучшим вариантом можно считать яркие точечные светильники над рабочей и игровой зоной и мягкую и рассеянную подсветку над спальным местом. Установка диммера позволяет создать полумрак.

Большинство прихожих в городских квартирах погружено в полутьму. Расширить пространство можно навесным глянцевым потолочным полотном, подсвеченным снизу. Светильники лучше подобрать поворотные, одной формы и цвета. Если повернуть свет на стены, прихожая будет выглядеть более просторной.

Для ванной подходят небольшие точечные светильники, расположенные на одинаковом расстоянии друг от друга.

В ванной лампы должны быть устойчивы к повышенной влажности.

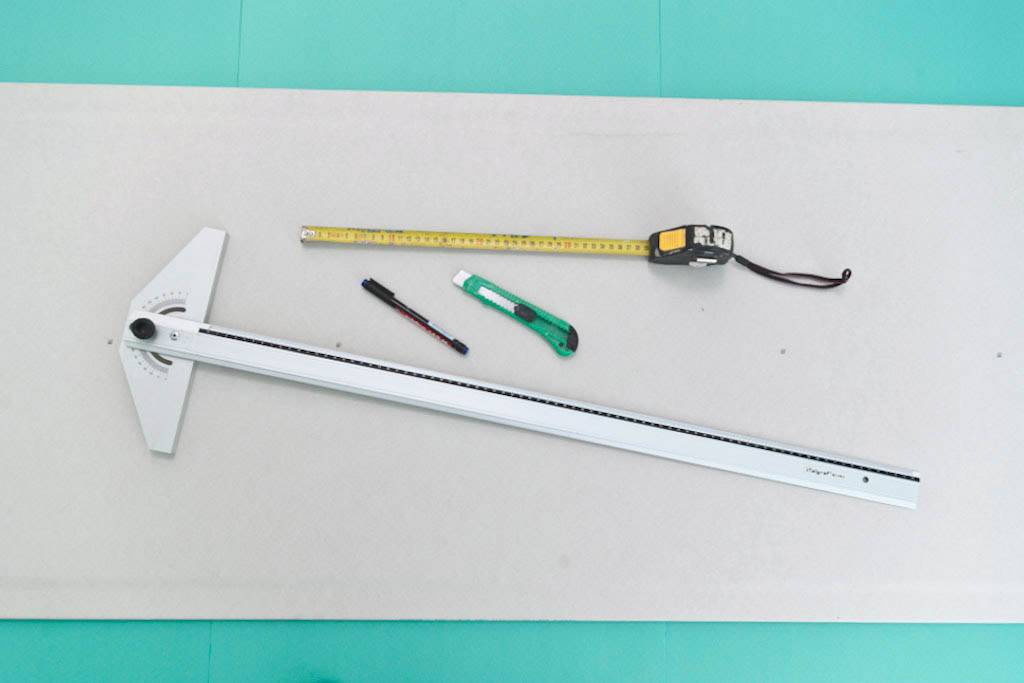

Материал и инструмент

Все инструменты для гипсокартона должны находиться в одном месте. Набор инструментов:Схема разметки и крепления профилей к потолку

  1. Потребуется метр или рулетка, а также карандаш.
  2. Должен быть длинный строительный уровень.
  3. Потребуется перфоратор.
  4. Набор отверток. Как плоские, так и фигурные отвертки разной длины.

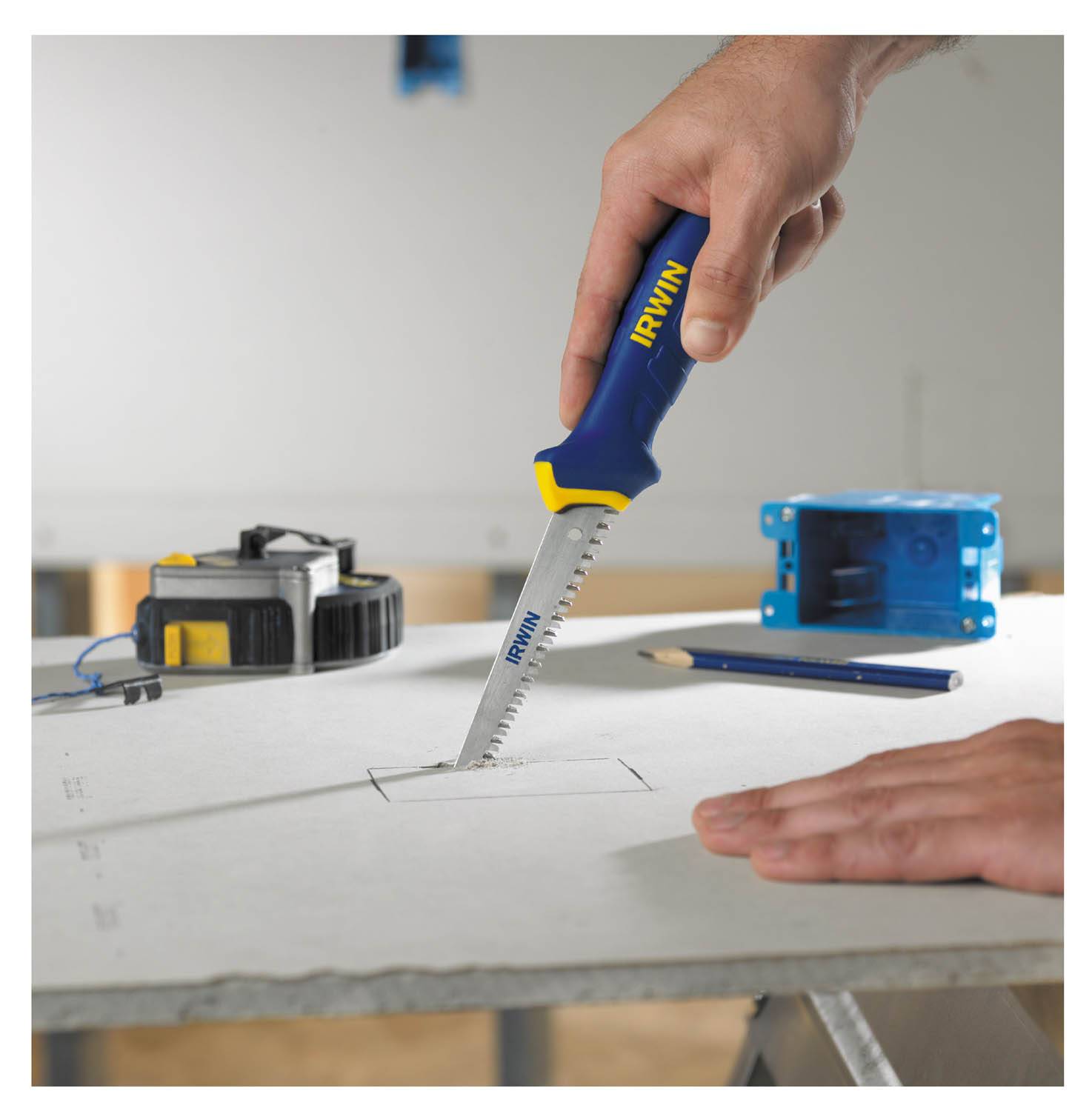

  5. Строительный нож с набором лезвий. Может подойти канцелярский, но он не такой надежный.
  6. Ножницы для резки металла.
  7. Рубанок для гипсокартона нужен для шлифовки краёв листа.
  8. Угол понадобится для монтирования деталей под углом 90 градусов.
  9. Нить для точности.
  10. Коронки для проделывания отверстий под светоприборы.
  11. Набор шпателей.
  12. Валики.

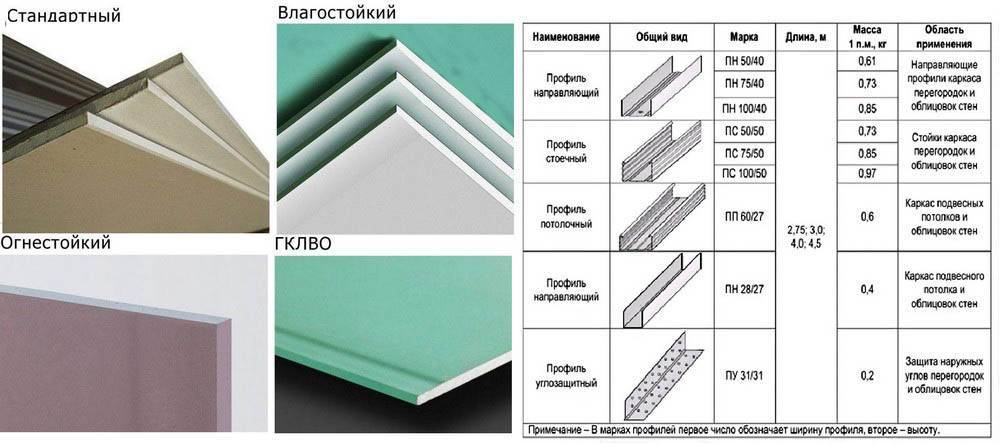

Необходимые материалы:

  • профили – направляющий (НП) и потолочный (ПП);
  • подвесы одинаковой длины;
  • крепежи – дюбеля и саморезы. Есть специальные саморезы для крепления профилей между собой, а также саморезы для крепления к стене и базовой основе. Если основа с элементами дерева (дранка), тогда саморезы по дереву;
  • металлические уголки. Для большей прочности;
  • провод, выключатели, гофра, предметы для света;
  • гипсокартон потолочный;
  • армированная сетка серпянка;
  • шпаклевка для гипсокартона «Финиш»;
  • краска или обои;
  • клей для гипсокартона или «жидкие гвозди».

Рекомендации по выполнению работ

Двухуровневый потолок с подсветкой – конструкция, требующая составления предварительного эскиза. Составленный проект облегчит задачу и поможет качественно выполнить монтаж. Справиться с работой помогут несколько полезных советов.

Монтаж двухуровневого потолка из гипсокартона начинается с измерений величины периметра и определения высоты каждого уровня. От формы и габаритов помещения напрямую зависит модель будущего потолка. Обязательно стоит учитывать уменьшение высоты помещения на 1дм. Точечная разметка выполняется с использованием лазерного или гидравлического уровней. Каждый ярус обозначается меткой и отбивается малярной нитью, выделяя рабочую поверхность.
После определения формы потолка рисуется контур. Его проекция переносится на рабочую зону. Ровность линий обеспечивается закреплением направляющих профилей с шириной 28 мм. и высотой 27 мм. Объем конструкции создается направляющими с шириной 60 мм. и высотой 40 мм.
Все несущие профили монтируются с промежутком в 40 см. и фиксируются прямо на потолочном перекрытии. Уменьшение шага до 30 см. повышает прочность конструкции и защищает ее от растрескивания. Для повышения выносливости к нагрузке к ним присоединяются металлические кронштейны на расстоянии 60 см. по отношению друг к другу.
Перед началом монтажа двухуровневого потолка из гипсокартона с подсветкой требуется определиться с местом положения светильников. От правильности проектирования будет зависеть внешний вид всего интерьера.
С выбором типа каркаса следует определиться заранее. Можно использовать деревянный брус. Такой материал долговечен, имеет доступные размеры и низкую стоимость. Альтернативой служит легкий, устойчивый и простой в сборке, металлический профиль. Ему достаточно просто придается требуемая форма.
Необходимо учитывать большой вес гипсокартоновых листов

Желательно запастись специальным домкратом.
При выборе стройматериалов берется во внимание влажность ремонтируемого помещения. При повышенных показателях и перепадах температур предпочтение отдается влагостойкому гипсокартону.
К недостаткам такого вида потолка относится уменьшение высоты жилой территории

Рекомендуется такие работы проводить в просторных помещениях с высокими потолками. В малогабаритных комнатах монтаж придется проводить, расширяя пространство за счет светлых тонов стен и напольного покрытия.

Проведение предварительной подготовки и соблюдение рекомендаций значительно облегчит сборку конструкции.

Поэтапная инструкция по монтажу двухуровневого потолока из гипсокартона своими руками.

Первый этап работ – разметка и монтаж направляющих.

Начинаем работу с нанесения разметки.

  • На стенах на расстоянии от потолка в 10 см с помощью уровня (желательно лазерного) проводят периметральную горизонталь,  опоясывающая всю комнату.
  • Над полученной линией закрепляют направляющий профиль (назовем его — НП), используя дюбеля диаметром 6 мм.
  • Далее возводят каркас из основного профиля (назовем его ОП). Профиль устанавливают с шагом в 60 см вдоль всего помещения. При этом края данного профиля внедряют в направляющий (НП) и закрепляют их там с помощью саморезов.
  • Для придания конструкции потолка большей прочности несущий профиль (НП), используя специальные подвесы, следует дополнительно закрепить к потолку. Сами подвесы монтируются (дюбелями) к потолку с шагом в 50 см.
  • Несущий профиль (ОП) подрезают до нужной длины, после чего монтируют на подвесы к направляющим.
  • Затем устраиваются закладные профили, предназначенные для закрепления коротких стыков гипсокартона. Из профиля НП вырезают отрезки по 10 см и привинчивают их саморезами к боковым частям профиля ОП. Отрезки несущего профиля (по 53,5 см) устанавливают перпендикулярно между рядом расположенными планками.

Далее наступает этап укладки гипсокартона.

Второй этап работ – возведение верхнего яруса.

К каркасу листы закрепляют в разбежку. Первый ряд следует начинать с целого листа с одной стороны каркаса, а следующий ряд — также с целого листа, однако с противоположной стороны. Закрепляют листы металлическими саморезами, длиной 25 мм. Когда первый ярус будет готов, можно начинать готовить второй.

Третий этап работ – монтаж нижнего яруса.

Для начала нужно обратить внимание на его конфигурацию. С установкой прямолинейных элементов каркаса проблем возникнуть не должно, а вот с криволинейными деталями повозиться, скорее всего, придется

Облегчить себе работу можно следующим образом.

На планках несущего профиля отметьте границы второго уровня потолка. Их можно очертить таким образом: в профиль, у противоположной стены (относительно изготовления второго уровня), ввинтите саморез, наматайте на него проволоку. Далее, отмерив подходящий радиус, согните эту проволоку. Теперь, используя полученный отрезок как циркуль, очертите маркером линии по каркасу. Далее проведите еще одну линию окружности, но уже с большим на 5 см радиусом. По этой второй линии и следует обрезать гипоскартон.

Когда весь контур второго уровня будет очерчен, дело останется за малым – прикрепить профили и установить листы гипсокартона. Данные работы проводят аналогично технологии монтажа верхнего яруса.

Четвертый этап работ – обшивка межуровневого пространства.

Самое сложное в установке двухуровневого потолка из  гипсокартона своими руками – это обшить межуровневое пространство с торцевой стороны. Связаны данные сложности с его фигурной поверхностью, которую очень сложно повторить плохо гнущимся гипсокартоном. Но есть один способ исправить данную ситуацию – просто смочите материал водой с помощью губки. Когда гипсокартон хорошенько пропитается, он станет гибким и податливым, читайте — как работать с гипсокартоном. А значит – его можно будет согнуть так, как вам того захочется. Только обязательно не просто придайте ему желаемую форму, а закрепите ее сразу к каркасу саморезами, ведь после высыхания материал вновь станет прочным и надежным.

Пятый этап работ – завершающий.

Двухуровневый потолок из гипсокартона почти готов. Осталось только заделать стыки, проделать отверстия под светильники, если таковые планируется там установить, прогрунтовать поверхность, нанести финишную отделку и наслаждаться полученным результатом.

Двухуровневый потолок из гипсокартона своими руками видео

Рекомендую прочитать:

Сколько стоит натяжной потолок – 1 кв. метр?

Побелка потолка мелом – бюджетный вариант отделки.

Краска для потолка: какую выбрать?

Как правильно клеить потолочный плинтус?

Что необходимо для работы?

Материалы

Гипсокартонный подвесной потолок со встроенными светильниками или светодиодной лентой, расположенной по периметру перекрытия – это достаточно универсальное решение. С одной стороны, при устройстве такой конструкции мы обеспечиваем идеальное выравнивание потолка вне зависимости от изначального состояния потолочной плиты или другой несущей поверхности. С другой – получаем возможность установить регулируемое освещение на большой площади, полностью (или почти полностью) избавляясь от затенённых участков.

Общая схема конструкции с указанием используемых материалов

Очевидным плюсом этой технологии является достаточно высокая скорость возведения потолка – в отличие от оштукатуривания, нам не придется ждать неделю или более для высыхания нанесенного раствора.

Для устройства подвесного потолка нам будут нужны:

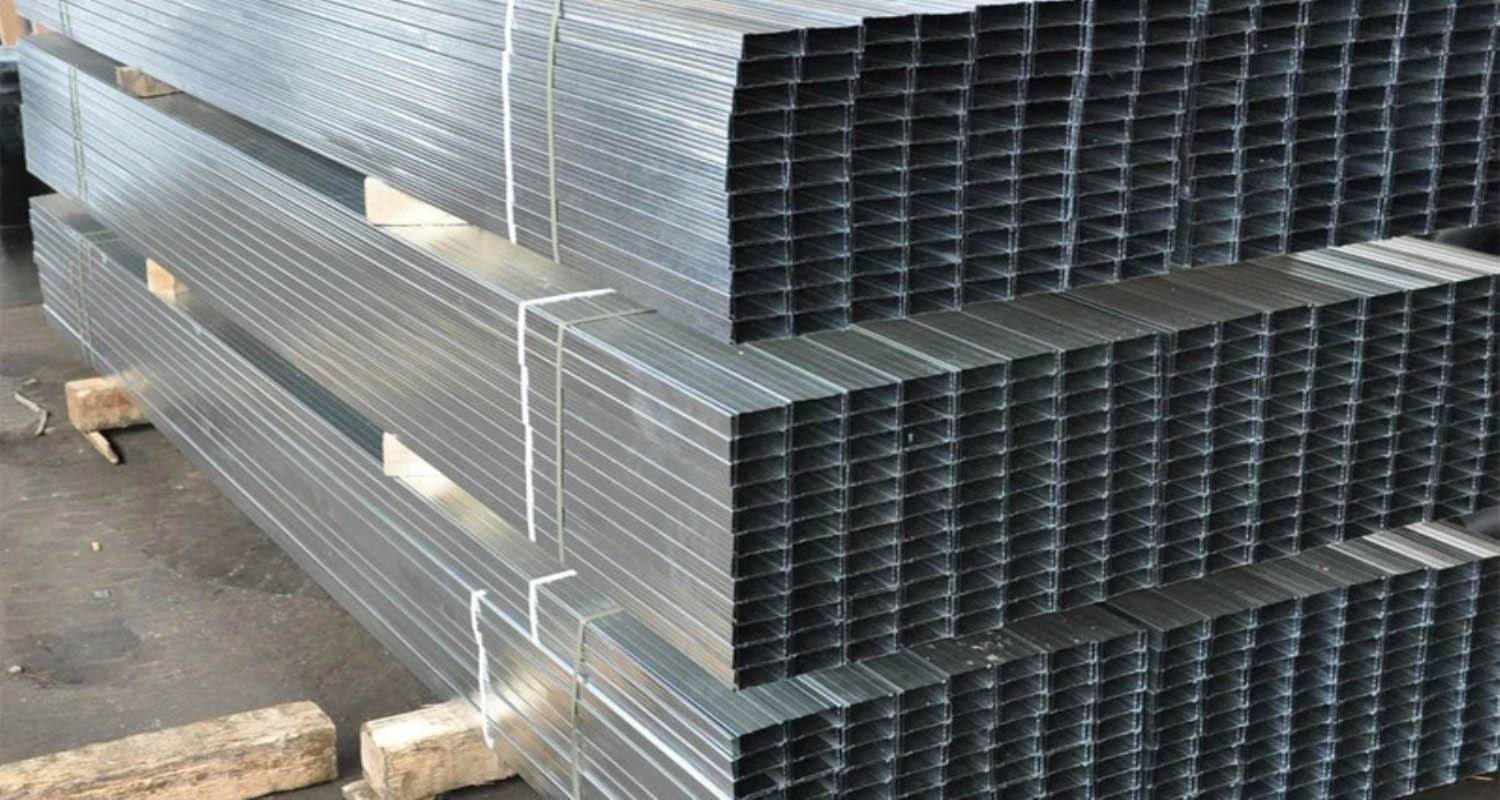

Профиль потолочный

  1. Профиль оцинкованный для каркаса (стартовый и потолочный).
  2. Подвесы металлические для формирования необходимого зазора между ГКЛ и несущей частью потолка.
  3. Гипсокартон (стандартный для большинства помещений, влагостойкий для кухни, ванной, туалета и балкона).
  4. Крепеж для профиля и гипсокартона (анкера, саморезы по металлу и ГКЛ).

Подвесы и соединители

  1. Шпаклевка для гипрока.
  2. Лента-серпянка.
  3. Перфорированные уголки для маскировки угловых стыков.
  4. Грунтовка.
  5. Материалы для финишной отделки (интерьерная краска, декоративная штукатурка, обои и т.д.).

Встроенный светильник для ГКЛ

Отдельно закупаем материалы для подсветки:

  1. Потолочные светильники для скрытого монтажа (под лампу накаливания, галогенную или светодиодную лампу).
  2. Провод соединительный ПВС 3×0,75 или ПВС 3×0,5.
  3. Кабель-каналы с хомутами для крепления.
  4. Светодиодная лента для подсветки.
  5. Трансформатор и диммер для светодиодов.
  6. Изоляционная лента.

Инструменты

Гипсокартонный потолок с подсветкой можно изготовить, используя не самые сложные инструменты. И все же набор приспособлений, без которых работа будет практически невозможной, получается весьма обширным.

Мой минимум включает:

Набор для работы с ГКЛ

  1. Перфоратор с бурами по бетону/кирпичу.
  2. Сверло-коронка для проделывания отверстий под светильники.
  3. Шуруповерт с магнитными битками и насадкой для гипсокартона.
  4. Ножницы по металлу для резки профиля.
  5. Пила для раскроя ГКЛ.
  6. Острый нож для работы с гипсокартоном.
  7. Рубанок для обработки кромок гипсокартонных листов.
  8. Шпатели для выравнивания обшивки.
  9. Шлифовальные терки.
  10. Кисти для грунтовки и финишной окраски.
  11. Инструменты для работы с электрикой – обычные и индикаторные отвёртки, плоскогубцы, острый нож и т.д.

К дополнительным приспособлениям, сильно облегчающим работу, я бы отнес стеллаж или малярные козлы: без них обшивать потолок будет очень сложно.

Подсчет количества необходимых расходных материалов

  • листы гклширину помещения делим на длину листа, добавляем к полученному числу 5% – необходимый запас – и округляем до целого числа, добавляем то количество, которое необходимо для использования второго уровня;
  • направляющие профили – опять в расчет берем ширину помещения, а также длину профиля, после деления первого числа на второе и последующего округления получаем целое число необходимых нам элементов.

Для того, чтобы точно определить количество тех или иных расходников для монтажа двухуровневого потолка, в частности, саморезов, помните, что на каждый закрепленный “краб” требуется не менее 8 саморезов, а каждый узел потолочного подвеса нуждается в 6 саморезах. Также помните и о шаге, который соблюдается при монтаже обрешетки для двухуровневого потолка. Он составляет минимум 50 сантиметров.

Необходимые инструменты и материалы

Покупкой одного лишь гипсокартона ограничиться не получится, если вы хотите своими руками сделать двухуровневый потолок из гипсокартона правильно. Ведь для закрепления приобретенных листов понадобится сперва соорудить каркас, да и финишную обработку никто не отменял. Посмотрим на те инструменты, которые можно смело обзывать “маст хэвом” для работ по монтажу двухуровневого потолка:

  • ножницы по металлу;
  • шуруповерт с буром;
  • нож;
  • ножовка;
  • угольник;
  • рулетка;
  • лазерный уровень;
  • шпатели;
  • защитные перчатки;
  • защитные очки;
  • карандаш;
  • пассатижи;
  • малярная нить;
  • монтажная лента-серпянка;
  • стремянка.

В видео ниже опытный мастер очень убедительно рассказывает о том, почему каждый из упомянутых нами инструментов, так же необходим в работе по монтажу двухуровневого потолка, как и топливо для полноценного функционирования вашего автомобиля.

И, конечно же, расходные материалы, без которых ваши инструменты так и не смогут доказать свою полезность:

  • профиль направляющий UD;
  • профиль потолочный CD;
  • соединители краб;
  • потолочные подвесы прямые или пружинные (при расстоянии от бетонной основы более чем на 120 мм);
  • удлинители для профиля (где ширина помещения больше обычной длины профиля);
  • дюбели;
  • саморезы 25-35 мм;
  • грунтовка;
  • шпаклевка;
  • малярная сетка.

Очень интересное видео, которое поможет правильно подобрать отдельные расходники для монтажа двухуровневого потолка из списка выше.

Обратите внимание на размеры профилей и их назначение – на изображении ниже

Этапы установки каркаса двухуровневого потолка

Стены и потолок размечают согласно плана. Провода электрической проводки необходимо поместить в гофротрубу и рекомендуется как-то закрепить по углам между потолком и стенами.

На обратную сторону профилей ПН28*27 приклеивается лента для уплотнения, а далее они прикрепляются по ранее размеченным линиям с помощью дюбель-гвоздей, расстояние меду крепежом 30-40см, к потолку каркас крепится анкер-клинами с шагом 25см, по углам профили вставляют друг в друга и соединяют саморезами.

Таким образом, эти профили обозначают будущие габариты короба. От нижнего края направляющего профиля замеряется расстояние до потолка. Специальными ножницами нарезаются кусочки из профиля ПП60*27, по длине эти кусочки должны быть на 10мм короче, измеренного расстояния. По краям кусочков вырезают боковые полки на 2,5см от краев профиля, из спинки делается язычек. Получились готовые подвесы.

С помощью саморезов самодельные подвесы крепятся к потолочному профилю (шаг 40-60см), обязательно нахождение таких подвесов по краям профилей, на сгибах, стыках листов гипсокартона.

Направляющий профиль ПН28*27 крепиться к «язычкам» саморезами. Крепление осуществляется через спинку, острые кромки направлены к стене. В процессе установки постоянно необходимо проверять горизонтальность плоскости с помощью уровня. По краям устанавливаемый и настенный профили скрепляются саморезами.

Места для будущих софитов отмечаются на потолке согласно проекту. Прокладывается электропроводка к точкам будущей установки. Поскольку включение светильников должно быть одновременным, то провода можно подводить к ним в прямой последовательности от одного к другому, весь жгут проводов, стянутый кабельными пластиковыми хомутами, укладывается в гофротрубу (от 16мм) и крепится к потолку. Каждый провод оставляют с запасом по 15-20см, чтобы они свисали намного ниже всей конструкции.

Замеряется расстояние от, смонтированного профиля до стены. Заготавливаются отрезки профиля ПП60*27, длиной на 10мм меньше, измеренного расстояния. Куски профиля устанавливаются в профили ПН28*27, таким образом, получаются направляющие нижней плоскости короба. С помощью угольника, выставляются перпендикулярно стене, горизонтальные отрезки профиля и закрепляются с помощью саморезов.

Угольником так же проверяется вертикальность фронтальной части короба

Необходимо обращать внимание, чтобы вертикальные и горизонтальные осевые линии профилей не совпадали, чтобы в дальнейшем избежать стыков гипсокартона вертикальной и горизонтальной плоскостей на одной линии

Нарезанные полоски гипсокартона крепятся саморезами к фронтальной плоскости короба. Для помещений с повышенной влажностью (кухня, ванная) необходимо применять влагостойкий гипсокартон. Расстояние между саморезами крепления 10-15см, стыки должны попадать на середину профиля.

Осматриваются и проверяются все инженерные линии. Устанавливаются воздуховоды кухонный вытяжки, в таком случае, оптимально применить воздуховод прямоугольного сечения 120х60мм.

Заранее, на полу отрезаются листы гипсокартона, необходимые для обшивки нижней части потолка, шаг саморезов (25мм) 10-15см.

Места установки светильников заранее отмечаются на горизонтальной плоскости, допускается сделать небольшие отверстия. Места стыковки листов шпаклюются с применением сетки-серпянки, далее шпаклюется в два заходя вся поверхность короба. После высыхания конструкция шлифуется. Наклеиваются галтели.

Нижнюю часть короба и галтели окрашивают в белый цвет, а боковую в цвет стен. Специальным сверлом (коронкой) вырезают отверстия под софиты. Устанавливают их.

Короб закончен.

Цены на гипсокартонные листы

Видео: Как сделать двухуровневый потолок из гипсокартона:

Конструкция короба для подсветки

Подсветка конструкции из гипсокартона может быть открытая или закрытая. Открытая – это точечные светильники, встроенные в отверстия листа. Они частично или полностью видны, свет падает сверху вниз.

С коробом по периметры устраивается скрытая подсветка. Светильники размещаются в нише между покрытиями, свет падает на обшивку и отражается.

Если выбирается двухуровневая система с подсветкой по периметру, в коробе нижнего уровня устраивается полочка для размещения осветительных приборов. Она может быть открытая или закрытая. Если светильники легкие, полочка может ни на что не опираться.

Установка подсветки

Светодиодная подсветка на потолке из гипсокартона. Для установления светодиодов в нишу, надо придерживаться некоторых правил:

  1. Перед монтированием ленты, её требуется проверить на работоспособность.
  2. Лента режется только в помеченных местах. В ином случае лента повреждается.
  3. Для соединения нескольких частей можно использовать паяльник.
  4. Блок с двумя концами: 1 подсоединяется к проводу, подающему ток, 2 подсоединяется к ленте.
  5. В ленте красный провод это «+». Требуется соблюдать полярность. Нельзя ленту укладывать на металлическую поверхность без изоляции.

Как сделать подвесной потолок, и какие дизайнерские решения, сейчас наиболее модные можно посмотреть на видео.

Оптоволокно

Двухуровневые потолки из гипсокартона с подсветкой можно произвести с помощью оптоволокна. Очень востребованным дизайном пользуется звездное небо в детской. Монтаж проводится таким образом:

  1. Оптоволокно состоит из нитей. Разметку наносить надо вместе с общей разметкой.
  2. При обшивке гипсокартона требуется позаботиться о выводе проводки для оптоволокна и для выключателя.
  3. В гипсокартоне требуется сделать отверстия 2 мм. Они должны быть хаотично разбросаны. Около 80 отверстий на 1 метр квадратный.
  4. В каждое отверстие вклеивается до 3 волокна.
  5. Из концов нитей формируется узел.

Неон

Инструкция монтирования такова:

  1. Для неоновой подсветки требуется в коробе наличие бортика.
  2. Надо установить трансформатор.
  3. Неоновые приборы устанавливаются в коробе и подключаются.

Неоновая подсветка используется только как дополнительное освещение. В комнате потребуются еще и основные приборы освещения. Пошаговые рекомендации монтажа подсветки показаны на фото.

Расчеты и составление чертежа многоуровневой потолочной конструкции

Для того, что бы соорудить своими руками красивый и оригинальный многоуровневый потолок из гипсокартона, к тому же с подсветкой, потребуется больше времени и соответствующей подготовки. Начинать в данной ситуации лучше всего с расчетов и с составления чертежа. Имея под рукой эскиз с размерами каждой площади, с указанием необходимого количества профилей, подвесов и деталей крепежа, работать всегда легче.

Уровнять потолок по горизонтали с помощью гипсокартона, задача не сложная. Другое дело соорудить правильно последующие уровни и грамотно расположить светильники. Подсветка в данном случае является ключевым элементом всей подвесной конструкции, поэтому лучше всего будет, когда вы на руках имеет и чертеж, и схему подсветки. Благодаря чертежу станет легче монтировать в дальнейшем сложные радиусы, правильно укладывать в верхней части помещения кривые элементы и объемные фигуры. Предложенная схема наглядно показывает, как должен выглядеть подвесной многоуровневый потолок, оборудованный скрытой светодиодной подсветкой.

Благодаря чертежу вы получаете полную картину о том, как будет с помощью подвесной системы осуществлено зонирование внутреннего пространства. На эскизе всегда можно предварительно просчитать насколько будет опущен потолок, и в каком месте помещения следует делать ступени или уступы. К тому же предварительный расчет позволит вам сэкономить средства при покупке расходных материалов и комплектующих. Обрезки профилей и лишний гипсокартон могут больше не пригодиться, поэтому лучше в работе опираться на точное количество деталей и материала.

На чертеже следует указать оптимальную высоту всех вертикальных элементов подвесной конструкции. Соответствует она ширине направляющих и продольных профилей – 50-60мм. Максимальная высота многоуровневого потолка может достигать 20см, не более. На предлагаемом чертеже указаны примерные размеры для двухуровневого гипсокартонного потолка средней сложности.

Создавая чертеж, можно сделать вывод – соорудить подвесной потолок в два, в три уровня не так уж и сложно. Единственное условие, на все работы уйдет больше времени.

Установка каркаса первого уровня

В производстве первого уровня есть методы, по которым монтируется обрешетка. Первый вариант более простой — поперечный:

  1. Крепление НП к стене, по намеченной разметке. Крепежи устанавливаются через каждых 50 см.
  2. По намеченным крестикам крепятся подвесы. Расстояние между ними 50 см.
  3. На них крепится ПП маленькими саморезами. Потолочный профиль соединяется с направляющим на стене.
  4. Для ровности поверхности натягивается капроновая нить, провисшие ПП регулируются подвесами. Их концы подгибаются, и подтягивается ПП.
  5. Нить должна быть натянута по НП на стене. Если выглядывают кончики подвесов, их требуется разогнуть в разные стороны.

После того как первый ярус создан, начинается прокладывание проводов. Их надо поместить в гофру для изоляции. Провода не должны контактировать с металлом, во избежание замыкания и возгорания. В каждой точке предполагаемого электроприбора провод выставляется на 15 см. Проводку выводят к точке выключателя один конец, и к электрокоробке – другой конец.

Вторым вариантом является установка ячеечного каркаса

Ячеистый каркас представляет собой своеобразную сетку, которая устанавливается следующим образом:

  1. По стене через всю комнату на расстоянии 10 см от верха, крепится НП. Крепежи фиксируются с применением дюбелей через каждых 40 см. Низ НП должен совпадать с отчерченной чертой.
  2. От стены, на расстоянии 30 см, по намеченным границам, крепятся подвесы. Они должны располагаться через каждых 60 см должно получиться так: перемычка-подвес-перемычка.
  3. ПП фиксируется саморезами к подвесам. Для ровности плоскости, натягивается шелковая нить. Края подвесов разгибаются в разные стороны. Если металлическая деталь короткая, её наращивают соединителем.
  4. Перемычки фиксируются перпендикулярно ПП, для этого используются крабы. Располагаются они на границе стыка гипса (каждые 3 метра), поэтому перемычки будут каждые 60 см. Крепеж происходит ступенчато.

Таким способом образуются ячейки. Если ПП провисает, он подтягивается подвесами. Перемычки изготавливаются из ПП, методом обрезания. Одна перемычка 60 см. Крабы прикрепляются к остальным частям маленькими саморезами. В некоторых случаях перед креплением профилей, на «спинку» клеится уплотнитель.

Заключение

Безусловно, сделать двухуровневый потолок из гипсокартона своими руками представляется некоторым вызовом каждому мужчине. В сравнении с обычным одноуровневыми потолками двухуровневая конструкция требует гораздо больших временных затрат и определенного терпения, ведь работать приходится не только с простыми линейными коробами, но также с интересными дугообразными построениями (читать инструкцию по монтажу одноуровневых потолков из гипсокартона в статье:”Как сделать потолок из гипсокартона своими руками”). Однако компенсацией за все усилия будет восхищение домочадцев оригинальным двухуровневым потолком, а также собственное удовлетворение проделанной работой. И, разумеется, сэкономленные средства на отказе от услуг специалистов. Которые можно вложить в любопытную систему зональной подсветки и сделать ваш интерьер еще краше и интереснее!

Фото: vk.com

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
