Коптильня своими руками

Вариант №3. Коптильня из ведра

Алгоритм действий в данном случае должен выглядеть следующим образом.

Шаг первый. Берется ведро, на его дно засыпается одно- или двухсантиметровый слой древесных опилок. Внизу. Приблизительно в десяти сантиметрах от днища ведра, ставится решетка, на которую укладываются продукты, предварительно подготовленные к процедуре копчения.

Шаг второй. Далее ведро следует закрыть крышкой и поставить на костер. Разводится огонь, а до тех пор, пока не закончится копчение, крышку открывать не нужно.

Шаг третий. Когда из-под крышки начнет просачиваться пар или дым – это значит, что процедура копчения успешно началась

Также важно, чтобы сама конструкция при этом не перегревалась. Поначалу, когда подготовленный продукт лишь просушивается (на этом уходит примерно ? всего времени, которое занимает процесс), температура внутри корпуса должна составлять около 80-90С, а в течение всего оставшегося времени, то есть непосредственно при копчении – 120С

Шаг четвертый. Чтобы определить текущую температуру в коптильне, необходимо выполнить всего лишь одно простое действие – покапать на крышку воду. И если та не будет кипеть, а только испаряться безо всякого шипения, значит, с температурой все в порядке. Мясо или рыба будет коптиться грамотно, а в конечном счете не сварится.

Шаг пятый. Для регулировки температуры необходимо отгребать угли или же подкладывать в коптильню топливо. Как правило, процедура копчения занимает от 30-ти до 45-ти минут. Поначалу коптильню придется пару раз снять с костра и, быстро сняв крышку, попробовать пищу. Когда же вы достаточно освоите процесс, необходимости в данной манипуляции уже не будет.

Шаг шестой. Когда копчение закончится, ведро следует снять с костра и, как только оно остынет, извлечь продукт и немного его просушить. Стоит заметить, что, к примеру, в походе поддон для скапливания жара не потребуется.

Домашняя коптильня своими руками

Желающим насладиться наивкуснейшей и ароматнейшей копченой рыбкой или мяском стоит задуматься о сооружении коптильного устройства своими руками.

Процесс этот довольно интересный и не очень сложный. После результатов своих трудов можно будет наслаждаться копчеными изделиями, а не покупать их в магазине.

Особенности и преимущества

Как много времени и сил уйдет на процесс изготовления коптильни будет зависеть от того какой материал и тип вы выберете. Есть такие, которые потребует значительного времени. Есть и те, на сооружение, которых уйдет всего лишь пара минут.

Однозначно хочется отметить, что коптильня, сделанная своими руками, обойдется дешевле недели покупная. Ведь на ее изготовление можно выбрать любой подходящий подручный материал, вещи, которые больше не будут использоваться в хозяйстве.

Соорудить добротную коптильню можно любого размера и объема, а также личных предпочтений довольно быстро и качественно непосредственно на дачном участке.

Виды и назначение

Всего выделяют два вида коптильных устройств. Первый – для горячего копчения, второй соответственно для холодного.

Главное отличие между ними это технология их изготовления, а также температура, которая держится во время приготовления пищи. От выбора способа копчения зависит вкус приготовленной еды.

Оба вида коптильных устройств используют как для копчения колбасных изделий, так и дичи, рыб, сальных и мясных изделий.

В чем же заключается особенность каждой коптильни. Устройство для холодного копчения имеет дымоход из длинной вытянутой трубы. Он дает возможность прогореть всем дымовым газам. Они обладают топкой и камерой для копчения.

Вредные вещества, выделяемые во время копчения, остаются на стенках дымохода, а продукт, находящийся в камере, пропитается легким дымком. Чтобы приготовить деликатес, таким образом, потребуется три – семь дней. А само копченое изделие сможет храниться потом от 3 до 12 недель.

В устройстве для горячего копчения действие происходит побыстрее от 15 минут до пары часов. На это будет в первую очередь влиять размер изделия, которое необходимо закоптить.

В ходе копчения используется щепа, а не дровишки. Именно поэтому топка находится непосредственно под коптильным резервуаром. Продукт равномерно прогревается благодаря герметичной камере.

Как сделать коптилку горячего копчения с гидрозатвором?

Такая коптильня изготавливается с нуля, поэтому ее размер может быть любым, но наиболее часто такие модели компактны, что позволяет их использовать даже в городской квартире

Для нее потребуется листовая сталь любого вида, но лучше всего получается коптильня из нержавейки с гидрозатвором, при этом важно правильно выбрать толщину материала

Слишком тонкие листы существенно сократят срок эксплуатации, а слишком толстые не обеспечат нужных условий для копчения продуктов. Кроме сварки самого корпуса внутри емкости должны устанавливаться крепления для решеток, которые должны располагаться так, чтобы между уложенными на них продуктами и крышкой оставалось небольшое расстояние.

Далее изготавливается гидрозатвор, представляющий собой специальную выемку в виде канавки, расположенной в верхней части и проходящей по всему ее периметру. Крышка отличается особыми конструктивными элементами в виде приваренных бортиков, направленных вниз таким образом, чтобы при установке они входили в гидрозатвор. Дополнительно крышка снабжается небольшим дымоходом, изготовить который можно из куска металлической трубки.

В такой конструкции особенностями обладает и днище – оно съемное и, также как и крышка, снабжено приваренными бортиками, но направленными вверх обязательно с приваренными ножками.

Такая коптильня для квартиры может оказаться лучшим выбором, так как процесс копчения происходит без образования большого количества дыма, который к тому же удаляется практически очищенным.

Нередко к боковым частям привариваются ручки, что значительно расширяет географию ее применения: кроме квартиры, ее можно легко перевезти летом на дачу или взять с собой на рыбалку. Источником тепла для разогрева щепы может быть как газовая или электроплита, так и разожженный на природе небольшой костер.

Советы

Дополнительные рекомендации:

  1. Для разжигания коптилки годятся стружки веток, оставшихся от обрезки деревьев или старых дров. Приятный запах исходит от дыма от грушевых, вишневых и яблоневых деревьев.
  2. Крупные поленья нужны только для того, чтобы получить угли. Положите дрова в печку, и разведите огонь. После установите поддон со стружками.
  3. Чтобы получился густой дым, закройте задвижку на трубе, когда появятся угли. В это время начнут тлеть стружки и появляться дым.
  4. Для хорошего копчения соблюдайте простые правила. Крупные куски коптятся дольше, небольшие – меньше. Главное, чтобы дым постоянно шел, пока готовится птица или рыба. Досыпайте щепки в поддон, и температура будет оставаться примерно на одинаковом уровне.
  5. Соблюдайте меру. Долгое окуривание испортит вкусовые свойства копченых блюд. Время от времени проверяйте, готовы ли продукты.
  6. Чтобы ускорить копчение, проварите сало в подсоленной воде.

Копчености разнообразят ваше ежедневное и праздничное меню. Приготовьте деликатесы сами и удивите своих гостей вкусными блюдами. Ваши друзья оценят пикантный аромат и приятный вкус домашнего бекона или речной рыбы.

Создайте в своем саду уютную обстановку. Коптилка долго вам прослужит, будет правильно работать, если вы будете регулярно ее чистить и мыть. Мастера советуют делать такие камеры из долговечных материалов.

Коптильня из бочки

Коптильня обеих систем копчения сооружается из металлической или деревянной бочки. Для горячего копчения топку располагают точно под бочкой, при ином варианте бочку устанавливаем в яму, подводя к ней дымоход (длинной не менее 2 метра) от топки.

Самый простой способ изготовить коптильню из бочки своими руками — найти в хозяйстве в электрический нагреватель, металлическую бочку и действовать по руководству:

  • вырезать в днище бочки отверстие;
  • смонтировать нагреватель под дном бочки, протянув шнур наружу;
  • бак с опилками прикрыть крышкой, поместив на печку;
  • разместить припасы в бочке на решетке или подвесив;
  • колпаком накрыть бочку.

Устройство коптильни

Конструкция коптильни представляет собой комплекс, состоящий из трех основных элементов:

  • камера для сжигания топлива или дымогенератор;
  • коптильный шкаф;
  • дымовой канал, соединяющий эти узлы.

Конструкция коптильного шкафа практически одинакова в любом варианте. Это любая емкость (закрытый ящик или металлическая бочка), в которой развешивают соленые или маринованные продукты. Размеры шкафа подбирают соответственно объемам обрабатываемых продуктов. Обычно стараются сократить количество процедур, чтобы сэкономить время, поэтому коптильные шкафы делаются довольно большими.

Мнение эксперта
Левин Дмитрий Константинович

Есть знатоки, которые утверждают, что материал коптильного шкафа влияет на вкусовые качества и аромат продуктов не меньше, чем качество и состав тлеющей щепы. Они рекомендуют обшивать емкость изнутри тонкими досками лиственных пород дерева. Максимальный эффект можно достичь, если использовать фруктовые породы.

Дымогенератор.

Для образования дыма используют жаровню, костер или дымогенератор. Последняя конструкция самая сложная, но позволяет организовать равномерную и весьма длительную подачу дыма — щепа в дымогенераторе способна тлеть по 9 часов и более.

Выбор подходящего варианта — прерогатива пользователя. Добиться хороших результатов можно при использовании любого способа, нужен только опыт копчения продуктов.

Дымоход, или дымовой канал — самый простой элемент. Как уже говорилось, это может быть траншея или труба определенной длины, подобранной опытным путем.

При необходимости ее увеличивают, добавляя отрезки трубы или увеличивая протяженность земляного рва. Более компактные коптильни, собранные на базе дымогенераторов, имеют короткую (около 1 м) соединительную трубу.

В продаже есть готовые комплекты, которые собраны из дымогенераторов и систем контроля. Некоторые комплектуются коптильной камерой, но большинство из них представляют собой только сам генератор, без дополнительных элементов. Предлагаются разные конструкции, но они довольно дорогие. Поэтому, большинство пользователей предпочитает самостоятельную сборку коптилен.

Подготовка продуктов к копчению

Поскольку холодное копчение производится при низкой температуре дыма (20…30 градусов Цельсия), тепловой обработки продукта не происходит. Поэтому для предотвращения развития вредоносных микроорганизмов рекомендуют:

  • разделывать продукты или фасовать их максимально близкими по размерам и весу порциями;
  • использовать сырье с высоким содержанием жира – лососевые породы рыбы, сало, грудинку, жирную свинину и птицу, колбасы с салом;
  • предварительно выдерживать разделанные продукты в соли и/или варить (тушить, жарить);
  • после начальной обработки подсушивать мякоть в сушильной камере или на открытом воздухе (в качестве сушильной камеры может использоваться коптильная без подачи дыма, но с постоянной принудительной вентиляцией).

Ниже представлена стандартная схема для промышленного копчения рыбы.

Для домашних условий можно не придерживаться технологического процесса так строго, соблюсти только основные условия:

  • подготовленный продукт натирается или пересыпается солью из расчета 15…40 г на килограмм сырья (количество зависит от технологии копчения, типа продукта и требуемого срока хранения) и выдерживается в собственном соку не менее 5 суток. Для замороженного сырья срок просолки увеличивается на 20…100%. Возможна добавка селитры (25 г/1 кг соли);
  • в рецептах с высоким содержанием соли требуется вымачивание 1…4 суток, для малосоленых вариантов достаточно промывки;
  • просушка (вяление) в хорошо проветриваемом помещении с температурой 18…20 градусов Цельсия до полного прекращения стока сока.

При копчении важно учитывать породу древесины, из которой изготавливается щепа

Важно: вне зависимости от породы древесины, дым должен быть светлым. Чем темнее дым, тем больше вероятность получить «черные» копчености.

Особенности подготовки разных продуктов

  • Сало для копчения выбирают нежное, с тонкой шкуркой или без шкурки. С соленого предварительно соскребают соль, промывают в чуть теплой воде.
  • Птицу, кролика коптят с разрезанием тушки вдоль позвоночника. Предварительный засол проводят в маринаде с добавлением пряностей согласно рецепту.
  • Некрупную дичь (водоплавающую, боровую) можно коптить только при условии сохранении целостности кожи и правильного ощипывания (свежевания). Довести продукт «до готовности» помогает выдержка в прохладном сухом помещении после копчения 8…12 суток. В этом случае дичь хранится до полугода.
  • Крупные куски сала, мяса, рыбы, колбасы желательно перед копчением увязывать шпагатом, рыбу коптят с распорками в брюхе.

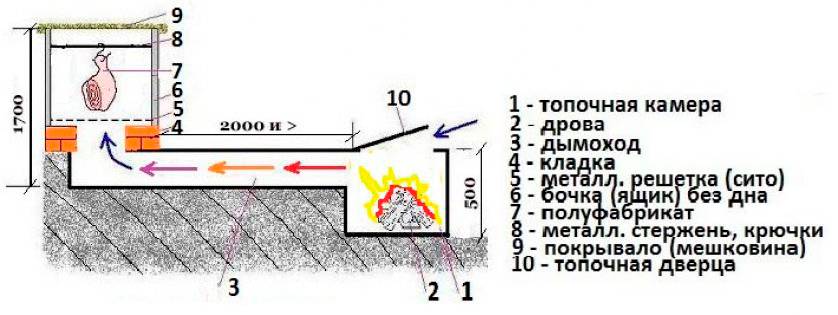

Устройство коптильни холодного копчения из бочки

Для строительства коптильни из бочки понадобятся:

  • бочка без дна;
  • крышка для бочки;
  • кирпичи;
  • лопата;
  • металлическая сетка с ячеей не более 20х20 мм;
  • металлическое полотно размером 1х1 м;
  • доски или листы шифера.

Выбор места для установки

Коптильню желательно устанавливать вдали от жилых строений. Это связано с длительностью процесса копчения.

В среднем, для приготовления продуктов способом холодного копчения требуется 3–7 дней. Все это время в камеру должен поступать дым. Если дымоход и дымовой шкаф будут расположены рядом с домом, вещи и отделочные материалы впитают запах.

Схема идеального расположения коптильни

Место для коптильни должно соответствовать и другим требованиям:

  • быть достаточно просторным для того, чтобы разместить запас дров и присесть рядом с очагом;
  • расположенным вдали от зеленой зоны и легковоспламеняющихся материалов.

Этапы строительства

Шаг 1. Проектирование. На листке бумаги рисуют схему будущей коптильни. Конструкция должна выглядеть следующим образом:

  • топка размером 70х70 см;
  • дымоход длиной 3 м, шириной 40 см и глубиной 30–40 см;
  • квадратная конструкция из двух рядов кирпичей, на которую будет установлена бочка.

Шаг 2. Разметка. С помощью рулетки, колышков и веревки, отмечают на грунте все расстояния, указанные на схеме.

Шаг 3. Выемка грунта. Штыковой лопатой в местах расположения дымохода и топки снимают верхний растительный слой земли, строго придерживаясь выполненной разметки участка. Совковой лопатой осуществляют выемку грунта на глубину 30–40 см. Выравнивают стенки и дно траншеи, уплотняют их. Если планируют выстроить долговечную коптильню, выкладывают дымоход и топку кирпичами или камнями.

Шаг 4. Устройство очага. Над топкой необходимо установить заслонку, с помощью которой будут осуществлять регулирование интенсивности горения топлива и тления углей. Для этой цели подойдет любое ровное металлическое полотно. Оно должно плотно прилегать к верхнему краю топки, чтобы исключить сквозняки.

Просто положив лист металла на грунт, невозможно добиться плотного прилегания. Поэтому по периметру очага рекомендуется выстроить «горловину», состоящею из 1–2 рядов кирпичей.

Шаг 5. Устройство дымовой камеры. Для того чтобы коптильная камера выполняла свою функцию, бочку необходимо соответствующим образом оборудовать: установить в ней 2–3 яруса решеток. Их изготавливают из металлической сетки или проволоки. Также можно использовать подходящие для этой цели изделия. Например, решетки от старого холодильника.

Для того чтобы разместить решетки внутри бочки, для них необходимы опоры

Если коптильню сооружают как временную конструкцию, внутри камеры устанавливают два ряда кирпичей, расположенных друг напротив друга. Между кирпичами фиксируют решетки.

Если хотят сделать более удобную в эксплуатации конструкцию, в стенки бочки врезают болты и затягивают их гайками. Для подвешивания продуктов в верхней части бочки высверливают сквозные отверстия и натягивают прочную проволоку. На нее подвешивают S-образные крючки.

Шаг 6. Устройство дымохода. Выкопанный ров, который послужит дымоходом, укрывают сверху выбранными материалами.

Шаг 7. Установка коптильной камеры. В противоположном от топки конце дымохода устанавливают бочку так, чтобы между ней и углублением в грунте не было щелей. Для их устранения можно использовать глину, грунт или цементно-песчаный раствор.

Виды коптилен для горячего копчения

Несмотря на общие принцип действия и схемы коптилен горячего копчения, есть много разновидностей таких аппаратов, разных размеров и изготовленных из различных материалов.

Коптильня на дровах

Во дворе коттеджа или на даче есть место для того, чтобы сделать такую коптильню горячего копчения своими руками, в которой можно жарить шашлыки и одновременно готовить копчёности. В расширении дымохода этой мангал-коптильни оборудуется коптильный шкаф с дверцей и встроенными крючками для решёток.

Установка, работающая на дровах за счёт только естественной тяги, можно сделать самостоятельно из печки-буржуйки. Если она используется только как дымогенератор, то корпус печки изготавливается из куска толстостенной трубы Ø100 мм и длиной 500 мм. Соединяется буржуйка с коптильней коротким отрезком водопроводной трубы 1-1,5″. Если буржуйку соединить с коптильным шкафом более длинной трубой, в которой дым будет остывать, то получится коптильня холодного или полугорячего копчения.

Схема коптильни на дровах

Вертикальная и горизонтальная коптильни

Коптильные установки различаются по расположению продуктов:

  • Вертикальные. В них высота больше ширины и устанавливается несколько полок с мясом или копчёности подвешиваются на крюках сверху, под крышкой. Эти установки могут быть любого размера. Температура при горячем копчении выше на нижних полках, что влияет на время приготовления.
  • Горизонтальные. В этих аппаратах всего одна решётка для продуктов. Это небольшие установки малой производительности.

Схема вертикальной и горизонтальной коптильни

Стационарная коптильня

Стационарное устройство для копчения отличается от обычного большими габаритами. Оно изготавливается из более толстого металла или кирпича, а вместо костра под коптильной камерой делается печь. Дым из неё может выходить прямо к продуктам или через дымоход, а опилки нагреваются и дымят на дне камеры.

Комплектующие стационарной коптильни

Мини коптильня горячего копчения

Для использования на кухне городской квартиры нужно устройство небольших размеров. Делается такая коптильня из бикса для стерилизации медицинских инструментов. Аналогичное приспособление можно собрать своими руками также из казанка или утятницы:

  1. на дно по краям ставятся две плоские банки из под кильки;
  2. между ними насыпаются опилки;
  3. на банки ставится поддон для жира, сделанный из тонкого железа или одноразовый лоток для запекания;
  4. из деревянных прутьев изготавливается решётка такого размера, чтобы она держалась в сужении стенок на высоте 5-10 см над поддоном;
  5. на решётку кладутся продукты, утятница накрывается крышкой и ставится на маленький огонь.

Схема миникоптильни

Коптильня из пеноблоков своими руками

Коптильня из пеноблоков, кирпича или бетонных блоков — красивое и надежное сооружение. Строительство этой помощницы займет немало времени и потребует финансовых вложений. Дымовую камеру можно оформить так, что она станет украшением приусадебного участка. Но и без дополнительного декора основательные постройки с лаконичной кирпичной кладкой смотрятся эффектно и презентабельно.

Для строительства коптильни потребуется большой перечень материалов.

  1. Основной строительный материал: пеноблоки, кирпич, пустотелые бетонные блоки.
  2. Силикатный кирпич для устройства топки.
  3. Дверца для топки.
  4. Дверца для поддувала.
  5. Колосник.
  6. Решетки для камеры.
  7. Поддон для сбора жира.
  8. Брус сечением 60х60 мм для монтажа стропильной системы.
  9. Рейки 20х30 мм для устройства обрешетки кровли.
  10. Доски 20х100 для монтажа кровли.
  11. Материал для облицовки крыши: профнастил, ондулин, металлочерепица. шифер.
  12. Портландцемент М400.
  13. Песок.
  14. Гравий.
  15. Металлическая труба сечением 80 мм или 100 мм для устройства дымохода в коптильной камере.
  16. Дверь с коробкой

Для выполнения работ потребуются инструменты:

  • лопаты совковая и штыковая;
  • для распиловки древесины: ножовка или циркулярная пила;
  • шуруповерт;
  • рулетка;
  • колышки и веревка;
  • пузырьковый уровень длиной не менее 80 см;
  • мастерок;
  • емкость или бетоносмеситель для замешивания раствора;
  • ведра.

На подготовительном этапе выбирают проект коптильни холодного копчения. Определяются с размерами дымовой камеры и видом фундамента. Пеноблок — легкий строительный материал, поэтому мощного основания не потребуется. Коптильню можно установить на любом из следующих видов фундаментов:

  • плитный;
  • мелкозаглубленный ленточный;
  • столбчатый.

В предложенном ниже проекте используется плитное основание. Дымовую камеру рекомендуется располагать выше топки и на расстоянии 2,5–3 м от нее.

Этапы строительства

Шаг 1. Разметка. Колышками отмечают размеры фундамента. Основание по длине и ширине должно на 10–15 см превышать габариты коптильни, которые высчитывают, исходя из параметров выбранного строительного материала.

Разметка и фундамент — основа всех основ

Шаг 2. Выемка грунта. В пределах выполненной разметки снимают верхний слой грунта и выкапывают котлован глубиной 35–40 см. Дно и стенки ямы должны быть ровными.

Шаг 3. Отсыпка под фундамент. На дно котлована насыпают 5 см слой песка, выравнивают его и утрамбовывают. После чего насыпают 7–10 см гравия средней фракции и уплотняют этот слой.

Шаг 4. Армирование плиты. Из прутков арматуры связывают сетку с ячеей 20х20 см. Укладывают ее на гравий.

Заливка фундамента

Шаг 5. Монтаж опалубки. Из подходящего пиломатериала собирают щиты высотой 30–35 см и придают им вертикальной положение с помощью укосин из деревянных брусков.

Шаг 6. Приготовление бетона. Из цемента, песка и гравия замешивают раствор. Оптимальные пропорции цемента и песка — 1:3. Наполнитель (гравий) должен составлять не менее 30% от общего объема смеси.

Шаг 7. Заливка фундамента. Бетон послойно заливают в опалубку. Уплотняют раствор, протыкая его прутком арматуры. Эта процедура помогает выйти воздуху. Последний (верхний) слой раствора выравнивают с помощью правила. Если его нет, можно использовать длинную доску с ровными торцами.

Кладка стен

Шаг 8. Демонтаж опалубки.

Шаг 9. Кладка стен коптильни. Дымовая камера — небольшого размера домик, поэтому первый ряд кладки должен представлять собой прямоугольник с проемом для установки двери. Все дальнейшие ряды являются наращиванием первого. На уровне 2-го ряда в одну из стен вмуровывают отрезок трубы, который будет является выходом к дымоходу.

Шаг 10. Монтаж стропильной системы. Крыша коптильни может быть плоской, односкатной под углом 4–5°, двухскатной. Выбирают любой понравившийся вариант.

Установка крыши

Шаг 11. Обшивка стропильной системы досками. Предусматривают отверстие для трубы-дымоотвода.

Шаг 12. Монтаж обрешетки, которая призвана обеспечить вентиляционный зазор между досками кровли и облицовочным материалом крыши.

Шаг 13. Монтаж кровельного материала.

Шаг 14. Установка дымоотвода.

Шаг 15. Монтаж дверной коробки.

Шаг 16. Установка двери.

Шаг 17. Оборудование коптильни решетками и крючками. Очаг выкладывают из кирпичей. Он должен быть оборудован зольной камерой с колосником и двумя дверцами: поддувальной и топочной. В верхней части одной из стен топки устанавливают металлическую трубу.

Готовое сооружение

Дымоход монтируют из металлических или бетонных труб. Если топка расположена ниже камеры, можно выложить кирпичный дымоход.
