Что такое ригель в строительстве: определение, назначение, виды

Строительство – быстро развивающаяся отрасль, включающая все организационные, проектные, строительно-монтажные работы, связанные с возведением или демонтажем. В зданиях и сооружениях используют ригели. Но даже опытные специалисты не всегда могут объяснить, в чем его различие с балкой. А разница есть существенная.

Что такое ригель, и чем он отличается от балки

Конструктивное изделие в строительстве, главной способностью которого есть работа на изгиб, называется балкой. Основным материалом служит дерево или полый металл. Горизонтальное опорное изделие, соединяющее вертикальные стойки, называют ригелем. Его можно назвать горизонтальной балкой (из металла или железобетона) с важными несущими способностями, что берет на себя нагрузки в различных направлениях. Назначение ригеля одно – принимать нагрузки без развития пластических деформаций.

Ригель: определение и назначение

Строительный ригель – это несущий конструкционный элемент. Он является опорой для перекрытий. Качество изделия – основа устойчивости и проектных требований к конструкции, так как масса несущего элемента передается на вертикальные стойки. При возведении цоколя пояс из ригелей укрепляет и разгружает фундамент.

Назначение этих опорных элементов для постройки зданий и сооружений с широкими пролетами (торговые центры, ангары) и усиления колонн в помещениях с высокими потолками.

Балки предназначены для монтажа перекрытий или покрытий. К примеру, на чердаке, конструкция которого предполагает распределение нагрузки балок на ригели.

Расшифровка и маркировка

Обозначать ригели нужно буквенной аббревиатурой и цифровыми обозначениями. Для примера, маркировка РДП6.56-110АІV означает, что используется ригель типа РДП, размеры которого 6 дм в высоту и 5,56 дм в длину, выдерживает напряжение 110 кН/м, имеет напряженную арматуру класса А-IV. Дополнительные характеристики указывают при необходимости: конструктивные особенности (наличие дополнительных закладных деталей), устойчивость в агрессивных условиях, сейсмическим колебаниям.

Производство ригеля

Схема монтажа железобетонного ригеля

Технологический процесс изготовления железобетонного ригеля начинается с заливки тяжеловесного бетона, марка смеси которого должна быть не меньше B-22.5. Затем происходит армирование сверхстойкой горячекатаной (или усиленной термомеханическим воздействием) арматурой, присоединяемой вязальной проволокой. Это позволит усилить надежность конструкции.

Опалубка собирается из досок или листов металла, а для боковин применяют влагоустойчивую фанеру. Форма монтируется на основание и выравнивается в горизонтальном положении. Чтобы опалубка железобетонной конструкции смогла равномерно заполниться бетоном, смесь должна подвергаться вибрации. При производстве железобетонного ригеля должно строго соблюдаться следование ГОСТу, где ограничение на выбоины в конструкции не превышает 0,1 мм.

Ригель — это в строительстве так называют плиты перекрытия металлические или деревянные

Все сооружение имеют жесткий несущий опорный каркас. Он является скелетом, кристаллической решеткой зданий, который обеспечивает его статичность, несет основную нагрузку.

Ригель – это в строительстве важная конструктивная деталь, горизонтальный элемент, соединяющий опоры либо стойки. Так как он – часть несущей конструкции, то должен соответствовать техническим нормативным условиям, ГОСТу.

Остановимся подробнее на вопросе, ригель, что это такое.

Функции в строительстве

Для чего нужен ригель, каково его назначение в строительстве? Он является основой конструкции, которая распределяет нагрузку и соединяет опоры.

Его функции:

Обеспечивает жесткость конструкции за счет горизонтального сцепления опорных конструкций.
Соединяет опоры, одновременно служит полкой для плит перекрытия.
Обеспечивает поворотное (шарнирное) сцепление вертикальных опорных конструкций.
Пропорционально распределяет нагрузки.
Сокращает срок возведения зданий.
Один из основных конструктивных элементов при строительстве сооружения, предполагающего широкие, длинные пролеты: производственные цеха, торговые площади больших размеров, длинные проходы. Именно горизонтальное перекрытие придает жесткость и надежность конструкциям.
Вместе с опорными конструкциями является основой каркаса мостов, навесных коммуникаций типа виадуков, высоких ограждений дорог.
Стропила крыши, соединенные ригелями, делают каркас жестким, устойчивым.

Обобщая, можно сделать вывод, что ригель – незаменимый конструктивный соединительный элемент для разного рода сооружений. Этим объясняется востребованность данного вида продукции. В зависимости от назначения и расчетных нагрузок используются горизонтальные балки, изготовленные из различных материалов.

Основные виды ригелей

Среди них можно выделить наиболее востребованные в промышленном строительстве железобетонные и металлические горизонтальные балки. Для малоэтажного используют облегченные деревянные ригели.

Бетонные

Строительные бетонные ригеля должны соответствовать определенным требованиям. К примеру, обязательно наличие арматурного каркаса:

используется качественный прокат, прошедший термическую закалку;
арматурный каркас состоит из продольной арматуры (разного сечения), поперечной (средней);
в опорных частях конструкции присутствуют соединительные стержни и металлические пластинчатые элементы, которые приваривают к опорам.

Важно! Бетон применяется только морозостойких тяжелых марок (В 22, В 40), а отклонения от технических размеров допустимы лишь минимальные. https://www.youtube.com/embed/chHRTsEcqnQ. Ригеля бетонные отливаются различной формы в зависимости от назначения

Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

Ригеля бетонные отливаются различной формы в зависимости от назначения. Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

прямоугольную, без выступов (без полок);
с одной полкой (Г образные, однотавровые);
с двумя полками (Т образные, двутавровые).

На тавры укладывают не только плиты перекрытия, но и разного рода соединительные несущие металлические конструкции (фермы, балки)

Таблица маркировки ригелей в зависимости от назначения конструкции, ее формы.

Форма ригеля	Маркировка	Назначение
С одной полкой (однополочные)	РО РОП РЛП РОР	Опоры для многопустотных (РОП) Лестничные пролеты (РЛП) Ребристые плиты (РОР)
Двухполочные	РД РДП РДР	Плиты перекрытия Металлоконструкции Многопустотных плиты (РДП), Ребристые плиты (РДР)
Прямоугольные, без полок	Р прямоугольная РБ бесполочная РБП РБР	Соединения опор Мнопустотных плит (РБП) Ребристых плит (РБР)
Балконные или консольные	РКП	Консольных конструкций

Это маркировка по ГОСТ 18980-90. Но отдельные компании могут выпускать ригеля с дополнительной маркировкой по утвержденным ТУ (техническим условиям).

Размеры ригеля ГОСТ

Маркировка прямоугольного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
РВ-32-4.5	3190	160
РВ-36-4.5	3590	160
РВ-40-1.3	3990	160
РВ-46-2.5	4590	380
РВ-56-3	5590	160
РВ-60-3	5990	160
РВ-64-3	6390	160
РВ-64-4.5	6390	160

Длина указана во второй цифре маркировки.

Двутавровые ригеля

Маркировка двухполочного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
1Р14-12	1400	400
1Р20-12	2000	400
1Р26-8	2600	400
1Р32-8	3200	400
1Р38-8	3800	400
1Р44-8	4440	400
Р56-12	5600	400
Р56-8	5600	400
Р62-12	6200	400
Р62-8	6200	400
Р74-8	7400	400
Р86-8	8600	520
РДП 4.26-(40-110)	2560	520

Как сделать ригель

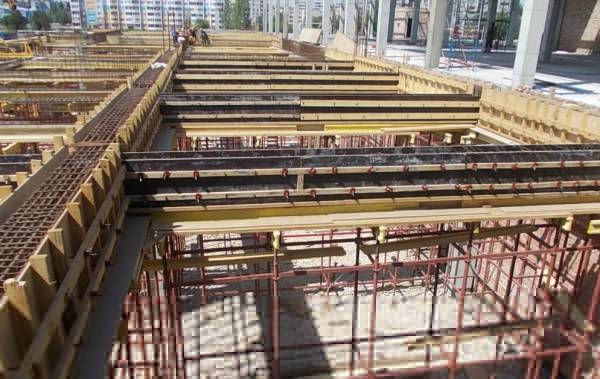

Изготовьте опалубки под низ монолитного элемента. Обычно используется металлическая пространственная опалубка для бетона с фанерными листами. Под последние в 2 ряда укладываются перпендикулярно друг другу двутавровые доски. Следите за уровнем опорной плоскости.

Установка опалубки

Армирование или вязка каркаса производится на земле, а затем устанавливается в опалубку, или прямо в ней. Требования:

- нельзя стыковать нижнюю продольную арматуру на участке средней трети пролета;
- не стыкуйте верхнюю продольную арматуру на участке первой четверти пролета.

Здесь возникают самые большие растягивающие усилия.

Изготовление арматурного каркаса

Установка боковых граней опалубки. Главное добейтесь правильных геометрических размеров. Поможет установка ребер жесткости.

Монтаж боковых граней для монолитной конструкции

Проведите бетонирование.Поле укладки бетонную смесь сразу необходимо загладить мастерками.Не забудьте про уход за ним.
Демонтаж опалубки. Спустя три дня уберите боковые щиты, а вот подпорки оставьте и не трогайте ни в коем случае не менее 28 суток. Инструкция рекомендует их оставлять и после уборки нижней опалубки через месяц, чтобы не было трещин.

Спустя месяц пригласите лабораторию, чтобы проверить качество элемента. Нагружать его можно лишь тогда, когда бетон наберет полную прочность.

Отличие ригеля от балки заключается в следующем:

Ригель – это балка, выполняющая опорную функцию.
Он устанавливается лишь в горизонтальном виде.
Балка работает преимущественно на изгиб.
Назначение балки заключается в перекрытии строительных конструкций.
Балка – самостоятельный строительный и расчетный элемент.
Ригель – это часть опорной рамы, тесно связанная со стойками.
Сфера применения ригеля более широка.
Он производится из дерева, металла и железобетона.
Балки бывают деревянными и металлическими.
Ригель – это стержень любой конструкции.
Балка является основой для построения каркаса.

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

Ригель является горизонтальной опорой, а балка является ;
Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают

Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов. Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.

Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.

Ригели Р фото

Ригели железобетонные — это линейные несущие элементы в конструкциях зданий и сооружений. Они применяются при возведении каркасов многоэтажных общественных, административных и производственных зданий промышленных предприятий в качестве горизонтальной конструкции, на которую опираются другие элементы. Они служат опорой для прогонов или многопустотных и ребристых плит, устанавливаемых в перекрытиях или покрытиях зданий. Ригели жби воспринимают вертикальные нагрузки, которые образуются от расположенных на них плит перекрытий и распорок, и передают их на колонны или другие несущие элементы. Эти железобетонные изделия соединяют колонны и стойки двумя способами: шарнирным или жестким соединением.

Ригель, соединяющий вертикальные стойки и колонны с плитами, называется ригель рамы. Ригель, служащий опорой для прогонов и плит — ригель перекрытия или ригель покрытия. Функциональные особенности ригелей зависят от нескольких характеристик: площадь и форма поперечного сечения, длина, материал, способ закрепления (к опорам, к колоннам или одновременно к опорам и колоннам).

Ригель железобетонный представляет собой прямоугольную балку с сечением: прямоугольным, крестообразным или тавровым.

Ригели железобетонные с прямоугольным сечением применяются в тех случаях, когда необходимо обеспечить достаточно большую площадь опоры за счет равномерного прилегание ригеля к поверхности.

Ригели железобетонные с крестообразным сечением применяются в тех случаях, когда необходимо обеспечить жесткое соединение ребристых плит с ригелями за счет плотной стыковки поверхностей плит и ригелей.

Ригели с тавровым сечением встречаются чаще других, и бывают в двух исполнениях: с приливами по боковым граням или с полкой для опирания плит перекрытий. У их концов устраивается подрезка на высоту консолей колонн – это позволяет консолям после установки ригелей оказываться в пределах требуемой проектом высоты. Основное преимущество применения этих жби с тавровым сечением перед другими заключается в том, что при одной и той же несущей способности расход бетона значительно меньше.

Ригель является одним из важнейших элементов в строительстве железобетонного каркаса, поэтому требования к его производству повышенные. Согласно требованиям ГОСТ определяются такие характеристики и свойства ригеля, как размеры, вес, строго регламентированы высота и длина. ГОСТ 18980-90 строго регламентирует такие характеристики и свойства, как вес бетона и арматуры, огнестойкость, прочность, жесткость, трещиностойкость, долговечность, сопротивление изгибу. Допускаются лишь незначительные отклонения геометрических параметров ригелей. В бетоне допускаются усадочные и другие поверхностные технологические трещины, ширина которых не должна превышать 0,1 мм, и поперечные трещины в верхней зоне ригелей, вызванные обжатием бетона, ширина которых не должна превышать 0,15 мм. При монтаже конструкций стык ригеля с другими жби должен быть минимальным, чтобы обеспечить максимальную прочность всего сооружения.

Можно смело сказать, что современное строительство зданий любого функционального назначения невозможно без использования ригелей. На данный момент ригели железобетонные — это оптимальное решение в области возведения прочных железобетонных опор, способные воспринимать нагрузки в любых плоскостях. От грамотного исполнения ригелей зависит надежность остальных элементов конструкции здания.

Как сделать ригель

При наличии возможности точно рассчитать прочность фундамента ригель из железобетона можно изготовить на строительной площадке самостоятельно. В качестве дна опалубки понадобятся металлические листы. Фанеру или доски можно использовать, чтобы обустроить боковые части. Лучше брать влагостойкий материал.

Последовательность действий для изготовления детали:

На Т-образные опоры, выставленные горизонтально, устанавливается дно опалубки. Рубероидом укрываются полости внутри нее.
Арматурный каркас проще сделать отдельно, исходя из размеров опалубки. Нужно оставить место не менее 3-5 см, чтобы обеспечить достаточную толщину слоя бетона в нижней и верхней частях готового изделия. Сваренный каркас разместить внутри опалубки. Предварительно следует проверить на просвет прибором сварочные стыки.
Установить боковины опалубки.
Залить смесь и загладить ее с помощью мастерков.
Не менее 28 суток установленные подпорки должны находиться на объекте. Боковые части опалубки можно снять через 3 дня и использовать для следующего элемента.

Бетонную смесь готовят, исходя из пропорции щебня, цемента и воды 4-2-1. Укладывать бетон лучше с помощью вибратора. Первые несколько дней залитая деталь требует ухода. Ее нужно проливать и закрывать от солнца.

Watch this video on YouTube

Чем ригель отличается от балки перекрытия?

Наравне с колоннами и ригелями в строительстве каркасных зданий массово используются балки разной длины и сечений, и необходимо четко понимать, чем балка перекрытия отличается от ригеля, и где каждое из этих железобетонных изделий необходимо в конструкции каркаса. Сложно отличить от балки ригель марки «Р» он имеет прямоугольное сечение без каких-либо выступов и полок, а плита перекрытия ложится на верхнюю плоскость ригеля. Такой ригель широкой плоскостью обязательно должен прилегать к сплошной поверхности и служит не только в качестве опоры для торцов плит, а верхней жесткой обвязкой для стен.

Ригель Остальные марки ригеля отличаются от балок визуально по геометрической форме, и производятся в соответствии с ГОСТ 18980-2015 с одной или двумя полками, имеют разные размеры, сечение и разную длину. Но главное их отличие в функциональном назначении, если ригель перекрытия несет на себе значительные опорные нагрузки, то балки только часть несущих элементов конструкции, которые принимают на себя изгибающие нагрузки. При этом все балки опираются на раму из ригелей, образующих внешний контур здания.

Ригель

Железобетонная балка в каркасной конструкции может устанавливаться вертикально, горизонтально, наклонно, над оконными, дверными проемами и выдерживает нагрузки на изгиб только от небольшого участка общей массы сооружения. Ригель железобетонный это только горизонтально расположенная часть конструкции, он связывает вертикальные балки в жесткий контур на уровне этажа и межэтажных перекрытий. Для надежности контуров в каждую марку ригеля, уже на заводе закладывается определенный запас прочности и подрядчики выбирают изделия соответствующие его проектным значениям.

Ригель

Разные производители предлагают деревянные и металлические ригеля, без которых невозможна реализация определенной части проектов, относящихся к малоэтажному домостроению и металлокаркасным сооружениям. Но в основном, в строительстве каркасных объектов из железобетонных конструкций, используются несущие ЖБИ, которые связывают между собой ригеля, а уложенные на ригель плиты перекрытия усиливают каждый уровень многоэтажного каркасного здания. Кроме того в тело ригеля закладывается более мощный арматурный каркас из напряженной арматуры, который делает важнейшую горизонтальную часть конструкции исключительно прочной и устойчивой к экстремальным нагрузкам.

Маркировка

Продукция маркируется цифро-буквенным кодом, разделенным тире на группы. Пример — РДП 6.56-110АIV. 1-я группа указывается тип ригеля, его высоту в поперечнике и длину (дм), округленные до целых чисел. Разрешается заменять содержание данной группы на наименование изделия — ригель («Р») с указанием стандартизованного типоразмера. Вторая — дает информацию о несущей способности (в кН/м) изделия или же о его порядковом номере по несущей способности. Далее для предварительно напряженной арматуры указывается класс стали (латинская буква и римская цифра).

Так маркировка РДП 6.56-110АIV на продукции сообщает: тип РДП – ригель для железобетонных многопустотных плит, высота 6 дм (600 мм), длина 56 дм (5560 мм), несущая способность 110 кН/м, внутри заложена сталь класса А-IV. В ряде случаев используется третья группа обозначений, характеризующая специальные условия, в которых изделие может использоваться. Это касается, к примеру, сопротивляемости средам агрессивным газов, сейсмическим толчкам. Также может быть учтена установка добавочных закладных деталей.

Продукция с маркировкой РДП 6.56-110АIV-На, например, в 3-й группе сообщает, что материал изделия — бетон с нормальной («Н») проницаемостью (допустим к эксплуатации в слабоагрессивных газообразных средах), внутри которого установлены добавочные закладные элементы («а»). Ригели по типам обозначаются буквами: Р – прямоугольный, РО – однополочный (РОП – для плит многопустотных, РЛП – для лестничных маршей, РОР – под ребристые плиты, РЛР – аналогично РЛП), РБ – бесполочный в виде буквы «Т» (РБП – для плит многопустотного изготовления, РБР – для плит в ребристом варианте), РД – двухполочный (РДП – под железобетонные многопустотные плиты, РДР – под ребристые плиты) и РКП – балконный (консольный) для многопустотных плит. Встречаются ригели с аббревиатурой изготовителя (по ТУ), учитывающей специфику их формы, например, РВ, РМ, АР и пр.

Каких требований ГОСТа следует придерживаться

Разработаны требованиям ГОСТа 18980-2015 касательно:

производства ригелей;
их транспортировки;
хранения;
применения.

Первое условие. Изготавливают обозначенные конструкции согласно требований техдокументации и рабочих чертежей.

Второе условие. Должны присутствовать в обязательном порядке:

или монтажные петли из стали;
или отверстия.

Эти элементы служат для крепления конструкций во время их погрузки и монтажа с задействованием подъёмного крана.

Третье условие. В нижней части балки (до арматуры) предусмотрен защитный слой бетона. Он должен быть достаточным. Меньшим, чем это предусмотрено требованиями стандарта, его делать нельзя.

Четвертое условие. Форма ригелей также регулируется ГОСТом. Разрабатываются соответствующие чертежи, учитываются размеры. Отклонения допускаются, однако они не должны превышать значений, прописанных в стандарте.

Пятое условие. Недопустимо устанавливать ригели с трещинами, если раскрытия трещин превышают 0,1-0,2 мм.

Шестое условие. Изделия, выпускаемые на заводах ЖБИ, должны проходить испытания. Выбираются из каждой партии образцы (несколько штук). Их подвергают разрушающей нагрузке. Для этого используется соответствующее оборудование. Еще и ультразвуковым методом изделия испытываются:

на прочность;
на морозостойкость;
на прочие показатели.

Седьмое условие. Транспортирование и хранение ригелей осуществляется исключительно в горизонтальном, то есть в рабочем положении. Штабеля должны быть устойчивыми. В ряд — не более 3-х шт., при этом они не должны превышать 2-метровой высоты.

Восьмое условие. Устанавливаются деревянные прокладки между ригелями при их хранении и перевозке.

Что такое ригель и чем он отличается от балки
