Что будет, если заложить в бетон ржавую арматуру

Использование ржавой арматуры в фундаменте

Можно ли использовать ржавую арматуру для фундамента?

Арматура — самый востребованный продукт металлопроката на белорусском рынке. Основной доход всех металлотрейдеров составляет именно прибыль, полученная от продаж это продукта металлопроката. Это неудивительно, ведь именно строительная арматура является основным материалом при возведении строительных конструкций. Многочисленные покупатели это ходового товара независимо от уровня дохода всегда стремятся приобрести арматуру по лучшей цене и сэкономить приличную сумму на итоговой стоимости готового объекта. В Интернет-ресурсах на многочисленных строительных форумах создано огромное количество тем, где и как можно сэкономить при покупке металлопроката, естественно без ущерба для строения. Основная из них покупка и использование ржавой арматуры. Приобретая ржавую арматуру можно выиграть 20-30% стоимости.

Итак, давайте разберемся, стоит ли покупать ржавую арматуру в Минске, можно ли использовать ее для фундамента и на всю ли ржавую арматуру можно получить скидку.

Во-первых, начнем с того, что большинство маталлоторгующих предприятий заказывает товар в «несезон» строительных работ, например в декабре. До начала строительного бума, как правило, до весны, эта арматура хранится на открытых площадках, необязательно асфальтированных, в снегу или под дождем. Кстати, это действительно допустимые условия хранения, конечно, при соблюдении некоторых предписаний. Ведь в дальнейшем арматура будет использоваться в объектах, находящихся целые десятилетия на открытом воздухе, под воздействием атмосферных перепадов.

Во-вторых, самая распространенная арматура А500 и А400 изготовлена из материала изначально подверженного коррозии. Поэтому любая арматура имеет легкий налет ржавчины и теряет товарный вид. Но при этом отлично сохраняет свои свойства. Как же разобраться покупателю и как не пострадать продавцу от недоплаты за товар. Какую ржавую арматуру можно использовать, а какая во все уже непригодна.

Для этого можно обратиться к российскому документу от 2004 года «Рекомендации по применению в железобетонных конструкциях арматуры покрытой ржавчиной» . Согласно, этого документа, можно выделить 4 вида ржавчины:

Степени коррозии стали:

1.наличие легкого налета ржавчины, не изменяющего общий цвет стали и не изменяющий вес арматуры и ее свойства.

2.присутствие на арматурных стержнях плотной ржавчины, покрывающей поверхность стержня, которую можно без особых усилий удалить с помощью ветоши или специальных металлических щеток. Такая ржавчина полностью удаляема при вибрации в бетоне конструкции. При этом сечение арматурного стержня после обработки от ржавчины не уменьшается.

3.арматурный стержень покрыт локальной ржавчиной, вызванной попаданием воды. Такая степень ржавчины так же легко удаляется ветошью или специальными средствами, и совсем незначительно изменяется сечение стержня арматуры.

4.наличие на стержне ржавчины, вызванной значительной поверхностной коррозией стали. Даже, если удалить такую ржавчину специальными средствами, останутся легко заметные следы коррозии и соответственно сечение арматуры уменьшится, также изменятся эксплуатационные характеристики.

степень коррозии

При закладки фундамента и возведении железобетонной конструкции можно применять арматурную сталь, не подвергая ее обработке при наличии ржавчины одной из трех вышеперечисленных степеней.

Если Вам предлагают приобрести, даже по очень хорошей цене арматуру подверженную коррозии 4 степени, помните, что без обработки специальными средствами и проверки специалистами по коррозии, такую арматуру использовать нельзя.

Условия хранения арматуры

Если Вы приобрели большой объем арматуры и не успели его израсходовать в строительный сезон, оставьте ее на хранение до весны с обязательным соблюдением следующих условий:

-хранить арматуру надо в закрытых, сухих, обязательно проветриваемых помещениях с влажностью не более 70%. -хранить арматуру на открытых площадках только под навесами, для исключения прямого воздействия влаги. -хранить арматуру на открытом воздухе без покрытия допустимо только, если 1 раз в месяц проверять арматурные стержни на коррозию, протирать ветошью или использовать специальные средства. Только так можно предостеречь арматуру от коррозии 4 степени.

Экономия без ущерба для фундамента Таким образом, действительно можно сэкономить на покупке ржавой арматуры без дальнейшего вреда для железобетонной конструкции. С помощью использования химических средств, например В«ИФХАН-58ПРВ» можно сохранить все технологические и эксплуатационные свойства арматуры.

Поведение железобетона

Таблица соотношения прочности бетона.

Здесь будет рассказано о том, как арматура улучшает качества бетона в тех или иных строительных конструкциях, важнейшими из которых являются балки, плиты и колонны. Каждая из этих конструкций позволяет найти особенности, которые должны учитываться при создании железобетонных блоков.

Напряжение, которое испытывает балка, не является однородным. Нижняя часть балки более подвержена растяжению. Это значит, что именно она нуждается в укреплении арматурным каркасом.

Низ балки, укрепленный арматурной сеткой, будет испытывать точно такое же растяжение, как и раньше. Однако сопротивление этому растяжению будет усилено физическими свойствами стали, которая при грамотной связке с бетоном будет передавать ему свое сопротивление.

Относительно бетонной плиты надо сказать следующее. Ее опирание происходит посредством двух, а иногда и четырех сторон. Плита испытывает растяжение с большего в середине. Принято крепить арматурную сетку с двух сторон плиты, это позволяет быть уверенным в том, что арматурная сетка работает в полной мере.

Представленная тут информация поможет понять, как работает арматурная сетка и зачем нужно ее использование в строительстве как промышленном, так и гражданском. Несмотря на то, что железобетон используется уже довольно давно, он до их пор остается актуальным и будет оставаться таким еще долгое время.

Виды коррозии бетона:

Растворение составных частей цементного камня.

Это наиболее распространенный вид коррозионного разрушения бетона. Бетонные изделия эксплуатируются в основном на открытом воздухе. При этом они подвергаются воздействию атмосферных осадков и других жидких сред. Составной частью бетона является образовавшийся гидрат окиси кальция (Са(ОН)2) – гашеная известь. Это самый легкорастворимый компонент, поэтому со временем он растворяется и постепенно выносится, нарушая при этом структуру бетона.

Коррозия бетона при взаимодействии цементного камня с содержащимися в воде кислотами.

Под воздействием кислот коррозия бетона протекает либо с увеличением его объема, либо с вымыванием легкорастворимых известковых соединений.

Увеличение объема происходит по реакции:

Ca(OH)2 + CO2 = CaCO3 + H2O

CaCO3 не растворяется в воде. Постепенно происходит его отложение в порах цементного камня, за счет чего идет увеличение объема бетона, а в дальнейшем его растрескивание и разрушение.

При контакте бетона с водными растворами кислот образуется легкорастворимый бикарбонат кальция, который агрессивный для бетона, а при наличии воды растворяется в ней и постепенно вымывается из структуры бетонного камня. Образование бикарбоната кальция описывается реакцией:

CaCO3 + CO2 + H2O = Ca(HCO3)2.

Помимо растворения наблюдается и протекание химической коррозии бетона:

Ca(OH)2 + 2HCl = CaCl2 + 2H2O,

при этом вымываются соли хлористого кальция.

Если разрушение бетона происходит под воздействием сульфатов воды – применяют пуццолановый портландцемент, а также сульфатостойкий портландцемент.

Технические аспекты проблемы коррозии арматуры

В производственной практике почти невозможны ситуации, когда заготовки арматурных прутьев не были бы покрыты ржавчиной уже в заводских условиях. Огромные залежи арматуры, укладываемой на отгрузочных площадках под открытым небом – наглядное тому подтверждение. Подобным отношением к хранению металлоизделий сегодня никого не удивишь. Важнейший фактор, учитываемый при оценке опасности ржавчины на заготовках арматуры, это степень поражения структуры стали.


Легкий налет ржавчины, который ни как не влияет на прочностные характеристики арматуры.

В среднем за первый год сталь покрывается слоем ржавчины толщиной 0.2-0.3 мм, в дальнейшем скорость ее распространения замедляется, и для того чтобы достичь глубины в 1 мм, понадобится около 10 лет. Чем толще становится слой ржавчины, тем медленнее скорость коррозии, так как она препятствует доступу кислорода и влаги к поверхности металла.

Скорость распространения ржавчины может быть ниже у малолегированной стали, хранящейся при сухом климате и защищённой от осадков. Быстрее происходит коррозия арматуры высоких марок, с термической или механической обработкой, во влажной и солесодержащей среде.

Бетон и сталь – их соотношение

Каждая строительная компания имеет уникальное соотношение армирующего и бетонного материалов, установленное на практике. Это объясняется рядом преимуществ их сочетания. Среди них можно выделить:

  • повышение эксплуатационных свойств конструкции в результате объединения;
  • повышение свойств прочности бетона под воздействием стали;
  • крепость материала зависит от его возможности сдвига, растяжения и оказанного давления на материал.

Бетон имеет высокие показатели прочности на сжатие. В случае больших нагрузок применение железобетона обязательно. Растяжение стали не влияет на ее прочность. Вследствие этого, возможно строительство высокопрочных конструкций. Связь между бетонным раствором и сталью играет главную роль в определении крепости постройки. Сжатие бетона определяет уровень его прочности. Исходя из этого, железобетон обязательно применяется во избежания разрушения стен под действием нагрузок.

Зачем нужна обработка арматуры перед бетонированием

Арматура играет роль армирующей основы строительных конструкций из бетона. При бетонировании внутри опалубки делается каркас из стальных прутков или сетки, который увеличивает прочность бетонного камня и повышает сопротивляемость ударным нагрузкам. Но для обеспечения правильной технологии бетонирования необходима очистка арматуры от ржавчины, как это предусмотрено технологией строительства.

Рассмотрим, зачем это необходимо и чем обработать арматуру от ржавчины перед бетонированием.

Арматура, из которой делается армирующий каркас железобетонной конструкции, сделана из углеродистой стали. На открытом воздухе под действием воды и кислорода сталь окисляется. На ее поверхности появляется ржавчина, а прутки теряют прочность. Заливка бетоном каркаса, который уже начал ржаветь, не прекращает процесс. Поэтому перед строительством арматурного каркаса или сразу после этого необходимо выполнить антикоррозийную обработку.

Очистить стальную арматуру от ржавчины можно механическим способом — с помощью наждачной бумаги или электрических шлифовальных инструментов. Однако такой способ занимает слишком много времени. А поперечные насечки, которые есть на арматуре, делают этот процесс еще более трудоемким.

Кроме того, при использовании механического способа поверхность стали остается незащищенной от атмосферных воздействий. Поэтому, если бетон не будет залит сразу после очистки от ржавчины, процесс коррозии начнется вновь и процедуру придется повторять заново.

Из-за этого во время частного и коммерческого строительства для антикоррозийной обработки используется химический способ. Речь идет об активных веществах – преобразователях ржавчины, которые удаляют следы окисления и формируют на поверхности тонкую защитную пленку, которая не дает стали контактировать с окружающей средой.

Наиболее распространены вещества на основе ортофосфорной кислоты. В состав вещества могут входить дополнительные компоненты. Однако использование активных веществ может изменить состав бетона, что скажется на его прочности. Поэтому чаще используются бескислотные вещества, например преобразователи марки СП-В-К79.

Использование преобразователей ржавчины дает следующие преимущества:

  • С помощью химического вещества легче и быстрее удалить следы коррозии со стального прутка без использования механических приспособлений;

  • Применение ингибиторов улучшает адгезию стали к бетону, поэтому раствор лучше прилипает к железным пруткам после заливки в опалубку;

  • После обработки в результате процесса холодного фосфатирования на поверхности стали образуется пленка, препятствующая коррозии;

  • После обработки ингибиторами арматуру или другие стальные детали (если в этом возникнет необходимость) можно окрашивать различными лакокрасочными материалами.

  • Использование ингибитора для обработки стального прутка арматуры не требует последующей промывки нейтрализующими растворами;

  • Ингибитор может использоваться даже для удаления толстого слоя ржавчины без дополнительной механической очистки.

Минимальный защитный слой

В системах, не подвергаемых предварительным напряжениям, наименьшая защита из раствора с учетом эксплуатационных особенностей и окружающей изделие среды, определена стандартно:

  • для сухих комнат закрытого типа – 2 см;
  • в помещениях с высоким уровнем влажности – 2.5 см;
  • для изделий, эксплуатируемых на улице – 3 см;
  • в почве либо на ее поверхности – 4 см.

Если сборные элементы изготавливались на заводе, приведенные параметры разрешается снизить до пяти миллиметров. Но в каждом случае необходимо следить за тем, чтобы толщина бетонного слоя не была меньше, чем арматурное сечение.

Техническая документация, по которой проектируются изделия из железобетона, устанавливает условия дополнительного характера:

  • на сооружения из тяжелых бетонных смесей М 250 и более, слой раствора допускается на пять миллиметров меньше, чем сечение металлического прутка;
  • это же условие распространяется на все конструкции промышленного производства;
  • для арматуры, растянутой предварительно, максимальная защита из бетона может быть не более пяти сантиметров.

Шаг прутьев, установленных поперечно, не должен быть более высоты сечения монолитного бетона, а для расположенных продольно такой промежуток составляет не меньше 0.1 от площади всей поверхности.

С учетом типа изделий, минимальный бетонный слой равен:

  • для плит и стенок толщиной до десяти сантиметров – 1 см, для остальных – 1.5 см;
  • для балок, перемычек и плитных ребер до 25 см – 1.5 см, в остальных случаях – 2 см;
  • для колонн и стоек – 2 см;
  • для сборных железобетонных элементов – 3 см;
  • для фундаментных монолитов, имеющих бетонную подготовку – 3.5 см, остальных – 7 см.

Все распределительные элементы, расположенные поперечно, покрываются бетоном, слой которого достигает 1 – 1.5 см.

Использование ржавой арматуры в фундаменте

Коррозии подвержены наиболее популярные классы арматуры, так как это металлические пруты и хранятся они, подвергаясь воздействию климатических условий, таких как дождь, снег, сырость

Поэтому налёт ржавчины не опасен для строительства, но стоит обратить внимание на степень коррозии

Виды ржавчины

Есть несколько степеней коррозии, которые показывают, стоит ли использовать тот или иной материал:

  1. Если на стали есть небольшой налёт ржавчины, который не изменяет основного цвета изделия, его вес и свойства, то это совершенно безвредно.
  2. Если ржавчина покрывает стальной прут плотным слоем, но легко убирается при помощи щётки или ветоши, такая арматура не навредит вашему фундаменту.
  3. Если ржавчина появилась на металлических прутах вследствие попадания воды, но удаляется металлической щёткой, немного стирая сечение — такую арматуру можно использовать.
  4. Если ржавчина оставляет следы после удаления различными способами, то её характеристики по применению уже изменены, поэтому такие пруты не стоит применять.

Арматура с четвёртой степенью коррозии может продаваться по очень сниженной цене, что, конечно же, способно привлечь внимание, но стоит помнить, что перед тем, чтобы её использовать, вам понадобятся специальные средства очистки и проверка специалистами, что повлечёт дополнительные затраты

Как влияет ржавчина?

Коррозия не появляется сразу же после изготовления, для этого ей необходимо время. За пару лет налёт на стали может быть толщиной около 0,3 миллиметров, после чего скорость её роста снижается и для того, чтобы она стала слоем в один миллиметр, коррозии может понадобиться около десяти лет.

Чаще всего сильной коррозии и наиболее быстрому её росту способствует внешняя среда и условия хранения. Но и формы металлических изделий, тоже влияют на степень роста ржавого налёта. Больше всего коррозии подвержены трубы и плоский листовой металл, реже изделия с более сложной геометрией.

Самой устойчивой формой считается круг, именно к этой форме относится арматура. К тому же, сечение  и толщина металла так же тормозит рост ржавчины. А так как для фундаментов используют арматуру классов А3 и она с рифлёной поверхностью, то степень коррозии, скорей всего, на ней безопасна для строительства.

К тому же, некоторые строители считают, что лёгкий налёт ржавчины, наоборот, очень способствует более лучшему сцеплению арматуры с бетоном, вступая с ним в ряд химических процессов и действуя как клей, прилипая к цементу.

Избавляемся от коррозии

Лёгкий налёт ржавчины просто вытирается ветошью, иногда для этого применяется металлическая щётка или болгарка, но иногда нужны более сложные способы очистки. Некоторые строители считают, что можно очистить ржавчину с помощью раствора ортофосфорной кислоты с перманентом калия и глицерином.

Но можно упростить задачу и приобрести химическое средство «ИФХАН-58ПР», которое разработано именно для этого. Оно сохранит все технологические и эксплуатационные свойства и характеристики арматуры, не навредив им.

Хранение арматуры

Приобретая строительную арматуру на будущее, например вы купили её осенью, а строиться планируете весной, стоит сразу позаботиться о её хранении, что исключит дальнейшие проблемы с ржавчиной и её устранением. Итак, как же стоит хранить арматуру:

  • Лучше всего в закрытом, проветриваемом помещении, с небольшой влажностью.
  • Если это открытая площадка, то она должна быть под навесом, чтобы не было прямого попадания осадков.
  • Если навеса нет, то пруты стоит проверять не меньше одного раза в месяц и протирать сухой тряпкой от влаги.

Эти способы хранения не только защитят ваш материал, но и сэкономят ваше время и финансы во время строительных работ.

Коррозия арматуры в бетоне

Если в конструкциях используют залитую бетоном железную арматуру, т.е. железобетон, возможно протекание еще одного вида разрушения – коррозии арматуры в бетоне. Под воздействием вод окружающей среды или при наличии в воздухе сероводорода, хлора, сернистых газов арматура в середине бетона ржавеет и образуются продукты коррозии железа. По объему они превышают начальный объем арматуры, что приводит к возникновению и росту внутренних напряжений, а в дальнейшем – растрескиванию бетона.

Сквозь поры в цементном камне к арматуре проникает воздух и влага. Подвод их к поверхности металла осуществляется не равномерно из-за чего на разных участках поверхности наблюдаются разные потенциалы – протекает электрохимическая коррозия. Скорость протекания электрохимической коррозии арматуры зависит от влагопроницаемости, пористости бетонного камня и наличия в нем трещин.

Наличие в воде растворенных веществ усиливает коррозию арматуры с повышением концентрации электролита.

При длительном выдерживании бетона на воздухе на поверхности образуется очень тонкая (5 – 10 мкм) защитная пленка, которая не растворяется в воде и не взаимодействует с сульфатами. Процесс возникновения защитной пленки под воздействием углекислоты воздуха называется карбонизацией. Карбонизация защищает бетон от коррозии, но способствует коррозии арматуры в бетоне.

Нельзя армировать бетон, в состав которого входит хлористый кальций (больше 2% от веса цемента). Хлористый кальций ускоряет коррозию арматуры как на воздухе, так и в воде.

Защита арматуры бетона от коррозии

Существует несколько способов защитить стальную арматуру в бетоне от коррозии: облагородить окружающую металл среду (т.е. использовать качественный бетон специального состава, введение ингибиторов); дополнительная защита арматуры бетона от коррозии (пленки и т.п.); улучшить характеристики самого металла.

Вокруг арматуры находится сам бетон, поэтому именно бетон является средой, окружающей металл. Для продления срока службы арматуры необходимо улучшить влияние бетонного камня на сталь. Прежде всего, нужно исключить или, если это невозможно, свести к минимуму вещества, входящие в состав бетона, которые способствуют интенсификации процесса коррозии арматуры в бетоне. К таким веществам относятся роданиды, хлориды.

Если железобетонное изделие эксплуатируется в условиях периодического смачивания, необходимо пропитывать бетон специальными пропитками (битумными, петролатумными и др.). Это значительно снизит проницаемость бетона. При постоянном насыщении бетонного камня коррозия арматуры в бетоне практически сводится к минимуму. Это объясняется тем, что очень сильно затрудняется проникновение кислорода к поверхности метала, происходит значительное торможение катодного процесса.

Для продления срока службы металлической основы железобетона – бетон облагораживают. Во время формирования бетонной смеси в состав вводят ингибиторы коррозии.

Для защиты от коррозии арматуры в конструкционно-теплоизоляционных бетонах широко используется способ омического ограничения. Суть заключается в том, что влажность самого бетона не должна превышать равновесное значение при относительной влажности воздуха 60%. Тогда процессы коррозии арматуры почти прекращаются, т.к. возникает высокое омическое сопротивление пленок влаги у поверхности арматуры. Этот способ не так уж прост и не эффективен в районах с высокой влажностью и частыми осадками.

Хороший бетон должен обладать первоначальным пассивирующим воздействием на арматуру. Бетонные изделия полностью просыхают примерно за 2-3 года. Если климат сухой, то немного быстрее. Именно в это время и происходит самое сильное коррозионное разрушение арматуры, т.к. она находится во влажной бетонной среде.

Хорошим способом защитить арматуру бетона от коррозии считается предварительное пассивирование поверхности арматуры, а также образование оксидных защитных пленок под воздействием водной щелочной среды бетонного камня. Усиливают защитные свойства пленки введением в бетонную смесь пассиваторов. Часто используют нитрит натрия в количестве 2 – 3 % от исходного веса цемента.

Принципы защиты

Таким образом, бетоны в этой зоне защищаются сразу двумя методами: внутренним структурным изменением характеристик бетона и внешней обработкой. Только комбинирование этих способов может спасти основание от разрушения.

Рекомендуется проводить вторичную обработку дорогими гидрофобными составами, а также полимерными жидкими смесями. Основная цель такой защиты – это заполнение воздушных образований и пор бетона стойкими к воздействию внешних агрессивных сред составами.

Кавабанга! Почему крошится, трескается, разрушается бетон в фундаменте, дорожке, столбе? Причины разрушения бетона

Также в процессе нанесения составов образуется прочная защитная пленка и на самой поверхности бетона. Покрытие используется на стадии заложения фундамента или в процессе его ремонта.

Приборы для поиска

Принцип действия таких приборов — регистрация перемен электромагнитного поля при столкновении с металлическими предметами.

Elcometer P120

Elcometer P120 Детектор арматуры в бетоне.

Один из самых легких и быстрых в использовании приборов. Он устанавливает местонахождения прутьев, направление, а также толщину защитного бетонного слоя. Размер поисковой головки прибора 10 см. Он уведомляет о результатах поиска при помощи громкого звукового сигнала, а также данными на шкале. Данные не искажаются при работе возле больших металлических объектов.

Чувствительность Elcometer P120 дает возможность быстро и точно установить вертикальное и горизонтальное направление армопрутьев. После обнаружения арматуры необходимо вести прибор по направлению прута для определения максимального минимального уровня сигнала. Минимальный сигнал означает, что арматура проходит под углом 900 к ручке прибора. Также предусмотрен разъем для наушников, что позволяет работать в людных и шумных местах.

Характеристики:

  • определяемый диаметр арматуры 0,8-3,2 см;
  • измеряемый бетонный слой 1,2 – 1,6 см.

Elcometer P100

Несмотря на небольшую цену, этот прибор легкий, надежный и точно определяет необходимые параметры (армопрутья, трубы, стяжки из нержавеющей стали и т. д.). Размер поисковой головки 10 см. О результатах сканирования уведомляет при помощи громкого звукового сигнала. Elcometer P100 позволяет установить направление арматуры.

PROFOSCOPE

При помощи PROFOSCOPE проводят оперативный контроль защитного слоя в бетоне и местонахождение стержней арматуры. Он дает возможность сохранения данных измерений, в том числе автоматически. В нем запрограммированы несколько режимов хранения, что позволяет выбрать более удобный для использования, и экономит время на записи результатов вручную. Датчик встроен в корпус прибора, что обеспечивает небольшой размер.

О результатах исследования он уведомляет звуковыми сигналами и видеоданными. Его датчики могут показывать прутья в реальном времени, их диаметр, направления и положение, а также толщину защитного бетонного слоя. PROFOSCOPE может установить, где конкретно находится прибор относительно стержней (между ними или над каким-то из них). Благодаря этому, на выполнение всей работы уходит значительно меньше времени и средств, точность результатов не искажается.

Характеристики:

  • определяемый диаметр армопрутьев 0,5–5,7 см;
  • измеряемый бетонный слой 0,5-18 см;
  • рабочая температура -100С — 600С.

Поиск-2.51

Прибор устанавливает толщину бетона и диаметр армопрутьев за 2 измерения, автоматически и вручную определяет марку стали, а также имеет функцию сохранять данные. При помощи Поиск-2.51 находят зоны, в которых нет арматуры, чтоб на этих участках проверять прочность бетонного сооружения соответственными методами. Он соответствует всем требованиям ГОСТ. Обладает 3 режимами запоминания.

Плюсы эксплуатации:

  • линейный индикатор, цифровые данные и звуковой сигнал для поиска армопрутьев;
  • точность в установлении толщины бетонного слоя;
  • маленький размер;
  • защитные стержни датчика легко скользят по проверяемой плоскости;
  • встроенный аккумулятор с зарядным устройством.

Характеристики:

  1. калибровка в приборе выполняется автоматически;
  2. графический дисплей с подсветкой;
  3. возможность поиска результатов, сохраненных ранее, по датам и номерам;
  4. 6 систем использования: поиск арматуры на большой глубине; установка проекций армопрутьев на проверяемую плоскость; измерение диаметра стержней при известном защитном слое из бетона; измерение защитного слоя бетона; измерение при неустановленных параметрах армирования.

NOVOTEST Арматуроскоп

Этим приборам свойственно три режима работы:

  • основной – определение бетонного слоя при известном диаметре армопрутьев и наоборот;
  • сканирование;
  • глубинный поиск.

Для поиска арматуры плоскость сканируется прибором. Для этого датчик может поворачиваться вокруг оси, так происходит определение толщины бетонного слоя. На дисплее и линейном индикаторе отображается расстояние до армопрутьев. Также прибору свойственный звуковой поиск, что дает возможность определить направление прутьев, несмотря на дисплей (чем ближе арматура, тем чаще звуковой сигнал).

NOVOTEST Арматуроскоп устанавливает диаметр арматурных стержней при помощи диэлектрической прокладки. Прибор состоит из блока и датчика, который крепится при помощи кабелей. Работа обеспечивается обычными аккумуляторными батарейками.

Как выбирать арматуру с учетом степени ее коррозии

Любой профессиональный строитель должен уметь оценивать состояние используемой для закладки арматуры. При проведении экспертной оценки ему придется обратиться к официальному документу «Рекомендации по применению арматуры со следами ржавчины» от 2004 года.

Степени коррозии арматурных прутьев

Согласно рекомендациям документа, о, использовании арматуры со следами ржавчины для армирования железобетонных конструкций, выделяют 4 степени или категории коррозии стальных стержней.

  1. Легкий и чуть заметный налет ржавчины, наличие которого не сказывается на цвете стали, свойствах и технических характеристиках (на прочности и суммарном весе, в частности).
  2. Наличие на поверхности хорошо различимой плотной ржавчины, которая практически полностью удаляется металлической щеткой или ветошью.
  3. Третья категория – локально поверхностная коррозия. Характеризуется легким слоем ржавчины, которая образовалась в результате попадания влаги, она легко удаляется ветошью либо щеткой.
  4. Четвертая степень – наличие объемного коррозийного покрытия, образовавшегося при длительном окислении на открытом воздухе или в условиях повышенной влажности. После очистки такой ржавчины на арматуре остаются следы язвенной коррозии, и уменьшается сечение прутов.


Стальные стержни арматуры с разной степенью коррозии.

На начальной стадии коррозии (первая степень) для беспокойства нет никаких оснований, так как легкий налет исчезнет еще при заливке бетонной смеси. Причем на сечении стержня это никак не скажется.

Для армирования ленточных фундаментов, плитных, ростверков, а также других конструкций из бетона, допускается использовать неочищенную от ржавчины арматурную сталь первых 3-х категорий. В ситуации, когда обстоятельства вынуждают приобретать дешевую арматуру со следами сильной ржавчины – использовать ее без предварительной очистки и проверки специалистами не рекомендуется.

ПРИЕМКА АРМАТУРЫ

Претензии к стальной арматуре по качеству возникают, в основном, из-за наличия ржавчины и проблема в том, что в нормативных документах (ГОСТ 5781-82, ГОСТ 34028-2016) ничего не говорится о допустимом налёте ржавчины. Стальная арматура изготовлена из материала изначально подверженного коррозии — любая арматура имеет налет ржавчины и теряет товарный вид, но, при этом, отлично сохраняет свои свойства и, таким образом, ржавчина не принадлежит к отбраковочному признаку.

Стальная арматура, как и любой черный металлопрокат — подвержена коррозии. Арматура с завода-производителя отгружается в открытых полувагонах и до того, как арматура поступит на склад металлотрейдера, она, по определению, уже имеет налет ржавчины (среднее время движения вагона от производителя до склада в Москве около 1 недели).Так же, надо иметь ввиду, что арматура одного диаметра прокатывается на заводе согласно графику прокатки 1-2 раза в месяц, а складские запасы торговой компании должны поддерживаться постоянно, что бы арматуры хватило до следующего поступления на склад компании единовременно заказывают большое кол-во арматуры одного диаметра и, как следствие, только что поступившая арматура имеет лучший товарный вид, чем та же арматура, но пролежавшая на складе какое-то время.

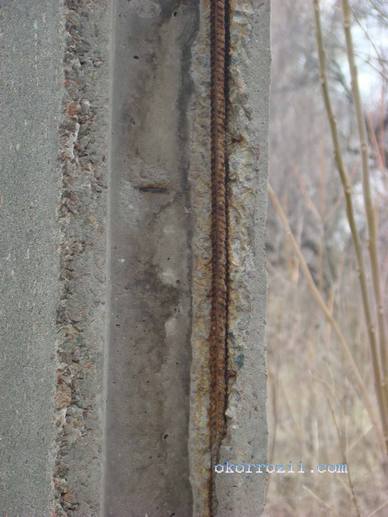

Коррозионное разрушение арматуры в бетоне

Срок службы строительных конструкций сокращает не только коррозия бетона, но и коррозия металлической арматуры. Процесс разрушения металла осуществляется в течение некоторого времени, но определить точный срок службы металлических элементов теоретически невозможно. Особенно опасной является коррозия арматуры в тяжело нагруженных конструкциях.

Пропиточная гидроизоляция с применением гидрофобизирующих пропиток для бетона — очень эффективный способ защиты от коррозии, если пропитка выбрана правильно. Предпочитаете гидрофобные добавки в бетон? Читайте в этой статье о том, как правильно подбирать и использовать их.

Если Вас интересует аренда абс (автобетононасоса), ознакомьтесь с нашими ценами и условиями.

Для предотвращения коррозии необходимо позаботиться, чтобы в составе бетона не находились вещества, агрессивно относящиеся к металлу. Но на практике эта задача является неосуществимой, поскольку невозможно проверить химический состав всех заполнителей бетона.

Коррозия арматуры инициируется элементами, содержащимися в воздухе и влаге, проникающими через поры бетона. Из-за неравномерности этого процесса на разных участках арматуры возникают различные потенциалы, что становится причиной электрохимической коррозии. Скорость этого коррозионного процесса возрастает с повышением пористости и влагопроницаемости материала, а также из-за увеличения концентрации электролита, которую повышают растворенные в воде вещества.

Большой урон металлической арматуре наносит электрокоррозия, возникающая благодаря токам утечки и блуждающим токам, которые появляются в местах расположения электроопор.

Железобетонные опоры контактных сетей являются наиболее уязвимыми составляющими на электрифицированных участках железных дорог.
