Блок питания 12В для светодиодной ленты: что это за «зверь» и каково его предназначение

Нужен ли драйвер или достаточно обычного БП

Чтобы ответить на этот вопрос, надо разобраться, что такое драйвер и в чем состоят его функции. Известно, что параметром, задающим режим работы светодиодов, является ток. Если он ниже номинального, LED будет светить менее ярко. Если ток выше установленного производителем, светодиод излучает более яркий свет, но срок службы его сокращается. При определенном значении полупроводниковый прибор мгновенно выходит из строя.

Под драйвером в данном случае подразумевается блок питания, который выполняет две функции:

  • ограничение тока через светодиод;
  • поддержание этого тока на установленном уровне вне зависимости от параметров напряжения на входе (стабилизация тока).

Вторая функция также решает вопрос компенсации всплесков входного напряжения, также значительно сокращающих ресурс светоизлучающих диодов.

Схема электрическая принципиальная светодиодной ленты.

При изучении схемы светодиодной ленты становится понятно, что она состоит из параллельно соединенных ячеек, выполненных из последовательно включенных резистора и LED. Резистор ограничивает ток, но стабилизировать его не может – яркость будет меняться синхронно с изменением входного напряжения. Если это напряжение стабилизировать, то, по закону Ома, ток также будет стабильным (при неизменном сопротивлении). Отсюда вывод – если выбрать источник питания со стабилизацией напряжения, драйвер не нужен.

Замена реле контрольной лампы зарядки АКБ

Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:

  1. Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.
  2. Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.
  3. Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

Простая схема блока питания светодиодов с конденсатором

Разберём устройство без трансформаторного блока питания для светодиодов на примере фабричного драйвера LED ламы.

  • R1 – резистор на 1Вт, который уменьшает значимость перепадов напряжения в сети;
  • R2,C2 – конде-р служит в качестве токоограничителя, а резистор для его разрядки после отключения от сети;
  • C3 – сглаживающий конде-р, для уменьшения пульсации света;
  • R3 – служит для ограничения перепадов напряжения после преобразования, но более целесообразно вместо него установить стабилитрон.

Какой конденсатор можно использовать для балласта?

В качестве гасящих конденсаторов для светодиодов используются керамические элементы рассчитанные на 400-500В. Использование электролитических (полярных) конденсаторов недопустимо.

Меры предосторожности

Безтрансформаторные схемы не имеют гальванической развязки. Сила тока цепи при появлении дополнительного сопротивления, например прикосновение рукой с оголённому контакту в цепи, может значительно увеличится, став причиной электротравмы.

Детали схемы преобразователя 12 – 220 вольт

Обмотка дросселя L1 выполнена на ферритовом кольце имеющее диаметр 28мм. Она намотана проводом ПЭЛ-2 0,6мм одним слоем до полного заполнения кольца. Трансформатор Т1 представляет из себя сетевой трансформатор на 220 вольт (мощностью не менее 100Вт)  у которого две вторичные обмотки по 9В каждая.

Следует обратить внимание, что низковольтную часть автомобильного преобразователя можно выполнить на печатной плате, а высоковольтную (транзисторы, трансформатор, цепь питания, дроссель, стабилитроны) обязательно объемным монтажом (проводами достаточного сечения). Интегральную микросхему СD4001 можно поменять на К561ЛЕ5, а СD4013 применить отечественный аналог К561ТМ2. Стабилитрон VD1 на напряжение от 5…7 вольт, может быть Д814А, КС156, КС168. Стабилитроны VD2 и VD3 большой мощности  BZX85-33V или КС533. Конденсатор C4 на напряжение не ниже 100В, остальные могут быть на 15 вольт. Стабилитрон VD1 на напряжение от 5…7 вольт, может быть Д814А, КС156, КС168. Стабилитроны VD2 и VD3 большой мощности  BZX85-33V или КС533. Конденсатор C4 на напряжение не ниже 100В, остальные могут быть на 15 вольт

Стабилитрон VD1 на напряжение от 5…7 вольт, может быть Д814А, КС156, КС168. Стабилитроны VD2 и VD3 большой мощности  BZX85-33V или КС533. Конденсатор C4 на напряжение не ниже 100В, остальные могут быть на 15 вольт.

При рабочих деталях и верном монтаже автомобильный преобразователь не требует настройки. Можно лишь подстроить резистором R1 частоту выходного переменного тока.

Автомобильный фильтр питания 12В — Автоэлектрик

Фильтр автомобильный для подключения автомагнитол и другой техники, чувствительной к помехам бортсети — схема и пример изготовления. Как-то однажды понял, что без фильтра в автомобиле ездить не удобно. Штатный, что цепляется к магнитоле, слишком прост и мало эффекта дает, так как состоит из одного конденсатора на 470 мкф и дросселя колечка в 20 витков – такой фильтр срежет ну совсем чуть-чуть помех в лучшем случае, в худшем занимает только место, а еще и бортовой компьютер бы подключить имеет смысл, чтоб не дергался через фильтр. Сами помехи возникают от неравномерности работы генератора, процессов в щеточном узле генератора, а основная часть электрических помех — это распределитель зажигания, там напряжение более 10 кВ, проскакивает уж очень часто. Итак, решено было создать что-то более оптимальное и надежное, для чего были взяты емкости, дроссели, и основой разработки стал 2-П фильтр разных номиналов, 1-й порядок — это малая емкость по ходу с керамическим конденсатором вдовесок, затем малоиндуктивный мощный дроссель, емкость 1000 мкф, дроссель на железном сборном сердечнике, индуктивностью раз в 10 побольше чем колечко, и еще емкость 1000 мкф и керамика, которая все это дело для надежности от самых высокочастотных помех фильтрует. О схемотехнике почитайте здесь — там и программа расчёта фильтров имеется.

Плату нарисовал быстро, и решил ее сделать из стеклотекстолита для надежности, как-никак токи будут проходить значительные, да и воздействие температур в автомобиле вполне возможно, а стеклотекстолит как раз для этих условий и создавался.

Корпус взял квадратную пластиковую коробку, убрав лишние там клемники идущие в комплекте, плату установил на парочку болтиков на дно, пролив для надежности все термоклеем и собрал уже окончательно, вывел провода по-толще наружу.

В итоге больше нет никаких помех, все работает замечательно, и в торпеде автомобиля разместилось все весьма хорошо и компактно. Плату прилагаю, если что ее легко в программе можно подкорректировать под свои детали, хотя имея в наличие парочку ненужных компьютерных блока питания, запчастей под размеры печатки можно надергать и оттуда и тогда ничего переделывать не придется.Это должен знать каждый владелец авто:Распиновка диагностических разъемов В статье приводится описание распиновки диагностических разъемов на большинство современных зарубежных авто. Кроме самой цоколёвки, показано местоположение разъёмов в каждой конкретно…

Диагностические разъемы HONDA В данном справочном материале показаны три схемы диагностических разъемов для авто HONDA, в том числе универсальный 16-ти контактный разъем OBD-II. В конце страницы изображено типичн…
Магнитный активатор экономитель топлива Вопрос экономии топлива автомобилей довольно актуальный в России, особенно в связи с высокими ценами на топливо и низкой эффективностью двигателей машин….

JNC model:SY-300ATX не держит нагрузку

Доброго времени суток, уважаемые форумчане. Попал в ремонт блок JNC SY-300ATX, не включается, вскрытие показало, сгорел предохранитель, два диода в диодном мосте, транзистор с5027 (заменил на с3150), транзистор с945, диод 1n4148, и вспухли два электролита 16v 1000mF. заменил всё выше перечисленное, блок завёлся, напруги в норме, материнка запускается и работает. когда подключаю отдельно лампочку 12В 55 Ватт, блок глохнет.

Входные конденсаторы 200В 330мФ, транзисторы stb std13007, выходные sbl2040ct, sb1040ct и два спаренных диода, шим АТ 2005. Куда копать и что проверять?

3 вложения

Разделение LED-драйверов по типу устройства

Разделить преобразователи можно на два типа – линейные и импульсные. Оба типа применимы к световым диодам, но различия между ними заметны и по стоимости, и по техническим характеристикам.

Линейные преобразователи отличаются простотой конструкции и низкой стоимостью. Но такие драйверы имеют существенный недостаток – возможность подключения только маломощных световых элементов. Часть энергии тратится на выделение тепла, что способствует снижению коэффициента полезного действия (КПД).

Импульсные преобразователи основаны на принципе широтно-импульсной модуляции (ШИМ) и при их работе величины выходных токов обусловлены таким параметром, как коэффициент заполнения. Это означает, что изменения частоты импульсов нет, а вот коэффициент заполнения способен изменяться на величины от 10 до 80%. Такие драйверы позволяют продлить срок службы световых диодов, но имеют один недостаток. При их работе возможно наведение электромагнитных помех. Попробуем разобраться, чем это грозит человеку на простом примере.

У проживающего в квартире или доме установлен кардиостимулятор. При этом в небольшой комнате установлена люстра с множеством приборов, работающих на импульсных лед драйверах для светодиодных ламп. Кардиостимулятор при этом может начать давать сбои. Конечно, это утрировано и для создания столь сильных помех нужно очень много ламп, которые находятся на расстоянии менее метра от кардиостимулятора, но все же риск присутствует.

Характеристики преобразователей

Преобразователи DC/AC относятся к электрическим приборам, позволяющим изменять уровень и форму постоянного сигнала. Современные приспособления отличаются небольшими габаритами и весом. К основным их параметрам относят:

  1. Мощность. Различают две её разновидности — наибольшую постоянную и пиковую. Первая обозначает количество энергии, которое может пропускать через себя устройство продолжительное время без потери работоспособности. Вторая характеризуется значением, которое может выдержать прибор в течение одной секунды и при этом остаться в работоспособном состоянии. В качестве единицы измерения используется ВА или Вт. Зависимость между этими единицами измерения можно описать соотношением: 1 Вт = 1,6 ВА. Например, если нагрузка, подключаемая к инвертору, потребляет 500 Вт и постоянная мощность преобразователя заявлена как 500 Вт, то вместе их использовать нельзя, так как DC/AC конвертор просто сгорит.
  2. Форму выходного сигнала. Синусоидальный сигнал характеризуется плавностью изменения амплитуды напряжения и частоты. Большинство приборов, например, простая бытовая техника и нагреватели, не требуют правильной формы сигнала. А вот устройства с трансформаторными источниками питания, электродвигателями, с узлами APFC очень требовательны к форме сигнала.
  3. Коэффициент полезного действия (КПД) — показывает зависимость между мощностью, затрачиваемой на выполнение полезной работы, и потребляемой. В среднем КПД преобразователей составляет 85−90%.
  4. Диапазон входного напряжения. Обозначает допустимую величину амплитуды входного сигнала, при котором возможно преобразование.
  5. Разброс выходного напряжения. Это диапазон, в котором может изменяться амплитуда сигнала на выходе. Обычно он лежит в пределах 210−230 вольт.
  6. Тип охлаждения. Для охлаждения радиодеталей, использующихся при изготовлении инверторов, применяются пассивные (радиаторы) и активные (вентиляторы) системы.

Предельные параметры

Как и у любой другой микросхемы, у TL494CN описание в обязательном порядке должно содержать перечень предельно допустимых эксплуатационных характеристик. Дадим их на основании данных Motorola, Inc:

  1. Напряжение питания: 42 В.
  2. Напряжение на коллекторе выходного транзистора: 42 В.
  3. Ток коллектора выходного транзистора: 500 мА.
  4. Диапазон входного напряжения усилителя: от — 0,3 В до +42 В.
  5. Рассеиваемая мощность (при t< 45 °C): 1000 мВт.
  6. Диапазон температур хранения: от -55 до +125 °С.
  7. Диапазон рабочих температур окружающей среды: от 0 до +70 °С.

Следует отметить, что параметр 7 для микросхемы TL494IN несколько шире: от –25 до +85 °С.

↑ Особенности импульсного варианта ЭН

Аналоговые электронные нагрузки безусловно хороши и многие из тех, кто использовал ЭН при наладке силовых устройств, оценили ее преимущества. Импульсные ЭН имеют свою изюминку, давая возможность для оценки работы блока питания при импульсном характере нагрузки таком, как, например, работа цифровых устройств. Мощные усилители звуковых частот так же оказывают характерное влияние на питающие устройства, а потому, неплохо было бы знать, как поведет себя блок питания, расчитанный и изготовленный для конкретного усилителя, при определенном заданном характере нагрузки. При диагностике ремонтируемых блоков питания эффект применения импульсной ЭН так же заметен. Так, например, с помощью импульсной ЭН была найдена неисправность современного компьютерного БП. Заявленная неисправность данного 850-ваттного БП была следующей: компьютер при работе с этим БП выключался произвольно в любое время при работе с любым приложением, независимо от потребляемой, на момент выключения, мощности. При проверке на обычную нагрузку (куча мощных резисторов по +3В, +5В и галогенных лампочек по +12В) этот БП отработал на «ура» в течении нескольких часов при том, что мощность нагрузки составила 2/3 от его заявленной мощности. Неисправность проявилась при подключении импульсной ЭН к каналу +3В и БП начал отключаться, едва стрелка амперметра доходила до деления 1А. При этом токи нагрузки по каждому из прочих каналов положительного напряжения не превышали 3А. Неисправной оказалась плата супервизора и была заменена на аналогичную (благо, был такой же БП с выгоревшей силовой частью), после чего БП заработал нормально на максимальном токе, допустимом для используемого экземпляра импульсной ЭН (10А), которая и является предметом описания в данной статье.

Выбор блока питания по электрическим характеристикам

Расчет блока питания для любой светодиодной ленты надо начинать с напряжения. Оно должно соответствовать напряжению питания ленты. Если напряжение источника будет выше, светильник быстро выйдет из строя. Если ниже – будет светиться в полнакала.

Второй важный параметр – наибольшая мощность. Она рассчитывается по следующей формуле:

Pист=Руд*Lленты*Кзап, где:

  • Рист – минимальная мощность блока питания;
  • Руд – удельная потребляемая мощность (мощность, которую потребляет 1 метр полотна);
  • Lленты – общая длина отрезков полотна;
  • Кзап – коэффициент запаса, может быть равен от 1,2 до 1,4.

Некоторые величины должны быть рассмотрены подробнее.

Как определить потребляемую мощность одного метра ленты

Проще всего определить потребляемую мощность метра полотна по технической спецификации. Там этот параметр указан в явном виде. Если ее нет, но известен тип ленты, в различных источниках можно найти эту характеристику.

Светодиоды 5050 и 3028 различаются размером.

Если и это невозможно, то во многих случаях удельное потребление можно определить с помощью линейки. Для этого надо измерить размеры светодиода и определить его форм-фактор. По этой характеристике можно найти потребляемую мощность одного светодиода, посчитать их количество на метре и перемножить.

Светодиод -15730-2
Размеры, мм3,5х2,85х55,6х34,8х34,8х3
Потребляемая мощность, Вт0,060,20,50,51
Потребляемый ток, А0,020,060,150,150,3

Проблема только в том, что некоторые LED выпускаются в разных вариантах – с одним кристаллом или с 2-3. В этом случае и мощность будет отличаться в 2-3 раза. И единственный способ найти искомый параметр – взять наименьший отрезок ленты и запитать его от источника заведомо большей мощности. Замерив ток в амперах и умножив его на напряжение питания (12 В или другое), можно получить удельную мощность отрезка (Вт). Посчитав количество отрезков в метре, можно выйти на искомую величину.

Схема измерения тока.

Если амперметра нет, можно перед подключением к источнику питания замерить сопротивление резистора, установленного на отрезке (или считать, если маркировка доступна). После подачи питания замерить напряжение на нем и найти ток по известному соотношению: I=U/R, где I – искомый ток в амперах, U – напряжение питания в вольтах, R – сопротивление резистора.

Резистор в 300 Ом на LED-ленте.

Зачем нужен коэффициент запаса и что он учитывает

При выборе мощности БП без коэффициента запаса он будет работать на пределе своих возможностей. Этот режим имеет свои недостатки:

  1. «Китайский ватт» может быть меньше обычного ватта. Если говорить серьезно, это означает, что фактическая наибольшая мощность недорогих блоков питания из Юго-Восточной Азии зачастую меньше задекларированной.
  2. Часть электронных компонентов на максимальном токе (и максимальном нагреве) имеет сокращенный срок службы. Это особенно касается намоточных деталей (трансформаторов, дросселей), которые в недорогих блоках питания делаются вручную кустарным способом из тонкого провода с некачественной изоляцией.
  3. Если в источнике питания есть некачественно пропаянные контакты (это вполне обычный случай), то на максимальном токе они будут нагреваться и качество соединения будет ухудшаться. Это вызовет еще больший нагрев, и так по кругу до выхода из строя.
  4. При небольшом повышении температуры в помещении электронный блок выходит на предельный режим и его срок службы непредсказуемо сокращается.
  5. Потребляемая осветительной системой мощность зависит от схемы (хоть и не критически). Конфигурация осветителя может содержать: диммер (диммеры), RGB-контроллер, драйвер (или несколько), усилитель (возможно, не один), прочие приборы.

Подключение LED-ленты через блок управления.

Все эти устройства потребляют токи на холостой ход и на собственные нужды (питание внутренней схемы и т.д.), их КПД не равен 100%. По сравнению с токами, потребляемыми LED-светильниками, они невелики. Но если БП работает в режиме «на грани», эта небольшая добавка может стать критической.

Исходя из этих соображений, по реальной ситуации к рассчитанной мощности надо добавить когда 20, а когда и 40 процентов.

Как из 220 вольт сделать 12 вольт самостоятельно

Для подбора может понадобиться:

  • прибор для измерения напряжения;
  • изолирующая лента;
  • киперная лента;
  • медная проволока;
  • паяльник;
  • инструмент для разборки (кусачки, отвёртки, плоскогубцы, нож и т. п. ).

В первую очередь необходимо определить, с какой стороны переделываемого трансформатора расположена вторичная обмотка. Аккуратно снять защитный слой для получения к ней доступа. Используя тестер, измерить напряжение на выводах.

В случае меньшего напряжения к любому из концов обмотки допаять проволоку, тщательно заизолировав место соединения. Используя эту проволоку сделать десять витков и опять измерить напряжение. В зависимости от того насколько увеличилось напряжение и рассчитать дополнительное количество витков.

В случае если напряжение превышает требуемое, делаются обратные действия. Отматываются десять витков, измеряется напряжение и рассчитывается, сколько их необходимо их убрать. После этого лишний провод обрезается и запаивается на клемму.

По окончании работ трансформатор собирается в обратной последовательности. Если все правильно рассчитано, то получится преобразователь из 220 в 12 вольт переменного напряжения. Для получения постоянного напряжения необходимо добавить выпрямитель. Это простейшее электронное устройство, состоящее из диодного моста и конденсатора. Используя свойства диодов, напряжение выпрямляется, а с помощью конденсатора убираются паразитные влияния.

Следует отметить, что при использовании диодного моста выходная разность потенциалов поднимется на величину, равную произведению переменного напряжения и величины 1.41.

Главным преимущество трансформаторного преобразования является простота и высокая надёжность. А недостатком — габариты и вес.

Самостоятельная сборка импульсных инверторов возможна только при хорошем уровне подготовке и знаний электроники. Хотя можно купить готовые наборы КИТ. Такой набор содержит печатную плату и электронные компоненты. В набор также входит электрическая схема и чертёж с подробным расположением элементов. Останется только всё аккуратно распаять.

Используя импульсную технологию, можно сделать и преобразователь с 12 на 220 вольт. Что очень полезно при использовании в автомобилях. Ярким примером может служить источник бесперебойного питания, сделанный из стационарного оборудования.

↑ Преимущества электронного эквивалента нагрузки

Чем же в принципе электронные нагрузочные эквиваленты предпочтительнее традиционных средств (мощные резисторы, лампы накаливания, термонагреватели и прочие приспособления), используемых зачастую конструкторами при наладке различных силовых устройств? Граждане портала, имеющие отношение к конструированию и ремонту блоков питания, несомненно знают ответ на этот вопрос. Лично я вижу два фактора, достаточных для того, что бы иметь в своей «лаборатории» электронную нагрузку: небольшие габариты, возможность управления мощностью нагрузки в больших пределах простыми средствами (так, как мы регулируем громкость звучания или выходное напряжение блока питания — обычным переменным резистором а не мощными контактами рубильника, движком реостата и т.д.).

Кроме того, «действия» электронной нагрузки можно легко автоматизировать, облегчив таким образом и сделав более изощренными испытания силового устройства с помощью электронной нагрузки. При этом, разумеется, освобождаются глаза и руки инженера, работа становится продуктивней. Но о прелестях всех возможных наворотов и совершенств — не в этой статье, и, быть может, от другого автора. А пока, — лишь о еще одной разновидности электронной нагрузки — импульсной.

Не держит нагрузку канал 3,3в

Здравствуйте! Попался мне БП LogicPower 450W, с платой KY-9605M, собран на шиме WT7520. Попал с наклейкой СЦ – “Не держит нагрузку”, проверка показала, что проблема в линии 3,3в, все остальные напряжения в норме(в т. ч. дежурка), нагрузку выдерживают нормально, линия 3,3в при нагрузке 1,5А проседает до 2,5В, с большей нагрузкой и естественно большей просадкой БП уходит в защиту, на остальные линии просадка 3,3в не влияет, всё укладывается в допуск. 5,1-5,2в 12,1-12,2В Дежурка 5,1-5,2в Стабилизатор 3,3 в норме, выпрямители тоже, в том числе и на 5В. В узле коррекции магн.

  • 23 комментария
  • Подробнее
  • 1289 просмотров

Питание светодиодной ленты

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Категории: Делимся опытом , Все про светодиоды Количество просмотров: Комментарии к статье: Самодельный светильник из светодиодной ленты. Тема светодиодного освещения является, в последнее время, одной из самых популярных. В большинстве случаев на просторах интернета среди самодельных источников света, мне приходилось встречать лампы, выполненные из отдельных светодиодов и установленные в корпус неисправной энергосберегающей лампы вместе с блоком питания.

Такая компоновка позволяет использовать светодиодную лампу вместо обычной лампы накаливания без всякой переделки светильника. Некоторым недостатком данной конструкции необходимо признать относительную сложность изготовления печатной платы , которая обычно имеет форму круга. Пример реализации самодельной светодиодной лампы, выполненной из отдельных светодиодов, приведен на рис. Вместе с тем, в настоящее время очень широкую популярность получили светодиодные ленты.

Но, как правило, их используют в основном для декоративной подсветки и очень редко – в качестве освещения. Однако, если не для основного освещения, то для локальной подсветки определенных зон, использование светодиодных лент может быть довольно эффективным.

Поэтому, сегодня мы поговорим о создании простого самодельного светильника на основе светодиодной ленты. Cамодельная светодиодная лампа, выполненная из отдельных светодиодов.

Конструкция ленты позволяет отрезать от неё нужные куски в зависимости от конкретных требований. Рядом с линией разреза имеются контактные площадки, к которым припаиваются питающие провода. С обратной стороны на светодиодную ленту нанесена самоклеящаяся пленка. Наиболее популярными являются ленты с питанием 12В. В своё время я заказывал на ebay. В качестве корпуса был использован все тот же вышедший из строя светильник для люминесцентных ламп мощностью 8 Вт и длиной 30 см.

Светильник разбираем, извлекаем плату ЭПРА и наклеиваем на внутреннюю поверхность светильника светодиодную ленту. Всего получилось шесть сегментов по три светодиода в каждом сегменте или в общей сложности 18 светодиодов, установленных с интервалом в 15 мм между ними рис. Неисправный ЭПРА выбрасывать не нужно, его печатную плату вполне можно использовать для блока питания нашего светильника. Да и не только, плату, а и некоторые его компоненты разумеется, при условии, что они остались исправными , например, диодный мост.

На блоке питания остановимся более подробно. Для питания светодиодов необходимо применять блоки питания со стабилизацией по току. Иначе светодиоды будут постепенно разогреваться до критической температуры, что неизбежно приведет к их выходу из строя. Наиболее простым и оптимальным решением в нашем случае будет использование бестрансформаторного блока питания с балластным конденсатором рис.

Ремонт питающего устройства настольного компьютера

Сегодня наибольшее распространение для питания настольных (десктопных) конструкторов получили устройства «АТХ» различной мощности. Поводом для их ремонта должно послужить:

материнская плата не запускается (компьютер полностью неработоспособен);
вентилятор охлаждения самого устройства не вращается;
блок многократно «пытается» самозапуститься.

Перед началом ремонта устройств «АТХ» необходимо собрать нагрузочную схему (рисунок). Ремонт осуществляют в следующей последовательности:

  • устройство вынимается из компьютера и с него снимается кожух;
  • пылесосом и кисточкой удаляется пыль с электронных плат и поверхностей деталей;
  • производится внешний осмотр электронных элементов и печатных плат;
  • подключается нагрузочное устройство.

Если при включении лампа ярко вспыхивает и продолжает гореть, значит из строя вышел диодный мост в высоковольтной части или фильтрующий конденсатор. Возможно перегорание высоковольтного трансформатора.

Если предохранитель цел, то причиной неработоспособности может быть:

  • выход из строя транзисторов генератора импульсов;
  • неисправность ШИМ-контроллера.

В этих случаях проще приобрести новое устройство, которое в зависимости от мощности, стоит от 600…800 рублей.

При многократном самозапуске устройства причиной неработоспособности обычно является вход из строя стабилизатора опорного напряжения. При этом система компьютера не может пройти режим самотестирования отключает и включает модуль питания.

Помогите разобраться. Power Man IP-P350AJ2-0, «горячие» электролиты 680×200 Ost, один «горячий» W12NK90Z, «холодные» два SBL4045PT, один MBR2010OPT. Микросхемы ШИМ – GM3843, дежурка – ICE2A0565Z, супервайзер – WT7510. Дежурка 5,12V «чистая», а выходные 5V и 12V пульсируют. Заменены все электролиты кроме «горячих». Снятые все проверены – целые! Проверены «горячие» на С и ESR, в норме. Sparkman SM-350W, «горячие» электролиты 220×200 CapXon, там же два C4106 + один C3866, «холодные» два CEP703AL, F12C20C, 85L304OPT. ШИМ – TL494CN. Дежурка 5,02V «чистая», а выходные 5V и 12V пульсируют.

2461 просмотр

Извиняюсь, забыл, здесь rom.by/forum/delux_dlp-440w_treshchit_silovoj_trans_prygajut видимо аналогичная неисправность была. Только вот решение не понятно.

Там другой БП и схемотехника другая. У вас в первом, в цепи питания 3843 мелкий электролит 10-22мкФ точно проверен?А питание самого ШИМа случайно не прыгает, на 7выводе? Ставлю туда на 47, да и керамикой можно зашунтировать. А во втором гляньте электролит в цепи питания 494, там обычно 47мкФх50В. у меня было как-то после остановки вентилятора и замены почти всех электролитов, упустил именно этот в питании ШИМа. А он высох – осталось 0,2мкФ вместо 47 Поведение было как у ваших.

Читать также: Самодельный компрессор для покраски автомобиля

Согласен. Но очень похожая неисправность. И период всплесков и звук тоже. ВСЕ электролиты кроме двух высоковольтных заменил на новые Jamicon. По схеме с15 стоял 10х50 заменил на такой же. Да по схеме параллель керамика c16 104. По совету поставил 47х50. Пульсации остались на выходе и на 7 ноге тоже они есть. На выходах поменялась чуть форма. Во втором с23 47х50 заменил на новый не глядя. Эффект нулевой. И тоже на 12 ноге всплески. Была мысль заменить тоже все электролиты, но остановила безрезультатность первого.

В наше время практически все электроприборы бытового назначения имеют специальные приспособления, именуемые импульсными блоками. Они могут иметь вид как отдельного модуля, так и платы, размещенной в конструкции прибора.

Импульсный блок питания

Поскольку импульсные блоки предназначены для выпрямления и понижения сетевого напряжения, то они могут часто выходить из строя. Поэтому, чтобы не покупать новое дорогостоящее бытовое устройство, знания о том, как его можно починить своими руками будут достаточно востребованными. О том, как выявить неисправности работы данного прибора или платы, а также как самостоятельно провести его ремонт, вам расскажет данная статья.

Общие сведения

Светодиодные устройства являются довольно экономичными осветительными приспособлениями. В последнее время популярность этих приборов находится на высоком уровне. Такое освещение состоит из эластичной ленты, куда с определенным интервалом установлены диоды, которые имеют различный размер. Длина светодиодной ленты составляет стандартно 2−5 метра. Однако при желании ее можно разрезать на несколько участков (по три LED-элемента) либо неограниченно наращивать длину. От этого показателя, а также плотности нанесения и размера диодов на основание будет зависеть мощность устройства.

Подсоединение светодиодной ленты (220 Вольт) имеет некоторые особенности. Ее не получится просто так подключить к штекеру и подсоединить в сеть. Также необходимо учитывать, что на сегодняшний день изготавливается множество видов подобного рода устройств. Во время подключения этот факт тоже нельзя оставлять без внимания. Есть монохромные ленты, излучающие лишь один цвет. Это может быть синий, белый, зеленый, красный или желтый. Однако существуют и многоцветные устройства, которые могут выдавать любой цветовой фон во время определенной комбинации всего трех основных цветов. Их подсоединение отлично от монохромных видов устройств.

Основные достоинства

Прежде чем начинать подключение светодиодной ленты к сети 220в по схеме, необходимо знать про основные достоинства данного устройства. Для начала сюда относится экономичность описываемого прибора освещения. При этом же уровне светового излучения простая лампочка потребляет гораздо больше электроэнергии, ее КПД намного ниже. Время эксплуатации диодного устройства составляет приблизительно 7−10 лет. Его гибкое основание дает возможность сделать любую конфигурацию. Причем освещение можно установить даже в труднодоступных участках.

Разновидности

Кроме цветового свечения, эти устройства могут отличаться по нескольким главным факторам. Светодиоды могут быть различных размеров. На сегодняшний день, как правило, изготавливаются устройства с размерами 50×50 и 35×28 мм. Размер обозначен в маркировке осветительного прибора (5050 или 3528). В последнем случае светодиод имеет меньшую площадь, потому яркость его освещения ниже, и наоборот.

Имеет значение и частота, с которой диодные элементы установлены на один метр ленты. Когда их количество находится в диапазоне 40−110 штук, то оборудование будет подключаться от напряжения 12 Вольт. Здесь возможна общая или зональная подсветка, которую может предоставить светодиодная лента. Подключение в спальню, гостиную, на кухню и другие помещения можно выполнить с помощью этих устройств.

Провода и разъемы

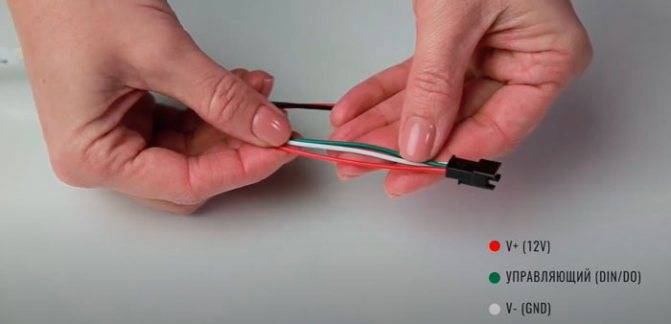

Цифровая лента на конце имеет минимум не два, а три провода.

V+ (5V или 12V)

V- (GND)

управляющий провод

Два из них — это обычное питание, а третий отвечает за направление сигнала. К проводам на концах уже готового к использованию изделия припаяны специальные разъемы:

DI (Digital Input) или цифровой вход в начале ленты

DO (Digital Output) цифровой выход

При наличии таких разъемов подключить ленту неправильной стороной у вас не получится. Второй конец DO требуется при наращивании длины световой конструкции.

Ошибка №4

А вот без таких разъемов начало и конец ленты можно и перепутать.

В этом случае ничего гореть и светиться у вас не будет.

Ошибка №5

Слишком длинные провода питания от контроллера.

Если у вас наблюдается ситуация, при которой лента не загорается, пока вы не коснетесь и не проведете рукой по питающим проводам, то скорее всего они слишком длинные и управляющий провод подвержен помехам.

В этом случае попробуйте их скрутить косичкой. В некоторых ситуациях помогает.
