Как сделать бак из нержавейки своими руками
Для обеспечения потребностей парилки требуется не менее 10 л воды на каждого посетителя парилки. В среднем для печки в баню изготавливаются баки из нержавейки емкостью минимум 60 л, для трех человек этого достаточно, чтобы попариться и помыться под душем. Существуют также водогрейки емкостью 70, 80 и даже 100 л.

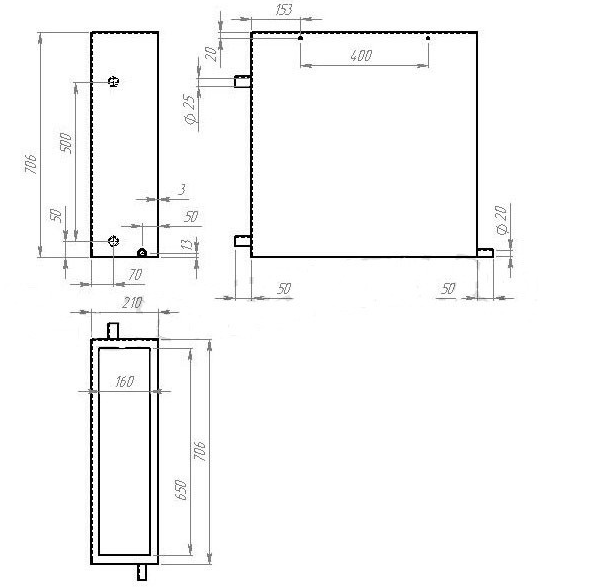

Один из вариантов бака на 70 л, изготовленного из тонколистовой нержавейки, приведен на чертеже ниже. Полная емкость составляет 90 л, но, учитывая опасность закипания воды, подобные конструкции для бани проектируют с небольшим запасом по объему, в данном случае 20%.
Проблемы изготовления «самоваров»
Если нет опыта построения насадных конструкций из нержавейки, то лучше всего взяться за изготовление настенной модели, в крайнем случае, попытаться сделать выносной бак.
Основной проблемой производства самоваров из нержавейки остается качество сварки и сбалансированность. В первую очередь предъявляются высокие требования к качеству опорного стакана или куска трубы, на котором бак стоит на корпусе печи. Из-за высокой температуры, до 700оС, и огромного веса «самовара», около 70 кг, требуется высокое качество материала и сварки центрального шва.
В противном случае кольцевой шов по нержавейке, фото, может растрескаться, и бак потеряет герметичность. Вторая проблема – центровка «самовара», если корпус сварен с нарушением геометрии несимметрично, то любое отклонение от вертикали может закончиться опрокидыванием всей конструкции.
В сравнении с «самоваром», настенный бак из нержавейки проще и доступнее в изготовлении.
Материалы и инструменты
При самостоятельном изготовлении любых емкостей из нержавейки в первую очередь необходимо правильно подобрать материал или марку стали. В номенклатуре или сортаменте можно найти огромное количество нержавеющих сталей листового проката, но для самостоятельного изготовления лучше всего использовать марку с повышенным содержанием кремния или углерода.
В этом случае есть шанс сварить тонколистовую нержавейку для бани с минимальным количеством брака. Сделать подобную работу непрофессионалу не так просто, как может показаться. Если на первом плане стоит вопрос, насколько использование легированных сталей гигиенично и безопасно в условиях бани, то лучше всего выбрать 08Х17 или 12Х18Н10:
- Обе марки обладают высокой пластичностью, а значит, сварочные швы бака не растрескаются при сильном нагреве;
- Есть шанс сварить корпус водогрейки обычным углекислотным полуавтоматом;
- Бак абсолютно безопасен для бани, из данных марок нержавейки изготавливают столовую посуду.
Кроме листовой нержавеющей стали, нужно будет приобрести или взять в аренду болгарку, комплект разметочных стальных линеек и уголков, струбцины и сам сварочный углекислотный аппарат, с проволокой для выполнения работ по нержавеющей стали. Позже, чтобы повесить бак на стену бани, потребуются дюбеля и монтажные скобы.
Пошаговая инструкция
Первым делом необходимо разложить листовой металл на ровной горизонтальной поверхности. С помощью линеек и угольников переносим размеры из чертежа на лист так, чтобы материал использовался с минимальным количеством отходов и обрезков.
Вторым действием разрезаем выкройку на нержавейке, выравниваем и зачищаем кромки заготовок стен бака до состояния абсолютно ровных линий, наличие заусениц неважно, все закроет сварочный шов
Далее поочередно собираем боковую стенку бака с торцевыми поверхностями, делаем это с помощью струбцин. Фиксируем листы нержавейки с помощью сварочных точек.
Собранные половинки соединяем в один корпус, зажимаем струбцинами и свариваем швы, сначала короткими участками, затем даем остыть и провариваем все изделие по контуру.
Перед тем как ставить водогрейку в бане, наливаем внутрь воду и проверяем на предмет возможной течи на швах. Обычно сваренные швы на печах бани проверяют керосином, в данном случае подойдет и вода с небольшой добавкой жидкого мыла.
Наружные швы натираются мелом или зубным порошком. Если слой затирки на нержавейке не потемнел от воды, то швы признаются герметичными. После установки крышки, подводных штуцеров и сливного крана бак из нержавейки может отправляться на сборку в баню.
Нержавеющий бак: установка в бане
Проще всего устанавливаются насадные баки. Нужно установить кольцевую муфту, фиксирующую водогрейку на дымоходе печи, далее ставится опорный стакан и сам корпус бака из нержавейки. Последним на корпус устанавливается шиберный узел и дымоходная труба, идущая на крышу бани.
Для монтажа настенной водогрейки на печку используют монтажные хомуты и болтовое крепление. Коробка из нержавейки должна быть прижата к стенке с усилием в 8-10 кг.
Наиболее сложной считается установка выносной водогрейки. Сам бак подвешивают на дюбелях и монтажных петлях на высоте не менее 150 см.
Далее в соответствии со схемой прокладывают по бане металлические гофры. Обычно условиями подключения требуется, чтобы трубы располагались к линии горизонта под углом не менее чем на 30о. Но на практике водогрейные емкости из нержавейки комбинированного типа нормально работают в бане, даже при уклоне в 10о.
Виды регистров, принцип работы, преимущества
Регистры – это герметичные ёмкости, используемые для нагрева жидкости в сопредельных помещениях. Теплообменники для бани оборудуются парой штуцеров, что позволяет соединять их с отопительной системой и водоснабжением. Теплообменники бывают нескольких типов:
- печные – монтируются в теле печи;
- корпусные регистры – устанавливаются возле отопительной системы;
- трубные регистры – крепятся к дымоходу.
Каждый вид имеет свои преимущества. Если необходимо максимально долго сохранять температуру воды, то лучше купить печной регистр. Жидкость, залитая в бак, не будет остывать, пока кирпич или металлический корпус удерживают тепло.
Трубные теплообменники используют энергию горячих газов для отопления, что делает их намного производительнее. Вода, залитая в бак, быстро нагревается, а в процессе топки бани поддерживается высокая температура. Корпусные регистры, смонтированные возле печи, позволяют быстро нагревать жидкость.
Бак из нержавейки для воды
Емкость для нагрева и хранения воды в парилке или в предбаннике можно получить двумя способами:
Купить в специализированном салоне, реализующем оборудование для бань. Фирменные нержавеющие баки для воды стоят достаточно дорого, в среднем 200-250 долл. Приобретать дешевый ширпотреб, равно как и пытаться делать из китайской нержавейки сомнительного качества, не имеет смысла. Через пару лет вся конструкция из нержавеющей стали прогорает быстрее, чем отечественный легированный и даже черный металл;
Заказать у мастеров. Качественные баки для воды из нержавейки для бани изготавливаются за 150 долл. в среднем за 5-7 дней
Для мастера потребуется лишь чертеж и размеры, иногда приходится покупать материал или согласовывать марку стали, особенно это важно, если предполагается изготовить самоварный или насадной тип бака для печи.
Третий способ предполагает изготовление баков из нержавейки своими силами. Дело непростое, но вполне по силам человеку, знакомому с работой углекислотного, а лучше аргонового полуавтомата.
К сведению! Традиционно баки для печи в баню из нержавейки собирают сваркой из предварительно раскроенного металла толщиной 1-1,5 мм.
Очень тонкий металл для сварочных работ, потребуется определенная практика и хорошее сварочное оборудование, которое можно легко найти в ближайшей авторемонтной мастерской. Поэтому, до того как будет принято решение, делать бак из нержавейки для бани своими руками или покупать готовый, необходимо реально оценить свои возможности и выбрать конструкцию металлической емкости.
Виды ёмкостей, особенности монтажа, габариты
Баки подходят для эксплуатации при высоких температурах и избыточной влажности. Изделия не подвластны воздействию коррозии. Благодаря высококачественной сварке, швы баков абсолютно герметичны, что исключает тепловые потери.
Баки различают по форме и исполнению:
- овальные конструкции на трубе – самоварный тип;
- овальные контурные изделия – вертикальное исполнение;
- овальные контурные баки – горизонтальное исполнение;
- прямоугольный бак на трубе – самоварный тип;
- прямоугольные контурные баки.
Объём баков варьируется в пределах 55 – 125 литров, что позволяет купить изделие, соответствующее вашим требованиям. Баки для бани используются с целью хранения разогретой воды. Жидкость заливается в ёмкость через специальный штуцер, также для этих целей может использоваться верхнее отверстие.
Бак, как правило, изготовлен из стали AISI 430, толщина листов достигает 1 мм, благодаря чему прекрасно удерживается температура. Бак на трубе монтируется на дымоход, помещаясь над топкой. Основным элементом конструкции, является труба, производительность определяется в зависимости от её диаметра, варьируемого в пределах 110 – 120 мм.
Контурным бакам предписано находиться в сопредельном помещении бани, например, в моечной комнате. Принцип действия контурных конструкций заключается в вытеснении холодной жидкости горячей водой, которая была разогрета в регистре. Изделие комплектуется парой штуцеров и крышкой. Преимуществом является возможность монтажа в любой точке объекта, что очень удобно, если баня небольшая.
Рекомендуется купить изделие, соответствующие условиям эксплуатации. Парная, в которой будет установлена система и мебель для бани должна по своим параметрам подходить для использования выбранной конструкции. Учитывая особенности внутреннего устройства помещения, его площадь, возможности монтажа, следует подобрать продукт, который идеально подойдёт для использования в таких условиях. Покупка порадует, если банная печь будет максимально функциональной, а ее производительность позволит добиться оптимального эффекта от эксплуатации.
