Устройство шумопоглащающих подвесных потолков
Самый простой способ огородить потолок от постороннего шума, это установить подвесной акустический потолок из гипсокартона. Такой материал сам по себе является хорошим звукоизолятором, однако, чтобы повысить его эффективность в металлический каркас подвесной системы закладывают маты из минеральной или базальтовой ваты.
Так же можно применить в пространстве за подвесным потолком и стекловату, в любом случае эти материалы надежно заблокируют посторонние шумы.
Если планируется установить натяжной потолок, то и в этом случае разумно применить плиты, изготовленные из базальтового волокна или пенополиуретана. Их фиксируют к существующей основе подвесного потолка специальными пластиковыми «грибками». В среднем идет 5 шт. на одну плиту.
После того, как акустические потолочные плиты уложены, производят натягивание потолочного полотна на закрепленный к стенам багет. В качестве потолочного полотна рекомендуется применять материалы с микроперфорацией. Она позволит «дышать» звукоизоляционному слою и не позволит накапливаться водяным парам в изоляторе.
Чтобы максимально сохранить пространство помещения после установки натяжных потолков можно наклеить на перекрытие плиты из пробкового дерева. Потолочные акустические панели клеят стык в стык на заранее подготовленную поверхность специальным клеем. Такие плитки обладают малой звукопроницаемостью при толщине всего в 5 мм. Такие варианты звукоизоляции можно применять и для реечных и кассетных потолков.
Звукоизоляционные потолки ARMSTRONG
Акустические потолки Армстронг представляют собой легкий каркас из алюминиевого сплава, в который монтируются звукопоглощающие панели. Они изготавливаются из минерального волокна и имеют пористую структуру. С лицевой стороны панели покрывают декоративным слоем – это стандарт технологии подвесного потолка Армстронг.
Плиты часто имеют размет 600 х 600 мм и толщину всего 1.5-2см. Акустические панели для потолка имеют коэффициент звукопоглощения 35 ДБ, что позволяет полностью защитить потолок от проникновения посторонних шумов. Малый вес плиты значительно облегчает их установку в подвесной каркас.
Потолки Армстронг акустические стоят в одном ряду с другими известными шумоизолирующими потолками. Примером может служить потолок ЭКОФОН. Звукоизоляционные панели такой системы изготовлены из стекловаты и имеют замечательную влагостойкость и низкую звукопроницаемость.
Плиты могут монтироваться как на открытые, полуоткрытые и закрытые крепежи для подвесного потолка или системы. При этом такой потолок обладает высокой теплоизоляцией. Особой популярностью пользуются подвесные акустические потолки датской фирмы Роквэл (Rockwool). В качестве материала для акустических панелей потолка РОКФОН используется базальтовая вата.
Заключение
Для того чтобы обеспечить уют и комфорт любого помещения необходимо не только разработать удобный и красивый дизайн, но и защититься от внешних раздражителей. Возможно, эта статья поможет определить, какой акустический потолок Вам подойдет.
Разновидности натяжных потолков со звукоизоляционными свойствами
Классификация акустических потолков может осуществляться по различным основаниям. Рассмотрим некоторые из них.
По диаметру отверстий в полотне и по интервалу между отверстиями в полотне. Существует несколько десятков разновидностей акустических полотен с разным диаметром отверстий и интервалом между ними. Чем больше помещение в котором предполагается установка такого полотна, тем больше отверстие. Однако из этого правила есть исключение, чтобы подобрать полотно с нужным размером отверстий
Важно учитывать не только размер помещения, но и его конфигурацию.
По толщине полотна натяжного потолка. Разные производители акустических натяжных потолков предлагают полотна разной толщины
Чем толще полотно, тем лучшими звукоизоляционными характеристиками оно обладает. Однако при этом следует помнить, что более толстое полотно имеет больший вес. И большую горизонтальную нагрузку. А также более высокую цену.
Расстоянием между базовым потолком и полотном. Современные производители предлагают потолки, которые несколько отличаются по технологии установки. Иными словами одни устанавливаются с меньшим зазором между полотном и базовым потолком. А другие с большим. К слову сказать, меньший зазор не всегда считается хорошим вариантом, он, конечно, сохранит полезное пространство вашей комнаты, однако может обладать худшими звукоизоляционными свойствами.
В заключение следует отметить, что акустический потолок – это технология, которая позволяет сравнительно с небольшими затратами эффективно звукоизолировать вашу комнату, а также улучшить ее акустическую атмосферу. Думая о зрительной эстетике и комфорте, не забывайте об эстетике и комфорте звуковой. Став обладателем такого натяжного потолка, вы навсегда забудете о посторонних шумах, чем обеспечите себе покой и отдых.
Интересное:
Дышащие натяжные потолки – что это?
Двухуровневые натяжные потолки – фото и дизайн
Обзор натяжных потолков с шумоизоляцией
Тканевые или пвх натяжные потолоки – что лучше?
Сатиновые натяжные потолки – в чем их отличие?
Тканевые натяжные потолки – обзор и фото
Правила расположения акустической системы
Расположение акустических систем в комнате
От правильно расположенной акустики будет зависеть качество воспроизводимого звука. Представьте мысленно треугольник с равными сторонами. Тогда у одного угла будет располагаться слушатель, у двух других – фронтальные колонки на одинаковом расстоянии друг от друга и от слушателя.
Подготовка
Чтобы обеспечить комфортное прослушивание устройства, требуется подготовить комнату:
- штробятся стены под провода;
- для отделки стен используют плотные обои желательно темного цвета, для пола – ковер с мягким ворсом;
- для лучшего рассеивания звука, расставляют в помещении книжные шкафы.
А вот помещения с железобетонными конструкциями не подойдут для установки потолочной акустики. Это же относится к комнатам в виде куба, так как отраженные колебания звука будут сходиться в средней точке, а звуковые волны, накладываясь друг на друга, исказят звучание динамиков.
Монтаж звукоизоляции
Монтаж звукоизоляции из ДСП
Звуковые волны рассеиваются при помощи дополнительной звукоизоляции в помещении. Для этого используют плиты минеральной ваты, мягкие виды ДСП, декоративные конструкции – колонны, кессонные потолки. Например, при монтаже гипсокартонных потолков, под ними укладывают плиты из кокосового волокна, стыки между которыми шпаклюют, а щели надежно герметизируют, поскольку звук проходит через воздушные промежутки.
Акустических систем, встраиваемых в потолок, сегодня встречается много. Компактное устройство приборов не перегрузит интерьер, обеспечит ровное, чистое звучание.
Виды акустических полотен для натяжных потолков
Акустические натяжные потолки бывают двух видов: с микроперфорацией и гладкие многослойные. Оба относятся к тканевым потолкам. Немного о каждом.
У потолка с микроперфорацией один слой. Это тканевая сетка, которая пропитана жидким полиуретаном. Важный момент: при перфорации полотно становится менее прочным, поэтому материал должен быть высокого качества.
Гладкое многослойное полотно с изнаночной стороны обработано вспененным полимером, наружный слой – декоративный с матовой или сатиновой поверхностью. Обе стороны защищены полимерным покрытием.
Акустические натяжные потолки обоих видов обладают влаго- и пылеотталкивающими свойствами.
Виды потолочных акустических систем
Круглые встраиваемые потолочные колонки с усилителем и регулятором громкости
Встраиваемые акустические системы делятся на несколько видов, которые зависят от следующих критериев:
- формы: овальные, круглые, квадратные. Наибольшим спросом пользуются круглые колонки. При этом на качество звука внешнее исполнения прибора не влияет;
- размера, который измеряется в дюймах. Основополагающим параметром выступает диаметр.
Колонки бывают:
- компактными (3-4 дюйма);
- средними (5-6 дюймов);
- большими (8 дюймов).
Открытые
Фото колонки открытого типа
Комплектация открытой встраиваемой акустики в потолок представлена структурой, включающей:
- динамик;
- специальные крепежные элементы под акустику в виде рамки;
- акустический кабель;
- защитную решетку.
Если денег на приобретение дорогого оборудования нет, выбирают другой способ и устанавливают специальный звукоизоляционный материал. Для дома или в квартире это станет лучшим вариантом, поскольку наряду с монтажом акустического оборудования удастся обеспечить дополнительную звукоизоляцию помещений. Если устанавливают потолочную акустику высокой мощности, прослушивание осуществляют на средней громкости. В результате искажения звука почти не ощущаются. Тогда и звукоизоляцию устанавливать не потребуется.
Акустику открытого типа часто устанавливают в:
- конференц-залах;
- учебных аудиториях;
- комнатах ожидания.
Закрытые
Другой принцип действия демонстрируют потолочные колонки закрытого типа, которые используют для прослушивания мелодий на разных уровнях громкости. При этом воспроизводимый акустическим оборудованием звук получается четким.
Фото колонки закрытого типа
Закрытая акустика представлена динамиками, оборудованными собственными корпусами, встраиваемыми в декоративный потолок. В этом и заключается минус акустики закрытого типа. Динамики чаще делают громоздкими, поэтому подвесной потолок должен обладать достаточной прочностью, чтобы выдержать нагрузки. Также иногда не получается опустить конструкцию потолка на 15-20 см вниз, чтобы спрятать корпуса колонок и тянущиеся акустические провода.
Но, если есть возможность установить такой вариант, непременно воспользуйтесь ею. Ведь она обладает следующими достоинствами:
- высокое качество звука;
- не требуется делать дополнительную звукоизоляцию на потолке;
- многообразие видов динамиков.
Способы звукоизоляции
Звукоизоляционный материал либо крепят непосредственно к базовому потолку, либо укладывают сверху на фальшпотолок.

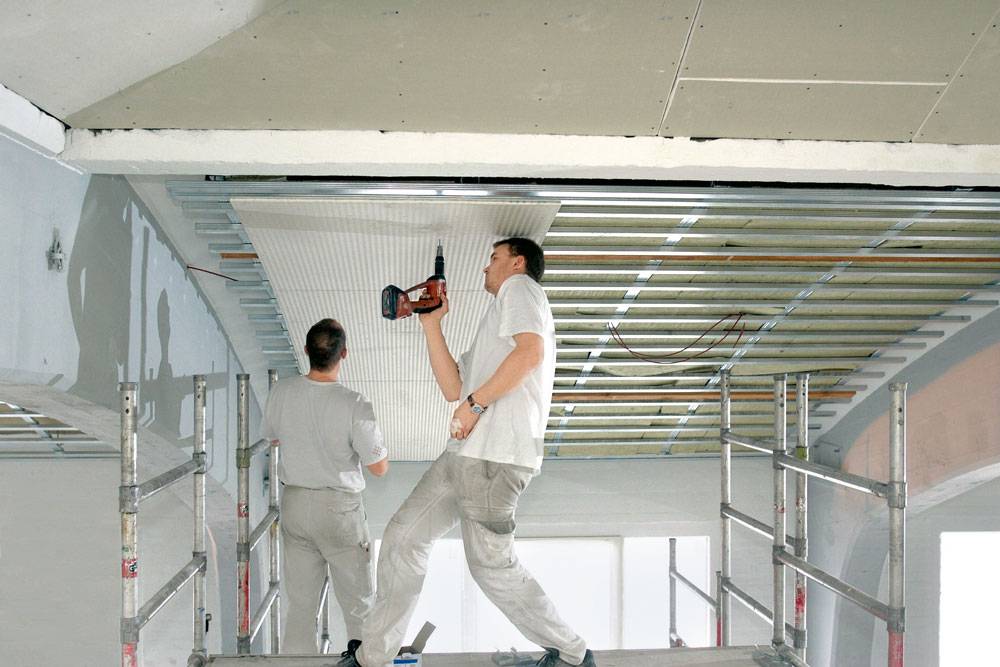

Подвесные конструкции
Подвесные потолки из гипсокартона и пластика нуждаются в разной степени защиты от шума.
Гипсокартон сам по себе достаточно хороший изоляционный материал. Для дополнительной изоляции между гипсокартоном и базовым потолком укладывают слой шумопоглощающего материала. Звукоизоляцию приклеивают к базовой поверхности (через специальную мембрану) или укладывают на каркас, который затем облицовывают плитами гипсокартона. Межплиточный шов оклеивают звукоармирующей лентой. По этому принципу делают звукоизоляцию всех остальных подвесных потолков: пластиковых, кассетных, речных, деревянных. Нужно учесть, что такая конструкция немало весит и уменьшает высоту помещения.
Натяжные потолки
В любом натяжном потолке полотно может выполнять роль звукоизолирующей мембраны. Но производители создают и более совершенные в плане звукоизоляции полотна. Например, акустический потолок Клипсо — это багет со сложными сечением в котором закреплено полотно с микроперфорацией. Акустический потолок Черутти состоит из многослойного полотна, один из слоев сделан из вспененного полимера, поглощающего звуки.
К базовой поверхности можно дополнительный прикрепить изолирующий легкий материал, сделанный из пробки, кокосового волокна, пенополиуретана.
Звукоизоляция натяжных потолков
Акустические системы
Это готовые акустические потолки, которые изготавливают из шумопоглощающих материалов. Они не требуют дополнительного слоя изоляции. Кроме того, они изначально красивы, их не нужно красить или еще как-то отделывать.
Акустические подвесные системы конструктивно представляют собой потолочный каркас из легкого металла, к которому крепятся акустические потолочные панели. Наиболее популярна акустическая система Армстронг. Панели в таком потолке изготовлены из минерального волокна, их лицевая сторона отделана декоративным покрытием, поэтому потолок Армстронг не нуждается в дополнительной отделке.
Профессионалы хорошо знают потолочную систему Экофон, ее изготавливают из пористой стекловаты. Акустический потолок Рокфон делают из базальтовой минеральной ваты. Базальтовая минеральная вата кроме высоких шумопоглощающих свойств обладает влагостойкость и может использоваться как утеплитель.
Потолочная акустическая система Армстронг
Если уже на этапе строительства застройщик не уделяет внимания акустической изоляции, если сами жильцы, нимало не заботясь о комфорте соседей, устраивают «антисоседский» пол, можно постоянно конфликтовать, а можно решить проблему раз и навсегда – установить в квартире акустические потолки. Они прекрасно справляются со своей задачей – обеспечивают хорошую шумоизоляцию, причем сразу в обе стороны. С акустическими потолками вы и ваши соседи гарантированно не помешаете друг другу.
Добавьте свой комментарий
Особенности акустического потолка
Система звукоизолирующих потолков блокирует внешние звуки и поглощает звуковые волны внутри помещения. Система позволяет не беспокоиться о громкости работающего телевизора. Звукоизоляция не даст шуму проникнуть к соседям. Эта особенность системы звукоизоляции создает качественное акустическое звучание в домашнем кинотеатре, студии звукозаписи, в помещении с музыкальным оборудованием.
Звукоизоляция устанавливается в помещениях с интенсивной звуковой нагрузкой, выраженным эхом, другими проблемами. Целесообразно монтировать систему изолирующего потолка в квартирах-студиях или просторных помещениях типа лофт, где остро стоит проблема эха. Акустические плиты помогают убрать дефект, звуки становятся четкими и разборчивыми.
По европейским стандартам изолирующие панели делятся на 5 классов. Рейтинг обозначен латинской буквой от А до Е. Плиты класса А самые дорогие.
Термины и понятия
Звукоизоляция (дБ)
Звукоизоляция – это эффективная акустическая изоляция соседних помещений, например, двух смежных офисов. Звуковая изоляция имеет четыре аспекта: ослабление звука за счет потолочной системы ( если отсутствуют несущая стена между нижним и верхним перекрытием), снижение уровня звука за счет стен ( включая двери и окна), проникновение звука через стены и потолок ( по воздуховодам, через дверные пороги и т.д.) и снижение звука непосредствен- но в помещении. Необходимая степень звукоизоляции зависит от требований заказчика к уровню конфиденциальности, и лучшее проектное решение – сбалансированный расчет с учетом акустических параметров потолочной системы и стен.
Средневзвешенная разница уровня звука, обеспеченная подвесным потолком, Dncw – Численное выражение в децибелах измеренной в лаборатории звукоизоляции подвесного потолка в смежных помещениях с общей потолочной пазухой. Определяется согласно EN ISO 717-1 на основании измерений в соответствии с EN 20140-9 в треть-октавных полосах диапазона частот 100-3150 Гц.
Armstrong разработал таблицы, где наглядно представлены коэффициенты звукоизоляции всех потолочных плит. Эти данные призваны помочь выбрать из широкого ассортимента потолков Armstrong плиты с нужными акустическими характеристиками.
Звукопоглощение, aW
Звукопоглощение – преобразование звуковой энергии в тепловую (посредством трения) при прохождении через материал, либо при столкновении с материалом, либо при генерации воздушного резонанса
Средневзвешенный коэффициент звукопоглощения, aW – численный показатель среднего звукопоглощения, измеряемого в соответствии с EN ISO 11654. Согласно этому методу, значения, полученные в соответствии с EN ISO 20354, преобразуются в октавные полосы с базовыми частотами 250, 500, 1000, 2000 и 4000 Гц и выводятся на график. Затем стандартная базовая кривая сдвигается в направлении к полученным значениям до достижения максимального совпадения. Полученная величина alphaW находится в пределах между 0.00 и 1.00 и округляется до кратности 0.05, например, aW = 0.65.
Проектирование помещений специфического назначения с повышенными требованиями к акустике предполагает расчет коэффициента звукопоглощения или времени реверберации*. Для таких случаев приведены коэффициенты звукопоглощения всех видов потолочной плиты Armstrong. Следует заметить, что в офисах, где используется большое количество мягкой обивки и ковровых покрытий, потолок должен иметь умеренный коэффициент звукопоглощения – иначе обстановка будет « безжизненной». Коэффициенты звукопоглощения обычно рассчитываются для октавного диапазона частот от 125 до 4000 Гц и приводятся вместе с коэффициентом шумоподавления NRC.
* = время, требующееся для ослабления звука на 60 дБ.
Коэффициент шумоподавления, NRC
Шумоподавление – численная характеристика представляющая собой кратное 0,05 среднее арифметическое полученное путем измерения коэффициентов звукопоглощения в четырех треть-октавных полосах с центральными значениями частоты 250, 500, 1000 и 2000 Гц, определяемой согласно ASTM 423 90а. Для помещений, где требуется потолок с высоким звукопоглощением, Armstrong предлагает следующие виды потолка: Sabbia, Ultima ( гладкая поверхность), Frequence (тисненая поверхность), Neeva, Optima или Perla из мягкого минераловолокна.
Виды потолочных акустических систем
В продаже встречаются различные виды акустических систем для установки на потолок. Давайте подробно рассмотрим особенности и характеристики каждого вида.
Акустические люстры
Если используются тяжелые габаритные приборы, то установка колонок в натяжной потолок невозможна. В этом случае целесообразно использовать акустические люстры. Динамики устанавливаются на небольшом расстоянии от базового потолка. Акустические приборы встроены в корпус люстры, которая имеет привлекательный современный дизайн. В комплекте с ней идут специальные крепежи для установки.
Акустические люстры можно устанавливать в помещении с высокими потолками и в местах общественного пользования. Их целесообразно монтировать в торговых залах, комнатах с куполообразными потолками и помещениях со вторым светом.
Подвесные динамики
Приборы крепятся на ровной поверхности. Их облегченный обтекаемый корпус хорошо впишется в интерьер любого помещения. Данные динамики можно устанавливать на подшивные и подвесные потолки.
Встроенные динамики
Встраиваемые колонки бывают открытого и закрытого типа. Закрытая разновидность вмонтирована в специальный корпус, а открытые колонки идут без корпуса. Последние приборы предназначены для встраивания в подвесной, подшивной и натяжной потолок.
Если устанавливаются открытые акустические приборы, то перекрытие нуждается в звукоизоляции. Это необходимо для защиты запотолочного пространства от искажения звука и резонанса.
Динамик имеет встроенные ступенчатые переключатели, которые позволяют настраивать звучание агрегата с учетом характеристик помещения. Излучатели можно поворачивать под заданным углом и подстраивать их мощность. Сам динамик закрывается декоративной решеткой под цвет отделки потолка.

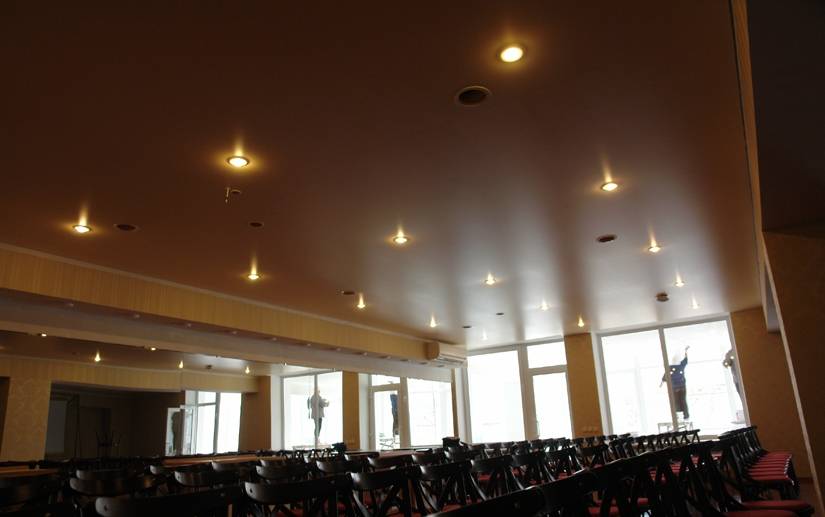

Акустические натяжные потолки
Если хозяина по каким-то параметрам не устраивает звукоизоляционная потолочная плитка, есть натяжные полотна, дополненные свойством поглощать шумовую волну.
Нюансы, от которых зависит качество звукоизоляции:
- диаметр перфорационных отверстий;
- длина шага между отверстиями;
- толщина материала;
- расстояние между базовым основанием и натяжным полотном.
Материалы для натяжных потолков:
- ПВХ пленка, которая может быть глянцевой с широким спектром оттенков, матовой, не дающей бликов и хорошо отражающей свет, сатиновой – это отдельный вид полотен, напоминающих гладкую штукатурку. Также пленочные покрытия выпускаются с имитацией натуральных материалов, с нанесенной фотопечатью, узорами.
- Тканое полотно с основой из полиэстера. Отличается от пленки небольшой цветовой гаммой и матовой фактурой.
Разновидности потолков натяжных акустических:
- с микроперфорацией;
- с отверстиями средних габаритов;
- с перфорацией крупных размеров.
Выбирая акустический натяжной потолок, следует учитывать ряд показателей:
- В квартиру практичнее подбирать полотна с микроперфорацией. Такие материалы хуже удерживают воду, но все же дадут время для предупреждения большого залива.
- Для помещений с домашним кинотеатром, общественных заведений подойдут полотна с максимальным звукопоглощением. Чтобы добиться нужного эффекта, под пленочные или тканые материалы помещается дополнительный слой шумопоглощающей отделки, например, звукоизоляция потолка плитами и поверх них натяжным полотном.
- Чтобы создать эффект звездного неба и добавить помещению тишины, выбираются материалы с крупной и средней перфорацией.
Акустический натяжной потолок Клипсо
Известный производитель предлагает полотна, которые хорошо гасят звуковую волну. Конструкция Clipso представляет собой полотно, натянутое на багеты, дополненное минеральными звукопоглощающими плитами. Швейцарская компания предлагает мембранный «дышащий» материал, который имеет достаточную ширину, натягивается без сварного шва.
Важно! Тканые полотна с полиэстеровой основой пропитываются с обеих сторон полиуретаном, окрашиваются экологически безвредными красками, могут быть дополнены фотопечатью или рисунком. Полотна Clipso не вызывают аллергии, можно монтировать в детской
Преимущества акустических натяжных потолков Clipso:
- ширина полос от 5 м, швов на полотне не будет;
- монтаж на багеты скрывает дефекты базовой плоскости, провода, коммуникации;
- защищают от протечек, шума;
- легко моются, не собирают пыль, конденсат;
- обладают повышенной теплоэффективностью;
- не горят, не распространяют горение;
- установка без прогревания, поэтому допустимо проводить работы без очистки помещения от мебели;
- срок гарантии более 10 лет.
Стойкость к механическим повреждениям, создание ровной поверхности, возможность формирования конструкций любой формы, количества ярусов – явные плюсы в пользу выбора натяжного акустического потолка Clipso, который поглощает звуковую волну средней и высокой частоты.
В помещении с натяжными потолками Клипсо можно смотреть кино или слушать громкую музыку, соседи не будут высказывать недовольства. Область применения полотен практически не ограничена – офисы, бассейны, кинотеатры, музыкальные студии и многое другое.
Акустический декор
Многие акустические конструкции не только помогают в борьбе с эхом, но и способны стать ярким украшением интерьера. Таковы, например, свободно висящие панели Solo (Ecophon) из прессованного стекловолокна, которые могут оснащаться светильниками.
Направляющие каркаса подвесного потолка выставляют по уровню. Подвесы крепят металлическими анкер-клиньями. Шаг подвесов выбирают с учётом массы конструкции и эксплуатационных нагрузок (скажем, при массе до 15 кг/м2 подвесы располагают в 100–110 см друг от друга). Шаг крепления ГКЛ — 250 мм. Фото: КНАУФ
Другой вид акустического декора — кессонные потолки из массива дерева или лайтбруса фирмы «Шком» (имитация бруса, выполненная из фанеры, шпона и пенополистирола в качестве наполнителя). Кессонные потолки хорошо рассеивают звуковую волну (чем выше профиль, тем они эффективнее) и отлично сочетаются с классическим интерьером. Ну а в современную обстановку впишется решётка «грильято» — правда, чтобы бороться с эхом, она должна быть деревянной; металлические конструкции порой сами начинают резонировать и создавать помехи.
Системы подвесные
Акустические панели для подвесного потолка представляют собой металлический или гипсокартонный перфорированный каркас, на который устанавливают дополнительные звукоизоляционные материалы. По сути, это сэндвич-панели, где в качестве наполнителя чаще всего применяется минеральная вата.
Особенности подвесных конструкций:
- Подобные плиты имеют не только высокие свойства шумоизоляции, но и выступают материалом теплоизолирующим, и отлично сохраняют тепло в доме.
- Они устойчивы к повышенной влажности, хорошо выдерживают перепады температуры, они универсальны. За таким покрытием не требуется особого ухода.
Сфера применения
Их применяют в жилых помещениях, в специализированных, например, в павильонах, где ведется видеосъемка и озвучивание, в музыкальных студиях. Также ими оборудуют рестораны с большими банкетными залами, диско-клубы, актовые залы в учебных заведениях и бизнес-центрах. В таких помещениях, где важна звуко- и теплоизоляция.
