Усилитель тяги дымохода своими руками

Варианты размещения стабилизатора тяги

Стабилизатор тяги дымохода может устанавливаться там же, где смонтирован теплогенерирующий прибор, или же в соседнем помещении, в котором устроен отвод от котла или печи до дымоотводящей системы. Давление может колебаться от 10 до 35 Па.

Существует два основных способа установки тягового стабилизатора:

  1. устройство размещают на 500 мм выше уровня места соединения теплогенерирующего прибора с дымоотводящей системой;
  2. стабилизатор тяги устанавливают на одном уровне соединения теплогенерирующего устройства с дымоходной трубой, однако это расстояние должно составлять не меньше 400 мм от поверхности пола.

Также, большинство производителей теплогенерирующего оборудования, рекомендует использовать специальные стабилизаторы, называемые в народе «грибками». Подобный регулятор тяги представляет собой небольшой отрезок дымоходной трубы с расширением в форме грибка и открытым участком под ним для притока наружного воздуха. Такое конструктивное решение по сравнению с традиционным выпуском дымохода имеет следующие преимущества:

  • стабилизация давления в топке отопительного прибора;
  • устранение в дымоходной трубе излишней тяги, а соответственно приведение в норму КПД теплогенерирующего устройства;
  • защита теплогенерирующего устройства при возникновении в дымоходной системе обратной тяги;
  • контроль тяги.

1-воздушный поток из помещения, где установлен отопительный прибор;

2-кратковременный, не более 60 с., вброс в котельную отработанных газов;

3-направление отработанных газов в случае тягового опрокидывания;

4-направление отработанных газов отопительного теплогенерирующего прибора.

Специальный датчик стабилизатора монтируется под колпаком в виде грибка и срабатывает при изменении температуры сгораемых газов. В том случае если происходит ухудшение тяги или возникновение обратного эффекта, то выделяемые в процессе горения отработанные газы будут собираться под грибком и приведут к нагреву датчика, а это уже в свою очередь вызовет прекращение подачи газа на горелку и отопительное устройство автоматически отключится.

Направление продуктов сгорания и потока воздуха через датчик при нормальной тяге в дымоходе

В дымоходе наблюдается эффект обратной тяги — продукты сгорания вынужденно уходят под зонтик на датчик

Некоторые владельцы частных домов или коттеджей встраивают в дымоходы всемозможные теплообменники для сбора остаточного тепла от продуктов горения и снижения расходов топлива. Однако делать это категорически запрещается, поскольку в этом случае ухудшается дымоотведение вследствие заужения дымохода и непременно происходит срабатывание датчика.

Конструктивно датчики стабилизаторов тяги дымохода разделяются на:

  • термопары;
  • жидкостные;
  • терморезисторные.

Как правило, их монтаж не представляет никаких проблем. Стабилизаторы традиционно устанавливаются при помощи саморезов и гаек на монтажные площадки в специально подготовленные отверстия.

Что такое дефлектор?

Сильный ветер способен нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания от газового котла при неэффективном их отводе предоставляют угрозу не только здоровью, но и жизни людей.

Чтобы усилить тягу путем оптимизации воздушных потоков используют стабилизаторы тяги или дефлекторы. В переводе его название звучит как отражатель, отклоняющее устройство. В его работе применен эффект Бернулли, основанный на понижении давления во время обтекания препятствия воздушным потоком. Он отклоняет воздушные массы, увеличивая силу главного потока дымохода.


Дымоход газового котла, оснащенный дефлектором, не будет затухать при сильных порывах ветра. Конструкция становится более эффективной, т.к. сила тяги увеличивается до 20%

Усилитель тяги эффективно функционирует при любой силе ветра и даже во время сильных порывов, при его наличии, не произойдет опрокидывание тяги. Но при полном безветрии это аэродинамическое устройство выполняет роль зонта и практически бездействует, а иногда и уменьшает тягу. По этой причине многие специалисты не советуют устанавливать дефлекторы на газовые дымоходы.

Несмотря на повышенные требования для дефлектора, устанавливаемого на дымоход газового котла, в отдельных случаях это единственное решение проблемы. Если это устройство не заложено в проект, нужно обязательно согласовать его установку с газовщиками. Только выполнив это условие, можно приступать к монтажу дефлектора.

По специфике устройства и связанным с этим принципом действия дефлекторы подразделяются на следующие разновидности:

Галерея изображений

Фото из

Традиционный дефлектор в виде зонта

Н-образные дефлекторные устройства

Дефлектор-флюгер с эффектом паруса

Модель с применением искрогасителя

Изготовление дефлектора своими руками


Размеры дефлекторов разные трубы дымохода

Стенки верхнего цилиндра принимают давление ветра и направляют воздух в обход, подсос дыма получается за счет скольжения по внутренней поверхности отдельных струй. Дефлектор нельзя отнести к группе вентиляторов, т. к. устройство отличается простой формой и не имеет работающих механизмов.

На картоне рисуются контуры деталей, которые были просчитаны и нанесены на чертеже, и вырезаются. С помощью лекал переносят детали на металл с добавлением 1,5 – 2 см по краям линий для удобства сборки. Конструктивные элементы получаются в развернутом виде после вырезания ножницами по металлу.

Ножовкой нарезают полосы из металла или уголки для соединения частей в готовое изделие. Подготовленные детали сгибают и сворачивают в соответствии с чертежом. При сборке элементы накладываются друг на друга и соединяются заклепками.

Необходимые инструменты

При изготовлении применяются материалы и инструменты, которые не требуют от мастера профессиональных навыков:

  • резиновая или деревянная киянка;
  • ножницы и ножовка по металлу;
  • линейка, рулетка;
  • мел для нанесения линий на поверхность металла;
  • электродрель, пистолет для заклепок;
  • сверла по металлу;
  • карандаш и обычные ножницы.

Материалом служит тонкая оцинкованная сталь, полоса металлическая или уголок небольшого сечения. Размер заклепок выбирается в соответствии с диаметром сверла. Для монтажа на трубе используются гайки и болты.

Расчет размеров

На бумаге выполняется чертеж, в котором указываются ключевые размеры для создания выкройки флюгера-усилителя тяги для дымохода.

Соотношение при расчете размеров:

  • высота дефлектора составляет 1,7 d;
  • ширина колпака принимается равной 2 d;
  • размер диффузора по ширине берется 1,3 d.

Символ d означает диаметр дымовой трубы (внутренний). Другое соотношение размеров приведет к слабой эффективности.

Как собрать самому?

Стабилизатор тяги дымохода собрать своими руками реально и вполне под силу, даже обычному человеку, мало знакомому с вопросами ремонта и конструирования. Главное знать некоторые особенности и иметь в наличии определенный инструмент, который значительно облегчит вам учесть при работе и позволит создать механизм ничем не уступающим заводским аналогам, а возможно даже лучше.

Итак, перечень инструментов:

  • Баллон с газом, по примеру сжатого аргона.
  • Листы «нержавейки» напоминающие «лепестки», либо обычные кругляки.
  • Отдельный лист «нержавейки», с толщиной не мене 1,2 мм.
  • Сварочный аппарат.
  • Арматура либо прут, диаметр не менее 8-10 мм.
  • Болты, шайбы, гайки, заклепки.
  • Такие инструменты, как ключи, отвертки, ножницы по металлу, молоток и тому подобное.

Учитывайте тот факт, что для изготовления собственноручно стабилизатора, подойдет только «нержавейка». Цинковое покрытие попросту не пригодно в таком случае. Чтобы стабилизатор имел универсальное значение, то есть обладал возможность регулировать и перекрывать дымоход, нужно сделать следующие действия:

Скрутите трубу, размеры в пределах 300 мм. Приварите её стыковым образом, внахлест должен быть порядка 10 мм

Обратите внимание, что внутренний диаметр не должен быть менее 115 мм. Зашкурите швы обеих сторон

Прикрутите винтовой фиксатор, который будет отвечать за поворот «лепестка на 180 градусов. Для проворачивания клапана, установите для удобства дополнительную рукоять. Сделайте бортик.. Устройство готово к установке

Устройство готово к установке.

Способы измерения

Если имеются сомнения, что тяга дымохода находится на достаточном уровне, необходимо выполнить проверку. Самым простым способом является провести исследования при помощи анемометра. При показаниях прибора в районе 10-2 Па тяга считается нормальной. Однако у такого метода имеется один минус. Он отличается невысокой точностью измерений. Это относится к недорогим приборам. К примеру, при наличии тяги менее 1 Па они могут показать, что ее вовсе нет. Это говорит о необходимости использовать более качественные измерительные устройства.

Профессиональные устройства отличаются высокой ценой и при этом довольно дорого стоят. Такие приборы обычно используются опытными печниками. При отсутствии анемометра можно воспользоваться одним из таких способов:

  • По дыму. Очевидным признаком наличия или отсутствия тяги является дым, который может проникать в комнату. Если помещение задымляется, значит тяга плохая. В этом случае высок риск отравления угарным газом.

  • По цвету пламени. Присмотревшись к цвету пламени, можно узнать, насколько сильной является тяга. Если пламя, которое находится внутри топки, отличается белым оттенком, а при горении слышны потрескивания, выискиваемый показатель слишком высокий. Оранжево-красный оттенок свидетельствует о недостаточном уровне силы вытяжки. При правильном устройстве дымохода пламя отличается золотисто-желтым цветом.
  • При помощи спички. Если поджечь спичку или свечку, и поднести к прибору отопления, при хорошей тяге пламя будет наклоняться в сторону топки. При ровном горении пламени можно говорить об отсутствии вытяжки. Если же пламя будет наклоняться в сторону от дымохода, здесь имеет место обратная тяга.
  • Зеркальцем. Такой метод тоже часто применяют для определения силы тяги. К дымоходу просто нужно поднести карманное зеркальце. Если на нем появится конденсат, тяга невелика.

Внимание! Тяга в дымоходе появляется за счет разницы показателей давления на улице и в комнате. В комнате, которую требуется отопить, давление выше, чем за ее пределами

Это объясняется тем, что температура в ней выше. При работе камина или печи многие владельцы частных домов отмечают снижение вытяжной силы в определенные периоды. Чтобы исправить ситуацию, понадобится создать усилитель вытяжной силы дымохода.

Виды конструкций для увеличения тяги в дымоходе


Виды конструкций для дымохода

Увеличивать скорость удаления помогает установка технических приспособлений. Механические и электрические устройства повышают и уменьшают быстроту передвижения дыма, при этом в трубе поддерживается оптимальное давление.

Увеличить тягу в дымоходе можно, если установить:

  • ротационную турбину;
  • флюгер;
  • электрический вентилятор;
  • стабилизатор;
  • дефлектор.

Решение выбирается с учетом конструкции дымового канала, вида отопительного оборудования. Имеет значение высота трубы над уровнем кровли и присутствие многоэтажных строений по соседству. Любое приспособление на трубе вызывает скопление сажи и конденсат внутри канала, поэтому лучше правильно спроектировать и смонтировать дымоудаляющие каналы.

Роторная или ротационная турбина


Турбодефлектор приводится в движение воздухом и помогает дыму улетучиваться

Усилитель вытяжения содержит в конструкции одно или несколько поворотных устройств, ставится на окончание трубы и функционирует за счет движения ветра. Температура выходящего дыма не должна превышать 150 – 200°С в зависимости от вида турбины. Чаще такие приспособления ставятся на газовые печки и котлы.

Устройство поворачивается в одном направлении и вращением создает область пониженного давления над вершиной канала. Насадка дополнительно защищает выходное отверстие от попадания мусора и атмосферных осадков.

Недостатком считается невозможность работы в безветренную погоду. Турбина продолжает вращаться при отключенном отоплении в летние месяцы и создает повышенную тягу в помещении.

Флюгер


Флюгер поворачивается против ветра и защищает трубу от задувания

Насадка на дымоход для увеличения тяги выполняется в виде флюгера, который поворачивается против ветра за счет специальной конструкции. Задача дымника заключается в противодействии обратной тяге и придании эстетичного вида оголовку трубы.

Детали конструкции:

  • центральная ось;
  • фигура;
  • роза ветров.

Колпак имеет внутри подшипники, требующие регулярной смазки. В мороз на поверхности корпуса появляется наледь, ее нужно сбивать.

Электрический вентилятор


Усилить скорость дыма можно с помощью электрического вентилятора

Применяется для вытягивания дыма из твердотопливных, газовых котлов, печей бань и саун, каминов, открытых очагов, с температурой продуктов горения не выше 200°С, а также в системе очистки воздуха. Вентилятор в дымоход для улучшения тяги представляет собой тягодутьевое устройство, чтобы повысить эффективность отопления. Установка прибора позволяет сделать компактными топку котла и другие элементы, а процесс горения при этом не зависит от погоды.

Повышается скорость циркуляции газов, организовывается подача воздуха к горелкам, воздух распределяется по зонам горения равномерно. Использование вентилятора не всегда является оправданным в небольших бытовых печах, котлах малой мощности, т. к. они делают сложной конструкцию и зависят от электричества.

Стабилизатор

Устройство представляет собой прерыватель для дозированной подачи кислорода и поддержания тяговой силы в дымоходе. В конструкции есть защитный клапан для остановки работы при избыточном давлении в трубе.

Стабилизатор устанавливается на выпуск дымохода и выполняет следующие функции:

  • стабилизирует давление в топке;
  • ослабляет избыточную тягу в трубе и улучшает КПД котла;
  • защищает помещение от возникновения обратного засасывания дыма.

Под зонтичным оголовком монтируется датчик тяги, который реагирует на повышение температуры продуктов горения. Дым накапливается под куполом при ослаблении потока и нагревает контролер, который прерывает поставку газа к горелке.

Дефлектор


Дефлектор с разным диаметром насадки усиливает скорость дыма

Устройство ставится на конце трубы и преобразует энергию ветрового потока для уменьшения статического давления в канале. Используется эффект Бернулли, который заключается в том, что при увеличении скорости ветра и уменьшении диаметра канала появляется разреженность в трубе и создается дополнительная тяговая сила.

Стандартное исполнение предполагает наличие трех деталей:

  • верхний цилиндрический корпус, имеющий расширение внизу, к основанию он крепится с применением стоек;
  • нижний металлический стакан, иногда в качестве материала используется асбоцемент или керамика;
  • конусообразный колпак.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

  • Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
  • Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
  • Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
  • Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.

Самостоятельное устранение проблем

Попробуем своими руками сделать процесс топки безопасным и эффективным. Наиболее распространённый способ борьбы с накоплениями сажи в трубах — ёршик с грузилом.

Чистим трубу ёршиком

Для начала подготовим всё необходимое:

  1. Жёсткий ёршик из щетины. Диаметр этого приспособления подбирается с учётом сечения трубы (от пятидесяти до трёхсот миллиметров).
  2. Тонкий металлический трос (можно заменить на очень прочный канат или верёвку).
  3. Груз для подвешивания к ёршику.

Вот так выглядит устройство для прочищения трубы дымохода

Не приступайте к работе, если на улице сильный ветер или слишком большая влажность. Постарайтесь продумать и воспользоваться надёжной страховкой, чтобы обезопасить себя от непредвиденных случаев.

Ёрш утяжеляют при помощи грузила, прикрепив его к нижней части устройства. Сам ёршик привешивают на трос. Все крепления должны быть особенно надёжны, иначе конструкция распадётся и вам придётся производить дополнительные действия — по «выуживанию» их из трубы.

Сначала прочищают все отверстия дымохода ревизионные, а потом приступают к чистке самой трубы. Делая несколько движений вверх и вниз, вы сможете избавиться от сажи, которая из трубы будет падать в печь. Лучше всего, если около печи будет находиться кто-то ещё, чтобы сигнализировать об эффективности и о времени прекращения работы.

Заканчивать очистку трубы следует тогда, когда сажа перестанет сыпаться.

Почистить трубу можно и при помощи подручных средств, о чём снято немало видеороликов.

Видео: чистим трубу подручными средствами

Что такое флюгер и его виды?

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Рекомендуем изучить по данной теме также:Дефлектор на дымоход своими руками: чертежи и схемы

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:

  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Принцип действия и конструкция

Принцип работы этого приспособления основан на законах физики. Передвижение газа по сужающейся трубе сопровождается его ускорением, вместе с тем давление, действующее на стенки конструкции, уменьшается и появляется разряженная зона. Дефлектор на дымоход позволяет воздуху проходить через сужающийся канал конструкции, в результате чего и возникает разряженная область. Образуется она возле устья дымоходной конструкции. Газы, удаляющиеся из дымохода, всасываются в разряженную зону и, благодаря усиленной ветром тяге, выводятся наружу.

Дефлектор использует силу ветра для увеличения тяги в дымоходе

Наиболее простые устройства могут прибавить до 20% силы к тяге. Для отопительных конструкций это является очень важным преимуществом, так как способствует полному перегоранию твёрдого топлива, что увеличивает КПД системы в целом. Конструкция, оснащённая этим приспособлением, более эффективна, поэтому эти устройства пользуется большой популярностью на сегодняшний день.

Дефлектор для дымохода состоит из следующих конструктивных элементов:

  • верхний цилиндр;
  • нижний цилиндр;
  • патрубок, входящий в состав нижнего цилиндра;
  • колпак;
  • фиксаторы (кронштейны).

В некоторых случаях конструкция устройства не включает в себя верхний цилиндр, так как он является необязательным элементом. Тогда конструкция будет такой:

  • нижний цилиндр, который монтируется на дымоход;
  • диффузор (деталь, рассекающая воздушные потоки);
  • колпак (обратный и прямой).

Дефлекторы различаются конструкцией и некоторые их типы также играть роль декоративного элемента

Вспомогательная функция устройства — защита дымохода от атмосферных осадков. Защиту от снега и дождя обеспечивают два фактора: корпус изделия и сильная тяга.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

  • Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
  • Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
  • Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
  • Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.

  • Неправильная позиция относительно конька. Дымоходные располагают на одном уровне или выше конька крыши. Конек при наветренном положении резко уменьшает силу тяги в дымоходе.
  • Попадание в зону ветрового подпора. Если по соседству от дома стоит высокое сооружение, оно загораживает дымоход от ветра, не давая дымоходной системе нормально функционировать.
  • Погодные условия. Иногда тяга снижается из-за понижения атмосферного давления, попадания внутрь дымохода влаги из-за дождя, тумана или снега. Однако, эти изменения не страшны, так как носят временный характер.

Дымники на кирпичные трубы и кованые колпаки на дымоход: особенности и цены

В интернете можно найти множество советов, как изготовить козырек на дымоход своими руками. Однако далеко не все хотят хлопотать об этом, и многие отдают предпочтение возможности приобрести уже готовое изделие.

Цены на колпаки для дымохода бывают самыми разнообразными, и купить дымник на трубу дымохода можно начиная от 700 рублей. При этом самый простой зонт на трубу дымохода купить будет стоить 300-400 рублей.

Если вы хотите купить дефлектор на трубу дымохода, который по-настоящему сможет стать украшением крыши, то придется потратить немало средств. Кованые дымники стоят от 7000 рублей и выше. Цена дымника на кирпичные трубы во многом зависит от его размеров, материала изготовления, а также сложности кованых элементов, которые бывают самыми разнообразными. Фото кованых дымников вы можете посмотреть на специализированных сайтах.

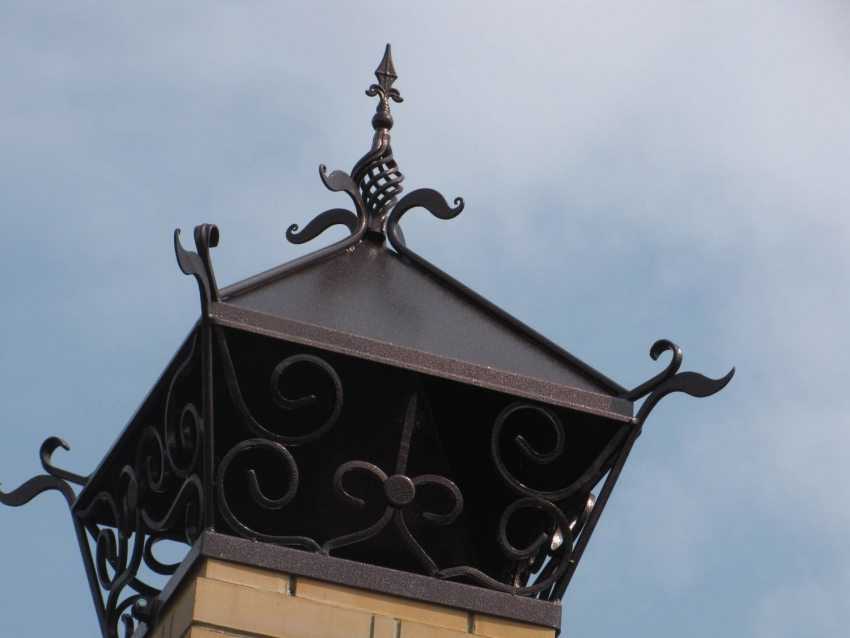

Кованый колпак на дымоход никогда не испортится и будет надежной защитой на протяжении многих лет.

Еще один достаточно дорогой, но очень красивый вариант – дымник флюгер. Он бывает самых разнообразных форм и размеров, и при этом отлично заменяет простой зонт на трубу дымохода. Многие умельцы считают, что используя чертежи, флюгер на дымоход своими руками сделать вполне возможно. Однако это требует немалого мастерства. Стоимость готового варианта обойдется в сумму от 5000 рублей.

В зависимости от предпочтений, вы можете купить готовый козырек на трубу дымохода или заняться самостоятельным изготовлением колпака на дымоход. В любом случае нелишним будет посмотреть фото дымников, которые представлены в продаже, чтобы получить общее представление об их разнообразии и назначении.

Усилитель тяги дымохода своими руками

У будущего автора остается всего два варианта: дефлектор и флюгер. Самой подходящей конструкцией для создания своими руками является первая. Преимущества дефлектора — более простая форма и такие же элементы, не слишком требовательные к мастеру. Существует относительно много вариантов изготовления дефлектора и более простых конструкций, выполняющих ту же функцию.

Простой дымник-колпак

С этим устройством справится любой мастер, потому что это простейший козырек, предназначенный для дымохода с прямоугольной печной трубой. Самым сложным этапом является подготовка чертежа, который потребует расчетов для определения размеров всех элементов конструкции.

После составления чертежа на его основе создают картонные лекала, с помощью которых из листа оцинкованной стали вырезают детали для дымника. Когда все шаблоны готовы, приступают к «практическим занятиям».

  1. Первым делом с помощью изготовленного лекала на металлический лист мелом наносят контуры самого большого элемента — развернутого зонта конструкции.
  2. Обязательно оставляют припуски в 20 мм, они необходимы для соединения деталей. Заготовку вырезают ножницами по металлу.
  3. С помощью ножовки по металлу вырезают полосы (альтернатива — уголок), предназначенные для фиксации устройства на трубе.

Основную деталь сгибают, чтобы элемент превратился в зонт. В нужных местах заготовок просверливают отверстия. Детали фиксируют заклепками.

Нет тяги в дымоходе: 6 причин обратной тяги и способы её улучшить своими руками

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе. Это проблема, с которой сталкиваются многие владельцы каминов, печей, твердотопливных котлов и других отопительных приборов, работающих на дровах.

Далее в статье мы рассмотрим основные причины плохой тяги в дымоходе, а также приведем простые рекомендации по устранению этой проблемы.

Почему нет тяги в дымоходе

Дымоход забит сажей

Пожалуй, это самая распространенная и главная причина ухудшения тяги.

В процессе горения дров образуется сажа. Она представляет собой частицы продуктов горения, которые склеиваются и оседают на внутренних стенках дымохода, что приводит к сужению его диаметра. Как результат — затрудняется движение воздуха.

Поэтому сажу нужно регулярно удалять. Так вы не только улучшите тягу, но еще повысите эффективность работы и пожаробезопасность отопительного прибора. Чтобы стенки дымохода меньше загрязнялись сажей можно использовать топливные древесные брикеты, которые содержат меньше влаги и других вредных примесей.

Недостаточный приток воздуха

При горении дров нужно чтобы воздух двигался «снизу-вверх». То есть из помещения в дымоход и на улицу. Для этого в помещении, где установлен отопительный прибор, должен обеспечиваться приток воздуха – тяга.

Если все окна закрыты, если вентиляция работает неисправно, то дым начинает двигаться в обратную сторону — из дымохода в помещение. То есть возникает обратная тяга.

Самый простой способ решить эту проблему – создать правильное движение воздуха в комнате. Например, открыть окно перед разведением огня и закрыть его через 10-15 минут после того, как пламя разгорится.

Давление холодного уличного воздуха

Тяга в дымоходе может ухудшиться из-за снижения уличной температуры. Так как холодный воздух тяжелее, чем теплый, то он опускается вниз и «давит» внутрь трубы. Эта проблема особенно часто проявляется при наличии предыдущих двух — отсутствии притока воздуха и забитом дымоходе. Она усиливает их влияние.

Поэтому решение является: утепление дымохода, удаление сажи и создание притока воздуха.

Наличие козырька на дымоходе

Часто на дымоходах устанавливается козырек, который может препятствовать выходу дыма из трубы. В результате образуется воздушная «пробка» из дыма и ухудшается тяга.

В таких случаях козырек следует заменить более высоким или убрать.

Неправильная конструкция дымохода

Обратная тяга может возникать в результате неправильной конструкции дымохода: узкий диаметр, слишком большая высота, наличие большого количества изгибов или сужений.

Для устранения проблем такого рода придется перестраивать дымоход, что повлечет за собой значительные затраты времени, сил и денег.

Обвал кирпича

Из-за постоянного процесса нагрева-охлаждения кирпичного дымохода, он может разрушаться. Кирпичи будут отваливаться, падать вниз и забивать дымоход.

Чтобы избежать подобной ситуации, дымоход должен быть обязательно утеплен. Это также позволит решить проблему с давлением холодного воздуха.

Итак, как увеличить тягу в дымоходе? Вот несколько простых шагов, не требующих особых затрат времени и денег:

  • Очистите дымоход от сажи. Это первое что нужно сделать. Вы можете сделать это самостоятельно, при минимальных затратах времени, сил и денег.
  • Обеспечьте приток воздуха. Перед розжигом огня откройте окно на 5-10 минут. Это создаст правильное движение воздуха в помещении «снизу-вверх». Окно можно будет закрыть после того, как огонь разгорится.
  • Утеплите дымоход, если он не утеплен. Это уменьшит влияние холодного воздуха, а также продлит срок службы дымохода.

Как правило, этих простых действий достаточно, чтобы увеличить тягу дымохода. Если же проблема связана с конструктивными особенностями дымоходного канала, то для её решения потребуются более серьезные ресурсы.

Нет тяги в дымоходе: 6 причин обратной тяги и способы её улучшить своими руками Что делать если нет тяги в дымоходе? В статье рассматриваются основные причины плохой тяги, а также даны советы по её улучшению.

Профилактика состояния дымоотвода

Чтобы не возникала необходимость в использовании средств принудительной вытяжки дымохода из жаростойкого материала, необходимо использовать профилактические средства для поддержания его в рабочем состоянии.

Поскольку основной причиной снижения интенсивности вытяжки дымовых газов является уменьшение прохода трубы накопившейся на стенках сажей, рассмотрим средства борьбы с этим явлением.

Таким способами могут быть:

  1. Сжигание в топке печи нафталина около половины столовой ложки. Пары нафталина разлагают сажу на рыхлые составляющие, крупные выпадают внутрь топки и в дальнейшее удаляются с золой, а мелкие вылетают через трубу вместе с печными газами. Это средство нельзя применять для дымоотвода от камина и для труб открытых очагов – после него в комнатах остается характерный удушливый запах.
  2. Время от времени сжигать в топке очистки картофеля. Их предварительно просушивают. Пары крахмала разрыхляют налет сажи и он опадет в топку. Аналогично действует чистый крахмал, который подается внутрь хорошо разгоревшейся топки в количестве одной столовой ложки.
  3. Хорошим средством для чистки труб от сажи является ореховая скорлупа. Она горит при высокой температуре, сжигая налет сажи на внутренних стенках. Разовая доза скорлупы должна быть не более трех литров. Периодичность применения – по мере накопления.
  4. Аналогично действуют на сажу осиновые дрова. Одно-два полена сжигают в конце последней закладки дров. Они горят при высокой температуре.

Периодичность применения высокотемпературных средств должна быть регулярной, не менее двух раз в неделю, чтобы сажа не успевала накапливаться. В противном случае можно вызвать нешуточный пожар, поскольку сажа горит с выделением очень большого количества тепла.

Кроме перечисленных на рынке представлены много противосажевых средств как химического, так и термического разложения сажи. Применение профилактических мероприятий может избавить от необходимости применения принудительных мер по улучшению вытяжки на дымоходе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
