Как защитить насос от сухого хода

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Причины сухого хода и его вред для насоса

Итак, сухой ход — это наиболее частая причина поломки насоса. Причем, в этом случае невозможно будет даже выполнить гарантийный ремонт, если экспертиза докажет данную причину поломки. Случиться такая неприятность может в следующих ситуациях:

1. Неправильный выбор высоты подвешивания насоса в колодце или в скважине. Это может случиться, если глубина водной емкости заранее не была промеряна. Когда помпа выкачает воду до уровня своего расположения, она начнет захватывать воздух, в результате чего произойдет перегрев электродвигателя.
2. В источнике естественным путем уменьшилось количество воды. Например, колодец (скважина) заилился или вода просто не успела набраться в колодец после последней выкачки. После полной выкачки воды из колодца необходимо выждать определенное время для заполнения колодца.
3. Если применяется поверхностная помпа, которая находится на водной поверхности, то причина ее поломки может быть другой. Часты случаи, когда всасывающий патрубок насоса теряет свою герметичность. Вода всасывается вместе с воздухом, в результате чего двигатель насоса не получает достаточного охлаждения.

При выборе насоса важно соизмерить его производительность с дебетом водоисточника

Итак, если защита скважинного насоса от сухого хода отсутствует, то помпа перегревается и сгорает. Это касается не только электродвигателя. Современные насосы имеют большое количество пластиковых деталей. Пластик, при отсутствии охлаждения и смазки, также может деформироваться. Это вначале приведет к уменьшению производительности устройства, а затем вызовет его перегрев, заклинивание вала и отказ двигателя. Мастерам знаком такой вид отказа, возникающий в результате перегрева. Разобрав агрегат, можно легко обнаружить те его части, которые подверглись перегреву.

Датчики уровня воды в насосе

Можно поставить поплавковый или электронный датчик. Обычно их используют, если насос погружной, хотя и с поверхностными моделями они работают вполне эффективно.

Как только уровень воды меняется, поплавок тоже меняет свое положение, срабатывает автоматика и отключается насос.

• Электронные работают не только на падение уровня воды, но и на его повышение.
• Их полезно использовать и в бассейнах, когда осуществляется водоснабжение в него.
• Состоят они из двух электродов, один ставится на минимум, а второй чуть ниже.
• Пока вода находится на оптимальном уровне, между ними протекают токи.

Как только уровень становится критическим, ток прекращает поступать, цепь разрывается, поступает сигнал о нехватке воды. Насос тут же отключается.

Датчики, контролирующие уровень воды в системе

Приборы защиты, реагирующие на уровень жидкости:

1. Поплавковые выключатели (переключатели). Это устройства защиты дренажных, погружных, скважинных насосов. Их помещают в яму, резервуар, водоем, емкость, имеющие достаточную глубину для передвижения поплавка по вертикали. Это хороший вариант для дачи с водопроводом из колодца. Принцип действия: при падении уровня воды приспособление опускается, размыкается электрическая цепь.
2. Датчики уровня. Это приборы, предназначенные для скважинных насосов. Немного выше агрегата, перекачивающего воду, размещают контрольное устройство. Когда уровень жидкости опускается ниже него, насос отключается.

Установка защитного реле в систему с гидроаккумулятором – стоит ли рисковать?

Защитное реле будет нормально функционировать с любым трубопроводом, в конструкции которого отсутствует гидроаккумулятор. С другой стороны можно ставить реле и в паре с гидроаккумулятором, однако такой монтаж не даст полноценной защиты от работы на сухом ходу.

Причина этому кроется в принципе работы и особенностях строения датчика: защитное реле следует монтировать перед гидравлическим аккумулятором и реле давления жидкости. При этом между защитным устройством и перекачивающим агрегатом устанавливается клапан сухого хода.

В таком случае мембрана реле будет находиться под воздействием постоянного давления, создаваемого гидроаккумулятором. Это довольно типичная схема, но в большинстве случаев она не способна помочь в защите насоса. Например, рассмотрим такой случай: при включенном насосе, который выкачивает жидкость из практически пустой емкости, остатки жидкости остались в гидроаккумуляторе. Так как нижний порог давления выставлен производителем в границах 0,1 атмосфер, то фактически давление есть, но насос будет работать вхолостую.

В результате этого мотор насоса прекратит свою работу лишь в тех случаях, когда гидроаккумулятор станет полностью пустым, или когда сам двигатель перегорит. Как вывод, можно сказать, что системы с гидроаккумуляторами лучше снабжать другими защитными устройствами.

Как выбрать прибор?

При покупке оборудования обращают внимание на конструкцию, материал изготовления, технические параметры. Контроллер выбирают по таким характеристикам:

• мощность;
• давление;
• класс защиты IP;
• диаметр входного/выходного отверстия;
• производитель товара;
• наличие расширительного бака;
• функция перезапуска;
• цена.

Класс IP в электронном регуляторе обозначает защиту от пыли и влаги.

Пример расшифровки IP 65 на приборе:

• IP — Ingress Protection (защита от проникновения);
• 6 — от пыли;
• 5 — от влаги.

IP 65 — высокий класс защиты.

Регулятор давления выбирают в зависимости от функционала насоса.

Учитывают такие параметры гидравлической машины:

• принцип действия;
• потребляемую мощность;
• производительность;
• напор воды.

При выборе автоматики учитывают сантехническое оборудование в доме. Бытовые приборы рассчитаны на давление до 3 атм. Если напор больше, техника подвергается нагрузке и выходит из строя.

Справка! Насосные станции продают в комплекте с регуляторами давления. В продаже большой ассортимент автоматических реле воды.

1 Виды и отличия погружных насосов

Прежде чем понять автоматику, мы должны с Вами понять какие разновидности насосов существуют. Во всем мире есть только два вида погружных насосов:

1. Вибрационные.

Все мы знаем что, вышеперечисленные типы автоматических погружных насосов устанавливают только в воду, которую эти насосы перекачивают.

Вот поэтому его называют «погружной» Большая часть дачников, и любителей загородных домов считают, что , намного лучше поверхностных, но с этим можно поспорить.

В принципе работа этих насосов у них одинакова, но сам механизм отличается друг от друга. Также следует заметить, что условия работы у них тоже разные. На скважинах любой глубины могут использовать погружные насосы, в них есть необходимость повышения давления воды, для того, чтобы перекачать вводу наверх. Следует учесть что, погружные насосы работают на глубине в скважине до 10 метров.

Если у Вас скважина более десяти метров, то тут используют узкоспециализированные насосные системы для перекачки воды из глубины.

Для большой глубины лучше всего использовать вибрационные насосы, которые чаще всего используют на водяных скважинах. А вот центробежный насос чаще всего используют в сельскохозяйственной сфере, где применяется водоснабжения.

Главным элементом в вибрационном устройстве является мембрана. Когда происходит вибрация механизма, мембрана деформируется. В результате этого происходит разница давления в системе. В итоге получаем эффект перекачки жидкости в нужное Вами направление.

По такому принципу работают следующие виды насосов как:

• Водолей.
• Гардена.

Перед покупкой вышесказанных насосов удостоверьтесь в них наличием термовыключателя. Также при покупке нужно проверить работу забора воды в нижней части насоса. Если у Вас на дачном участке либо загородном доме грунт тяжелый, то желательно установить вибрационное устройство, как можно ниже.

Это делается для того, чтобы не разрушалась скважина(стенки скважины), а также что бы не загрязнялось разными предметами вибрационное устройство установленное в грунт. Также желательно устанавливать вибрационные модели только в укрепленных источниках. А вот насосы марки Водолей, Гардена либо Малыш легкие в монтаже и демонтаже.

Произвести ремонт можно быстро своими руками. Если мы решили рассмотреть рабочий механизм центробежного насоса, то сразу можно увидеть, что к нему присоединены специальные колеса к валу, который только один. Тут можно увидеть, что разницу в давлении производит вращение лопастей на колесах. В результате этого и происходит перекачивание жидкости в нужном вам направлении. Самыми популярными моделями в СНГ являются центробежные насосы.

На это есть несколько причин. Модели стабильны и приобрели немалую универсальность в применении. Также такие насосы – модели можно подключить своими руками и на этом не потратится. А это экономит затраты на обустройстве водоснабжения.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Устройства защиты от «сухого хода»: разновидности, принцип действия

Для предотвращения возможности «сухого хода» было создано несколько приспособлений, различающихся между собой по устройству и схеме работы:

1. Реле уровня воды и поплавок. Данные элементы считаются одними из самых эффективных и при этом дорогостоящих. Главное преимущество данного устройства – отключение насоса до начала «сухого хода». Реле представлено следующими элементами: плата, несколько датчиков (один из которых – контрольный) и провода. Устройство работает по простой схеме: при снижении уровня воды датчики, установленные в скважине, подают об этом сигнал. Когда вода опустится до контрольного, закачка воды прекращается. Когда же вода снова поднимется – насос запустится автоматически. Поплавковый датчик (поплавок) – идеальный вариант для закрытых источников воды. Устанавливается выше насоса. Настраивается самостоятельно: нужно лишь отрегулировать длину поплавкового кабеля и расположение датчика в емкости. Кабель подключается к источнику электропитания. Если вода доходит до поплавка, подача электроэнергии останавливается, и происходит отключение насоса.
2. Реле и датчик давления. Реле подойдет в качестве защиты лишь для насосов с гидроаккумулятором. «Критический» уровень давления в реле невозможно отрегулировать вручную (стандартно он фиксируется на отметке в 0,5 бар). Принцип действия устройства прост: при опускании давления до уровня, о, реле размыкает контакт и насос останавливается. На практике же преимущественная часть бытовых насосов способна работать в нормальном режиме при давлении от 1 бар. Поэтому можно с уверенностью говорить о том, что реле сработает лишь тогда, когда подача воды будет полностью прекращена. Датчики действует более эффективно: они подают сигнал об опасном уровне воды при падении давления до 1 бар.
3. Датчик протока воды. Представляет собой пружинный клапан со встроенным магнитом (с одной стороны) и микропереключатель. Датчик измеряет поток воды, пропускаемый насосом. При сильном водном потоке происходит сдвигание клапана, и он замыкается с переключателем. Насос приводится в действие. Если давление воды снижается, клапанная пружина разжимается и тот разъединяется с переключателем. Данное устройство применяется для защиты повысительных насосов небольшой мощности.
4. Мини АКН. Используется для защиты однофазных насосов и регулирует их работу в зависимости от показателей тока и мощности устройства. Мини АКН пользуется большой популярностью ввиду таких достоинств как: малое количество потребляемой энергии, эффективная защита насоса, надежность, простота монтажа и эксплуатации.

Настройка подключенного защитного реле

Устройство сконструировано так, что реле предполагает регулирование уровня связи между срабатывающей контактной группой и поверхностью, которая реагирует на силу давления. Эту функцию выполняют специальные винты — они ослабляют и натягивают пружину. Изготовитель настраивает нижний и верхний порог срабатывания. Чаще всего это показатели:

• 1,4 атмосферы — минимум;
• 2,8 — максимум.

Пользователю доступна самостоятельная регулировка границ — винт поворачивают в направление влево или вправо.

Обратите внимание! Обязательным требованием правильной настройки защиты является фиксация порога отключения прибора ниже давления насоса. Если это правило игнорировать, помпа не среагирует — оборудование быстро сломается

Второй винт регулировки предназначен для определения разницы пограничными показателями чувствительности прибора. В процессе настройки учитывайте, что верхний порог отключения тоже меняется. Ваша задача — не допустить превышения показателя максимального давления, которое выдает непосредственно оборудование.

Снижайте нижний уровень и разбег границ откручиванием гаек.

Датчик «сухого хода»: схема подключения

Подключение датчика осуществляется двухэтапно: механически и подключением к электросети. Сначала датчик крепится на насос физически. Обычно на устройстве есть специальное гнездо.

Совет. На некоторых насосах отсутствует такое гнездо. В качестве его замены можно использовать латунный тройничок, к которому, кстати, можно подключить манометр и даже гидроаккумулятор.

Перед тем как вкручивать реле на тройник или на гнездо, необходимо уплотнить резьбу. Сделать это можно либо при помощи специальной (и довольно недешевой) нити, либо льна.

После намотки нити можно приступать к закручиванию реле. Делать это нужно очень аккуратно. Когда пойдет туго, нужно подтянуть реле гаечным ключом.

Теперь можно подключать датчик к электросети. Первым делом найдите на датчике две группы контактов. В каждой группе проводов найдите свободные концы и прикрутите к ним жилу провода. Заземление соединяем отдельно, прикрепляя его к винту на реле.

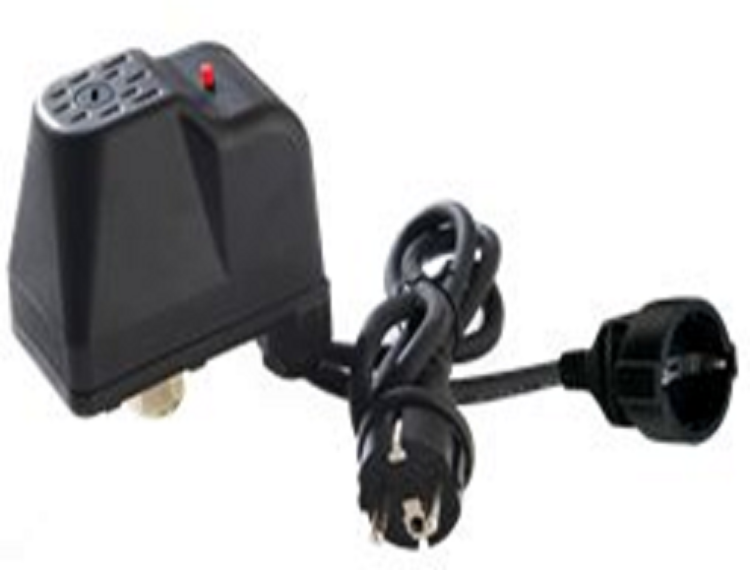

Подключенный датчик сухого хода

Теперь можно подсоединять реле непосредственно к насосу. Подойдет обычный провод. Один его конец подсоединяем к свободным проводам реле, другой – к насосным проводам. Не забывайте о том, что цвета соединяемых жил должны соответствовать друг другу.

Остается лишь проверить работу системы в действии. Подключаем насос к электросети и наблюдаем. Если в процессе работы насоса происходит рост показателя на манометре, а при достижении максимально допустимого показателя на датчике насос отключается – монтаж был осуществлен грамотно. Устройство можно эксплуатировать в реальных условиях.

На этом мы заканчиваем рассмотрение существующих разновидностей защитных устройств для водяного насоса, а также схемы их подключения. Будьте внимательны во время монтажа устройства. Удачи!
