Монтаж системы отопления в квартире: трубы, радиаторы, разводка

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

В каких случаях приемлема коллекторная система отопления

Стандартного решения при составлении схемы коллекторной системы нет, общепринятые стандарты планировки тоже отсутствуют. Подбором оборудования должны заниматься специалисты, учитывая конкретные задачи, которые требуется решать.

Не следует игнорировать мнение специалистов: такая система не может быть рекомендована для отопления в многоэтажных домах.

Варианты отопительной системы в многоэтажных домах

Проблема в том, что отопление в квартире обеспечивается подачей теплоносителя как минимум двумя стояками. Обязательное же условие рассматриваемой системы — подключение всех радиаторов к одному стояку.

Оставив один источник поступления тепла, потребуется перекрыть остальные, т.е. заварить их. Вся нагрузка сосредоточится на оставленном стояке, при этом в пределах конкретно взятой квартиры произойдет образование замкнутой гидравлической цепи.

Все находящиеся на верхних этажах радиаторы будут отрезаны от централизованной системы отопления и теплоноситель в них поступать не будет. Естественно, жильцы верхних этажей выразят недовольство и будут требовать в принудительном порядке восстановления прежних коммуникаций.

Частые ошибки при монтаже

Перед монтажом рекомендуется потренироваться паять трубы на ненужном материале

Решив заменять отопление в своем доме, многие люди стараются по возможности сэкономить на всем. Это главная ошибка, так как дешевая продукция не будет служить долго и качественно.

Наиболее часто мастера допускают такие ошибки:

• забывают устанавливать краны для стравливания воздуха;
• не подкладывают защитный материал под трубы при их сварке и резке;
• перекашивают и проворачивают пластиковые секции в фитингах при пайке;
• некачественно сваривают стыки труб.

Правильная установка батареи

Монтаж отопительного радиатора выполняется в несколько этапов.

Паковка втулки американки

1. Проверить на свинчиваемость втулку американки с футоркой.
2. Если на резьбе втулки нет насечек, нанести их острым краем напильника. Насечки нужны для того, чтобы лен не смещался при завинчивании.
3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 2 мм.
4. Намотать лен на резьбу, прокладывая жгут по виткам. Намотку начинать с третьего витка резьбы от края втулки, по направлению к сбегу резьбы.
5. Дойдя до сбега резьбы, выполнить намотку в обратном направлении поверх витков резьбы с перехлестом, с шагом 1-2 мм.
6. Обжать лен пальцами, смазать Унипаком.

Монтаж

1. Установить американку в отверстие футорки, затянуть рукой до упора, не допуская перекоса.
2. Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
3. После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.

Как установить прибор на кронштейны?

1. Навестить радиатор на установленные кронштейны.
2. Отрегулировать положение кронштейнов, подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.

Обвязка

1. Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
2. Затянуть накидную гайку рукой до упора.
3. Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.

Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки

Система отопления квартиры в новостройке.

В современных домах применяют новую систему отопления квартиры в новостройке.

Почему система называется новой, чем она отличается от традиционной, в чем ее преимущества и в чем недостатки?

Здания, которые строились в прошлом веке, отличались простотой и технологичностью, квартиры на всех этажах повторялись и были одинаковы по планировке, стены одной квартиры проходили строго под стенами другой квартиры, поэтому системы отопления для таких домов были разработаны много лет: тоже стандартные, традиционные, классические. Что значит традиционные?

Применялось несколько традиционных, в классическом понимании, систем со стояками с верхней или нижней подачей магистралей. По количеству стояков, системы были однотрубными или двухтрубными, вертикальными или горизонтальными.

В современных домах, где архитекторы применяют интересные формы фасадов, играют с разными уровнями окон и применяют различную планировку в каждой из квартир, традиционные схемы уже неприемлемы.

В новых домах со свободной планировкой применяют новые технологии и в системах отопления. На квартиру или группу квартир на этаже прокладывают стояки отопления, от которых выполняют разводку уже индивидуально по каждой квартире.

Почему индивидуально?

Потому, что квартиры на каждом этаже схожи общей площадью, но различны по своей планировке. Например, там, где на четвертом этаже проходит стена, этажом выше будет свободное пространство, и если выполнить классическую систему, то в середине комнаты на пятом этаже пройдет стояк, он будет разрезать комнату, что будет смотреться очень некрасиво.

Поэтому в новостройках традиционные вертикальные системы перешли в горизонтальную плоскость. Как правило, в новостройках применяют новую индивидуальную коллекторную систему отопления для каждой квартиры.

От центрального стояка в квартире или на этаже горизонтально к каждому прибору прокладывают по полу свою индивидуальную линию труб.

Коллекторная система позволяет скрыть все трубы в глубине стяжки пола, под напольным покрытием и установить новые стильные радиаторы или конвекторы, спрятанные в пол.

Что нам дает индивидуальная прокладка трубопроводов к каждому из радиаторов?

А дает нам такая разводка более высокую температуру теплоносителя у каждого конкретного прибора, что в свою очередь повышает тепловую отдачу от него. То есть, в конечном итоге, мы получаем более высокую тепловую отдачу от отопительного прибора и более теплое помещение в квартире. При желании на радиатор можно установить терморегулятор, и регулировать температуру при необходимости.

Если говорить о надежности такой системы, то она очень надежна, так как в ней применяются новые современные трубы из сшитого полиэтилена со сроком службы до пятидесяти лет.

Поэтому если подвести итог, то новая система отопления в новостройке очень оправдана, эффективна и надежна, она ни чем не уступает привычным, традиционным системам, а во многом и отличается в лучшую сторону.

• Новая система отопления квартиры в новостройке
• Почему в новостройках другая система отопления
• Какие системы отопления применяют в многоэтажном доме.
• Какое отопление применяют в квартирах новостройки
• Как в многоэтажной новостройке подключить отопление квартиры
• Отопление в новостройке — принципиальные решения.
• Автономное отопление квартиры в домах новостройках.
• Техническое задание на выполнение системы отопления в квартире.
• Какие нужны материалы для монтажа отопления квартиры
• Зачем в новостройках трубы отопления прячут в пол
• Индивидуальное отопление для квартир в новостройках
• Какое отопление лучше для квартир
• Как подобрать радиаторы для отопления квартиры
• Выбор радиаторов для квартир новостройки
• Предпочтительные решения отопления в квартире с витражными окнами
• Как провести отопление перед витражными окнами
• Прокладка труб отопления по полу в квартире преимущества и недостатки
• Почему трубы в полу нужно изолировать
• Стоимость замены отопления в квартире
• Какое отопление лучше в квартире новостройке?
• Отопление в новой квартире установка и проектирование
• Можно ли оставлять отопление в новостройке от застройщика
• Индивидуальное отопление в квартире с разводкой по полу
• Отопление в новостройке
• Разводка отопления в новостройке по полу
• Установка системы отопления в квартире
• Монтаж отопления в новостройке
• Подключение отопления в квартире
• Монтаж системы отопления в квартире
• Устройство отопления в новостройке
• Замена отопления в новостройке
• Замена труб отопления в новостройке
• Переделка отопления в новостройке

Какое отопление бывает?

Сейчас существуют различные отопительные системы по типу, назначению и тепловой мощности, основное отличие заключается в разводке труб от коллектора:

• однотрубная — все радиаторы подключаются последовательно, отключать отдельные нельзя,
• двухтрубная — радиаторы можно отключать независимо друг от друга,
• лучевая — каждый радиатор подключается к коллектору отдельно, его можно отключать и регулировать нагрев отдельно.

Последний вариант становится все популярнее, так как позволяет не только регулировать температуру в разных помещениях, но и сэкономить деньги при установке счетчиков тепла.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

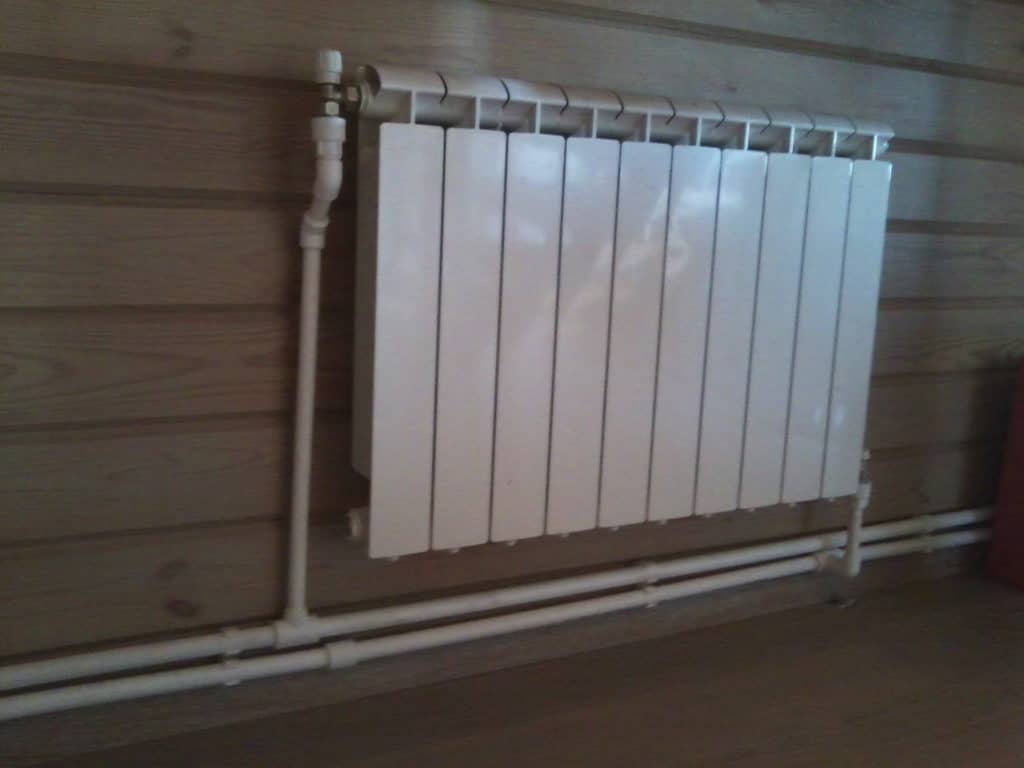

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Рекомендации по прокладке труб отопления в частном доме

Магистральный трубопровод любой сложности можно выполнить самостоятельно при наличии времени, сил и желания. Однако чтобы полученная теплосеть была надежна, эффективна, долговечна и удобна в обслуживании, необходимо придерживаться следующих рекомендаций.

• При проектировании теплосети направление движения теплоносителя определяют, исходя из планировки дома и его расположения относительно сторон света и розы ветров. Желательно расположить магистраль так, чтобы первыми отапливались те помещения, где необходима наибольшая температура воздуха: детские и спальни, а также, комнаты с двумя и более внешними стенами, помещения с северной и наветренной сторон дома. Завершают контур обычно кухни и другие нежилые помещения.
• Подключаемые к магистрали теплообменники желательно оборудовать байпасами – короткими дополнительными ветками трубопровода, соединяющими подающую трубу с обратной соответственно перед входным и выходным отверстиями батареи. Такое устройство позволит отключить теплоотдающий прибор на время его ремонта или замены, не останавливая всю систему отопления.
• При прокладывании открытым способом рекомендуют соединять элементы трубопровода при помощи разъемных фитингов для простоты проведения ремонтных работ. Если же магистраль прокладывается скрытым способом, все соединения, к которым нет прямого доступа, должны быть неразборными, чтобы в случае разгерметизации не повредить пол, стену или потолок.
• При монтаже теплового контура скрытым способом в каналы в стенах или перекрытиях трубы необходимо утеплить для снижения теплопотерь.
• Допускается монтаж теплосетей из полипропиленовых труб, если отопительный прибор нагревает теплоноситель не выше 80 градусов. При этом скрытым способом такие трубы можно прокладывать только под навесные конструкции. Монтаж в стяжку не допускается.

Приборы водяного отопления

В качестве обогревательных элементов помещений могут выступать:

• традиционные радиаторы, устанавливаемые под оконными проемами и возле холодных стен, например, с северной стороны здания;
• трубные контуры напольного обогрева, иначе – теплые полы;
• плинтусные обогреватели;
• внутрипольные конвекторы.

Водяное радиаторное отопление – самый надежный и дешевый вариант среди перечисленных. Установку и подключение батарей вполне реально выполнить самому, главное, — верно подобрать количество секций по мощности. Недостатки – слабый прогрев нижней зоны комнаты и расположение приборов на виду, что не всегда согласуется с дизайном интерьера.

Все имеющиеся в продаже радиаторы делятся на 4 группы по материалу изготовления:

1. Алюминиевые – секционные и монолитные. На самом деле отливаются из силумина – сплава алюминия с кремнием, являются наиболее эффективными по скорости прогрева.
2. Биметаллические. Полный аналог алюминиевых батарей, только внутри предусмотрен каркас из стальных труб. Сфера применения – многоквартирные высотные дома с центральным теплоснабжением, где теплоноситель подается с давлением свыше 10 Бар.
3. Стальные панельные. Сравнительно дешевые радиаторы монолитного типа, сделанные из листов штампованного металла плюс дополнительное оребрение.
4. Чугунные секционные. Тяжелые, теплоемкие и дорогие приборы с оригинальным дизайном. Из-за приличного веса некоторые модели оснащаются ножками – подвесить такую «гармошку» на стену нереально.

По востребованности лидирующие позиции занимают стальные приборы – они недороги, а с точки зрения теплопередачи тонкий металл мало уступает силумину. Следом идут алюминиевые, биметаллические и чугунные обогреватели. Выбирайте, какие вам больше нравятся.

Watch this video on YouTube

Конструкция теплых полов

Система напольного обогрева состоит из таких элементов:

• греющие контуры из металлопластиковых либо полиэтиленовых труб, залитые цементной стяжкой или уложенные между лагами (в деревянном доме);
• распределительный коллектор с расходомерами и термостатическими вентилями для регулирования расхода воды в каждой петле;
• смесительный узел – циркуляционный насос плюс клапан (двух— или трехходовой), поддерживающий температуру теплоносителя в диапазоне 35…55 °C.

Узел подмеса и коллектор соединяются с котлом двумя магистралями – подающей и обратной. Нагретая до 60…80 градусов вода порциями подмешивается клапаном в контуры по мере остывания циркулирующего теплоносителя.

Теплые полы – самый комфортный и экономичный способ обогрева, хотя затраты на монтаж в 2—3 раза выше устройства радиаторной сети. Оптимальный вариант отопления изображен на фото – напольные водяные контуры + батареи, регулируемые термоголовками.

Теплые полы на стадии монтажа — раскладка труб поверх утеплителя, крепление демпферной полосы для последующей заливки цементно-песчаным раствором

Конвекторы плинтусные и внутрипольные

Обе разновидности обогревателей похожи конструкцией водяного теплообменника – медного змеевика с насаженными тонкими пластинами – ребрами. В напольном исполнении греющая часть закрыта декоративным кожухом, внешне напоминающим плинтус, сверху и снизу оставлены зазоры для прохождения воздуха.

Теплообменник внутрипольного конвектора установлен в корпусе, находящемся ниже уровня чистого пола. Некоторые модели комплектуются малошумными вентиляторами, повышающими производительность обогревателя. Теплоноситель подается по трубам, уложенным скрытым способом под стяжкой.

Описанные приборы удачно вписываются в дизайн помещения, а подпольные конвекторы незаменимы возле прозрачных наружных стен, целиком сделанных из стекла. Но рядовые домовладельцы не торопятся приобретать эти приборы, поскольку:

• медно-алюминиевые радиаторы конвекторов – удовольствие не из дешевых;
• для полноценного обогрева коттеджа, расположенного в средней полосе, придется ставить обогреватели по периметру всех комнат;
• внутрипольные теплообменники без вентиляторов малоэффективны;
• те же изделия с вентиляторами издают тихий монотонный гул.

Прибор плинтусного обогрева (на фото слева) и внутрипольный конвектор (справа)

Принцип работы коллекторной системы

Коллектор, это металлическая гребенка с выводами для подключения труб и приборов. Коллекторная система отопления является двухтрубной. Через одну гребенку подается горячая вода, а к другой — подключаются трубы, собирающие остывшую воду (обратку).

В коллекторной системе отопления имеется закрытый расширительный бак и циркуляционный насос, который движет теплоноситель. Минимальный объем расширительного бака равен не менее 10% суммарного объема всех отопительных приборов. Насос устанавливается на любом из трубопроводов, идущих к коллекторам.

Коллекторы устанавливаются в специальные шкафы, которые монтируют в нишах стен или в отдельном помещении. Шкафы коллекторов должны располагаться примерно на одинаковом расстоянии от каждого отопительного прибора. Трубы могут подводиться к радиаторам сверху, с боку и снизу. Наибольшее распространение получила нижняя подводка труб к радиаторам. Этот вариант дает наилучшую возможность скрыть трубы в полу. На каждую гидравлическую цепь, идущую от коллектора, устанавливается запорная арматура, что дает возможность отключать любой радиатор, не нарушая работу отопительной системы. На каждый радиатор устанавливают кран для выпуска накопившегося воздуха — кран Маевского, или же на коллектор — воздуховыпускные клапаны. Также на коллектор могут быть установлены счетчики тепла и водосливные краны.

Каждая гидравлическая цепь, размещенная после коллекторов, является самостоятельной системой. Это дало возможность создания теплых полов. Это полы, в конструкции которых укладываются трубы параллельно или в виде спиралей, которые обогревают поверхность пола. Трубы укладывают на теплоизоляционную прокладку, подключают к коллектору и после проверки герметичности трубопроводов заливают их бетоном. Высота стяжки не должна превышать 7 см. Шаг укладки и диаметр труб определяется расчетом. Длина одного отопительной спирали не должна превышать 90 м. В основном для теплого пола применяются металлопластиковые трубы, которые легко принимают любую кривизну.

При работе отопления теплого пола понижение температуры происходит по высоте помещения, а при установке радиаторов — наоборот, чем выше, тем теплее.

Порядок проведения работ

Если все готово, можно приступать к монтажу. Вот основные его этапы:

Установка котла

Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.

Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.

Схема отопления с газовым котлом

В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.

В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.

Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.

Разметка

Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.

Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.

Установка оборудования и монтаж трубопроводов систем отопления

Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.

Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.

Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.

Воздухоотводчик устанавливается в самой высокой точке контура.

Готовая отопительная система с трубопроводом

Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.

Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.

Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.

Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:

1. Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
2. Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.

Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.

Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.

Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.

Условия эффективной теплоотдачи батарей

Двухтрубная система отопления

Правильный выбор отопительных приборов обеспечивает экономию энергоносителей. Среди множества предложений на рынке они отличаются:

• формой;
• материалом;
• уровнем теплоотдачи;
• типом подключения.

Для каждого помещения, в котором устанавливается система отопления, будет отличаться количество радиаторов. Это зависит от следующих параметров:

• обогреваемого объема;
• площади комнаты;
• утепления стен;
• тепловой мощности радиатора;
• наличия оконных проемов;
• температуры воздуха на улице в холодную пору года;
• наличию смежных комнат и чердака.

Для обеспечения максимальной отдачи тепла между нагревательным прибором и стеной рекомендуется установка специальной теплоотражающей пленки. При монтаже радиаторов необходимо придерживаться таких правил:

• батареи нужно разместить на одном уровне;
• ребра радиатора требуется расположить в строго вертикальном положении;
• центр отопительного оборудования должен совпадать с центром окна;
• длина радиатора должна составлять не менее 75% длины проема.

При выполнении работ по установке системы отопления нужно учитывать тип материала, из которого сделаны коммуникации. Например, подключение пластиковых труб к чугунным батареям может принести много хлопот и испортить систему отопления.

Применение полипропиленовых труб в отопительной системе

Полипропиленовые трубы отопления

Наиболее популярным материалом для коммуникаций теплоносителя является полипропилен. Трубы из этого материала обеспечивают максимальное сопротивление к воздействию агрессивной среды.

На их внутренней части не образуется налет, а в системе не оседают твердые частицы. Монтаж полипропиленовых труб производится с помощью специального оборудования. В случае их использования можно быть уверенным в том, что обвязка радиатора отопления предотвратит просачивание теплоносителя.

Преимуществом полипропиленовых труб является возможность создания отопительного контура любой конфигурации. Однако в этом случае нужно учитывать, что чем длиннее и сложнее трубопровод, тем выше потери тепла.

Соединение труб может выполняться при помощи пайки и с использованием фитингов (специальные детали для фиксации). Этот способ менее надежен, чем пайка, потому что не исключает возможность протекания коммуникаций.

Современные полипропиленовые трубы имеют длительный срок эксплуатации (до 40 лет). Они легко выдерживают внутреннее давление, а воздействие нагретого носителя тепла не вызывает деформацию.

При монтаже пластиковых коммуникаций существуют некоторые ограничения. Их нельзя применять вблизи котла, а труба подвода газа к нагревательному прибору должна иметь жесткое соединение.

При монтаже нельзя использовать паклю, ленты, резиновые прокладки. Эти предостережения связаны с соблюдением правил техники безопасности. Перед включением системы нужно тщательно проверить все соединения.

Особенность котла – основного элемента системы – учитывается при монтаже и выборе типа коммуникаций для обогрева помещений. Для увеличения эффекта от его эксплуатации применяются разные виды дополнительных элементов, в том числе циркуляционный насос, расширительный бак и устройство для регулировки давления.

Монтаж труб отопления в квартире своими руками

После сборки системы проводится опрессовка специальным прибором

Чтобы правильно поменять разводку и нагревательные приборы, нужно составить грамотную схему, учитывающую все мелочи и нюансы.

Монтаж следует проводить в следующей последовательности:

1. Нанести разметку на стены, проверить ее соответствие проекту.
2. Сделать отверстия, установить в них крепежи и кронштейны.
3. Собрать радиаторы. Оснастить их заглушками и кранами Маевского.
4. Стены в нишах под батареи очистить от грязи, обработать грунтовкой и оклеить вспененным полиэтиленом с фольгой.
5. Повесить радиаторы на кронштейны. Проверить их правильное положение и горизонтальность.
6. Установить нижнюю часть стояка. Присоединить к нему тройник или крестовину в зависимости от схемы разводки.
7. Установить вентиль для отключения подачи воды.
8. Припаять к крестовине еще один фрагмент стояка. Закрепить на его конце еще один фитинг для подающей трубы.
9. Начиная от стояка, вести горизонтальные линии, соединяя звенья муфтами.
10. Собрать подводки к радиатору, к их концам приварить фитинги с накидными гайками. Состыковать обвязку с батареями.

На заключительном этапе проводится опрессовка. Целью этого мероприятия является выявление дефектов сборки.
