Выгребная яма: обустройство своими силами несложно, надежно и максимально эффективно

Дачный биотуалет без выгребной ямы

Биотуалеты также находятся на пике своей популярности, так как они обладают массой преимуществ:

  • экономией свободного пространства;
  • малым весом;
  • отсутствием запахов в сортире;
  • возможность размещения как в помещинии дома, так и в уличном сортире;
  • простотой монтажа.

Принцип действия биотуалета довольно простой: в него добавляются безопасные для людей бактерии, ускоряющие процесс разложения отходов, и перерабатывающие их в компост. В отличие от торфяного туалета, для биоконструкции необходимо много воды. Поэтому при его сооружении придется еще продумать, куда отводить лишнюю жидкость.

Описание конструкции

Чтобы построить туалет на даче без запаха, необходимо определиться с его типом конструкции, дизайном и габаритами. Сооружения без выгребной ямы имеют стандартные размеры:

  • высоту до 2.4 м;
  • ширину до 1.8 м;
  • глубину до 1.4 м.

Внутри сортир также особо ничем не будет отличаться от классического варианта с выгребной ямой. В нем можно установить как садовый унитаз, так и сделать стульчак (под которым будет размещаться резервуар для сбора отходов).

Необходимые инструменты и материалы

Чтобы построить туалет для дачи без запаха, понадобятся следующие материалы:

  • материалы для сборки каркаса (в их качестве могут выступать дерево, металл, кирпичи);
  • бетон для сооружения фундамента;
  • кровельные материалы;
  • лак, краска, различные антисептики для работы с деревом.

Из инструментов понадобится стандартный набор:

  • молоток;
  • шуруповерт;
  • шлифмашинка;
  • лобзик;
  • строительный уровень.

Инструкция по изготовлению

Так как биотуалет не требует обустройства выгребной ямы, его строительство сразу же начинается с:

  1. Разметки участка и обустройства фундамента. Фундамент для постройки выбирается в зависимости от ее габаритов и веса.
  2. Далее сооружается каркас, который обшивается выбранным материалом (деревом, вагонкой, металлом).
  3. После можно приступать к обустройству крыши.

Далее необходимо обустроить внутреннее пространство. Здесь все зависит от того, на какой конструкции биотуалета был остановлен выбор

Если речь идет о самостоятельном изготовлении стульчака, здесь важно рассчитать наличие свободного места, сделать чертеж, продумать вентиляцию. Если же речь идет об установке пластиковой покупной модели, то ее монтаж не вызывает никаких сложностей

В данной статье мы рассмотрели, как сделать дачный туалет без запаха и без выгребной ямы. Как видно, вариантов сооружения уличных сортиров без выгребного колодца существует множество. Главное, подобрать оптимальный для себя вариант, сделать предварительный чертеж будущего сооружения и можно смело приступать к реализации задуманного.

Санитарные нормы

Прежде чем перейти к рассмотрению обустройства выгребной или сливной ямы, нужно в первую очередь ознакомиться с основными санитарными нормами и требованиями СанПиН 42-128-4690-88, СНиП 2.04.03-85, СНиП 2.04.01-85 и СНиП 30-02-97, предъявляемыми к данным объектам.

ФОТО: izdoski.comУстройство качественной сливной ямы повышает комфортность проживания в частном доме

Согласно этим требованиям, автономная канализация должна располагаться на удалении:

  • 10-15 м от жилого строения;
  • 2 м от границ участка;
  • 20 м от колодца и 10 м от водопровода;
  • более 5 м от газовой магистрали.

ФОТО: proekt-sam.ruНормы расположения септика на участке

Глубина сточного накопителя зависит от уровня грунтовых вод, но не должна превышать 3 м. При сложном рельефе не рекомендовано устраивать выгребную яму в низине, поскольку есть вероятность её затопления во время весенних паводков, что приведёт к загрязнению подземных вод.

Разрешение на обустройство автономной канализации выдает СЭС после рассмотрения проекта и схемы очистного сооружения. Если же накопитель будет монтироваться для жилого дома с постоянным проживанием, то проект должен также согласовываться и с БТИ.

Обзор популярных схем

Несмотря на материал изготовления, канализационные сооружения могут иметь различную конструкцию. Разница касается, в большей мере, количества камер – от одной до трех. Рассмотрим схемы, которые больше всего подходят для обеспечения частных домов автономной канализацией.

Отдельная накопительная емкость

Выгреб из одной герметичной камеры – наиболее простой вариант. Он не загрязняет окружающую среду, следовательно, безопасен и экологичен. Такая яма занимает минимум места, и поскольку находится под землей, не мешает выращивать цветы или разбивать неподалеку грядки.

Ограничения касаются посадки деревьев, которые своими корнями могут разгерметизировать канализационное сооружение.

Схема простейшей однокамерной выгребной ямы. Необходимо следить за тем, чтобы сточные воды не поднимались выше уровня врезки канализационной трубы, и вовремя вызывать ассенизаторов

Однокамерный накопитель актуален для тех, кто редко пользуется канализационной системой, то есть редко наведывается на дачу. Существует еще один вариант – если в доме проживает одинокий человек, а канализационная система состоит из минимума активных точек пользования (унитаз, душ, раковина).

При устройстве резервуара необходимо помнить, что он заполняется не до самого верха, а до уровня входа трубы, поэтому задействован только на 2/3 объема. Простой накопитель требует регулярной откачки, а для этого следует подготовить удобный подъездной путь для ассенизаторов и лучше заключить договор на постоянное обслуживание.

Сливная яма без дна

Вариант одиночного накопителя – яма с фильтрующим дном. Основное назначение фильтра – пропускать часть стоков прямо в грунт, чтобы снизить нагрузку на сооружение и сократить количество вызовов специалистов для откачки отходов.

Конструкция нижней части резервуара отличается от глухого днища герметичной камеры. Это может быть сооружение из бетонных заготовок, кирпичный колодец или пластиковая емкость.

Схема выгребной ямы с перфорированными стенками и фильтрующим дном. В качестве фильтра выступает толстая песчано-гравийная подушка, которую со временем необходимо обновлять

В грунтах со слабой пропускной способностью, например, в пластичных супесях,  целесообразно устраивать дополнительную перфорацию стенок. Для этого формируют небольшие отверстия примерно через 10 – 15 см.

Располагают их по всей высоте грунтового фильтра в шахматном порядке. Таким методам увеличивают площадь фильтрации, как следствие, ускоряется процесс утилизации.

Два важных условия устройства фильтрации:

  • песчаный или супесчаный грунт – рыхлый, с большой степенью водопроницаемости;
  • низкий уровень залегания водных горизонтов.

Плотные глинистые грунты, твердые супеси, суглинки любой консистенции, просто не будут впитывать воду, таким образом, устройство перфорации бесполезно.

Данная схема больше подходит для строительства фильтрующих колодцев, которые являются вторым или третьим отсеком и устанавливаются вслед за накопителем. Качество доочистки в грунте частично осветленной воды гораздо выше, нежели не отстоявшихся канализационных стоков из первого выгреба-накопителя.

Откачка отходов из ямы без дна осуществляется чуть реже, чем из обычной ямы. Если фильтр забивается – режим откачки одинаков.

Двухкамерный септик из бетонных колец

Усложненный вариант сливной ямы – двойной резервуар.

Он может иметь различную конструкцию:

  • бетонная емкость, разделенная на 2 части перегородкой;
  • 2 колодца, соединенные трубой перелива.

Несмотря на некоторые различия в конструкции, цели строительства двухкамерных моделей одинаковы – разделить отходы по степени загрязнения. В первой секции, которая является полноценным накопителем, начинается переработка отходов анаэробами, вследствие чего образуется твердый осадок и мутная жидкость.

Во второй – сточные воды еще более осветляются, осадка намного меньше.

Вариант устройства двухкамерного септика. Второй резервуар представляет собой фильтрующий колодец, принимающий стоки из первой камеры и отправляющий их на доочистку в грунт (+)

Если вторую емкость оснастить компрессором, то очистка будет более эффективной, так как переработка будет осуществляться еще и аэробными микроорганизмами. Двухкамерные модели, по сути, уже не просто накопители, а септики, способные частично очищать канализационные стоки.

Кратко процесс строительства двухкамерного септика из бетонных колец представляет следующая фото-подборка:

Как использовать оцинкованные листы?

На строительных форумах предлагают установить сливную яму дёшево из листов оцинкованного металла. Используют, как новый материал, так металл, который использовался ранее. Кроме оцинковки необходимо приобрести материал для заливки основания камеры, для засыпки стен и для дренажной подушки:

  • котлован выкапывают самостоятельно. Для камеры с переливом потребуется 2 ямы;
  • в каждую устанавливают по 2 листа, длиной 2 м. Их располагают внахлёст, соединяют сваркой;
  • за 4 листа придётся заплатить около 3-4 тыс. Сделать выгребную яму можно дешевле, если использовать металлопрофиль, который остался при строительстве кровли;
  • материал для засыпки и для заливки монолитного основания обойдётся в 3-4 тыс. В переливной ёмкости основание не заливают. На дно укладывают дренажную подушку;
  • для строительства накопителя и дренажной камеры потребуется около 7-8 тыс. Если использовать старый металлопрофиль, то стоимость канализации снижается до 3-4 тыс.

Прослужит материал долго, более 15 лет. Стены легко отремонтировать или заменить. Потребуется вычистить накопитель или колодец, изъять листы металлопрофиля или оцинковки, установить новый материал.

Как выбрать место и объём выгребной ямы?

Выгребная яма в частном доме своими руками не может располагаться в том месте, где вам больше всего нравиться. Придется руководствоваться определенными санитарными нормами и документацией. А они говорят о следующем:

  • Расстояние от ямы до жилого дома – минимум 12 метров.
  • Расстояние от ямы до оградки – минимум 1 метр.
  • Не стоит рыть яму рядом с колодцем или скважиной. Лучше делать это на расстоянии 5 и более метров.

Не забывайте о том, что рано или поздно бытовые отходы придётся откачивать. Следовательно, нужно продумать удобную схему подъезда ассенизаторской машины к участку.

Теперь поговорим о рекомендуемом объеме. Он зависит от количества людей, регулярно проживающих в доме. Если семья состоит из 3-4 человек, средний объём стока составляет 18-20 кубометров. Этот показатель можно расширить, если грунт на вашем участке плохо пропускает воду. Например, в его состав входит много глины.

Разновидности выгребных ям


требованиям проектаиз етонных колец

Принцип конструкции однокамерной ямы несложен, но предстоит большая работа по внедрению в грунт тяжелых колец с помощью техники.

Перед началом необходимо вычислить размеры будущих стоков.

Исходим из средних показателей. Суточный расход на 1 человека —150 л воды. Умножаем объем на количество членов семьи. Потребление в месяц варьируется от 10−12 куб. м. Норма для таких показателей, с учетом специфики грунта — 18 куб. м

Обращаем внимание на тот момент, что заполнение резервуара не должно достигать верха, а заканчиваться в метре от краев.
Глубина — 2,5 м. Не нужно превышать этот уровень, чтобы в эксплуатации не возникали сложности с обслуживанием резервуара.
Состояние почвы — фактор, имеющий большое значение для экономии ресурсов

При высокой способности почвы пропускать влагу, показатели расхода воды допустимо разделить на 2, но стоит иметь в виду, и в противоположном случае копать траншею придется с метровым запасом глубины, чтобы увеличить запас жидкости в накопителе.
Траншею следует вырыть до полуметра шире основания колец, чтобы обеспечить должное пространство для круговой обсыпки щебнем. Экскаватор справится с задачей минут за 20, а вручную придется махать лопатой весь день.


изолировать содержимое полного высыхания.в 30 см.

Плодородный слой в несколько сантиметров желательно снять с поверхности обозначенной площади под яму, и уплотнить им участок, предназначенный для посадок. Остальной извлеченный грунт лучше убрать за пределы, оставив 1,5 куб. м. для создания теплоизоляции над перекрытием.

Самостоятельное изготовление торфяного туалета

Такие сортиры являются прекрасной альтернативой садовым. Они не выделяют посторонних запахов, не требуют больших капиталовложений (при самостоятельном строительстве), отличаются простотой в эксплуатации. К тому же, уникальная система очистки отходов жизнедеятельности, позволяет использовать нечистоты в качестве органического удобрения для огорода и сада.

Описание конструкции

Внешне, финский торфяной сортир ничем не отличается от обычного (при самостоятельном изготовлении. Так как покупные модели выглядят совершенно иначе). Он состоит из постройки стандартных размеров, которая может быть изготовлена из любых материалов. Внутри него располагается стульчак, под которым прячется емкость для отходов жизнедеятельности (бочка, ведро, металлический бак). В этой емкости находится торф, перерабатывающий нечистоты в компост. После каждого посещения торфяного туалета, в него необходимо насыпать очередную порцию сухого торфа с помощью специального совка (это предотвратит появление неприятных запахов).

Необходимые инструменты и материалы

Чтобы построить дачный туалет без запаха своими руками, потребуются следующие материалы:

  • квадратный брус;
  • фанера 1,5 см толщиной;
  • крышка для унитаза.

Из инструментов понадобятся:

  • лобзик;
  • молоток;
  • рулетка;
  • шуруповерт.

Инструкция по изготовлению

Сам каркас уличного сортира строится как обычно: сооружается фундамент, выгоняется каркас, обшивается, сооружается крыша. Главное, в такой постройке продумать качественную вентиляцию.

А вот внутреннее обустройство стульчака требует следующих действий:

  1. Из бруса выпиливаются 4 ножки, высотой в пределах 35-40 см.
  2. Из толстой фанеры сооружаются боковые, задняя и передняя стенки, которые крепятся к ножкам.
  3. Сверху стульчака выпиливается крышка с планкой для петель. В результате должен получиться прямоугольный короб без каких – либо перекосов.
  4. В верхней части короба выпиливается отверстие, которое должно совпадать по размерам с горловиной подставленной под стульчаком резервуара. И сверху выпиленного отверстия прикручивается сидение с крышкой.
  5. Чтобы придать самостоятельному сооружению привлекательности, дерево необходимо отшлифовать, покрыть морилкой и вскрыть лаком.

А в чем проблема?

Их 3: земельная площадь, вода как составная часть стока и закон. Активная часть современной локальной канализации это 2-3 и более камерный септик, см. рис. Возможно, пластиковый септик-танк, в едином корпусе, разделенном на отсеки. Принцип его создания в том и другом случае одинаков: вода из последней камеры дренируется в грунт либо используется для некоторых хознужд уже достаточно очищенной для данной цели. Тот и другой вариант отнюдь не дешев и требует отвода не менее 2-3 соток земли. А если их всего 6? 2-камерные придомовые септики с барботированием (аэрацией с перемешиванием) компактны, но еще дороже и энергозависимы. И в любом случае удачный запуск самодельного многокамерного септика (весьма трудоемкого) никак не гарантирован, а его узаконивание проблематично никак не менее, чем обычной (но не совсем, см. ниже) выгребной ямы.

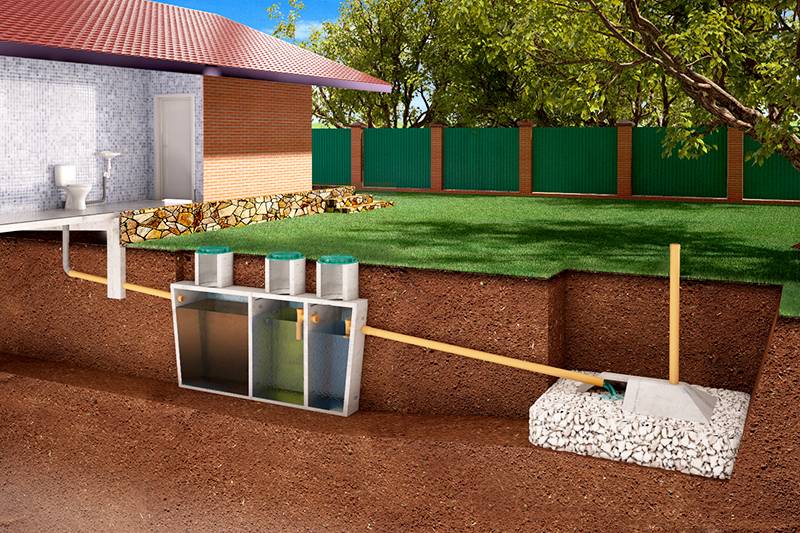

Устройство многокамерного септика локальной канализации

И все равно, многокамерные септики приходится регулярно откачивать, чистить, перезаправлять биопрепаратами и перезапускать. Очистка сточных вод до пригодности к инфильтрации в грунт или вторичному использованию производится сообществами аэробных и анаэробных бактерий, в разных танках/отсеках разными. Те и другие чувствительны и к недостатку, и к избытку воды – активный ил (насыщенный бактериями) может пересохнуть или захлебнуться. Кроме того, замерзнуть зимой или просто помереть с голоду от недостатка питания – органических веществ в сточных водах.

Почти все проблемы жизнеспособности активных бактерий решает более-менее равномерный сток в септик большого объема. Для этого число пользователей канализации должно быть не менее 15-20, ради чего мелкие домовладения кооперируются для установки общей «локалки». В таком случае большой септик на одной биозаправке может прожить до 10 и более лет. Но под него нужно будет отвести уже до 3-4 и более соток земли, которой в малом населенном пункте или дачном поселке может просто не быть свободной. И вопрос – куда девать избыточную воду – решается все-таки не до конца.

В малом домовладении проблема «захлебывания» септика стоит особенно остро. В бытовых сточных водах влаги и так многовато для успешной деятельности бактериальных сообществ, а в процессе разложения органики стоков образуется немало и метаболической воды; малые приемники сточных вод чаще все выходят из строя захлебнувшись залповым сбросом (напр. если вся семья + гости помылись в душе). Вторая по частоте причина умирания биоценоза бактерий – замерзание. В процессе разложения органики стоков выделяется тепло. Но с уменьшением размеров активной камеры ее объем тепловыделения уменьшается по кубу, а поверхность теплоотдачи – по квадрату, т.е. гораздо медленнее, и удельные теплопотери быстро растут.

Закон и выгреб

Современное санитарно-экологическое законодательство или прямо запрещает строительство и эксплуатацию (!) с выпуском недоочищенных стоков непосредственно в грунт, или просто не дает на них однозначно четких норм и правил, но предусматривает ответственность за загрязнение. СанПиН РФ относятся к последнему случаю, тем более в свете недавней отмены актов СССР: копать у себя на участке сточную яму напрямую не запрещено, но, если она будет выявлена как источник инфекции или экологической опасности, владелец несет ответственность.

Отмена советских актов означает и следующее: находящиеся в эксплуатации придомовые выгребные ямы и туалеты «типа сортир» (чертежи см. на рис. ниже) терпимы, пока никому не мешают и не вредят. Но строить такие же новые – заведомое нарушение уже федеральных санитарных правил. Соответственно, наша задача – не заразная и экологически безопасная выгребная яма. Санитарный инспектор или участковый уже не могут, как в «совдепии», на месте взять штраф. Они выписывают предписание, которое возможно оспорить в суде. Презумпция невиновности распространяется и на гражданские дела: владельцу выгреба, как ответчику, не надо заказывать за свой счет экспертизу и доказывать, что его канализация «не гадит». Доказать, что «гадит», должен истец или его представители. А если окажется, что все-таки «не гадит», то истцу (надзорным органам) лучше отозвать штрафное предписание, чтобы не оплачивать судебные издержки попусту. Де-факто такой расклад означает, что хозяин и дальше может спокойно пользоваться своей канализацией.

Чертежи придомовой сточной ямы и дачного туалета с выгребом

Особенности нормативов по СНиП

Внимание! Важно рассчитывать расстояние от ямы для стоков до скважины, потому что можно загрязнить окружающую среду, источники с чистой водой из-за попадания в почвы нечистот. Нормативные документы СНиПы и СанПины указывают на расстояния, допустимые при строительстве особо важных опасных объектов по отношению к другим сооружениям. Производительность ямы для стоков влияет на степень удаленности источника от нее

Как правило, расстояние равняется свыше пятидесяти метрам. Удаленность объектов увеличивается при повышении количества фильтрации ямой за сутки. При расходе жидкости за сутки, равному одному – двум кубометрам, санитарная зона равна от 8 до 10 метров. При расходе в сутки от 4 до 8 кубометров жидкости размер зоны растягивается от 15 до 20 метров. При расходе свыше 15 кубометров в сутки зона равна свыше 25 метров

Производительность ямы для стоков влияет на степень удаленности источника от нее. Как правило, расстояние равняется свыше пятидесяти метрам. Удаленность объектов увеличивается при повышении количества фильтрации ямой за сутки. При расходе жидкости за сутки, равному одному – двум кубометрам, санитарная зона равна от 8 до 10 метров. При расходе в сутки от 4 до 8 кубометров жидкости размер зоны растягивается от 15 до 20 метров. При расходе свыше 15 кубометров в сутки зона равна свыше 25 метров

Нормативные документы СНиПы и СанПины указывают на расстояния, допустимые при строительстве особо важных опасных объектов по отношению к другим сооружениям. Производительность ямы для стоков влияет на степень удаленности источника от нее. Как правило, расстояние равняется свыше пятидесяти метрам. Удаленность объектов увеличивается при повышении количества фильтрации ямой за сутки. При расходе жидкости за сутки, равному одному – двум кубометрам, санитарная зона равна от 8 до 10 метров. При расходе в сутки от 4 до 8 кубометров жидкости размер зоны растягивается от 15 до 20 метров. При расходе свыше 15 кубометров в сутки зона равна свыше 25 метров.

Внимание! Санитарно-защитная зона не должна иметь источники с чистой водой открытого и закрытого типа

Месторасположение

Схема расположения выгребной ямы.

Определить место, где будет находиться выгребная яма, является первоочередной задачей.

Выбирая месторасположение выгребной ямы, руководствуются требованиями СНиП.

  1. Она должна располагаться на прилегающей территории частного дома или дачи.
  2. Не ближе 10 метров — такое расстояние нужно выдержать до фундамента дачного дома и сооружений как на собственном садовом участке, так и на соседних.
  3. Не меньше 1 метра должно оставаться от нее до забора.
  4. В глубину яма на должна быть больше 3-х метров. Она не должна доставать уровня пролегания на участке грунтовых вод под землей.
  5. От питьевых колодцев до ямы должно выдерживаться расстояние, которое при разном типе грунта будет не одинаковым:
  • на песках — не ближе 50 метров;
  • на суглинках — не ближе 30-ти метров;
  • на глине — не ближе 20-ти метров.

Особенности выгребных ям по видам

Выгребные ямы классифицируются по конструктивным особенностям, материалу изготовления, способу фильтрации и частоте использования. Однако независимо от этого они все выполняют одну и ту же функцию – сбор и временное хранение канализационных стоков.

Готовые изделия

Современные производители предлагают готовые накопительные септики различной конфигурации и объёма. Накапливаемые стоки могут откачиваться при помощи ассенизаторских машин, фильтроваться и использоваться для полива, а осадок – уничтожаться при помощи микроорганизмов. К преимуществам следует отнести лёгкость и быстроту монтажа, прочность, герметичность, долговечность и простоту откачки. Недостатком можно считать высокую стоимость отдельных моделей готовых септиков.

ФОТО: elbrus-house.ruСептик фабричного производства – минимум проблем при монтаже и эксплуатации

Конструкция без откачки

Выгребная, сливная или помойная яма без откачки может быть обустроена по разным технологиям, но это не предполагает полного отсутствия обслуживания септика. Эксплуатация подобного отстойника предполагает переработку сточных вод. Подобные конструкции, как правило, используются для сбора относительно чистых стоков из душа или бани и монтируются в основном на песчаных грунтах с хорошей пропускной способностью.

Преимущество выгребной ямы без откачки заключается в лёгкости её обустройства своими руками, низких затратах на материалы и обслуживание. К недостаткам относится большая вероятность загрязнения окружающей среды.

ФОТО: колодцы-м5.рфПодобная система практически не нуждается в откачке

Сооружения герметичного типа

Герметичные сливные ямы отличаются высокой безопасностью для окружающей среды, но нуждаются в частой откачке ёмкости. Они могут быть многокамерными, с очисткой стоков механическим способом. Как правило, герметичные септики создаются из бетона с обязательным армированием.

К преимуществам герметичной конструкции относят простоту конструкции, безопасность для окружающей среды и долговечность. Недостаток – частая откачка, которая ведет к дополнительным финансовым расходам.

ФОТО: iprowebber.ruГерметичный септик

Вариант из кирпича

Сливные ямы, стены которых обложены кирпичом, – самый распространённый вариант. Кладка может быть сплошной или в шахматном порядке, а вместо дна укладывается толстый дренажный слой из щебня. Подобная конструкция эффективна в сборе и переработке канализационных стоков. Она проста в самостоятельном возведении и отличается низкой себестоимостью.

ФОТО: dpkgroup.ruКирпичная сливная яма

Конструкция из бетонных колец

Конструкции из готовых бетонных колец быстро монтируются, долговечны и могут быть герметичны при условии бетонирования дна и тщательной заделки швов. Можно вместо дна сделать дренажный слой, а в стенках высверлить отверстия, чтобы обеспечить отток жидкости в грунт. Однако для их монтажа требуется задействование спецтехники. Выгребные ямы из бетонных колец можно возводить самостоятельно, а материал имеет относительно невысокую стоимость.

ФОТО: na-dache.proБетонные кольца – распространённый материал для возведения септиков

Меры профилактики

Меры профилактики подразумевают регулярную промывку ямы сильным напором воды. Если проводить процедуру всего 1 раз в год – это устранит засорение стенок, жидкость без проблем впитается в почву.

Также необходимо применять биологические средства при теплой погоде, чтобы устранить образование твердых отходов. Это снизит восприимчивость резервуара к заиливанию.

Целесообразно оснащать резервуар теплоизоляционными свойствами. Теплоизоляция – хороший метод избавления от многих проблем. Например, если подвести к резервуару тепловой кабель, удастся избежать обледенения отходов без использования дополнительных средств.
