Ворота гаражные откатные

Устройство откатных ворот

Ворота откатного типа пользуются заслуженной популярностью – они долговечны, респектабельны, практичны. Поэтому многие владельцы гаражей выбирают именно этот вид въездных конструкций

Важно учитывать каждый этап работ, выполнять все процедуры качественно и правильно

Внимание! Сперва следует предусмотреть создание надежного фундамента. Этот этап работ является одним из самых важных

Снизу к полотну приваривают направляющую балку. При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка.

Откатные ворота консольного типа обладают несколькими отличительными особенностями. Каркас сваривают из профильной трубы. К нему приваривают несущую балку, внутри которой перемещаются ролики. Поскольку балка приварена к полотну, она передвигается при открытии конструкции.

Чтобы продлить срок исправной службы ворот, на створку снизу крепят разгрузочный ролик. Эта деталь входит в нижний улавливатель, принимая на себя часть нагрузки. Чтобы конструкция при открытии стопорилась, устанавливают ролик ограничителем. Боковые качения предотвращают установкой верхнего улавливателя.

Чтобы внутрь балки не попала грязь, ее концы закрывают заглушками. Изделие устанавливают на трех деталях:

• опорный столб;
• ответный столб;
• фундамент, на который устанавливаются площадки с каретками.

Реализовать автопривод в откатной конструкции гораздо проще, чем в других системах. Его устанавливают между роликовых кареток. Чтобы привести полотно в движение, сбоку к нему крепят рейку с зубчиками. Электропривод оснащают блоком контроля.

Плюсы создания консольных гаражных ворот:

• В таких моделях нет открывающихся створок, поэтому полезная площадь перед гаражом не уменьшается.
• Нельзя повредить машину при случайном открытии.
• Проем не ограничен по высоте.
• Даже при обильных снегопадах полотно довольно легко открывается и закрывается.
• Все элементы качения, которые обеспечивают работу конструкции, размещены внутри балки, поэтому на них не действуют неблагоприятные погодные факторы.
• Открыть ворота может даже ребенок, ведь больших усилий не требуется.

Однако у откатных ворот есть и свои недостатки. К ним относится сложность сооружения и установки, необходимость освободить участок для открытия створки в полтора раза больший, чем ширина самого проема.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

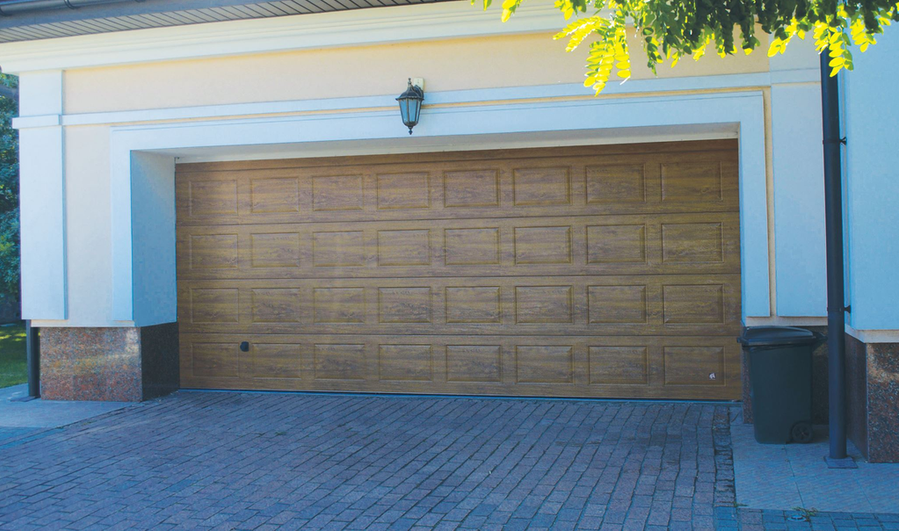

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Установка откатных ворот

Рассмотрим поподробнее процесс установки откатных ворот. На швеллере, залитом в фундамент, следует поставить каретки и раздвинуть их на максимально возможное расстояние друг от друга.

Следующий шаг – монтаж рамы на роликовые каретки, и не забываем выставлять все по уровню. Тщательно выверяем все, чтобы потом не переделывать работу, и прихватываем сваркой платформу кареток к швеллеру. Следим, чтобы не было перекосов и несимметричности.

Если все в порядке, обвариваем каретки уже со всех сторон окончательно. Далее привариваем верхний поддерживающий ролик и вставляем концевой ролик.

Уловители привариваем в следующем порядке: сначала нижний, затем верхний. Уловители и поддерживающие ролики возможно приварить прямо к столбу проема, если он изготовлен из металлической трубы и профиля. А если он запроектирован из бетона/кирпича, тогда ролики привариваются к трубе, монтирующейся на столб.

Иногда, в процессе установки откатных ворот своими руками люди, почему-то решают установить роликовые каретки на небольшие платформы с монтированными на них шпильками или же изначально приваривают шпильки к швеллеру, а затем уже на них прикручивают роликовые каретки. Стоит ли так делать?

Так поступают начинающие мастера, смело полагающие, что после их можно будворота удобнее регулировать или снимать в случае поломки. Но все не так просто. Придется столкнуться с большим объёмом работ.

К ним относятся сверление, нарезка резьбы, подгонка шпилек под швеллер, данный процесс занимает до нескольких дней работы. А затем из-за маленького отклонения в пару миллиметров понадобится все срезать и варить каретки уже напрямую к швеллеру.

Лучше приварить их таким образом, чтобы потом в случае необходимости иметь возможность их срезать. Поэтому не стоит приваривать каретки в труднодоступных местах.

Как видим, все инструменты и комплектующие не являются дефицитом, поэтому реально сделать установку своими руками.

Требования к створке ворот

Когда стоит вопрос выбора ворот нужно думать не только о цене и внешнем виде конструкции, а о климатических особенностях местности и о том, готовы ли вы уделять достаточно им времени в зимнее время года, когда лежит снег.

Самыми нетребовательными являются подвесные конструкции. Достаточно очистить снег в зазоре между землей и нижним краем ворот, и они снова хорошо станут работать.

Консольная конструкция нуждается в постоянном уходе за роликами, их чистке и смазыванию. Рельсовые ворота доставляют больше всего хлопот своему хозяину. Ведущий рельс постоянно забивается снегом и грязью, но детали сейчас достаточно редко используются.

Схема работы откатных ворот.

Минимально откатные ворота должны выдержать 25 000 раз открывания и закрывания. Данный минимальный ресурс соответствует 15 годам их эксплуатации.

Правила закупки комплектующих

От правильно выбранной фурнитуры зависит множество факторов, таких как долговечность ворот, показатели качества и комфорт в процессе их эксплуатации. Сначала следует определить, какую именно нагрузку будет испытывать фурнитура для сдвижной конструкции.

Зная размер и материал, можно рассчитать массу и подобрать соответствующие компоненты для их установки.

Зачастую для стандартного дома и дачного участка устанавливают небольшие ворота, максимальной длиной 4 метра. Вес их невелик по следующей причине: изделия состоят из легких материалов, например, сайдинг, профнастил и составляет около 400 килограммов. В подобном случае используют фурнитуру, рассчитанную на такую массу.

Очень важный нюанс при выборе комплектующих для установки ворот является качество подшипников. Некоторые производители, по непонятным причинам, грешат плохими подшипниками. Стоимость подшипника составляет меньше 1 процента от стоимости всего комплекта. Подобрать правильного производителя всегда поможет продавец- консультант.

Инструменты и оборудование

Решив установить самостоятельно откатные ворота нужно запастись всеми необходимыми инструментами.

В процессе работы понадобится следующее:

1. Инверторный сварочный аппарат.
   Можно любой, но именно данный вид сварочных аппаратов не портит металл и гарантирует крепкий и надежный сварочный шов.
2. Болгарка.
   С ее помощью режется швеллер и другие заготовки для будущих ворот.
3. Компрессор.
   Он понадобится в случае, если обшивка планируется покрываться краской. Он значительно облегчит работу. Но не страшно, если его нет, вполне реально обойтись кистью, валиком.
4. Молоток, плоскогубцы, рулетка, электродрель, строительный уровень, клепатель.

Требования к гаражным воротам

Для того чтобы въездная группа не доставляла хлопот при эксплуатации и не требовала регулярного ремонта, следует соблюсти несколько правил.

• Ширина полотна ворот рассчитывается по формуле: П + 200 мм, где П — ширина проема. При этом дополнительные 200 мм необходимы для того, чтобы с каждой стороны перекрыть проем на 100 мм.
• Минимальная ширина противовеса составляет около 33% от створки. Оптимальная — 40-45%. При выходе за нижнюю границу возрастает нагрузка на ролики, что ведет к быстрому износу механизма. При превышении рекомендованной ширины растет расход материалов. Как следствие, увеличивается вес и стоимость конструкции.
• Поскольку парусность створок откатных ворот достаточно высока, следует учитывать ветровые нагрузки. С одной стороны, обшивка должна быть прочной, чтобы не прогибаться даже в случае сильных порывов ветра. С другой, увеличение веса нежелательно, поскольку это приведет к возрастанию нагрузки на роликовые тележки. Оптимальным решением является профлист, который при достаточной жесткости отличается сравнительно небольшом весом.

Справка: пример расчета ширины. Откатные ворота для гаража должны быть такой ширины, чтобы при проезде через них, с каждой стороны до бокового зеркала оставалось свободное пространство. Минимум — 30 см, а лучше все 50 см. Средняя ширина легковых авто с учетом боковых зеркал составляет 210-220 см. Исходя из этого, рассчитываем ширину створки: 220 см (ширина авто) + 100 см (запас на свободный проезд) + 20 см (дополнительная часть на перекрытие проема). Получаем 340 см. К этому числу прибавляем 40% на длину консольной части: 340 +136 см. Итого общая ширина составит 476 см.

Конструкция откатных секционных ворот

Максимальные габариты конструкций, которые могут быть установлены в гараж, могут доходить до шести метров в ширину и трех – в высоту. В гаражах, которые оборудованы проемом большой ширины, следует установить две сдвигающиеся створки. Они при закрытии двигаются друг к другу. Такие ворота выглядят респектабельно и современно. Их часто устанавливают в гаражах, находящихся на первом этаже дома.

Полотно ворот для гаража откатного типа состоит из вертикальных панелей. Сверху к створке закреплены роликовые каретки. На них полотно ворот перемещается по направляющей. Несущая балка крепится к стене над проемом гаража. Она должна находиться на уровне верхнего края готовых ворот. Чтобы придать воротам жесткости, следует на полу на линии движения установить алюминиевые направляющие, которые имеют прочные пластиковые выступы.

В новом механизме ворот не требуется устанавливать пружину, которая чаще всего ломается в процессе эксплуатации. Поэтому работать с такими моделями безопасно и удобно. По периметру рамы и между секциями вставляют резиновые уплотнители, не пропускающие холод внутрь помещения. Они также отлично гасят шум с улицы.

Нижняя направляющая балка должна крепиться на полу гаража. Сложностей при ее монтаже не возникает. Такая конструкция работает безотказно даже при низких и повышенных температурах – от -30до +70 градусов.

Этапы установки откатных ворот для гаража

Прежде всего, следует подготовить все необходимое. В частности для монтажа потребуются:

• Металлический швеллер и арматура.
• Профлист.
• Профильная труба 60х40 мм и 40х20 мм.
• Роликовые тележки (2 шт).
• Поддерживающие и накатные ролики.
• Направляющий элемент.
• Верхний и нижний улавливатель.
• Резиновые заглушки.

Если планируется, что ворота будут с электроприводом, нужно приобрести готовый комплект автоматики.

• Сварочный аппарат.
• Болгарка.
• Измерительное оборудование.
• Дрель.
• Шуруповерт.
• Ножовка по металлу.
• Лопата.
• Набор гаечных ключей.

Чтобы избежать травм, при работе с инструментом используйте защитные перчатки и очки.

Важно! Выбор материалов и комплектующих напрямую зависит от веса будущих ворот. При этом следует учесть все элементы конструкции — полотно, каркас, противовес и пр

Если вы не хотите тратить время на скрупулезный подсчет общего веса всех деталей, примите как данность — при ширине ворот от 5 метров вам подойдут комплектующие, рассчитанные на вес 600 кг и более.

Весь процесс установки откатных ворот для гаража можно разделить на три основных этапа:

Подготовка фундамента

Чтобы избежать проблем с вытеснением опорных элементов силами пучения, закладку фундамента необходимо проводить ниже глубины промерзания почвы. Вдоль всей ширины проема выкапывается траншея глубиной 600 мм. А там, где будут установлены опоры гаражных ворот, яма углубляется до 1700 мм. Далее обустраивается опалубка, а затем на дне подготавливается песчаная подушка. После этого к металлическому швеллеру приваривают арматуру, заливают фундамент раствором и устанавливают закладной элемент. Более подробно со схемой конструкции фундамента можно ознакомиться на размещенном ниже эскизе.

Изготовление створки

Установка откатных ворот для гаража

Для того чтобы сборка прошла без проблем, необходимо придерживаться правильной последовательности действий. Сначала выполняют монтаж роликов на банкетку и заправляют в них направляющую полотна. К закладному элементу приваривают роликовые тележки. Створку регулируют по уровню и закрепляют на ней верхние ролики. На приемный столб устанавливают верхний и нижний улавливатель. Если откатные ворота для гаража будут с электроприводом, на завершающем этапе выполняют монтаж и регулировку автоматики.

Важно! Выбор электропривода зависит от веса ворот. В спецификации к автоматике производители указывают до 400 кг, до 600 кг и т.д

При покупке обязательно обратите внимание на данный параметр. Также стоит отметить, что оборудование различается по комплектации

Базовый набор включает в себя привод, блок управления, встроенный приемник, один или два пульта ДУ. По желанию пользователя этот комплект может быть расширен. К примеру, для удобства эксплуатации будущих ворот дополнительно устанавливают фотоэлементы, сигнальную лампу, антенну, аккумуляторную батарею для организации резервного питания и т.д.

В статье мы подробно, со схемами и эскизами конструкции, рассказали о том, как сделать откатные ворота в гараж своими руками. Как видите, для человека, имеющего минимальные навыки работы с инструментом, в этом нет ничего сложного. Однако если до настоящего момента вам не приходилось пользоваться сварочным аппаратом, болгаркой и другим оборудованием, монтаж въездной группы лучше доверить специалистам. Профессиональное изготовление и установка обходятся сравнительно недорого и служат гарантией длительной и беспроблемной эксплуатации ворот.

Правила закупки материалов

Выбирая материалы, учитывают массу полотна, его высоту и ширину. Правила выбора материалов:

• Направляющая балка – главная составляющая откатной конструкции. От нее зависит долговечность и функциональность гаражных ворот. Для нее выбирают металл толщиной не менее 3,5 мм.
• При расчете характеристик полотна можно воспользоваться специальными строительными программами. Это облегчит задачу по поиску комплектующих. Их можно найти, посещая сайты производителей и официальных дилеров.
• Дерево является прихотливым материалом. Ему требуется периодическая обработка защитными составами. Основным аргументом в пользу выбора дерева является привлекательный внешний вид.
• Листовой металл обладает большой массой, поэтому монтаж таких ворот сопряжен с некоторыми сложностями. Преимущество подобной обшивки – створка окажется очень прочной.

При ширине проема более пяти метров подбирать комплектующие следует из расчета более серьезных нагрузок, превышающих 600 кг.

Учитывая общий вес ворот и ширину проема, выбирают составляющие элементы конструкции. К одной из основных деталей, от которых зависит работоспособность системы, относится направляющая.

В стандартный комплект составляющих элементов для откатных гаражных ворот входят:

• роликовые каретки;
• накатной ролик;
• заглушки, устанавливаемые на направляющую балку;
• верхний и нижний улавливатели створки;
• направляющий рельс – 5-7 м;
• верхние ролики.

После подготовки материалов стоит разобраться с устройством откатных ворот.

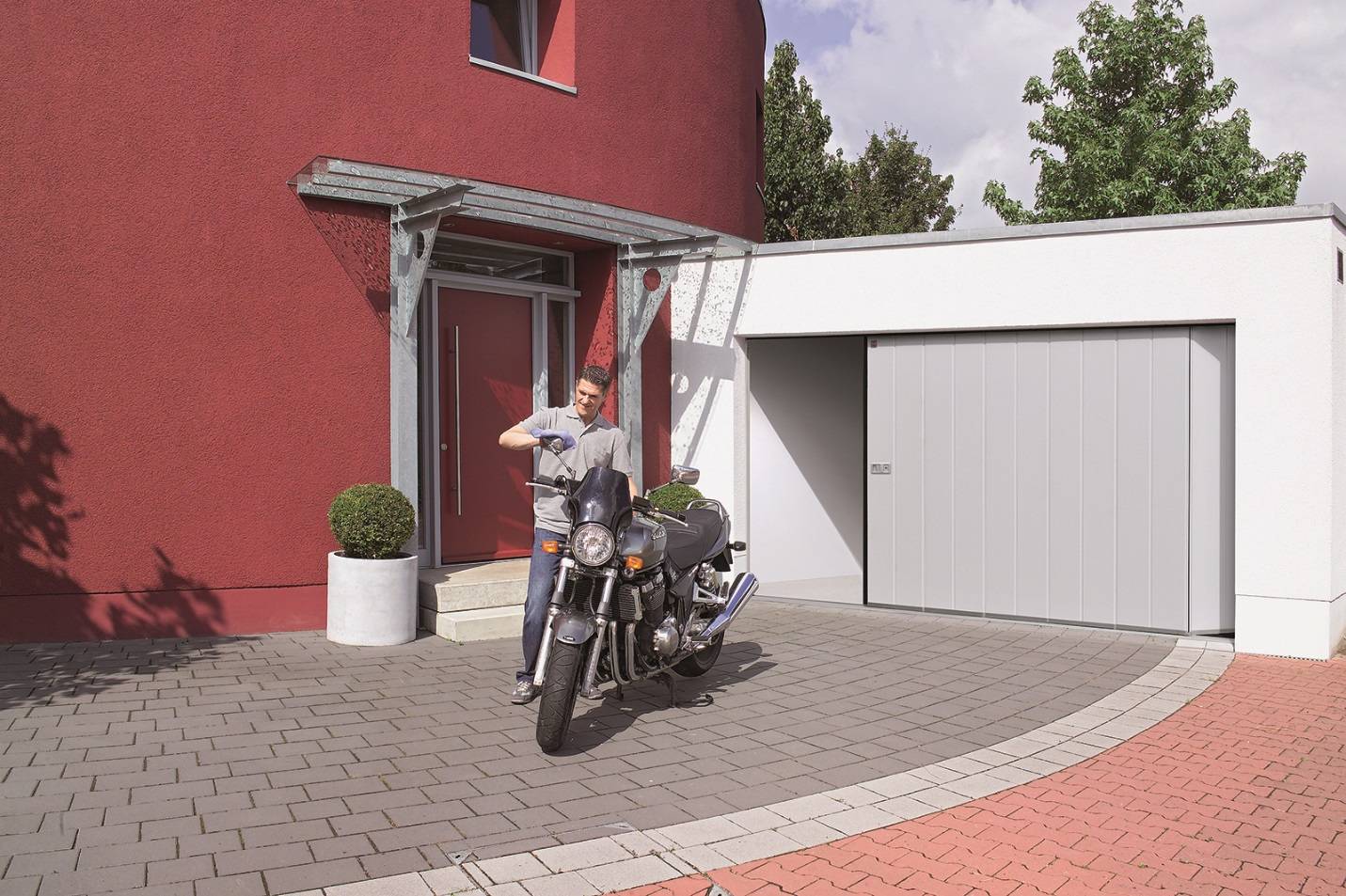

Новые ворота от компании Хорманн

Разработчики секционных сдвижных ворот от компании Хорманн используют в производстве проверенные компоненты. Направляющие шины и ролики сконструированы заново с учетом особенностей эксплуатации откатных в. Нижние профили, по которым передвигается полотно ворот, не утапливают в пол, а закрепляют на нем.

Такая идея разработчиками компании Хорманн была приведена в жизнь не столько ради простоты установки, сколько для облегчения ухода за шиной. Размещение направляющей на поверхности пола делает уход за ней очень простым. Чистку проводить намного легче, а вода стекает при необходимости. Благодаря этому продлевается срок службы ворот секционного типа.

Модели откатных ворот секционного типа HST укомплектовываются приводным механизмом, который относится к третьему поколению разработок. Это позволяет новой конструкции открываться частично, без освобождения проема ворот полностью. Такая функция существенно снижает теплопотери гаража.

Изделия HST востребованы в местностях с высокой плотностью застройки, поэтому их часто используют во Франции и Голландии, где вход в гараж обычно осуществляется с одной стороны. Такие ворота имеют высокую степень защиты от взлома. Они укомплектованы защитным механизмом, и блокировкой запорного устройства.

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Виды откатных ворот

Гаражи имеют разное местоположение и конструкцию, поэтому в определенных случаях ворота приходится приспосабливать к особенностям постройки

Поэтому следует обратить внимание на тот вариант, который подходит для определенного гаража:

• Подвесные. Такие конструкции часто устанавливают на въездах на территорию промышленных предприятий. Их механизм работает довольно просто – в верхней части установлено профиль, по которому перемещаются роликовые опоры. Рельсу делают прочной, чтобы она могла выдержать массу конструкции.
• Рельсовые. Верхняя балка в таких изделиях не применяется. Высоту таких ворот выбирают в зависимости от предполагаемой нагрузки на фундамент. Обычно используют всего 3 ролика. Два их них располагаются на створке. Третий способствует фиксации верхней части, чтобы она не смещалась в сторону.
• Консольные. Такие конструкции представляют большой интерес для владельцев гаражей, поскольку не имеют ограничений по габаритам транспорта. Для таких ворот устраивают отдельное основание. Сама створка не касается линии проема, она практически удерживается в воздухе.

Раму разных ворот собирают одинаково, однако роликовые опоры отличаются.

Что такое откатные ворота и какими они могут быть?

Ознакомившись с сегодняшней статьей, вы узнаете, как сделать откатные ворота в гараж своими руками, какие материалы и инструменты для этого потребуются, на что обратить внимание при монтаже. Но прежде чем говорить об изготовлении и установке, давайте рассмотрим два наиболее распространенных варианта исполнения въездной группы

1. Консольные откатные ворота для гаража. Их основными элементами являются: сдвижная створка, противовес и ролики, по которым перемещается направляющая с жестко закрепленным полотном. В зависимости от предпочтений пользователя конструкция комплектуется электроприводом или открывается вручную. К числу преимущественных особенностей консольных изделий можно отнести отсутствие радиуса открытия, простоту в эксплуатации, длительный срок службы. Кроме того, они обладают большей безопасностью по сравнению с распашными конструкциями, для взлома которых достаточно срезать петли. Что же касается минусов, то он один. Откатные ворота можно установить только в тот гараж, который имеет широкую фасадную часть. Дело в том, что при открывании створка смещается вдоль стены, а для этого требуется свободное пространство.

Секционные откатные гаражные ворота. Отличительная особенность таких въездных групп заключается в том, что створка не цельная. Она состоит из нескольких вертикальных элементов шириной около полуметра, которые последовательно соединены между собой. Крепление не жесткое, поэтому имеется возможность поворота на 45º. Благодаря этому при открывании полотно не просто смещается в сторону, а уходит на боковую стену. В этом и заключается главное преимущество подобных изделий. Если же говорить о недостатках, то стоит отметить сравнительно невысокую прочность полотна. И чем больше элементов используется в створке, тем ниже ее надежность. Кроме того, секционные откатные гаражные ворота отличаются более сложным процессом сборки. Даже при наличии схем и эскизов самостоятельный монтаж таких конструкций не рекомендуется, поскольку любая ошибка приводит к снижению срока эксплуатации.

Важно! При достаточной ширине фасадной части гаража лучше выбрать консольные откатные ворота, которые проще как в изготовлении, так и в установке. Тем более что итоговая стоимость таких конструкций заметно ниже по сравнению с секционными изделиями

Утепление откатных гаражных ворот

Материал утепления выбирают еще на стадии закупки материалов

Многие автовладельцы обращают внимание на пенопласт, поскольку он обладает лучшим соотношением цена/качество

Этапы работ:

• Оценить состояние полотна. Необходимо внимательно рассмотреть конструкцию со стороны тыла. При наличии ржавых следов их следует устранить, а потом – обработать грунтовкой.
• Создание обрешетки. Пока грунтовка будет сохнуть, можно нарезать рейки, которые будут служить в качестве обрешетки. Устанавливают их вертикально. Для сохранения свойств древесины, элементы следует обработать антисептиком.
• Рейки крепят к раме саморезами или на клей. Затем раскраивают плиты пенопласта и укладывают их между рейками. Щели между блоками запенивают или заполняют герметиком.
• Чтобы обеспечить защите теплоизолятора, следует зашить полотно изнутри при помощи декоративного материала. Для этого используют листы МДФ или вагонку. По периметру материал закрепляют на воротах металлическим уголком.

При утеплении откатных гаражных ворот для нижней кромки используют щеточный утеплитель. Он представляет собой планку, на которой закреплена нейлоновая щетка. Такая защита обладает достаточной плотностью, чтобы не пропускать холодный воздух снизу. Поскольку нейлоновые элементы отличаются высокой гибкостью, они быстро восстанавливают форму после деформации.

После завершения монтажа утеплителя вокруг конструкции остаются зазоры, которые необходимо заделать порогами. Такие элементы способны эффективно предотвратить потерю тепла. Обычно используют виниловые вставки.

Для дополнительного утепления используют несколько проверенных методов:

• Монтаж в створке небольшой двери – эта мера позволит сохранить тепло при посещении гаража.
• Занавешивание проема изнутри брезентом. Его нарезают полосами по 20 см.
• Окрашивание ворот теплопоглощающими составами.

Такие меры позволят снизить теплопотери гаража и продлить срок службы автомобиля.

Откатные гаражные ворота своими руками

Перед работой следует подготовить точный чертеж. Если знаний в этой области нет, стоит обратиться к специалисту. Для самостоятельного сооружения откатной конструкции понадобится учесть особенности монтажа таких изделий. Поскольку ворота будут отодвигаться в сторону, для них следует освободить соответствующее пространство.

Это расстояние рассчитывают исходя из ширины проема и величины консольной части, играющей роль противовеса. Эта часть конструкции не закрывает въезд. Консольный элемент равняется половине ширины проема.

Устройство фундамента

Установка откатных гаражных ворот требует устройства надежного основания. Для этого следует сделать разметку, выкопать котлован, изготовить и забетонировать закладной элемент. Затем, при необходимости оборудовать ворота системой автоматики, провести разводку кабелей. Перед этим необходимо установить створку и ответный столб, и только потом провести монтаж привода.

Для грамотного изготовления и установки гаражных ворот своими руками схему следует продумать до мелочей. Место под основание размечают в определенной последовательности. Разметку закладывают в месте, куда будет производиться откат ворот. Здесь следует отступить от стены на полметра. Такой будет ширина основания для ворот. Длину фундамента определяют согласно длине консольной части ворот – ½ от ширины проема.

Фундамент необходим, чтобы воспринимать нагрузки от створки, находящейся в покое и движении. Для этого следует установить на основание швеллер №20 длиной 2 м. Под фундамент выкапывают котлован длиной 2 м. Яма должна примыкать к опорному столбу. Глубину фундамента определяют, исходя из уровня промерзания почвы.

Чтобы армировать фундамент и соединить с ним швеллер, необходимо сварить 3 квадратных каркаса со стороной 15 см из арматурных элементов №16 длиной 1,4 м. Поперечные связи создают из арматуры №10-12. Их приваривают на расстоянии 40 см друг от друга.

Готовые каркасы соединяют с поверхностью швеллера при помощи сварки. Осевые линии каркасов, расположенных по краям, следует располагать в 40 см от краев швеллера. Третий приваривают ровно посередине. Затем следует сделать песчаную подушку толщиной 10 см и хорошо ее утрамбовать. Затем швеллер помещают в яму.

Важно учитывать некоторые нюансы:

• Швеллер монтируют впритык к несущему столбу. Он должен располагаться строго параллельно линии перемещения ворот. Этого можно добиться, если натянуть шнур.
• Чтобы из готового бетона не утекало цементное молочко, необходимо выстелить стенки и дно ямы полиэтиленом.
• Поверхность швеллера располагается на нулевой отметке. Каркасы следует зафиксировать надежно, поскольку во время подачи бетона на них будет воздействовать большая нагрузка.
• Чтобы сверху бетон было легче ровнять со швеллером, следует уложить обрезные доски.
• При желании использовать привод с автоматикой и устройствами безопасности, необходимо сразу заложить нужные провода. Схему прокладки определяют исходя из особенностей гаража. Кабели укладывают в гофротрубе.

После этого приступают к бетонированию. Для заливки основания откатных ворот следует использовать бетон марки не ниже М25-М300. Чтобы его приготовить, приобретают такие составляющие:

• ведро цемента М400;
• два ведра очищенного песка;
• четыре ведра гравия;
• вода – ее объем зависит от уровня влажности песка.

Если используются пластификаторы, воды потребуется меньше. При их добавлении подвижность смеси увеличивается.

Для устройства фундамента понадобится больше указанных компонентов. Главное – соблюдать пропорции. Лучше использовать бетономешалку. Если перемешивать раствор вручную, его качество будет низким.

Первые компоненты, которые следует засыпать в бетономешалку – это цемент и песок. После того, как они будут перемешаны, можно заливать воду и доводить раствор до однородного состояния. Затем в бетономешалку засыпают гравий. Впоследствии добавляют воду, пока бетон не приобретет подвижность. В процессе его заливки в котлован следует:

• Подавать бетон постепенно, чтобы установленная конструкция не сдвинулась.
• После заливки очередной порции раствора следует проткнуть его в разных точках арматурой – чтобы удалить воздушные пузыри.
• После разравнивания верха бетонной массы следует протереть мокрой швеллер намоченной тряпкой. Она должна оставаться чистой для дальнейших действий.

Бетон полностью созревает в течение четырех недель. Однако спустя 7 дней он уже готов для установки ворот. Это время можно занять выполнением других действий.
