Водосливные системы для кровли

Планирование и схемы водостока

Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:

  1. Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
  2. Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
  3. Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
  4. Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
  5. При расчетах учесть нормы технической документации, СНиП.

Важный момент – расположение и конструкция водостока. Зависят от типа крыши. Двухскатную оснащают двумя отдельно стоящими желобами. В нестандартной четырехскатной по периметру становится цельный контур из соединенных между собой желобов.

Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.

Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки

Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.

При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

Какими бывают водостоки

В основу классификации видов водостоков для крыши положены два признака, определяющие характер технологии при монтаже системы. К первому признаку относят способ изготовления. В соответствии с этим различают самодельную водосточную систему и изготовленную в промышленных условиях.

Самодельная водосточная система

Преимуществом водостока, изготовленного своими руками, является возможность выполнения его по собственному вкусу. Характер выполнения зависит от творческой фантазии владельца дома. Самодельная система не сопряжена со значительными затратами. Более того, допускается монтаж водосточной системы по схеме, которая наиболее удобна для владельца загородной недвижимости и учитывает все особенности данного строения. К недостаткам такой конструкции относят усиленный контроль за эффективностью работы.

Чаще всего выполняются из оцинкованного железа, а такой материал способен прогнивать. Во время монтажа металлического водостока для крыши своими руками возникает проблема соединения элементов конструкции, так как железо плохо гнется. К тому же, внешний вид таких систем носит не респектабельный характер.

Заводская водосточная система

У заводской системы выдержаны все стандарты и параметры. Даже при использовании элементов разных производителей, проблем со стыковкой не возникает. В зависимости от применяемого материала система может изготавливаться из пластика и металла.

Пластиковые ливневки

Пластиковые водостоки для крыши удобны при монтаже своими руками. Они устанавливаются с помощью клея или с применением уплотнительных резинок.

Ливневки из пластика обладают определенными преимуществами:

  1. Для них не страшен ультрафиолетовый свет. Водосток из пластика исправно прослужит весь срок эксплуатации, при этом сохранит свои качества и внешний вид.
  2. Пластик не подвержен коррозийным процессам.
  3. Если монтаж водосточной системы своими руками осуществляется с помощью клея, то такая конструкция не нуждается в постоянном уходе. При установке используется «холодная сварка», которая происходит на молекулярном уровне.
  4. Пластмассовые сточные системы обладают высокой прочностью.
  5. Они легкие, поскольку имеют незначительную массу.
  6. Эксплуатация осуществляется в широком диапазоне температурного режима. Это позволяет использовать их в различных климатических зонах.
  7. Монтаж водосточной системы на крыше своими руками не сопряжено с особыми сложностями.
  8. Готовые изделия обладают богатой палитрой цветов.
  9. Пластиковые конструкции комплектуются большим разнообразием элементов. Их без проблем можно смонтировать на ломаной крыше. Сама готовая система при этом может иметь сложную конфигурацию.

Как и любое изделие, она не лишена недостатков:

  1. Пластик не обладает достаточной стойкостью к механическим воздействиям. Такие системы не монтируются на домах повышенной этажности. Они применимы лишь для малоэтажного строительства.
  2. Если водосливные системы для кровли, изготовленные из пластмассы, выходят из строя, то отремонтировать их нельзя. Разрушенный пластик не восстанавливается.
  3. При установке конструкции из пластика на резиновых уплотнителях, требуется их постоянная замена. Это крайне неудобно, поскольку всю систему приходится разбирать и собирать.
  4. Материал имеет высокий коэффициент линейного расширения.

Металлические ливневки

Ливнестоки для крыши также выполняются из металлического профиля. Материалом изготовления для такой системы служат медь и цинк. Существует вариант, имеющий полимерное покрытие. Различаются они стоимостью и сроком эксплуатации.Положительные моменты водостока из металла сводятся к следующим позициям:

  1. Достаточная прочность системы.
  2. Такой водосток надежен в эксплуатации.
  3. Водосток из металла способен выдержать значительную снеговую нагрузку.
  4. Такой водосток не сгорит, если случится пожар.
  5. Широкий разброс показателей температурного режима.
  6. Подобные конструкции обладают стабильными размерами.

К недостаткам относятся следующие моменты:

  • водосточная система отличается высокой стоимостью;
  • такой водосток обладает значительной массой;
  • монтажные работы отличаются определенной сложностью;
  • незначительный выбор цветовой гаммы;
  • если повредить защитный слой, труба проржавеет.

Выполняем расчеты правильно

При расчете требуемого количества материалов учитываем следующие моменты:

  1. Стандартная длина желобов – 3 м. Их метраж соответствует длине карнизов.
  2. На каждый желоб нужно по одной воронке.
  3. Количество кронштейнов рассчитывается при делении длины карниза на отрезки 50–60 см (это шаг с которым будет проводиться крепеж). Перед вычислением от краев карниза рекомендуется оставлять отступ по 5 см.
  4. Если воронка будет размещена рядом с углом дома, то хватит одного держателя (кронштейна), при установке посередине стены нужны два.
  5. На каждую ветвь труб нужно по две заглушки.
  6. Понадобятся два верхних и нижних колена для сборки отвода стояков.
  7. Если свес карниза крыши больше 25 см, придется покупать два куска трубы для соединения колен. При подвесе до 25 см колени просто соединяют между собой.
  8. Количество труб для стояка. Чтобы вычислить его, берется расстояние от грунта до карниза минус длина отвода и отступ от грунта 40 см.
  9. Для крепежа стояков понадобятся два основных кронштейна и дополнительные через каждые 1,5 м.

Расчеты для домов с мансардой, верандой проводятся аналогичным способом.

Как сделать самодельные кронштейны для водостока не хуже заводских

При оборудовании кровли водостоком, стоимость кронштейнов в общей сумме затрат на систему, не является существенной. В большинстве случаев, самодельные кронштейны для водостока изготавливаются, и другие элементы водостока сделаны своими руками.

Исходя из формы самих водостоков – круглые или прямоугольные (выполненные уголком), существуют различные методы изготовления кронштейнов.

Общими для всех видов являются следующие требования:

  • механическая прочность, позволяющая выдерживать вес намерзшего льда;
  • коррозионная защита для металлических кронштейнов;
  • стойкость к ультрафиолету и допустимое использование при отрицательных температурах воздуха;
  • устраивающий хозяина внешний вид;
  • возможность изготавливать их мелкой серией.

Кронштейны для водостоков круглой формы

Для их изготовления потребуется металлическая полоса толщиной 2-3 мм, и шириной 20-30 мм. Если приобретенный материал ржавый, его необходимо очистить от шелушащейся ржавчины и грязи до изгибания и сверления отверстий любым доступным методом – УШМ, шлифмашинка, насадкой для очистки от ржавчины, вручную.

Для мелкосерийного изготовления изготавливается оправка по следующим параметрам – металлическая труба совпадающая по диаметру с водостоком приваренная к металлической пластине, жестко закрепленной на верстаке.

Также потребуются тиски, отрезная шлифмашинка, дрель со сверлами диаметром 4,5 мм и 6-7 мм (для раззенковки), молоток, напильник для обработки краёв.

Принцип изготовления – зажатую одним концом полосу оборачивают вокруг укрепленной трубы, до появления полукруга. В зависимости от жесткости и толщины стали, при получении полукруглого профиля, можно подогревать металлическую полосу газовой горелкой.

После получения полукруга, отмеряют необходимую для крепления к стропилам часть 20-30 см, отрезают от полосы и загибают под нужный угол в тисках, используя молоток. Остается просверлить отверстия под шурупы 3-5 штук по центральной оси симметрии полосы, и раззенковать их.

Получившийся кронштейн необходимо покрасить, или защитить термоусадочной пленкой, стойкой к ультрафиолету, требуемого размера и цвета.

Кронштейны для круглых вертикальных водостоков потребуют изготовления двух полукруглых хомутов, с отгибами по краям для стягивания трубы. Если требуется крепление таких кронштейнов с выносом, к одному из полухомутов, приваривают гайку м8, м10, и дюбелями с соответствующей резьбой, крепят к стене.

Кронштейны для водостоков прямоугольной и угловой формы

Кронштейны для водостоков прямоугольной формы еще проще в изготовлении, и позволяют обойтись надежными тисками и молотком. Если крепеж водостока планируется вытяжными заклепками, то отверстия диаметром 5 мм, лучше сделать на не согнутой полосе. Это необходимо потому, что после придания ей нужной формы, работать на сверлильном станке или дрелью, будет уже не так удобно.

При наличии минимальных слесарных навыков и минимума инструмента, можно изготовить кронштейны для крепления водостока, по некоторым параметрам, превосходящие заводские.

Например, частично спрятать канал под стропила, чем снизить вероятность его отрыва сходящим снегом, или сделать их на петлях, для убирания на зиму под стропила, покрасить в отличный от водостока цвет.

Водоотлив из пластиковых бутылок

Самым дешёвым и лёгким вариантом является создание водостока из пластиковой тары. Накопить нужное количество подобного материала будет просто, но для конструкции понадобятся 1,5-литровые бутылки прямой формы. Кроме них, понадобится проволока и кронштейны.

Водосток из бутылочного пластика собирается очень быстро и стоит дёшево

Инструменты и материалы для работы

Стоит подготовить:

  • мебельный степлер и скобки 10–12 мм;
  • строительный нож;
  • дрель или шуруповёрт;
  • тонкое сверло;
  • проволоку;
  • шило;
  • пластиковую тару.

Пошаговая инструкция по изготовлению отлива из пластиковых бутылок

  1. Первым делом вычисляется длина будущего водостока. Для удобства можно нарисовать эскиз. Функциональная часть бутылки будет равна 15–20 см. Этот пластик не годится для длинных (более 5 м) конструкций.
  2. Бутылки очищаются от наклеек и этикеток.
  3. Затем у пластиковой тары отрезается дно и горлышко в месте, где сужается верхняя часть. Для желоба получившийся цилиндр распиливается пополам.

    Пластиковую бутылку нужно подготовить, чтобы сделать из неё водоотвод

  4. Жёлоб собирается из пластиковых прямоугольников при помощи степлера. Пластик накладывается внахлёст (1,5 см) и фиксируется двумя-тремя скобами. Донышки используются как заглушки при поворотных конструкциях.

    Скреплять части бутылок для желоба нужно степлером

  5. Получившийся лёгкий жёлоб крепится к крыше. Для этого в шифере или другом кровельном материале просверливаются отверстия на расстоянии 20–30 см. Аналогичные дыры в жёлобе делаются шуруповёртом или обычным шилом. Далее через отверстия пропускается проволока, которая прикрепляет водослив к крыше.
  6. Водоотвод тоже легко конструируется из бутылок. У одной отрезаем горлышко, а из остальных делаем уже знакомые цилиндры. Бутылка с отрезанным горлышком будет выполнять роль переходника — в ней надо будет проделать отверстие для края желоба.

    Готовая конструкция из пластиковых бутылок прослужит примерно год

Готовая конструкция прослужит минимум год, но потом придётся позаботиться о создании более совершенной системы.

Видео: жёлоб из пластиковых бутылок

Очевидно, что самостоятельное создание водосточной системы доступно каждому, кто хочет оснастить свой дом экономичной и практичной конструкцией.

Подписаться на наш канал в

Варианты системы водостока

При обустройстве жилого дома можно использовать разные виды водосточных систем для крыши. Комплексы классифицируются по материалу изготовления, типу конструкции, вариантам крепления и установки.

Водостоки организованного типа: описание и нормы

Одним из вариантов организации системы водоотведения являются организованные водостоки, представляющие собой совокупность желобов, труб и других элементов. Они соединены в целую систему, которая крепится снаружи здания на стены с помощью кронштейнов. Вода, проходя по желобам и трубам, поступает в ливневую канализацию или колодец, предназначенные для дальнейшего вывода влаги за пределы территории участка.

Организованные водостоки в частных домах обычно устраиваются снаружи здания

СНиП допускает устройство организованных водостоков на плоских или скатных кровлях любых типов. Свод норм и правил также предполагает следующие особенности обустройства организованных систем:

  • на каждый участок кровли, где присутствуют деформационные швы или стены, нужно устанавливать не менее двух воронок для обеспечения оперативного отведения воды;
  • стояки водостока нельзя монтировать в толще наружных стен. Обогрев водосточных элементов проводится с учётом требований безопасности;
  • чаши воронок следует прочно зафиксировать на стене с помощью металлических хомутов;
  • расстояние между наружными трубами комплекса водоотведения должно быть не менее 24 м, а площадь поперечного сечения определяют из расчёта 1,5 см2 на каждый квадратный метр площади крыши.

Организованный вариант систем отвода воды может быть нескольких типов. Самым популярным способом организации водостоков является установка сливных желобов. Изделия представляют собой полукруглые элементы, которые соединяются вместе для формирования линии необходимой длины. Соединять желоба можно с помощью специального клея или муфты. В первом случае детали скрепляются надёжно, но конструкция является неразборной. Муфты более практичны и обеспечивают нужную жёсткость водоотводящего канала.

Желоба имеют гладкую внутреннюю поверхность, по которой поток воды идет максимально быстро, не встречая на пути никаких препятствий

Для плоских кровель часто используют ливневую воронку, которая имеет круглую форму. Вода попадает в отверстие воронки, проходит по трубам и вытекает в канализацию. В зависимости от площади кровли, количества осадков в регионе и других факторов определяют число воронок, которые нужно установить на крыше. При этом можно организовать два варианта системы водостока. Традиционный предполагает самотёк воды по трубам, а при гравитационно-вакуумном осадки проходят через систему с сифоном. При этом на кровле устанавливают небольшое количество воронок.

В традиционных системах скорость потока определяется только углом наклона жёлоба, в более сложных гравитационно-вакуумных при высоком уровне осадков включается сифон и значительно увеличивает интенсивность водоотвода

Капельник для крыши представляет собой планку, которая закреплена на фронтоне или карнизе здания и защищает фасад дома от воздействия влаги. Принцип действия капельника заключается в том, что вода с кровли попадает на пластину, а затем в водосточный жёлоб. Далее осадки уходят по системе водоотвода и попадают в канализацию.

При правильной установке капельник защищает стропила и весь кровельный свес от намокания

Неорганизованный водоотвод

Водосток неорганизованного типа представляет собой лишь кровлю с правильным уклоном, который позволяет влаге свободно стекать вниз, не затрагивая фасад здания. При этом вода падает в непосредственной близости к фундаменту, что повышает риск гниения основания. Такой вариант водоотведения подходит для односкатных кровель с уклоном в сторону внутреннего двора.

При отсутствии комплекса желобов вода может попадать на поверхность стен и на фундамент, а в зимнее время образовывать большие сосульки

Неорганизованный водосток не подходит для жилых домов, так как не обеспечивает эффективное отведение воды. При создании такого варианта на иных зданиях следует учитывать особенности СНиП:

  • неорганизованные водостоки разрешены на зданиях не выше 5 этажей;
  • ежегодное количество осадков в регионе не должно превышать 300 мм/год;
  • на той стороне здания, куда обращён скат кровли, не должны располагаться балконы, постройки, проезжая или пешеходная дорога;
  • величина козырька кровельного покрытия не должна составлять менее 60 см.

Водосток неорганизованного типа подходит для подсобных строений, так как не может обеспечить хорошую защиту жилым домам.

Собственноручная сборка и монтаж

При новом строительстве монтаж водосточных систем производится на полностью подготовленный сплошной черновой настил, стропила или прочно закрепленную обрешетку. Все работы по устройству основания под укладку кровли к моменту сооружения водостока должны быть завершены.

При проведении ремонтного восстановления кровельной системы необходимо заблаговременно устранить дефекты или вовсе заменить лобовую доску.

Правила проектирования и расчетов

Перед стартом работ водосточную трассу нужно досконально продумать и вычертить схему прокладки. Проектная подготовка поможет грамотно рассчитать расход труб, желобов, количество воронок и фасонных деталей. Лучше заранее на чертеже попробовать разные варианты и решить, как можно сделать безупречный водосток своими руками, чтобы собственные усилия и средства были вложены с толком.

Конфигурация водосточной системы в плане зависит от конструкции крыши:

Компрессионные воронки нужны, чтобы обеспечить резерв для линейного расширения при нагревании водостока. Заодно они сыграют роль ребра жесткости и предотвратят провисание длинного желоба.

Расчет числа поворотных элементов и водосточных труб сугубо индивидуален. Все зависит от площади обустраиваемой крыши, высоты здания и длины скатов. Есть общие правила сборки и монтажа водостоков, которые следует учитывать независимо от типа конструкции, материала системы, конфигурации и габаритов крыши:

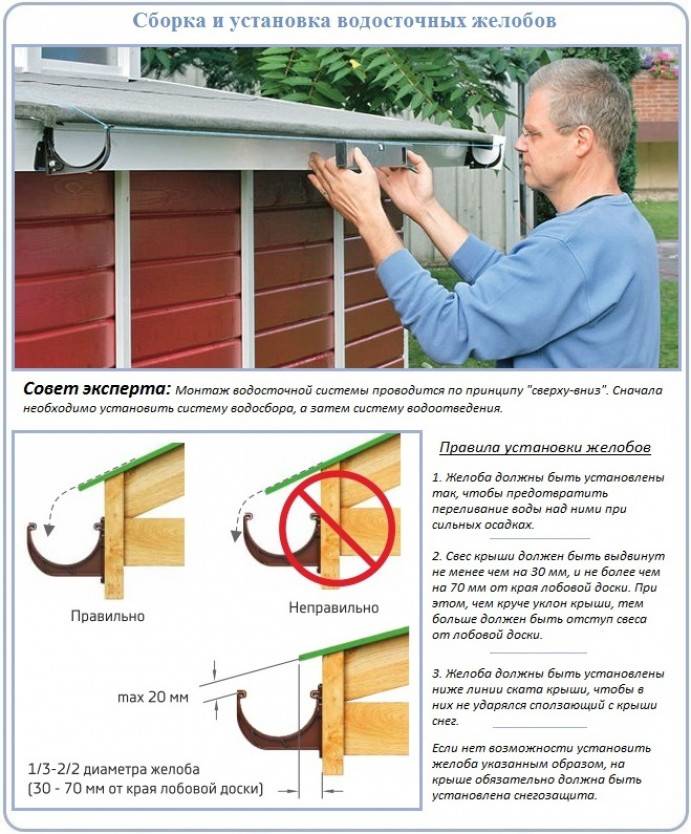

Если нет технической возможности установить желоб согласно указанным расстояниям, кровля в обязательном порядке оборудуется снегозащитой.

При проектировании следует учесть, что крепление хомутов водосточного стояка к стене, обшитой сайдингом, может производиться только на обрешетку.

Монтаж полимерного варианта

Будем считать, что ответственный этап проектирования и расчетов успешно пройден. Разберем специфику установки ПВХ водостока, т.к. металлической системе посвящена отдельная статья.

Не забываем, что полимерные элементы имеют свойства расширяться при нагревании. Поэтому от края лобовой доски отступаем по 5 — 10 см с обеих сторон, если система линейной формы, и применяем компрессионные детали на длинных скатах и углах.

Рассмотрим простейший пример установки водосточной системы на один скат с креплением кронштейнов к лобовой доске. Вдоль карнизного свеса будет проложен желоб, завершающийся в удобном для сбора воды углу водоприемной воронкой с присоединенным к ней стояком.

Действия самостоятельного монтажника будут проходить по следующей схеме:

Сборку водосточного стояка выполняют обычно после укладки кровельного покрытия. Процесс условно можно разделить на три этапа: сооружение перехода к стояку, устройство непосредственно стояка и присоединение отвода.

Заключительные этапы сборки водосточной системы производятся следующим образом:

Если в монтаже применялись соединительные муфты, места их крепления необходимо отметить, чтобы в отмеченных точках закрепить дополнительные хомуты. Не забываем, что водосточный стояк должен быть безупречно вертикальным, потому разметку по фасаду выполняем с помощью отвеса.

По завершению сборно-монтажных работ устанавливаются средства его защиты от засорения. Желоб желательно оснастить решеткой, предотвращающей засорение от проникновения мусора и листвы. Если водосточная система слишком легка или в продаже не было подходящей решетки, на воронку надевается похожая на перевернутую корзинку сетка.

Монтаж водосточной системы из пластика (ПВХ)

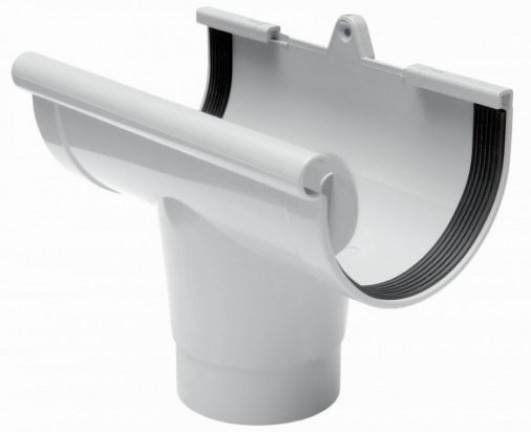

Установка водосточных воронок1. Установка воронок водосточных (кровельных, ливневых, водоприемных) на кровле.

Монтаж кронштейнов (крюков) водосточной системы2. Монтаж кронштейнов (крюков) водосточной системы.

Особенность монтажа крюков водосточной системыБлижайшие к воронке крюки крепления желоба устанавливаются на расстоянии 2 см. от нее. Они служат держателями.

Совет. Угол наклона по отношению к воронке – 2° или 3-4 мм. на 1 м. Проверять наклон удобно с помощью капроновой нити.

При длине стены от 10 до 20 метров целесообразнее устанавливать желоб способами:

  • Простой уклон (прямой) – воронка устанавливается в конце ската.
  • Двойной уклон: «от середины» или «к середине».

В первом случае средний желоб оказывается в наивысшей точке, и вода движется к воронкам, расположенным по углам здания. Во втором случае, в наивысшей точке оказываются два крайних желоба и вода движется к воронке, расположенной посредине между ними. Если длина желоба превышает 22 метра, устанавливается три воронки или более мощная система.

Монтаж соединителя желоба3. Монтаж соединителя желоба обычного и компенсационного (при необходимости).

Монтаж соединителя желоба на одинаковом растоянии между кронштейнамиСоединители желобов устанавливаются между кронштейнами. На равном расстоянии от них.

Нарезка желоба на заготовки4. Разрезать желоб на заготовки нужной длины. Место реза желательно зачистить.

Соединение водосточных желобов с воронкой5. Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика.

Высверливание отверстия в желобе с помощью насадки на дрельОтверстие под воронку можно высверлить в нужном месте желоба используя насадку для дрели – коронку.

Маркировка воронки водосточнойНекоторые производители маркируют воронки таким образом, чтобы упростить монтаж. Т.е., на бортике воронки указана шкала температур. Сверившись с температурой за бортом, желоб устанавливается на нужной отметке.

Установка воронки без клеяВ клеевых системах, воронка это один из элементов, при установке которых клей не используется.

Если предусмотрено, в месте примыкания желоба и воронки, устанавливается уплотнительная резинка.

Монтаж соединителя желоба6. Монтаж соединителя желоба.

При укладке желоба соединитель нужно намазать клеем или уплотнить место стыка резинкой.

Компенсационный соединитель монтируется без использования клея.

Нюанс. Чтобы вода стекала в заданном направлении на конце сливной трубы лучше сделать «слезинку».

Монтаж углов и заглушек желоба7. Монтаж углов и заглушек для желоба выполняется по той же схеме.

Монтаж углов и заглушек желоба с помощью клеяИ угол, и заглушка монтируются с использованием клея или уплотнительных резинок.

На расчетном расстоянии высверливаются отверстия под крепление хомута.

Монтаж трубы начинается с установки колена (при необходимости) или трубы в воронку.

Монтаж колена водосточной трубы с использованием клеяКлей или резиновый уплотнитель обязательны.

Соединение водосточных труб выполняется без клея и уплотнителей.

Нюанс. Нижняя труба заводится в верхнюю с зазором в 2 мм. (компенсация линейного расширения).

Монтаж водосточной трубы к стене хомутомТруба крепится к стене с помощью хомута. Который устанавливается в высверленные заранее отверстия.

Монтаж системы разветвителей водостоковПри необходимости монтируется система разветвителей (тройников).

9. Установка пластикового отлива.

Отлив нужно смонтировать так, чтобы вода из него не разрушала фундамент дома. Например, отлив отводит воду в канал дренажной системы или прямо в дренажный колодец.

Монтаж водосточной системы своими руками – расчет водостоков

Для того, чтобы выполнить качественный монтаж, необходимо иметь проект, в котором оговорены все инструменты, необходимые для работы. Основное требование при проектировании – размер составляющих частей системы, их число должно четко соответствовать объему водоотвода, а так же размеру крыши.

Перво-наперво необходимо рассчитать систему водостока

Для этого определяем количественное содержание и диаметр основных элементов, которые рассчитываются, исходя из
площади крыши (на 100 м2 – 1 сливная труба), а так же берется во внимание ее уклон. К тому же в системе необходимо распределить воду

Выполнив эти расчеты, определяемся
с воронками: у каждой трубы своя.

Длина желобов составляет 3 и 4 м. Их требуемое количество можно рассчитать, исходя из
периметра крыши. Получив данные, производим расчет необходимого количества:

  • заглушек (по количеству систем);
  • соединителей (в расчете 1 шт. на пару);
  • крюков (на 60см длинны 1 шт.).

Данный расчет водостока, в особенности, его уклон, производится, исходя из количества
поворотов в системе и ее длины.

Количество колен, а так же хомутов при выполнении креплений пропорционально числу сливов и соединений труб (на каждый стояк по 1 шт.). Расстояние между хомутами должно
составлять 180 см.

Теперь об инструменте, который будет необходим в работе, это стандартный набор слесарного
инструмента, герметик, клей и комплект метизов.

Материалы для водостоков

До недавнего времени единственным материалом, применявшимся для изготовления водостоков, была оцинкованная сталь. Прочная и долговечная, она имеет два недостатка – трудоемкость изготовления фасонных деталей и их монтаж.

Поэтому сегодня на рынке оцинковку все чаще меняют на пластик. Этот материал легкий, не боится коррозии и не требует окрашивания. Набор фасонного пластика для водостока изготавливается малозатратными методами экструзии и штамповки, поэтому его стоимость практически не превышает цену комплекта стальных труб, воронок и желобов.

Существенным недостатком всех пластиковых конструкций является повышенная хрупкость под нагрузкой на морозе. Поэтому электрический обогрев водостоков и желобов из полимерных материалов является важным условием, гарантирующим их долговечность и надежную работу. Если же установка электрообогрева не планируется, то наружный пластиковый водосток имеет смысл покупать только для районов с небольшим количеством зимних осадков.

Покупая водосточную систему, можно воспользоваться следующей ориентировочной расчетной шкалой:

  • — для кровельного ската площадью до 50 м² диаметр водосточных труб составляет 80 мм,
  • — при площади ската от 50 до 125 м² — 90 мм,
  • — для ската площадью более 125 м² — 100 мм.

Под стояки-трубы подбираются подходящие желоба и воронки, диаметр которых находится в диапазоне от 100 до 150 мм.

Цветовая гамма пластиковых водостоков невелика. В ней, как правило, используется два базовых цвета: коричневый и белый. Тем не менее, их оказывается вполне достаточно поскольку цвет облицовки карнизного свеса (софит) чаще всего тоже белый либо коричневый.

Использование пластиковых бутылок для монтажа водостока

Материалы и принадлежности

Для изготовления пластиковой системы оттока воды вам понадобится минимум материалов и инструментов:

  • Тщательно подобранные пластиковые бутылки в нужном количестве, и даже чуть больше;
  • Мебельный или большой канцелярский степлер для соединения частей между собой с достаточным количеством скоб;
  • Ножницы и острый нож для отделения от бутылки нужных частей;
  • Нетолстая проволока для присоединения конструкции к крыше;
  • Шило или выжигатель для проделывания отверстий в пластиковых деталях;
  • Дрель (может понадобиться для сверления отверстий в материале крыши).

Как видите, инструменты незамысловатые и найдутся дома почти у каждого. Можно конечно, использовать еще и герметик для большей надежности при скреплении деталей водостока, но, как показывает практика, это не обязательно, так как срок службы этим не продлишь, а вкладывать средства во временные удобства не рационально.

Монтаж водостока из пластиковых бутылок: пошаговая схема

Итак, начинаем собирать наш водосток:

  • Замеры были сняты нами в самом начале, теперь необходимо нарисовать примерную схему водостока, определить угол наклона желоба;
  • Когда чертеж готов, начинаем подготавливать материал к монтажу: бутылки отмываем в теплой (не горячей!) воде, тщательно соскабливаем все этикетки и остатки клея для того, чтобы наша конструкция смотрелась быстрого удаления наклеек рекомендуется заранее замочить бутылки в теплой воде с небольшим количеством мыла, тогда процесс очистки пройдет быстрее;
  • У бутылок отрезаем горловину и дно, оставляя ровную среднюю часть, похожую на цилиндр;
  • Далее разрезаем цилиндр точно пополам, в итоге должны получиться как бы два «корытца». Это готовые части, которые служат элементами водосточной системы;
  • Полученные детали соединяют между собой внахлест степлером. Можно соорудить крепление проволокой, а отверстия залепить пластилином или замазать другой вязкой массой;
  • После того, как нужная длина желоба готова, можно присоединять его к крыше. Для этого в ее поверхности с помощью дрели делаем отверстия на одинаковом расстоянии. Далее нужно сделать отверстия и в желобе, подсчитав, чтобы они совпадали с дырочками, просверленными в крыше. Держателем является проволока, ей все и скрепляем.
  • Теперь пришло время водоотвода. Отрезаем горлышко бутылки, а в боковой части вырезаем такое отверстие, чтобы в него могло войти окончание конструкции, лежащей на образом, у нас получается угол наклона водоотвода, о котором мы упоминали в самом начале и рисовали на чертеже;
  • Далее отрезаем у нужного количества бутылок и горловину и дно, и вставляем получившиеся цилиндры один в другой. Стоит отметить, что фиксируются они вполне надежно, но мы все же пройдем по нахлестам степлером.

Итак, установка готов.

Преимущества системы пластиковых водостоков

Достоинствами изготовленной нами системы считаются:

  • Низкая стоимость. Это одно из очевидных преимуществ, ведь материалы, требующиеся для водостока не нужно покупать в магазине, на разве что степлер, да и тот уже давно есть в арсенале любого хозяйственника;
  • Несмотря на ненадежный внешний вид, водосток вполне может прослужить вам целый год, испытав все природные катаклизмы, такие как перепады температур, например;
  • Кроме того, лед в пластиковых водостоках начинает таять при малейшей оттепели, что не свойственно для металлических сточных систем;
  • Легкость, почти невесомость водостока, тоже стоит отнести к достоинствам, потому что рухнувшая на голову металлическая труба нанесет значительный ущерб вашему здоровью, чего не произойдет в случае с пластиковой конструкцией;
  • В летний период есть возможность вывести трубу водостока в какую-либо емкость для сбора дождевой воды, которой так полезно поливать растения и культуры в саду и огороде. И полезно, и экономно!
  • Водосток из пластиковых бутылок легко можно сделать целой архитектурной композицией, которая отлично впишется в дизайн приусадебного участка.

Недостатки пластиковых изделий

Водосток из пластиковых бутылок, разумеется, не идеален:

  • Внешний вид такого изделия не подойдет к капитальному сооружению: дому, особняку или дачному коттеджу;
  • Еще один существенный недостаток – недолговечность, так как срок эксплуатации составляет не больше одного года;
  • Легкость конструкции, которую мы отнесли к достоинствам, также является и недостатком, поскольку при урагане или просто cильном ветре водосток может оторвать от крыши и унести в неизвестном направлении, что все же труднее сделать с его металлическим собратом.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
